BRUKSANVISNING SP437A BEST

Vedklyveren må kun betjenes av en person. Hold andre på avstand, dette gjelder spesielt när maskinen er i bruk.

SJEKK VEDKUBBENE

Vi ber dig läsa igenom bruksanvisningen noggrant. Genom att följa bruksanvisningen försäkrar du dig om att vedklyvens kapacitet utnyttjas optimalt.

Vedklyven är utformad och tillverkad i enlighet med de senaste europeiska säkerhetsföreskrifterna, och då i synnerhet standarderna EN609 och EN60204. "ZHB-kontrollsystem" är utformat och tillverkad på ett sätt som innebär att användaren måste arbeta i ett säkerhetsområde utan att placera händer och armar där de kan utsättas för eventuell fara. Före transport, installation eller användning av maskinen. Läs igenom hela bruksanvisningen och läs igenom avsnittet om säkerhet extra noggrant.

SÄKERHET – VARNINGAR OCH INSTRUKTIONER

Läs och förstå bruksanvisningen och symbolerna på maskinen.

ALKOHOL OCH LUGNANDE MEDEL

Använd aldrig maskinen om du har förtärt alkohol eller har tagit lugnande medel eller liknande.

ATT ANVÄNDA MASKINEN

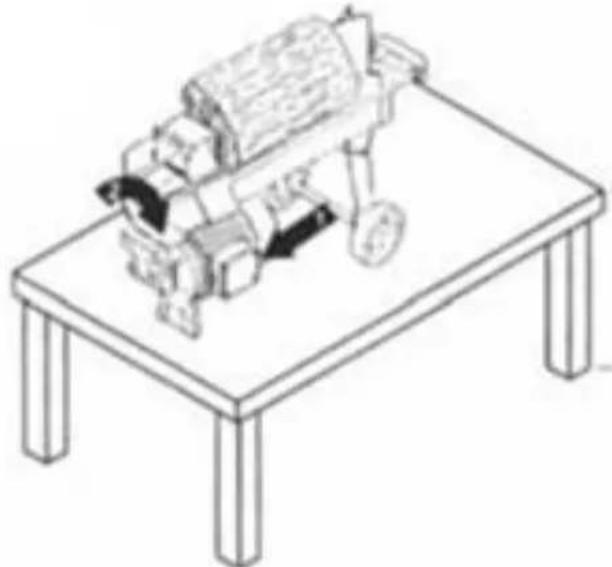

Placera maskinen på ett arbetsbord eller liknande, bekväm arbetshöjd är 60-75 cm. Se till att det finns tillräckligt med arbetsutrymme runt klyven. Skruva fast klyven i arbetsbordet med bultar om det är svårt att få den att stå stadigt. Håll arbetsområdet rent. Använd inte maskinen om det regnar. Använd inte maskinen på platser där det föreligger explosionsrisk.

ATT KONTROLLERA MASKINEN

Kontrollera att skydd och skyddskåpor sitter på plats, verktyg och liknande måste tas bort innan maskinen startas. Ersätt söndriga delar/delar som saknas innan du startar maskinen.

ARBETSKLÄDER

Använd inte kläder som kan fastna i maskinens rörliga delar. Använd handskar och skor med gummisulor.

SKYDD AV ÖGON OCH ANSIKTE

Ved splittras lätt. Därför är det viktigt att du använder skyddsglasögon. Använd inte vedklyven placerad direkt på marken. Placera den alltid på ett arbetsbord eller liknande, så att avståndet till maskinen blir tillräckligt stort.

FÖRLÄNGNINGSSLADD

Användning av felaktig förlängningssladd kan medföra att maskinen blir överhettad. Förlängningssladden måste vara minst 2,5 mm2 och får inte vara längre än 10 m. Använd sladd med gummiisolering, godkänd för utomhusbruk.

DRA INTE I SLADDEN

Dra inte i sladden för att dra ut stickkontakten ur eluttaget. Flytta aldrig maskinen när denna är ansluten till strömkälla/eluttag.

ANSLUTNING

Kontrollera att anslutningskällan är jordad och att strömstyrkan överensstämmer med vad som uppges på märkskylten på motorn. Maskinens brytarhus får ALDRIG öppnas av person som saknar behörighet för detta.

HÅLL BESÖKANDE OCH BARN PÅ AVSTÅND

Vedklyven får endast betjänas av en person. Håll andra på avständ, detta gäller speciellt när maskinen används.

KONTROLLERA VEDKUBBARNA

Kontrollera att det inte finns spikar eller andra metallföremål i kubben som ska klyvas. Ändarna måste vara räta. Grenar måste kapas in till kubben.

UNDVIK SKADOR

Var uppmärksam på maskinens rörliga delar, försök aldrig att ta bort vedkubbar förrän maskinen har stannat helt. Håll händerna borta från alla rörliga delar.

SKYDDA DINA HÄNDER

Håll händerna borta från vedkubben när denna klyvs, sprickor i kubben kan plötsligt stängas och göra att fingrar kommer i kläm. Kubbar som klämts fast får aldrig tas bort med händerna.

TRYCK ALDRIG MOT VEDKLYVEN

Tryck aldrig mot vedklyven – låt den arbeta fritt. Klyv aldrig vedkubbar med högre dimension än vad som anges i tabellen.

GÅ ALDRIG IFRÅN MASKINEN

KOPPLA UR MASKINEN

Koppla alltid ur maskinen när denna inte används, samt när service eller liknande ska göras på vedklyven.

MILJÖSKYDD

Om du byter ut hydrauloljan, måste du lämna in den gamla oljan till en miljöstation.

UNDERHÅLL

Håll vedklyven ren, ta bort trärester (flisor, bark etc.), och torka av maskinen med en trasa efter användning.

SPESIFIKASJONER

Model nr. SP437A
Motor 230V- 50Hz	1500W
Diameter* 5 – 25 cm
Kapascitet Längd 37 cm
Styrke 4t
Presskraft 2,6 L
Längd 765 mm
Storlek Bredd 300 mm
Höyd 490 mm
Vikt	35 kg

VEDSTORLEK

*Diametern beror på träets struktur. Om det är mycket hårda trädsorter med kvistar kan till och med en liten kubbe vara besvärlig att klyva. För lättkluvet virke går det att klyva större vedkubbar än vad som anges i tabellen.

ARBETSVILLKOR

Denna vedklyvare är en modell avsedd för privat bruk. Den är utformad för användning vid temperaturer på +5 °C till + 40 °C. Maskinen kan förvaras och transporteras vid temperaturer ned till – 25 °C.

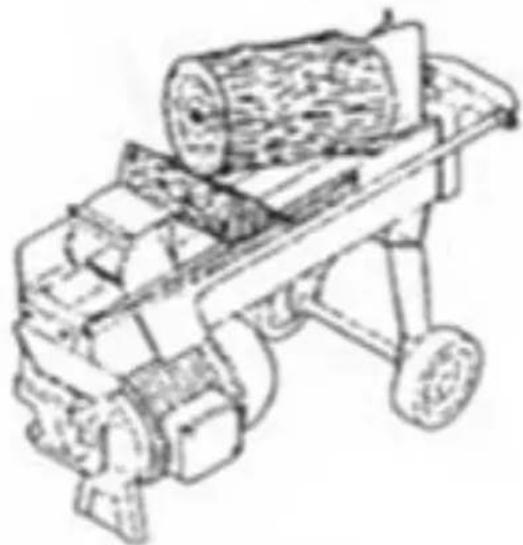

1. Kil
2. Oljetank
3. Hjul för korta förflyttningar
4. Elmotor
5. Startknapp till elmotorn
6. Fot
7. Stadig arbetsyta på höjder mellan 60 och 75 cm
8. ZHB-hydraulik, skydd till spak
9. Vedtransportör och bärhandtag
10. Stöd för vedkubbarna

Luftskruven måste skruvas ut 3-4 varv innan vedklyven tas i drift. Innan du flyttar vedklyven måste luftskruven dras åt, annars kommer det att läcka olja från den.

Om luftskruven inte skruvas ut före användning, kommer luften i hydraulsystemet att dekomprimeras efter komprimering. Om detta Inträffar flera gånger I rad, kan packningarna gå sönder och oljan läcka ut.

ANVÄNDNING AV VEDKLYVEN

flyttas. Båda händerna måste flyttas samtidigt för att tryckplattan ska gå tillbaka. Hydraulspaken är försedd med en låsbrytare. Frigör spaken genom att dra brytaren bakåt med pekfingret, samtidigt som du för spaken nedåt.

VIKTIG! Om vedkubbarna är svåra att klyva, får maskinen aldrig köras I mer än 5 sekunder utan att plattan rör sig.

Oljan blir överhettad efter 5 sekunder, och detta kan göra att maskinen tar skada.

Lägg vedkubben på anläggningsytan, kontrollera att kubben inte flyttar sig i sidled när den klyvs. Använd aldrig enbart toppen på klyvbladet, detta kan resultera i att bladet går sönder eller skadas på annat sätt. Klyv vedkubbarna på längden. Kubbar får aldrig placeras på tvären, detta kan skada maskinen. Försök aldrig klyva 2 vedkubbar samtidigt, den ena kan lätt flyga upp och åsamka skada.

Så här tar du loss en kubbe som klämts fast

• Släpp båda kontrollerna
• Låt plattan gå tillbaka till startläget, sätt en trekantig träkloss under den fastklämda kubben, och kör plattan så att klossen kommer under kubben.
• Upprepa med en träkloss med brantare vinkel tills kubben lossnar.

Försök aldrig att slå loss kubben, då detta kan skada klyvbladet.

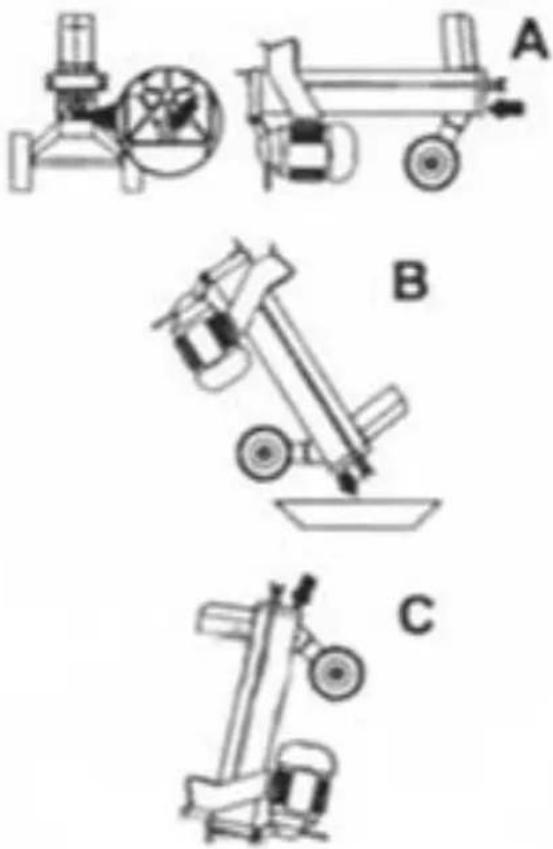

SÅ HÄR BYTER DU HYDRAULOLJA

Byt ut hydrauloljan efter ca 400 användningstimmar.

• Koppla ur strömmen tillmaskinen
• Ta bort oljepåfyllningsbulten och mätstickan. (A)
• Lyft upp maskinen och låt oljan rinna ut på ett fat eller liknande. (B)
• Lyft maskinen åt andra hållet. (C)
• Fyll på den specificerade mängden olja.
• Rengör mätstickan och sätt i denna när maskinen står i vertikalläge.
• Kontrollera att oljenivån är mellan de båda ringarna på mätstickan.
• Rengör bulten och sätt den på plats, dra åt så mycket att olja inte kan läcka ut. Detta måste göras innan klyvaren ställs i horisontalläge igen.

Kontrollera med jämna mellanrum att oljenivån är mellan de båda ringarna på oljemätstickan. Fyll på mer olja vid behov.

Följande hydrauloljor kan användas:

Shell Tellus 22

Mobil DET 11

Aral Vitam GF 22

Bp Energol HLP-HM 22

PROBLEM	ORSAK	PROBLEMLÖSNING
Motorn går inte att Överb starta	elastningsbrytaren har Kontakta en elektriker aktiverats	för att låta denne öppna
Vedkubben går inte Klyvb att klyva	Vedkubben ligger inte rätt	Kontrollera instruktionerna i bruksanvisningen
	Storleken på vedkubben överstiger Minska kapaciteten	vedkubbens storlek
	ladet är slitet Slipa bladet med en fin fil
	Oljeläckage Lokalisera läckaget och kontakta återförsäljaren
	Justering av maxtryckbulten som ut-förts av obehörig har medfört att det Kontakta återförsäljaren
Tryckplattan rör sig ryckvis samt vibrerar	För låg hydrauloljenivå i systemet	Kontrollera oljenivån och fyll på vid behov
För låg hydraul- oljenivå i systemet	Luft i hydraulsystemet	Skruva ut luftskruven 3 till 4 varv
	Luftskruven drogs inte åt innan vedklyven flyttades	Dra åt luftskruven innan vedklyven flyttas
	Oljepåfyllningsbulten sitter löst.	Dra åt bulten
	Sliten hydraulventil/ slitna packningar	Kontakta återförsäljaren

brytarl

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamations- nämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ......Vedklyv

Märke ......Best Tools

Modell typ.....SP437A

överensstämmer med följande norm EN50144, EN55014, EN55104, EN61000 EN609, EN60204

enl. bestämmelser och riktlinjerna i direktiv 89/392/EW, 73/23/EWG, 89/336/EWG

Halmstad, 2004-02-13

Andunwijkow

VD, Gisle Krigsvoll AB

Norsk

GARANTI

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2004 © Gisle Krigsvoll AB

Art no 530160
