BRUKSANVISNING JSP570A BEST

Slå av maskinen: Slepp opp av/på-bryteren.

HASTIGHETSREGULERING

Hastigheten kan reguleres med hastighetsbryteren.

Hastighetsbryter 260886 Fin tre 260887 Fin tre 260880 Grov 260881 Mediu 260882 Fin Av/på-bryter BEST TOOLS FÄSTESKRUVAR för sågblad

SAGING

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätpänningen motsvarar den som är angiven på märkplåten/typskylten.

Teknisk data:

Typ: JSP570A

Effekt: 570W

Spänning: 230V/50Hz

Hastighet: Stegreglering 500–3000 v/min.

Art.no: 420622

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna.

När man använder elektriska verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

För säker drift

1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador.
2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsy tan.
3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp).
4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet.
5. Förvaring av maskin - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn.
6. Överansträng inte maskinen - De arbetar bättre och säkrare vid den hastighet de är avsedda för.
7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd.
8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt här.
9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt.

10. Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.

11. Sätt fast arbetsstycket - Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet.

12. Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden.
13. Sköt masklnen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett.
14. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar.
15. Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas.
16. Undvik oavsiktlig tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten.
17. Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk.
18. Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.
19. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från.
20. Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada.
21. Reparation får endast utföras av behörig elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall.

HANDHAVANDE

Av/på-bryter (se fig.): Kontrollera att sågbladet ej är i kontakt med något när maskinen startas.

Slå på maskinen: Tryck in Av/på-brytaren Slå av maskinen: Släpp upp av/på-brytaren.

HASTIGHETSREGLERING

Hastigheten regleras med hastighetsregleringsbrytaren (se fig.). Kan regleras från 1–6.

Gnistbildning som uppstår i motor under bruk är normalt och ej skadlig för motorn. Lämplig hastighet regleras efter material och dess tjocklek (se tabell). Om maskinen körs på låg hastighet i en längre period, kyl av maskinen genom att köra på max hastighet utan belastning i 3 minuter.

	H	P
	4-6	I-III
	5-6	0-II
	2-3	0
	3-4	0-I
	1-2	I-III
	1-6	0

PENDELBRYTARE

Pendelbrytaren kan ställas från nivå 0–3.

Pendelfunktionen ställs beroende av materialet och tjocklek. (Se tabell för rätt nivå).

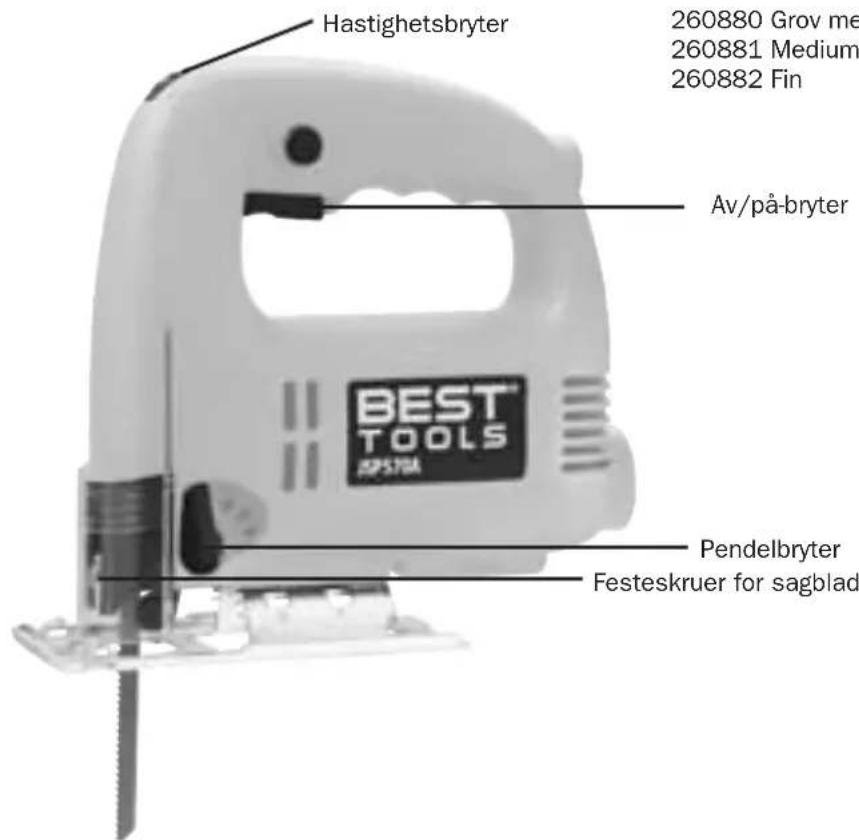

Hastighetsbryter 260880 Grov me 260881 Medium 260882 Fin Av/på-bryter BEST TOOLS Pendelbryter Festeskruer for sagblad

SÅGNING

• Justera sågblad, hastighet och pendel till det materialet du skal såga i.
• Kontrollera att det inte är några oönskade element i materialet du skal såg i (spik, etc.)
• Fest materialet ordentligt.
• Starta maskinen.
• Sätt stödplattan mot arbetsstycket och såga igenom.
• Om sågbladet fastnar, stoppa maskinen omedelbart, och ta ut sågbladet.
• När du er färdig, slå av maskinen och vänta till den stannat helt stilla innan ni lägger ifrån den.

BYTE AV SÄGBLAD (se fig.)

NB! Koppla från strömmen vid byte av sågblad. Lossa de två skruvarna med nyckeln som följer med. Stick in sågbladet, och skruva fast skruvane. Kontrollera att sågbladet sitter ordentligt fast. När du bytar sågblad, rengör ordentligt innan du setter in nytt blad.

Motorn kräver god ventilation när den arbetar. Håll ventilationsöppningarna fria från smuts. Onormal gnistbildning kan bero på att kollektorn är smutsig, eller att kolborsterna är utslitna. Detta åtgärdas med rengöring eller byte av kolborstar.

När man sågar i metall måste sågbladet smörjas med jämna mellanrum.

TILLBEHÖR SÅGBLAD

Art.no Typ Material Max. sågdjup

260885 Grov trä 55 mm

260886 Medium trä 55 mm

260887 Fin trä 55 mm

260880 Grov metall/plast 6 mm

260881 Medium metall/plast 6 mm

260882 Fin metall/plast 6 mm

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamations- nämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ......Sticksåg

Märke ......Best Tools

Modell typ......JSP570A

överensstämmer med följande norm

EN50144, EN55014, EN55104, EN61000

enl. bestämmelser och riktlinjerna i direktiv

89/392/EW, 73/23/EWG, 89/336/EWG

Halmstad, 2003-11-17

Andunwijkow

VD, Gisle Krigsvoll AB

NorskSvensk

GARANTI

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2003 © Gisle Krigsvoll AB

Art no 420622
