Producttype	Inbouw- of wandafzuigkap (afzuigend of recirculerend model)
Breedte	90 cm (model CMB 90 X)
Elektrische voeding	220-240 V ~ 50 Hz (controleer op het typeplaatje)
Motorvermogen	Raadpleeg het typeplaatje (niet gespecificeerd in de handleiding)
Verlichtingstype	Halogeen- of gloeilampen afhankelijk van de versie
Aantal snelheden	3 snelheden + intensieve functie (10 min)
Speciale functies	Timer 15 min, Clean Air (uurlijkse cyclus), filterverzadigingsindicator
Vetfilter	Afwasbaar in de vaatwasser, om de 2 maanden reinigen
Koolstoffilter	Niet wasbaar, elke 4 maanden vervangen (meegeleverd bij recirculatiemodel)
Minimale veiligheidsafstand	65 cm tussen de kookplaat en het laagste punt van de afzuigkap
Elektrische klasse	Klasse II (dubbele isolatie, geen aarding)
Installatietype	Wandmontage, buitenafvoer of recirculatie (filterend)
Luchtafvoerdiameter	Niet gespecificeerd, gebruik dezelfde diameter als de uitlaatopening
Decoratieve aansluitingen	Verstelbare telescopische voor afzuigversie
Extern onderhoud	Zachte doek bevochtigd met gedenatureerde alcohol of neutraal reinigingsmiddel
Reparatie	Onderdelen: filters, lampen, neem contact op met de klantenservice
Serienummer	16 tekens beginnend met 3, op het plaatje in de kap of op het garantiecertificaat

Veelgestelde vragen - CMB 90 X CANDY

Hoe reinig ik de vetfilters?

De vetfilters moeten minstens elke 2 maanden worden gereinigd, in de vaatwasser of met de hand met een neutraal reinigingsmiddel. Na meerdere wasbeurten kunnen ze van kleur veranderen zonder dat dit een defect is.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter moet elke 4 maanden worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt. Het is niet wasbaar of te regenereren.

Hoe vervang ik een halogeenlamp?

Verwijder het beschermglas door in de sleuven te wrikken. Vervang door een lamp van hetzelfde type (let op: raak de lamp niet met blote handen aan).

Hoe vervang ik een gloeilamp?

Verwijder eerst het vetfilter (zie Fig.6), verwijder vervolgens de defecte lamp en vervang deze door een lamp van hetzelfde type.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen het steunvlak van de pannen en het laagste punt van de afzuigkap moet ten minste 65 cm zijn (zie Fig.5).

Hoe activeer ik de Clean Air-functie?

Druk op toets E (afhankelijk van model) gedurende 2 seconden wanneer de afzuigkap is uitgeschakeld. De afzuigkap werkt dan 10 minuten per uur op de 1e snelheid. Om uit te schakelen, druk op E.

Wat betekent het knipperen van de toetsen?

Als toets A elke 2 seconden knippert, moeten de vetfilters worden gereinigd. Als deze elke 0,5 seconde knippert, moeten de koolstoffilters worden vervangen. Houd toets A 5 seconden ingedrukt om te resetten.

Hoe installeer ik de afzuigkap in buitenafvoermodus?

Bevestig de steunflens aan het plafond, sluit de afvoerbuis aan op de flens en klik vervolgens de twee telescopische aansluitingen in elkaar. Zorg ervoor dat de diameter van de buis past bij de uitlaatopening.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of de stekker goed in het stopcontact zit. Als het probleem aanhoudt, schakel het apparaat uit en neem contact op met de technische ondersteuning. Probeer niet zelf te repareren.

Waar vind ik het serienummer van mijn afzuigkap?

Het serienummer (16 tekens beginnend met 3) staat op het typeplaatje in de afzuigkap of op het garantiecertificaat.

GEBRUIKSAANWIJZING CMB 90 X CANDY

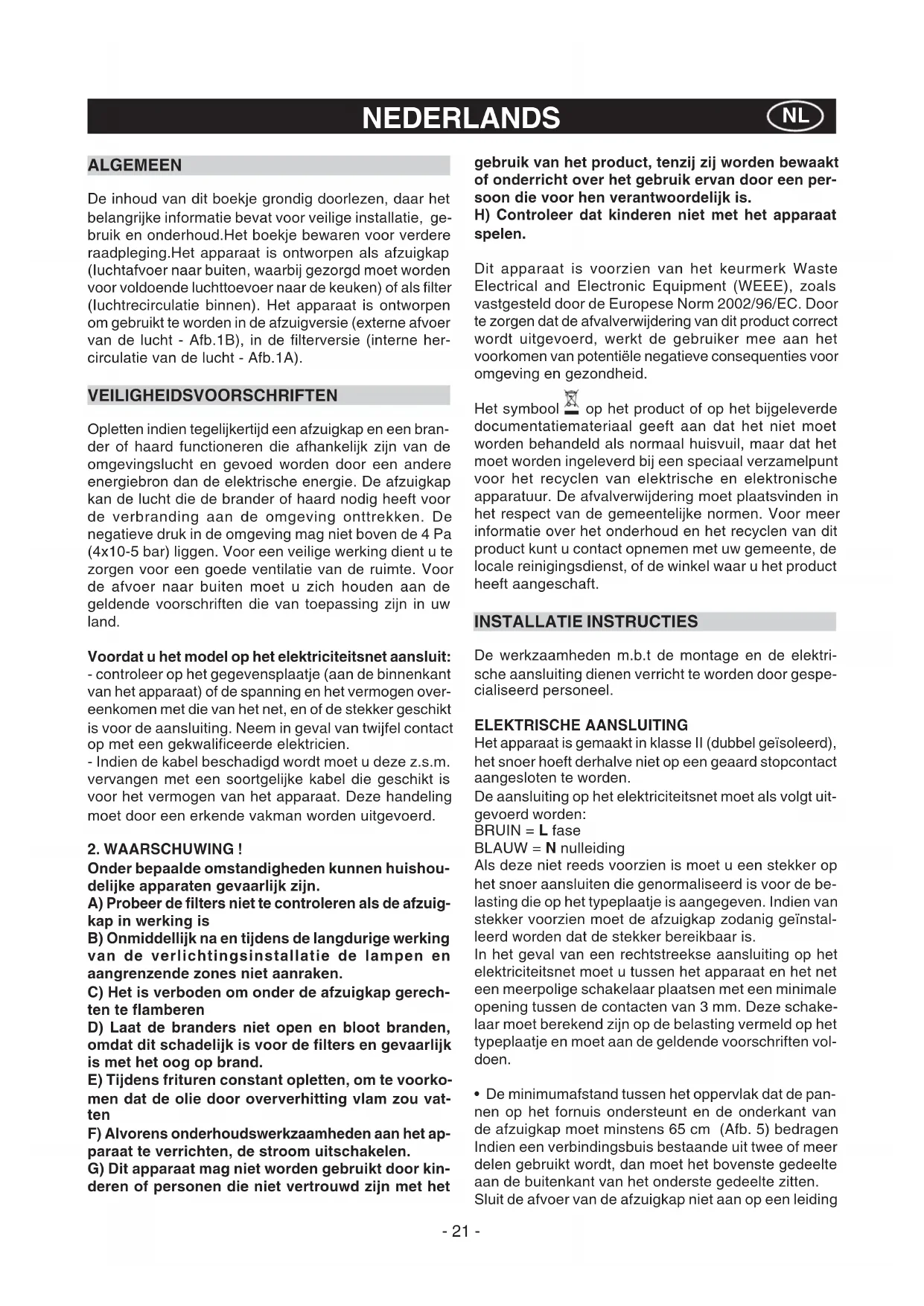

NL AFZUIGKAP - Gebruiksaanwijzing

P COIFA ASPIRANTE - Manual do usuario

De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuigkap (luchtafvoer maar buiten, waar bij gezorgd moet worden voor voldoende luchttoevoer maar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne her-circulatie van de lucht - Afb.1A).

VEILIGHEIDSVOORSCHRIFTEN

Opletten indien tegelijkkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten要去 u zich honden aan de geldende voorschriften die van toepassing� in uw land.

Voordat u het model op het elektriciteitsnet aansluit: - controller op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.
- Indien de kabel beschadigd worden moet u deze z.s.m. verrangen met een soortgelijke kabel die geschikt is voor het vermogen van het apparaat. Deze handeling要去 door een erkendevakman worden uitgevoerd.

2. WAARSCHUWING!

Onder bepaalde omstandigheden konnen huishoudelijke apparaten gevaarlijk+zijn.

A) Probeer de filters nicht te controlleren als de afzugkap in werking is
B) Onmiddelijk na enijdens de langdurige werkking van de verlichtingsinstallatie de lampen en aangrenzende zones Niet aanraken.
C) Het is verboden om onder de afzuigkap gerechten te flamberen
D) Laat de branders Niet open enbloot branden, waarlijk is met het oog op brand.
E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten
F) Alvorens onderhoudswerkzaamheden aan het apparaat te verrichten, de stroom uitschakelen.
G) Dit apparaat mag Niet worden gebruikt door kinderen of Personen die nicht vertrouwd zich met het

gebruik van het product, tenzij zich worden bewaakt of onderricht over het gebruik ervan door een persoon die voor hen verantwoordelijk is.

H) Controller dat kinderen nicht met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkdt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiematerialiaal geeft aan dat het Niet要去 worden behandeld als normala huisvuil, maar dat het要去 worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering要去plaatsvinden in het respect van de gemeentelijkne normen. Voor meer informatie over het onderhoud en het recyclen van dit product kutu contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden.

De aansluiting op het elektriciteitsnet要去 als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nulleiding

Alsudgeietreedsvoorzienismoetuene stekkerop het snoer aansluitendie genormaliseerdisvoordebelastingdieophetypeplaatjeisaangegeven.Indien van stekkervoorzienmoetdeafzugkapzodaniggeinstalleerdwordendatde stekkerbereikbaaris.

In het geval van eenrechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net eenmeerpolige schakelaarplaatsen met een minimale opening tussen de contacten van 3mm .Deze schakelaar要去 berekend zijn op de belasting vermeld op het typeplaatje en要去 aan de geldende voorschriften voldoen.

• De minimumafstandussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65~cm (Afb. 5) bedragen Indien een verbindingsbuis bestaandeuit twee ofmeer delen gezruikt worden, dan要去 het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap Niet aan op een leiding

waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden.Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te+kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.6).

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een redueerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doeen toenemen.

BEVESTIGING AAN DE MUUR

Maak de gaten A en neem waar bij de aangegeven maten in acht (Afb. 2). Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.4). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mocht den schroeven en de pluggen bij het product geleverd zijn, dan dient u te controeren of ze geschikt zich voor het type muur waaraan de kap bevestigd worden.

BEVESTIGING VAN DE DECORATIEVE TELESCOOPVERBINDINGEN - AFZUIGVERSIE

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen worden. Als uw apparaat geinstalleerd worden in de afzuigversie, zorg dan voor een luchtafvoer-opening. Regel de bredte van de steunbeugel van het bovenste verbindingsstuk (Afb.3).

Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven worden in Afb. 2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.4). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.4) aan de kap, trek het bovenste verbindingsstuk waar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3).

Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolestoffilters te vragen en de montageinstructies te volgen.

- FILTERVERSION

Installer de kap en de twee verbindingsstukken Zoals beschreiben worden in de paragraaf over de montage van de afzuiqversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit (CMD 671 - CMD 971) bevinden.

De koolstoffilters zitten al op het apparaat (Afb.7)

GEBRUK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd.

We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing.

De goede werkig van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder要去 men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Het vetfilter dient voor het tegenhonden van de vetdeeltjes die in de lucht circuleren, en raaktaarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparatus.
• Om eventuele brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat.
• Nadat u het filter enige malen heeft gewassen kan het Licht verkleuren. Dit geeftchalter geenrecht op verrangig van het filter.
  Voert men de aanwijzingen betreft de verranging of het wassen Niet op, dan kan er brandgevaar optreden in de vetfilters.
• De koolstoffilters zuiveren de lucht die wee in de ruimte teruggevoerd worden. De filters können nicht gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan Niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, nied schurend awasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

KONTROLLER: (Fig.10)

Knop A = voor het aan- en uitschakelen van de lichten
Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste能力和. Als de kap aan is druk 2 sec. lang op de knop om dezeuit te schakelen. Als de kap op de 1ste能力和 aangeschakeld is, is het Niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de能力和 van de motor.

Display C = geeft de geseleerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend wordt verwijl de afzuigkap in stand 3 staat, worden de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minutes op vol vermogen za werken, waarna hij automatisch terugkeert maar stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld.
Door wee'er op de toets E te drukken wordt de Timeruitgeschakeld.
Als de Timer functie actief is zal op het display het decimale punt knipperen.
- Als, wanner het apparaatuit is, de toets E 2 seconden

lang worden ingedrukt, worden de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minutes lang op de eerste snugheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging makeen. Zodra dezeijd is verstreten gunshot op het display de letter "C" totdat, na wee 50 minutes, de motor opniew voor 10 minutes gaat draaien, enzovoort.

- Vetfilters/koolstoffilters verzadigd:

• Als het display C knippert en de ventilationsnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen vetfilters te worden gereinigd.

• Als het display C knippert en de ventilationsnelheid worden afgewisseld met de letter A (bv. 1 en A) dienen de koolestoffilters te worden verrangen.

Als het schone filter weer op+zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

• KONTROLLER: (Fig.8) MED IYS zijn de symbolen hieronder weergegeven:

A = knop LICT

B = knop UIT

• Door 2 seconden op toets F te drukken (met uitgeschakelde kap) worden de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minutes in bij de eerste snugheid. Zodra de functie geactiveerd wordt start de motor bij de 1^ snugheid, gedurende 10 minutes. Tijdens deze tjid要去 den de toets F en C tegelijkertijd knipperen. Na het verstrijken van dezeijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minutes de motor opnieuw van start gaat bij de eerste snugheid en de leds van de toetsen F en C weer gedurende 10 minutes knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddelijk terug maar de gewone werkung (drukt u bijvoorbeeld op toets D dan wordt de functie "clean air" geactiveerd en gaat de motor onmiddelijk over maar de 2^de snugheid. Drukt u op toets B dan wordt de functie geactiveerd).

- Vetfilters/koolstoffilters verzadigd:

• Wanneer de toets A knippert met een frequentie van 2 sec.,要去en de vetfilters worden gereinigd.

• Wanner de toets A knippert met een frequente van 0,5 sec.,要去en de koolstoffilters worden verrangen. Als het schone filter weer op zijnplaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat deze stopt met knipperen.

• KONTROLLER: (Fig.9) MEKANISKE zich de symbolen hieronder weergegeven:

A = knop LICT
B = knop UIT

C = knop EERSTE SNELHEID
D = knop TWEEDW DERDE SNELHEID
E = knop DERDE SNELHEID
G = controleampje WERKENDE MOTOR

- Vervanging van de halogeneenlampen (Fig.11).

Om de halophage lampen B te verrangen要去 men het glaasje C verwijderen door een voorwerp als hefboom in de waarvoort bestemde splieten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen nicht met de blote handen aan.

- Vervanging van de gloeilampen (Afb. 12).

Voor u de gloeilamp verrangt要去e het vetfilter verwijdersen, zoals aangegeven in (Afb. 6), en daarna de lamp verwijdersen.

Vervang met een lamp van hetzelfde soort (Afb. 12).

• te controleren of de stekker goed in het stopcontact zit.

Indien u de oorzaak van de onjuiste werkung nicht kunt vinden: schakel het apparaatuit, sleutel Niet aan het apparaat, en schakel de Technische Servicedienst in.

REGISTRATIENUMMER PRODUCT. Waar bevindt het zich?

Het is van groot belang dat u de code van het product en het registratienummer (16 nummers, die beginnen met het cijfer 3) doorgeeft aan de Technische Servicedienst dat u op het garantiecertificaat terugvindt, of op het typeplaatje aan de binnenkant van het apparatus.

Op deze wijze(Int)kunt u voorkomen dat de monteur onnodig langskomt en bespaart u de voorrijkosten.

DE FABRIKANT IS NIET AANSPRAKELIJK VOORSCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
