| Typ produktu | Odsavač par kuchyňský vestavný nebo nástěnný (modely odsávací nebo recirkulační) |
| Šířka | 90 cm (model CMB 90 X) |
| Elektrické napájení | 220-240 V ~ 50 Hz (zkontrolujte na typovém štítku) |
| Výkon motoru | Viz typový štítek (není uvedeno v návodu) |
| Typ osvětlení | Halogenové nebo žárovkové žárovky podle verze |
| Počet rychlostí | 3 rychlosti + intenzivní funkce (10 min) |
| Speciální funkce | Časovač 15 min, Clean Air (hodinový cyklus), indikátor nasycení filtrů |
| Tukový filtr | Mytí v myčce na nádobí, čistit každé 2 měsíce |
| Uhlíkový filtr | Není omyvatelný, vyměňovat každé 4 měsíce (součástí recirkulační verze) |
| Minimální bezpečná vzdálenost | 65 cm mezi varnou deskou a nejnižší částí odsavače |
| Elektrická třída | Třída II (dvojitá izolace, bez uzemnění) |
| Typ instalace | Montáž na stěnu, odvod ven nebo recirkulace (filtrační) |
| Průměr výstupu vzduchu | Neuvedeno, použijte stejný průměr jako výstupní otvor |
| Dekorační spojky | Nastavitelné teleskopické pro odsávací verzi |
| Údržba vnějšího povrchu | Měkký hadřík napuštěný denaturovaným lihem nebo neutrálním čisticím prostředkem |
| Opravitelnost | Náhradní díly: filtry, žárovky, kontaktujte poprodejní servis |
| Sériové číslo | 16 znaků začínajících 3, na štítku uvnitř nebo na certifikátu |
Často kladené otázky - CMB 90 X CANDY
Dotazy uživatelů ohledně CMB 90 X CANDY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod CMB 90 X - CANDY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CMB 90 X značky CANDY.

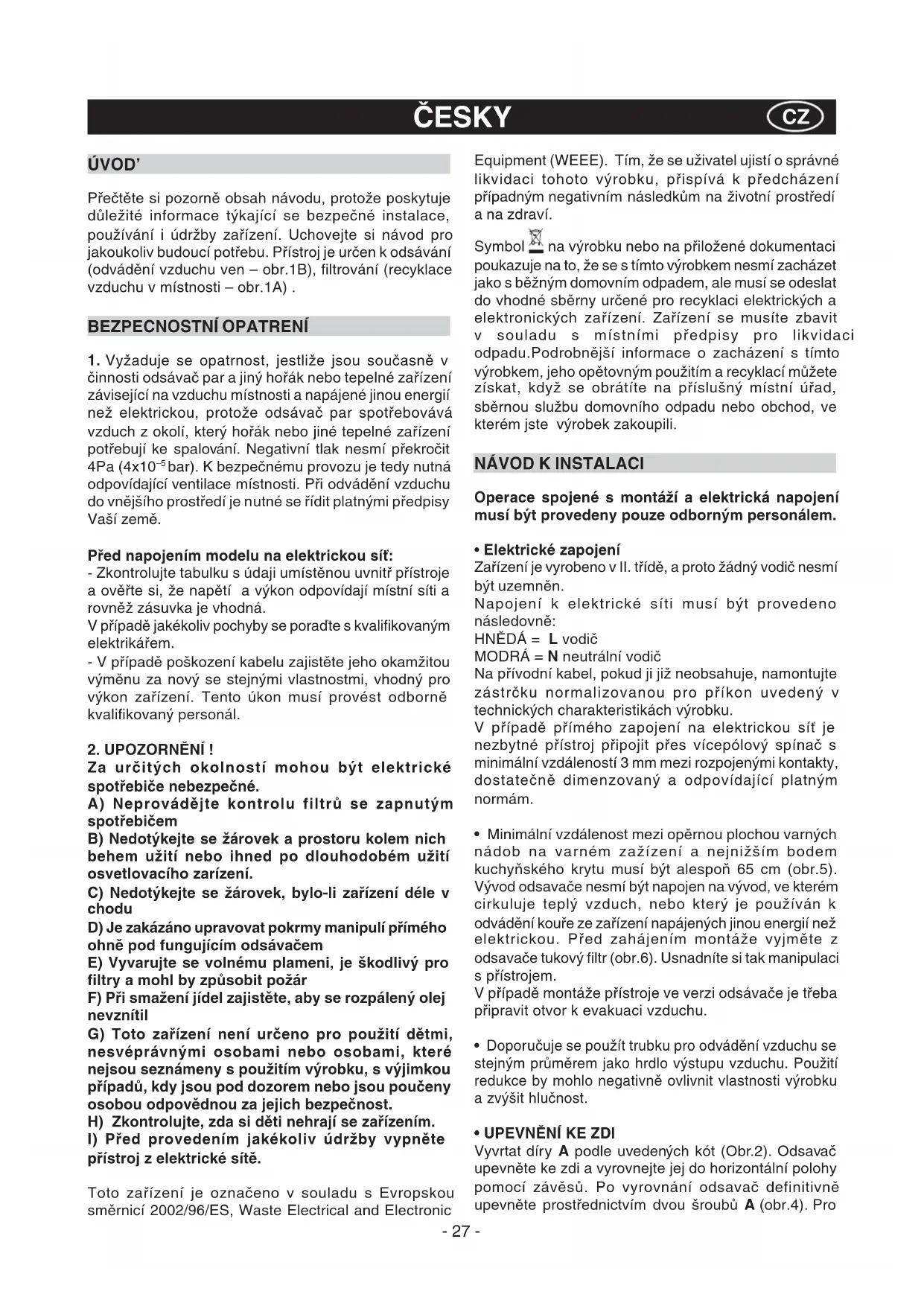

NÁVOD K OBSLUZE CMB 90 X CANDY
CZ ODSAVAC PAR - uživatelská príručka
DK EMHAETTE - Brugervejledning
FIN LIESITUULETIN-Kayttiohje
Přečěte si pozorně obsah námovu, protože poskytuje duležité informace týkajíci se bezpečné instalace, používáni i udžby zařizení. Uchovejte si námov pro jakoukoliv budouci potřebu. Prístroj je určen k odsávání (odvádení vzduchu ven - obr.1B), filtroványí (recyklace vzduchu v mistnosti - obr.1A).
BEZPECNOSTNI OPATRENI
- Vyžadujse opatrnost, jestlje jsou současne v Činnosti odsávac par a jiný horák nebo tepelné zařizení závisejíci na vzduchu mistrnosti a napajené jinou energi než elektrickou, protoze odsávac par spotřebováva vzduch z okoli, který horák nebo jiné tepelné zařizení potřebuju ke spalováni. Negativné tlak nesmí prekrocit 4Pa (4x10-5bar). K bezpečnému provozu je tedy nutná odpovidajíc ventilace mistrnosti. Pri odvádení vzduchu do vnejšího prostředí je nutné se rridit platnými predpisy Vasi země.
Pred napojenim modelu na elektrickou sít:
-Zkontrolujte tabulku s udaji umistenou uvnit pristroje a ovebre si, zenapeti a vykon odpovidajmistni siti a rovnéz zasuvka je vhodna.
V pripadě jakékoliv pochyby se poradte s kvalifikovaným elektrikářem.
V pripadé poskození kabelu zajistěte jeho okamžitou vymenu za novy se stejnými vlastnostmi, vchodný pro vykon zařízení. Tento ukon musí provest odborne kvalifikovaný personal.
2. UPOZORNÉNÍ!
Za určitych okolnosti mohou byt elektrické spotřebrice nebezpečné.
A) Neprovádejte kontrolu filtru se zapnutým spotřebičem
B) Nedotykejte se zarovec a prostoru kolem nich behem uziti nebo ihned po dlouhodobem uziti osvetlovacho zarizeni.
C) Nedotykejte se zarovek, bylo-li zairizeni dele v chodu
D) Je zakázánopravovatPokrmy manipuli prímeho ohne pod fungujicim odsávacem
E) Vyvarujte se volnému plameni, je škodlivý profiltry a mohl by zpúsobit požár
F) Pri smazeni jidel zajistete, aby se Rozpaleny olej nevznitil
G) Toto zarizeni neniruceno pro pouziti detmi, nesvepravnymi osobami nebo osobami, ktere nejsou seznameny s pouzitim vyrobku, s vyjimkou pripadu, kdy jsou pod dozorem nebo jsou pouceny osobou opovednou za jejich bezpechnost.
H) Zkontrolujte, zda si deti nehraji se zafrizenim.
I) Pred provedenim jakékoliv udržby vypněte prístroj z elektrické sítě.
Toto zařizení je oznaceno v souladu s Evropskou směrnici 2002/96/ES, Waste Electrical and Electronic
Equipment (WEEE). Tim, ze se uzivotel ujisti o spravné likvidaci tohoto vyrobku, prispíva k predcházení pripadnám negativním následkúm naživotní prostředí a na zdraví.
Symbol na vyrobku nebo na prilozené Dokumentaci poukazuje na to, ze se s timto vyrobkem nesmi zachazet jak s beznym domovnim opadem, ale musi se odeslat do vchodne sberny urcené pro recyklaci elektrickych a elektronickych zaizeni. Zaizeni se musite zbavit v souladusmistnimi prdepisy pro likvidaci opadu.Podrobnejsi informace o zachazenis timto vyrobkem, jeho opetovnym pouzitim a recyklaci muzete ziskat, kdyz se obratite na prislu-snmy mistrni urad, sbernou sluzbu domovniho opadu nebo obchod, ve kterem jste vyrobek zakoupili.
NAVOD K INSTALACI
Operace spojené s montázi a elektrická napojeni musi byt provedeny pouze odborným personálem.
- Elektrické zapojeni
Zařazení je vyrobeno v II. trédě, a proto Žádný vodic nesmí byt uzemněn.
Napojeni k elektrické siti musi byt provedenonasledovne:
HNEDA Lvodic
MODRA = N neutrálni vodic
Na privodni kabel,Pokud ji jiz neobsahuje,namontujte zastrcku normalizovanou pro prikon uvedeny v technickych charakteristikach vyrobku.
V pripadé prímeho zapojeni na elektrickou sft je nezbytné prístroj pripojit pres vicepólovy spinač s minimálni vzdálenosti 3 mm mezi Rozpojenymi kontakty, dostatečné dimenzovaný a opovidajici platným normám.
- Minimalni vzdalenost mezi opernou plochou varnych nadob na varném zažizeni a nejnižsim bodem kuchynskeho krytu musí byt alespo 65 cm (obr.5). Vyvod odsavače nesmi byt napojen na vyvod, ve kterém cirkuluje teply vzduch, nebo který je použivan k odvaděné kouře ze zažizení napajenych jinou energi než elektrickou. Pred zahájením montáze vyjměte z odsavače tukový filtr (obr.6). Usnadnite si tak manipulaci s pristrojem.
V pripadé montáze pristroje ve verzi odsávace je tbrepa pripravit otvor k evakuaci vzduchu.
- Doporučuje se použít trabku pro odvaděné vzduchu se stejnám prümérém jako hrdlo vystupu vzduchu. Použití redukce by mohlo negativné ovlivnit vlastnosti vyrobku a zvyšit hlucnost.
UPEVNENE KE ZDI
Vyvrtat diry A podle uvedenych kot (Obr.2). Odsavačupevněte ke zdi a vyrovnejte jej do horizontalí polohy pomoci závesu. Po vyrovnáí odsavač definitivnéupevněte prostřednictvím dvou šroubú A (obr.4). Pro
ruzne montázní podminky použijte prislusné typy sroubú a hmoždinek, ktere budou opovidat typu zdiva (napi. armovaný beton, sádrokarton atd.). Budou-li šrouby a hmoždinky dodány jako soucást produktu, ujistěte se, zda opovidaj typu zdiva, na než má byt odsavač namontován.
- MONTAZ DEKORATIVNICH TELESKOPICKYCH SPOJOVACICH PRVKU - SACI VERZE
Elektricky privod protáhněte pod krytem dekoracniho spoje. Když má byt vase zařizení nainstalovánov sacim provedeni, priapravte otvor pro odvaděné vzduchu.
Nastavte šírku uchytné konzoly horního spoje (obr .3).
Následné ji upevněte ke stropu prostřednictvím sroubú
A (obr.3) takovym zpusobem,aby byla v os e s vasim odsavacem a doprzujte pritom vzdalenost od stropu, vyznacenou obr.2.Propojit prostreindictvim spojovaci roury prirubu C s otvorem odtahu vzduchu (obr.4).
Vsadit horní spojovaci prvek do spodniho spojovaciho prvku. Spodni spojovaci prvek ke krytu, používajice srouby B ve vybave (obr. 4), vysunout horní dil až ke třmenu a upevněte jej pomoci šroubu B (obr. 3).
Budete-li chtit zmenit funkci zafrzeni z odsavace na filtracni verzi, vyzadeje t si u vaseho prodejce filtrys aktivnim uhlikem a sledujte montazni Pokyny.
FILTRACNI VERZE
Odsavač a spojovaci privky instalovat tak, jak je uvedeno v bodu, který se týká montáze krytu ve verzi odsavače. Pri montáži filtracnín vložky se ridte tokyny obsaženymi v baleni (CMD 671 - CMD 971).
Uhlíkové filtry jsou jiz součastí zařizení (obr.7).
POUZITI A UDRZBA
- Doporučujeme uvest zařizení do Činnosti jestě prěd zahájením pripravy jakéhokoli jidla. Doporučujeme ponechat zařizení v Činnosti i po dobu 15 minut po ukončeni pripravy jidel, aby byl kompletné odveden zapachající vzduch.
Správná Činnost odsavace je podminěna správnou a nepřetržitou udržbou; zvlástné pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlim.
-
Protitukovy filtr ma za ukol zachycovat mastne ccastice nachajejici se ve vzduchu, proto je v prubehu promenne doby vystaven ucpavani; tato doba zavisni na pouzivani zaizeni.
-
Aby se predešlo nebezpeci pripadného požáru, maximalne kaźdé 2 mészice je třeba umyt protitukové filtry; k totomu učelu je mozné použít i myčku nadobí.
-
Po několika umytích muže dojít je zmené barvy. Tato skutečnost neumožnuje podáni reklamace za učelem jejich výměny.
V pripadé nedodrženiPokynu pro vymenu a mytif protitukovych filtru se muze vyskytnout riziko jejich zapaleni.
- Filtry s aktivnim uhlim sloužík Čišěné vzduchu, ktery se znovu vhání do okolniho prostředí. Filtry se nesmí myt ani regenerovat a musí se menit maximálne každéčtyří měsice. Nasycení aktivniho uhlí závisí na krátkodobém nebo deletrvajćím používányá zařizení, na druhu sporáká u pravidelnosti, se kterou se provádi yčišěné protitukového filtru.
Opakovane cistete odsavac, zevnit i zvenci, s pouzitim hadru navlhceneho v denaturovanem lihu nebo neabrazivnich tekutych cisticich prostredcich.
- Osvětlení je navrženo pro použití během vařeni a ne pro dlouhodobějsí použiti za učelem osvětlení okolního prostřédi. Dlouhodobějsí použiti osvětlení vyrazné snizuje prüměrnouživotnost zárovek.
OVLADANI (Obr. 10):
Tlačitko A - rozsvítí/zhasne světla
Tlacitko B - zapne/vypne odsavoč. Prístroi je uveden do chodu pri první rychlosti. Je-li odsavoč zapnutý, vypněte jej stisknutím tlacitka na 2 sek. Pokud se odsavoč nacházi ve fázi první rychlosti, není nezbytné dlouze stisknout tlacitko za učelem vypnuti. Snizuje se rychlost motoru.
Displej C -ukazuje zvolenou rychlost motoru a uvedeni do chodu casového spinače
Tlačitko D - zapne odsávač. Zvyšuje rychlost motoru.
Stiskne-li se tlačitko od třeti rychlosti, je nastavena intenszívní funkce na 10 věřin, pak se pristroj vrátí do fáze pracovné rychlosti v okamžiku uvedeni do chodu.
Během těto funkce displej bliká.
Tlačitko E = Casovac slouží k casovému ovládání funkci v průbehu 15 minut po jeho aktivaci; po uplynuti uvedné doby se tyto funkce vypnou. Vypnutí casovace se provádi stisknutím tlačitka E. Aktivace funkce casovace musí byt signalizována blikámím desetinné tečky na displeoji.
Stisknutim tlacitka E na 2 sekundy pri vypnutem zaifeni se aktivuje funkce „clean air". V ramci teto funkce se motor zapne každou hodinu na 10 minut a behem teto doby se bude otáčet první rychlostí. Bēhem jeho Činnosti bude na displeji zobrazen rotačné pohyb obvodovych segmentù. Po uplynuti uvedené doby dojde k vypnuti motoru a na displeji musi byt zobrazeno pismeno „C", aniz by blikalo, dokud nebude po uplynuti dalšich 50 minut motorznovu spustěn na 10 minut, a tak dalé.
- Po stisknuti tlacitka F po dobu 2 s (kryt je vypnut) bude aktivována funkce „clean air". Tato funkce zapne motor na deset minut každou hodinuna první rychlost. Jakmile bude tato funkce aktivována, motor bude uveden do chodu na první rychlost po dobu 10 s, behem které budou blikat soucasne tlacitka F a C. Po uplynuti teto doby se motor vypne a led tlacitka F zustane osvetlen až do doby, kdy po 50 minutách bude znovu motor uveden do chodu na první rychlost a led F a C znovu zaçnou blikat po 10 minut a tak dalé. Po stisknuti jakéhokoliv tlacitka s vyjimkou svetel se kryt okamžite vrát do svého normalniho fungování. (napr.Pokud se stiskne tlacitko D, deaktivuje se funkce „clean air" a
motor zacne pracovat na druhou rychlost, stisknutim tlacitka B se tato funkce deaktivuje.
- Nasyceni protitukovych filtru/filtru s aktivnim uhlim:
Blikání tlačitka A frekvencí 2 sek. poukazuje na potřebu umyti protitukovych filtrú. - Blikány tlacitka A frekvencí 0,5 sek. poukazuje na potbrebu vymeny uhlikovych filtru.
Po vloženi cistého filtru je t'reba vynulovat elektronickou pamět stisknutim tlacitka A na dobu príblízně 5 sek., dokud tlacitko nepřestane blikat.
POVELY: Mechanické (Obr.9)
Pri yvmene zarivky vyjmete vsechny protitukové filtry zpusobem popsanym na (obl.6) a odmontujte zarivku. Nahradte ji novou stejneho druhu (obl. 12).
SERVISNI SLUZBA PRO ZAKAZNIKY
DriVe, nez se obratite na Servisni sluzbu.
V pripadene nefunkcnosti vaheho vyrobku vam doporuucujeme:
-Zkontrolovat dobry stav zastroky v elektrické zasuvce.
V pripadé odhaleni prfciny poruchy: Vypnete zaizeni, neopravnene do nj nezasahujte a obratte se na Servisni službu.
Je dulezite, abyste oznamili Servisni sluzbe oznaceni vyrobku a vyrobni cislo (16 znaku, ktere zacinaji cislem 3), ktere se nachazi na zarucnim liste nebo na identifikačnim stitku stroje, umistěné umvinitr zařizení. Timto zpusobem prispejete k tomu, ze se vyhnete zbytečném presunum technika, a kromě toho tím budete usetřte prislusné nablady.
