CMB 90 X - Liesituuletin CANDY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava tai seinäliesituuletin (imu- tai suodatinmallit)
Leveys	90 cm (malli CMB 90 X)
Sähkönsyöttö	220-240 V ~ 50 Hz (tarkista tyyppikilvestä)
Moottorin teho	Katso tyyppikilvestä (ei mainittu käyttöohjeessa)
Valaistustyyppi	Halogeeni- tai hehkulamppuja versiosta riippuen
Nopeuksien määrä	3 nopeutta + tehopuhdistus (10 min)
Erikoistoiminnot	Ajastin 15 min, Clean Air (tuntikierto), suodattimien kyllästymisilmaisin
Rasvasuodatin	Pestävä astianpesukoneessa, puhdistettava 2 kuukauden välein
Hiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein (toimitetaan suodatinmallin mukana)
Pienin turvaetäisyys	65 cm keittotason ja liesituulettimen alimman osan välillä
Sähköluokka	Luokka II (kaksoiseristys, ei maadoitusta)
Asennustyyppi	Seinäkiinnitys, ulkoilmanpoisto tai kierrätys (suodatin)
Ilman ulostulon halkaisija	Ei määritelty, käytä samaa halkaisijaa kuin ulostuloaukko
Koristeliittimet	Säädettävät teleskooppiliittimet imuversiolle
Ulkopinnan hoito	Pehmeä liina, joka on kostutettu denaturoidulla alkoholilla tai neutraalilla pesuaineella
Korjattavuus	Varaosat: suodattimet, lamput, ota yhteyttä huoltoon
Sarjanumero	16 merkkiä, alkaa numerolla 3, tyyppikilvessä sisäpuolella tai todistuksessa

Usein kysytyt kysymykset - CMB 90 X CANDY

Kuinka puhdistaa rasvasuodattimet?

Rasvasuodattimet on pestävä vähintään 2 kuukauden välein, astianpesukoneessa tai käsin neutraalilla pesuaineella. Useiden pesujen jälkeen ne voivat vaihtaa väriä ilman, että se on vika.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava 4 kuukauden välein tai useammin, jos liesituuletinta käytetään paljon. Sitä ei voi pestä eikä regeneroida.

Kuinka vaihtaa halogeenilamppu?

Vaihtaaksesi halogeenilampun, irrota suojalasi vivuttamalla raoista. Vaihda samantyyppiseen lamppuun (varo: älä kosketa lamppua paljain käsin).

Kuinka vaihtaa hehkulamppu?

Irrota ensin rasvasuodatin (katso kuva 6), poista viallinen lamppu ja vaihda se samantyyppiseen lamppuun.

Mikä on pienin etäisyys liesituulettimen ja lieden välillä?

Pienin etäisyys astioiden tukipinnan ja liesituulettimen alimman osan välillä on oltava vähintään 65 cm (katso kuva 5).

Kuinka Clean Air -toiminto aktivoidaan?

Paina E-painiketta (mallin mukaan) 2 sekunnin ajan, kun liesituuletin on sammutettu. Liesituuletin toimii sitten 10 minuuttia tunnissa 1. nopeudella. Poistaaksesi toiminnon, paina E-painiketta.

Mitä painikkeiden vilkkuminen tarkoittaa?

Jos A-painike vilkkuu 2 sekunnin välein, rasvasuodattimet on pestävä. Jos se vilkkuu 0,5 sekunnin välein, hiilisuodattimet on vaihdettava. Paina A-painiketta 5 sekunnin ajan nollataksesi.

Kuinka asentaa liesituuletin ulkoilmanpoistotilassa?

Kiinnitä tukilaippa kattoon, liitä poistoletku laippaan, ja sitten sovita kaksi teleskooppiliitintä yhteen. Varmista, että putken halkaisija vastaa ulostuloaukkoa.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin, että pistoke on kunnolla pistorasiassa. Jos ongelma jatkuu, katkaise laitteesta virta ja ota yhteyttä tekniseen tukeen. Älä yritä korjata itse.

Mistä löydän liesituulettimeni sarjanumeron?

Sarjanumero (16 merkkiä, alkaa numerolla 3) on tyyppikilvessä liesituulettimen sisäpuolella tai takuutodistuksessa.

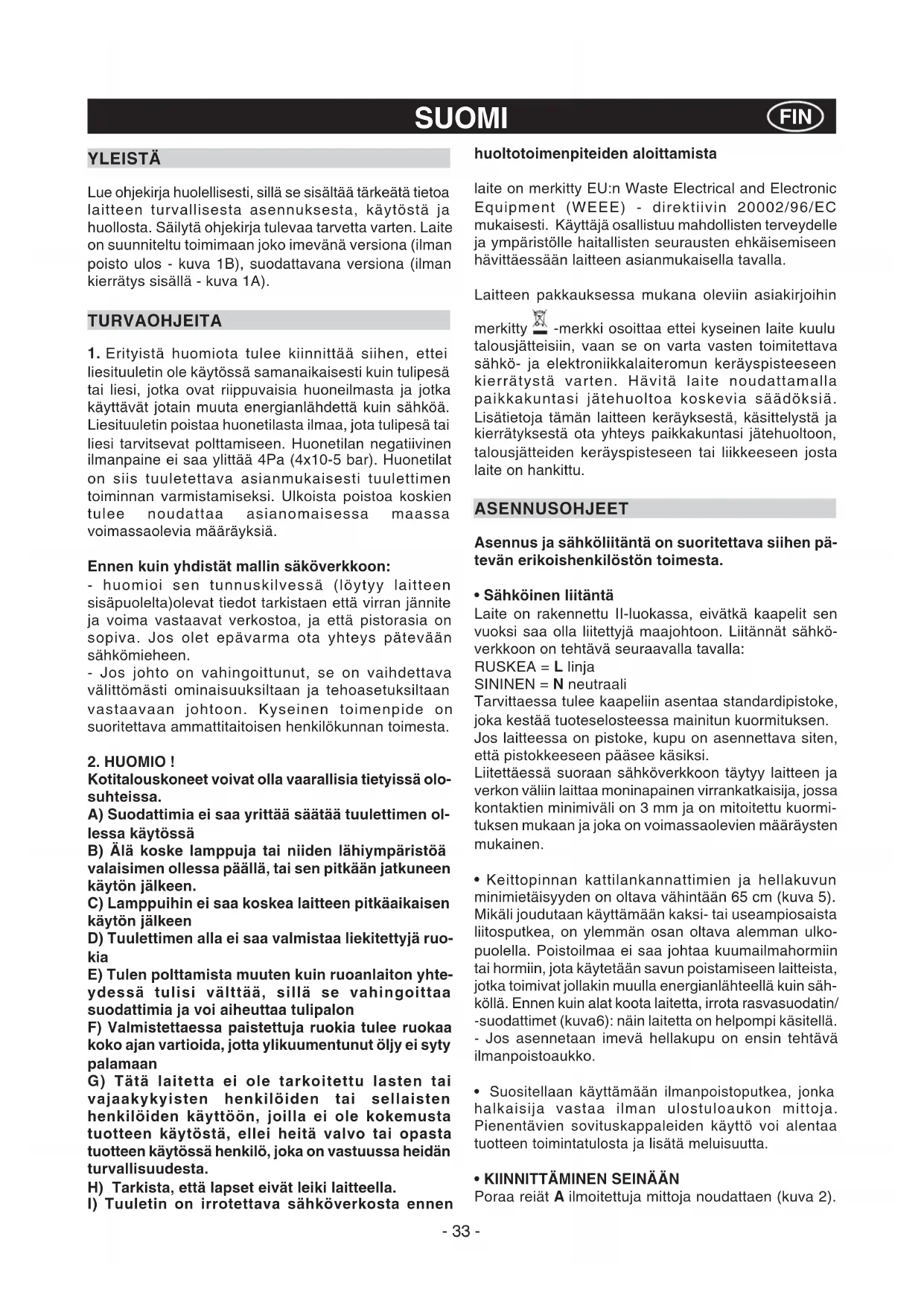

KÄYTTÖOHJE CMB 90 X CANDY

Lue ohjekirja huolellisesti, sillä se sisältaa tärkeätä tietao a laitteen turvallisesta asennuksesta, käytösta ja huollosta. Säilytä ohjekirja tulevaar tarvetta varten. Laite on suunniteltu toimimaan joko imeväna versiona (ilman poisto ulos - kuva 1B), suodattavana versiona (ilman kierratys sisällä - kuva 1A).

TURVAOHJEITA

1. Erityista huomiota tulee kiinnittaa siihen, ettei liesituuletin ole kaytossa samanaikaisesti kuin tulipesa tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka kayttavat jotain muuta energianlahdettä kuin sahköa. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesa tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittaa 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia märäyksiä.

Ennen kuin yhdistat mallin sakoverkloon:

• huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja etta pistorasia on sopiva. Jos olet epävarma ota yhteys patevaan sähkömieheen.
• Jos johto on vahingoittunut, se on vaihdettava valittomasti ominaisuksiltaan ja tehoasetuksiltaan vastaavaan johtoon. Kyseinen toimenpide on suoritettava ammattitaitoisen henkilokunnan toimesta.

2. HUOMIO!

Kotitalouskoneet voivat olla vaarallisia tietyissä olosuhteissa.

A) Suodattimia ei saa yrittäa saaatuuulettimen ollessa kaytossa
B) Äla koske lamppuja tai niiden lähiymparistöa valaisimen ollessa paallä, tai sen pitkään jatkuneen kayton jäldeen.
C) Lamppuihin ei saa koska laitteen pitkäikaisen kayton jälkeen
D) Tuulettinen alla ei saa valmistaa liekitettyjä ruokia
E) Tulen polttamista muuten kuin ruoanlaiton yhteydessa tulisi valttaa, sillä se vahingoittaa suodattimia ja voi aiheuttaa tulipalon
F) Valmistettaessa paistettuja ruokia tulee ruokaa koko ajan vartioida, jotta ylikuumentunut oljy ei syty palamaan
G) Tata laitetta ei ole tarkoitettu lasten tai vajaakykyisten henkilöiden tai sellaisten henkilöiden käytöän, joilla ei ole kokemustatuotteen käytösta, elleiheitä valvo tai opasta tuotteen käytössa henkilö, joka on vastuussa heidān turvallisuudesta.
H) Tarkista, etta lapset eivat leiki laitteella. I) Tuuletin on irrotettava sahkoverkosta ennen

huoltotoimenpiteiden aloittamista

laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) - direktiivin 20002/96/EC mukaisesti. Kayttajä osallistuu mahdollisten terveydelle ja ympäristolle Haitallisten seurausten ehkaisemiseen havittäessän laitteen asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

merkitty -merkki osoittaa etei kyseinen laite kuulu talousjatteisiin, vaan se on varta vasten toimitettava sahk- ja elektroniikkalaiteromun kerayspisteeseen kierratysta varten. Havita laite noudattamalla paikkakuntasi jatehuoltoa koskevia saadoksiia. Lisatietoja taman laitteen kerayksesta, kasittelysta ja kierratyksesta ota yhteys paikkakuntasi jatehuoltoon, talousjatteiden kerayspisteseen tai liikkeeseen jostalaite on hankittu.

ASENNUSOHJEET

Asennus ja sahköliitänta on suoritettava sihen pa-tev'an erikoishenkilostön toimesta.

Sahköinen liitantä

Laite on rakennettu II-luokassa, eivatka kaepitel sen vuoksi saa olla liitettyja maajohtoon. Liitannat sahkoverkkoon on tehtavseuraavalla tavalla:

RUSKEA = L linja

SININEN = N neutral

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka kestäa tuoteselosteessa mainitun kuormituksen.

Jos laitteessa on pistoke, kupu on asennettava siten,
etta pistokkeeseen päasee käsiki.

Liitettäessä suoraan sahköverkloon taytyl laitteen ja verkon valin laittaa moninapainen virrankatkaisija, jossa kontaktien minimivali on 3 mm ja on mitoitettu kuormituksen mukaan ja joka on voimassaolevien maäräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyden on oltava vähintään 65 cm (kuva 5). Mikäli joudutaan käytämaaän kaksi-tai useampiosaista liitosputka, on ylemman osan oltava alemman ulkopoulella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetän savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota rasvasuodatin/-suodattimet (kuva6): nain laitetta on helpompi kasitellä.

• Jos asennetaan imeva hellakupu on ensin tehtavilmanpoistoaukko.

• Suositellaan käytämaa an ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Piententävien sovituskappaleiden käytö voi alentaa tuotteen toimintatulosta ja lisā meluisuutta.

Poraa reiata ilmoitettuja mittoja noudattaen (kuva 2).

Kiinnitlaite seinaan ja aseta se vaakatasossa samaan linjaan kaappien kanssa. Säadettyäsi kuvun oikeaan asentoon kiinnitä se paikalleen kahdella ruuvilla A (kuva4). Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinan typpiin (esimerkiki steräsbetoni, kipsilevy tms.). Mikali ruuvit ja tapit on toimitettu tuotteen mukana, varmista etta ne soveltuvat sihen seinatyyppiin, johon kupu on tarkoitus kiinnittäa.

-KORISTETELESKOOPPILIITINTEN KIINNITTÄMINEN -IMEVA VERSION

Varmista sahkovirran syott Koristeliittimen tilaan. Jos on asennettava laitteen imeva versio, on varmistettava etta laitteessa on ilmanpoistoaukko. Sddylemman liittimen kannattimen leveys sopivaksi (kuva 3).

Kiinnitā se tāmān jälkeen ruuveja A (kuva 3) kayttāmälla katton niin, etta se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etäisyyttä katosta. Liītā liitosputken vālityksellā laippa C ilmanpoistoaukkoon (kuva 4).

Työnnä ylempi liitin alemman liittimen sisään. Kiinnitä alempi liitin kupuun käytämällä laitteen mukana toimitettuja ruuveja B (kuva 4), vedä ylempää liitintä ulos Kannattimeen asti ja kiinnitä se ruuveilla B (kuva 3).

Muntaaksesi kuvun imevastãmallista suodattavaksi Malliksi pyydã jalleenmyyjaltamme aktivihilisusuodattimia ja seuraa asennusohjeita.

SUODATTAVA MALLI

Asenna kupo ja kaksi liiintä, niin kuin imevan mallin asennusta koskevassa kappaleessa on esitetty. Ohjeet suodattavan liittimen asennusta varten loytyvat tarvikepakkauksesta (CMD 671 - CMD 971).

Hiilisuodattimet on jo asennettu laitteeseen (kuva 7).

KAYTTO JA HUOLTO

• Suositellaan käynistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia viel 15 minuuttia käytön jälkeen, jotta ruoanvalmistuksesta aiheituneet käryt saadaan kokonaan pois huonetilasta.
  Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityista huomiota tulee kiinnittäa rasvasuodattimeen ja aktivihiilisuodattimeen.
• Rasvasuodattimen tehtavana on pidattta ilmassa leijuvat rasvahiukkaset ja siksi se on altis tutkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen kayton mukaan.
• Tulipalovaaran estämiseksi korkeintaan joka 2 kuukaen valein tulee pestä rasvasuodattimet, jotka voidaan pestä myös astianpesukoneessa.
• Muutaman pesukerran jälkeen voi tapahtua varimuutoksia. Täm tosiasia ei anna oikeutta vaatia niiden vaihtamista.
  Mikäli ei noudateta vaihtamista tai pesemistä koskevia ohjeita, rasvasuodattimien tulipalovaara lisäantyy.
• Aktiivihiilisuodattimia kaytetaan puhistamaan ilma, joka palautetaan huonetilaan. Suodattimia ei voi pestä tai kayttä uudelleen ja ne tulee vaihtaa vahintään joka neljas kuukausi. Aktiivihiilen kyllastyminen riippuu laitteen kayttöajan pituustesta, ruuanvalmistustavoista

ja saannollisyydestä, jolla suoritetaan rasvasuodattimen puhistus.

• Puhdista liesituuletin saannollisesti sekä sisälta että ulkoa kayttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla e-hankaavilla pesuaineilla.

• Valaislaitteisto on suunniteltu kaytettavaksi ruokien kypsennyksen aikana eika pitkaaikaiseen ympariston yleiseen valaisuen. Valaisuksen pitkaikainen kayttö vahentaa huomattavasti lamppujen keskimaraista kayttoikaa.

• OHJAIMET: (Kuva 10)

Nappain A = sytyttaa/sammuttaa valot

Nappain B = kaynnistaa / sammuttaa kuvun. Laite kaynistyy ensimmaiselle nopeudelle.

Jos liesikupu on paallā pains nappainta 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkosnopeudella, nappainta ei tarvitse pitaa alas painettuna laitetta smutettaessa. Laskee moottorin nopeutta.

Näytto C = ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin.

Nappain D = käynistää kuvun. Nostaa moottorin nopeutta. Painamalla nappaintä kolmannella nopeudella laite toimii taydella teholla 10 sekunnin ajan, sen jälkeen laite alkaa toimia aktivoidulla nopeudella. Tämän toiminnon ajan nayton valo vilkkuu.

Nappain E = Ajastin ajastaa toiminnot käynnistämishetkella 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen nappainta E. Kun ajastintoiminto on paallä desimaalipisteen on valkyttvä naytollä.

Painamalla nappaint E 2 sekunnin ajan, laiteen ollessa sammuksissa, "clean air"-toiminto kaynnistyy. Tama toiminto kaynnistaa moottorin joka tunti, 10 minutin ajaksi ykkosnopeudella. Toiminnan aikana nayton reunoilla tulee nakyä pyorivä like. Taman ajan kuluttua moottori sammuu ja naytollä tulee nakyä "C"-kirjain seuraavien 50 minuutin ajan kunnes moottori taas kaynnistyy seuraaviksi 10 minuutiksi ja niin edelleen.

- Rasva-/aktiivihiilisuodattimien tayttyminen:

• Kun naytto C vilkkuu ja sihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä.
• Kun naytto C vilkkuu ja siihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain A (esim. 1 ja A), aktiivhilisusuodattimet tulee vaihtaa.

Kun puhas suodatin on liitety, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes nayton C ilmoitus F tai A lakkaa vilkkumasta.

OHJAIMET: (kuva8) VALOLLA VARUSTETUT

A = Valaistuksen painike
B = OFF
C = ensimmäisen nopeuden painike
D = toisen nopeuden painike
E = kolmannen nopeuden painike
F = Automaattiajastin (15 min.)
- Jos painallat nappainta F n.2 sek. (tuulettimen ollessa pois pälta), käynnistät tominnon "clean air". "Clean air"

käynnistäa tuulettimen kymmeneksi minuutiki tunnin valiaijoin alimmalla kierrosnopeudella. Jos valitset tän toimintamuon laite käynnisty kymmeneksi minuutiki joiden aikana välkehtivät nappäinten F ja C. n valomerkit. Kymenen minuutin jakson paatytya moottori pysahtyy ja vain nappäimen F valomerkki jää paallee kunnes 50.nen minuutin kuluttua moottori käynnistyu uudelleen ja nappäimien F ja C valomerkit välkehtivät jne. Valiten minkä tabansa muun nappäimen -valaisinta lukuunotamatta -tuuletin palautuu heti normaalin käyttoön (esim. jos painat nappäintä D "clean air" poistuu käytostä ja tuuletin pyörii kakkosnopeudella; painaltaen nappäintä B toiminta poistuu käytostä).

- Rasva-/aktiivihilisuodattimien tayttyminen:

• Kun nappain A vilkkuu 2 sekunnin valein, rasvasuodattimet tulee pestä.
  -Kun nappain A vilkkuu 0,5 sekunnin valein, aktivhilisuodattimet tulee vaihtaa.

Kun puhadas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

OHJAIMET: (kuva 9) MEKAANISET:

A = Valaistuksen painike
B = OFF
C = ensimmäisen nopeuden painike
D = toisen nopeuden painike
E = kolmannen nopeuden painike
G = Moottorin kännistymisen merkkivalo

- Halogeenilamppujen vaihtaminen (Kuva 11).

Halogeenilamppujen B vaihtamiseksi ota pois lasi C kayttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan typpiset lamput.

Varoitus: alä koske lamppuun paljain kasin.

- Hehkulamppujen vaihtaminen (Kuva12).

Hehkulamppu vaihdettaessa poista rasvasuodattimet Kuvan 6 esittamalla tavalla, ja poista lamppu.

Vaihda tilalle vastaavan typpinen lamppu. (Kuva 12.).

ASIAKASPALVELU

Ennen kuin otat yhteyttä tekniseen asiakspalveluun Tuotteen toimintahäirion esiintyessä suosittelemme tarkistamaan seuraavat seikat:

• Tarkista johdon asianmukainen liitantä pistorasian. Jos toimintahairion syy ei tastha hulimatta selvi: Sammuta laite, aly rytakorjata sitvaan ota yhteys asiakaspalveluun.

TUOTTEEN TUNNUS. Mistä se lóytyy?

On tärkeä ilmoittaa asiakspalvelulle tuotteen tunnus ja numero (16 merkkiä, jotka alkavat numerolla 3), jotka lótyvät vakuutustodistuksesta tai tai laitteen sisallä olevasta arvokilvestä.

Nain valtetaan tekisen henkilokunnan tarpeoton siirtyminen paikasta toiseen ja siihen liittyvat kulut.

LAITTEEN VALMISTAJA EI OLE VASTUSSA VAHINGOISTA, JOTKA OVAT AIHEUTUNEY YLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTA.

TENIKA
