CMB 90 X - Exaustor de cozinha CANDY - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha embutido ou de parede (modelos aspirante ou filtrante)
Largura	90 cm (modelo CMB 90 X)
Alimentação elétrica	220-240 V ~ 50 Hz (verificar na placa de identificação)
Potência do motor	Consultar a placa de identificação (não especificada no manual)
Tipo de iluminação	Lâmpadas halógenas ou incandescentes conforme a versão
Número de velocidades	3 velocidades + função intensiva (10 min)
Funções especiais	Temporizador 15 min, Clean Air (ciclo horário), indicador de saturação dos filtros
Filtro anti-gordura	Lavável na máquina de lavar louça, limpar a cada 2 meses
Filtro de carvão	Não lavável, substituir a cada 4 meses (fornecido na versão filtrante)
Distância mínima de segurança	65 cm entre a placa de cozimento e a parte mais baixa do exaustor
Classe elétrica	Classe II (isolamento duplo, sem aterramento)
Tipo de instalação	Fixação na parede, evacuação externa ou recirculação (filtrante)
Diâmetro da saída de ar	Não especificado, usar o mesmo diâmetro do orifício de saída
Acessórios de decoração	Telescópicos ajustáveis para versão aspirante
Manutenção externa	Pano macio embebido em álcool desnaturado ou detergente neutro
Reparabilidade	Peças sobressalentes: filtros, lâmpadas, contate o serviço de assistência
Número de série	16 caracteres começando por 3, na placa no interior ou certificado

Perguntas frequentes - CMB 90 X CANDY

Como limpar os filtros anti-gordura?

Os filtros anti-gordura devem ser lavados pelo menos a cada 2 meses, na máquina de lavar louça ou à mão com um detergente neutro. Após várias lavagens, podem mudar de cor sem que isso seja um defeito.

Quando devo substituir o filtro de carvão?

O filtro de carvão ativo deve ser trocado a cada 4 meses, ou com mais frequência se o exaustor for muito utilizado. Não é lavável nem regenerável.

Como substituir uma lâmpada halógena?

Para substituir uma lâmpada halógena, remova o vidro de proteção fazendo alavanca nas ranhuras. Substitua por uma lâmpada do mesmo tipo (atenção: não tocar na lâmpada com as mãos nuas).

Como substituir uma lâmpada incandescente?

Remova primeiro o filtro anti-gordura (ver Fig.6), depois retire a lâmpada defeituosa e substitua por uma lâmpada do mesmo tipo.

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima entre a superfície de suporte dos recipientes e a parte mais baixa do exaustor deve ser de pelo menos 65 cm (ver Fig.5).

Como ativar a função Clean Air?

Pressione a tecla E (conforme o modelo) durante 2 segundos quando o exaustor estiver desligado. O exaustor funciona então 10 minutos por hora na 1ª velocidade. Para desativar, pressione E.

O que significa o piscar das teclas?

Se a tecla A piscar a cada 2 segundos, os filtros anti-gordura devem ser lavados. Se piscar a cada 0,5 segundos, os filtros de carvão devem ser trocados. Pressione A por 5 segundos para redefinir.

Como instalar o exaustor em modo de evacuação externa?

Fixe o flange de suporte no teto, conecte o tubo de evacuação ao flange, e então encaixe os dois acessórios telescópicos. Certifique-se de que o diâmetro do tubo é adequado ao orifício de saída.

O que fazer se o exaustor não funcionar?

Verifique primeiro se a ficha está bem inserida na tomada. Se o problema persistir, desligue o aparelho e contacte o serviço de assistência técnica. Não tente reparar você mesmo.

Onde encontrar o número de série do meu exaustor?

O número de série (16 caracteres começando por 3) encontra-se na placa de identificação no interior do exaustor ou no certificado de garantia.

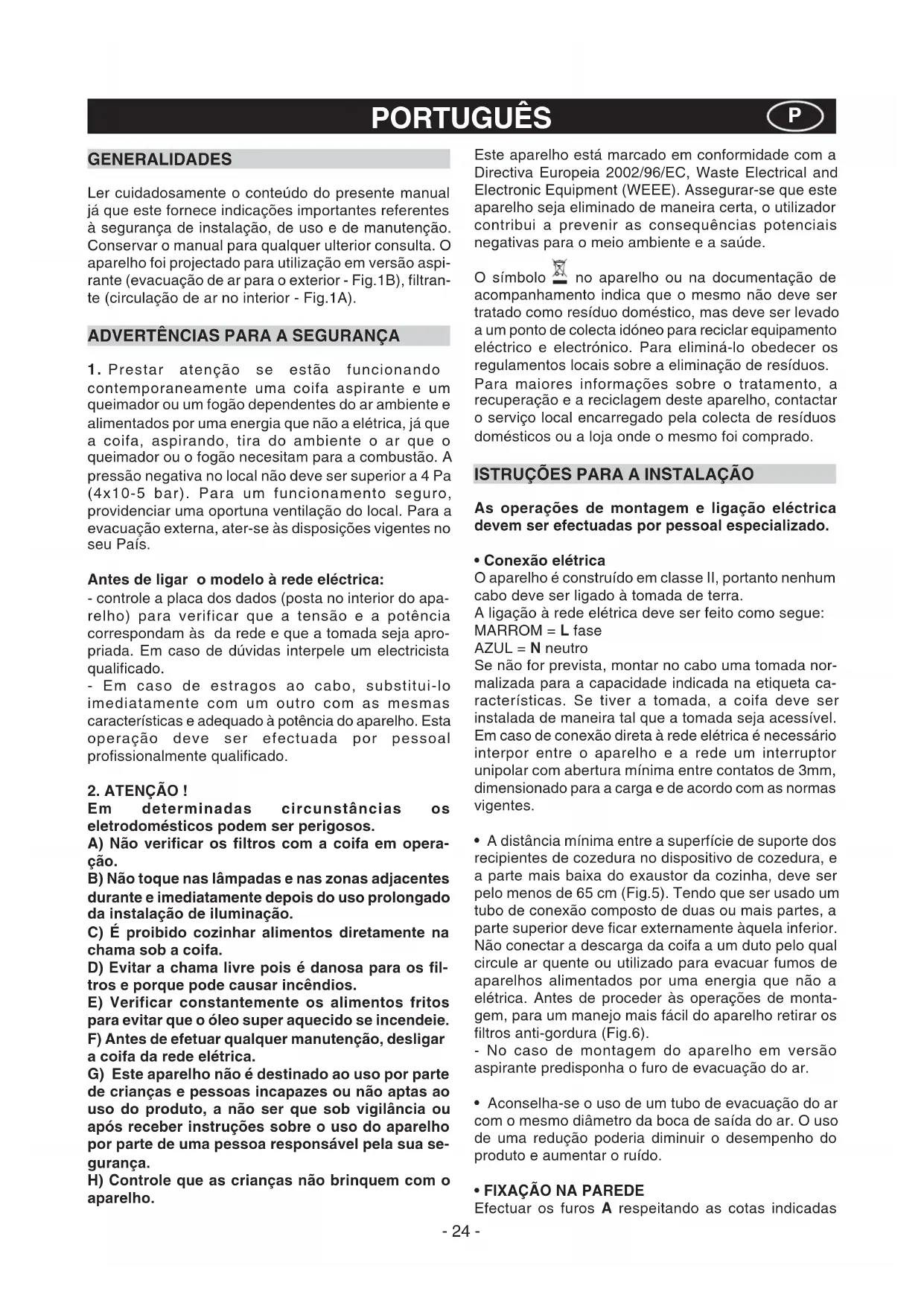

MANUAL DE UTILIZADOR CMB 90 X CANDY

G = luz indicadora MOTOR EN FUNCIONAMENTO.

Ler cuidadosamente o conteudo do presente manual ja que este fornece indicacoes importantes referentes a segurarca de instalacao, de uso e de manutencao. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilizao em versao aspirante (evacuaao de ar para o exterior - Fig.1B), filtrante (circulaao de ar no interior - Fig.1A).

ADVERTÉNCIAS PARA A SEGURANÇA

1. Prestar atençao se está funcionando contemporaneamente um coifa aspirante e um queimador ou um fogao dependentes do ar ambiente e alimentados por uma energia que nao a eletrica, jaque a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogao necessitam para a combustao. A pressao negativa no local nao deve ser superior a 4 Pa (4x10-5 bar). Para um functiamento seguro, providenciar uma opertura ventilacao do local. Para a evacuacao externa, ater-se as dispositions vigilentes no seu Pais.

• controle a placas dos dados (posta no interior do aparelho) para vericar que a tensao e a potencia correspondam as da rede e que a tomada sera apropriad. Em caso de duvidas interpele um electricista qualificado.

• Em caso de estragos ao cabo, substitui-lo imeditamente com um除外 como as mesmas caracteristicas e adequado a potencia do aparelho.Esta operacao deve ser efectuada por pessoal professionnelmente qualificado.

2. ATENÇAÑO!

Em determinadas circunstancias os eletrodomesticos poder ser perigosos.

A) Não verificar os filtros com a coifa em operação.
B) Não toque nas lâmpadas e nas zonasAdjacentes durante e imeditamente(before do uso prolongado da instalação de iluminação.
C) É proibido cozhar alimentos diretamente na chama sob a coifa.
D) Evitar a chama livre.POIs é danosa para os filtres e porque pode causar incendios.
E) Verificar constamente os alimentos fritos para fazer que o oleo super aquecido se incendeie.
F) Antes de efetuar qualquer manutenção, desligar a coifa da redeétrica.
G) Este aparelho não é destinado ao uso por parte de crianças e pessoas incapazes ou não aptas ao uso do produits, a não ser que sob vigilência ou antes receber instruções sobre o uso do aparelho por parte de uma pessoa responsavel pela sua segurarça.
H) Controle que as crianças nao brinquem com o aparelho.

Este aparelho está marcado em conformidade com a Directa Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho sera eliminado de maneira certa, o'utilizar contribui a prevenir as consequencias potenciais negativas para o meio ambiente e a saudé.

O*simbolo no aparecido ou na documentação de acontecimentos como resíduo dométrico, mas deve ser levado a um ponto de colecta idoneo para recicular equipamento eletrico e electrónico. Para elimina-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maioris informações sobre o tratamento, a recuperação e a reciclagem deste aparecido, contactar o service local encarregado pela colecta de resíduos domesticos ou a loja onde o mesmo foi comprado.

ISTRUÇOES PARA A INSTALLAÇÃO

As operações de montagem e ligação eletrica devem ser efectuadas por pessoal especializzato.

- Conexão eletrica

O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra.

A ligaçao à rede elétrica deve ser feito como segue:

MARROM = Lfase

AZUL = N neutrto

Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta caracteristicas. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada sera accesível. Em caso de conexão direta à rede electrolytica é necessário interpol entre o aparecido e a rede um interruptor unipolar com abertura minima entre contados de 3mm, dimensionado para acao e de acordo com as normas vigentes.

• A distança minima entre a superficie de suporte dos recipientes de cozedura no disposito de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65~cm (Fig.5). Tendo que ser uso um tubo de conexão composto de das ou mais partes, a parte superior deve ficar externamente aquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizes para evacuar fumes de aparhos alimentados por uma energia que não a eletrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparheiro retiring os filtros anti-gordura (Fig.6).

• No caso de montagem do aparelho em versao aspirante predisponha o furo de evacuationdo ar.

• Aconseha-se o uso de um tubo de evacuação do ar com o mesmo diamétro da Boca de saída do ar. O uso de uma redução poderia diminuiro o desempenho do produits e fazer o rúido.

- FIXACAO NA PAREDE

Efectuar os furos A respeitando as cotas indicadas

(Fig.2). Fixar o aparelho à parede e alinha-lo na posicao horizontal com os primos. Conseguida a regulação fixar a campanula definitivement mediante os 2 parafusos A (Fig.4). Para as varias montagens utilizear parafusos ebuchas de expansao adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e asbuchas serem fornecidos com o produit, assegurar-se que são adequados para o tipo de parede em que vai ser fixada a campanula.

- FIXAZAO DAS JUNÇOES TELESCOPICAS DECORATIVAS - VERSão ASPIRANTE

Preparar a alimentacao eletrica dentro do esqaco previsto para a fixacao decorativa. - Caso o vosso aparelho for instalado na versao aspirante, realizar o furo de evacacao do ar. Regular o comprimento do estribo de apoio da juncao superior (Fig.3).

Em seguida, fixá-la ao tecto de modo a ficar em simetria com a campanula mediante os parafusos A (Fig.3) e respeitando a distência ao tecto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.4). Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campanula utilizing os parafusos B fornecidos (Fig.4), deslizar a junção superior até ao estribo e fixá-la mediante os parafusos B (Fig.3). Para transformar a campanula da versão aspirante para versão filtrante, Solicite ao seu revendedor os filtros de carbono activo e siga as instruções de montagem.

- VERSão Filtrante

Instalar a campanula e as两大 junções como indica- no parágrafo relativo à montagem da campanula na versão aspirante. Para a montagem da junção filtrante consultar as instruções contidas no kit (CMD 671 - CMD 971).

Os filtros de carvão ja está predispostos no aparecido (Fig.7).

USO E MANUTENÇA

• É recomendável colocar o aparecido a funciona antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparecido 15 horas a funciona, depuis de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro.

O bom funciona do exaustor depende de uma correcta e constante manutenção; uma atençao especial deve ser dedica ao filtro anti-gordura e ao filtrde carvão activado.

• O FILTER anti-gordura tem a funcao de refer as particulas gordurosas suspensas no ar, portanto está sujeito à obstruir-se antes algo um tempo, conforme o uso que se faz do aparelho.

• Para prevenir o perigo de eventuais incéndios, no máximo a cada 2 meSES é necessário lavar os filtros anti-gordura, para os quais é possível utiliser también a boaquina de lavar louça.

• Apartos algumas lavagens, podem verficar-se alteracoes da cor. Este fato não está direito a reclamações para a eventual substituição dosleasedos.

No caso de não cumprimento das instruções de substituição e lavagem, pode-se confirmar o perigo de incério dos filtros anti-gordura.

• Os filtros de carvão aktivado servem para depurar o ar que sera reintroduzido no ambiente. Os filtros de carvão aktivado não são laváveis ou regeneraveis edeerão ser substituidos no maior a cada quatre meses. A saturação do carvão aktivado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do filtro anti-gordura.
• Limpar frequentlymente o exaustor, tanto internamente quando externamente, using um pano humedecido com alcool desnaturado ou detergentes liquidos neutros e não abrasivos.
• O Sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

COMANDOS: (Fig.10)

Tecla B = liga/desliga a coifa. O aparelho liga na 1^ velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desliga-la. Se a coifa se encontrar na 1^ velocidade não é necessario fazer a tecla pressiona da para desligar. Diminui a velocidade do motor.

Display C = indica a velocidade selecionada do motor e aactivation do timer.

Tecla D = liga a coifa. Aumenta a velocidade do motor.
Pressionando a tecla da 3^ velocidade insere-se a funcao intensiva por 10', depuis o aparelho volta a funcionar na velocidade de exercico do momento da activacao. Durante esta funcao o display lampeja.

Tecla E = O timer determina os tempos de funciona, no momento da activação, para 15 minutosAFPds deslagar Para desactivar o timer correque outra vez na tecla E. Quando a funcao timer estiver activa, no display averapiscar o punto decimal.

Seregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a funcao "clean air".Esta funcao liga o motor 10 minutos por hora na primeira velocidade. Durante o functiomento, o displaydeer visulizar um movimento rotativo dos segmentos periféricos.Depois este tempo ter passado,o motor desliga-se e o displaydeer visualizar a letra "C^ fixa até, deposite de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.

- Saturação dos filtros anti-gordura carvão activo: Fig.11

• Quando o display Cocular alternando a velocidade deestrutura com a letra F (ex. 1 e F), os filtros anti-goruda delevarao ser lavados.
• Quando o display Cocular alternando a velocidade deestracionamento com a letra A ex.1 e A),os filtros carvao deverao ser substituidos.

Uma vez colocado o bajo limpo deve-se restabelecera a memoria electrònica, correngando na tecla A por aproximamente 5segundos, até o indicator luminoso F ou A do display C terminar de piscar.

COMANDOS: (FIG.8) LUMINOSOS a simbologia é indicaça a seguir:

A = botão ILUMINACAO

B = botão OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE
F = botão TIMER PARADA AUTOMÁTICA 15 minutos

• Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a funcao "clean air".Esta funcao liga o motor por 10 minutos a cada hora na primarya velocidade. quando inicialmente ativada esta funcao, inicia-se o motor na primiera velocidade com uma duracao de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa ate que, deposito de 50 minutos, o motor liga-se na primarya velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim successivelmente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imeditamente ao seu funcaoamento normal (por exemple: se pressiono a tecla D desativa-se a funcao "clean air" e o motor travahta em sua segunda velocidade; pressionando a tecla B a funcao desativa-se).

• Saturação dos filtros anti-gordura carvão activo:

• Quando a tecla A piscar com uma frequência de 2 seg. os filtros anti-gorduradeerao ser lavados.

• Quando a tecla A piscar com uma frequência de 0,5 seg. os filtros carvãodeerao ser substituidos.

Uma vez colocado o filtro limpo deve-se restabelecera a memoria electrónica, correngando na tecla A por aproximamente 5segundos até o indicator luminoso apagar-se.

COMANDOS: (FIG.9) MECÁNICOS a symbologia é indicaça a seguir:

A = botão ILUMINACAO
B=botao OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE
G=Iuz MOTOR EM FUNCIONAMENTO

• Substituição das lâmpadas de halogeneo (Fig.11).

Para substituir as lampadas de halogeneo B tire o vidro C fazendo forcas nas especialicas espessuras.

Substitua com lampieadas do mesmo tipo.

Atença: não toque a lampada directamente com as mãos.

• Substituição das lampadas de incandescência (Fig.12).

Para substituir a lampada de incandescência,退市 os filtros anti-gordura como descririto na Fig. 6 e remove a lampada.

Substitua com uma lampada do mesmo tipo (Fig. 12).

SERVICO DE ASSISTÊNCIA AOS CLIENTES

Antes de chamar o service de assistência técnica.

Se o produit não funciona, aconselhamos:

• verificar a correcta introducao da ficha na tomada de corrente.

Casonao se consiga identificaracausado mu

função: desligar o aparelho, não efetuar alterações no mesmo e chamar o Servço de Assistência Tecnica.

NUMERO DE IDENTIFICacao DO PRODUCTO. Onde se encontra?

É importante comunicar ao Serviço de Assistência Tecnica a sigla do produits e o número de identificacao (16 CHARACTERES que podem com o valor 3) que se encontrar no certificado de garantia ou na placac de identificacao colocada no interior do aparelho.
