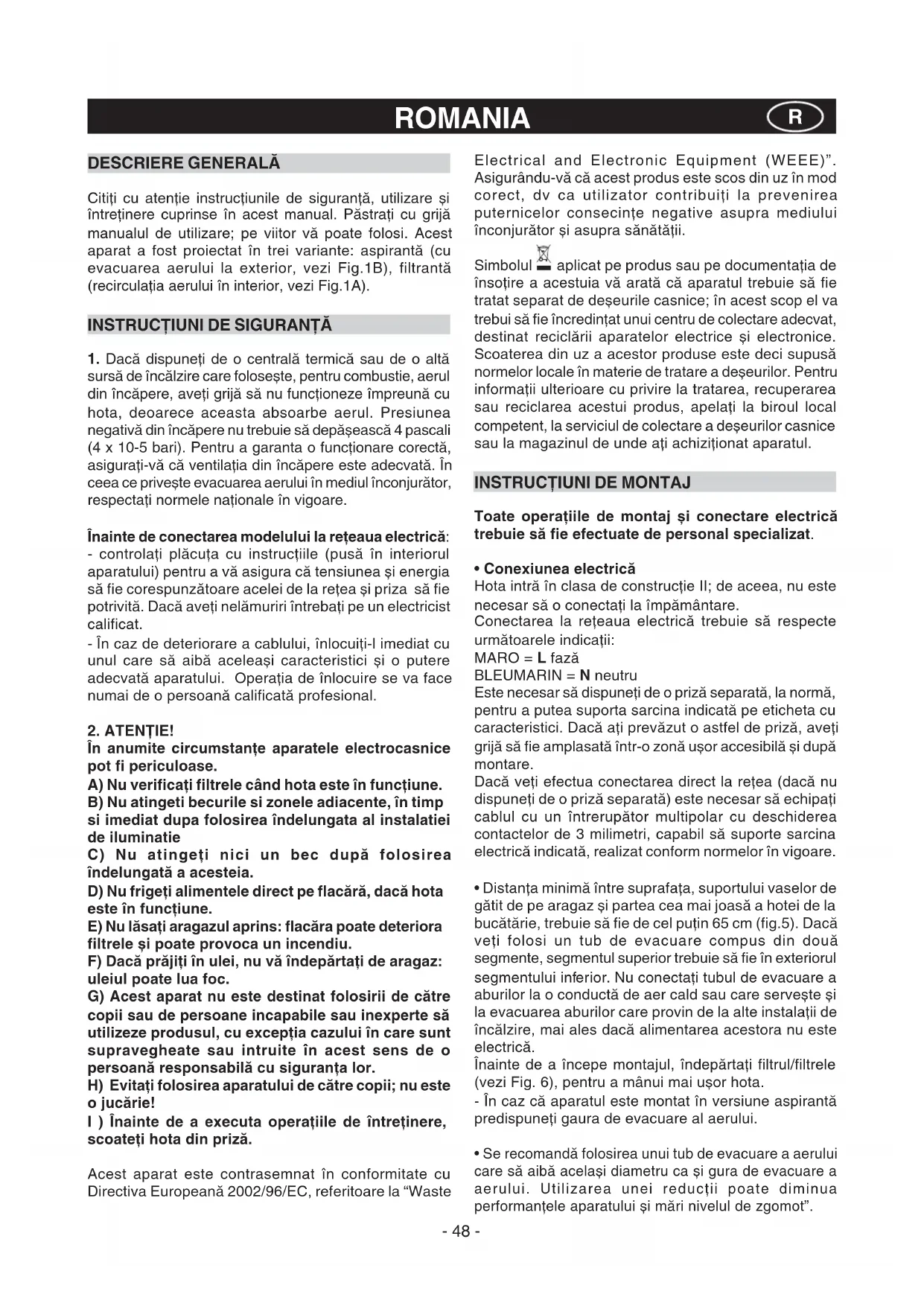

MANUAL DE UTILIZARE CMB 90 X CANDY

Citi ci atentie instru cunile de siguranta,utilizare si intreinere cuprinse in acest manual. Pastri cu grijamualul deutilizare;pe viitor va poate folosi.Acest aparat a fost proiectat in trei variante: aspiranta (cu evacuarea aerului la exterior, vezi Fig.1B),filtranta recircula tia aerului in interior,vezi Fig.1A).

INSTRUCTIUNI DE SIGURANTA

1. Daca dispuneti de o centrala termica sau de o alta sursa de incalzire care foloseste, pentru combustie, aerul din incapere, avei grija sa nu functioneze impreunac u hota, deoarece aceasta absoarbe aerul. Presiunea negativa din incapere nu trebuie sa depaseasca 4 pascali (4× 10 - 5 bari).Pentru a garantia o fonctionare corecta, asigurati-va ca ventilatia din incapere este adecvata. In ceea ce priveste evacuarea aerului in mediu inconjurator, respectatei normele nationale in vigoare.

Inainte de connectarea modelului la reteaua electrica:

• controlaţi placuţa cu instrucţiile (pusă in interiorul aparatului) pentru a va asigura că tensiuneași energia să fie corespunzătoare acelei de la reteași przyă să fie potrivita. Daca aveți nelamuriri intrebați pe un electricist calificat.
• In caz de deteriorare a cablului, inlocuii-l imediat cu unul care sa aibă aceleasi criteristici si o putere adecvata aparatului. Operția de inlocuire se va face numai de o personă calificăţa profesional.

2. ATENTIE!

In anumite circumstante aparatele electrocasnice pot fi periculose.

A) Nu verificati filtrele cand hota este in functiune.
B) Nu atingeti becurile si zonele adiacente, in tamp si imediat dupa folosirea indelungata al instalatiei de iluminatie
C) Nu atingeti nici un bec dupa folosirea indelungata a acesteia.
D) Nu frigeti alimentente direct pe flacara, dacha hota este in functiune.
E) Nu lasati aragazul aprins: flacara poate deteriora filtrele si poate provoca un incendiu.
F) Daca prajiti in uei, nu va indepartati de aragaz: ueiul poatelua foc.
G) Acest aparat nu este destinat folosirii de catre copii Sau de persone incapabile sau inexperte sa utilizeze produsul, cu exceptia cazului in care sunt supravegheate sau intruite in aesstens de o persona responsabla cu siguranta lor.
H) Eviti folesirea aparatului de catre copii; nu este o jucarie!
I) Inainte de a executa operatiile de intretinere, scoateti hota din przya.

Acest aparat este contrasemnat in conformitate cu Directa Europeana 2002/96/EC, referitoare la "Waste

Electrical and Electronic Equipment (WEEE)". Asigurandu-va ca acest produs este scos din uz in mod corect, dv ca utilizator contribui la prevenirea puternicelor consecinte negative asupra mediului inconjurator si asupra sanataii.

Simbolul aplicat pe produs sau pe documenta de insoitre a acestuia va arata ca aparatul trebuie sa fie tratat separat de deeurile casnice; in acest scop el va trebui sa fie increditat unui centru de colectare adecvat, destinat reciclarii aparatelor eletrice si electronice. Scoaterea din uz a acestor produse este deci supusa normelor locale in materiaie de tratare a deeurilor. Pentru informatiu ulcerioare cu privire la tratarea, recuperarea sau reciclarea acestui produs, apelati la biroul local competent, la serviciul de colectare a deeurilor casnice sau la magazinul de unde ati achizitionat aparatul.

INSTRUCTION DE MONTAJ

Toate operatiile de montaj si conectare electrica trebuie sa fie efectuate de personal specializat.

- Conexiunea electrică

Hota intrā in clasa de constructie II; de aceea, nu este necessitiesa o conectati la impamantare.

Conectarea la reteaua electrica trebuie sa respecte urmatoarele indicati:

MARO = L fază

BLEUMARIN = Nneutru

Este necessar sa dispuneti de o priză separată, la normă, pentru a putea suporta sarcina indicata pe eticheta cu caractéristici. Daca ati prevazut o astfel de priză, aveti grijă sa fie amplasata intr-o zona uşor accesiblași după montare.

Dacă veți efectua conectarea direct la retea (dacă nu dispuneti de o przyă separata) este besoinar să echipati cablul cu un intrerupător multipolar cu deschiderea contactelor de 3 milimetri, capabil să suporte sarcina electrică indicata, realizat conform normelor in vigoare.

• Distanța minimă intre suprafata, suportului vasilor de gătit de pe aragaz și partea cea mai joasa a hotei de la bucătărie, trebuie să fie de cel puțin 65 cm (fig.5). Daca veți folosi un tub de evacuare compus din două segmente, segmentul superior trebuie să fie în exteriorul segmentului inferior. Nu connectăți tubul de evacuare a aburilor la o conducță de aer cald sau care serveste și la evacuarea aburilor care provin de la alte instalatii de incalzire, mai aleș dacă alimentarea acestora nu este electrică.
  Inainte de a incepe montajul, indeparta tifitrul/filtrele (vezi Fig. 6), pentru a manui mai uesor hota.
• In caz că aparatul este montat in versiune aspirantă predispuneti gaura de evacuare al aerului.
• Se recomanda folosirea unui tub de evacuare a aerului care sa aibă același diametru cași gura de evacuare a aerului. Utilizarea unei reductii poate diminua performantele aparatului si mari nivelul de zgomot".

- FIXAREA LA PERETE

Executati gaurile A respectand cotele indicate (vezi Fig.2). Fixati hota la perete si aliniati-o horizontal cu celelalte corpuri suspendate. Cand ati reglat inaltimea, fixati hota definitiv, cu ajutorul celor doua suruburi A (vezi Fig.4).

In functie de tipul peretelui (de ex. beton armat, ghipscarton) folosi suruburile sau diblurile cu expansiune adevate. Daca hota a fost livrata cu suruburile sau diblurile respective, controati dacac acestea se potrivesc, intr-adevar, cu tipul de perete pe care o veji monta.

- MONTAREA COLOANEI TELESCOPICE DECORATIVE - VERSIUNEA CU ASPIRATIE

Introduci caburile electricine in interiorul coloanei decorative. Daca aparatul dvs. va fi instalat in versiunea aspirantă, pregati gaura de evacuare a aerului. Reglati latimea bridei de suport din partea superioara a coloanei (Fig.3).

Fixati colloana pe tavan avand grijsa fie centratape aragaz sbrida de suport sa fie la inaltimea precizata in figura 2; folosiiti pentru aceasta suruburile A (vezi Fig.3). Montati apoi tubul de evacuare, de la flansa C la gaura de evacuare aer (vezi Fig.4).

Introduci segmentul superior al coloanei in segmentul inferior al acesteia. Fixa apoi segmentul inferior al coloanei pe hota cu suruburile B din dotare (vezi Fig.4) si prelungiti segmentul superior pana la bridă, fixandul si pe acesta cu suruburile B (vezi Fig.3).

Pentru a schimba hota de la varianta aspirantà la varianta filtrantà, apelati la vanzator pentru furnizarea filtrrelor de carbon activ; pentru montajul acestora, urmariti instructiunile.

VARIANTA FILTRANTA

Instalati hota si cele două segmente de coloană după indicatoriile din paragraful precedent.

Pentru montarea racordului filtrant cititi cu atentie instruclunile din setul de montaj (CMD 671 - CMD 971).

Filtrele cu carbon sunt deja montate pe aparat (Fig.7).

UTILIZARE SI INTRETINERE

• Se recomanda sā porniti hota inainte de a incepe coacerea alimentelor. Lāsati hota in functiune 15 minute dupa stingerea aragazului, pentru a elimina complet mirosul de mâncare.

Functionarea corectă a hotei depinde de intretinerea ei in mod periodic, conform indicateilor; o atentie marita trebuie acordata filtrului degresant si filtrului de carbon activ.

• Filtrul degresant captureaz suspensiile de grasime din aer si de aceea se poate deseori obtura, in functie de folosirea aparatului.

• Pentru a elimina posibilitatea declansari unui incendiu, la maxim 2 luni este necessitiesa spalati filtrele degresante, chiar si in masina de spalat vase.

• Dupăcateva cicluri de spalare, culoarea filtrelor se poate modifica. Acest lucru nu va dahindreptateste sa inaintati reclamatai tau sa solicitatei inlocuirea lor.

Dacă nu respectați exact instrucțiunile de inlocuire sau curâtire, există riscul ca filtrele degrasante să ia foc.

• Filtrele din carbune activ purifică aerul, care va fi repus în circulație în bucătărie. Filtrele nu pot fi spălate sau reconditionate; se recomanda înlocuirea lor la maxim patru luni.
  Gradul de saturare al filtrului depinde de tampul de folosire a hotei, de tipul de bucatarie si de freventa operatiilor de intreinere a filtrului degresant.
• Curatai hota des, atat pe interior cat si pe exterior, cu ajutorul unei lavete imbivate in spirt sau cu un detergent neutru, neabraziv.
• Instalatia de lumina este proiectata numai pentru folosirea ei in timpul gatitului si nu pentru a asigura iluminarea generală a ibucătarilor.
  Folosirea indelungata a luminii hotei reduce mult durata de viata a becurilor.

COMENZI (Fig.10):

Butonul A = aprinde/stinge lumina

Butonul B = pôneste/oprește hota. Micșorează viteza motorului. Punerea in functiune a hotei se realizează la viteza 1. Dacă hota este in functiune, apăsăti butonul temp de 2 secunde pentru a o opri. Dacă hota este in viteza 1, nu este necessar să o opriți.

Display C = indică viteza selectata Şi activează temporizatorul.

Butonul D = porneeste hota. Mârește viteza motorului. Prin apăsarea butonului corespunțăr vitezei a 3a, se intensifică funționarea tamp de 10^ , după care hota se intoarce la viteza initială. In acest interval de temp display-ul emite o lumină intermitentă.

Butonul E = Timer-ul cronometreaza durata functilor, din momentul activarii lor, tamp de 15 minute; apoi, acestea sunt dezactivate. Timer-ul se dezactiveaza apasand din nou butonul E.

Cand functia Timer este activa, zecimalele de pe display emit un semnal intermitent.

Apasand butonul E tamp de 2 secunde, cand aparatul este oprit, se activeaza functia "clean air".

Aceasta pune in functiune motorul 10 minute pe ora, la viteza intai. In timpul functionarii, pe ecran apare o miscare rotativa, a segmentelor periferice.

La expirarea tempului, motorul se oprende iar pe ecran apare litera C, cu un semnal luminos stabil, care ramane in incest fel 50 de minute; apoi, motorul se repune in functiune alto 10 minute, s.a.m.d.

- Saturarea filtrului de degresare/carbon activ:

• Când ecranul C este intermitent si viteza de fonctionare se alterneaza cu litera F (de ex.1 si F) este besoinar sa spalati filtrele degresante.

• Cand ecranul C este intermitent si viteza de fonctionare se alterneaza cu litera A (de ex.1 si A) este besoinar sa inlocuiti filtrele de carbon activ.

Dupa montarea unui filtru curat, este necessar sa resetati memoria electronica apasand tasta A tamp de 5 sec., paná cánd ledurile F sau A de pe ecranul C inceteazà sá fie intermitente.

COMENZI: (Fig.8) LUMINOASE symbolurile sunt explicate mai jos:

A= buton LUMINA
B= buton de oprire OFF

C= buton VITEZA INTAI

D= buton VITEZA A DOUA

E= buton VITEZA TREIA

F= buton TEMPORIZATOR OPRIRE AUTOMATA 15 minute

• Apasand butonul F timp de 2 secunde (cu hota Inchisa) se va pune in functiune "clean air". Aceast procediment va pune in functiune motorul timp de 10 minute la ficare ora in prima viteza.

Cum s-a pus in functiune, motorul va incepe cu 1^ viteza temp de 10 minute in timpul careia trebuie sa semnaleze simultan butoanele F si C.

Dupa ce a trecut acest temp motorul se opreste si ledul butonului F ramane fix aprins, iar dupa 50 de minute motorul pornesto din nou la prima viteza si ledul F si Cincep sa semnalizeze pe tamp de 10 minute, si asa mai departe.

Apasãnd oricare buton in afara de cel de lumina, hota va incepe imediat sa functioneze normal (de ex. daca apas butonul D sedezactioneaza functiunea "clear air" si motorul va merge imediat la a 2^ viteza; apasãnd butonul B functiunea se vadezactiona)

• Saturarea filtrului de degresare/carbon activ:

• Cand tasta A emite un seminal intermitent, la un interval de 2 secunde, filtrele de degresare trebuie spalate.

• Când tasta A emite un seminal intermitent, la un interval de 0,5 secunde, filtrele de carbon activ trebuie sa fieânlocuite.

După ce ati montat filtrul curat este besoinar să stergeti memoriaelectronica apasand tasta A tamp de 5 secunde, până cand tasta se stinge.

COMENZI: (Fig.9) MECANICE symbolurile sunt explicate mai jos:

A= buton LUMINA

B = buton de oprire OFF

C= buton VITEZA INTAI

D= buton VITEZA A DOUA

E= buton VITEZA TREIA

G=semnal luminos MOTOR IN FUNCTIUNE

• Inlocuirea becurilor cu halogen (Fig.11).

Pentru a inlocui becurile cu halogen B indepartati geamul din sticla C apasand clamele din fisurile corespunzatoare.

Inlocuiti becurile arse cu altele noi, de acelaşi tip.

Atentie: nu atingeti becul cu mana.

Inlocuirea Iampilor incandescente (Fig. 12)

Pentru a inlocui becul incandescent, scoateti filtrele degresante aasa cum se descrie in (Fig.6) si scoateti becul.

InlocuiI-cu altul nou de acelasi tip (Fig.12).

SERVICIUL DE ASISTENTÁ CLIENTI

Inainte de a apela serviciul pentru a avea asistenta tehnica.

In caz de fonctionare greşità a aparatului, va recomandam sa:

• verificati dacă stecărul este bine introdus in przyă.

Dacă nu reusiti să depistati cautza anomaliei, opriti aparatul si nu incercati să il reparati, ci apelati Serviciul de Asistentă.

NUMARUL MATRICOL/DE SERIE AL PRODUSULUI Unde se afla?

Este important sa comunati Serviciului de Asistentatipul aparatului si numarul de series alcatuit din 16 cife (incepe cu numarul 3)mentionat in certificatul degarantie si aplicat pe placac de characteristic (eticheta adeziva) din interiorul aparatului.

In acest fel, dvs veṭi evita deplasarea inutila a tehnicianului la domiciliul dvs., economisind deci costul acesteia.

PRODUCACTORUL iSI DECLINA ORICE RESPONSABILITATE PENTRU DAUNELE PROVOCATE PRIN NERESPECTAREA INSTRUCTIONALOR DE MAI SUS
