NÁVOD K OBSLUZE CTS6CBP8XWIFI CANDY

Děkujeme vám, že jste si vybrali tento odsavač par nad sporákem.

Tento návod obsahuje všechny potřebné pokyny pro instalaci a údržbu spotřebiče. Abyste mohli správně a bezpečně spotřebič používat, před instalací a používáním si pečlivě přečtěte tento návod.

Odsavač par je vyroben z vysoce kvalitních materiálů a jeho konstrukce je dokonalá. Je vybaven vysoce výkonným elektromotorem a odstředivým ventilátorem, který má vysoký sací výkon, tichý chod, tukový filtr, na který se tuk nelepí. Tento spotřebič se snadno instaluje.

Společnost Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí 2014/53/EU a s příslušnými zákonnými požadavky (pro trh ve Velké Británii).

Úplný text prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com.

BEZPEČNOSTNÍ PRAVIDLA

□ Nikdy nenechte tento produkt obsluhovat dětmi.
Odsavač par nad sporákem je určen pouze pro použití v domácnosti, není vhodný pro barbecue, obchody s rychlým občerstvením, kde se vaří smažená jídla, nebo jiné komerční použití.
Odsavač par nad sporákem a jeho filtr musí být pravidelně čištěny, aby byly v dobrém provozním stavu.
Čistěte odsavač par podle návodu a zabraňte popálení od jednotky.
□ Zabraňte přímému pečení z plynového sporáku.
□ Udržujte v kuchyni dobré proudění tepla.
Před připojením spotřebiče zkontrolujte, zda není poškozený napájecí kabel. Poškozený přívodní kabel smí vyměnit pouze kvalifikovaný servisní technik.
Pokud je odsavač par v místnosti, kde jsou další spotřebiče spalující plyn nebo jiná paliva, musí být zajištěno dostatečné větrání.
Vzduch se nesmí odvádět do kouřovodu, který slouží k odvodu kouře ze spotřebičů spalujících plyn nebo jiná paliva.
□ Musí být dodržovány předpisy pro odvod vzduchu.

Tento spotřebič není určen k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami nezkušenými a neznalými, pokud nejsou pod dohledem nebo nebyly poučeny o používání spotřebiče osobou odpovědnou za jejich bezpečnost.
Děti by měly být pod dohledem, aby si se spotřebičem nehrály.

□ Pod digestoří neflambujte.

POZOR: Při použití se spotřebiči pro vaření mohou být přístupné součástihorké.

Nebezpečí úrazu elektrickým proudem

Tento spotřebič připojujte pouze do dobře uzemněné zásuvky. Pokud máte pochybnosti, porad'te se s kvalifikovaným elektrikářem.

Nedodržování těchto pokynů může vést k usmrcení, požáru nebo úrazu elektrickým proudem.

Světlo použité v tomto spotřebiči není vhodné k osvětlování místnosti.

Účelem světla je zajišťovat osvětlení pro používání spotřebiče.

Elektrická instalace

Celou instalaci musí provádět kompetentní osoba nebo kvalifikovaný elektrikář. Před připojením k síťovému napájení se ujistěte, že síťové napětí odpovídá hodnotě napětí na typovém štítku.

Přímé připojení

Spotřebič je nutné připojit přímo k síťovému napájení pomocí vícepólového jističe s minimální vzdáleností kontaktů 3 mm.

Instalační technik musí zajistit, aby bylo vytvořeno správné elektrické spojení a aby odpovídalo schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte síťovou zástrčku a napájecí kabel, zda nejsou poškozené.

Pokud se poškodí napájecí kabel, musí se vyměnit za speciální kabel nebo sestavu dostupnou od výrobce nebo servisního zástupce.

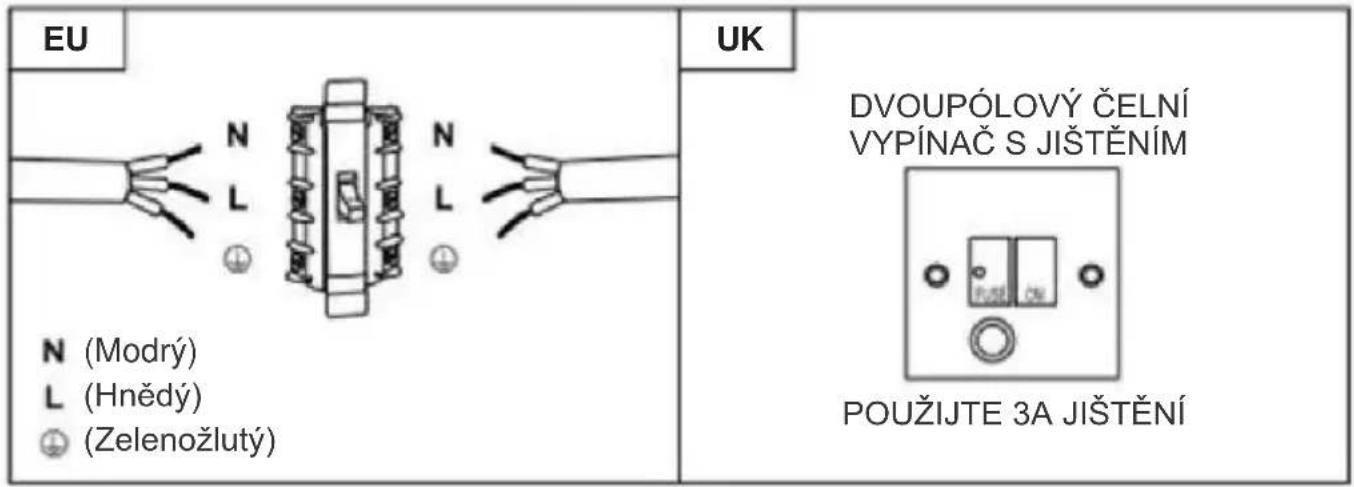

VAROVÁNÍ: Toto je spotřebič třídy I a MUSÍ být uzemněný

Tento spotřebič se dodává s trojžilovým napájecím kabelem s následujícím barevným značením vodičů:

Hnědý = L neboli fáze

Modrý = N neboli nulový vodič

Zelenožlutý = E neboli uzemněn

EU N (Modrý) L (Hnědý) (Zelenožlutý) UK DVOUPÓLOVÝ ČELNÍ VYPÍNAČ S JIŠTĚNÍM POUŽIJTE 3A JIŠTĚNÍ

Jištění musí mít jmenovitý proud 3 A.

Seznam standardního instalačního příslušenství

Specifikace	Ilustrační obrázek	Počet
Plášť		1
Horní část ventilační šachty		1
Dolní část ventilační šachty		1
Spona dolní části ventilační šachty		1
Spona horní části ventilační šachty		1
Závěsná deska		1
Hmoždinky φ8Bílá barva φ8 × φ6		9
ŠroubyST4,0 × 30		9
Šrouby φ7,2ST4,0 × 8		2

INSTALACE (montáž na stěnu)

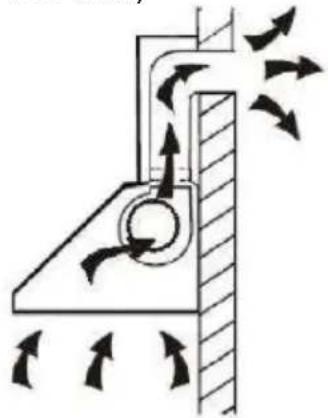

Pokud máte výstup vzduchu ven, lze odsavač par připojit k odvodnímu potrubí (smaltovanému, hliníkovému, ohebnému potrubí nebo potrubí z nehovlavého materiálu s vnitřním průměrem 150 mm)

1. Před instalací jednotku vypněte a vytáhněte ze zásuvky.

1. Odsavač par by měl být umístěn ve vzdálenosti 65\~75 cm nad varnou plochou, aby se dosáhlo nejlepšího účinku.

65cm 75cm

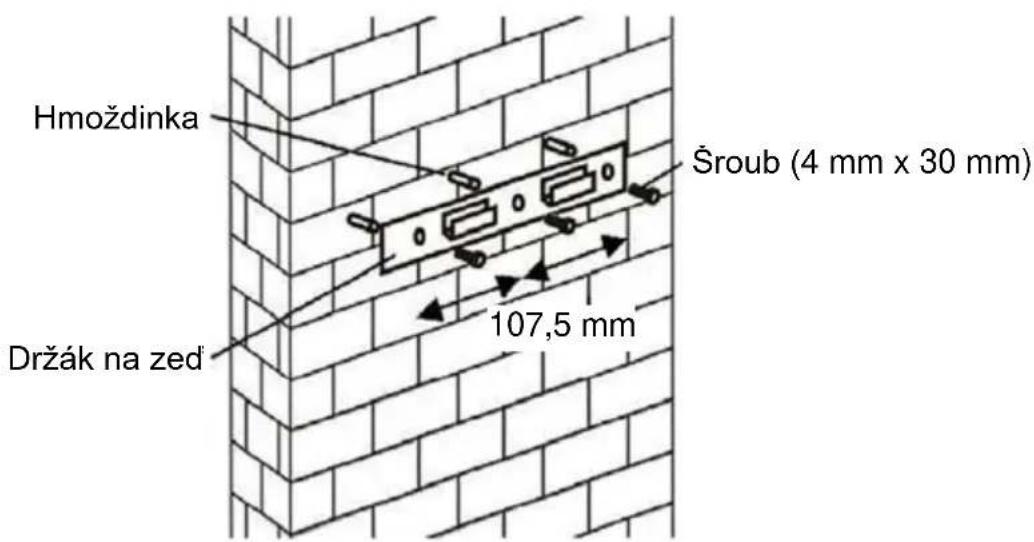

1. Vyvrtejte 3 otvory o průměru 8 mm pro umístění držáku. Přišroubujte držák na stěnu a utáhněte jej pomocí dodaných šroubů.

Hmoždinka Šroub (4 mm x 30 mm) Držák na zed 107,5 mm

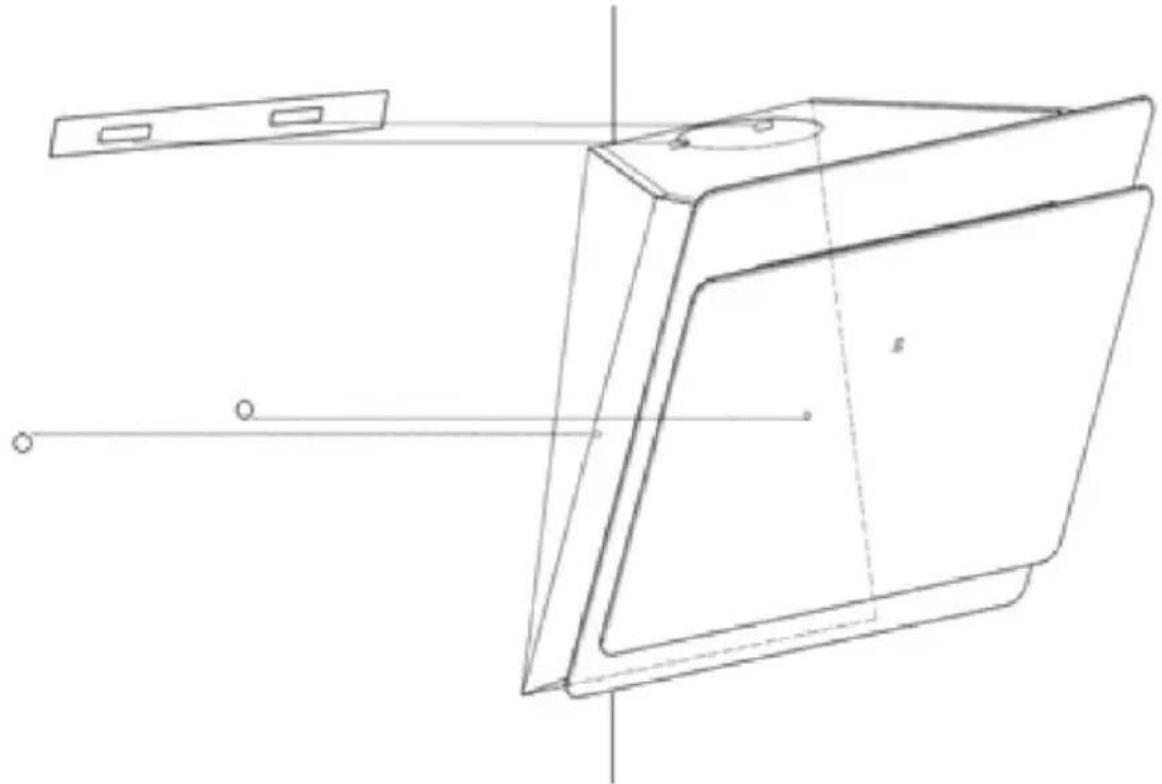

Pro model s nakloněným panelem

- Před instalací je nutné vyvrtat další dva 8mm otvory pro upevňovací šrouby a hmoždinky. Pro šikmé modely

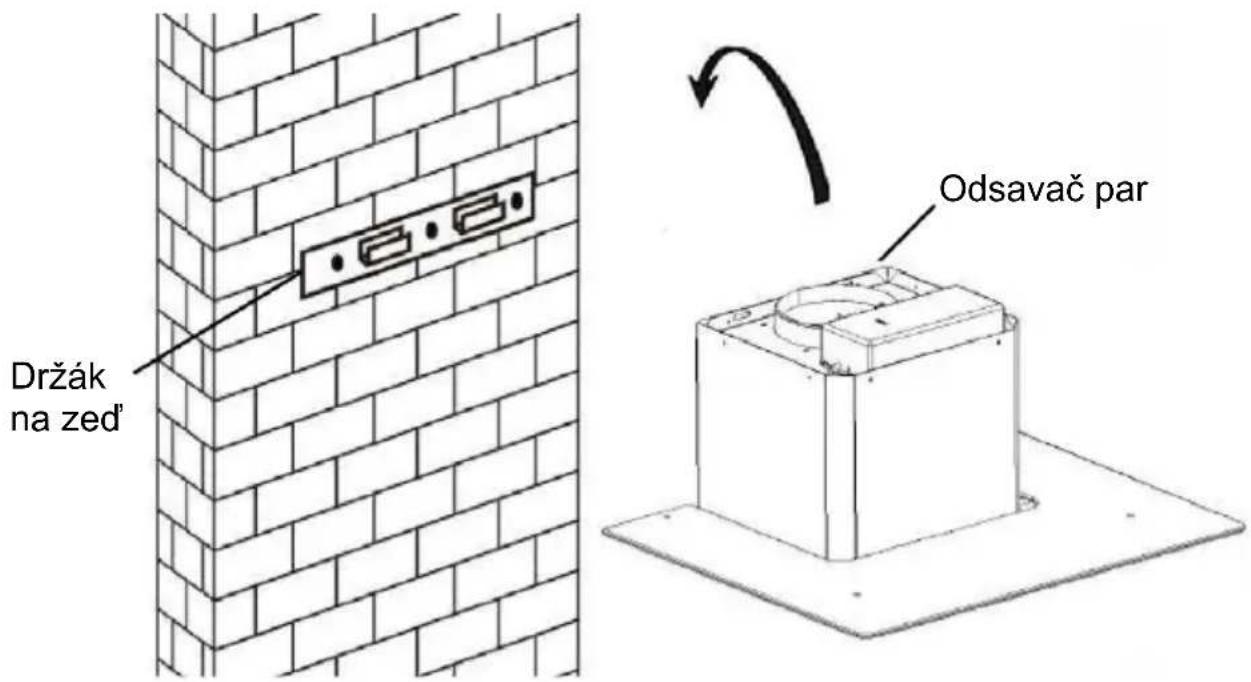

1. Odsavač par vyzvedněte a zavěste jej na háček na držáku.

Držák na zed' Odsavač par

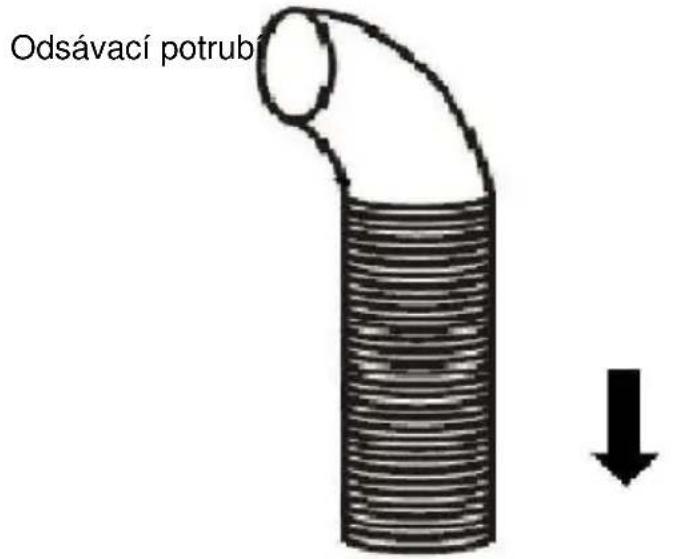

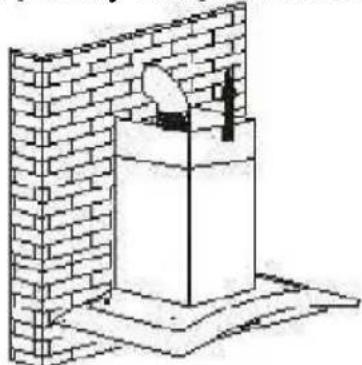

1. Nainstalujte na výstup vzduchu odsavače par jednocestný ventil. Poté připojte odsávací potrubí k jednosměrnému ventilu, jak je znázorněno níže.

Odsávací potrub

i. Umístěte sklo do vhodné polohy nad odsavač par.
ii. Připevněte 4 šrouby a podložkami. Aby sklo neprasklo, neutahujte šrouby příliš silně.

7.

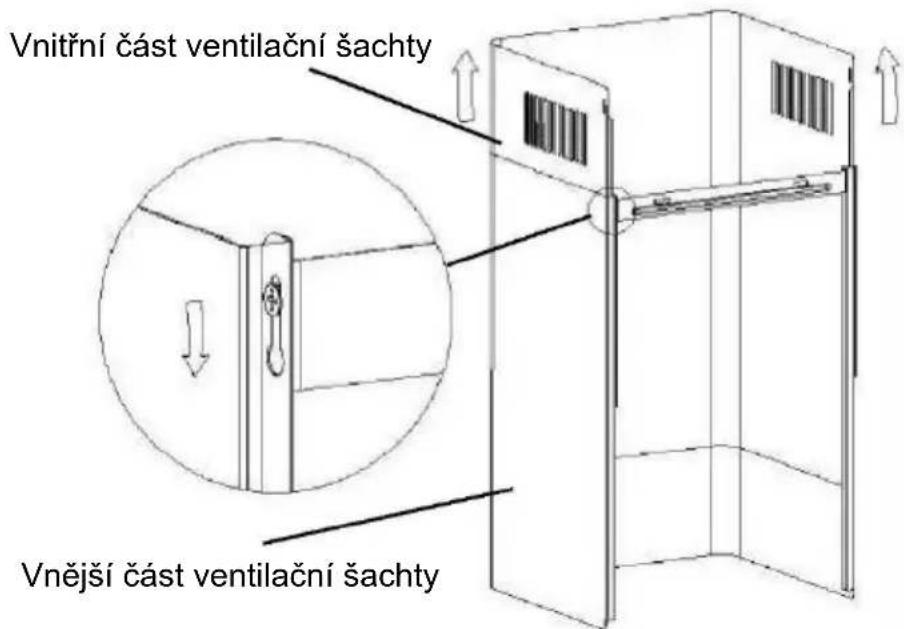

i. Vložte vnitřní část ventilační šachty do vnější. Poté vytáhněte vnitřní část ventilační šachty směrem nahoru. Nastavte požadovanou výšku.

ii. Posunutím ventilační šachty nastavte její výšku. Po dosažení požadované výšky zavěste upevňovací otvor na upevňovací šrouby, jak je znázorněno na obrázcích níže.

Vnitřní část ventilační šachty Vnější část ventilační šachty

8.

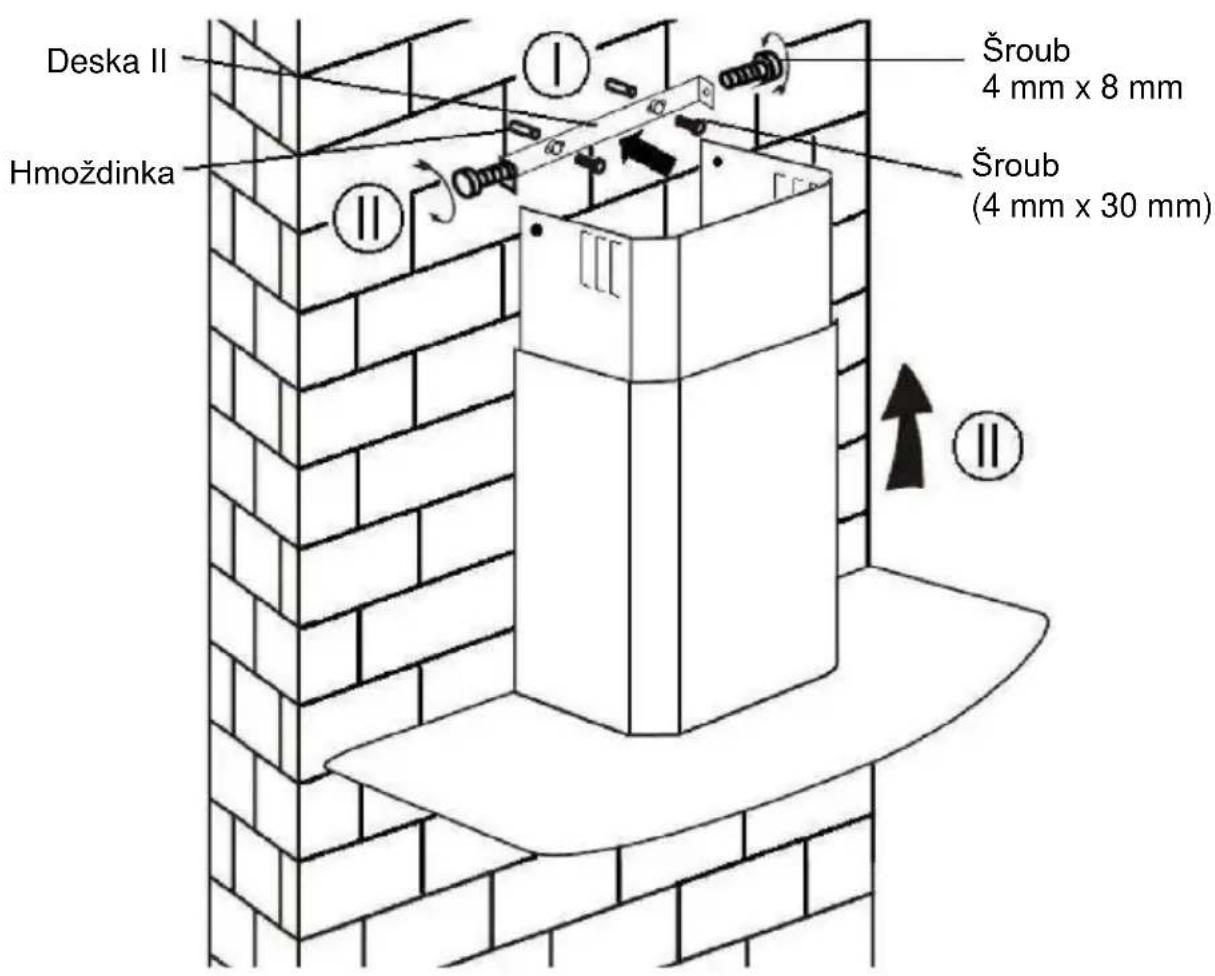

i. Vyvrtejte dva otvory o průměru 8 mm pro umístění desky II. Přišroubujte desku II na stěnu a utáhněte ji pomocí 2 dodaných šroubů.

ii. Namontujte šachtu na jednotku a upevněte ji pomocí 2 šroubů.

Deska II Hmoždinka Sroub 4 mm x 8 mm Sroub (4 mm x 30 mm)

Seznam standardního instalačního příslušenství

Specifikace	Ilustrační obrázek	Počet
Vzduchový deflektor		1
Držák		1
Hmoždinky φ8Bílá barva φ8 × φ6		2
ŠroubyST4,0 × 30		2
ŠroubyST3,5 × 12		2

INSTALACE (VZDUCHOVÝ DEFLEKTOR PRO MODELY TVARU T, S KLENUTÝM SKLEM A S ROVNÝM SKLEM)

Vzduchový deflektor je uváděn jako součást dodávky, nikoli jako volitelný.

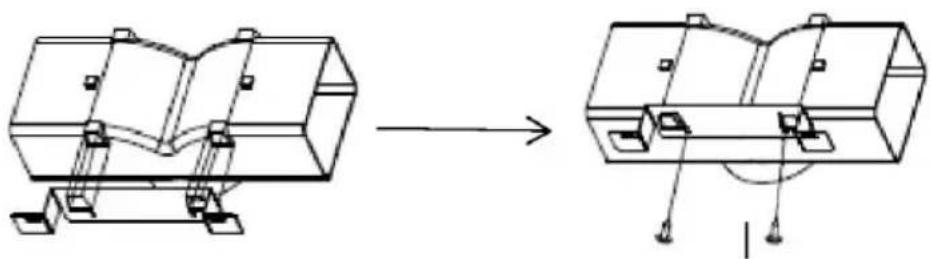

1. Před instalací ohněte oba konce držáku, jak je znázorněno níže:

① ②

1. Dvěma dodanými šrouby ST3,5 x 12 mm připevněte držák k plastovému výstupu tvaru T.

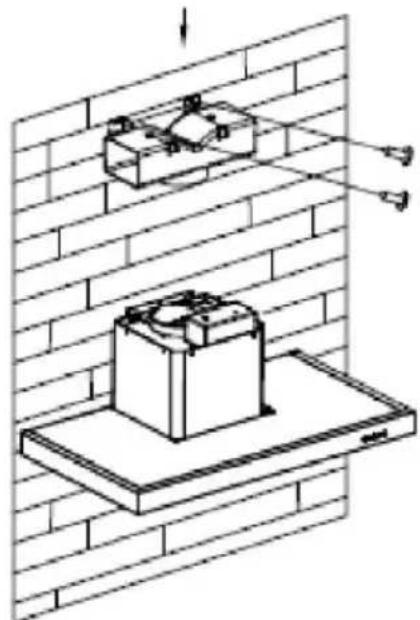

1. Vyvrtejte dva otvory pro hmoždinky, potom dvěma dodanými šrouby ST4 x 30 mm přišroubujte držák na stěnu a utáhněte šrouby.

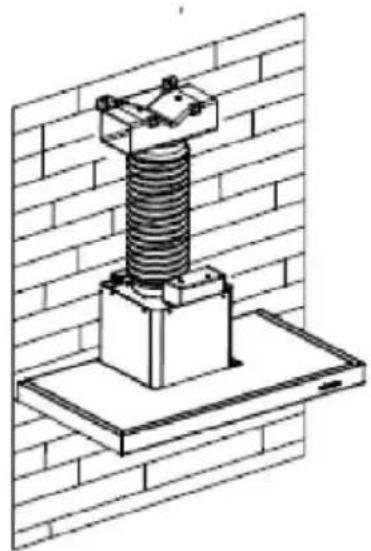

1. Připojte odváděcí trubku na výstup vzduchu odsavače par, jak je znázorněno níže:

1. Nainstalujte do jednotky komín a upevněte ho.

„Pamatujte: Plastový výstup tvaru T a klapky tvaru V nelze používat zároveň. Můžete je používat dvěma způsoby: 1) Přidejte klapku tvaru V ke stávajícímu výstupu. 2) Použijte plastový výstup tvaru T, nepřidávejte klapku tvaru V.“

„Poznámka: Tento výrobek se dodává s klapkou tvaru V jako příslušenstvím. Toto příslušenství není nezbytně nutné k instalaci, provozu a používání výrobku.“

INSTALACE (ODVOD VZDUCHU DOVNITŘ)

Pokud nemáte vývod ven, není odsávací potrubí nutné a instalace je podobná té, která je uvedena v části „INSTALACE (ODVOD VZDUCHU MIMO BUDOVU)“.

Filtr s aktivním uhlím lze používat k zachytávání pachů. Pokud chcete instalovat uhlíkový filtr, musíte nejprve odmontovat tukový filtr. Zatlačte pojistku a zatáhněte ji dolů.

Vložte uhlíkový filtr do jednotky a otočte jej doprava. To samé provedte na druhé straně.

○ Ujistěte se, že je filtr správně zajištěn. Jinak by se uvolnil, což by bylo nebezpečné.

o Po nasazení filtru s aktivním uhlím se sníží odsávací výkon.

POPIS SOUČÁSTÍ

Připojení k síti WiFi

Dlouze stiskněte ikonu WiFi a přejděte do režimu připojení: když podsvícení ikony WiFi bliká, znamená to, že se WiFi připojuje, když podsvícení ikony WiFi svítí, znamená to, že je připojeno, totéž platí pro pohotovostní režim; znovu dlouze stiskněte ikonu WiFi a připojení se zruší;

Tlačítko zvýšení rychlosti

Pro zvýšení rychlosti ventilátoru.

Tlačítko snížení rychlosti

Pro snížení rychlosti ventilátoru.

Tlačítko osvětlení

Digitální displej

Zobrazování rychlosti ventilátoru: „1“ pro nízkou rychlost, „2“ pro střední rychlost, „3“ pro vysokou rychlost, „4“ pro funkci Booster.

Časovač: Stiskněte a 1 sekundu podržte tlačítka + a - . Digitální displej bude blikat a zobrazovat pětiminutový odpočet. Po 5 minutách se motor a světlo automaticky vypnou a ozve se jednosekundový zvukový signál.

Funkce Booster

Tento odsavač par má funkci Booster. Chcete-li aktivovat funkci Booster, stiskněte tlačítko + pro rychlost 4, zadejte nejvyšší rychlost, zatímco je odsavač par v provozu, a rychlost se na 5 minut zvýší. Poté se opět sníží.

Stáhněte si aplikaci hOn

Ze všeho nejdříve byste si měli stáhnout aplikaci hOn a nainstalovat ji do svého mobilního zařízení. Poté svůj odsavač par zaregistrujte.

Obrázek odsavače par je pouze ilustrativní. Nemusí jej úplně vystíhovat.

1- Držte stisknuté tlačítko WiFi, dokud nezačne blikat ikona. Po skončení párování bude ikona WiFi nepřetržitě svítit.

ÚDRŽBA

Nejprve vypněte spotřebič a vytáhněte zástrčku ze zásuvky.

I. Pravidelné čištění

Použijte měkký hadr namočený do vody s rozpuštěným mýdlem nebo kuchyňským mycím prostředkem. Při čištění jednotky nikdy nepoužívejte drátěnky, chemikálie, drsné materiály nebo hrubé kartáče.

II. Čištění tukového filtru jednou za měsíc

DŮLEŽITÉ: Čištění filtru každý měsíc brání vzniku rizika požáru.

Ve filtru se usazuje tuk, kouř a prach, proto filtr přímo ... ovlivňuje účinnost odsavače par. Pokud není filtr čištěn, zbytky tuku (které mohou být hořlavé) jej nasytí. Čistěte běžným čisticím prostředkem pro domácnost.

III. Čištění filtru s aktivním uhlím jednou za rok

Platí POUZE pro jednotku, která je instalována jako recirkulační (odsávání není vyvedeno mimo budovu). Tento filtr zachytává pachy a musí být vyměněn nejméně jednou za rok, podle toho, jak často je odsavač par používán.

IV. Výměna žárovky

Odstraňte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je třeba vyměnit – najdete ji ve svítidle, které se nachází uvnitř odkryté části skleněné stříšky.

Odpojte bod zapojení světla a vyjměte objímky a kabeláž z odsavače.

Důležité: Žárovky není možné vyměnit jednotlivě, je nutné pořídit žárovky, objímky a kabeláž jako kompletní díl. (LED světlo: MAX 1.5 W)

Namontujte náhradní žárovky, objímky a kabeláž stejným způsobem jako původní žárovky. Poté znovu připojte bod zapojení světla.

Nasad'te zpět skleněnou stříšku odsavače a upevněte ji šrouby. Ujistěte se, že jsou všechny šrouby řádně utažené.

ŘEŠENÍ PROBLÉMŮ

Závada	Příčina	Řešení
Světlo svítí, ale ventilátor nefunguje	Zaseknutá lopatka ventilátoru.	Vypněte jednotku a požádejte o opravu kvalifikovaného servisního technika.
	Poškozený elektromotor.
Nefunguje ani světlo ani ventilátor	Spálená halogenová žárovka.	Vyměňte žárovku za novou se stejnými parametry.
	Uvolněný kabel napájení.	Zapojte jednotku znovu do zásuvky.
Velké vibrace jednotky	Poškozená lopatka ventilátoru.	Vypněte jednotku a požádejte o opravu kvalifikovaného servisního technika.
	Elektromotor ventilátoru není řádně upevněn.	Vypněte jednotku a požádejte o opravu kvalifikovaného servisního technika.
	Jednotka nevisí správně v držáku.	Odmontujte jednotku a zkontrolujte, zda je držák ve správné poloze.
Nefunguje správně sání	Velká vzdálenost mezi jednotkou a plotnou.	Nastavte vzdálenost na 65 až 75 cm.

Technologie	Wi-Fi
Standard	802.11 b/g/n
Frekvenční pásmo [MHz]	2400 MHz – 2483.5 MHz
Maximální výkon [mW]	100 mW

Informace o výrobku pro síťové zařízení
Příkon výrobku s připojením k síti v pohotovostním režimu, pokud jsou připojené všechny porty pevné sítě a jsou aktivovány všechny porty bezdrátové sítě:	2 W
Jak aktivovat port bezdrátové sítě:	Pokud je odsavač par zaregistrován v aplikaci, port bezdrátové sítě aktivujete zapnutím odsavače.
Jak deaktivovat port bezdrátové sítě:	Pokud odsavač par není zaregistrován v aplikaci, port bezdrátové sítě deaktivujete vypnutím odsavače. Pokud odsavač par není zaregistrován v aplikaci, bude bezdrátový síťový port deaktivován, i když je odsavač zapnutý.

ZÁKAZNICKÁ ASISTENČNÍ SLUŽBA

Pokud nemůžete zjistit příčinu provozní anomálie, vypněte spotřebič a kontaktujte asistenční službu.

SÉRIOVÉ ČÍSLO VÝROBKU. Kde ho najdu?

Je důležité, abyste asistenční službě sdělili kód výrobku a jeho sériové číslo (16znakový kód začínající číslicí 3), které najdete v záručním listě nebo na výrobním štítku umístěném na spotřebiči.

Pomůže vám to vyhnout se zbytečným cestám techniků, čímž ušetříte příslušné poplatky za výjezd.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektrické spotřebiče nelze likvidovat jako domovní odpad. Recyklujte je v příslušném sběrném místě. Doporučení k recyklaci získáte od místního úřadu nebo prodejce.

Tento spotřebič je označen podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ).

Zajištěním správné likvidace tohoto výrobku pomůžete předcházet případným negativním důsledkům pro životní prostředí a lidské zdraví, k nimž by jinak mohlo docházet při nesprávné manipulaci s tímto výrobkem.

Symbol na výrobku označuje, že tento výrobek nesmí být likvidován jako domovní odpad. Musí se odevzdat do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

Nebezpečenstvo zásahu elektrickým prúdom

Účelom tohto svietidla je zabezpečit' osvetlenie na použitie výrobku.

Tento spotrebič sa dodáva s 3-jadrovým sieťovým káblom s nasledovnými farbami:

Hnedá = L alebo živý

Pre model so šikmým panelom

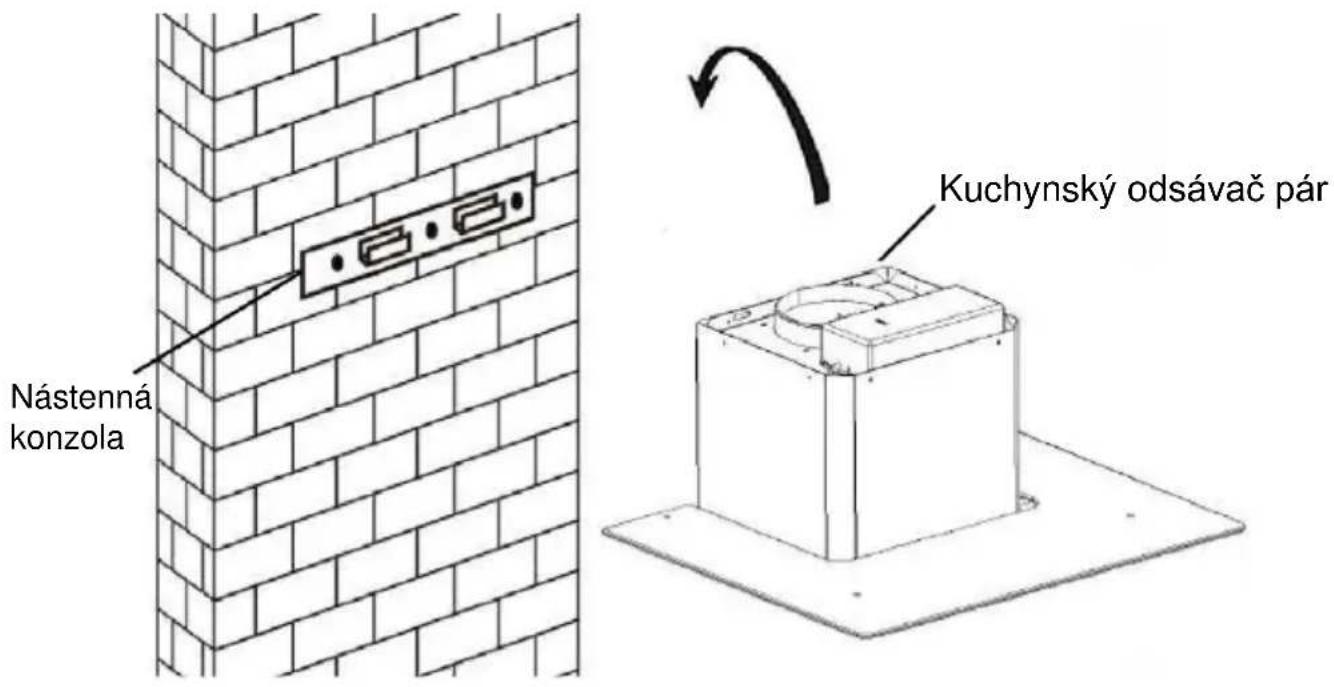

1. Odložte odsávač pár a zaveste ho na hák nástennej konzoly.

Nástenná konzola Kuchynský odsávač pár

1. Nainštalujte komín na jednotku a upevnite ho.

Filter s aktivnym uhlím je možné použit' na zachytenie zápachu.

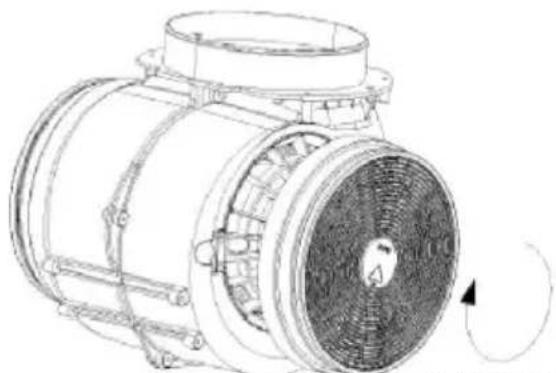

Zapojte filter s aktivnym uhlím do jednotky a otočte ho v smere hodinových ručičiek. Ten istý postup opakujte na druhej strane.

○ Po osadení filtra s aktívnym uhlím sa odsávací výkon zníži

OPIS OVLÁDACÍCH PRVKOV

Tlačidlo na zníženie rýchlosti

Na zníženie otáčok ventilátora.

Tlačidlo svetla

Digitálny displej

1- Podržte stlačené tlačidlo WiFi, kým ikona nezačne blikat' Po dokončení párovania sa ikona Wi-Fi rozsvieti.

ÚDRŽBA

Pred čistením vypnite spotrebič a vytiahnite zástrčku zo zásuvky.

I. Pravidelné čistenie

SÉRIOVÉ ČÍSLO VÝROBKU. Kde ho nájdem?
