MANUAL DE UTILIZADOR CTS6CBP8XWIFI CANDY

FUNCIONAMIENTO....71

MANTENIMIENTO 73

MANUAL DO UTILIZADOR E DE INSTALAÇÃO

ÍNDICE

INTRODUÇÃO 96

PRECAUÇÃO DE SEGURANÇA 96

ESPECIFICAÇÃO 99

INSTALAÇÃO (VENTILAÇÃO EXTERIOR) 100

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 108

DESCRIÇÃO DOS COMPONENTES 109

FUNCIONAMENTO 109

MANUTENÇÃO 111

RESOLUÇÃO DE PROBLEMAS 112

CONFORMIDADE COM AS DIRETIVAS 113

PROTEÇÃO DO AMBIENTE 113

INTRODUÇÃO

Obrigado por escolher este exaustor.

Este manual de instruções foi concebido para lhe fornecer todas as instruções necessárias para a instalação, utilização e manutenção do aparelho. Para operar a unidade de forma correta e em segurança, leia este manual de instruções cuidadosamente antes da instalação e utilização do aparelho.

O exaustor usa materiais de alta qualidade, e foi concebido com um design dinâmico. Equipado com uma ventoinha centrífuga e um motor elétrico de grande potência, fornece igualmente uma grande potência de aspiração, uma operação de baixo ruído, filtro de gordura antiaderente e instalação de montagem fácil.

A Candy Hoover Group Srl declara, por este meio, que o equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com os requisitos estatutários pertinentes (para o mercado do Reino Unido).

O texto integral da declaração de conformidade está disponível no seguinte endereço Internet: www.candy-group.com.

PRECAUÇÃO DE SEGURANÇA

□ Nunca permita que crianças operem o aparelho.
O exaustor é apenas para uso doméstico, não é adequado para churrascos, churrasqueiras ou outros fins comerciais.
O exaustor e os seus filtros devem ser limpos regulamente para serem mantidos em boas condições de funcionamento.
□ Limpe o exaustor de acordo com o manual de instruções e proteja a unidade do perigo de incêndio.
☐ Proíba cozinhar diretamente a partir do fogão a gás.
Mantenha uma boa ventilação na divisão da cozinha.
□ Antes de ligar este aparelho verifique se o cabo de alimentação não está danificado. O cabo de alimentação deve ser substituído apenas por pessoal de serviço qualificado.
☐ Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos a gás ou outros combustíveis;
O ar não deve ser descarregado num tubo de chaminé utilizado para evacuar fumos de aparelhos que utilizem gás ou outros combustíveis;
Os regulamentos referentes à descarga de ar têm de ser cumpridos.

Este aparelho não está concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, exceto se estiverem sob supervisão ou instrução referente à utilização do aparelho por uma pessoa responsável pela sua segurança.
As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
□ Não prepare receitas flambadas por baixo do exaustor.
CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com o aparelho

Perigo de choque elétrico

Ligue esta unidade a uma tomada com devida ligação de terra. Em caso de dúvida, informe-se junto de um técnico qualificado.

No caso de incumprimento destas instruções, isso pode resultar em morte, incêndio ou choque elétrico.

A lâmpada utilizada neste produto não é adequada para ser utilizada na iluminação de uma divisão.

O objetivo desta lâmpada é fornecer iluminação para a utilização do produto.

Instalação elétrica

Todo a instalação tem de ser realizada por uma pessoa competente ou por um eletricista qualificado. Antes de ligar a alimentação da rede, certifique-se de que a tensão da rede corresponde à tensão na placa de classificação.

Ligação direta

O aparelho deve ser ligado diretamente à rede elétrica utilizando um disjuntor omnipolar com uma abertura mínima de 3 mm entre os contactos.

O instalador deve certificar-se de que foi efetuada a ligação elétrica correta e que está em conformidade com o diagrama de cablagem.

O cabo não deve ficar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos. Se o cabo de alimentação estiver danificado, este deve ser substituído por um cabo ou conjunto especial disponíveis pelo fabricante ou pelo seu agente de serviço.

AVISO: Este é um aparelho de classe I e TEM de ser ligado à terra

Este aparelho é fornecido com um cabo de rede de 3 núcleos colorido do seguinte modo:

Castanho = L ou vivo

Azul = N ou Neutro

Verde e Amarelo = E ou Terra

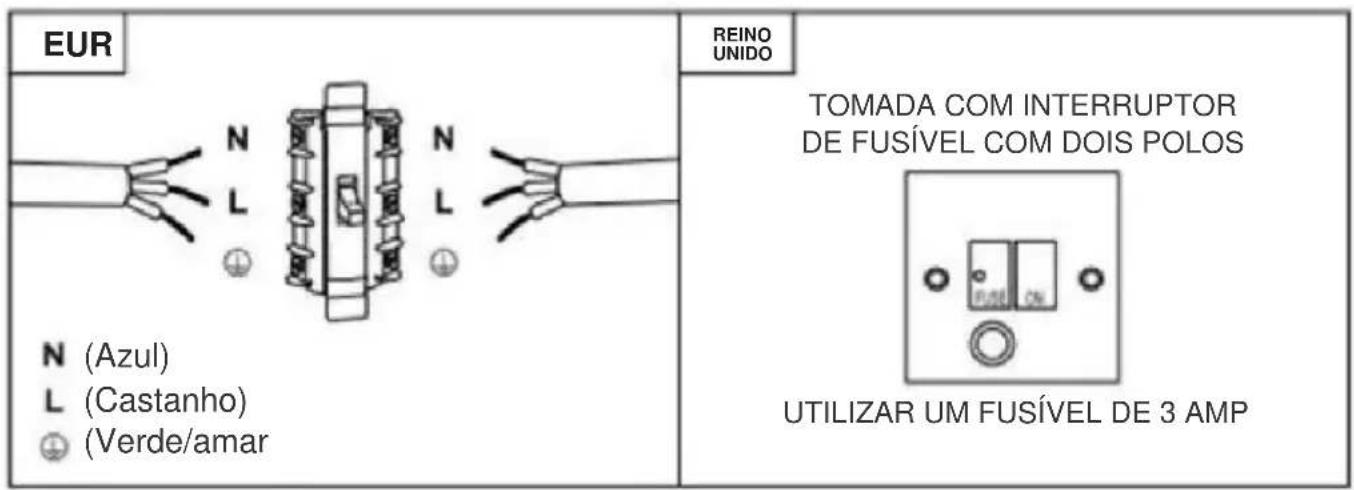

EUR N (Azul) L (Castanho) (Verde/amar) REINO UNIDO TOMADA COM INTERRUPTOR DE FUSÍVEL COM DOIS POLOS UTILIZAR UM FUSÍVEL DE 3 AMP

O fusível deve ter a classificação de 3 Amps.

Lista de acessórios de instalação padrão

Especificações.	Imagem de ilustração	Qtde
Invólucro		1
Chaminé superior		1
Chaminé inferior		1
Suporte de chaminé inferior		1
Suporte de chaminé superior		1
Tabuleiro de suspensão		1
8 buchas 8× 6 cor branca		9
ParafusosST4.0×30		9
parafusos 7.2 ST4.0×8		2

INSTALAÇÃO (montagem na parede)

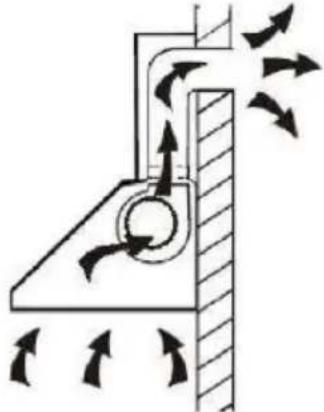

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como apresentado na imagem a seguir através de um tubo de extração (tubo flexível ou material não inflamável, esmalte ou alumínio com um diâmetro interior de 150 mm)

1. Antes de realizar a instalação, desligue a unidade e retire a ficha da tomada.

1. O exaustor deve ser colocado a uma distância de 65\~75 cm da superfície onde se cozinha para obter um melhor resultado.

65cm 75cm

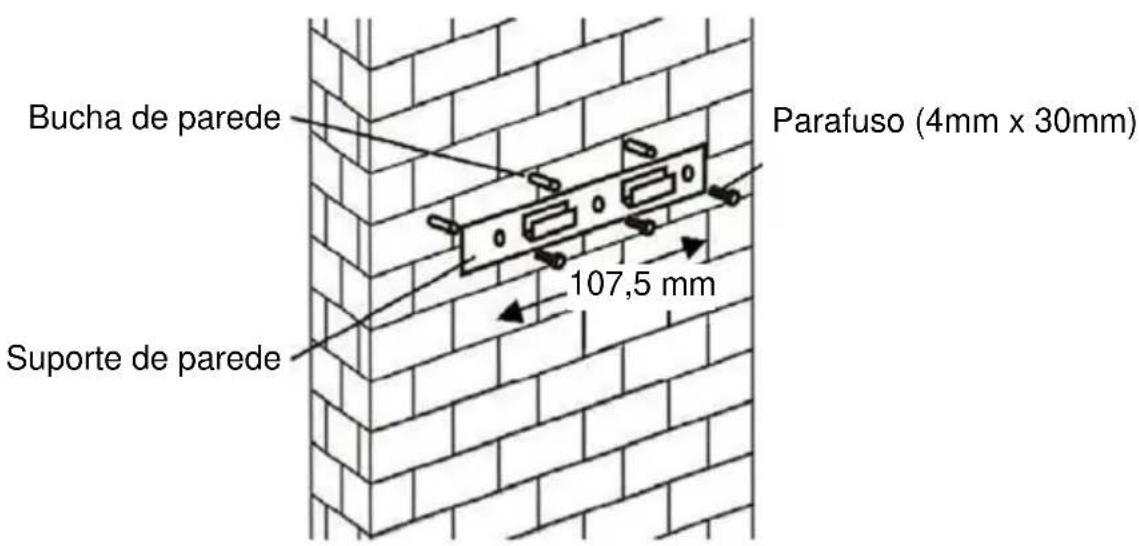

1. Faça 3 furos de 8 milímetros para acomodar o suporte. Enrosque e aperte o suporte na parede com os parafusos fornecidos.

Bucha de parede Parafuso (4mm x 30mm) 107,5 mm Suporte de parede

Modelo para painel inclinado

- Necessidade de efetuar furos adicionais de 2x8 mm e parafusos de fixação e buchas antes da instalação. Para modelos simples

Suporte de parede Exaustor de cozinha

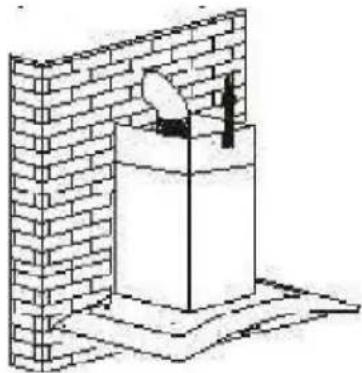

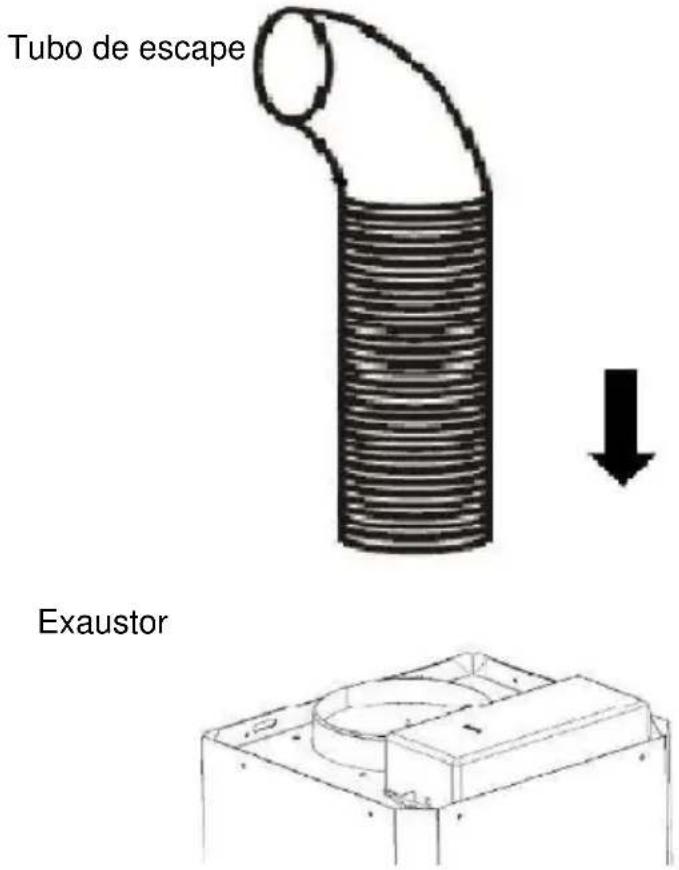

1. Fixe a válvula unidirecional à saída de ar do exaustor. Em seguida, prenda o tubo de escape na válvula unidirecional, como mostrado abaixo.

Tubo de escape Exaustor

6.

i. Coloque o vidro na posição adequada sobre o exaustor.

ii. Fixe com os 4 parafusos e a anilha. Para evitar a rachar o vidro, não aperte demasiado os parafusos.

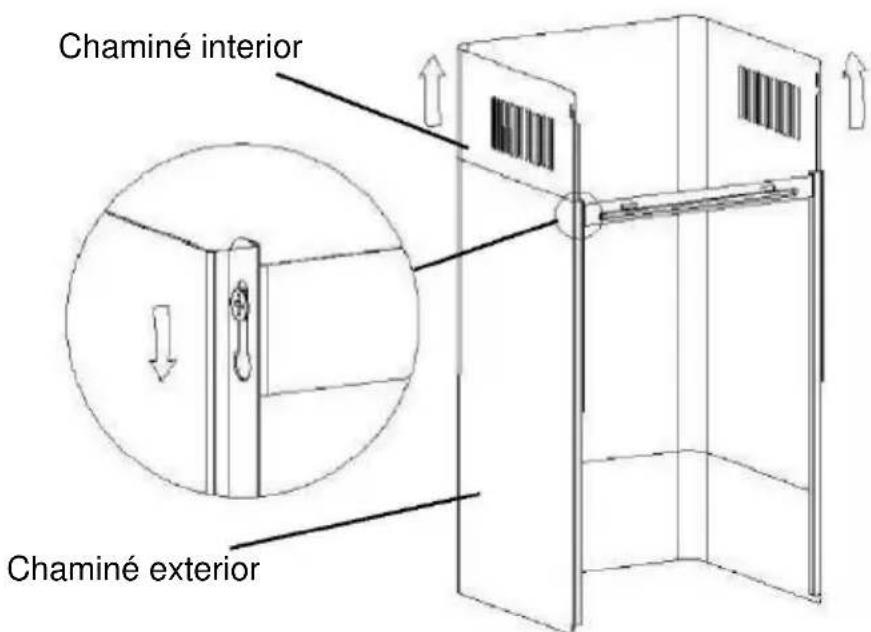

i. Coloque a chaminé interior na chaminé exterior. Em seguida, puxe a chaminé interna para cima. Ajuste para alcançar a altura necessária.

ii. Deslize a chaminé para ajustar a altura da chaminé. Quando a altura for atingida, pendure o orifício de fixação nos parafusos de fixação conforme mostrado nas imagens em baixo.

Chaminé interior Chaminé exterior

7.

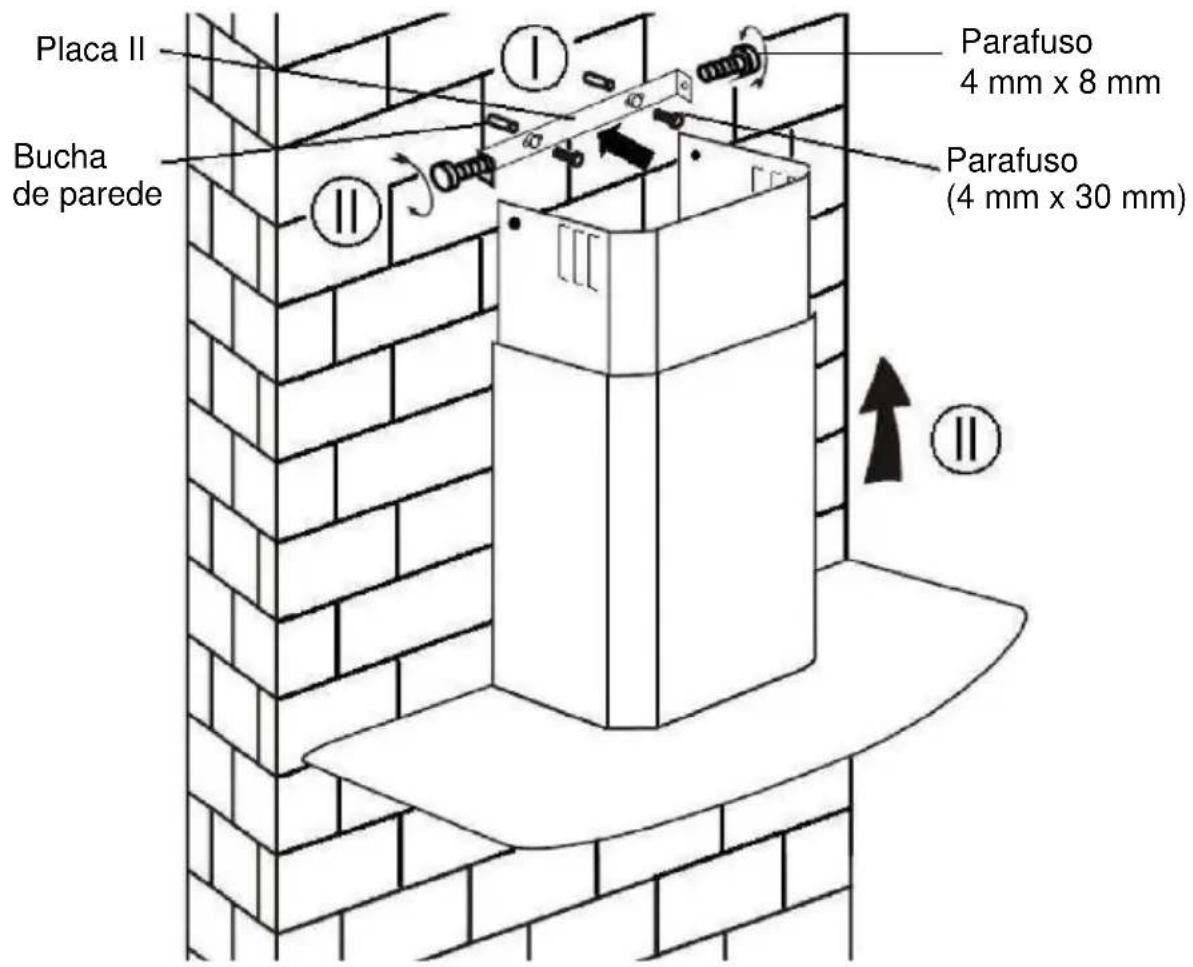

i. Faça 2 x 8 mm furos para acomodar a placa II. Enrosque e aperte a placa II na parede com os 2 parafusos fornecidos.
ii. Monte a chaminé na unidade e fixe-a com 2 parafusos.

Placa II Bucha de parede Parafuso 4 mm x 8 mm Parafuso (4 mm x 30 mm) II

Lista de acessórios de instalação padrão

Especificações.	Imagem de ilustração	Qtde
Deflector de ar		1
Suporte		1
φ8 buchas φ8×φ6 cor branca		2
Parafusos ST4.0×30		2
Parafusos ST3.5×12		2

INSTALAÇÃO (DEFLETOR DE AR PARA FORMA EM T, VIDRO CURVO, MODELOS PLANOS DE VIDRO):

O deflector do ar é mencionado como incluído e não opcional.

1. Antes da instalação, curve ambas as extremidades do suporte como mostrado abaixo:

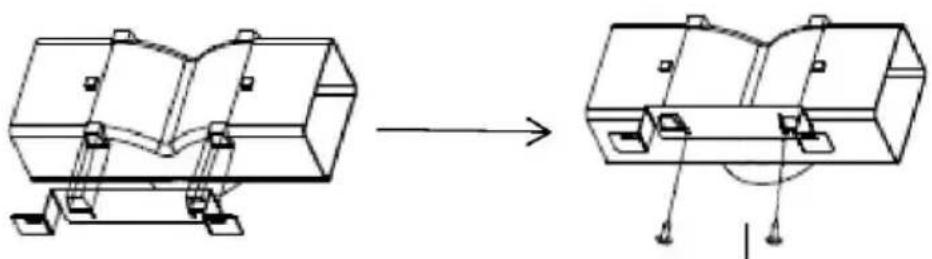

1. Fixe o suporte na saída de plástico em forma de T com 2 parafusos St3.5x12 mm fornecidos.

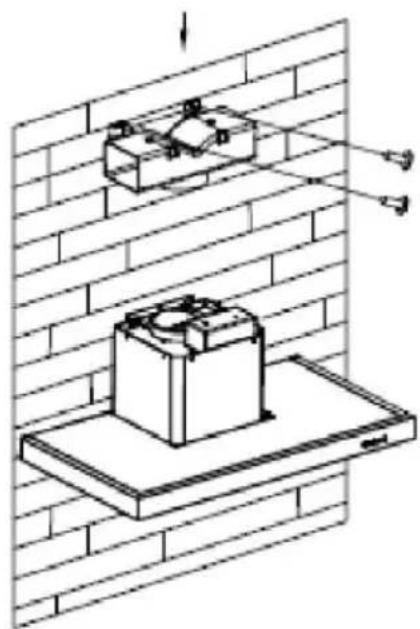

1. Faça 2 furos para acomodar as buchas de parede, em seguida, enrosque e aperte o suporte na parede com 2 parafusos ST4x30mm fornecidos.

1. Instale a chaminé na unidade e fixe-a.

o "Por favor, tome nota: A tomada de plástico em forma de T e as abas em v não pode ser utilizadas ao mesmo tempo. Pode usá-las de duas maneiras: 1) Adicionar a aba em v na saída existente; 2) Use a tomada de plástico em forma de T, sem adicionar a aba em v."

o “Nota: O produto é fornecido com um acessório de aba em v. Este acessório não é obrigatório para instalação, operação e uso do produto.”

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não tiver uma saída para o exterior, o tubo de escape não é necessário e a instalação é semelhante ao que aparece na seção "INSTALAÇÃO (VENTILAÇÃO EXTERIOR)".

É possível usar um filtro de carvão ativado para captar odores.

Para instalar o filtro de carvão ativado, primeiro é necessário desprender o filtro de gordura. Pressione o fecho e puxe-o para baixo.

Encaixe o filtro de carvão ativado à unidade e rode-o para a direita. Repita a mesma operação do outro lado.

- Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.

- Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido

DESCRIÇÃO DOS COMPONENTES

Mantenha premido o ícone Wi-Fi e entre no modo de conexão: a retroiluminação do ícone WiFi continua a piscar indicando que a conexão está em curso, a retroiluminação do ícone WiFi fica acesa para indicar que está conectado e o mesmo para o modo de espera; prima o ícone Wi-Fi novamente e a conexão será interrompida;

Botão de aumento de velocidade

Para aumentar a velocidade do ventilador

Botão de diminuição da velocidade

Para diminuir a velocidade do ventilador.

Botão da luz

Visor digital

Indicação da velocidade da ventoinha: "1" para velocidade baixa, "2" para velocidade média, "3" para velocidade alta, "4" para função Boost

Temporizador rápido: Premir e durante 1 segundo, o visor digital fica intermitente e em contagem decrescente de 5 minutos, após 5 minutos o motor e a luz desligam-se automaticamente e o sinal sonoro toca durante 1 segundo.

Função booster

Este exaustor tem uma função booster. Para ativar o booster, prima + para a velocidade 4, entre na velocidade mais alta enquanto o exaustor está em uso e aumente a velocidade durante 5 minutos, antes de desacelerar novamente.

Descarregar a aplicação hOn

Descarregue primeiro a aplicação hOn e instale-a no seu dispositivo móvel. Em seguida, registe o seu exaustor.

INSCRIÇÃO DO EXAUSTOR CANDY

A imagem do exaustor tem o único propósito de o apresentar. Pode não ser perfeitamente representativa.

1- Prima o botão WiFi até o ícone começar a piscar. Quando o emparelhamento estiver concluído, o ícone WiFi fica aceso.

MANUTENÇÃO

Antes de limpar desligue o aparelho e retire a ficha da tomada.

I. Limpeza regular

Utilize um pano macio humedecido com água com sabão ligeiramente morna ou com detergente de limpeza doméstico. Nunca utilize peças metálicas, químicos, materiais ou escovas abrasivos para limpar a unidade.

II. Limpeza mensal do filtro de gordura

ESSENCIAL: Limpe o filtro todos os meses para evitar qualquer risco de incêndio.

O filtro recolhe gordura, fumo e pó por isso o filtro afeta... diretamente a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencialmente inflamáveis) saturarão o filtro. Limpe-o com um produto detergente de limpeza doméstico.

Aplique APENAS na unidade instalada como uma unidade de recirculação (não ventilada para o exterior). Este filtro captura odores e tem de ser substituído pelo menos uma vez por ano consoante a frequência com que utiliza o exaustor.

IV. Substituir uma lâmpada

Remova os parafusos do vidro, retire o vidro do exaustor. Procure a lâmpada que precisa de ser substituída, vai encontrá-la localizada no candeeiro que está dentro da seção exposta da pala.

Desconecte o ponto da cablagem de luz e remova os casquilhos e a cablagem do exaustor. Importante: Não é possível substituir as lâmpadas individualmente, será necessário obter as lâmpadas, suportes e cabos como uma peça completa. (Luz LED: MÁX 1.5W)

Ajuste as lâmpadas de substituição, os suportes das lâmpadas e a cablagem da mesma forma que os originais. Em seguida, volte a ligar o ponto de cablagem de luz.

Volte a colocar o vidro do exaustor e prenda os parafusos de vidro. Certifique-se de que os parafusos estão apertados completamente.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
Luz acesa, mas a ventoinha não funciona	A lâmina da ventoinha está bloqueada.	Desligue a unidade e deixe a reparação do aparelho apenas a cargo de pessoa de serviço qualificado.
	O motor está danificado.
A luz e a ventoinha não trabalham	Lâmpada de halogéneo fundida.	Substitua a lâmpada por uma de classificação correta.
	O cabo de alimentação está solto.	Volte a ligá-lo à rede elétrica.
Vibração acentuada da unidade	A lâmina da ventoinha está danificada.	Desligue a unidade e deixe a reparação do aparelho apenas a cargo de pessoa de serviço qualificado.
	O motor da ventoinha não está bem preso.	Desligue a unidade e deixe a reparação do aparelho apenas a cargo de pessoa de serviço qualificado.
	A unidade não está pendurada corretamente no suporte.	Retire a unidade e verifique se o suporte está no local correto.
O desempenho de sucção não é bom	Existe uma distância demasiado longa entre a unidade e a superfície para cozinhar	Reajuste a distância para 65 a 75 cm

Tecnologia	Wi-Fi
Norma	802.11 b/g/n
Banda(s) de frequência [MHz]	2400 MHz - 2483.5 MHz
Potência máxima [mW]	100 mW

Informação sobre o produto para equipamentos em rede
o consumo de potência do produto com a rede em standby, se todas as portas de rede estiverem ligadas e todas as portas de rede wireless estiverem ativadas:	2W
Como ativar a porta de rede sem fios:	Se o exaustor tiver sido registado na aplicação, ligu o exaustor para ativar a porta de rede wireless.
Como desativar a porta de rede wireless:	Se o exaustor tiver sido registado na aplicação, ligue o exaustor para desativar a porta de rede wireless. Se o exaustor não tiver sido registado na aplicação, a porta da rede wireless ficará desativad mesmo que o exaustor esteja ligado.

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da anomalia de operação, desligue o aparelho e contacte o Serviço de Assistência.

NÚMERO DE SÉRIE DO PRODUTO. Onde posso encontrá-lo?

É importante que informe o Serviço de Assistência do seu código de produto e o seu número de série (um código de 16 caracteres que começa com o número 3); este pode ser encontrado no certificado de garantia ou na placa de dados localizada no aparelho.

Ajuda a evitar viagens deslocações desnecessárias dos técnicos, poupando assim as taxas de chamada correspondentes.

PROTEÇÃO DO AMBIENTE

Os resíduos de produtos elétricos não devem ser eliminados juntamente com os resíduos domésticos. Recicle o aparelho quando existirem instalações disponíveis para o efeito.

Consulte a sua Autoridade Local ou o revendedor para obter a conselhos de reciclagem.

Este aparelho está marcado de acordo com a Diretiva europeia 2012/19/CE sobre resíduos de equipamentos elétricos e eletrónicos (REEE).

Ao assegurar que este produto é eliminado devidamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas pelo manuseamento inadequado de resíduos deste produto.

O símbolo no produto indica que este produto não pode ser tratado como resíduo doméstico. Em vez disso este deve ser entregue num local de recolha aplicável para reciclagem de equipamento elétrico e eletrónico. A eliminação tem de ser realizada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para informação mais detalhada acerca do tratamento, recuperação e reciclagem deste produto contacte o gabinete público competente, o seu serviço de depósito de resíduos domésticos, ou a loja onde adquiriu o produto.
