MANUAL DE USUARIO CTS6CBP8XWIFI CANDY

MANUAL DE USO E INSTALACIÓN

CONTENIDO

INTRODUCCIÓN 59

PRECAUCIONES DE SEGURIDAD....59

RIESGO DE DESCARGA ELÉCTRICA....60

INSTALACIÓN ELÉCTRICA 61

INSTALACIÓN (MONTAJE EN LA PARED)......63

INSTALACIÓN (SALIDA INTERIOR) 70

DESCRIPCIÓN DE LOS COMPONENTES....71

RESOLUCIÓN DE PROBLEMAS....74

SERVICIO DE ASISTENCIA AL CLIENTE....75

PROTECCIÓN MEDIOAMBIENTAL....75

INTRODUCCIÓN

Gracias por elegir esta campana extractora.

Este manual de instrucciones está diseñado para proporcionarle todas las instrucciones necesarias relacionadas con la instalación, el uso y el mantenimiento del electrodoméstico. Para que el electrodoméstico funcione correctamente y con seguridad, por favor lea este manual de instrucciones cuidadosamente antes de la instalación y el uso.

La campana extractora utiliza materiales de alta calidad, y está hecha con un diseño aerodinámico. Equipada con un motor eléctrico de gran potencia y un ventilador centrífugo, también proporciona una fuerte potencia de aspiración, un funcionamiento de bajo ruido, un filtro de grasa antiadherente y una instalación de fácil montaje.

Por la presente, Candy Hoover Group Srl declara que los equipos radioeléctricos cumplen con la Directiva 2014/53/UE y con los requisitos legales pertinentes (para el mercado UKCA). Se encuentra disponible el texto completo de la declaración de conformidad en la siguiente dirección de Internet: www.candy-group.com.

PRECAUCIONES DE SEGURIDAD

• No deje que los niños utilicen el electrodoméstico.
• La campana extractora es para uso doméstico exclusivamente y no puede utilizarse en barbacoas, asadores u otros establecimientos comerciales.
• La campana extractora y el filtro deben limpiarse de forma periódica para mantener el producto en buenas condiciones de uso.
• Limpie la campana extractora de acuerdo con el manual de instrucciones y mantenga el electrodoméstico fuera de peligro de quemaduras.
• La campana no debe utilizarse en un hornillo de gas. Durante su uso, asegúrese de que exista ventilación suficiente en la cocina.
• Antes de conectar este electrodoméstico, compruebe que el cable de alimentación no esté dañado. Un cable de suministro dañado debe ser reemplazado únicamente por personal de asistencia cualificado.
• Debe haber una ventilación adecuada de la habitación cuando se utilice la campana extractora al mismo tiempo que los

aparatos de gas u otros;

• No conecte el aparato a una salida de aire en la que se hayan conectado otros dispositivos que quemen gas u otros combustibles;
• Deben cumplirse las normas relativas a la salida de humos.
• Este aparato no está pensado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan sido supervisados o formados sobre el uso del dispositivo por parte de una persona responsable de su seguridad.
• Es necesario vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico.

- No flamee debajo de la campana extractora.

- PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con electrodomésticos de cocina

Riesgo de descarga eléctrica

Conecte este electrodoméstico únicamente a una toma de corriente con conexión a tierra. En caso de duda, busque el consejo de un técnico debidamente cualificado.

El incumplimiento de estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

La lámpara utilizada en este producto no es adecuada para su uso en la iluminación de una

habitación.El propósito de esta lámpara es proporcionar iluminación para usar el producto.

Instalación eléctrica

Toda la instalación debe ser realizada por un electricista cualificado u otro profesional competente. Antes de conectar la alimentación de la red, asegúrese de que la tensión de la red corresponda a la tensión que figura en la placa de datos.

Conexión directa

El electrodoméstico se conecta directamente a la corriente, utilizando un disyuntor omnipolar con una distancia mínima de 3 mm entre los contactos.

El instalador debe asegurarse de que la conexión a la red eléctrica se haya realizado correctamente y cumpliendo el esquema eléctrico.

El cable no debe doblarse ni aplastarse.

Revise regularmente el enchufe y el cable de alimentación para ver si están dañados. Si el cable de suministro está dañado, debe ser reemplazado por un cable o conjunto especial disponible en el fabricante o su agente del servicio de asistencia.

ADVERTENCIA: Este es un electrodoméstico de clase I y DEBE ser conectado a tierra. Este electrodoméstico se suministra con un cable de red de 3 núcleos del siguiente color:

Marrón = L (Live) o CORRIENTE

EUR N (Azul) L (marrón) (Verde/amarillo) UK SALIDA CON CONMUTACIÓN CON FUSIBLES DE DOBLE POLO USAR UN FUSIBLE DE 3 A

El fusible debe tener una capacidad de 3 A

Lista de accesorios de instalación estándar

Espec. Fig. Ilustración Cant.
Carcasa		1
Chimenea superior		1
Chimenea inferior		1
Soporte de la chimenea inferior		1
Soporte de la chimenea superior		1
Placa de soporte		1
Taquetes ∅8 - ∅8×∅6 color blanco		9
Tornillos ST4,0×30		9
Tornillos ∅ 7,2 ST4,0×8		2

INSTALACIÓN (montaje en la pared)

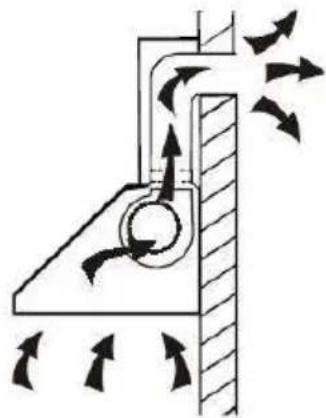

Si tiene una salida al exterior, su campana extractora puede conectarse como en la foto de abajo mediante un conducto de extracción (esmalte, aluminio, tubo flexible o material no inflamable con un diámetro interior de 150 mm).

1. Antes de la instalación, apague el electrodoméstico y desenchúfelo de la toma de corriente.

1. La campana extractora debe colocarse a una distancia de 65\~75 cm de la superficie de cocción para obtener resultados óptimos.

65cm 75cm

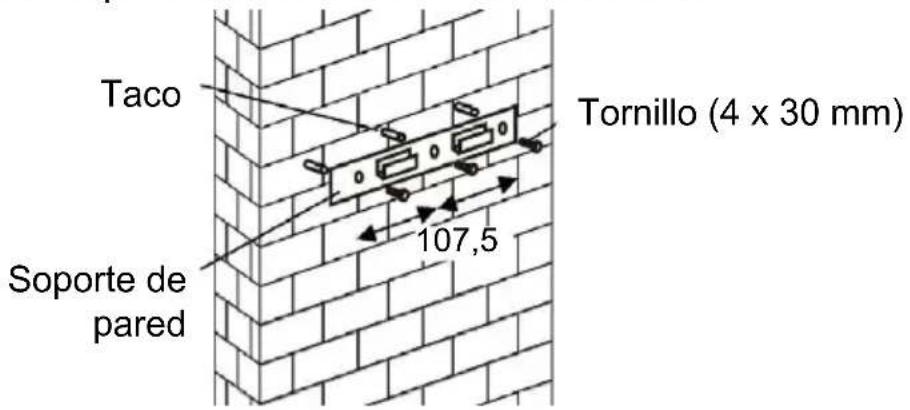

1. Perfore 3 agujeros de 8 mm para acomodar el soporte. Atornille y apriete el soporte en la pared con los tornillos suministrados.

Taco Soporte de pared 107,5 Tornillo (4 x 30 mm)

Para el modelo de panel inclinado

- Es necesario perforar agujeros adicionales de 2x8 mm y aplicar tornillos de fijación y tapones roscados antes de la instalación. Voor schuine modellen

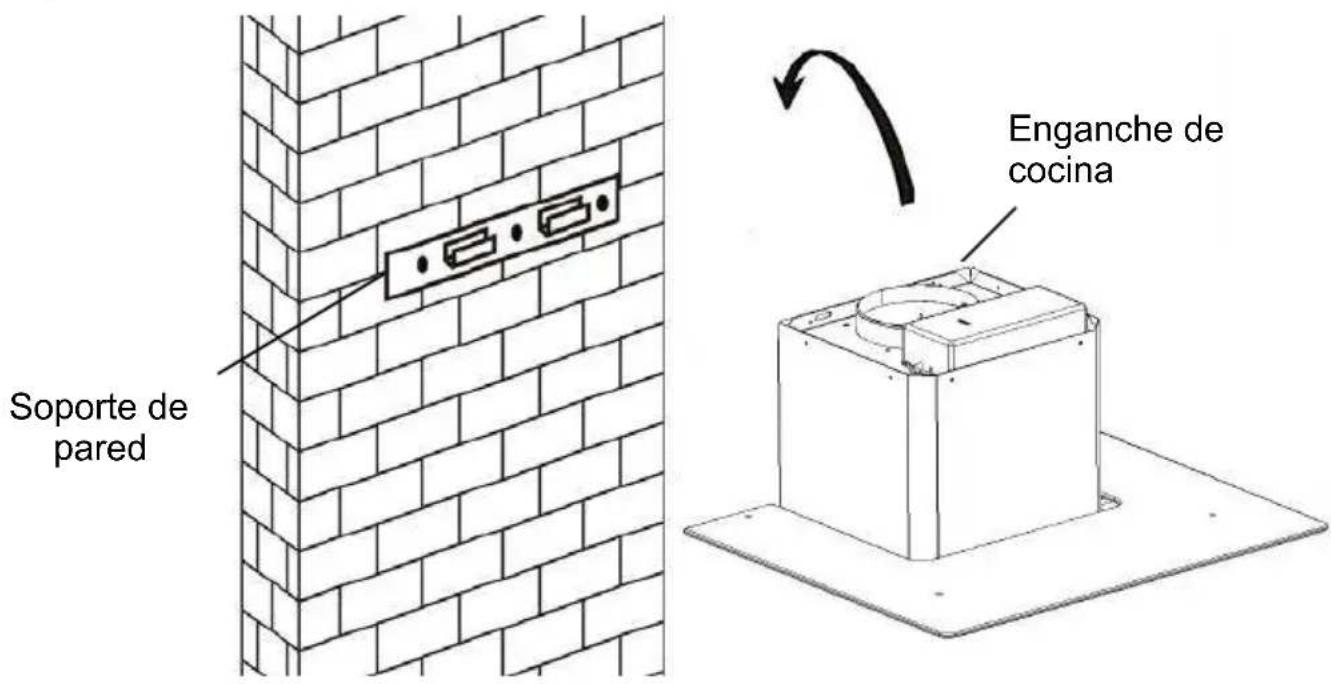

1. Deje la campana extractora y cuélguela del enganche del soporte de la pared.

Soporte de pared Enganche de cocina

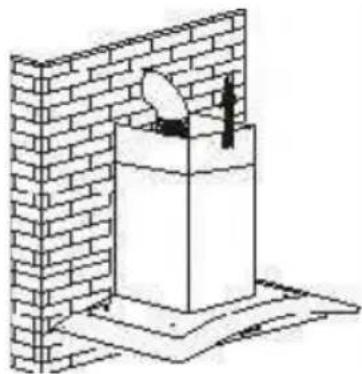

1. Fije la válvula unidireccional a la salida de aire de la campana extractora. Entonces, conecte el tubo de escape a la válvula unidireccional como se muestra a continuación.

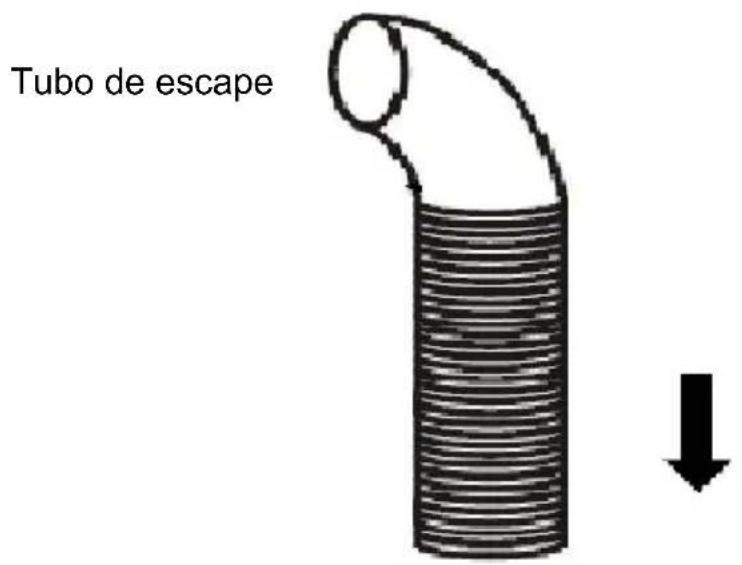

Tubo de escape

Campana extractora

i. Ponga el vidrio en la posición apropiada en la parte superior de la campana extractora.

ii. Fije con 4 tornillos y arandela. Para evitar que el vidrio se agriete, no apriete los tornillos con demasiada fuerza.

6.

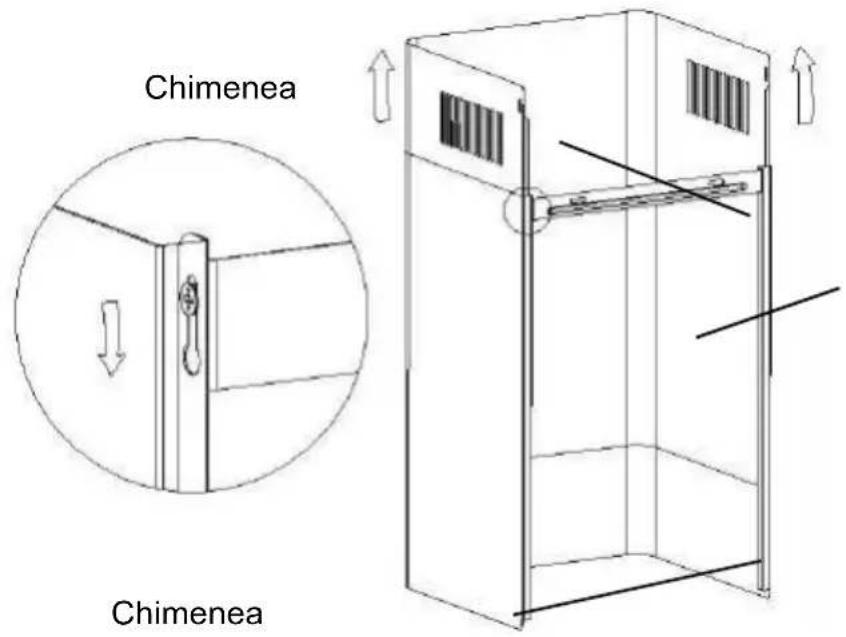

i. Ponga la chimenea interior en la chimenea exterior; luego tire de la chimenea interior hacia arriba. Ajústela para alcanzar la altura necesaria.

ii. Deslice la chimenea para ajustar la altura de la chimenea. Cuando se alcance la altura requerida, entonces cuelgue el agujero de fijación a los tornillos de fijación como se muestra en las fig. de abajo.

Chimenea Chimenea

8.

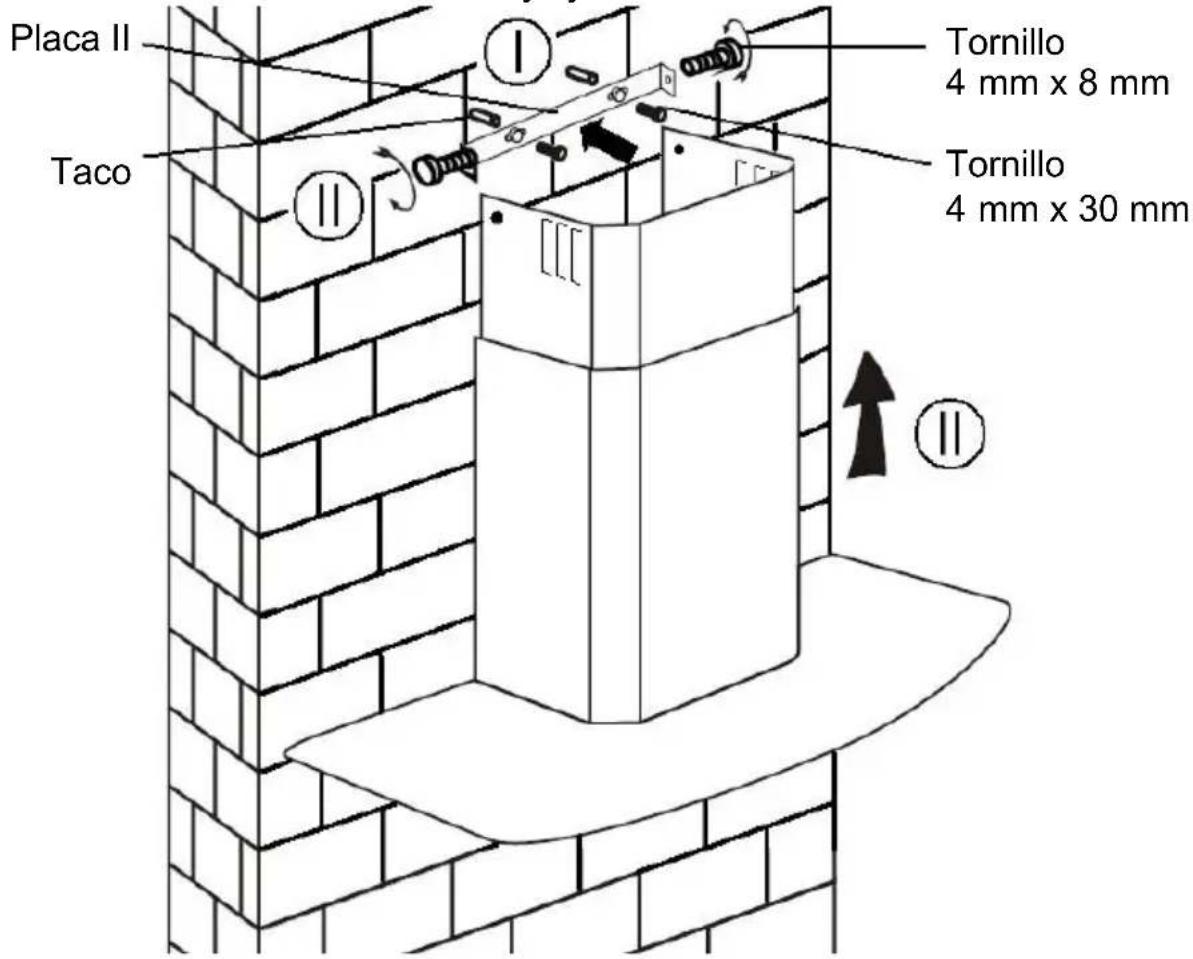

i. Perfore 2 agujeros de 8 mm para acomodar la placa II. Atornille y apriete la placa II en la pared con los 2 tornillos suministrados.
ii. Monte la chimenea en la unidad y fijela con 2 tornillos.

Placa II Taco Tornillo 4 mm x 8 mm Tornillo 4 mm x 30 mm

Lista de accesorios de instalación estándar

Espec. Fig. Ilustración Cant.
Deflector de aire		1
Soporte		1
∅ 8 taquetes∅ 8×∅ 6 color blanco		2
Tornillos ST4,0×30		2
Tornillos ST3,5×12		2

INSTALACIÓN (DEFLECTOR DE AIRE EN FORMA DE T, VIDRIO CURVADO, MODELOS CON VIDRIO PLANO)

El deflector de aire se menciona como incluido y no opcional.

1. Antes de la instalación, curve ambos extremos del soporte como se muestra a continuación:

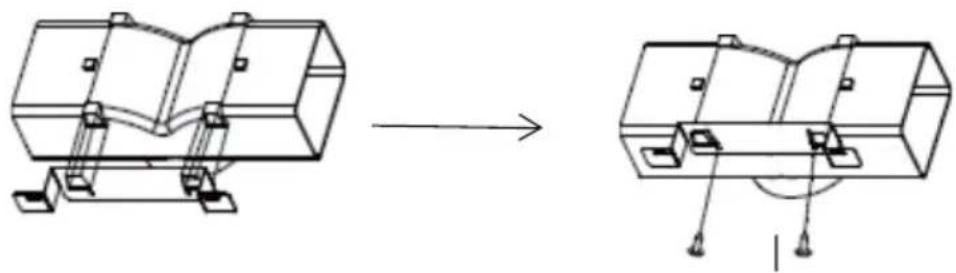

1. Fije el soporte a la salida de plástico en forma de T con los 2 tornillos ST3,5x12 mm proporcionados.

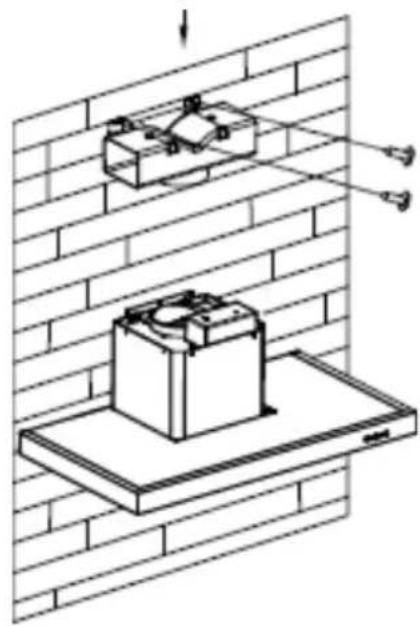

1. Practique 2 orificios para colocar los tacos, luego atornille y apriete el soporte en la pared con los 2 tornillos ST4x30 mm proporcionados.

1. Conecte el tubo de escape a la salida de aire de la campana de la cocina como se muestra a continuación:

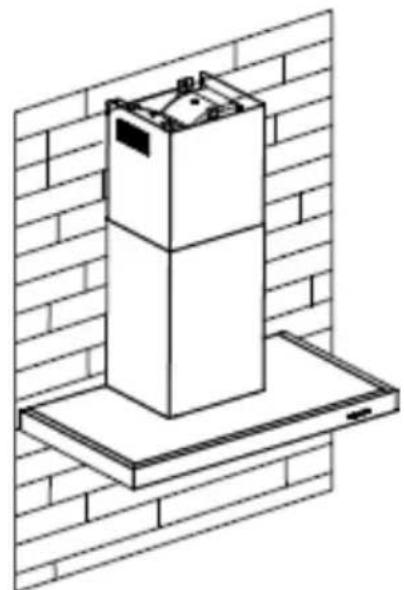

1. Instale la chimenea en la unidad y fíjela.

o "Por favor, tenga en cuenta lo siguiente: La salida de plástico en forma de T y las lengüetas en V no se pueden utilizar al mismo tiempo. Puede utilizarlos de dos maneras: 1) Añada la lengüeta en V a la salida existente; 2) Utilice la salida de plástico en forma de T sin añadir la lengüeta en V."

o "Nota: El producto dispone de una lengüeta en V como opcional. Este accesorio no es obligatorio para la instalación, funcionamiento y uso del producto."

INSTALACIÓN (SALIDA INTERIOR)

Si no tiene una salida al exterior, no se requiere un tubo de escape y la instalación es similar a la que se muestra en la sección "INSTALACIÓN (SALIDA EXTERIOR)".

El filtro de carbón activo puede utilizarse para atrapar olores.

Para instalar el filtro de carbón activo, primero hay que quitar el filtro para grasa. Presione el cierre y tire de él hacia abajo.

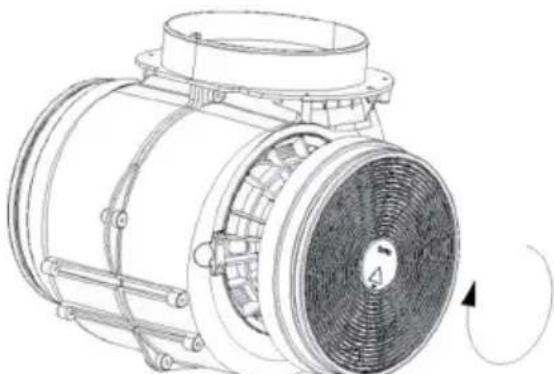

Enchufe el filtro de carbón activo en el electrodoméstico y gírelo en el sentido de las agujas del reloj. Repita lo mismo en el otro lado.

○ Asegúrese de que el filtro esté bien cerrado. De lo contrario, se aflojaría y supondría un peligro.
- Cuando el filtro de carbón activado se monta, la potencia de aspiración se reduce.

DESCRIPCIÓN DE LOS COMPONENTES

Pulse prolongadamente el icono wifi y entre en modo de conexión: si el icono wifi sigue parpadeando significa que la conexión está en curso, si está encendido significa que está conectada o en modo standby; pulse prolongadamente el icono wifi de nuevo y la conexión se detendrá;

Botón de aumento velocidad

Para aumentar la velocidad del ventilador

Botón de reducción velocidad

Para disminuir la velocidad del ventilador.

Botón de luz

Pantalla digital

Pantalla de velocidad del ventilador: "1" para velocidad baja, "2" para velocidad media, "3" para velocidad alta, "4" para la función de potencia extra (Boost).

Temporizador rápido: Pulse + y — manténgalo pulsado durante 1 segundo, la pantalla digital parpadeará y en 5 minutos cuenta atrás, después de 5 minutos el motor y la luz se apagarán automáticamente y el sonido del zumbador durante 1 segundo.

Función Booster (potencia extra)

Esta campana tiene una función de potencia extra. Para activar el booster, pulse +a la velocidad 4, entre en la velocidad más alta mientras la campana está en funcionamiento y aumentará la velocidad durante 5 minutos, antes de volver a reducirla.

Descargar la aplicación hOn

En primer lugar, debería descargar la app hOn e instalarla en su dispositivo portátil. Entonces podrá registrar su campana.

La imagen de la campana es meramente indicativa. Podría no corresponder a la realidad.

1- Pulse el botón wifi hasta que el icono comience a parpadear; cuando se haya finalizado el emparejamiento, el icono wifi se mostrará encendido.

Antes de la limpieza, apague el electrodoméstico y desenchúfelo.

I. Limpieza regular

Utilice un paño suave humedecido con agua jabonosa tibia o detergente de uso doméstico. No utilice estropajos metálicos, productos químicos, material abrasivo o un cepillo rígido para limpiar el electrodoméstico.

II. Limpieza mensual del filtro para grasa

FUNDAMENTAL: Limpiar el filtro cada mes puede evitar riesgos de incendio.

En el filtro se acumula grasa, humo, polvo, etc. por lo que el filtro afecta directamente a la eficiencia de la campana extractora. Si no se limpia, los restos de grasa (potencialmente inflamables) se saturarán en el filtro. Límpielo con detergente de uso doméstico.

III. Limpieza anual del filtro de carbón activo

SOLAMENTE se aplica a unidades instaladas como unidad de recirculación (sin ventilación al exterior). Este filtro atrapa olores y debe ser reemplazado al menos una vez al año

dependiendo de la frecuencia con la que se utilice la campana de la cocina.

IV. Cambio de la bombilla

Retire los tornillos del cristal, y el cristal de la campana. Encuentre la bombilla que desea sustituir, se encuentra en la lámpara que está dentro de la sección expuesta de la cubierta.

Desconecte el punto de cableado de la luz y retire los portalámparas y el cableado de la campana. Importante: No es posible reemplazar las bombillas individualmente, hay que considerar las bombillas, los portalámparas y el cableado como un conjunto. (Luz LED: máx. 1,5 W)

Coloque las bombillas de recambio, los portalámparas y el cableado de la misma manera que los originales. A continuación, reconecte el punto de cableado de la luz.

Vuelva a colocar el vidrio de la campana y apriete los tornillos del vidrio.

Asegúrese de que los tornillos estén bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo	Causa	Solución
La lámpara se enciende, pero el ventilador no funciona.	La pala del ventilador está atascada.	Apague el electrodoméstico y deje que el personal de asistencia proceda a repararlo.
	El motor está dañado.
Tanto la lámpara como el ventilador no funcionan.	La bombilla halógena se ha fundido.	Sustituya la bombilla con una con la clasificación correcta.
	El cable de alimentación se suelta.	Vuelva a conectarlo al suministro eléctrico.
El electrodoméstico vibra mucho.	La pala del ventilador está dañada.	Apague el electrodoméstico y deje que el personal de asistencia proceda a repararlo.
	El motor del ventilador no está bien fijado.	Apague el electrodoméstico y deje que el personal de asistencia proceda a repararlo.
	El electrodoméstico no está bien sujeto en el soporte.	Retire la unidad y compruebe si el soporte está en la ubicación correcta.
La aspiración no es suficientemente potente.	Demasiada distancia entre el electrodoméstico y la placa de cocción.	Reajuste la distancia a 65-75 cm

Tecnología	Wifi
Estándar	802.11 b/g/n
Banda/s de frecuencia [MHz]	2400 MHz - 2483,5 MHz
Potencia máxima [mW]	100 mW
Información de producto para equipos en red
consumo de energía del producto en modo standby en red si está conectado al suministro eléctricolos puertos de red están conectados y todos los puertos de red inalámbrica están activados:	2W
Cómo activar el puerto de red inalámbrica:	Si la campana se ha registrado en la app, active la campana para activar el puerto de red inalámbrica.
Cómo desactivar el puerto de red inalámbrica:	Si la campana se ha registrado en la app, desactive la campana para desactivar el puerto de red inalámbrica. Si la campana no se ha registrado en la app, el puerto de red inalámbrica se desactivará aunque la campana esté activada.

SERVICIO DE ASISTENCIA AL CLIENTE

Si no puede identificar la causa de la anomalía de funcionamiento, apague el aparato y póngase en contacto con el Servicio de Asistencia.

NÚMERO DE SERIE DEL PRODUCTO. ¿Dónde puedo encontrarlo?

Es importante que informe al Servicio de Asistencia del código de su producto y su número de serie (un código de 16 caracteres que comienza con el número 3); este se encuentra en el certificado de garantía o en la placa de datos situada en el electrodoméstico.

Ayudará a evitar viajes inútiles a los técnicos, ahorrando así (y lo que es más importante) los correspondientes cargos por llamadas.

PROTECCIÓN MEDIOAMBIENTAL

Los productos eléctricos no deben eliminarse como un residuo doméstico. Hay que reciclarlos en el lugar indicado. Consulte con su autoridad local o con el establecimiento donde compró el producto para obtener consejos de reciclaje.

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Al asegurarse de desechar este electrodoméstico de forma correcta, estará contribuyendo a evitar las posibles consecuencias negativas para el medio ambiente y la salud humana que ocasionaría el tratamiento inadecuado de los residuos de este producto.

La inclusión del símbolo en el producto o en su envase indica que no puede tratarse como residuo doméstico. En su lugar, se entregará al punto de recogida correspondiente para el reciclado de aparatos eléctricos y electrónicos. La eliminación debe realizarse de acuerdo con las normas ambientales locales para la eliminación de residuos.

Para obtener información detallada sobre el tratamiento, la recuperación y el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio de recogida de basuras local o el establecimiento donde lo adquirió.
