PAN Voltfinder - Wandcontactdoos Pancontrol - Gratis gebruiksaanwijzing en handleiding

Producttype	Contactloze spanningstester
Merk	Pancontrol
Model	PAN Voltfinder
Afmetingen	16 x 2,5 x 2,5 cm
Gewicht	50 g
Voeding	2 AAA-batterijen (1,5 V) – 3 V totaal
Spanningsbereik	12 V tot 1000 V AC (50/60 Hz)
Weergave	Knipperende LED en geluidssignaal
Meetcategorie	CAT III (vaste installaties in gebouwen)
Belangrijkste functies	Contactloze spanningsdetectie, ingebouwde LED-zaklamp
Gebruiksomstandigheden	0°C tot 50°C, relatieve luchtvochtigheid < 85%
Opslagomstandigheden	-20°C tot 60°C, relatieve luchtvochtigheid < 85%
Veiligheid	Dubbele isolatie, CE-conformiteit (EN-61010), niet gebruiken buitenshuis of in vochtige omgeving
Onderhoud en reiniging	Reinigen met een vochtige doek en mild reinigingsmiddel; oplosmiddelen vermijden
Batterij vervangen	Schroef de dop los, let op de polariteit, gebruik AAA 1,5 V batterijen
Garantie	2 jaar wettelijke garantie vanaf aankoopdatum
Onderdelen en repareerbaarheid	Reparaties door gekwalificeerd personeel; neem contact op met verkoper of KRYSTUFEK.at
Leveringsinhoud	Apparaat, batterijen, handleiding

Veelgestelde vragen - PAN Voltfinder Pancontrol

Hoe gebruik ik de PAN Voltfinder?

Schakel het apparaat in met de aan/uit-knop, plaats de punt van de sensor nabij de te testen geleider. Als er een wisselspanning van 12 tot 1000 V aanwezig is, knippert de LED en klinkt er een pieptoon.

Wat is het detecteerbare spanningsbereik?

De tester detecteert wisselspanningen van 12 V tot 1000 V bij 50/60 Hz.

Werkt het apparaat op gelijkspanning?

Nee, de PAN Voltfinder is alleen ontworpen voor wisselspanning (AC). Het detecteert geen gelijkspanning.

Hoe vervang ik de batterijen?

Draai de schroefdop aan de onderkant van het apparaat los. Vervang de twee AAA 1,5 V-batterijen, let daarbij op de aangegeven polariteit, en sluit de dop weer zorgvuldig.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer de staat van de batterijen. Als ze leeg zijn, vervang ze dan. Als het probleem aanhoudt, neem dan contact op met uw verkoper of de klantenservice.

Is het apparaat waterdicht?

Nee, het mag niet buitenshuis of in een vochtige omgeving worden gebruikt. Vermijd het binnendringen van vloeistoffen.

Kan ik spanningsvoerende kabels contactloos testen?

Ja, de tester detecteert spanning zonder direct contact. Houd de sensor eenvoudigweg bij de kabel of het stopcontact.

Wat betekent het symbool CAT III?

CAT III geeft aan dat het apparaat geschikt is voor metingen aan vaste installaties in gebouwen, zoals verdeelkasten of stroomonderbrekers.

Hoe onderhoud ik het apparaat?

Reinig het met een vochtige doek en een beetje mild reinigingsmiddel. Gebruik geen oplosmiddelen of bijtende producten.

Wat is de garantie op de PAN Voltfinder?

Het apparaat heeft een wettelijke garantie van 2 jaar vanaf de aankoopdatum. Bewaar uw aankoopbewijs.

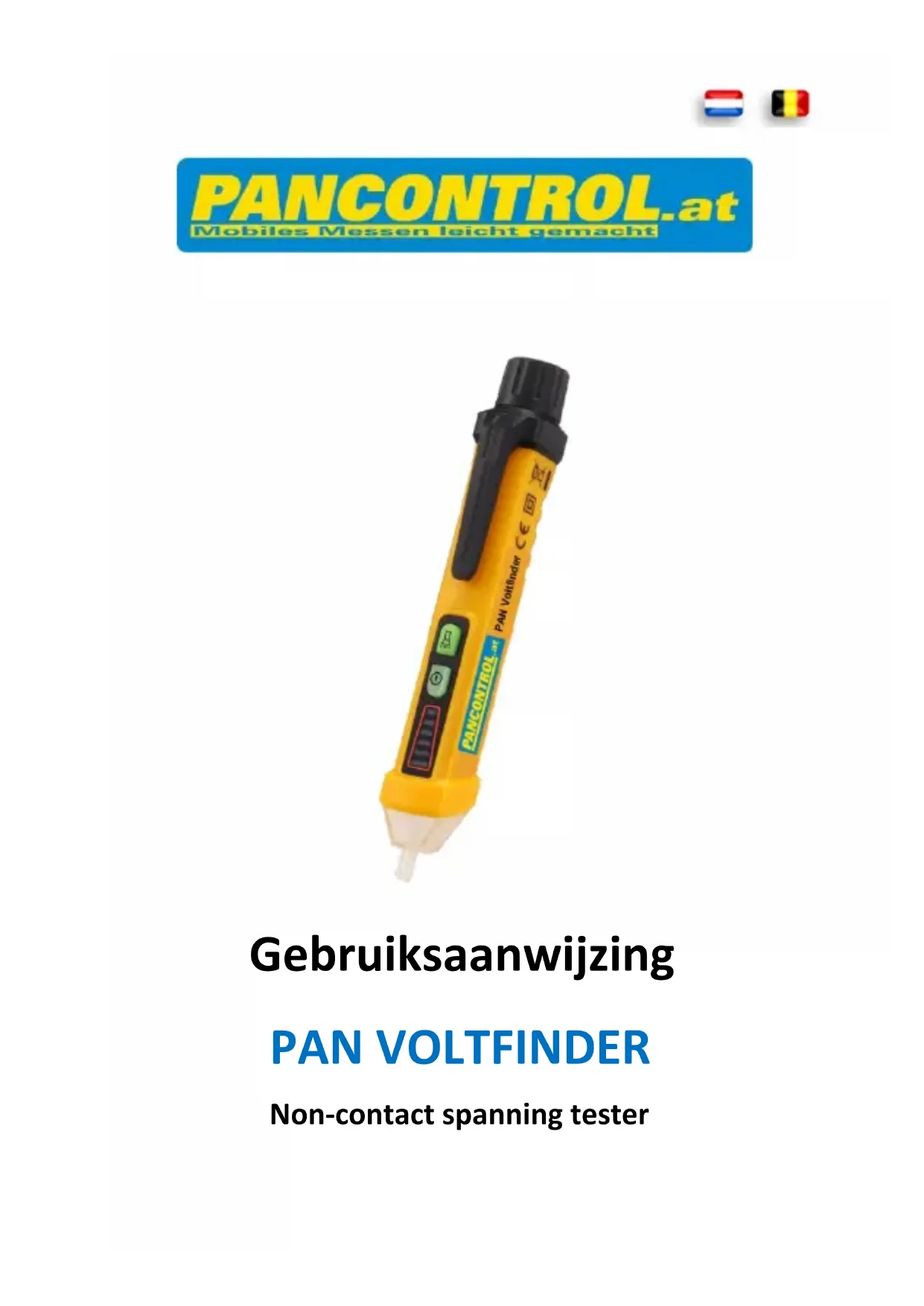

GEBRUIKSAANWIJZING PAN Voltfinder Pancontrol

1. Inleiding....2
2. Levering.... 3
3. Algemene veiligheidsrichtlijnen 3
4. Uitleg van de symbolen aan het toestel 4
5. Bedieningselementen.... 5
6. Technische gegevens.... 5
7. Bediening 6
8. Onderhoud....6
9. Garantie en reserveonderdelen 7

1. Inleiding

Hartelijk dank dat u voor een toestel PANCONTROL gekozen heeft. Het merk PANCONTROL staat al 20 jaar voor praktische, voordelige en professionele meettoestellen. Wij wensen u veel plezier met uw nieuwe toestel en zijn ervan overtuigd, dat het u heel wat jaren goede diensten zal bewijzen.

Gelieve deze gebruiksaanwijzing aandachtig volledig door te nemen voor de eerste inbedrijfstelling van het toestel, zodat u zich met de correcte bediening van het toestel kunt vertrouwd maken en verkeerde bedieningen kunt voorkomen. Volg in het bijzonder alle veiligheidsrichtlijnen op. Dit niet respecteren kan leiden tot schade aan het toestel, en aan de gezondheid.

Bewaar deze gebruiksaanwijzing zorgvuldig zodat u hem later kunt raadplegen of samen met het toestel kunt doorgeven.

2. Levering

Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren.

• Meettoestel
• Batterij(en)
• Gebruiksaanwijzing

3. Algemene veiligheidsrichtlijnen

Om een veilig gebruik van het toestel te garanderen, gelieve alle veiligheids- en gebruiksmaatregelen in deze handleiding op te volgen.

• Het apparaat moet niet langer worden gebruikt als de behuizing is beschadigd, als een functie mislukt, of als u vermoedt dat dat iets is niet juist.
• Als de veiligheid van de gebruiker niet kan worden gegarandeerd, moet het toestel buiten bedrijf worden gezet en tegen gebruik worden beveiligd.
• Gebruik het toestel nooit in open lucht, in een vochtige omgeving of in omgevingen die aan sterke temperatuurschommelingen onderhevig zijn.
• Bewaar het toestel niet in rechtstreeks zonlicht.
• Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.
• Als het toestel aangepast of gewijzigd wordt, is de betrouwbaarheid niet langer gegarandeerd. Bovendien vervallen alle garantie- en aansprakelijkheidsvorderingen.

4. Uitleg van de symbolen aan het toestel

Overeenstemming met de EU-laagspanningsrichtlijn (EN-61010)

Gevaar! Volg de richtlijnen in de gebruiksaanwijzing op!

Opgelet! Gevaarlijke spanning! Gevaar op elektrische schok.

Beschermende isolatie: Alle onderdelen onder spanning zijn dubbel geïsoleerd

Aardingssymbool (max. spanning tegen aarding)

Dit product kan op het einde van zijn levenscyclus niet met het gewone huishoudelijke afval worden meegegeven, maar moet op een inzamelplaats voor de recyclage van elektrische en elektronische toestellen worden afgegeven.

CAT III

Het toestel is bedoeld voor metingen in de installatie van het gebouw. Dat zijn bijvoorbeeld metingen aan verdelers, vermogensschakelaars, de bekabeling, schakelaars, stopcontacten van de vaste installatie, toestellen voor industrieel gebruik en vast geïnstalleerde motoren.

5. Bedieningselementen

1. Spanningstester (Sensor)
2. LED-zaklamp
3. In-/Uitschakelaar
4. In-/Uitschakelaar voor LED-zaklamp
5. Schroefdop (Deksel van het batterijvak)

5 4 3 1 2

Weergave	LED
Gebied	12 naar 1000 V (50/60 Hz)
Bedrijfsvoorwaarden	0°C naar 50°C (32°F naar 122°F)< 85% Relatieve luchtvochtigheid
Opslagvoorwaarden	-20°C naar 60°C (-4°F naar 140°F)< 85% Relatieve luchtvochtigheid
Stroomvoorziening	3V (2 x 1,5 V AAA)
Gewicht	50 g
Afmeting	16 x 2,5 x 2,5 cm

Functie	Gebied
Wisselspanning (50/60 Hz)	12 V - 1000 V

7. Bediening

Tip:: Voor elke meting de goede werking van een betrouwbaar werkende stroombron.

1. Schakel het apparaat. (Knop 2)
2. Plaats de sonde dicht bij het circuit te testen.
3. Als een wisselspanning wordt toegepast op het object dat moet worden gemeten, knippert de LED in de bovenkant en een signaal Toon klinkt. (12 V naar 1000 V)

8. Onderhoud

Reparaties aan dit toestel mogen uitsluitend door gekwalificeerde vakmensen worden uitgevoerd.

De batterij(en) vervangen

Als het apparaat reageert niet tijdens de functie te testen de batterij vervangen.

1. Schroef de dop (5).
2. Steek de batterijen in de houder en let hierbij op de juiste polariteit.
3. Sluit het batterijvak weer.
4. Breng lege batterijen op de juiste plaats binnen.

Reiniging

Bij vervuilingen moet u het toestel met een vochtige doek en wat gewoon schoonmaakmiddel reinigen. Let erop, dat er geen vloeistof in het toestel komt! Geen agressieve reinigings- of oplosmiddelen gebruiken!

9. Garantie en reserveonderdelen

Voor dit toestel geldt de wettelijke garantie van 2 jaar vanaf datum van aankoop (volgens aankoopbewijs). Reparaties aan dit toestel mogen uitsluitend nog door overeenkomstig geschoold vakpersoneel worden uitgevoerd. Als er nood is aan vervangstukken of bij vragen of problemen, gelieve u te wenden tot uw gespecialiseerde handelaar of tot:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG AUSTRIA, A-1230 Wien, Pfarrgasse 79 Tel [phone], Fax [phone] [e-mail], www.krystufek.at
