Termék típusa	Érintésmentes feszültségtesztelő
Márka	Pancontrol
Modell	PAN Voltfinder
Méretek	16 x 2,5 x 2,5 cm
Súly	50 g
Tápellátás	2 AAA elem (1,5 V) – összesen 3 V
Feszültségtartomány	12 V - 1000 V AC (50/60 Hz)
Kijelzés	Villogó LED és hangjelzés
Mérési kategória	CAT III (épületfix berendezések)
Fő funkciók	Érintésmentes feszültségérzékelés, beépített LED zseblámpa
Üzemi feltételek	0°C - 50°C, relatív páratartalom < 85%
Tárolási feltételek	-20°C - 60°C, relatív páratartalom < 85%
Biztonság	Kettős szigetelés, CE megfelelőség (EN-61010), ne használja kültéren vagy nedves környezetben
Karbantartás és tisztítás	Nedves ruhával és enyhe tisztítószerrel tisztítsa; kerülje az oldószereket
Elemcsere	Csavarja le a kupakot, ügyeljen a polaritásra, használjon AAA 1,5 V elemeket
Garancia	2 év törvényes garancia a vásárlás dátumától
Alkatrészek és javíthatóság	Javítás szakképzett személyzettel; vegye fel a kapcsolatot a forgalmazóval vagy a KRYSTUFEK.at-val
A csomag tartalma	Készülék, elemek, használati útmutató

Gyakran ismételt kérdések - PAN Voltfinder Pancontrol

Hogyan használjam a PAN Voltfinder-t?

Kapcsolja be a készüléket a be-/ki gombbal, helyezze az érzékelő hegyét a vizsgálandó vezető közelébe. Ha 12-1000 V váltakozó feszültség van jelen, a LED villogni kezd és egy hangjelzés hallható.

Mekkora a detektálható feszültségtartomány?

A tesztelő 12 V - 1000 V közötti váltakozó feszültséget érzékel 50/60 Hz-en.

A készülék működik egyenáramon?

Nem, a PAN Voltfinder kizárólag váltakozó feszültségre (AC) van tervezve. Nem érzékeli az egyenáramot.

Hogyan cseréljem az elemeket?

Csavarja le a készülék alján lévő csavaros kupakot. Cserélje ki a két AAA 1,5 V elemet a feltüntetett polaritás betartásával, majd óvatosan zárja vissza.

Mit tegyek, ha a készülék nem kapcsol be?

Ellenőrizze az elemek állapotát. Ha lemerültek, cserélje ki őket. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval vagy az ügyfélszolgálattal.

A készülék vízálló?

Nem, nem szabad kültéren vagy nedves környezetben használni. Kerülje a folyadék behatolását.

Tesztelhetek feszültség alatt lévő kábeleket érintés nélkül?

Igen, a tesztelő közvetlen érintkezés nélkül érzékeli a feszültséget. Egyszerűen közelítse az érzékelőt a kábelhez vagy a csatlakozóaljzathoz.

Mit jelent a CAT III szimbólum?

A CAT III azt jelzi, hogy a készülék alkalmas épületek fix berendezésein, például elosztótáblákon vagy megszakítókon végzett mérésekre.

Hogyan karbantartsam a készüléket?

Tisztítsa nedves ruhával és egy kevés enyhe tisztítószerrel. Ne használjon oldószereket vagy maró hatású anyagokat.

Mi a PAN Voltfinder garanciája?

A készülék 2 év törvényes garanciával rendelkezik a vásárlás dátumától. Őrizze meg a számlát.

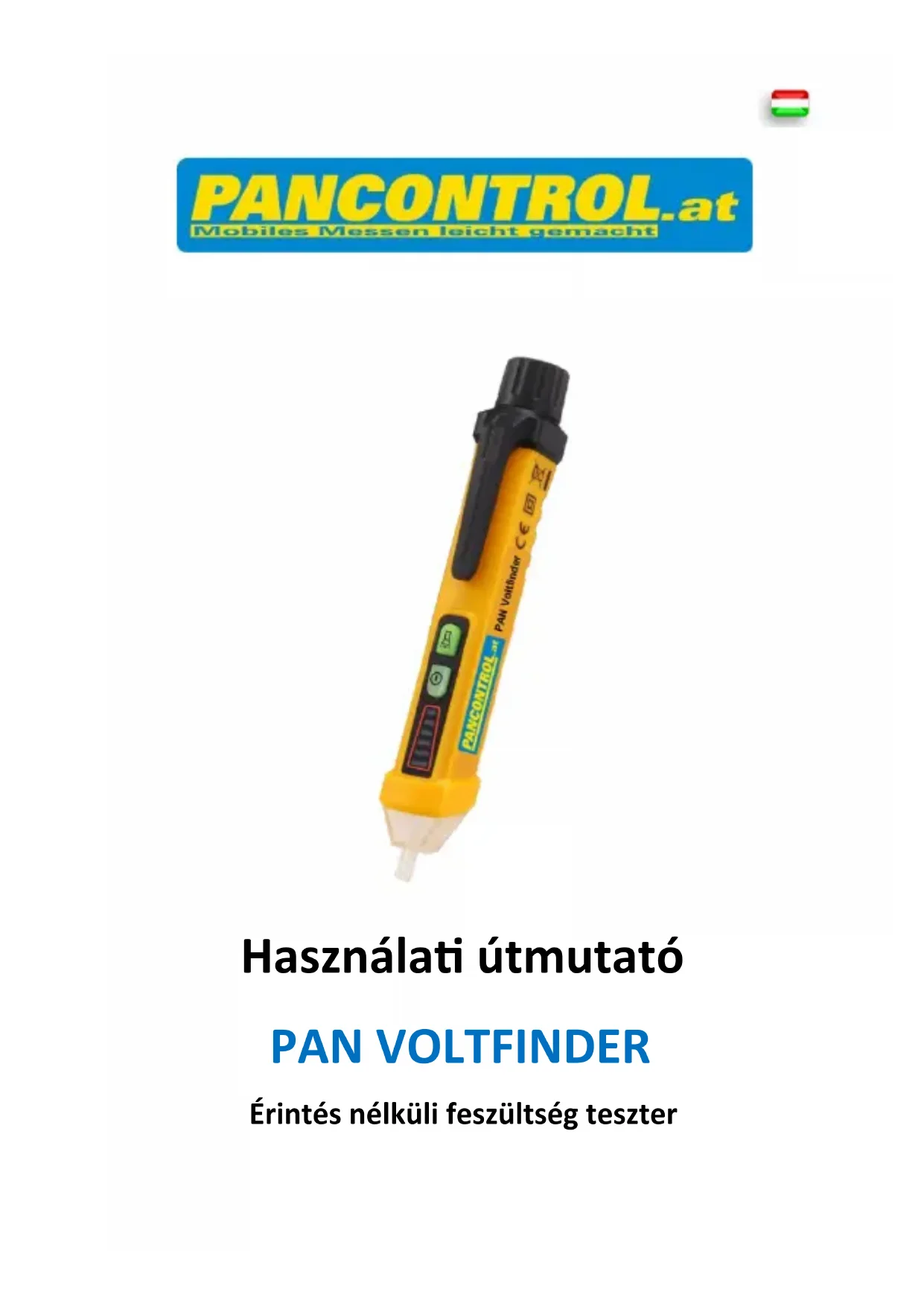

HASZNÁLATI ÚTMUTATÓ PAN Voltfinder Pancontrol

Érintés nélküli feszültség teszter

Tartalom

1. Bevezető 2
2. Szállítmány tartalma.... 3
3. Általános biztonsági útmutatások 3
4. A készüléken lévő szimbólumok magyarázata.... 4
5. Kezelőelemek 5
6. Műszaki adatok 5
7. Kezelés 6
8. Karbantartás....6
9. Garancia és pótalkatrészek 7

1. Bevezető

Köszönjük, hogy egy PANCONTROL készüléket választott. A PANCONTROL márka több, mint 20 éve praktikus, olcsó és professzionális mérőkészülékeket gyárt. Sok örömet kívánunk Önnek új készülékéhez és meg vagyunk arról győződve, hogy sok évek keresztül hasznos szolgálatot fog tenni.

Kérjük, olvassa el ezt a használati útmutatót a készülék első használatbavétele előtt teljesen és figyelmesen, hogy megismerje a készülék helyes használatát és elkerülje a hibás működtetést. Kövesse különösen a biztonsági útmutatókat. Ennek figyelmen kívül hagyása a készülék károsodásához, és egészségügyi sérülésekhez vezethet.

Későbbi használat, vagy a készülékkel való továbbadás céljából gondosan őrizze meg ezt a használati utasítást.

2. Szállítmány tartalma

Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után.

• Mérőkészülék
• Elem(ek)
• Használati útmutató

3. Általános biztonsági útmutatások

A gép biztonságos használatának biztosítása érdekében kérjük, hogy kövesse valamennyi biztonsági- és kezelési útmutatást jelen útmutatóban.

• Az eszköz már nem kell használni, ha a ház sérült, ha egy függvény sikertelen, vagy ha azt gyanítja, hogy valami nincs rendben.
• Ha nem lehet garantálni a használó biztonságát, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy senki se használja.
• Ne használja a készüléket szabadban, nedves környezetben vagy olyan helyeken, ahol erős hőmérséklet-ingadozás van.
• Ne tárolja a gépet közvetlen napfényben.
• Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet.
• Ha a készülék módosítva, vagy változtatva lett, az üzembiztonság már nem biztosított. Ezenfelül megszűnik minden garanciális- és szavatossági igény.

4. A készüléken lévő szimbólumok magyarázata

Egyezik az EU kisfeszültségű irányelvével (EN-61010)

Veszély! Tartsa be a használati útmutató útmutatásait!

Figyelem! Veszélyes feszültség! Áramütés veszélye.

Védőszigetelés: Minden feszültségvezető alkatrész duplán van szigetelve

Földelési szimbólum (max. földel szembeni feszültség)

Ezt a terméket élettartama végén nem szabad a háztartási szeméttel együtt ártalmatlanítani, hanem az elektromos és elektronikus készülékek újrahasznosításának gyűjtőhelyén le kell adni.

CAT III

A készülék épületszerelésekben való mérésekre való. Példaként szolgálnak elosztók, teljesítménykapcsolók, a kábelezés, kapcsolók, a szerelési konnektorok, ipari használatra tervezett készülékek, valamint fixen telepített motorok mérései.

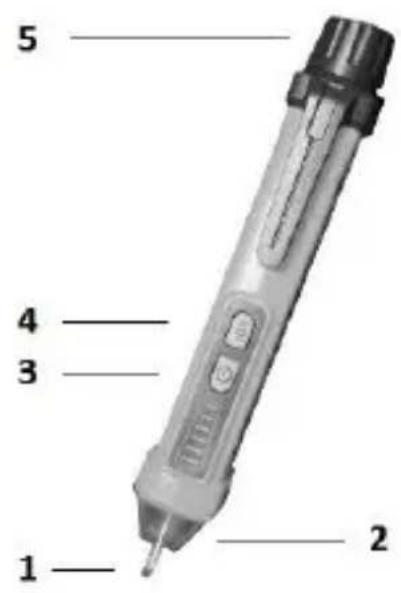

5. Kezelőelemek

1. Feszültség teszter (Érzékelő)
2. LED-es zseblámpa
3. Be-/Kikapcsoló
4. Be-/Kikapcsoló a LED-es zseblámpa
5. Csavaros kupakkal (Elemtartó fedelét)

5 4 3 1 2

6. Műszaki adatok

Kijelző	LED
Terület	12 a 1000 V (50/60 Hz)
Üzemelési feltételek	0o C a 50o C (32oF a 122oF)< 85% Relatív páratartalom
Tárolási feltételek	-20o C a 60o C (-4oF a 140oF)< 85% Relatív páratartalom
Áramellátás	3V (2 x 1,5 V AAA)
Súly	50 g
Méretek	16 x 2,5 x 2,5 cm

Működés	Terület
Váltakozó feszültség (50/60 Hz)	12 V - 1000 V

7. Kezelés

Útmutatás: Minden mérés előtt, a megfelelő funkciója megbízhatóan működő áramforrást.

1. A készülék bekapcsolásához. (Osztógomb-2)
2. Helyezze a szondát hegyét közel az áramkör kell vizsgálni.
3. Ha váltakozó feszültséget kell mérni az objektumon alkalmazzák, a LED villog a top és signal hangjelzés hallható. (12 V a 1000 V)

8. Karbantartás

Ezen a gépen a javítási munkálatokat csak szakképzett szakemberek végezhetik el.

Az elem(ek) cseréje

Ha a készülék nem válaszol a funkció teszt cserélje ki az akkumulátort.

1. Csavarja le a Kupakot (5).
2. Helyezze be az elemeket a tartóba, és ügyeljen a helyes polaritásra.
3. Zárja be az elemtartó rekeszt ismét.
4. Ártalmatlanítsa a kimerült elemeket környezet-kímélően.

Tisztítás

Szennyeződések esetén tisztítsa meg a készüléket egy nedves kendővel, és kevés háztartási tisztítóval. Ügyeljen arra, hogy ne kerüljön folyadék a készülékbe! Ne használjon agresszív tisztító- vagy oldószereket!

9. Garancia és pótalkatrészek

Erre a készülékre a jogszabály szerinti 2 éves garancia érvényes a vásárlás dátumától (a nyugta szerint). Javításokat a készüléken csak megfelelően képzett szakszemélyzet végezhet. Pótalkatrészek szüksége esetén, valamint kérdések vagy problémák esetén forduljon a szakkereskedőjéhez:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG
