Tipo di prodotto	Tester di tensione senza contatto
Marca	Pancontrol
Modello	PAN Voltfinder
Dimensioni	16 x 2,5 x 2,5 cm
Peso	50 g
Alimentazione	2 pile AAA (1,5 V) – 3 V totali
Campo di tensione	12 V a 1000 V CA (50/60 Hz)
Display	LED lampeggiante e segnale acustico
Categoria di misura	CAT III (impianti fissi edifici)
Funzioni principali	Rilevamento di tensione senza contatto, torcia LED integrata
Condizioni operative	0°C a 50°C, umidità relativa < 85%
Condizioni di conservazione	-20°C a 60°C, umidità relativa < 85%
Sicurezza	Doppio isolamento, conformità CE (EN-61010), non utilizzare all'aperto o in ambienti umidi
Manutenzione e pulizia	Pulire con un panno umido e detergente delicato; evitare solventi
Sostituzione delle pile	Svitare il tappo, rispettare la polarità, utilizzare pile AAA 1,5 V
Garanzia	2 anni legali dalla data di acquisto
Ricambi e riparabilità	Riparazioni da personale qualificato; contattare rivenditore o KRYSTUFEK.at
Contenuto della confezione	Apparecchio, pile, manuale di istruzioni

Domande frequenti - PAN Voltfinder Pancontrol

Come si usa il PAN Voltfinder?

Accendere l'apparecchio con il pulsante on/off, posizionare la punta del sensore vicino al conduttore da testare. Se è presente una tensione alternata da 12 a 1000 V, il LED lampeggia e suona un bip.

Qual è il campo di tensione rilevabile?

Il tester rileva tensioni alternate da 12 V a 1000 V a 50/60 Hz.

L'apparecchio funziona in corrente continua?

No, il PAN Voltfinder è progettato solo per tensione alternata (CA). Non rileva la corrente continua.

Come cambiare le pile?

Svitare il tappo a vite nella parte inferiore dell'apparecchio. Sostituire le due pile AAA 1,5 V rispettando la polarità indicata, quindi richiudere accuratamente.

Cosa fare se l'apparecchio non si accende?

Controllare lo stato delle pile. Se sono scariche, sostituirle. Se il problema persiste, contattare il rivenditore o il servizio post-vendita.

L'apparecchio è impermeabile?

No, non deve essere utilizzato all'aperto o in ambienti umidi. Evitare la penetrazione di liquidi.

Posso testare cavi sotto tensione senza contatto?

Sì, il tester rileva la tensione senza contatto diretto. Avvicinare semplicemente il sensore al cavo o alla presa.

Cosa significa il simbolo CAT III?

CAT III indica che l'apparecchio è adatto per misurazioni su impianti fissi di edifici, come quadri elettrici o interruttori.

Come si mantiene l'apparecchio?

Pulirlo con un panno umido e un po' di detergente delicato. Non utilizzare solventi né prodotti caustici.

Qual è la garanzia del PAN Voltfinder?

L'apparecchio beneficia di una garanzia legale di 2 anni dalla data di acquisto. Conservare la fattura.

MANUALE UTENTE PAN Voltfinder Pancontrol

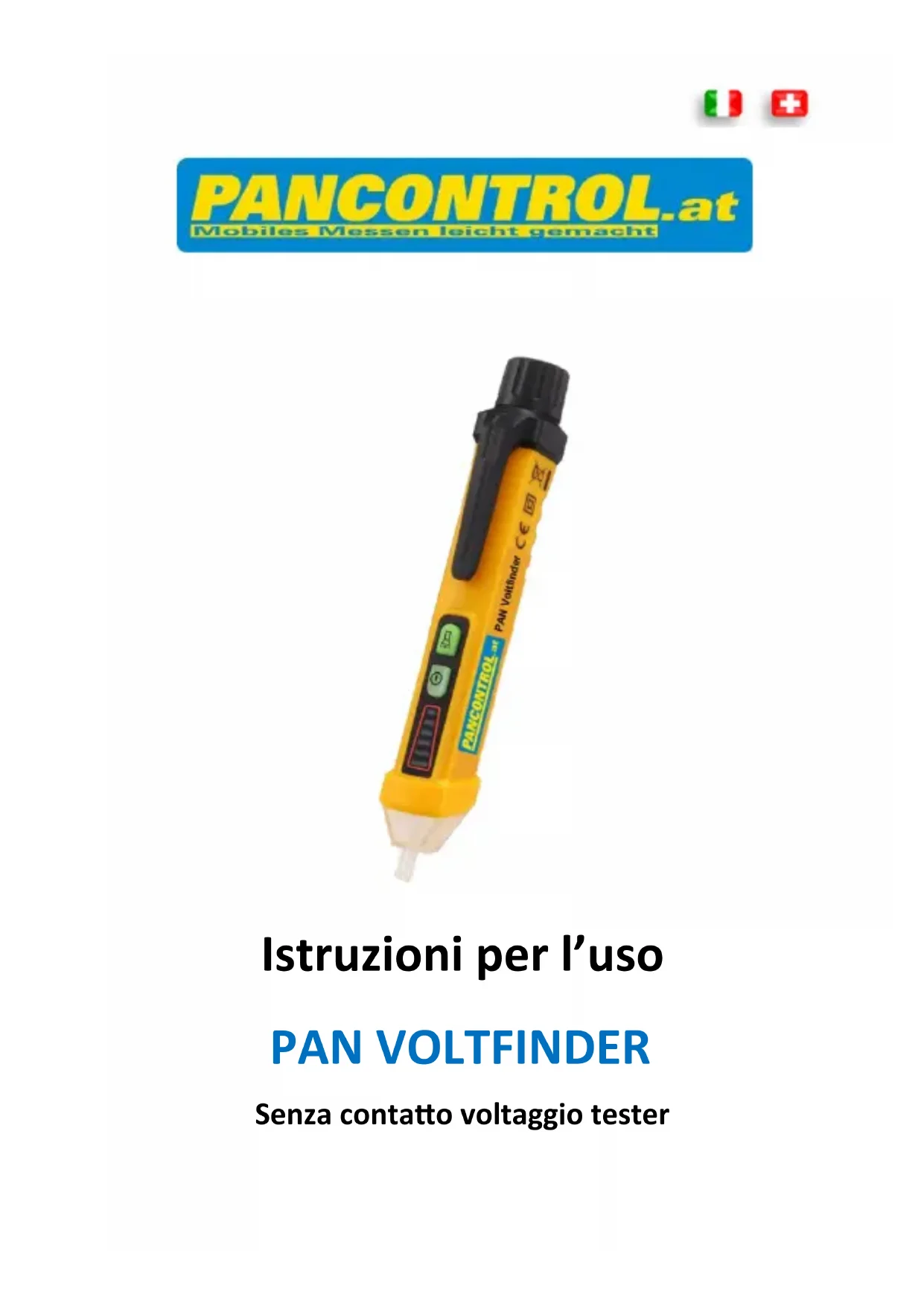

Istruzioni per l'uso

PAN VOLTFINDER

Senza contatto voltaggio tester

Contenuto

1. Introduzione.... 2
2. Dotazione di fornitura 3
3. Avvertenze generali per la sicurezza .... 3
4. Spiegazione dei simboli sull'apparecchio 4
5. Elementi di comando .... 5
6. Specifiche tecniche....5
7. Uso 6
8. Manutenzione in efficienza 6
9. Garanzia e pezzi di ricambio....7

1. Introduzione

Grazie per aver acquistato un apparecchio PANCONTROL. Il marchio PANCRONTROL è sinonimo da oltre 20 anni di praticità, convenienza e professionalità negli apparecchi di misura. Ci auguriamo che siate soddisfatti del vostro nuovo apparecchio e siamo convinti che vi fornirà ottime prestazioni per molti anni.

Leggete per intero e attentamente le presenti istruzioni per l'uso prima di mettere in servizio per la prima volta l'apparecchio, al fine di prendere confidenza con un corretto uso dell'apparecchio e evitare malfunzionamenti.

Seguite soprattutto tutte le avvertenze per la sicurezza. La mancata osservanza può causare danni all'apparecchio e danni alla salute.

Conservate con cura le istruzioni per l'uso per consultarle in un momento successivo oppure per poterle consegnare insieme all'apparecchio.

2. Dotazione di fornitura

Dopo aver aperto l'imballo verificare l'eventuale presenza di danni da trasporto e la completezza della dotazione di fornitura.

• Il misuratore
• Batteria(e)
• Istruzioni per l'uso

3. Avvertenze generali per la sicurezza

Per garantire un uso sicuro dell'apparecchio seguire tutte le avvertenze per la sicurezza e per l'uso contenute nel presente manuale.

• Il dispositivo non deve essere utilizzato se l'alloggiamento è danneggiato, se una funzione fallisce, o se si sospetta che qualcosa non è giusto.
• Qualora non sia possibile garantire la sicurezza dell'utente, l'apparecchio deve essere messo fuori servizio, impedendone un eventuale uso.
• Non utilizzate l'apparecchio all'aperto, in ambienti umidi o in ambienti esposti a forti sbalzi termici.
• Non tenete l'apparecchio sotto i raggi solari diretti.
• Se l'apparecchio non viene usato per un lungo periodo, togliete la batteria.
• Se si modifica o altera l'apparecchio, non è più garantita la sicurezza operativa. Inoltre si annullano tutti i diritti di garanzia e prestazione della garanzia.

4. Spiegazione dei simboli sull'apparecchio

Conformità con la direttiva UE sulle basse tensioni (EN-61010)

Pericolo!! Osservate le avvertenze contenute nelle istruzioni per l'uso!

Attenzione! Tensione pericolosa! Pericolo di folgorazione.

Isolamento di protezione: Tutti i componenti che conducono tensione sono muniti di doppio isolamento

Simbolo della messa a terra (tensione massima verso terra)

Al termine della sua durata di vita utile questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici, ma conferito in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.

CAT III

L'apparecchio è concepito per le misurazioni su impianti di edifici. Ne sono un esempio le misurazioni su deviatori, interruttori di potenza, cablaggio, interruttori, prese di corrente su impianti fissi, apparecchiature per uso industriale nonché motori a installazione fissa.

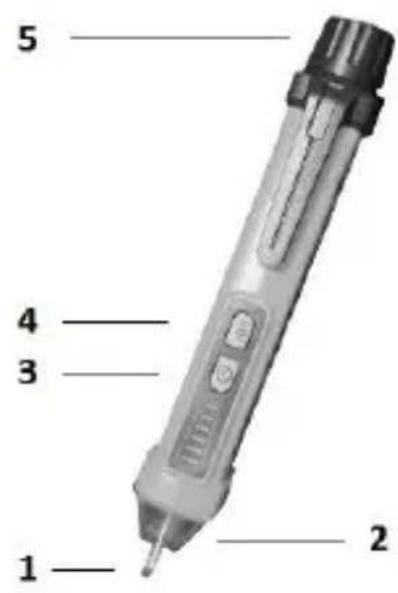

5. Elementi di comando

1. Tester di tensione (Sensore)
2. Lampada tascabile LED
3. Interruttore ON/OFF
4. Interruttore ON/OFF per Lampada tascabile LED
5. Tappo a vite (Coperchio del vano batteria)

6. Specifiche tecniche

Indicatore	LED
Area	12 a 1000 V (50/60 Hz)
Condizioni operative	0o C a 50o C (32oF a 122oF)< 85% Umidità relativa dell'aria
Condizioni di stoccaggio	-20o C a 60o C (-4oF a 140oF)< 85% Umidità relativa dell'aria
Alimentazione dicorrente	3V (2 x 1,5 V AAA)
Peso	50 g
Dimensioni	16 x 2,5 x 2,5 cm

Funzione	Area
Tensione alternata (50/60 Hz)	12 V - 1000 V

7. Uso

Avvertenza:: Prima di ogni misura, il corretto funzionamento di una fonte di energia affidabile funzionamento.

1. Accendere il dispositivo. (Tasto 2)
2. Posizionare la punta della sonda vicino al circuito da testare.
3. Se una tensione CA viene applicata sull'oggetto da misurare, il LED lampeggia nella parte superiore e un segnale acustico. (12 V a 1000 V)

8. Manutenzione in efficienza

Le riparazioni a questo apparecchio devono essere eseguite esclusivamente da personale specializzato qualificato.

Sostituzione della batteria(e)

Se il dispositivo non risponde durante la prova di funzionamento sostituire la batteria.

1. Svitare il tappo (5).
2. Inseire la batterie nel supporto, osservando la corretta polarità.
3. Richiudere il vano batteria.
4. Smaltire le batterie esaurite in modo ecocompatibile.

Pulizia

In caso di sporco pulire l'apparecchio con un panno umido e un po' di detergente domestico. Fate attenzione a non far penetrare liquidi all'interno dell'apparecchio! Non utilizzare detergenti aggressivo o solventi!

9. Garanzia e pezzi di ricambio

Per quest'apparecchio si applica la garanzia ai sensi di legge pari a 2 anni a partire dalla data d'acquisto (vedi ricevuta d'acquisto). Le riparazioni a questo apparecchio devono essere eseguite esclusivamente da personale specializzato appositamente preparato. In caso di necessità di pezzi di ricambio o di chiarimenti o problemi, rivolgersi al proprio rivenditore specializzato oppure a:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG
