PAN Voltfinder - Priză de perete Pancontrol - Manual de utilizare gratuit

Tip produs	Detector de tensiune fără contact
Marcă	Pancontrol
Model	PAN Voltfinder
Dimensiuni	16 x 2,5 x 2,5 cm
Greutate	50 g
Alimentare	2 baterii AAA (1,5 V) - 3 V total
Domeniu de tensiune	12 V la 1000 V CA (50/60 Hz)
Afișaj	LED intermitentă și semnal sonor
Categorie de măsurare	CAT III (instalații fixe clădiri)
Funcții principale	Detectare tensiune fără contact, lanternă LED încorporată
Condiții de funcționare	0°C până la 50°C, umiditate relativă < 85%
Condiții de depozitare	-20°C până la 60°C, umiditate relativă < 85%
Siguranță	Izolație dublă, conformitate CE (EN-61010), nu utilizați în exterior sau în mediu umed
Întreținere și curățare	Curățați cu o cârpă umedă și detergent delicat; evitați solvenții
Înlocuirea bateriilor	Deșurubați capacul, respectați polaritatea, utilizați baterii AAA 1,5 V
Garanție	2 ani legali de la data achiziției
Piese de schimb și reparabilitate	Reparații de către personal calificat; contactați distribuitorul sau KRYSTUFEK.at
Conținutul livrării	Aparat, baterii, manual de instrucțiuni

Întrebări frecvente - PAN Voltfinder Pancontrol

Cum se utilizează PAN Voltfinder?

Porniți aparatul cu butonul pornit/oprit, plasați vârful senzorului lângă conductorul de testat. Dacă este prezentă o tensiune alternativă de 12 până la 1000 V, LED-ul clipește și se aude un bip.

Care este domeniul de tensiune detectabil?

Detectorul detectează tensiuni alternative de la 12 V la 1000 V la 50/60 Hz.

Aparatul funcționează în curent continuu?

Nu, PAN Voltfinder este proiectat doar pentru tensiune alternativă (CA). Nu detectează curentul continuu.

Cum se schimbă bateriile?

Deșurubați capacul cu șurub de la baza aparatului. Înlocuiți cele două baterii AAA 1,5 V respectând polaritatea indicată, apoi închideți cu grijă.

Ce faceți dacă aparatul nu se pornește?

Verificați starea bateriilor. Dacă sunt descărcate, înlocuiți-le. Dacă problema persistă, contactați distribuitorul sau serviciul post-vânzare.

Aparatul este etanș?

Nu, nu trebuie utilizat în exterior sau în mediu umed. Evitați pătrunderea lichidului.

Pot testa cabluri sub tensiune fără contact?

Da, detectorul detectează tensiunea fără contact direct. Apropiați pur și simplu senzorul de cablu sau de priză.

Ce înseamnă simbolul CAT III?

CAT III indică faptul că aparatul este potrivit pentru măsurători pe instalații fixe ale clădirilor, cum ar fi panourile de distribuție sau întrerupătoarele.

Cum se întreține aparatul?

Curățați-l cu o cârpă umedă și puțin detergent delicat. Nu utilizați solvenți sau produse caustice.

Care este garanția PAN Voltfinder?

Aparatul beneficiază de o garanție legală de 2 ani de la data achiziției. Păstrați factura.

MANUAL DE UTILIZARE PAN Voltfinder Pancontrol

Instrucțiuni de folosire

PAN VOLTFINDER

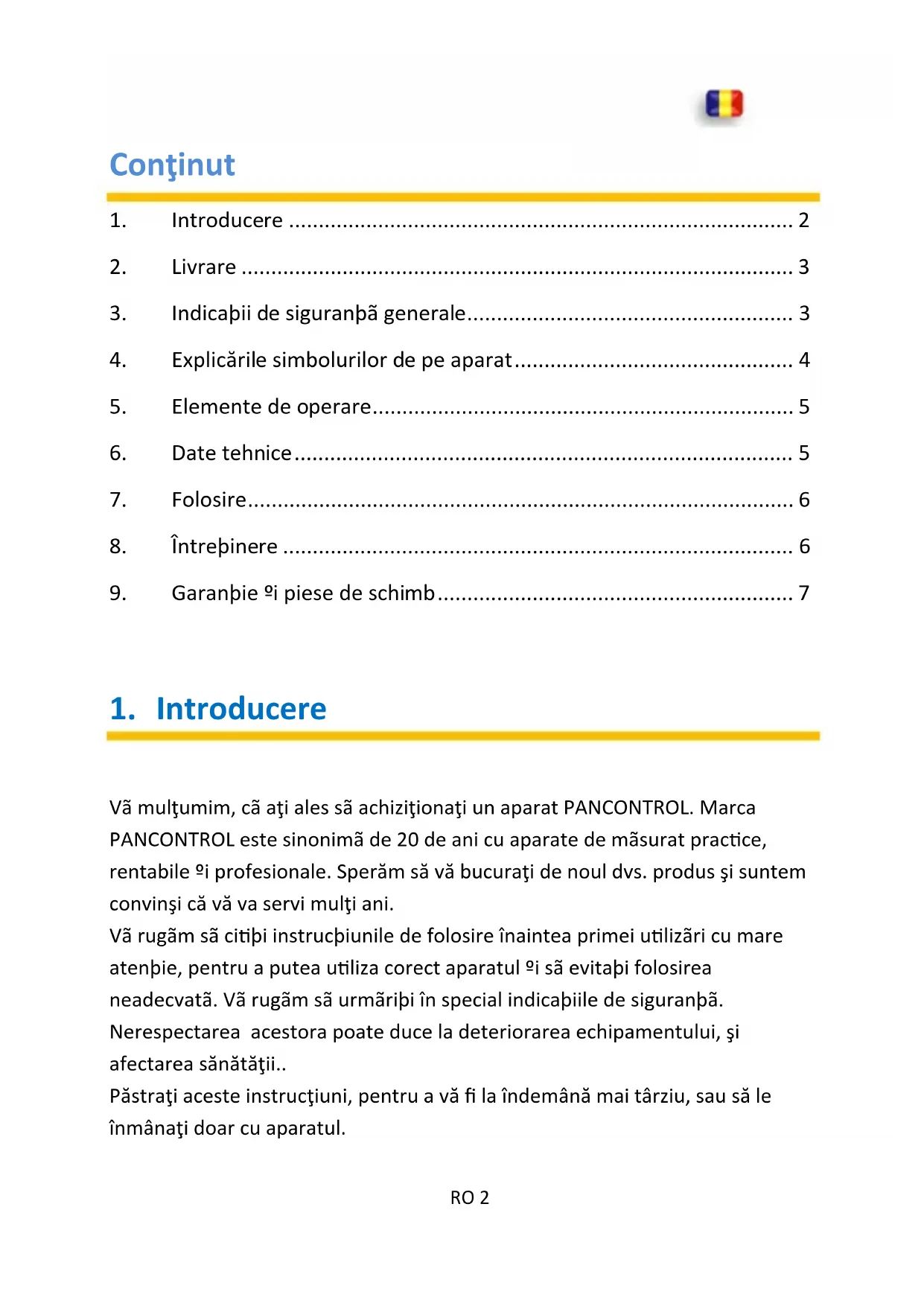

1. Introducere .... 2
2. Livrare 3
3. Indicapii de siguranpă generale.... 3
4. Explicările simbolurilor de pe aparat.... 4
5. Elemente de operare.... 5
6. Date tehnice....5
7. Folosire....6
8. Întrepinere 6
9. Garanpie îi piese de schimb....7

1. Introducere

Vã mulțumim, că ați ales să achiziționați un aparat PANCONTROL. Marca PANCONTROL este sinonimă de 20 de ani cu aparate de măsurat practice, rentabile îi profesionale. Sperăm să vă bucurați de noul dvs. produs și suntem convinși că vă va servi mulți ani.

Vã rugăm să citiți instrucțiunile de folosire înaintea primei utilizări cu mare atenție, pentru a putea utiliza corect aparatul îi să evitați folosirea neadecvată. Vã rugăm să urmăriți în special indicățiile de siguranță.

Nerespectarea acestora poate duce la deteriorarea echipamentului, și afectarea sănătății..

Păstrați aceste instrucțiuni, pentru a vă fi la îndemână mai târziu, sau să le înmânați doar cu aparatul.

2. Livrare

Vã rugăm să verificați integritatea și calitatea produsului după despachetarea acestuia.

• Aparat de măsurat
• Baterie (n)
• Instructiuni de folosire

3. Indicapii de siguranpă generale

Pentru a folosi corespunzător aparatul, vă rugăm să respectați toate indicățiile de siguranță îi folosire din acest manual.

• Aparatul nu mai trebuie să fie utilizat dacă carcasa este deteriorat, în cazul în care o funcție nu reușește sau dacă bănuiți că ceva nu este în regulă.
• Când nu poate fi garantată siguranpa folosirii, aparatul trebuie scos din funcțiune îi protejat împotriva folosirii.
• Nu folosipi niciodată aparatul în aer liber, în medii cu foc sau în zone în care temperatura fluctuează foarte mult.
• Nu poziptionați aparatul în bătaia directă a soarelui.
• Dacă nu folosipi aparatul o perioadă mai lungă, scoateși bateriile.
• Când aparatul este modificat sau schimbat, siguranța funcționării nu mai este garantată. În plus, se anulează garanția și pretențiile de despăgubire.

4. Explicările simbolurilor de pe aparat

CAT III

În conformitate cu directiva UE de tensiune joasã (EN-61010)

Pericol! Respectați indicățiile din instrucțiunile de folosire!

Atenție! Tensiune periculoasă! Pericol de electrocutare.

Izolapie: Toate componentele conducătoare de electricitate sunt izolate dublu.

Simbol împământare (max. tensiune față de pământ)

Acest produs nu trebuie depozitat în gunoiul menajer la încetarea folosirii sale, ci trebuie dus la un centru de colectare a aparatelor electrice îi electronice.

Aparatul este prevăzut pentru măsurarea instalapiilor în clădiri. Exemple sunt măsurătorile panourilor de distribuție, întrerupătoarelor, cablurilor, comutatoarelor, prizelor instalapiilor permanente, echipamentelor pentru uz industrial îi a motoarelor instalate.

5. Elemente de operare

1. Tensiune tester (Senzor)
2. Lanterna LED-uri
3. Întrerupător pornire/oprire
4. Întrerupător pornire/oprire pentru Lanterna LED-uri
5. Piulita cu capacel (Compartimentul bateriei capacul)

5 4 3 1 2

6. Date tehnice

Afi°aj	LED
Zonă	12 a 1000 V (50/60 Hz)
Condipii de exploatare	0o C a 50o C (32oF a 122oF)< 85% Umiditate relativă
Condipii depozitare	-20o C a 60o C (-4oF a 140oF)< 85% Umiditate relativă
Sursă energie	3V (2 x 1,5 V AAA)
Greutate	50 g
Dimensiuni	16 x 2,5 x 2,5 cm

Funcpie	Zonă
Tensiune alternativă (50/60 Hz)	12 V - 1000 V

7. Folosire

Indicație: Înainte de fiecare măsurare, buna functionare a unei surse de energie fiabil de funcționare.

1. Porniți aparatul. (Butonul 2)
2. Plasați vârful sondei aproape de circuit pentru a fi testate.
3. În cazul în care un AC de tensiune se aplică pe obiect pentru a fi măsurată, LED-ul clipește în partea de sus si aude un ton de semnal. (12 V a 1000 V)

8. Întrepinere

Reparațiile aparatului trebuie făcute doar de personalul calificat.

Schimbarea beteriei(iiilor)

Dacă aparatul nu răspunde în timpul testelor funcției înlocuiti bateria.

1. Deşurubați capacul (5).
2. Introduceți bateriile în locaș, și aveși grijă la polaritate.

3. Inchideti compartimentul bateriei din nou.

4. Reciclapi bateriile consumate în conformitate cu prevederile mediului înconjurător.

Curăpare

Aparatul trebuie curăpat cu o cârpă umedă sau produs de curăpare casnic în cazul murdăriei. Asigurăți-vă că nici un lichid nu pătrunde în aparat! A nu se folosi agenți de curățare agresivi sau solventi!

9. Garanpie îi piese de schimb

Pentru acest aparat este valabilă garanția 2 ani de la data cumpărării (în funcție de dovada cumpărării) Reparațiile la acest echipament pot fi efectuate numai de către personal instruit corespunzător. Dacă aveși nevoie de piese de schimb, precum îi dacă aveși întrebări sau întâmpinași probleme, vă rugăm să vă adresași dealer-ului dvs:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG
