Produkttyp	Beröringsfri spänningstestare
Märke	Pancontrol
Modell	PAN Voltfinder
Mått	16 x 2,5 x 2,5 cm
Vikt	50 g
Strömförsörjning	2 AAA-batterier (1,5 V) – 3 V totalt
Spänningsområde	12 V till 1000 V AC (50/60 Hz)
Display	Blinkande LED och ljudsignal
Mätkategori	CAT III (fasta installationer i byggnader)
Huvudfunktioner	Beröringsfri spänningsdetektering, inbyggd LED-ficklampa
Driftsförhållanden	0°C till 50°C, relativ luftfuktighet < 85%
Förvaringsförhållanden	-20°C till 60°C, relativ luftfuktighet < 85%
Säkerhet	Dubbel isolering, CE-överensstämmelse (EN-61010), använd inte utomhus eller i fuktig miljö
Underhåll och rengöring	Rengör med en fuktig trasa och milt rengöringsmedel; undvik lösningsmedel
Batteribyte	Skruva av locket, respektera polariteten, använd AAA 1,5 V-batterier
Garanti	2 års lagstadgad garanti från inköpsdatum
Reservdelar och reparerbarhet	Reparationer av kvalificerad personal; kontakta återförsäljare eller KRYSTUFEK.at
Leveransinnehåll	Apparat, batterier, bruksanvisning

Vanliga frågor - PAN Voltfinder Pancontrol

Hur använder man PAN Voltfinder?

Slå på enheten med på/av-knappen, placera sensorn nära ledaren som ska testas. Om en växelspänning på 12 till 1000 V finns, blinkar LED och en ljudsignal hörs.

Vilket spänningsområde kan detekteras?

Testaren detekterar växelspänningar från 12 V till 1000 V vid 50/60 Hz.

Fungerar enheten på likström?

Nej, PAN Voltfinder är endast avsedd för växelspänning (AC). Den detekterar inte likström.

Hur byter man batterier?

Skruva av skruvlocket på enhetens botten. Byt ut de två AAA 1,5 V-batterierna med respekt för angiven polaritet, sedan stäng försiktigt.

Vad gör jag om enheten inte slås på?

Kontrollera batteriernas skick. Om de är förbrukade, byt ut dem. Om problemet kvarstår, kontakta din återförsäljare eller kundtjänst.

Är enheten vattentät?

Nej, den får inte användas utomhus eller i fuktig miljö. Undvik att vätska tränger in.

Kan jag testa spänningsförande kablar utan kontakt?

Ja, testaren detekterar spänning utan direktkontakt. För bara sensorn nära kabeln eller uttaget.

Vad betyder symbolen CAT III?

CAT III innebär att enheten är lämplig för mätningar på fasta installationer i byggnader, som fördelningsskåp eller strömbrytare.

Hur underhåller jag enheten?

Rengör den med en fuktig trasa och lite milt rengöringsmedel. Använd inte lösningsmedel eller frätande produkter.

Vilken garanti har PAN Voltfinder?

Enheten har en lagstadgad garanti på 2 år från inköpsdatum. Spara ditt kvitto.

BRUKSANVISNING PAN Voltfinder Pancontrol

Beröringsfri spänningsprovare

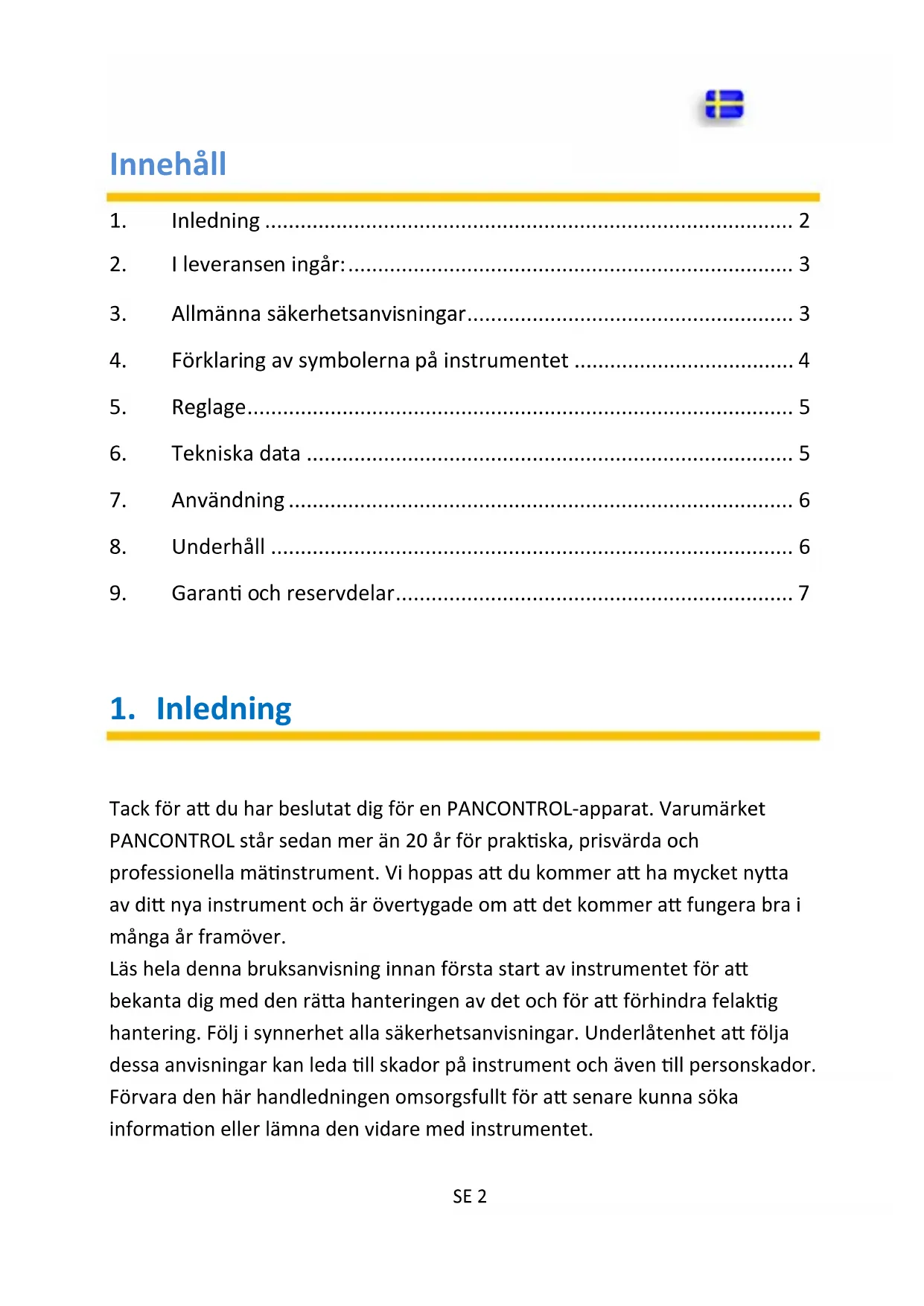

Innehåll

1. Inledning 2
2. I leveransen ingår: 3
3. Allmänna säkerhetsanvisningar.... 3
4. Förklaring av symbolerna på instrumentet 4
5. Reglage.... 5
6. Tekniska data 5
7. Användning 6
8. Underhåll 6
9. Garanti och reservdelar....7

1. Inledning

Tack för att du har beslutat dig för en PANCONTROL-apparat. Varumärket PANCONTROL står sedan mer än 20 år för praktiska, prisvärda och professionella mätinstrument. Vi hoppas att du kommer att ha mycket nytta av ditt nya instrument och är övertygade om att det kommer att fungera bra i många år framöver. Läs hela denna bruksanvisning innan första start av instrumentet för att bekanta dig med den rätta hanteringen av det och för att förhindra felaktig hantering. Följ i synnerhet alla säkerhetsanvisningar. Underlåtenhet att följa dessa anvisningar kan leda till skador på instrument och även till personskador. Förvara den här handledningen omsorgsfullt för att senare kunna söka information eller lämna den vidare med instrumentet.

2. I leveransen ingår:

Var god kontrollera vid uppackningen att leveransen inte är transportskadad och att den är komplett.

• Mätenhet
• Batteri(er)
• Bruksanvisning

3. Allmänna säkerhetsanvisningar

För att garantera en säker användning av produkten, ska du följa alla säkerhets- och bruksanvisningar i denna handbok.

• Enheten måste inte längre användas om höljet är skadad, om en funktion misslyckas eller om du misstänker att något inte är rätt.
• Om användarens säkerhet inte kan garanteras måste instrumentet tas ur drift och säkras mot användning.
• Använd inte instrumentet utomhus, i fuktiga miljöer, eller i miljöer med extrema temperaturvariationer.
• Förvara inte instrumentet i direkt solljus.
• Om du inte använder instrumentet under längre tid, ta bort batteriet.
• Om instrumentet modifieras eller ändras kan driftsäkerheten inte längre garanteras. Dessutom faller samtliga garanti- och kvalitetsanspråk bort.

4. Förklaring av symbolerna på instrumentet

CAT III

I enlighet med EU-lågspänningsdirektivet (EN 61010)

Fara! Beakta anvisningarna i bruksanvisningen!

Varning! Farlig elektrisk spänning! Risk för strömstötar.

Skyddsisolering: Alla spänningsförande delar är dubbelisolerade Jordningssymbol (max. spänning till jord)

Denna produkt får inte slängas bland vanligt hushållsavfall, utan ska lämnas på en återvinningsstation för elektrisk och elektronisk utrustning.

Instrumentet är avsett för mätningar i byggnadsinstallationer. Exempel är mätningar på fördelningscentraler, brytare, ledningar, strömbrytare, eluttag i fasta installationer, utrustning för industriell användning samt fast installerade motorer.

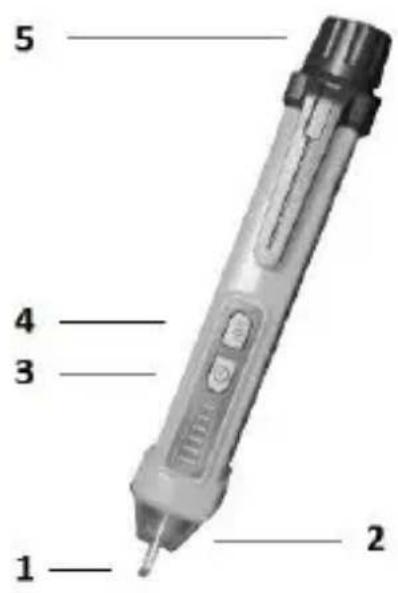

5. Reglage

1. Spänningsprovare (Sensor)
2. LED-ficklampa
3. Till-/Från-brytare
4. Till-/Från-brytare för LED-ficklampa
5. Skruvlock (Batteriluckan)

5 4 3 1 2

6. Tekniska data

Indikering	LED
Area	12 till 1000 V (50/60 Hz)
Driftsförhållanden	0°C till 50°C (32°F till 122°F)< 85% Relativ luftfuktighet
Lagringsförhållanden	-20°C till 60°C (-4°F till 140°F)< 85% Relativ luftfuktighet
Strömförsörjning	3V (2 x 1,5 V AAA)
Vikt	50 g
Mått	16 x 2,5 x 2,5 cm

Funktion	Area
Växelspänning (50/60 Hz)	12 V - 1000 V

7. Användning

Upplysning: Före varje mätning skall fungera korrekt måste ett tillförlitligt fungerande strömkälla.

1. Slå på enheten. (Knapp 2)
2. Placera sondspetsen nära kretsen som ska testas.
3. Om en AC spänning appliceras på objektet som skall mätas, blinkar statuslampan i toppen och en ton ljuder. (12 V till 1000 V)

8. Underhåll

Reparationer på detta instrument endast utföras av kvalificerad fackpersonal.

Utbyte av batteri(er)

Om enheten inte svarar under funktionstestet byta ut batteriet.

1. Skruva av locket (5).
2. Sätt i batterierna i hållaren, och kontrollera att polariteten är riktig.
3. Stäng batterifacket igen.
4. Kassera förbrukade batterier enligt gällande bestämmelser.

Rengöring

Om instrumentet blir smutsigt rengörs det med en fuktig trasa och lite vanligt rengöringsmedel. Se upp så att ingen fukt tränger in i instrumentet! Använd inga aggresiva rengörings- eller lösningsmedel!

9. Garanti och reservdelar

För detta instrument gäller lagstadgad garanti på 2 år från inköpsdatum (enl. inköpskvitto). Reparationer får endast utföras av utbildad fackpersonal. Vid behov av reservdelar, eller vid frågor eller problem, kontakta din återförsäljare eller:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG
