GEBRUIKSAANWIJZING MAS 16ib Liion Meister Craft

NL - Snoerloze boor/ schroefmachine 117

P - Furadeira/aparafusadeirade bateria 128

B Nr. 400/0000210/55
B Batteri vrijgsteeld van
B milluteaks. Inveven bij
B een Bebat-inzamelpunt.
Pile exoneré d'écotaxe.
A réeturner à un point
T de collecte Bebat.

Batterij Niet
wegsgoien,
maar inleveren
als KCA.

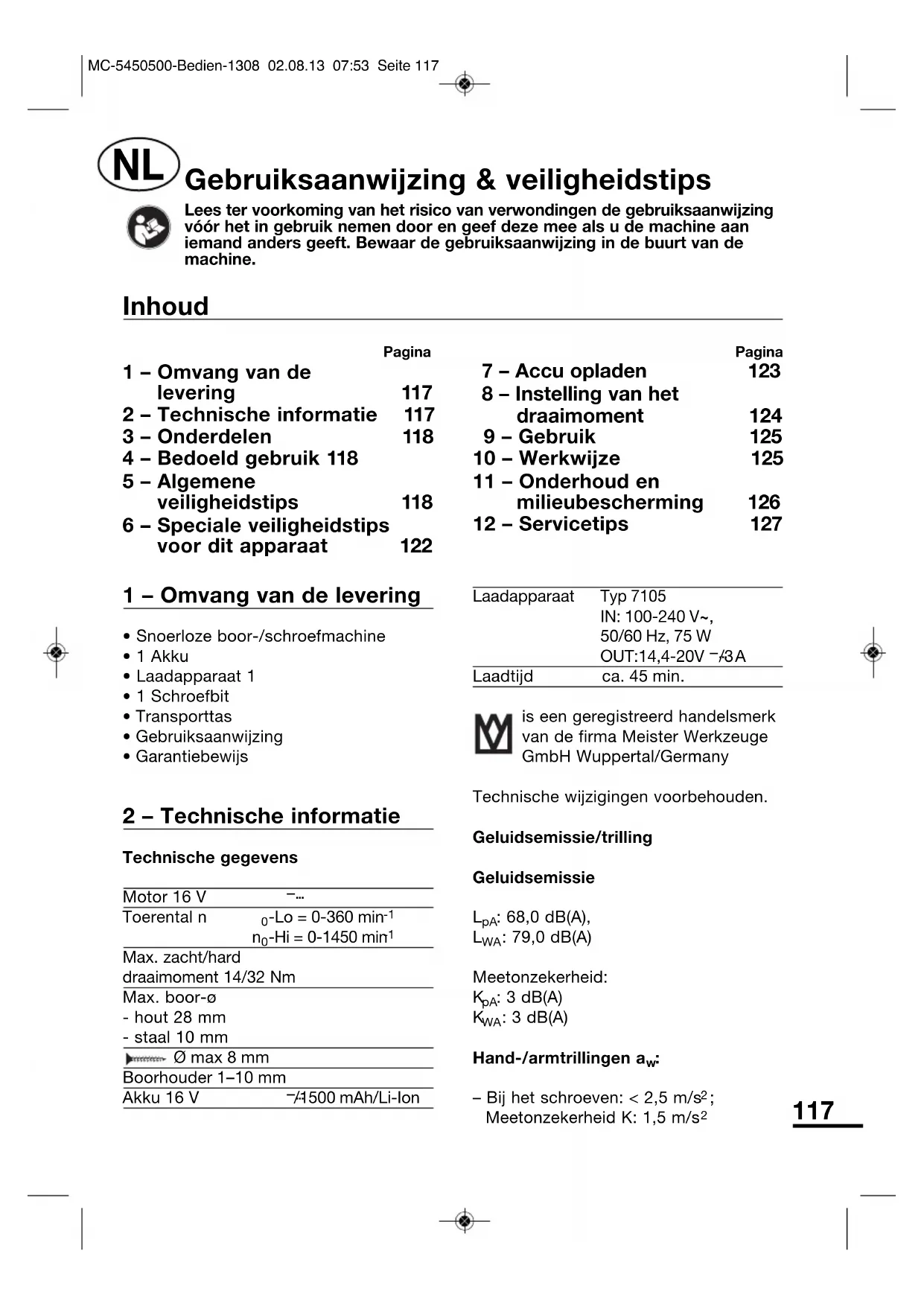

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina
1 - Omvang van de levering	117
2 - Technische informatatie	117
3 - Onderdelen	118
4 - Bedoeld gebruik 118
5 - Algemene veiligheidstips	118
6 - Speciale veiligheidstips voor dit apparaat	122

1 - Omvang van de levering

• Snoerloze boor-/schroefmachine
  1 Akku
• Laadapparaat 1
• 1 Schroefbit
• Transporttas
• Gebruiksaanwijzing
• Garantiebewijs

2 - Technische informatie

Technische gegevens

Motor 16 V	-...
Toerental n	0-Lo = 0-360 min-1n0-Hi = 0-1450 min1
Max. zacht/harddraaimoment 14/32 Nm
Max. boor-ø
- hout 28 mm
- staal 10 mm
Ø max 8 mm
Boorhouder 1-10 mm
Akku 16 V	-7/4500 mAh/Li-lon

7 – Accu opladen	Pagina
	123
8 – Instelling van het draaimoment	124
9 – Gebruik	125
10 – Werkwijze	125
11 – Onderhoud en milieuubescherming	126
12 – Servicetips	127

Laadapparaat	Typ 7105 IN: 100-240 V~, 50/60 Hz, 75 W OUT:14,4-20V -/3A
Laadtijd	ca. 45 min.

M is een geregisteerd handelsmerk van de firma Meister Werkzeuge GmbH Wuppertal/Germany

Technische wijzigingen voorbehonden.

Geluidsemissie/trilling

Geluidsemissie

Bij het schroeven: < 2,5m / s^2 Meetonzekerheid K:1,5 m/s2

Bij het boren: < 2,5m / s^2 Meetonzekerheid K:1,5 m/s2

Lawaai-/trillingsinformatie

Meetwaardes bepaald overeenkomstig EN 60745-1, EN 60745-2-2, EN 60745-2-1

De opgegeben trilemissiewaarde werden volgens een genormaliseerd testprocedé gemeten en kan als vergelijkking van een elektrisch werktuig met een ander gebrukt worden.

De opgegeven trilemissiewaarde kan ook voor een inleidende inschatting van de schade gezruikt worden.

LET OP! De trilemissiewaarde kanijdens het gebruik van het elektrisch gereedschap van de opgegeven waarde verschillen, in functie van de manier waarop het gereedschap gebruikt worden.

Er要去en veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij geleurt de inschatting van de schade rekening houdend met de werkelijkke gebruiks omstandigheden. (Daarbij moet rekening gehouden worden met alle onderdelen van de bedrijs-cyclus, d.w.z. ook periodes waarin het gereedschap uitgeschakeld is enperiodes waarin het wel ingeschakeld is, maar zonder belasting loopt.)

3 - Onderdelen

1 Boorhouser
2 Instelling van het draaimoment
3 Schakelaar "Aan/uit" met geintegreerde lichtschakelaar en toerentalregeling
4 Draaiingaarrechts/draaiingaar links

5 Accu

6 Oplaadtoestel
7 Oplaadcontrole
8 Oplaadschacht
9 LED-werklicht

10 Accuoplaad-display
11 Schakelaar "HI/LO"
12 Indicatie van de draairichting
12a Rechtsloop
12b Linksloop
13 Accu-ontgrendelknop
14 Test-toets

4 - Bedoeld gebruik

Boren in hout en metaal, schroeven.
Gebruik machine, laadtoestel en
toebehoren (door de fabrikant vermelde
gegevens in acht nemen!) enkel voor hun
reglementair voorgeschreven
toepassingsgebied! Alle andere
toepassingen worden uitdrukkelijk
uitgesloten.

Dit apparaat is nicht geschikt om door Personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veriligheid verantwoordelijk persoon of tenzij ze instructies kreten over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanner de volgende voorschriften nicht

in acht worden genomen, kan dit een elektrische schok, brand of ernstig letseit tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed -schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereed -schap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed - schap. Gebruik het gereedschap nicht wanner u moe bent of onder invloed

staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril.Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen,een veiligheids -helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.
c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e Overschat uzelf nicht. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situatuies beter onder controle honden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden

kunnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zichn glad en leiden tot het verlies van de controle.
h Wanneer stofafzuigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.
4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaardefect is.Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereed -schap.
d Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er niet mee vertrouwd zijn en deze

aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk w进而er deze door onervaren Personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoudenelektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zichn gemakkelijker te geleiden.

g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreten. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de Voorziene toepassenen kan tot gevaarlijke situatuies leiden.

5 Gebruik en hantering van het accugereedschap

a Laad de accu'suitsluitend op in laadapparaten die door de fabrikant aanbevolen worden. Bij een laadapparaat dat voor een bepaald type accu's bedoeld is, bestaat brandgevaar als het met andere accu's gezruikt worden.

b Gebruik uitsluitend de waarvoor voorziene accu's in het elektrische gereedschap. Het gebruik van andere accu's kan letsels en brandgevaar veroorzaken.

c Houd de Niet-gebruekte accu ver van paperclips, munten, sleutels, nagels, schroeven of andere keine metalen voorwerpen die een overbrugging van de contacten hunzeroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand verooorzaken.

d Bij verkeerd gebruik kan vloeistof uit de accu lopen. Vermijd contact met deze vloeistof. Bij toe Vallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u een arts raadplegen. Naar buiten komende accuvloeistof kan huidirritaties of brandwondenveroorzaken.

6 Algemene veiligheidsvoorschriften voor accuschroevendraaiers

Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.

7 Speciale verilgheidsvoorschriften voor accuschroevendraaiers

• Houd het apparaat uitsluitend vast aan de geisoleerde greepopper -vlakken als u werkzaamhedenuitvoert waar bij het inzetgereed -schap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een stroomvoerende leiding kan ook metalen delen onder

spanning zetten en een elektrische schok veroorzaken.

8 Veiligheidsinstructies voor accu/ oplaadtoestellen

a Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoegt het risico op een elektrische schok.

b Laad de accu's enkel op in oplaad - toestellen, die door de fabrikant aan - bevolen worden. Voor een oplaad - toestel, dat voor een bepaald accutype geschikt is, bestaat er brandgevaar als het met andere accu's gezruikt worden.

c Laad geen vremeinde accu's. Het oplaadtoestel is enkel voor het opladen van de bijgeleverde accu (lithiumion - accu) met de in de Technische Geevens aangegeven spanningen geschikt. In het andere geval bestaat er brand- en ontploffingsgevaar.

d Houd het oplaadtoestel netjes. Door verruiling bestaat het gevaar voor een elektrische schok.

e Controller telkens voor gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel Niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel Niet zich en LAST het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad - toestellen, kabel en stekker verhogen het risico op een elektrische schok.

f Bedien het oplaadtoestel Niet op eenlicht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende

verwarming van het oplaadtoestel bestaat er brandgevaar.

g Bij een verkeerde toepassing kan er vloeistof uit de accu vrijkomen. Vermijd het contact daarmee. Bij toevalig contact met water afspoelen. Als de vloeistof in de ogen komt, doet u aanvullend beroep op medische hulp. Vrijkomende accuvloeistof kan tot huidirritaties of brandwonden leiden.

h Open de accu Niet. Er bestaat gevaar voor een kortsluiting.

i Bescherm de accu gegen但它, bijvoorbeeld ook gegen aanhoudende zonnestraling, en vuur. Er bestaat ontploffingsgevaar.

j De accu Niet kortsluiten. Er bestaat ontploffingsgevaar.

k Bij beschadiging en een onoordeel - kundig gekruik van de accu's kunnen er dampen vrijkomen. Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen hunnen de luchtwegen irriteren.

6 - Speciale verilgheidstips voor dit apparaat

OPGELET! LED van de laser -klasse 1! Kijk Nietrechtstreeks in de laser omdat dit schade aan de ogen tot gevolg kan hebben.

• Gebruik de machine, het laadapparaat en en de accessoires alleen voor het toepassingsgebied waarvoordeze bestemd zich!

• Let erop, dat alle bewegende onderdelen stilstaan, alvorens u de boorschroevendraaier wegelt.

Vermijd herhaaldelijk blokkeren tijdens het schroeven of boren.
- Het laadapparaat uitsluitend op 230 V wisselstroom aansluten.
- Laad de accu van de boorschroeven -draaier alleen met het bijbehorende laadapparaat.
- Bescherm het laadapparaat en de boorschroevendraaier gegen vocht. Nooit in water onderdompelen!
- Laadapparaat nicht buiten gebruiken.
- Om de accu's gegen schade te beschermen, mogen ze nicht aan temperaturen van meer dan 50^ wordenblootgesteld.

LET OP! De contacten aan de accu en het laadapparaat nicht kortsluiten.

Bij het laden op juiste polariteit + / - letten.
- Accu Niet in open vuur werpen.
- De aansluitsnoer kan nicht worden verwangen. Bij beschadiging要去 het apparaat worden vernietigd.

Veiligheidsinstructies voor accu/ oplaadtoestellen

• Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoegt het risico op een elektrische schok.
  Houd het oplaadtoestel netjes. Door verruiling bestaat het gevaar voor een elektrische schok.

• Controller telkens voor gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel Niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel Niet zich en LAST het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad -toestellen, kabel en stekker verhogen het risico op een elektrische schok.
  Bedien het oplaadtoestel Niet op eenlicht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende verwarming van het oplaadtoestel bestaat er brandgevaar.

• Open de accu Niet. Er bestaat gevaar voor een kortsluiting.
  Bij beschadiging en een onoordeelkundig gebruik van de accu's hunnen er dampen vrijkomen.Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen hunnen de luchtwegen irriteren.

7 - Accu opladen

Deze accuschroevendraaier MeisterCraft MAS 16ib maguitsluitend met de nettransformer Typ 7105 geladen worden. De nettransformer maguitsluitend op een stroomtoevoer met een wisselspanning van 100 - 240V en een freiendentie van 50 / 60Hz gebrukt worden. Ieder gebruik van andere nettrans formatoren en het gebruik van de nettransformer Typ 7105 op een andere stroomtoevoer kan lichamelijke letsels en zaakschadeveroorzaken.

Lithium-ion-accu-technologie

Deze moderne accu bild in vergelijkking met conventionele Ni-Cd-accu's belangrijke voordelen:

• Geen memory-effect, d.w.z. de accu kan onafhankelijk van de laadtoestand zonder verlies van de capaciteit voor en na het gebruik.altijd worden bijgeladen.
• Extreem lage zelfontlading, waarom ook na langere opslag gereed voor gebruik.
  Laag gewicht
• Lange levensduur

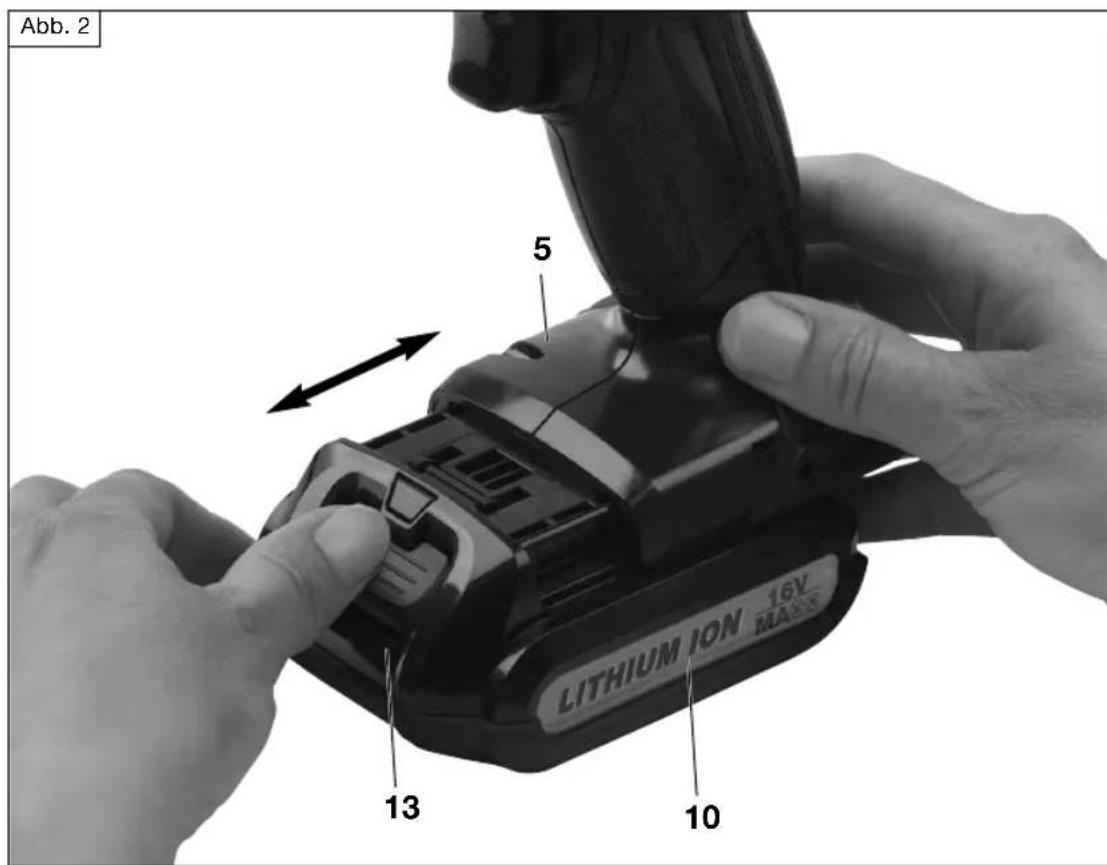

Accu wegemen (afb. 2)

De accu-ontgrendelknop (13) indrukken en de accu (5)uit het apparaatschuiven.

Accuplaatsen (afb.2)

De accu-ontgrendelknop (13) indrukken en de accu (5) tot gegen de aanslag in het apparaat schuiven. De accuontgrendelknop loslaten.

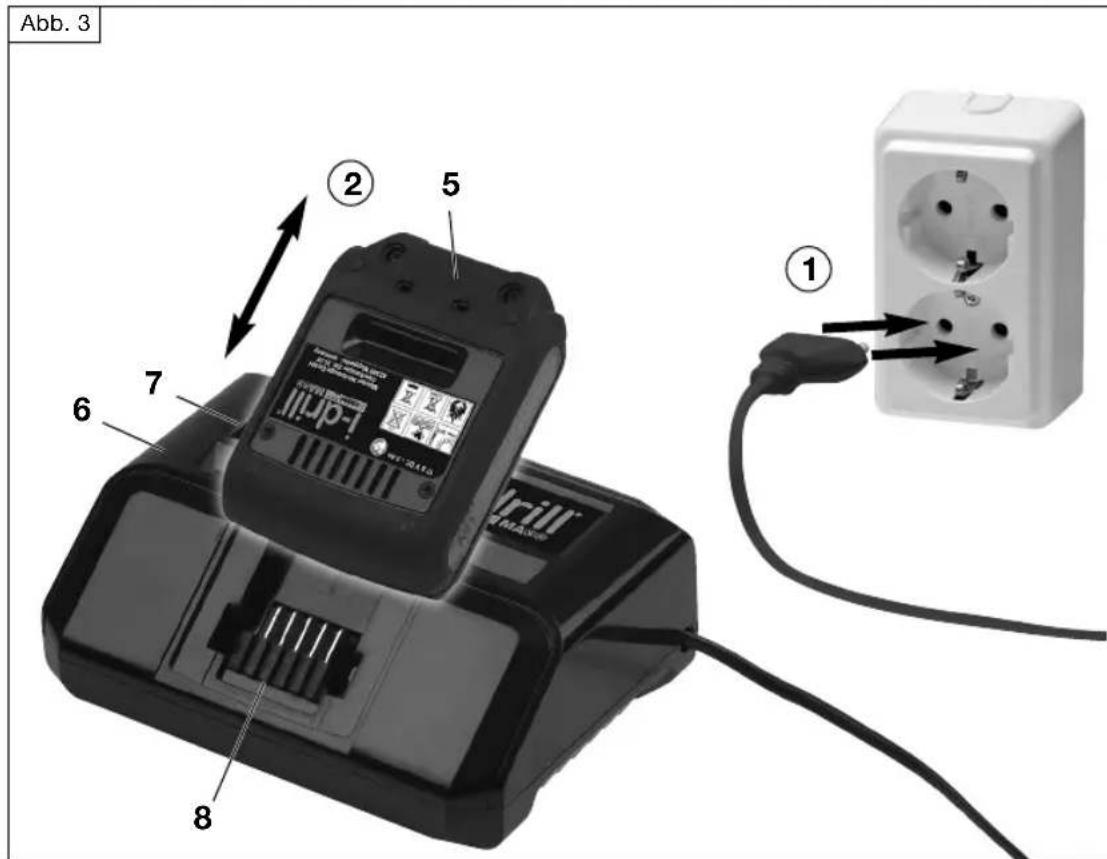

Oplaadprocedure (afb. 3)

OPGELET! De accu worden in de fabriek Niet volledig opgeladen. De accu voor het eerste gebruik opladen.

OPGELET! De arbeids - temperatuur van het laad - apparaat ligtCUSen 0^ en 45^

OPGELET! Om de accu (5) op te laden alteid eerst het laad apparaat (6) op het stroomnet aansluiten, voor de accu in het laadapparaat gezet worden.

1. Het laadapparaat op een stopcontact aansluiten. Wacht tot de groene LED (7) oplicht en het netcontact weergeeft (afb. 1+3).
2. De accu in de laadschacht (8) van het laadapparaat zetten (afb. 3). De groene LED dooft, de rode LEDlicht opijdens de laadprocedure.
3. De laadprocedure duurt ca. 45 minutes. De procedure is voltooid zodra de rode LED dooft en de groene LED oplicht.

OPGELET! De accu is door een thermobeveiliging gegen oververhitting beschermd, maar de accu mag Niet langer dan de laadtijd in het laadapparaat blijven. Een gelijk blijvende opwarming van laad apparaat en accu tijdens de laad procedure is normal en is geen storing.

TIP! Het is aan te raden, de oplaadprocedure aanvullend via een elektrische tijsdschakelklok bij te honden!

OPGELET! Alsijdens de laadprocedure de rode of groene LED langer dan 30 minuten knippert, moet de accu uit het laadapparaat verwijderd worden en de laad - procedure na een koelpauze van ca. 15 minutes opnieuw gestart worden. Indien een van de LED's blijft knipperen, moet contact met ons servicecenter opgenomen worden.

8 - Installing van het draaimoment

De accuboorschroevendraaier hee ten 25 + 1 -trappige instelling van het draaimoment (2) om beschadigingen van de schroef- of boorkoppen te voorkomen. Door aan de kop van uw

accuboorschroevendraaier te draaien,
kunt u steeds de noodzakelijkke trap,van 1 (gemakkelijk bedienbare schroeven)
tot max. (moeilijk bedienbare schroeven/
boren instellen.Kies steeds het
gunstigste draaimoment voor de
respectievelijke taak.

9 - Gebruik

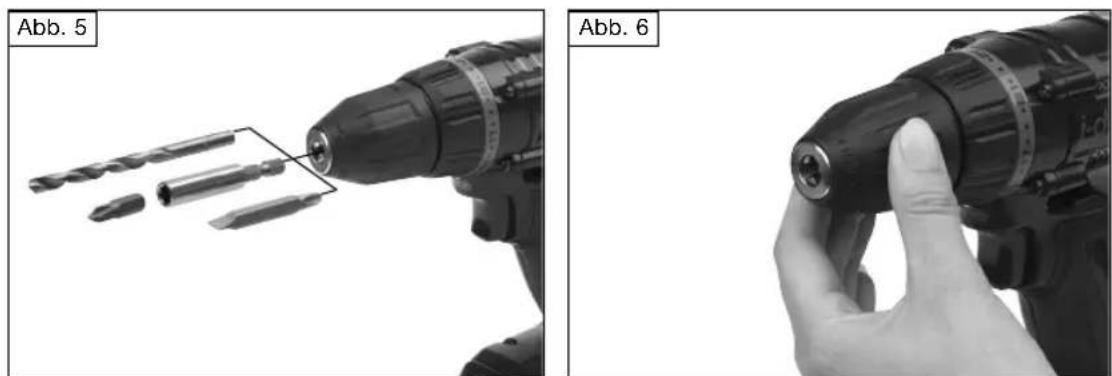

Alle in de handel verkrijgbare schroevendraierbits, bitholders en boortoestellen tot een diameter van 10mm (niet tot de omvang van de levering behorende){kunnen in de boorhouser 1) ingespannen worden (afbeelding 5).

De machine beschikt over een snelspanboorhouser. Daarmee kunt u de toebehoren in de handmatige modus snel en zonder boorholdersleuteluitwisselen (afbeeding 6).

De boorhouser van machines met draaiing aanr rechts/draaiing aanr links is steeds met een schroef met linkse schroefwinding bevestigd. Deze dient voor een wissel van de boorhouser voorangs door de boorhouser heen (1) losgedraaid te worden. Schroeven met linkse schroef - winding hunnen enkel door een draaiing aanr rechts losgedraaid worden.

De schroevendraaierbits met een lenght vanaf 50~mm kuren ook direct in de boorhouser gespannen worden.

Aan-/Uitschakelen

• Inschakelen: Aan-/Uitschakelaar (3) indrukken: Het schroeven begint. Houdijdens het schroeven de schakelaar ingedrukt.
  Uitschakelen: Zodra de schroef volledig in- of uitgedraaid is de

in-/uitschakelaar loslaten. De werk ing wordt beeindigd en de werklamp dooft.

LED-werklamp (9)

Terwijl het apparaat ingeschakeld is,licht de LED-werklamp op voor eenbeter zicht en om veilig te werkenakereplaatsen. De werklamp dooftloslaten van de in-/uitschakelaar.

OPGELET! LED van de laserklasse 1! Kijk Niet rechtstreeks in de omdat dit schade aan de ogen tot lug kan hebben.

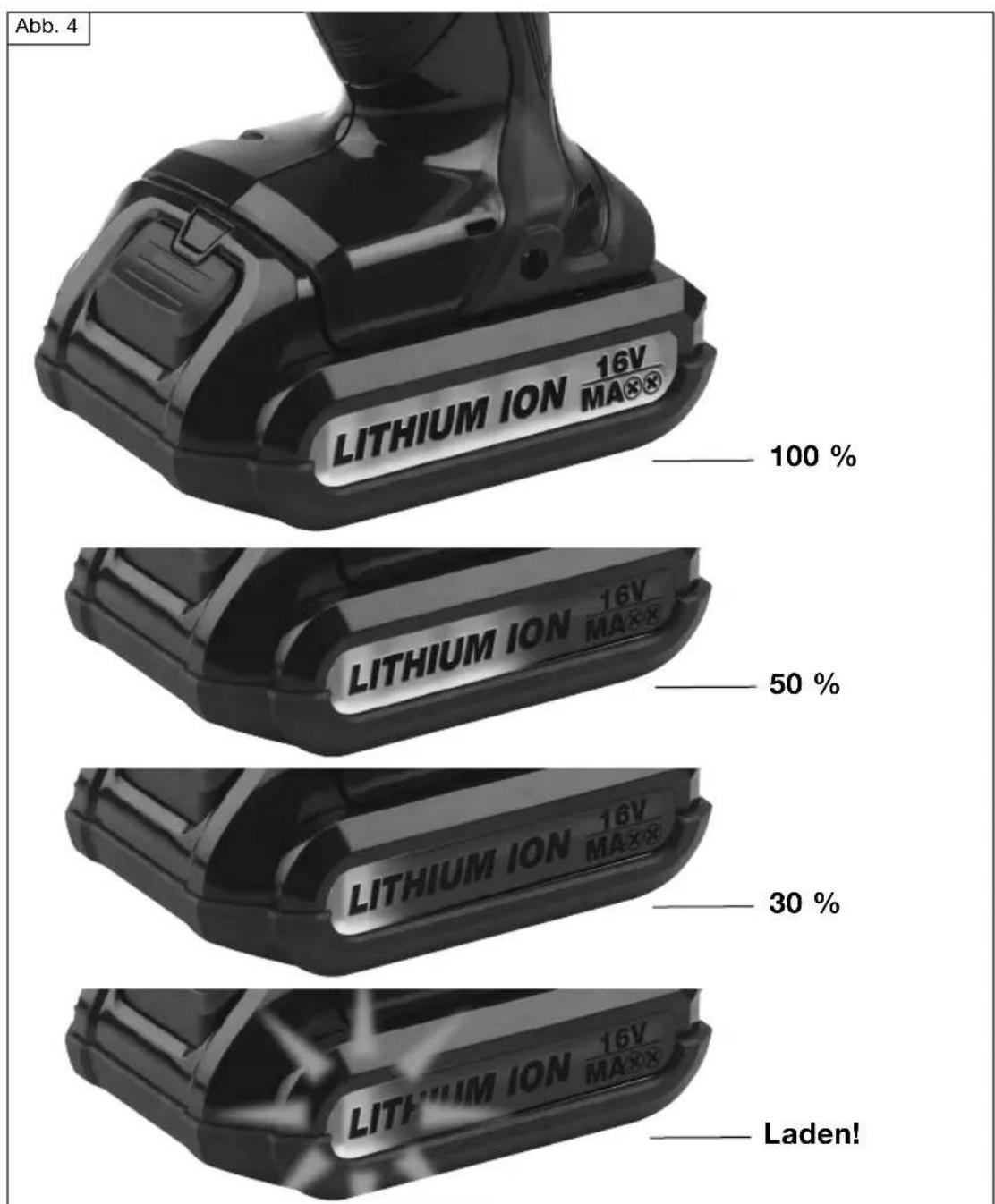

Accuoplaad-display (10)

Druk de test-toets (14) van de accu in om de laadstatus te controleren. Het accu-oplaaddisplay (10)licht voor korteijd helemaal of gedeeltelijk op,om de laadstatus als volgt aan te tonen:

• De laadindicatorlicht volledig op: De accu is volledig geladen.
• De laadindicatorlicht voor de helft op: De accu is voor de helft geladen.
• Een derde van de laadindicatorlicht op: De accu is voor een derde geladen.
• Een derde van de laadindicator knippert: De accu要去 opgeladen worden.

10 - Werkwijze

Door de elektronische toerentalregeling (3)\ kunt u het toerental traploos aan de respectievelijke taak aanpassen.
- Lichte druk op de schakelaar (3) = gering toerental om vastzittende schroeven los te draaien.

Schakelaar flink indrukken = maximaal möglichk toerental om te boren.

OPGELET! Voorkom dat de motor bij het boren of schroeven onder belasting tot stilstand kommt!

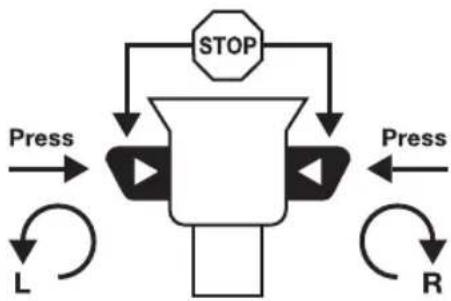

Draiingaarrechts/links

De draairichting bepaalt u met behulp van de schuifschakelaar (4) boven de aan/uitschakelaar.

GELIEVE IN ACHT TE NEMEN!
Draairichting enkel bij stilstaande motor wijzigien!

De draairichting wordenijdens de werkinq door de draairichtingindicator (12 / afb.1) getoond.

• Schroeven vast draaien: schaklaar in positie R schuiven. De draairichtingindicator (12a) voor rechtsloop brandt.
• Schroeven los draaien: schakelaar in positie L schuiven. De draairichtingindicator (12b) voor linksloop brandt.
  Veiligheidsstand: middelste stand van de schakelaar; in deze stand van de schuifschakelaar kan het apparaat Niet in gebruik genomen worden, bijvoorbeeld bij werkonderbrekingen een wissel van bit of boortoestel.

OPGELET! Risico van doldraaien door te diep indraaien van schroeven. Ga aandachtig te werk en beeindig het vastschroeven EVT.iets vroeger en draai de schroef vast met een schroevendraier. Testsuitvoeren!

Schakelaarstand "LO": 0-360 min -1 voor het los en vast draaien van schroeven
Schakelaarstand "HI": 0-1450 min -1 voor schroeven en boren

Het te kiezen toerentalgebied wordt door het gegeven materiaal en door de geplande activiteit bepaald en dient door werkzaamheden aan een proefstuk vastgesteld te worden.

OPGELET! Omschakeling enkel bij stilstand van de motor dooryoeren.

11 - Onderhoud en milieuubescherming

De behuizing alleen maar met een vochtige doek schoonmaken. Geen oplosmiddel gebruiken! Om de capaciteit te bewaren adviseren wij u de accu alle twee maanden—helemaal te ontladen en dan weeop te laden. Alleen maar volle accu's opslaan en waarom van vrij tot vrij naladen. De opbergplaats要去 droog en vorstbestendig zich. De omgevings - temperatuur mag nooit meer dan 40^ bedragen.

OPGELET! Niet meer bruikbare electro- en accuapparaten horen Niet,thisis bij het huishoudelijk afval! Ze

moeten overeenkomstig richtlijn 2002/96

EU voor afgedankte elektronische apparatuur afzonderlijk verzameld en maar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden.

LET OP! Bij elektrische apparatuur met een batterij- of accuvoeding要去en de batterijen of accu's worden verwijderd en overeenkomstig de geldende batterijrichtlijn apart worden afgevoerd. Batterijen en accu's nooit in het huisvuil doe!

Breng Niet meer bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort gescheden inzamelen en conform deplaatselijkbepalingen afvoeren.Vraag voor details bij uw gemeente na.

12 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water honden. Verdere aan wij zingen treft u in de handleiding aan.
• Meister-artikelen worden aan strengkwaliteitstcontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te

zenden. De reparatietijd za maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verzort zowel deijd die nodig is om de fout op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, geleieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie nicht (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u worden opengemaakt, dan vervallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijten eruitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid Niet voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gezruikt werden en de reparatie Niet door de klantenservice van Meister Werk zeuge GmbH of een geauthoriseerdevakmanuitgevoerd ward! Dit geldt ook voor de gebruekte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstrijken van de garantietermijnkest u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan gegen lage kosten door ons worden uitgevoerd.

... wordt verklaard dat het in overeenstemming is met de

volgende richtlijnen:

Toegepaste, geharmoniseerde normen:

Norma harmonica utilizes:

Primjenjene usuglasane norme:

PpimMeHeHHbIe HOpMbI:

NL - Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europees Parlement en van de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
