Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfaltig lessen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebsanleitung ebenfalls weitergegeben werden.

Inhalt

	Seite		Seite
1 - Lieferumfang	6	7 - Akku aufladen	12
2 - Technische Informationen	6	8 - Drehmoment-Einstellung	13
3 - Bauteile	7	9 - Betrieb	13
4 - Bestimmungsgemäßer Gebrauch	7	10 - Arbeitsweise	14
		11 - Wartung und Umweltschutz	15
5 - Allgemeine Sicherheitshinweise	7	12 - Service-Hinweise	15
6 - Gerätespezifische Sicherheitshinweise	11

1-Lieferumfang

• Akku-Bohrschrauber
  1 Akku
  Ladegerät
  1 B it
• Transporttasche
• Betriebsanleitung
• Garantieurkunde

2 - Technische Informationen

Technische Daten

Motor 16 V	-…
Drehzahl	n0-Lo = 0-360 min1 n0-Hi = 0-1450 min1
Max. weiches/hartes Drehmoment: 14/32 Nm
Bohr-ø - Holz 28 mm - Stahl 10 mm
ø max. 8 mm
Bohrfutter 1-10 mm
Akku 16 V	-7/1500 mAh/Li-lon

Ladegerät Typ 7105 IN: 100-240 V~, 50/60 Hz, 75 W OUT: 14,4-20 V~3 A
Ladezeit	ca. 45 min.

Mist ein eingetragenes Warenzeichen der Meister Werkzeuge GmbH Wuppertal/Germany

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Lärmemission

• beim Schrauben: < 2,5m/s^2 ; Messunsicherheit K: 1,5 m/s²

• beim Bohren: < 2,5m / s^2 Messunsicherheit K:1,5 m/s2

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745-1, EN 60745-2-2, EN 60745-2-1

Der angegebene Schwingungs emis-sions wert wurde nach einem genormten Pruf verfahren gemessen und kann zum Ver gleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungs emissions - wert kann auch zu einer einleitenden Ein schätzung der Beeinträchtigung ver - wen det werden.

ACHTUNG! Der Schwingungs - emissionswert kann sich wahr -rend der Benutzung des Elektro werk -zeugs vom Angabewert unterscheidien, abhängig von der Art und Weise wie das Werkzeug verwendet wird.

Es mussen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden. Hierbei erfolgt die Einschat -zung der Beeinträchtigung unter Berücksichtigung der tatsächlichen Nut -zungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück -sichtigen, d.h. auch Zei ten, in welchen das Werkzeug abgeschal tet ist und solche, in welchen eszar ein geschal -tet ist, aber ohne Belastung lauft.)

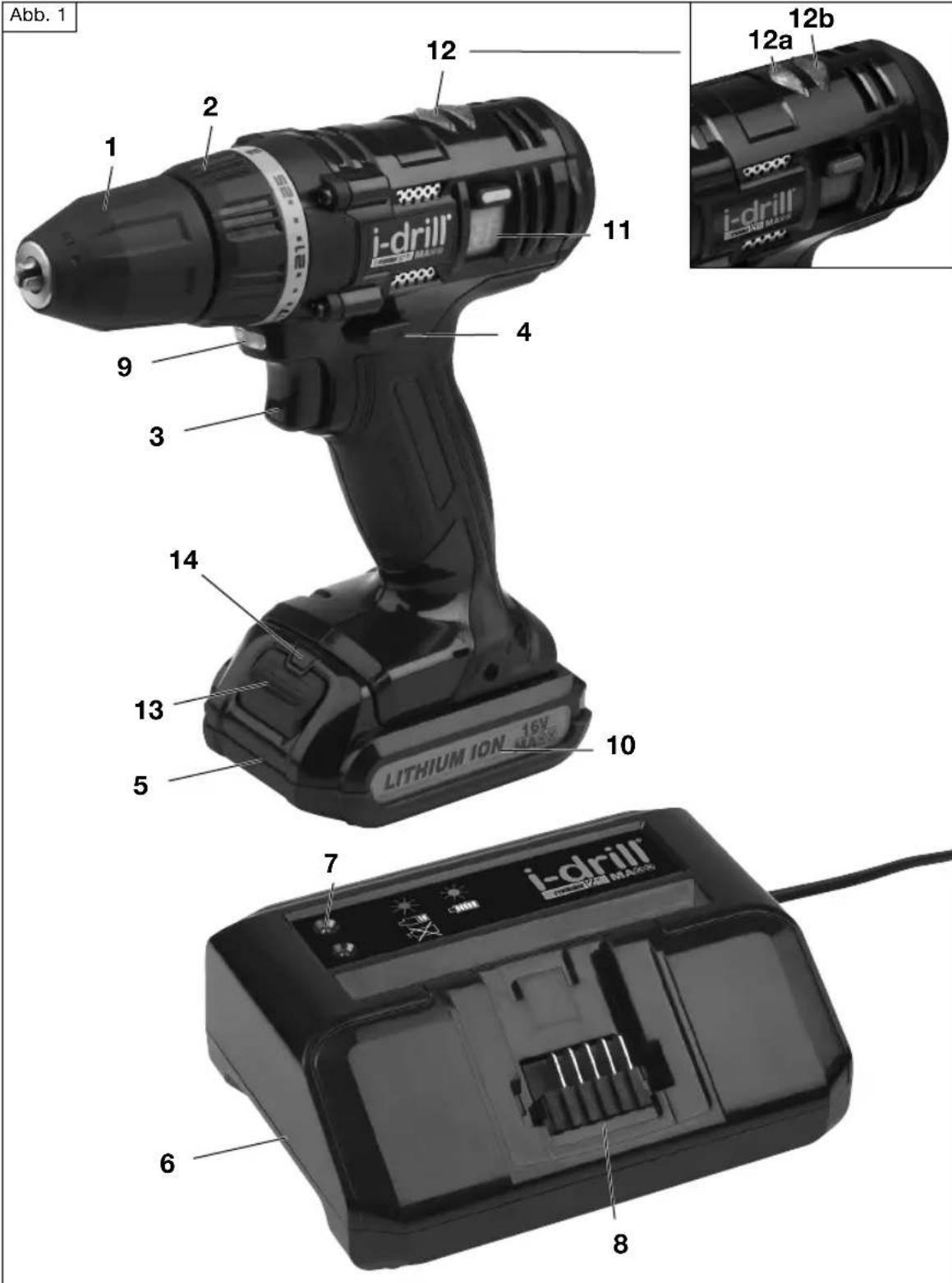

3 - Bauteile

1 Bohrfutter
2 Drehmorenteinstellung
3 Ein-/Ausschalter mit integriertem Lichtschalter und Drehzahlregulierung
4 Rechts-/Linkslauf
5 Akku

6 Ladegerät
7 Ladekontrolle
8 Ladeschacht
9 LED-Arbeitslicht
10 Akku-Ladeanzeige
11 HI/LO-Schalter
12 Laufrichtungsanzeige
12a Rechtslauf
12b Linklauf
13 Akku-Entriegelungstaste
14 Prüftaste

4 - Bestimmungsgemäßer Gebrauch

Bohren in Holz und Metall, Schrauben. Verwenden Sie Maschine, Ladegerät und Zubehör (Herstellerangaben be ach ten!) nur für deren bestimmungsgemäßen Ein-satzbereich! Alle anderen Anwendungen werden ausdrücklich ausgeschlossen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensori-schen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei dessie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beauf sightt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

5 - Allgemeine Sicherheitshin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Sicherheitshinweise und Anwei sun gen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und An -

weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen fur die Zukunft auf.

Der in den Sicherheitschinweisen ver -wen dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerk zeu ge (mit Netzkabel) und auf akkubetrie be ne Elektrowerkzeuge (ohne Netz ka bel).

1 Arbeitsplatzsicherheit

a Halten Sie ihren Arbeitsbereich sau - ber und gut beleucht. Unordnung und unbe leuchtete Arbeitsbereiche konnen zu Un fällen führen.

bArbeiten Sie mit dem Gerat nicht in ex plo sionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten,Gase oder Staube befinden.Elektrowerkzeuge er zeu gen Funken, die den Staub oder die Dampfe ent zunden kon nen.

c Halten Sie Kinder und andere Per-sonen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker ge meinsam mit schutzgeerdeten Geräten. Unverän- derte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages.

b Vermeiden Sie Körperkontakt mit geer de ten Oberflächen wie Rohren,

Hei zungen, Herden oder Kuhl - schran ken. Es besteht ein erhöhtes Risiko durch elek tri schen Schlag, wenn Ihr Körper geerdet ist.

c Halten Sie das Gerät von Regen und Näs se fern. Das Eindringen von Was ser in ein Elektrogerät erhöht das Risiko eines elek trischen Schlages.

d Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, auf -zuhängen oder um den Stecker aus der Steckdose zuziehen. Hal ten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und sich be we-genden Gera teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elek trischen Schlages.

e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwenden Sie nur Ver längerungskabel, die auch für den Außen bereich zuge laessen sind. Die Anwendung eines für den Außenbereich geeigneten Ver langle-rungskabels verringgert das Risiko ein es elektrischen Schlages.

f Wenn der Betrieb des Elektro werk - zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ein den Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz schalters verminder das Risiko eines elektrischen Schlages.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie da rauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektro werk zeug. Benutzen Sie das Gerät nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alko hol oder Medikamen - ten ste hen. Ein Moment der Unacht - sam keit beim Ge brauch des Gerätes

kann zu ernst hav ten Verletzungen führn.

b Tragen Sie persönliche Schutzaus-rus tung und immer eine Schutz brille. Das Tragen persönlicher Schutzaus-rustung, wie Staub maske, rutschfeste Sicherheits schuhe, Schutz helm oder Gehorschutz je nach Art und Einsatz des Elektrowerk zeuges ver ran gert das Risiko von Verletzungen.

c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Gerats den Finger am Schalter haben oder das Gerat eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Ge rat einschalten. Ein Werkzeug oder ein Schlus sel in einem sich dre-henden Ge rate tel kann zu Verletzun-gen führen.

e Vermeiden Sie abnormale Körper - hal tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Hal ten Sie Haare, Kleidung und Hand schuhe fern von sich be we-genden Teilen. Lockere Kleidung, Schmuck oder lange Haare kon nen von sich bewegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auffang - ein rich tun gen montiert werden kon -

nen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen ver ringert Gefährdungen durch Staub.

4 Verwendung und Behandlung des Elektrowerkzeuges

a Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das)dafür be stimme Elektrowerkzeug. Mit dem pas senden Elekrowerkzeug arbeiten Sie better und sicher er im angegebenen Leistungsbereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elek-tro werk zeug, das sich nicht mehr ein-oder aus schalten lassst, ist gefährlich und muss re pa riert werden.
c Ziehen Sie den Stecker aus der Steck dose, bevor Sie Gerätein -stellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. These Vorsichts maß nahme verhindert den unbeab sich tigten Start des Geräts.
d Bewahren Sie unbenutzte Elektro -werk zeuge außerhalb der Reich weite von Kin dern auf. Lassen Sie keine Personen das Gerät benutzen, die mit thisem nicht ver traits und oder diese Anwei sun gen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von uner fah renen Per so nen benutzt werden.
e Pflegen Sie das Gerät mit Sorgfalt. Kon trollieren Sie, ob sich bewegen de Geräte teile einwandfrei funktiö nieren und nicht klem men, ob Teile gebrochen oder so be schädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädig te Teile vor dem Einsatz des Ge -

rates reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfaltig gepflegte Schneidwerk zeuge mit scharfen Schneidkanten ver klem mens sich seiten und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug, Zube hör, Einsatzwerkzeuge usw. entspre chend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschreiben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszu fuh ren de Tätigkeit. Der Gebrauch von Elek trowerkzeugen für andere als die vorge sehen en Anwendungen kann zu gefähr lichen Situationen führen.

5 Verwendung und Behandlung des Akkuwerkzeugs

a Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller em p fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeig net ist, besteht Brandgefahr, wenn es mit andere - ren Akkus verwendet wird.
b Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerk -zeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegen stän - den, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukon-takten kann Ver brennungen oder Feu er zur Folge haben.

d Bei falscher Anwendung kann Flüssig keit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzliche Hilfe in Anspruch. Austreten - de Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen.

6 Allgemeine Sicherheitshinweise für Akkuschrauber

Service

7 Spezielle Sicherheitshinweise für Akkuschrauber

8 Sicherheitshinweise für Akku/Lade ge ratie

a Lassen Sie Ihr Gerät nur von qua - lifizier tem Fachpersonal und nur mit Original-Ersatz teilen reparieren. Damit wird sicher gestellt, dass die Sicherheit des Geräts er halten bleibt.
a Halten Sie das Gerät nur an den iso - lierten Grifflächen, wenn Sie Ar beiten ausführren, bei denen das Ein satz - werk zeug verborgene Strom leitungen oder das eigene Netz ka bel treffen kann. Der Kontakt mit einer spannings - führenden Lei tung kann auch metallene Geräteile unter Spannung setzen und zu einem elek trischen Schlag führen.
a Halten Sie das Ladegerät von Re gen oder Nasse fern. Das Eindringen von Wasser in ein Ladegerät erhoht das Risiko eines elektrischen Schla ges.
b Laden Sie die Akkus nur in Lade - geräten auf, die vom Hersteller em - pfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwen det wird.

c Laden Sie keine Fremd-Akkus. Das La degerät ist nur zum Laden des mit - ge lieferten Akkus (Li-lonen) mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten be - steht Brand- und Explosionsgefahr.

d Halten Sie das Ladegerät sauber.
Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

e Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be nutzen Sie das Ladegerät nicht, so fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegerät, Kabel und Stecker erhöhen das Risiko eines elektrischen Schla ges.

f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärung des Ladegerätes besteht Brandgefahr.

g Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser ab spulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zu satzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Haut -reizungen oder Verbrennungen führen.

h Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

i Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen einstrahlung, und Feuer. Es besteht Explosionsgefahr.

j Schlieben Sie den Akku nicht kurz. Es besteht Explosionsgefahr.

k Bei Beschädigung und unsach ge-ma Bem Gebrauch des Akkus kon- nen Dämpfe austreten. Führn Sie Frischluft zu unduchen Sie bei Be-schwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.

6 - Gerätespezifische Sicherheitschinweise

ACHTUNG! das Gerät besitzte eine LED der Laserklasse 1 als Arbeitsplatzbeleuchtung. Schauen Sienicht direkt in den Laser, da dies Schädigungen der Augen zur Folge haben kann.

• Verwenden Sie Maschine, Zubehör und Ladegerät nur für den jeweiligen bestimmungsgemäßen Einsatzbe reich!
• Bevor Sie den Bohrschrauber aus der Hand legen, achten Sie auf den Still -stand aller beweglichen Teile.
• Häufiges Blockieren beim Schrauben oder Bohren vermeiden.
  Das Ladegerat nur an 230V Wechsel - strom anschließen.
• Bohrschrauberakku nur mit dem zu ge-hörigen Ladegerät laden.
  Ladegerat und Bohrschrauber vor Feuchtigkeit schützen. Nie in Wasser tauchen!
• Ladegerät nicht im Freien verwenden.
• Um die Akkus vor Schaden zu be wahren, sollen den sie keinen Temperatren von über 50^ ausgesetzt werden.

ACHTUNG! Die Kontakte an Akku und Ladegerät nicht kurz schlie - Ben!

• Beim Laden auf richtige Polung „+/-“ achtenden.
• Akku nicht in offene Flammen werfen.
  Die Anschlussleitung kann nicht er- setzt werden. Bei Beschädigung ist das Gerät fachgerecht zu entsorgen.

Sicherheitshinweise für Akku/Lade ge ratie

• Halten Sie das Ladegerät von Re gen oder Nasse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla ges.
• Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be nutzen Sie das Ladegerät nicht, so fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegerät, Kabel und Stecker erhö hén das Risiko eines elektrischen Schla ges.
• Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärung des Ladegerätes besteht Brandgefahr.
• Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
• Bei Beschädigung und unsach ge-ma Bem Gebrauch des Akkus kon -

nen Dampfe austreten. Führn Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dampfe konnen die Atemwege reizen.

7 - Akku aufladen

ACHTUNG! Dieser Akku-Bohr - schrauber MAS 16ib darf aus -schlieBlich mit dem Ladegerat Typ 7105 geladen werden. Das Lade gerat darf nur an einer Stromver sorgung mit einer Wechselspannung von 100 - 240V und einer Frequenz von 50 / 60Hz betrieben werden. Jegliche Verwendung anderer Ladegerate, sowie die Verwendung des Lade gerates Typ 7105 an einer anderen Stromversorgung kann zu Personenund Sachschemen führen.

Lithium-lonen-Akku-Technik

Dieser neuartige Akku besitzt gegenüber herkommlichen Ni-Cd-Akkus entscheidene Vorteile:

• Kein Memory-Effekt, d.h. der Akku kann unabängig vom Ladezustand ohne Ka -pazitätsverlust jederzeit vor oder nach dem Einsatz nachgeladen werden.
• Extrem geringe Selfstentladung,\ daher auch nach längerer Lagerung\ einsatz bereit.
• Geringes Gewicht
• Lange Lebensdauer

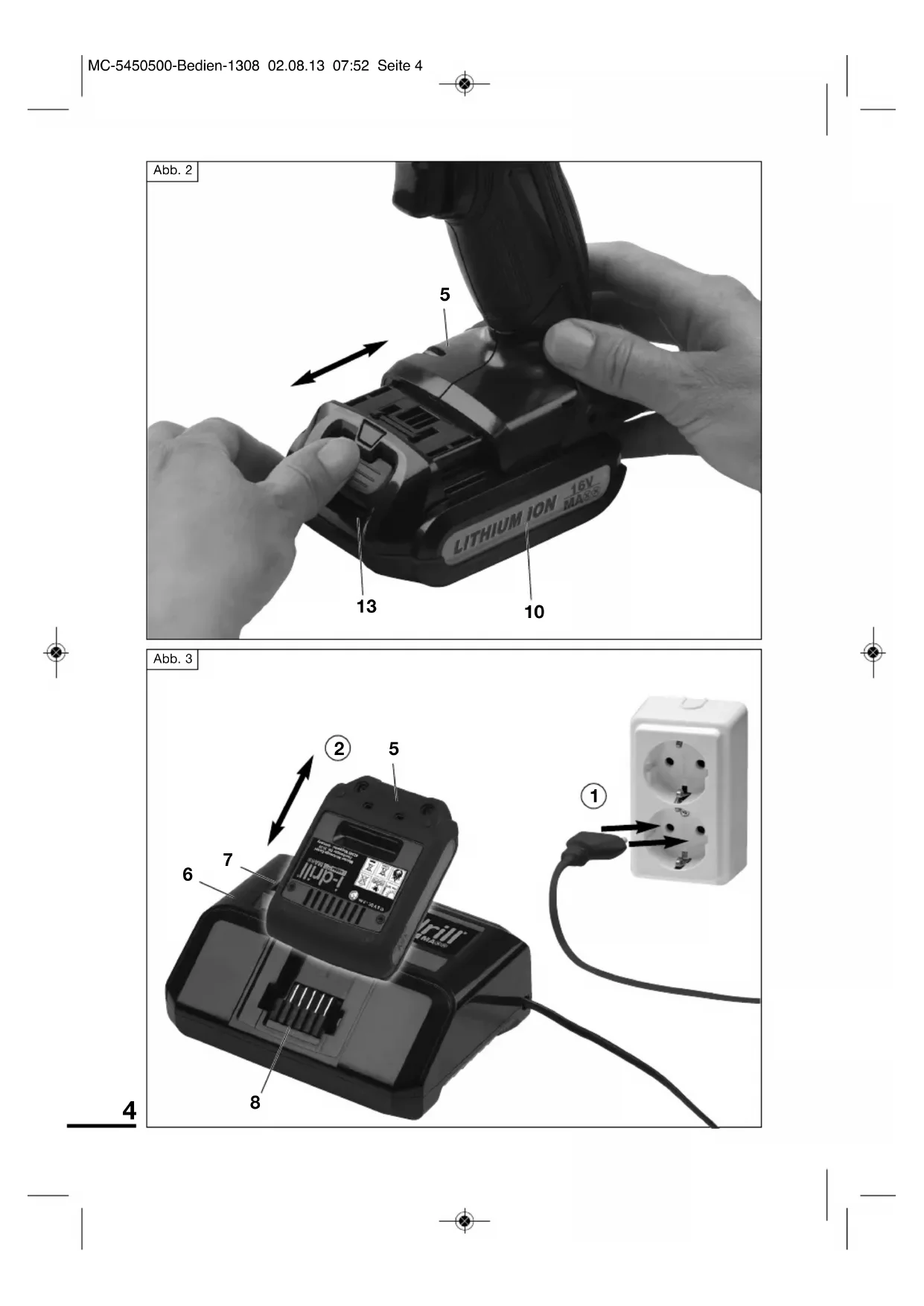

Akku entnehmen (Abb.2)

Akku-Entriegelungstaste (13) drucken, und den Akku (5) aus dem Gerath Herausziehen

Akku einsetzen (Abb. 2)

Akku-Entriebelungstaste (13) drucken, und den Akku (5) bis zum Anschlag in

das Gerät einschieben. Akku-Entriege -lungstaste loslassen.

Ladevorgang (Abb. 3)

ACHTUNG! Der Akku ist werkse - seitig nicht voll ge la den. Den Akku vor dem ersten Ge brauch aufladen.

ACHTUNG! Die Arbeitstemperatur des Ladegerates liegt zwischen 0^ und 45^ .

ACHTUNG! Zum Aufladen des Akkus (5) immer zuerst das Lade gerat (6) am Stromnetz an -schlieBen, bevor der Akku in das Ladegerat eingesetzt wird.

1. Ladegerät an einer Steckdose an schlieben. Warten bis die grüne LED (7) aufleuchtet und den Netzkontakt anziegt (Abb. 1+3).

2. Akku in den Ladeschacht (8) des Lade gerätes einsetzen (Abb. 3). Die grüne LED erlischt, die rote LED leuchtet während des Ladevorgangs.

3. Der Ladevorgang pauert ca. 45 Minu- ten. Er ist beendet, sobald die rote LED erlischt und die grune LED auf - leuchtet.

ACHTUNG! Der Akku ist zwar durch eine Thermosicherung vor Überhitzung geschützt, der Akku sollte davon nicht über die Lade -zeit hinaus im Ladegerät verbleiben. Eine gleichbleibende Erwärung von Ladegerät und Akku während des Ladevorgangs ist normal und stellt keine Fehlfunktion dar.

TIPP! Es wird empfohlen, den Lade vor gang zusammen über eine elek trische Zeitschaltuhr zu steuern!

ACHTUNG! Blinkt während des Ladevorgangs die rote oder grüne LED, so ist der Akku aus dem Ladegerät zu entfernen und der Ladevorgang nach einer Kuhl pause von ca. 15 Minuten erneut zu starten. Soltte eine der LED's Weiterhin blinken, so ist Kontakt mit unserer Service Anschrift aufzunehmen.

8 - Drehmoment-Einstellung

Der Bohrschrauber hat eine 25 + 1 -stu fige Drehmoment-Einstellung (2), um Beschä di gungen der Schraub- oder Bohrköffe zu vermeiden. Durch Drehen des Kopfes an Ihr Bohrschrauber konnen Sie die jeweils erforderliche Stufe, von 1 (leicht gängige Schrauben) bis max. (schwer gan gi ges Schrauben/ Bohren ein stellen. Wah len Siestets das fur die jeweilige ArbeitGNUstigste Drehmoment.

9 - Betrieb

Alle handelsüblichen Schrauberbits, Bit -halter und Bohrer bis zu einem Durch -messer von 10 mm (nicht im Lieferum -fang) konnen in das Bohrfutter (1) ein ge-spannt werden (Abb. 5).

Die Maschine verfügbar über ein Schnell - spannbohrfutter. Damit konnen Sie das Zubehör im Handbetrieb schnell und ohne Bohrfutterschluss auswech sein (Abb. 6).

Das Bohrfutter von Rechts-/ Linkslauf-Maschinen ist stets mit einer Linksgewinde-Schraube fixiert. Diese ist vor einem Bohrfutterwechsel von vorn durch das Bohrfutter (1) hin - durch zu offen. Linksgewinde-Schrauben las sen sich nur durch Rechtsdrehung offen.

Die Schrauber-Bits mit einer Länge ab 50 mm können auch direkt in das Bohrfutter eingespannt werden.

Ein-/Ausschalten

• Einschalten: Ein-/Ausschalter (3) drücken: Der Schraub vorgang startet. Wahrend des Schraubens den Schalter gedrückt halten.
  Ausschalten: Sobald die Schraube vollständig ein- oder ausgedreht ist, Ein-/Ausschalter loslassen. Der Schraubvorgang wird beendet und das Arbeitslicht erlischt.

LED-Arbeitslicht (9)

Während das Gerät eingeschaltet ist, leuchtet das LED-Arbeits Licht zur besseren Sight und zum

sicheren Ar beiten in dunkleren Ar beits -bereichen. Das Arbeitslicht erlischt beim Loslassen des Ein-/Ausschalters.

ACHTUNG! LED der Laser classe 1! Schauen Sie nicht direkt in den r. da dies Schädigungen der Augen

zur Folge haben kann.

Akku Ladeanzeige (10)

Zur Kontrolle des Ladezustandes des Akkus die Prüftaste (14) drucken. Die Akku-Ladeanzeige (10) leuchtet für kurze Zeit ganz oder teilweise auf, um den Ladezustand wie folgt anzu-zeigen:

Die gesamte Anzeigefläche leuchtet: Der Akku ist vollgelagen.
Die Anzeigefläche leuchtet zur Hälfte: Der Akku ist zur Hälfte geladen.
- Ein Drittel der Anzeigefläche leuchtet: Der Akku ist zu einem Drittel geladen.

• Ein Drittel der Anzeigefläche blinkt: Der Akku muss aufgeladen werden.

10 - Arbeitsweise

Elektronische Drehzahlregulierung

Durch die elektronische Drehzahlregu lie-. rung (3) erreichen Sie, dass Sie die Dreh zahl stufenlos dem jeweiligen Arbeits vorgang anpassen konnen.

Leichter Druck auf den Schalter (3) = geringe Drehzahl, um festsitzende Schrauben zu losen.
Schalter durchgehrückt = hochst - mögliche Drehzahl, zum Bohren.

ACHTUNG! Vermeiden Sie, dass der Motor beim Bohren oder

Schrau ben unter Belastung zum Still -stand kommt!

Rechts-Links-Lauf

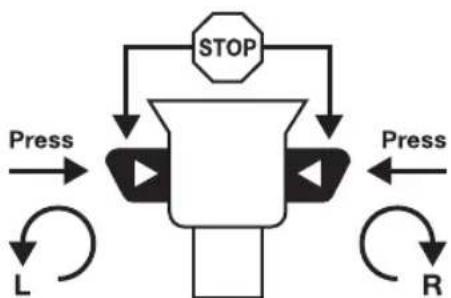

Die Drehrrichtung bestimmen Sie mit Hilfe des Schiebeschalters (4) oberhalb des Be triebsschalters.

BITTE BEAuchtEN! Dreh richtung, nur bei stehendem Motor ver -tern!

Die jeweilige Laufrichtung wird während des Betriebs durch die Laufrichtungs-anzeige (12 /Abb.1) angezeigt.

• Schrauben eindrehen: Schalter auf Pos. R schieber. Die Laufrichtungs-anzeige (12a) fur Rechtslauf leuchtet.
• Schrauben ausdrehen: Schalter auf Pos. L schieber. Die Laufrichtungs-anzeige (12b) fur Linklauf leuchtet.
• Sicherheitsstellung: Schaltermitteln -stellung; in dieser Stellung des Schie-beschalters kann das Gerät nicht in Betrieb genommen werden, z.B. bei Arbeitspausen, Bit- oder Bohrer wechsel.

ACHTUNG! Überrehungsgefahr durch zu tiefes Eindrehen von Schrauben. Schraubvorgang beob - ach ten und ggf. etwas früher ab - brechen und die Schraube mit einem Schrauben dreher festziehen. Probe - verschrau bungen durchführren!

HI/LO-Schaltung (11)

Mit dem HI/LO-Schalter{lassen sich zwei entsprechliche Drehzahlbereiche wahlen.

Schalterstellung LO: 0-360 min -1 für Schrauben ein- und ausdrehen
Schalterstellung HI: 0-1450 min -1 für Schrauben und Bohren

Der zu währende Drehzahlbereich wird vom jeweiligen Material und der geplanten Tätigkeit bestimmt und ist durch Arbeiten an einem Probestück zu ermitteln.

ACHTUNG! Umschaltung nur bei Motorstillstand vornehmen.

11 - Wartung und Umweltschutz

Das Gehäuse nur mit einem feuchten Tuch reinigen - keine Lösungsmittel verwenden!

AnschlieBend gut abtrock nen. Zur Kapa - zitatserhaltung empfehlen wir, den Akku alle zwei Monate ganz zu entladen und wieder aufzuladen. Nur volle Akkus lagern, thereof von Zeit zu Zeit nachladen. Der Aufbewahrungsord musst trocken und frostsicher sein, die Umgebungstemperaturdorf 40^ nicht übersteigen.

ACKTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind

entspruchend der Richt - linie 2002/96 EC fur Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um - welt- undEacherech ten Wiederverwertung zu zu führn.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sam mein und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei Ih rer Gemeinde ver wal tung.

ACHTUNG! Bei batterie- oder akkubetriebenen Elektrogeräten sind die Batterien oder Akkus zu entnehmen und entsprechend der gelten den Batterieverordnung getrennt zu entsorgen. Batterien und Akkus niemals in den Hausmüll geben!

Bitte führen Sie nicht mehr brauchba -re Batterien und Akkus den dafür vorgesehenen Behältern ortlicher Sammelstellen oder des batteriever -treibenden Handels zu.

12 - Service-Hinweise

Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehor in der

Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• Meister-Geräte sind weltgehend war -tungsfrei, zum Reinigen der Gehäuse ge negt ein feuchtes Tuch. Zusätz liche Hin wei se entnehmen Sieitte der Betriebs an leitung.
• Meister-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tionsstörung auftreten, so sen den Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.
• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
• Sofern es sich um keine Garantiere -paratur handelt, werden wir Ihnendie Reparatur kosten in Rechnungstellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian -spruchs!

WICHTIG! Wir weisen ausdrücklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei -gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werk -zeuge GmbH, Kundenservice oder einem autorisierten Fachmann durch -geführt wurde! Entsprechendes gilt für die ver den Zubehörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repa ra turen an Meister-Geräten Kosten gänstig ausführren.

PbKOBoIDCTBO 3a 06cIyXBaHe & yKa3aHn8 3a 6e3OpaCHocT

PNEyPEXKDEHNE! 3a HamaJIbAHe Ha pNcKa OT HapaJIbAHe IpoOeTe BHNMaTEJHO yNbTBAHeTo 3a eKcnIooatauO Oue npEi NpBnI pyck n CbxpaHbAte 3aeJHo c MaunHaTa! Korato npedabate ypeDa Ha dpyrnoJIo3BaTeJN, Tp6Ba Da npedabate cbso N yNbTBAHeTo 3a ekcnloatau.

CbDbpxkHne

1 - 06em Ha Doctors	17	7 - 3apejdahe Ha
2 - Texhneeca nHΦopMaζη	17	6aTepeηra	24
3 - DeTayln	18	8 - PerγιρaHe Na
4 - ΠpeДиSCaHa yNoTpe6a	18	ВьрТЯЦЯ MОмeHT	25
5 - 06uHa yKa3aHnA 3a		9 - EксПлоаця	25
6e3OpaNCHocT	19	10 - Hauн Ha pa6To	26
6 - CneuФчHn yKa3aHnA		11 - TexhneecKO obcIyXBaHe
3a 6e3OpaNCHocT B		И опa3BaHe Ha OKoJHata
3aВиСиМоCT OT BnDa Ha		сpeDA	27
уpeДиTe	23	12 - Yka3aHnA 3a cepBn3a	27

1-O6emHaDocTabka

• AkymylaTopha 60pMaunHa n OTBepTKa
• 1батерия
• 3apЯДH O yCTpoIcTBO
  1HaKpaHnK
• YaHt Ta 3a TpaHcnpTnpaHe
• YnTBAHe 3a o6cnyXBaHe
• F apaHUNHn KaP Ta

2 - Texnuecka nHΦopMaζη

TexHnueckn daHHn

e peRncTpnpaHa TbproBcKa Mapka Ha Meister Werkzeuge GmbH Byneptan/Tepmann

3ana3BaMe cn npaBOTO Ha TexHnueckn 13MeHeHHa.

M Eivaonma kataeThev TnC Meister Werkzeuge GmbH Wuppertal/ερμavia

a Meister Werkzeuge GmbH Wuppertal/Nemetorszag bejegyzett védjegey

registrirana je robna oznaka poduzeca Meister Werkzeuge GmbH Wuppertal/Germany

2 Elektrische verilgheit

3 Veiligung van Personen

Elektronische toerentalregeling

este o marca inregistrata a Meister Werkzeuge GmbH Wuppertal/Germany

Informatiile tehnice pot fi modificate fara avertizare prealabila.

Emisia de zgomot/Vibratii

Emisia de zgomot

M YBJIeTc3apeNCTpnpOBaHHbIM TOBapHbIM 3HaKOM KOMNaHm Meister Werkzeuge GmbH

Wuppertal/FepmaHnA

Mbl octablaem 3a co6o npabo Ha TEXHnueCKne N3MeHeHHa.

UymoBaA 3mncsra/Bn6paunr

UymoBaA 3MnCCnA

Wuppertal/Almanya Meister Werkzeuge GmbH sirketinin tescilli markasdir.

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung Декларця за сбOTBEТВЕе с нормITE на EO Prohlášeni o konformité s ES Déclaración de conformidad CE Déclaration de conformité CE EC-Declaration of Conformity	EK-δηλωση συμβατότηταç Europai Kozòsségi Megfelelési Nylilatkozat Izjava konformnosti tj. suglasnosti Europske Zajednice Dichiarazione di conformità CEE EG-Verklaring van overeenstemming	Declaração de conformidade CE Déclaração de conformitate CEE Cerptιфικат COOTBEТВИ Hoprмам EC Izjava o skladnosti ES AB Uygunluk Açiklamasi
Für das nachstehende Erzeugnis ... Akku-Bohrschrauber За дolyопсаною издел... Актулаторна otbertpka Potvrzujeme.timto,Že nizë vucedý vyrobek ... Akumulátorová vrtacka/šrouboväk Declaramos que el produjoquiry citado ... Taladro atornillador con bateria Nous déclarons que le produk d signé ci-après ... Perceuse à batterie The following product ... Cordless Drill & Screwdriver Гia to akólouθo προιν... Δραπavo επavaφορτιζόμενo	Za pomenuti proizvod ... Per il prodotto sottostante ... Voor het hieronder vermelde produit ... Para o produto abaixo ... Pentru produsul de mai jos ... Для сладуочero Изdenь... Za naslednia izdelka ... Aşañida belirtilen ürünün ...	Izvjac na akumulatorski pogon Trapano avvitatore a battery Snoerloze boor-/schroefmachine Furadeira/ aparafusadeirade bateria Şurubelniţă cu acumulator Актулаторни унibeрсану дрель Akumulatorski vijačnik Akūlü tornavida

MAS 16ib Nr. 5450500 Bj. 2013 · SN10001

... wird die Übereinstimmung mit folgenden Richtlinien erklärt:

...ce DeKlnapupa CbOTBETCTBnETo My Cbc CneHnTe HOpMn:

... je v souladu s tumito smurnicemi:

Angewandte harmonisierte Normen: EN 60745-1/A11:2010

PpIIOJKeHxApMOHN3upaH HOpMn:

Aplikovane suvisiace normy:

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

BG - IopenocohnT npdmT Ha deKnapaunrTa OTROBapHa npedncaHnTa Ha npekTNBa 2011/65/EC Ha EbponecknI naplanent Hn Ha CbBeta ot 8 10Hn 2011 r. 3a orpaHuaBaHe Ha n3no3BaHTo Ha hKOn OnaCHn BeueCTBa B eEeKTpUeCKn n eEeKtpOHn ypeHn.

Technische Leitung/Produktentwicklung,

Meister Werkzeuge GmbH · Oberkamper StraBe 37 - 39 · D-42349 Wuppertal

D Autorisierte Person zur Aufbewährung der technischen Dokumente

BG-CbXpaHeHHe HaTexHHueckata DOKymeHTaUNA

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2013/2014

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu möglich und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
