GEBRUIKSAANWIJZING Outback Hamax

• Belangrijk: Belangrijk - Bewaar deze handleiding als naslagwerk voor de toekomst.

• Dit product voldoet aan de Europese standaarden voor fietskarren en kinderwagens (EN 15918:2011+A2:2017, EN 1888-2:2018).

• VALGEVAAR door omkiepen. Voordat u gaat rennen, joggen of snelwandelen moet u het aparte jogging wiel monteren.

• De ziing is niet geschikt voor kinderen onder 6 maanden.

• De ziing is niet geschikt voor kinderen die nog niet zonder hulp kunnen zien of waarvan de nek nog niet sterk genoeg is. Raadpleeg een arts indien u twijfelt.

• Niet gebruiken voor kinderen die het maximale gewicht overschrijden.

• Laat een kind nooit alleen achter in de fietskar.

• Vermijd verwondingen door uit de ziing te vallen of glijden. Gebruik ten alle tijden de gordels.

• Inziende dienen ten alle tijden een passende en goedgekeurde helm te dragen.

• Fietsen met een fietskar beïnvloedt de stabiliteit van de fiets en verlengt de remweg.

• De fietskar is breder dan uw fiets. Houd rekening met extra ruimte en wees u bewust van een grotere draaicirkel.

• Controleer voor elke rit of de bevestigde fietskar het remmen, trappen of sturen van de fiets niet belemmert.

• Zorg ervoor dat lichaamsdelen van het kind, kleding, schoenveters of speelgoed niet in contact komen met bewegende onderdelen.

• Zet geen autozitjes of andere zitjes die niet door de producent zijn goedgekeurd in de fietskar.

• Breng geen wijzigingen aan in de fietskar.

• Fiets ‘s avonds nooit zonder geschikte verlichting. Houd u aan alle lokale regelgeving met betrekking tot verlichting.

• Een reflector die aan CPSC normen voldoet, moet zichtbaar zijn op de achterkant van de fietskar.

• Controleer voor gebruik uw bandenspanning. Pomp banden altijd op tot de druk gespecificeerd op de buitenband.

• Gebruik geen schoonmaakmiddelen. Reinig alleen met milde zeep en water.

• Het niet naleven van deze instructies kan leiden tot serieuze verwondingen of overlijden van de passagier of bestuurder.

• Laat uw kind niet spelen met dit product.

• Zorg ervoor dat alle vergrendelingen in werking zijn voor gebruik.

• Controleer of u de parkeerrem goed hee vastgezet wanneer u de kinderen laat in- en uitstappen.

• Zorg ervoor dat uw kind uit de buurt wordt gehouden bij het in- en uitvouwen van dit product om verwondingen te vermijden.

• Dit product is niet geschikt om mee te rennen of skaten. De jogger kit (met jogging wiel, handrem en veiligheidspolsband) dient gemonteerd te worden wanneer u met de fietskar gaat rennen. De jogging kit wordt apart verkocht.

• Gebruik geen accessoires welke niet zijn goedgekeurd door de producent.

• Gebruik alleen reserveonderdelen welke door de producent/distributeur verstrekt of geadviseerd worden.

• Wees u bewust van de risico’s van onderkoeling en oververhiing, dan wel door inactieve passagiers welke lang blootgesteld worden aan koude temperaturen, dan wel door lange periodes in warme temperaturen zonder voldoende ventilatie of hydratatie.

• Oneigenlijk gebruik kan tot gevaarlijke situaties leiden. Hamax is niet aansprakelijk voor schade als gevolg van oneigenlijk gebruik. Oneigenlijk gebruik in welke vorm dan ook is op eigen risico van de gebruiker.

• Sluit het voorvenster van de fietskar wanneer u gaat fietsen.

• Bevestig geen bagage aan de duwbeugel, aangezien dit de stabiliteit van de fietskar beïnvloedt.

• Berg geen bagage op in ruimtes binnen of buiten de fietskar behalve in het bagagecompartiment, aangezien dit de stabiliteit van de fietskar beïnvloedt. NL Bedankt dat u voor de Hamax Outback multifunctionele fietskar hee gekozen. Gefeliciteerd met uw aankoop van de Hamax Outback multifunctionele fietskar. U kunt uw kind op een veilige en comfortabele manier in de Hamax Outback vervoeren als fietskar, kinderwagen, of jogger (apart verkocht). Lees deze instructies alstublie zorgvuldig alvorens de Hamax Outback te monteren of gebruiken. Wij wensen u en uw kinderen veel plezierige rien toe!Bewaar deze handleiding als naslagwerk voor de toekomst. SPECIFICATIES

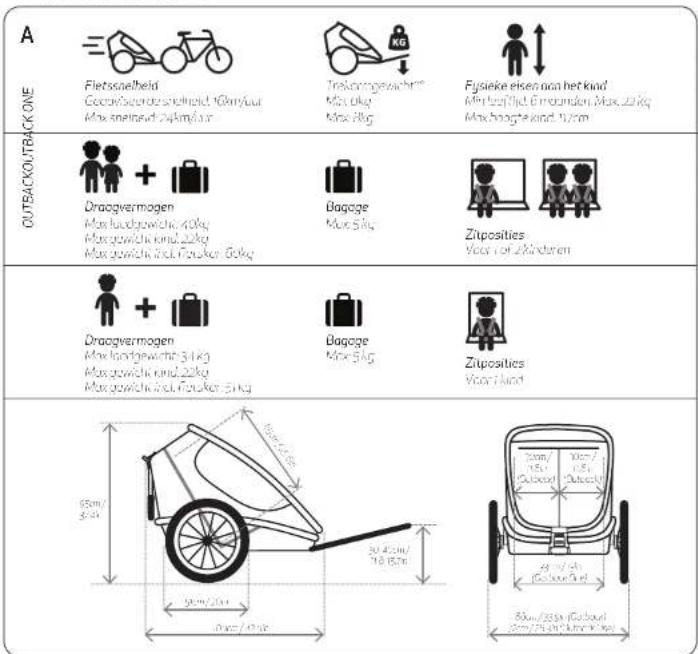

• Zie de specificaties in aeelding [A]• Opgevouwen afmetingen (incl. wielbumpers): 108 x 81 x 30cm• Gewicht fietskar: 20kg (volledig geassembleerde fietskar incl. trekarm)
• **Het trekarmgewicht kan gemeten worden door het gewicht van de met mensen en bagage beladen fietskar te meten aan het einde van de trekarm. U kunt dit meten door op een weegschaal te gaan staan, onthoud uw eigen gewicht. Meet vervolgens uw gewicht met de trekarm in uw hand. Zorg ervoor dat u de trekarm op de juiste hoogte vasthoudt. Trek uw eigen gewicht hier vanaf en dit is het trekarmgewicht. 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 27-28 5/12/2020 4:51:58 PMp. 29 p. 30 [6] Uitklappen van de fietskar

• Trek de duwbeugel omhoog totdat de automatische blokkering aan beide kanten vastklikt.

• Controleer of het vouwmechanisme geblokkeerd is aan beide kanten door de duwbeugel terug naar beneden proberen te duwen.

• Zet de duwbeugel vast met de duwbeugelvergrendeling. [7] Opvouwen van de fietskar

• Controleer of de duwbeugel ontgrendeld is.

• Druk de vouwvergrendelknop [7a] in en trek de lusjes [7b] naar je toe totdat de automatische blokkering is gedeblokkeerd aan beide kanten.

• Begeleid de fietskar naar beneden naar zijn opgevouwen stand. [8] Montage van de quick release wielen

• Zorg ervoor dat de parkeerrem niet geactiveerd staat [2m].

• Zorg ervoor dat het beschermkapje van de wielas [8a] verwijderd is. Druk de ‘push’ knop [8b] in en plaats de wielas in het wiel gat. Controleer of het wiel goed vast zit door eraan te trekken. [9] Montage van de veiligheidsvlag

• Plaats de vlaggenstok [9a] in gleuf aan de kant van de fietskar welke het meest is blootgesteld aan verkeer.. GEBRUIK [10] Bevestig het accessoire [1b] [1c] in het Safe Connection Point

• Zorg ervoor dat de schuif [10b] omhoog staat. Schuif het accessoire [10c] in de opening aan de voorkant totdat deze vastklikt.

• Zet de schuif volledig naar beneden tot deze vastklikt. De groene kleur toont dat het connection point vergrendeld is. Controleer of de schuif vergrendeld is door hem omhoog te trekken. [11] Verwijder het accessoire [1c] [1f] uit het Safe Connection Point

• Druk de grijze knop in en beweeg de schuif omhoog totdat deze in zijn bovenste positie klikt.

• Druk de grijze knop op het accessoire naar beneden. Trek het accessoire uit het Safe Connection Point. TIP: U kunt de handgreep [10a] in het connection point gebruiken wanneer u van accessoire wisselt. [12] Bevestiging van de trekarm aan de fiets

• Bevestig de trekarm en veiligheidsband zorgvuldig voor gebruik. Zorg ervoor dat de fietskar onbeladen is wanneer u de fietskar aan de fiets bevestigt of verwijdert.

• Schuif de trekarm over de fietskoppeling [12a]. Plaats de blokkeerpin [12b] in het gat in de trekarm en sluit deze. Controleer of de trekarm goed vast zit door er aan te trekken. Lus de veiligheidsband om het fietsframe en haak deze om de D-ring [12c].

• Zorg ervoor dat u de veiligheidsband om de liggende achtervork [12d] of staande achtervork [12e] van uw fiets bevestigt. TIP: Wanneer u de trekarm niet gebruikt kunt u deze in de trailer opbergen.. TIP: Wanneer de veiligheidsband te lang is, kunt u hem twee keer om het frame lussen om er zeker van te zijn dat de veiligheidsband niet in conflict komt met een bewegend deel van het achterwiel. [13] Verstelling van de duwbeugel

• Draai de duwbeugelvergrendeling [2k] omhoog om de duwbeugel [2a] te ontgrendelen.

• Verdraai de duwbeugel naar de gewenste positie.

• Draai de duwbeugelvergrendeling naar beneden totdat je voelt dat hij in zijn geblokkeerde stand klikt. Controleer of de duwbeugel goed vast zit door hem voorzichtig naar beneden te drukken. [14] Gebruik van de parkeerrem

• Vergrendelen: duw het parkeerrempedaal naar beneden. De fietskar kan iets naar voren en achteren bewegen als gevolg van de beweging in de verstelbare vering.

• Ontgrendelen: trek het parkeerrempedaal omhoog totdat deze ontgrendelt. Duw of trek de fietskar zachtjes om controleren of de rem ontgrendeld is bij de wielen. [15] Voorvensters en zonnescherm

• De Outback fietskar hee aan de voorkant een plastic voorvenster [15c], een gaasvenster [15d] en een aanvullend zonnescherm [15b]. Gebruik de ritsen langs de zijkanten om de vensters te openen en sluiten. Gebruik het klienband om het zonnescherm te sluiten. De vensters kunnen opgeborgen worden in het opbergvak [15a] indien niet in gebruik.

• Ook het raam aan de bovenkant hee een optioneel zonnescherm [15e]. TIP: Voor zware regen is er bij Hamax een volledige regenhoes verkrijgbaar. [16] 5-punts veiligheidsgordels

• Plaats uw kind in de ziing en geleid de armen door de opening tussen de schouder- [16a] en heupgordel [16c]. Controleer of de Fietsveiligheid Verzeker u ervan dat uw fiets, volgens de fabrikant van de fiets, geschikt is om een fietskar te trekken en is voorzien van goed functionerende remmen voordat u de fietskar aan uw fiets bevestigt. Wij adviseren u de fiets waaraan de fietskar bevestigd wordt een veiligheidscontrole te laten ondergaan door een gekwalificeerde fietsenmaker alvorens het bevestigen van de fietskar. Het combineren van een e-bike met een fietskar kan vanuit de wet verboden zijn. Rijgedrag Wanneer u een fietskar trekt gedraagt uw fiets zich zwaarder en minder reactief als gevolg van het gewicht van de fietskar. Maak uzelf vertrouwd met dit gedrag door eerst te experimenteren met een beladen fietskar in een rustig gebied voordat u het drukke verkeer in gaat. Wees u bewust dat als gevolg van het gewicht van de fietskar uw fiets een langere remweg hee. Wees voorzichtig bij het naar beneden fietsen van een helling , aangezien uw fiets snel meer snelheid zal winnen. Overschrijd niet de maximale snelheid zoals gespecificeerd in deze handleiding en rem af bij het maken van een bocht of het fietsen op ruw terrein. Vermijd fietsen over los gesteente, stoepranden of andere obstakels welke de trailer kunnen doen omkiepen. Gebruik van de trailer in slechte weers-, wegdek- of verkeersomstandigheden kan onveilige situaties veroorzaken. Gebruik altijd gezond verstand om te beoordelen of de omstandigheden veilig zijn om de fietskar te gebruiken. Zichtbaarheid Voor optimale zichtbaarheid en veiligheid in het verkeer hee de multifunctionele fietskar aan de voorkant (wit), achterkant (rood) en in het wiel (oranje) reflectoren. De banden hebben ook reflectieve lijnen. Reflectieve biezen zien geïntegreerd in de zijkanten van de stof. Wanneer de fietskar achter de fiets gebruikt wordt, dient u de oranje veiligheidsvlag te gebruiken voor nog betere zichtbaarheid. Beoogd gebruik De fietskar is bedoeld voor het transporteren van kinderen zoals gespecificeerd in deze handleiding op openbare wegen met licht verkeer, voetpaden en effen wegen. Hamax beschouwt het gebruik van de fietskar anderszins als oneigenlijk gebruik, inclusief maar niet beperkt tot:

• Rijden met buitensporige snelheid

• Rijden op ruw onverhard terrein

• Gebruik van de fietskar voor commerciële doeleinden

• Plaatsen van bagage op plekken binnen en buiten de fietskar anders dan in het bagagecompartiment.

• Trekken van de fietskar door een gemotoriseerd voertuig

• Niet naleven van de instructies in deze handleiding

AAN DE SLAG - INSTALLATIE

[1] Verpakkingsinhoud & Benodigd gereedschap

• Wielbumpers inclusief 2 schroeven voor montage (2x) [1d]

• Veiligheidsvlag (1x) [1e]

• Wandelwiel (1x) [1f]

• Gebruikshandleiding Hamax Outback (1x)

• Achterlicht (1i, model kan afwijken van aeelding) [2] Productoverzicht

• Verwijder de quick release moer of moer [3a] aan de linker kant van de achterwielas van uw fiets. Plaats de fietskoppeling [3b] tussen de quick release moer of moer en het frame. Span de quick release of moer aan volgens instructies van de fietsfabrikant.

• Zorg ervoor dat de oriëntatierichting van de fietskoppeling correct is. Houd de uitlijning/hoek tussen de fietskoppeling en trekarm zo recht mogelijk. [4] Montage van de wielbumpers

• Lijn de gaten van de wielbumperplaat [4a] uit met de gaten in de wielbumpers [4b]. Plaats de 2 schroeven vanuit de binnenkant van de fietskar in de wielbumper door de gaten in de stof. Gebruik de met de fietskar meegeleverde schroeven. Bevestig beide kanten op dezelfde manier. [5] Instelling van de verstelbare vering

• De vering kan voor een comfortabele rit aangepast worden. Verzeker u ervan dat de vering altijd passend bij het gewicht van uw kinderen ingesteld is. Bij het verstellen van de vering dient de trailer onbeladen te zijn. Verdraai de verstelring [5a] naar de gewenste stand. Zorg ervoor dat de linker en rechter veer op gelijke stand ingesteld zijn. 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 29-30 5/12/2020 4:51:58 PMp. 31 p. 32 schoudergordel zich op gelijke hoogte als de schouders van het kind bevindt. Verstel de hoogte door de verstellers [16e] achter de hoofdsteun omhoog of omlaag te schuiven.

• Verbind de twee schoudergespdelen in elkaar en plaats deze in de middelste gesp [16b] aan de kruisgordel [16d] totdat je voelt dat deze klikt. Trek de banden van de kruis- en schoudergordel strak zodat uw kind goed vastzit. Controleer of de veiligheidsgordels goed vastziten door aan de schoudergordels te trekken. [17] Rugleuning verstellen

• Schuif de verstel handgrepen [17a] naar elkaar [17b] om de rugleuning te ontgrendelen en rol de rugleuning naar achter of naar voren [17c].

• Wanneer de rugleuning een volgende verstel positie bereikt, schuiven de verstel handgrepen automatisch naar buiten en vergrendelen de rugleuning op zijn plaats.

• Controleer altijd of de rugleuning vergrendeld is wanneer de Outback gebruikt wordt. [18] Bevestiging van de LED-verlichting

• Plaats de verlichting aan de kant van de fietskar die het meest wordt blootgesteld aan verkeer.

• Achterkant: Bevestig de rode LED-verlichting op de duwbeugel aan de achterkant van de fietskar.

REINIGING EN ONDERHOUD

Controleer voordat u de fietskar in gebruik neemt:

• De wielen zien goed vast aan de fietskar.

• De banden zijn opgepompt volgens de gespecificeerde druk.

• De fietskar is goed uitgevouwen en het mechanisme is vergrendeld aan beide kanten. Vergeet niet om de duwbeugel te vergrendelen.

• De rugleuning zit goed vast en aangespannen. Zie hiervoor de onderhoud sectie.

• De veiligheidsvlag en verlichting zijn bevestigd indien vereist. Opslag

• Het is sterk aan te raden de Outback fietskar binnen op te bergen, in een droge en goed geventileerde ruimte weg van direct zonlicht. TIP: Er is een Hamax opberghoes beschikbaar voor nog betere bescherming. Onderhoud:

• Duwbeugel: indien de duwbeugel uit zijn positie slipt, draai dan de moer [19] onder de stof van de duwbeugel aan. Zorg ervoor dat beide moeren aan elke kant even strak aangedraaid zijn.

• Parkeerrem [2m]: verstel de parkeerremkabel door de stelmoer [20] bij het rempedaal te stellen.

• Safe Connection Point [2e]: als er zich vuil binnenin het Safe Connection Point [2e] bevindt, spoel deze dan af met water.

• Rugleuning [2j]: Span regelmatig de banden [21] achter de rugleuning van de ziing aan. Zorg ervoor dat u eerst de bovenkant aanspant, gevolgd door de onderkant.

• Gebruik geen schoonmaakmiddelen. Reinig alleen met milde zeep en water.

• De stoffering van de ziing [2d] kan verwijderd worden uit de fietskar om te wassen. Was de ziing met de hand of op een koud wasprogramma met een lage centrifuge snelheid.

• Zorg ervoor dat de fietskar volledig droog is voordat u deze opbergt om te voorkomen dat deze beschimmelt.

• Indien de fietskar betrokken is bij een ongeluk of is beschadigd, neem dan contact op met uw dealer om te zien of deze nog steeds gebruikt kan worden.

• Alle belangrijke componenten zoals: trekarm, bevestigingspunten, frame, veiligheidsgordels, verlichting, banden en wielen, enz. Voor een veilige toestand; regelmatige controle of geschroefde assemblages goed zijn vastgedraaid. GARANTIE De garantie op de Hamax Outback multifunctionele fietskar start op de dag van aankoop. De garantieperiode hangt af van de wetgeving van het land van aankoop. De garantie hee betrekking op defecten in materialen of assemblage maar dekt geen schade als gevolg van oneigenlijk gebruik, gebrek aan onderhoud, het niet volgen van de gebruikshandleiding, gebruik van geweld of normale slijtage. De garantie is alleen geldig voor de oorspronkelijke gebruiker. Lees alstublie de aanbevolen onderhoudsadviezen goed door. Condities welke vroegtijdige slijtage veroorzaken vallen niet onder de garantieregeling. Indien de fietskar reparatie behoe of u wenst aanspraak te maken op garantie, neem dan contact op met uw lokale dealer van wie u de fietskar gekocht hee. ALGEMEENE GEBRUIKSAANWIJZING VOOR BATTERIJEN (ACHTERLICHT)

• Niet herlaadbare baerijen mag u niet proberen herladen.

• Herlaadbare baerijen moeten eerst uit het toestel worden genomen alvorens ze te kunnen herladen.

• Gebruik geen oude en nieuwe baerijen of baerijen van een verschillend type door elkaar.

• Gebruik alleen baerijen van hetzelfde type of een gelijkaardig type zoals aangegeven.

• Let altijd op de juiste polariteit bij het insteken van de baerijen.

• Verwijder altijd onmiddellijk lege baerijen uit het toestel.

• Veroorzaak geen kortsluiting aan de polen.

• U mag lege baerijen niet verbranden, deze kunnen ontploffen of uitlopen. Aanwijzing voor het recycleren van verbruikte baerijen Het links afgebeelde symbool op baerijen, dat verpakking of de meegeleverde documenten betekent, dat de baerijen op het einde van de levenscyclus niet bij het gewone huisvuil gegooid mogen worden. De aortingen op de vuilnisbakken betekenen, dat de baerij lood (Pb), cadmium (Cd) of kwikzilver (Hg) bevaen. U bent als verbruiker weelijk verplicht, alle soorten baerijen (zowel herlaadbare alsook niet herlaadbare) incl. knoopcelbaerijen naar een weelijk verzamelpunt te brengen. Dit kost u niets. Dit maakt recyclage mogelijk van waardevolle grondstoffen en voorkomt mogelijke negatieve uitwerkingen op de mens en het milieu. Het links afgebeelde symbool op het product, verpakking of de meegeleverde documenten betekent, dat het product aan het einde van de levenscyclus gescheiden van het huisafval dient verwijderd te worden. U bent als verbruiker daartoe weelijk verplicht, elektrische of elektronische apparaten naar een weelijk afvalpunt te brengen. Dit kost u niets. Verwijder de baerijen uit het product voor u het weg gooit. Dit maakt recyclage mogelijk van waardevolle grondstoffen en voorkomt mogelijke negatieve uitwerkingen op de mens en het milieu. Verdere informatie kunt u verkrijgen bij uw gemeente of bij de verkoper van het product. Aanwijzing voor het recycleren van elektrische en elektronische apparaten 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 31-32 5/12/2020 4:51:58 PMSchleppgeschwindigkeitEmpfohlene Geschwindigkeit: 16km/hHöchstgeschwindigkeit: 24km/hTragkraMax. Last: 40kgMax. Gewicht des Kindes: 22kgMax. Gewicht inkl. Anhänger: 60kgStützlast**Min: 0 kgMax: 8 kgPhysische AnforderungenMindestalter: 6 Monate. Max: 22 kgMax. Größe des Kindes: 117cmSitzpositionenFür 1 oder 2 Kinder SitzpositionFür 1 KindTragkraMax. Last: 34kgMax. Gewicht des Kindes: 22kgMax. Gewicht inkl. Anhänger: 51kgGepäckMax: 5 kg GepäckMax: 5 kg p. 33 p. 34 DE Vielen Dank, dass Sie sich für den multifunktionalen Kinderfahrradanhänger Hamax Outback entschieden haben. Wir gratulieren Ihnen zum Kauf des Hamax Observer-Kinderfahrradanhängers. Sie können Ihr Kind sicher und bequem transportieren, indem Sie den Hamax Outback als Fahrradanhänger, Buggy oder Jogging-Kinderwagen (separat erhältlich) verwenden. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Hamax Outback montieren und verwenden. Wir wünschen Ihnen und Ihren Kindern viele schöne Touren!Bewahren Sie diese Anleitung für die spätere Verwendung an einem sicheren Ort auf. TECHNISCHE DATEN
