BRUKSANVISNING Outback Hamax

• Det er ikke tilla å brenne tomme baerier da de kan eksplodere eller lekke. Informasjon vedrørende avfallshåndtering av brukte baerier 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 19-20 5/12/2020 4:51:58 PMDraghastighetRekommenderad hastighet: 16km/h Maxhastighet: 24km/hViktkapacitetMax last: 40kg Barnets maximala vikt: 22kg Max vikt inkl. vagn: 60kg Dragstångsbelastning**Min: 0kgMax: 8 kgFysiska krav Lägsta ålder: 6 månader. Max: 22 kg Barnets maximala längd: 117cmSätespositionerFör 1 eller 2 barn SätespositionerFör 1 barn ViktkapacitetMax last: 34kg Barnets maximala vikt: 22kg Max vikt inkl. vagn: 51 kg BagageMax: 5 kg BagageMax: 5 kg p. 21 p. 22 SE Tack för a du valde Hamax Outback universalcykelvagn till barn Vi hoppas du ska få mycket glädje av din Hamax Outback universalcykelvagn till barn. Med cykelvagnen kan du tryggt och säkert transportera di barn. Hamax Outback kan användas som cykelvagn, sivagn eller joggingvagn (säljs separat). Läs noga igenom instruktionerna före montering eller användning av Hamax Outback. Vi hoppas a du och barnen får många härliga resor! Förvara bruksanvisningen på en säker plats för senare bruk. SPECIFIKATIONER

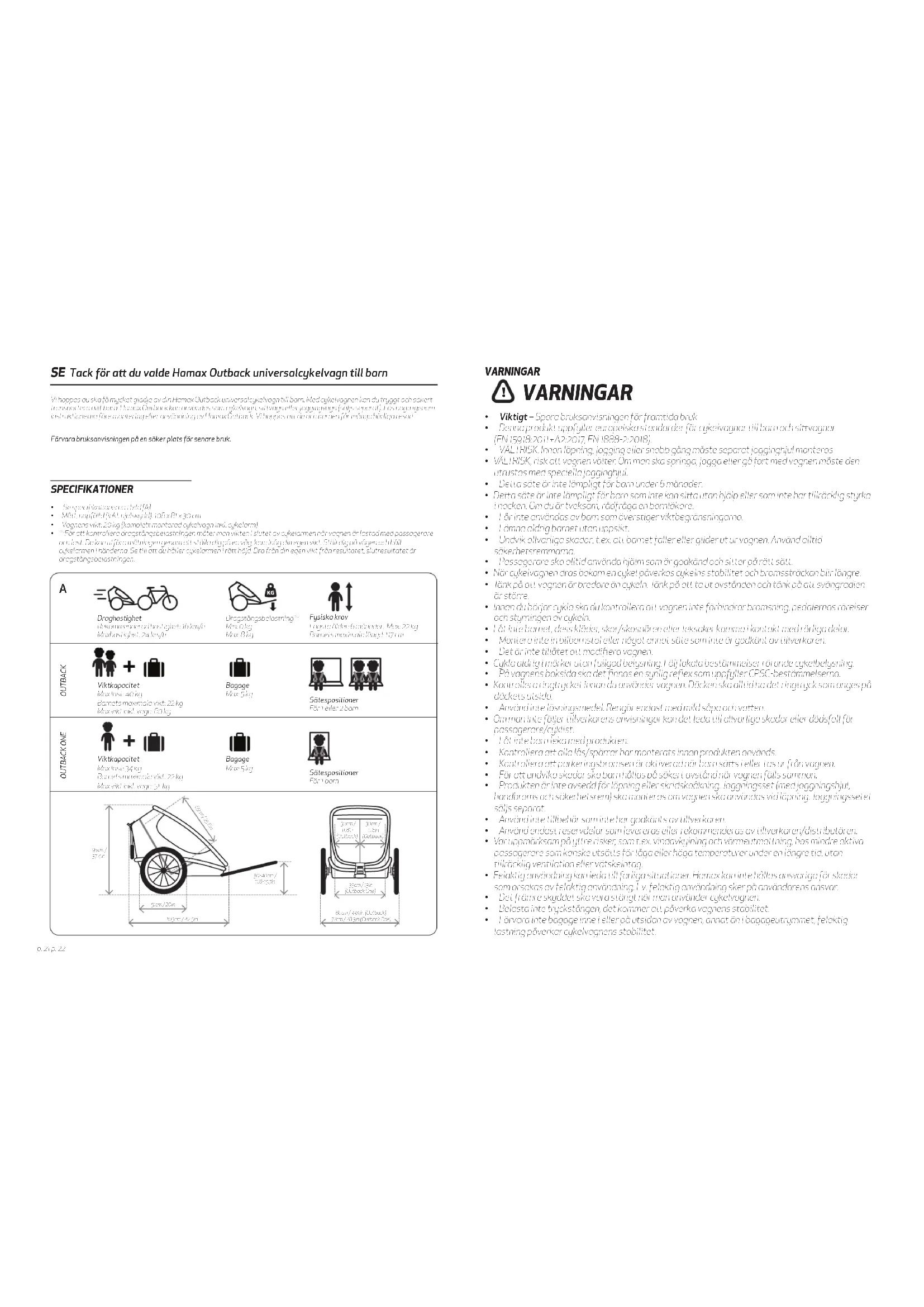

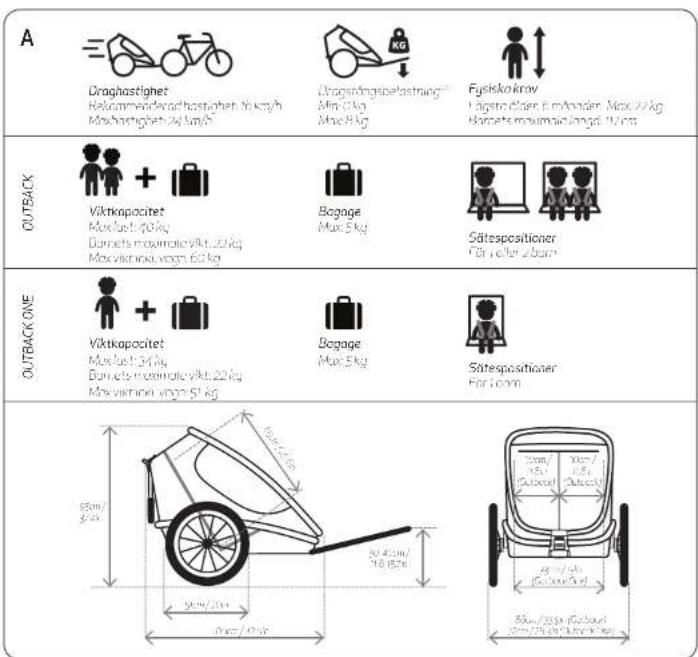

• Se specifikationerna i bild [A]• Må, hopfälld (inkl. hjulskydd): 108 x 81 x 30cm• Vagnens vikt: 20kg (komple monterad cykelvagn inkl. cykelarm)
• **För a kontrollera dragstångsbelastningen mäter man vikten i slutet av cykelarmen när vagnen är lastad med passagerare och last. Du kan utföra mätningen genom a ställa dig på en våg, kom ihåg din egen vikt. Ställ dig på vågen och håll cykelarmen i händerna. Se till a du håller cykelarmen i rä höjd. Dra från din egen vikt från resultatet, slutresultatet är dragstångsbelastningen. VARNINGAR ! VARNINGAR• Viktigt – Spara bruksanvisningen för framtida bruk• Denna produkt uppfyller europeiska standarder för cykelvagnar till barn och sivagnar (EN 15918:2011+A2:2017, EN 1888-2:2018).• VÄLTRISK. Innan löpning, jogging eller snabb gång måste separat jogginghjul monteras
• VÄLTRISK, risk a vagnen välter. Om man ska springa, jogga eller gå fort med vagnen måste den utrustas med speciella jogginghjul.• Dea säte är inte lämpligt för barn under 6 månader.
• Dea säte är inte lämpligt för barn som inte kan sia utan hjälp eller som inte har tillräcklig styrka i nacken. Om du är tveksam, rådfråga en barnläkare.• Får inte användas av barn som överstiger viktbegränsningarna.• Lämna aldrig barnet utan uppsikt.• Undvik allvarliga skador, t.ex. a barnet faller eller glider ut ur vagnen. Använd alltid säkerhetsremmarna.• Passagerare ska alltid använda hjälm som är godkänd och sier på rä sä.
• När cykelvagnen dras bakom en cykel påverkas cykelns stabilitet och bromssträckan blir längre.

• Tänk på a vagnen är bredare än cykeln. Tänk på a ta ut avstånden och tänk på a svängradien är större.
• Innan du börjar cykla ska du kontrollera a vagnen inte förhindrar bromsning, pedalernas rörelser och styrningen av cykeln.
• Låt inte barnet, dess kläder, skor/skosnören eller leksaker komma i kontakt med rörliga delar.
• Montera inte in bilbarnstol eller något annat säte som inte är godkänt av tillverkaren. • Det är inte tillåtet a modifiera vagnen.
• Cykla aldrig i mörker utan fullgod belysning. Följ lokala bestämmelser rörande cykelbelysning.
• På vagnens baksida ska det finnas en synlig reflex som uppfyller CPSC-bestämmelserna.
• Kontrollera ringtrycket innan du använder vagnen. Däcken ska alltid ha det ringtryck som anges på däckets utsida.• Använd inte lösningsmedel. Rengör endast med mild såpa och vaen.
• Om man inte följer tillverkarens anvisningar kan det leda till allvarliga skador eller dödsfall för passagerare/cyklist.• Låt inte barn leka med produkten.• Kontrollera a alla lås/spärrar har monterats innan produkten används.• Kontrollera a parkeringsbromsen är aktiverad när barn säs i eller tas ur från vagnen.• För a undvika skador ska barn hållas på säkert avstånd när vagnen fälls samman.• Produkten är inte avsedd för löpning eller skridskoåkning. Joggningsset (med joggningshjul, handbroms och säkerhetsrem) ska monteras om vagnen ska användas vid löpning. Joggningssetet säljs separat.• Använd inte tillbehör som inte har godkänts av tillverkaren.• Använd endast reservdelar som levereras eller rekommenderas av tillverkaren/distributören.
• Var uppmärksam på yre risker, som t.ex. vindavkylning och värmeutmaning, hos mindre aktiva passagerare som kanske utsäs för låga eller höga temperaturer under en längre tid, utan tillräcklig ventilation eller vätskeintag.
• Felaktig användning kan leda till farliga situationer. Hamax kan inte hållas ansvariga för skador som orsakas av felaktig användning. Ev. felaktig användning sker på användarens ansvar.• Det främre skyddet ska vara stängt när man använder cykelvagnen.• Belasta inte tryckstången, det kommer a påverka vagnens stabilitet.• Förvara inte bagage inne i eller på utsidan av vagnen, annat än i bagageutrymmet, felaktig lastning påverkar cykelvagnens stabilitet.95cm /37.4in109cm / 42.9in30-40cm / 11.8-15.7in65cm / 25.6in51cm / 20in86cm / 33.9in (Outback)72cm / 28.3in (Outback One)30cm /11.8in(Outback)30cm /11.8in(Outback)33cm / 13in(Outback One)

OUTBACKOUTBACK ONE 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 21-22 5/12/2020 4:51:58 PMp. 23 p. 24 Cykelsäkerhet Innan du kopplar till cykelvagnen på cykeln ska du kontrollera a cykeln lämpar sig för a dra cykelvagn enligt tillverkarens instruktioner och a den är utrustad med bra fungerande bromsar. Cykeln som används för a dra cykelvagnen bör ha genomgå en säkerhetskontroll, utförd av en behörig cykeltekniker innan cykelvagnen kopplas på. Cykelvagnar som dras av en EPAC kan vara begränsade enligt lag. Cykelteknik När man cyklar med cykelvagn blir cykeln tyngre och ger sämre respons, dea beror på cykelvagnens tyngd. Bekanta dig med din cykels nya agerande genom a experimentera med olika last i vagnen i en lugn miljö, innan du ger dig ut i trafiken. Tänk på a cykelvagnens vikt innebär a cykelns bromssträcka blir längre. Var försiktig när du cyklar i nedförsbacke, cykeln kommer snabbt a få upp hög hastighet. Överskrid inte den maximala hastigheten som anges i bruksanvisningen och tänk på a sänka hastigheten när du ska svänga eller cyklar på ojämna vägar. Undvik a köra över stenar, kantsten eller andra hinder som kan orsaka a vagnen välter. Det kan orsaka farliga situationer om man använder vagnen i dåligt väder och i svåra väg- eller trafikförhållanden. Använd alltid sunt förnu när du avgör om förhållandena är säkra för a använda vagnen. Hög synlighet För bästa möjliga synlighet och trafiksäkerhet har cykelvagnen reflexer fram (vit) och bak (orange). Dessutom har däcken reflexlinjer. Reflekterande rör har sys in i det yre tyget. När vagnen används som cykelvagn ska den även utrustas med en orange vimpel för a ge ökad synlighet. Avsedd användning Vagnen är avsedd för transport av barn, så som anges i bruksanvisningen, på allmänna vägar med läare trafik, gångbanor och jämna gångvägar. Hamax ser all annan användning av vagnen som felaktig användning, inklusive, men inte begränsat till:

• köra i för hög hastighet

• köra i terrängförhållanden ”offroad”

• använda vagnen i kommersiellt sye

• förvaring av bagage i eller utanpå vagnen, annat än i bagageutrymmet

• dra vagnen bakom e motordrivet fordon

• underlåta a följa instruktionerna i denna bruksanvisning

KOMMA IGÅNG – MONTERING

[1] Förpackningens innehåll och nödvändiga verktyg

• Vagnkaross (1x) [1a]

• Hjul med snabbfäste (2x) [1b]

• Hjulskydd inklusive 2 skruvar för montering (2x) [1d]

• Medföljande verktyg: Torx skruvmejsel med pipnyckel [1g]

• Obligatoriska verktyg: Skinyckel, storlek 15 [1h]

• Bakljus [1i, modell kan skilja sig från bild] [2] Produktöversikt

• Ficka för främre skydd [2b]

• Bakre sätesryggstöd [2j]

• Tryckstång, frigöringshandtag [2k]

• Förvaringsutrymme [2l]

• Parkeringsbroms [2m] [3] Montering av kroken på din cykel

• Ta bort snabbkopplingen eller muern [3a] från den vänstra sidan av cykelns bakre hjulaxel. Placera kroken [3b] mellan snabbfästet eller muer och ram. Spänn snabbfäste eller muer i enlighet med cykeltillverkarens uppgier.

• Kontrollera a krokens riktning är korrekt. Håll riktningen/vinkel mellan kroken och cykelarmen så rak som möjligt. [4] Montering av hjulskydd

• Rikta in hålen [4a] på hjulskyddets plaa med hålen på hjulskyddet [4b]. För in två skruvar inifrån vagnen, genom hålen i tyget och in i hjulskyddet. Använd skruvarna som medföljer vagnen. Montera båda sidorna på samma sä. [5] Inställning av den justerbara upphängningen

• Upphängningen kan justeras för a få bästa möjliga komfort. Se till a upphängningen alltid är inställd eer barnens vikt. Vagnen ska var olastad när upphängningen justeras. Vrid inställningsringen [5a] till önskat läge. Kontrollera a upphängningen på vänster och höger sida har samma inställning. [6] Uppfällning av vagnen

• Dra tryckstången uppåt tills det automatiska låset kopplas in på båda sidorna.

• Kontrollera a fällmekanismen är låst på båda sidor genom a försöka trycka ner den

• Lås tryckstången med frigöringshandtaget. [7] Fälla samman vagnen

• Kontrollera a tryckstången är frikopplad.

• Tryck på knappen för hopfällningslåset [7a] och dra däreer remmarna mot dig [7b] tills det automatiska låset frikopplas på båda sidor.

• För ner vagnen till hopfällt läge. [8] Montering av hjul med snabbfäste

• Kontrollera a parkeringsbromsen är frikopplad [2m].

• Glöm inte a ta bort haen som skyddar hjulaxeln [8a]. Tryck på knappen [8b] och för in hjulaxeln i hylsan. Kontrollera a hjulet sier ordentligt fast genom a dra i hjulet. [9] Montering av säkerhetsvimpel

• Placera flaggstången [9a] i fästet [9b] på cykelvagnens sida närmast vägen. ANVÄNDNING [10] Fäst tillbehöret [1c] [1f] i den säkra fästpunkten

• Se till a skjutreglaget [10b] är uppåt. För in tillbehöret [10c] i öppningen på framsidan tills det låser på plats.

• För skjutreglaget neråt tills det snäpper på plats. Den gröna färgen anger a fästpunkten är låst. Kontrollera a skjutreglaget har låst fast genom a dra uppåt. [11] Ta bort tillbehöret [1c] [1f] från den säkra fästpunkten

• Tryck på den grå knappen och flya skjutreglaget uppåt tills det snäpper på plats

• Tryck och håll inne knappen på tillbehöret. Dra ut tillbehöret från den säkra fästpunkten. TIPS: Du kan använda handtaget [10a] i fästpunkten för a byta tillbehör. [12] Montera cykelarmen på cykeln

• Fäst fast dragstång och säkerhetsrem ordentligt före användning. Vagnen ska var olastad när den hängs på eller tas bort från cykeln.

• För på cykelarmen på kroken [12a]. Montera spärrstiet [12b] genom hålet på cykelarmen och lås fast. Kontrollera a cykelarmen sier ordentligt fast genom a dra i den. Linda säkerhetsremmen runt cykelramen och spänn fast kroken i D-ringen [12c].

• Placera säkerhetsremmen runt cykelramens kedjestag [12d] eller sadelstag [12e]. TIPS: När cykelarmen inte ska användas kan den förvaras i vagnen. TIPS: Om säkerhetsremmen är för lång kan man linda den dubbelt runt ramen så a remmen inte påverkar bakhjulets rörliga delar. [13] Justering av tryckstång

• Vrid tryckstångens frigöringshandtag [2k] uppåt för a frigöra tryckstången [2a].

• Vrid tryckstången till önskat läge.

• Tryck ner tryckstångens frigöringshandtag tills du känner a det låser i si yersta läge och spärrar tryckstången. Kontrollera a tryckstången spärrats genom a försiktigt trycka ner tryckstången. [14] Använda parkeringsbromsen

• Koppla in: Tryck ner pedalen till parkeringsbromsen. Vagnen kan flyas lite bakåt eller framåt, tack vare rörelsen i den justerbara upphängningen.

• A frigöra: Dra i pedalen till parkeringsbromsen tills den frigörs. Tryck eller dra försiktigt i vagnen för a kontrollera a bromsen har frigjort hjulen. [15] Främre skydd och solskydd

• Cykelvagnen Outback har e främre skydd i plast [15c], e främre nätskydd [15d] och dessutom e solskydd [15b]. För a öppna och stängd det främre skyddet löper en blixtlås runt sidorna. Solskyddet fästs med kardborrband. Det främre skyddet kan förvaras i den främre skyddsfickan [15a] när det inte används.

• Till övre fönstret på utsidan bakåt finns e solskydd som tillbehör. [15e] TIPS: Hamax levererar även e heltäckande regnskydd. 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 23-24 5/12/2020 4:51:58 PMp. 25 p. 26 [16] 5-punkts säkerhetsbälte

• Placera barnet i sätet och för armarna genom öppningen mellan axelbältena (16a) och höbältet (16c). Kontrollera a axelbältena är i linje med barnets axlar. Justera höjden genom a skjuta spännet (16e) bakom huvudkudden upp eller ner.

• För samman de två axelbältena och fäst dessa i centrallåset (16b) på grenbältet (16d), säkerställ a du hör e klick. Reducera längden på grenbältet och axelbältena så barnet är ordentligt säkrad. Säkerställ a bältet är korrekt fastspänt genom a dra i bägge axelbälten. [17] Luta sätet tillbaka

• Skjut låshandtaget [17a] mot varandra [17b] för a låsa upp ryggstödet och rulla ryggstödet bakåt eller framåt [17c].

• När ryggstödet når nästa vippläge glider lutningen automatiskt ut och låses ryggstödet på plats.

• Kontrollera alltid a ryggstödet är ordentligt låst när du använder Outback. [18] Montering av LED-lampor

• Placera lamporna på vagnens sida som är närmast vägen.

• Bak: Montera den röda LED-lampan på tryckstången, bak på vagnen.

OMVÅRDNAD OCH UNDERHÅLL

A kontrollera innan vagnen används

• Hjulen korrekt monterade på vagnen.

• Däcken har rä ringtryck, enligt angivet ringtryck

• Vagnen är korrekt uppfälld och mekanismen är låst på båda sidor. Glöm inte a spärra tryckstången.

• Sätets ryggstöd är spänt och säkrat. Läs underhållsavsniet.

• Säkerhetsvimpeln och belysning ska användas när så krävs. Förvaring

• Outback-vagnen bör förvaras inomhus, på en torr och välventilerad plats, skyddad från direkt solljus. TIPS: För a skydda vagnen yerligare finns även e Hamax förvaringsskydd. Underhåll

• Tryckstång: Om tryckstången glider ur si läge ska man spänna muern [19] som finns under tryckstångens tyg. Kontrollera a murarna är ordentligt åtdragna på båda sidor.

• Parkeringsbroms [2m]: Justera parkeringsbromsens kabel med hjälp av sträckskruven [20] i närheten av bromspedalen.

• Säker fästpunkt [2e], om det finns smuts i den säkra fästpunkten [2e] ska dea sköljas bort med vaen.

• Sidynans ryggstöd [2j]: Spänn remmarna [21] regelbundet på baksidan av sidynans ryggstöd. Börja spänna remmarna uppifrån och fortsä däreer neråt.

• Använd inte lösningsmedel. Rengör endast med mild såpa och vaen.

• För rengöring kan sidynan [2d] tas bort från vagnen. Tväa sätet för hand eller i tvämaskin på kallt tväprogram med kort centrifugering.

• Låt vagnen torka helt innan den ställs undan för förvaring, dea för a förhindra a den möglar.

• Om vagnen råkar ut för en olycka eller skadas ska du kontakta din återförsäljare för a kontrollera a sitsen fortfarande kan användas.

• Alla viktiga komponenter som: dragstång, anslutningsenhet, ram, säkerhetsbälten, belysningsutrustning, däck och hjul etc. för säkert tillstånd; regelbunden verifiering om bultenheterna är väl spända. GARANTI Din Hamax Outback universalcykelvagn till barn omfaas av normal produktgaranti som gäller från inköpsdagen. Garantins omfaning regleras av gällande lagar. Garantin omfaar materialdefekter och tillverkningsfel. Garantin omfaar inte skador som uppkommer på grund av felaktig användning, bristande underhåll, underlåtelse a följa instruktionerna i bruksanvisningen och normalt slitage. Garantin gäller endast för den som köper/använder vagnen. Läs noga igenom alla anvisningar rörande användning och underhåll. Förhållanden som kan orsaka överdrivet slitage på vagnen omfaas inte av garantin. Om vagnen behöver servas eller om du har e garantianspråk ber vi dig kontakta din återförsäljare.

ALLMÄNNA INSTRUKTIONER FÖR BATTERIER

• Ej laddningsbara baerier får inte laddas.

• Plocka ut laddningsbara baerier ur föremålet innan du laddar dem.

• Olika typer av baerier samt gamla och nya baerier får inte användas tillsammans i samma föremål.

• Endast baerier av samma eller motsvarande typ enligt specifikationerna ska användas.

• Se till a baerierna säs in åt rä håll.

• Kontakterna får inte kortslutas.

• Plocka ut urladdade baerier ur föremålet.

• Det är inte tillåtet a bränna urladdade baerier då det kan leda till explosion eller läckage. Information om kassering av förbrukade baerier Symbolen på vänster sida av baerierna, på förpackningen eller de medföljande dokumenten innebär a baerierna inte får kastas tillsammans med hushållsavfallet eer a de förbrukats. Eventuella extra bokstäver under papperskorgen kan innebära a baeriet innehåller bly (Pb), kadmium (Cd) eller kvicksilver (Hg). Du som konsument är skyldig enligt lag a lämna alla sorters baerier (både laddningsbara och ej laddningsbara), inklusive knappbaerier till lokala insamlingsställen eller till återförsäljaren. Dea är gratis a göra. Korrekt kassering möjliggör återvinning av värdefulla resurser och undviker negativa effekter på människor och miljön. Symbolen på produkten, på förpackningen eller de medföljande dokumenten innebär a produkten inte får kastas med hushållsavfallet eer a den förbrukats. Du som konsument är skyldig enligt lag a lämna alla elektriska och elektroniska produkter till e lokalt insamlingsställe för elektronisk utrustning. Dea är gratis a göra. Plocka ut baerierna innan du kasserar produkten. Korrekt kassering möjliggör återvinning av värdefulla resurser och undviker negativa effekter på människor och miljön. För mer information, kontakta din lokala myndighet eller försäljaren av produkten. Information om kassering av gamla elektriska och elektroniska produkter 10846, Rev. 009, Manual Hamax Outback 2in1 EN and ASTM, 2020.05.12.indd 25-26 5/12/2020 4:51:58 PM95cm /37.4in109cm / 42.9in30-40cm / 11.8-15.7in65cm / 25.6in51cm / 20in86cm / 33.9in (Outback)72cm / 28.3in (Outback One)30cm /11.8in(Outback)30cm /11.8in(Outback)33cm / 13in(Outback One) OUTBACKOUTBACK ONEBagageMax: 5 kgFietssnelheidGeadviseerde snelheid: 16km/uur Max snelheid: 24km/uur DraagvermogenMax laadgewicht: 40kg Max gewicht kind: 22kgMax gewicht incl. fietskar: 60kg Trekarmgewicht**Min: 0kg Max: 8kg Fysieke eisen aan het kindMin leeijd: 6 maanden. Max: 22 kgMax hoogte kind: 117cm ZitpositiesVoor 1 of 2 kinderen ZitpositiesVoor 1 kindDraagvermogenMax laadgewicht: 34 kg Max gewicht kind: 22kgMax gewicht incl. fietskar: 51 kg BagageMax: 5 kg p. 27 p. 28 VEILIGHEIDSRICHTLIJNEN ! WAARSCHUWINGEN
