976 - Toilet DOMETIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbaar toilet
Merk	Dometic
Model	976
Inhoud spoelwatertank	8,7 liter
Inhoud opvangtank	18,9 liter
Aantal spoelingen per vulling	27 spoelingen
Spoeltype	Handmatig met pomp
Niveau-indicator	Vulniveauweergave
Overloopbeveiliging	Ja
Afvoerslang	Verstelbaar
Materiaal	Kunststof
Gebruik	Mobiel, kamperen, caravan, boot
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild reinigingsmiddel. Gebruik geen scherpe voorwerpen of benzine.
Opslag	Tanks volledig legen en bewaren op een schone, droge plaats
Veiligheid	Laat personen die niet in staat zijn het apparaat niet onbeheerd gebruiken. Wijzig het apparaat niet.
Beschikbare reserveonderdelen	Montageset (9108559158), extra tank (9107100031), MSD-aansluiting (9107100029)
Garantie	Volgens wettelijke voorwaarden, neem contact op met de verkoper
Gewicht (geschat)	Ongeveer 5 kg

Veelgestelde vragen - 976 DOMETIC

Hoe bereid ik het toilet voor op het eerste gebruik?

Reguleer voor het eerste gebruik de druk in de opvangtank door de schuifafsluiter te openen en vervolgens te sluiten (bril gesloten). Verwijder de dop van de spoelwatertank, vul met water tot ongeveer 25 mm onder de opening, en schroef weer dicht. Open de afsluiter, voeg een geschikt sanitair product toe aan de opvangtank, sluit de afsluiter en bedien de pomp 15 keer totdat er lucht uit het veiligheidsventiel ontsnapt.

Hoe spoel ik het toilet na gebruik?

Trek aan de spoelhendel om het afval in de opvangtank te laten weken. Druk op de spoelknop om te spoelen. Druk vervolgens op de spoelhendel om de schuifafsluiter te sluiten.

Wanneer en hoe leeg ik de opvangtank?

Maak de opvangtank leeg wanneer de niveaumeter "Vol" aangeeft. Scheid de spoelwatertank van de opvangtank door de achterste vergrendeling omhoog te trekken. Breng de opvangtank naar een erkend inzamelpunt of een normaal toilet. Draai de afvoerslang, open de ontluchtingsklep en leeg. Spoel indien mogelijk.

Welke onderhoudsproducten moet ik gebruiken?

Gebruik een mild reinigingsmiddel en een vochtige doek. Gebruik nooit scherpe, harde voorwerpen of reinigingsmiddelen op basis van benzine om schade aan het product te voorkomen.

Hoe onderhoud ik het toilet tijdens periodes van niet-gebruik?

Maak de opvangtank en spoelwatertank volledig leeg. Bewaar het toilet op een schone, droge plaats.

Wat is de inhoud van de spoelwatertank?

De spoelwatertank heeft een inhoud van 8,7 liter, voldoende voor ongeveer 27 spoelingen.

Is de opvangtank voorzien van een niveau-indicator?

Ja, het toilet is voorzien van een vulniveauweergave op de opvangtank om aan te geven wanneer deze vol is.

Welke accessoires zijn beschikbaar voor dit model?

De accessoires omvatten: montageset voor serie 970 (ref. 9108559158), extra tank voor 976 (ref. 9107100031) en MSD-aansluiting voor 976 (ref. 9107100029). Deze zijn niet bij de levering inbegrepen.

Kan ik chemische producten in de tank gebruiken?

Ja, gebruik een geschikt sanitair product direct in de opvangtank. Plaats het product nooit wanneer de schuifafsluiter gesloten is.

Wat te doen bij onder- of overdruk in de tank?

Reguleer de druk door de schuifafsluiter te openen en vervolgens te sluiten, terwijl de bril gesloten blijft. Dit kan gebeuren als gevolg van temperatuur- of hoogteverschillen tijdens transport.

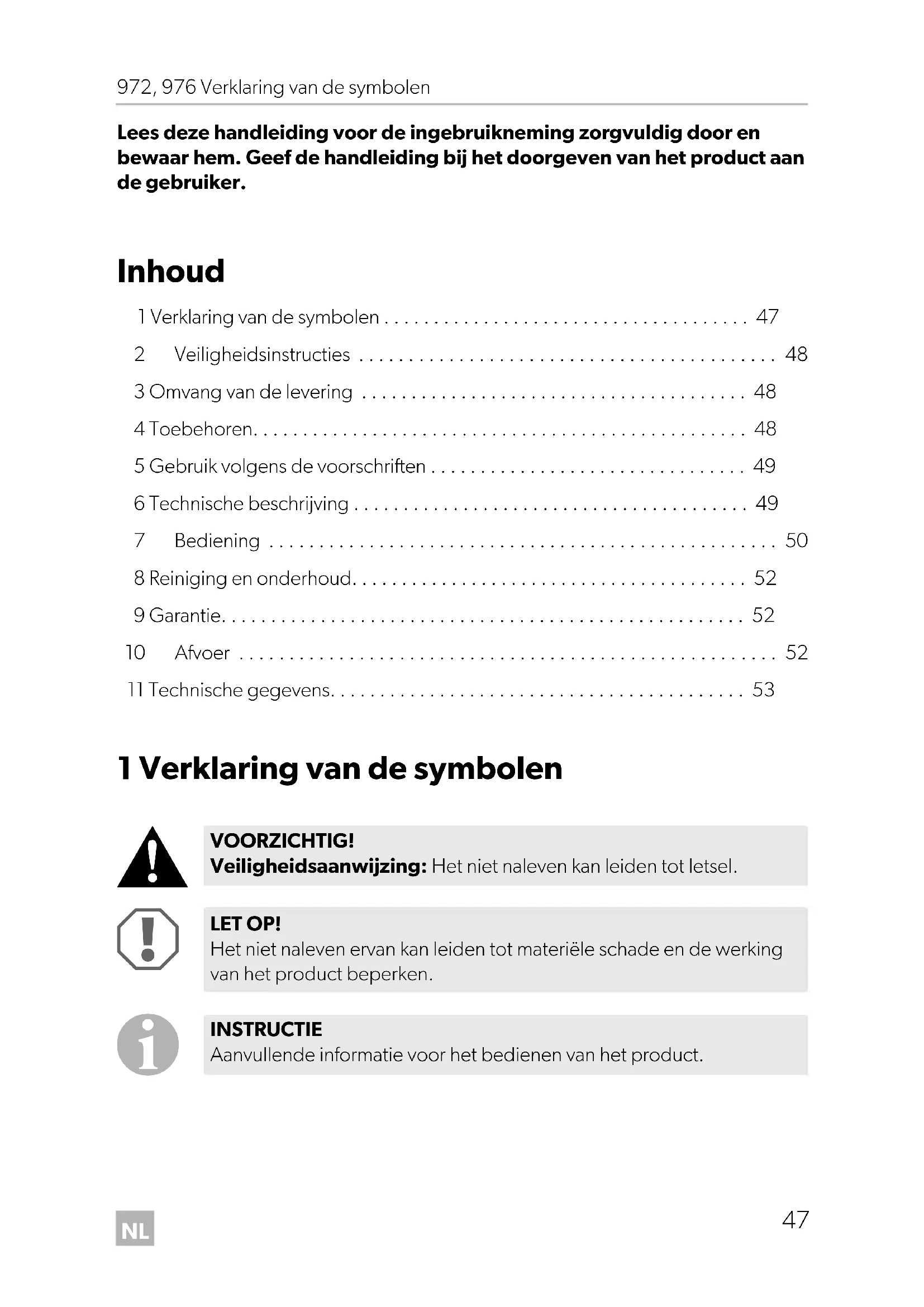

GEBRUIKSAANWIJZING 976 DOMETIC

Gebruiksaanwijzing. 47

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoud

1 Verklaring van de symbolen 47
2 Veiligheidsinstructies 48
3 Omvang van de levering 48
4 Toebehoren. 48
5 Gebruik volgens de voorschriften 49
6 Technische beschrijving 49
7 Bediening 50
8 Reiniging en onderhoud. 52
9 Garantie. 52
10 Afvoer 52
11 Technische gegevens. 53

1 Verklaring van de symbolen

VOORZICHTIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OPI!

Het Niet naleven ervan kan leiden tot materièle schade en de werkinq van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende geallen nicht aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
• beschadiging van het product door mechanische invloeden
  veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen

VOORZICHTIG!

• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijkke vermogens of hun onervarenheid of onwetendheid nicht in staat zichn om het toestel veilig te gebruiken, mogen dit nicht zonder toezicht of instructie door een verantwoordelijk persoon doeon.

LET OPI!

• Gebruik het toestel alleen volgens de voorschriften.
• Voer geen wijzigingen of verbouwingen aan het toestel UIT!

3 Omvang van de levering

Draagbaar toilet
- Gebruiksaaanwijzing

4 T O E b e h o r

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Omschrijving Artikelnr.

Bevestigingsset voor de série 970 9108559158

Extra tank voor 972 9107100030

Extra tank voor 976 9107100031

MSD-aansluiting voor 972 9107100028

MSD-aansluiting voor 976 9107100029

5 Gebruik volgens de voorschriften

Het draagbare toilet is bestemd voor mobiel gebruik.

6 Technische beschrijving

Door middel van de bediening met drukknop kan de spoeling met enkele pompbewegingen worden uitgevoerd. De 8,7 I grote spoelwatertank is voldoende voor 27 spoelingen. Het draagbare toilet is uitgerust met een overvulbeveiliging en vulstandindicatie. Het aftapsysteme met een lange, draaibare afvoerbuis vereenvoudigt de afvalverwerking.

6.1 Bedienings- en individie-elementen

Pos. in afb. 1, agina 3	Omschrijving
1	P	o	m	p
2	Deksel van de spoelwatertank
3	Spoelwatertank
4	Opslagtank
5	Vulstandindicatie
6	Spoelgreep
7	Vergrendelingsgreep
8	Spoelknop

7 Bediening

7.1 Draagbaar toilet in gebruik nemen

INSTRUCTIE

Door veranderingen van de omgevingstemperatuur of de actuèle hoogte boven de zeespiegelijdens het transport kan er onder- of overdruk in de opslagtank ontstaan.
Zorg voor het gebruik voor drukcompensatie in de opslagtank door bij een gesloten zittingdeksel de schuifklep te openen en weer te sluiten.

Zorg voor het gebruik voor drukcompensatie in de opslagtank:
open hiervoord schuifklep bij een gesloten zittingdeksel door aan de spel-greep te trekken en sluit hem waar door erop te drukken (afb. 2, pagina 3).
Verwijder het deksel van de spoelwatertank en vul de spoelwatertank tot het waterpeil ca. 25~mm (1 inch) onder de opening staat. Draai het deksel waar op de spoelwatertank (afb. 3, pagina 3).
Trek aan de spelgrEEP om de schuifklep te openen (afb. 4, pagina 3).
Vul een passende sanitaire hulpstof direct in de opslagtank.
Sluit de schuifklep (afb. 5, pagina 3).

LETOP!

Vul de sanitaire hulpstof nooit bij een gesloten schuifklep in het draagbare toilet.

Bedien de pomp ca. 15 keer of tot er lucht ontsnapt door de overdrukklep aan het deksel van de spoelwatertank (afb. 6, pagina 3).

LET OP!

• Zet de spoelwatertank Niet te sterk onder druk door bijvoorbeeld de overdrukklep af te dekken.
• Zet de spoelwatertank nicht onder druk, als hij van de opslagtank is losgekoppeld.

7.2 Draagbaar toilet spoelen

INSTRUCTIE

Door veranderingen van de omgevingstemperatuur of de actuèle hoogte boven de zeespiegel tijdens het transport kan er onder- of overdruk in de opslagtank ontstaan.

Zorg voor het gebruik voor drukcompensatie in de opslagtank door bij een gesloten zittingdeksel de schuifklep te openen en wee ter sluiten.

Trek aan de spoelgrep om de fecaliën maar de opslagtank te lien wegstromen (afb. 8, pagina 4).
Druk op de spoelknop om het draagbare toilet te spoelen (afb. 9, pagina 4).
Druk op de spoelgreep om de schuifklep te sluiten.

Als de vulstandindicatie „Vol" aangeeft (afb. 10, pagina 4), moet de opslagtank worden geleegd.

Trek aan de vergrendelingsgrep van de opslagtank, als het toilet met de optionele bevestigingshoulders is gemonteerd. Om bij dechterste fremdel te komen, worden het toilet opgetild en verplaatst.
Trek de weiterste vergrendeling omhoog om de spelwatertank van de opslagtank los te koppelen (afb. 11, pagina 4).
Breng de opslagtank waar een erkend afvalpunt (of een normalaal toilet).

INSTRUCTIE

Leeg de opslagtank ter bescherming van het milieu nooit direct in de omgeving, maar voer hem af bij een erkend afvalpunt of een toilet.

Draai de afvoerbuis van de tank weg en open de ontluchtingsklep aan de boven-zijde van de tank.
Leeg de tank (afb. 12, pagina 4).

Indien er een wateraansluiting aanwezig is, spoel dan de opslagtank.

7.4 Draagbaar toilet opslaan

Leeg de opslag- en de spoelwatertank volledig, als u het draagbare toilet langere tijd nicht gebruikt.

Berg het draagbare toilet droog en schoon op.

8 Reiniging en onderhoud

LET OPI!

Geen scherpe of harde voorwerpen of reinigingsmiddelen op benzinebasis bij het reinigen gebruiken, waar dat het product hierdoor beschadigd kan raken.

Reinig het product regelmatig met een vochtige doek en een mild reinigings-middel.

9 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, verwit u zich tot uw specialzaak of tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding).

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

10 Afvoer

Laat het verpakkingsmaterialial indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaakaar de betreffende afvoervoorschriften.
