GEBRUIKSAANWIJZING H106 BH FITNESS

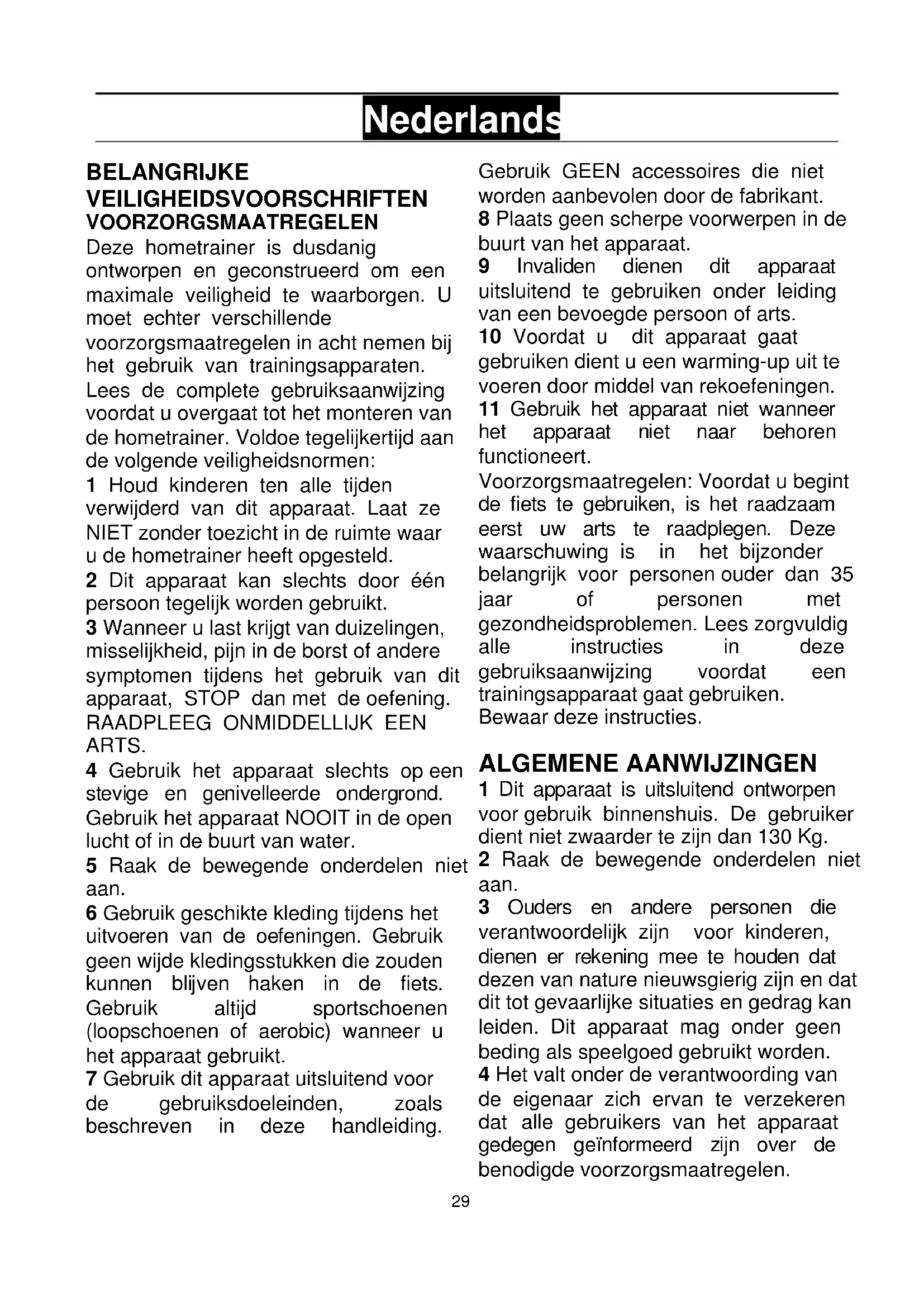

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale verilgheid te waarborgen. U moetECHTER verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer.Voldoe tegelijkkertijd aan de volgende verilgheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door een persoon tegelijk worden gebruikt.
3 Wanner u last krijgt van duizelingen, misselijkheid, bijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen nicht aan.
6 Gebruik geschikte kleding tijdens het uitvoeren van de oefingen. Gebruik geen wijde kledingsstukken die zouden+kunnen blijven haken in de fiets. Gebruik altijd sportschoenen (loopschoenen of aerobic) wanner u het apparaat gebruikt.
7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreiben in deze handleiding.

Gebruik GEEN accessoires die nicht worden aanbevolen door de fabrikant.

8 Plaats geen scherpe voorwerpen in de buurt van het apparaat.

9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde person of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-upuit te voeren door middel van rekoefingen.
11 Gebruik het apparaat Niet wanner het apparaat Niet maar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor Personen ouder dan 35 waar of personen met gezondheidsproblemen. Lees zorgvuldig alle instructies in deze gebruiksaanwijzing voordat een trainingsapparaat gaat gebruiken. Bewaar deze instructies.

ALGEMENE AANWIJZINGEN

1 Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. De gebruiker dient Niet zwaarder te zijn dan 130Kg
2 Raak de bewegende onderdelen nicht aan.
3 Ouders en andere Personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te honden dat dezen van nature nieuwsgierig�in en dat dit tot gevaarlijke situatuies en gedrag kan leiden. Dit apparaat mag onder geen bedding als spelelgoed gebruikt worden.
4 Het valt onder de verantwoording van de eigenaar zich ervan te verzekerend dat alle gebruikers van het apparaat gedegen geinformeerd zijn over de benodigde voorzorgsmaatregelen.

5 Dit apparaat kan slechts door een person togeteijk gebruikt worden.
6 Gebruik adequate kleding en schoeisel. Strik uw veters goed.

MONTAGE INSTRUCTIES

Haal het apparaat uit de verpakking en controllerer of alle onderdelen aanwezig়n Fig.1.

1.(1) Centrale frame; (8) Framebuis; (22) Zadelpen; (23) Zadel; (15) Stuur; (24) Monitor; (3) Voetstuk acheter; (2) Voetstuk voor; een doos met de volgende inhoud: (4) Schroef met afgeronde kop M-10; (5) Gebogen ring M-10; (6) Dopmoer M-10; (13) Gebogen ring M-8; (14) Inbusbout afgeronde kop; (16) bevestigingsbeugel van het stuur; (17) schroef; (18) Beschermkapje; (19) Aandrukhendel stuur; (20) Platte ring M-8; (21) Instelknop zadel; (36) Inbussleutel; (37) Ringsleutel tweezigijdig; (38) Pedaalsleutel; (28) Pedaal links; (29) Pedaal rechts.
2.Neem het voetstuk acheter (3) enplaats dit aan de achterkant van het apparaat, zoals worden getoond in Fig.2,plaats de schroeven (4),plaats de gebogen ringen (5) en de dopmoeren (6) en draai stevig aan.

Neem het voetstuk voor met wieltjes (2), waar bij u er rekening mee dient te houden de twee rode stippen (A) teplaatsen zoals worden getoond in Fig.2, plaats de schroeven (4),plaats de gebogen ringen (5) en de dopmoeren (6) en draai stevig aan.

Plaats het stuur (15), op de framebuis (8) Fig.3, haal de handgrip-kabel (26) door de opening zoals wordt getoond in de Fig.3A en B, en zorg dat deze bovenuit de buis steekt. Plaats de bevestigingsbeugel van het stuur (16),

plaats de schroef (17) zonder deze geheel vast te draaien, plaats de ring (20) en de aandrukhendel van het stuur (19),zet het stuur goed en druk voorzichtig aan, plaats het beschemkapje (18).

PLAATSING VAN DE MONITOR

Mod. H-105.- Neem de monitor (24), draai de vier schroeven (25), die zich aan de onderzijde van de monitor bevinden, los Fig.4A en verbind determinals van de verbindingskabels (30) die uit de monitor steken met de kabel (9) die uit de framebuis steekt Fig.4. U bevestigt de terminal (26), die uit de framebuis steekt aan de onderzijde van de monitor (26),ervolgens bevestigt u de terminal (33), die uit de framebuis steekt aan de onderzijde van de monitor (33),plaatst de monitor op de framebuis, er voor zorgend dat de kabels nicht bekneld raken, en draait de vier-eerder losgedraide-schroeven (25) wee vast.

Mod. H-106 Program.- Neem de monitor (24), draai de vier schroeven (25), die zich aan de onderzijde Fig.4B bevinden, los en verbind de terminal van de verbindingskabels (12) die uit de monitor steken met de kabel (9) die uit de framebuis (8) steckt. Vervolgens bevestigt u de terminal (26), die uit de framebuis steekt aan de terminal (35), staat de monitor op de framebuis, er voor zorgend dat de kabels Nietbekneld raken, en draait de vier-eerder losgedraide-schroeven (25) wee vast.

MONTAGE VAN DE FRAMEBUIS

Mod. H-105.- Houd de framebuis vast (8) en verbind de terminals van de verbinderingskabels (9) en (10) en déterminals (33) en (34) Fig.5.

Neem de spanningskabel (11) van de framebuis (8) en bevestig deze aan de onderste spanningshouser (12), zoals worden getoond in Fig.5A.

Plaats de framebuis (8) in de richting van de pijl op de buis die uit het centrale frame komt (1), waar bij u ervoor dient te zorgen dat de kabels nicht klem komen te zitten. Controller of de

weerstandsregelaar (100) correct functioneert. Vervolgens neemt u de 3 schroeven (14) en de gebogen ringen (13), zet de framebuisrecht en draait deschroeven stevig aan.

Mod. H-106 Program.- Houd de framebuis (8). Passeer de terminals van de doorzendkabels (9) via het stuur buis met behulp van de meegeleverde kabel Fig.5B

Plaats de framebuis (8) in de richting van de pijl op de buis die uit het centrale frame kommt (1), waar bij u ervoor dient te zorgen dat de kabels nicht klem komen te zitten. Vervolgens neemt u de 3 schroeven (14) en de gebogen ringen (13),zet de framebuisrecht en draait de schroeven stevig aan.

MONTAGE VAN HET ZADEL

Plaats het zadel (23) op de zadelpen (22) zoals worden getoond in Fig.6, waar bij u er rekening mee moet houdend dat de gaatjes in de zadelpenaar de voorkant van het zadel gericht dienen te worden,plaats het zadel en draai deschroeven (24) stevig vast.Vervolgens steekt u de zadelpen in het gat van het centrale frame (1),plaatst de instelknop van de zadelpen (21),plaats de zadelpen op een comfortabele stand door middel van de instelknop (21) en draaat deze met de wijzers van de klok mee,vast.

REGELING HOOGTE ZADEL

Draai instelknop (21) van de zadelpen een beetje los door deze gegen de wijzers van de klok in te draaien en trekt deze uit Fig.6 en wonneer het zadel zich op de gewenste hoogte bevindt voor de oefening, LAST U DE HOOTeregelaar Iosen deze valt in de gaatjes van de zadelpen. Draai verwolgens de instelknop met de wijzers van de klok mee, vast.

MONTAGE VAN DE PEDALEN

Volg de montage-instructies voor de pedalen nauwgezet. Wanner dezen Niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts en links worden gezien, gezeten op het zadel, in derichting waarin men de oefening doet Het rechterpedaal (29), aangegeven door de letter (R) worden aan de rechtcr crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.7.

Het linkerpedaal (28), aangegeven door de letter (L) worden aan de linker crank, aangegeven door de letter (L), gegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.7.

Wanneer u de pedalen heeft gemonteerd, steekt u het uiteinde van het voetriempje (A) door de opening in het pedaal (B) en past deze aan uw schoeisel aan (C), Fig.7A.

REGELING VAN DE WEERSTAND

Mod. H-105.- Om de waarstand te regelenijdens de oefening, beschikt dit apparaat over een waarstandsgeltaar (100), die zich op de framebuis (8) bevindt, met verzschillende waarstandsinstellingen, Fig.7.

Om de waarstand op de pedalen te vergroten draait u de waarstandsregelaar (100) met de wijzers van de klok mee (+), tot u de ideale krachtsinspanning voor uw oefening heeft gezonden. Om de waarstand op de pedalen te verminderen, draai u de waarstandsregelaar (100) gegen de wijzers van de klok (-).

NIVELLERING

Controleer, wanneer u de eenheid op zich definitieve plaats hebft geplaatst, of deze stevig op de grond staat en ofDEXe waterpas staat. Dit kurz u regelen door de nivelleringspotjes (7)meer of minder uit te schroeven, zoals worden getoond in Fig.8.

Dit apparaat is uitgerust met wieltjes (40) wat het verplaatsen vergemakkelijk. Det twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijk den het u het apparaat te verplaatsen en op de uitgekozen plaats teplaatsen door de voorkant ie's te latent overhellen en te duwen, zoals worden getoond in Fig.9. Berg het apparaat op

een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden

AANSLUITING OP HET ELEKTICITEITSNET

Transformer:

12V-1000 mAmp.

Steek de verbindingsstekker (g) van de transformer (c) in het aansluitpunt (h), van het centrale frame (A), (achterkant onder) en sluit de transformator op een elektriciteitsnet van 220 Volt aan, Fig.10.

BH HOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIE ZONDER VOORAFGAAND BERICHT TE VERANDEREN.

Wanner u vragen heeft, stel u in contact met ons door het klantenservice nummer te bellen:

[phone]

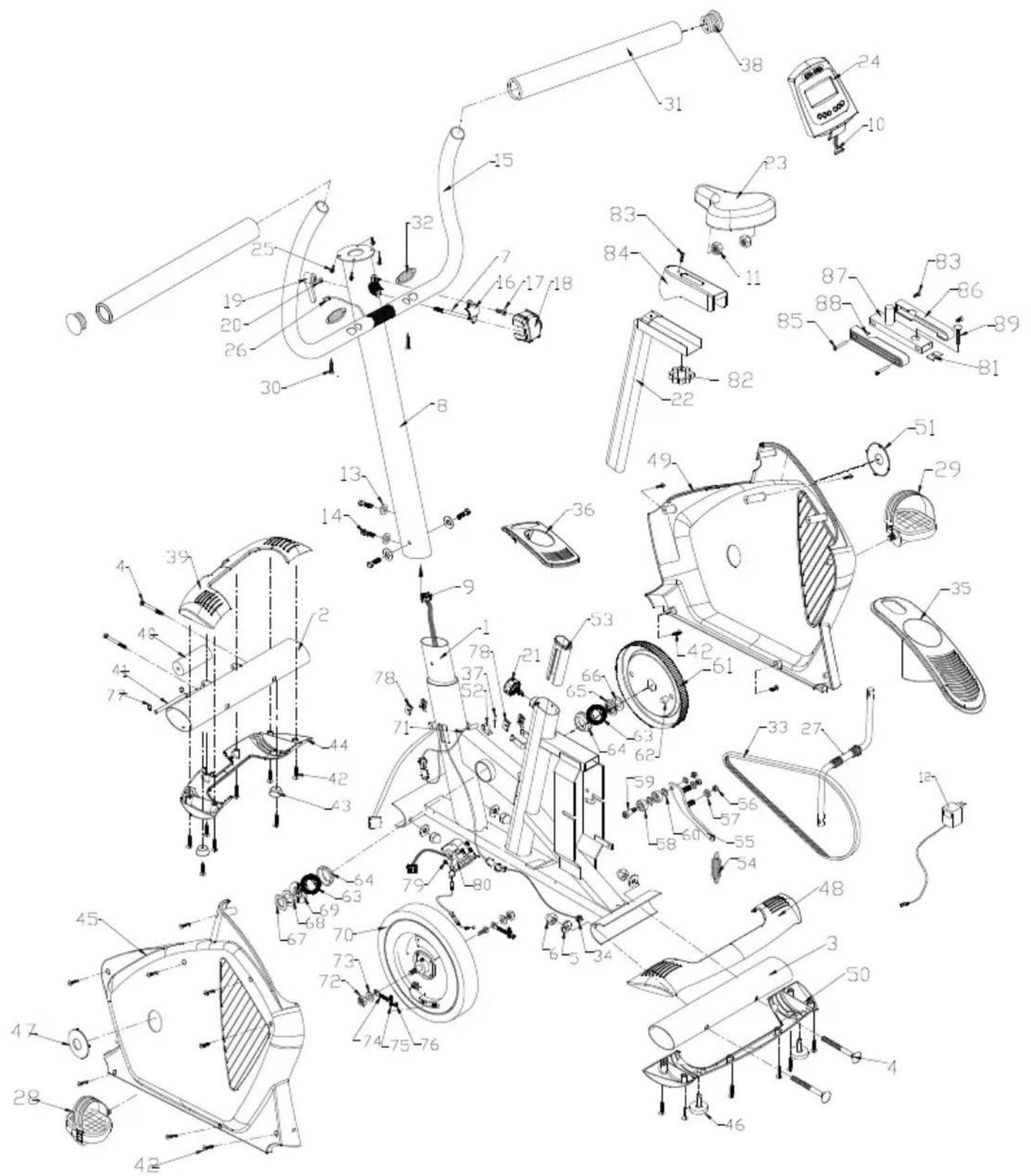

Bestellen van verrangingsonderdelen:

Geef het model van het toestel op Nummer van het onderdeel Hoeveeelheid

Ejempl / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

H-105 74 1

H-106

Bestellen van verwangingsonderdelen:

Geef het model van het toestel op Nummer van het onderdeel Hoeveelheid

Ejempl / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

H-106 74 1
