GEBRUIKSAANWIJZING Stratos H9178 BH FITNESS

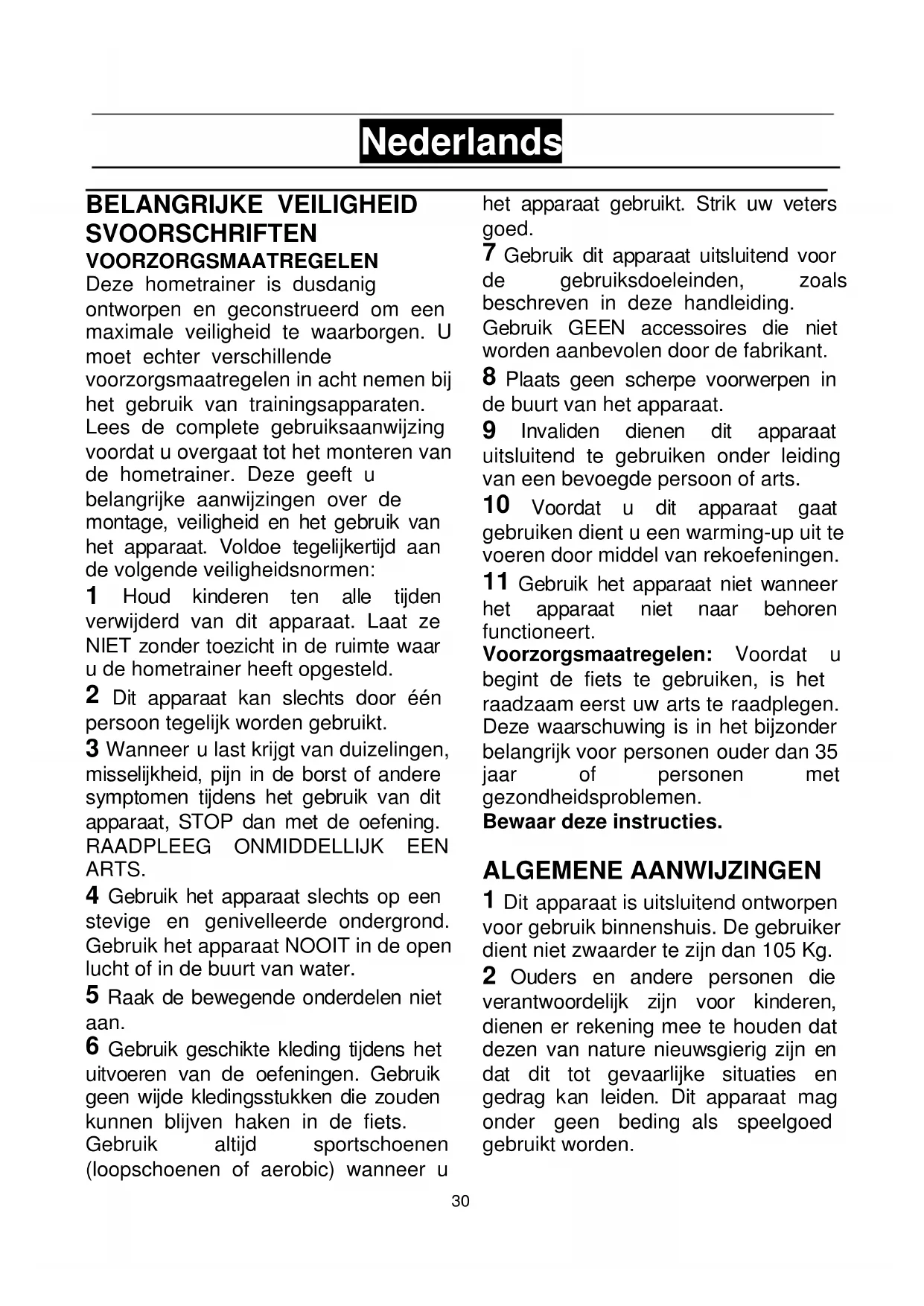

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale veiligheid te waarborgen. U moet echter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Deze geeft u belangrijke aanwijzingen over de montage, veiligheid en het gebruik van het apparaat. Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door één persoon tegelijk worden gebruikt.
3 Wanneer u last krijgt van duizelingen, misselijkheid, pijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen niet aan.
6 Gebruik geschikte kleding tijdens het uitvoeren van de oefeningen. Gebruik geen wijde kledingsstukken die zouden kunnen blijven haken in de fiets. Gebruik altijd sportschoenen (loopschoenen of aerobic) wanneer u

het apparaat gebruikt. Strik uw veters goed.

7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreven in deze handleiding. Gebruik GEEN accessoires die niet worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparaat.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefeningen.
11 Gebruik het apparaat niet wanneer het apparaat niet naar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35 jaar of personen met gezondheidsproblemen.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN

1 Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. De gebruiker dient niet zwaarder te zijn dan 105 Kg. 2 Ouders en andere personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieuwsgierig zijn en dat dit tot gevaarlijke situaties en gedrag kan leiden. Dit apparaat mag onder geen beding als speelgoed gebruikt worden.

3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geïnformeerd zijn over de benodigde voorzorgsmaatregelen.

Tijdens de montage wordt de hulp van een tweede persoon aangeraden. Haal het apparaat uit de verpakking en controleer of alle onderdelen aanwezig zijn Fig.1.

1. (16) Centrale frame; (18) Stuur; (17) Stuurbuis; (10) Zadelpen; (12) Horizontale zadelbuis; (14) Zadel; (4) Voetstuk achter met in hoogte verstelbare pootjes; (21) Voetstuk voor met wieltjes; (1L) Linker pedaal; (1R) Rechter pedaal; (3) Schroef M-10 met afgeronde kop; (5) Platte ring M10; (6) Dopmoer M10; Dubbele ringsleutel.

2. Neem het voetstuk achter (4), en plaats dit aan de steun aan de achterkant van het apparaat zoals wordt getoond in Fig.2, plaats de schroeven (3), de platte ringen (5) en de dopmoeren (6) en draai stevig aan. Plaats het voetstuk voor met wieltjes (21), met de wielen naar voren gericht en zorg daarbij dat de rode punten samenvallen, zoals wordt getoond in Fig.2, plaats de schroeven (3), de platte ringen (5) en de dopmoeren (6) en draai stevig aan.

Plaats de klamp van het zadel (14) Fig.3 aan de horizontales zadelpen (12) zoals wordt getoond in Fig.3, plaats het zadel op zijn plaats en draai de schroeven van de klamp stevig aan. Plaats vervolgens de horizontale zadelbuis (12) in het gat

van de zadelpen (10) Fig.3, zet deze op de goede stand en draai de instelknop (19) Fig.3 vast. Plaats de zadelpen (10) in de buis van het centrale frame (16), zet deze in een comfortabele stand en draai de instelknop (26) van de zadelpen kloksgewijs vast Fig.3.

AFSTELLEN VAN DE HOOGTE VAN HET ZADEL.-

Draai de instelknop (26) van de zadelpen een beetje los (tegen de wijzers van de klok in) Fig.3 en wanneer deze op de gewenste hoogte staat draait u de instelknop (26) stevig vast (kloksgewijs).

HORIZONTALE AFSTELLING VAN HET ZADEL.-

Draai de instelknop (19) van de zadelpen tegen de wijzers van de klok los Fig.3 en wanneer deze op de juiste stand voor het uitvoeren van de oefening staat, draait u de instelknop (19) stevig, kloksgewijs, vast.

Plaats het stuur (18) in de stuurbuis (17), Fig.4, draai de instelknop (19) vast. Vervolgens brengt u de stuurbuis (17) in de uitstekende buis van het centrale frame (16) Fig.4, zet deze in de goede stand en draait de instelknop (26) stevig vast, richting de wijzers van de klok.

HORIZONTALE AFSTELLING VAN HET STUUR.-

Zet het stuur (18) op de gewenste afstand voor het uitvoeren van de oefeningen zonder het MIN referentiepunt te overschrijden en draai de instelknop (19) stevig vast Fig.4.

VERTICALE AFSTELLING VAN HET STUUR.-

Zet het stuur (18) op de gewenste afstand voor het uitvoeren van de oefeningen zonder het MIN referentiepunt te overschrijden en draai de instelknop (26) stevig vast Fig.4.

Neem de monitor (23), Fig. 4, plaats de monitor in de beugel. Steek de pin van de kabel in de achterkant van de monitor.

Volg de montage-instructies voor de pedalen nauwgezet. Wanneer dezen niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet. Het rechterpedaal (1), aangegeven door de letter (R) wordt aan de rechter crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.5. Het linkerpedaal (1), aangegeven door de letter (L) wordt aan de linker crank, aangegeven door de letter (L), tegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.5.

Om de inspanning tijdens de oefeningen te regelen, is dit apparaat voorzien van een weerstandsregelaar (30), die zich bevindt aan de buis van het centrale frame Fig.6. Door deze in de richting van de wijzers van de klok te draaien verkrijgt u verschillende weerstandsinstellingen. Om de spanning op de pedaalslag te verhogen draait u de weerstandsregelaar (30) kloksgewijs (+), tot dat u de voor u gewenste inspanning tijdens de oefening heeft bereikt. Om de spanning op de pedaalslag te verlagen draait u de weerstandsregelaar (30) tegen de wijzers van klok (-).

Belangrijk: Deze weerstandsregelaar (30) beschikt over een noodrem die, wanneer men hierop hard drukt (zoals door de pijl van Fig.6 wordt aangegeven), een directere remming op het wiel tot gevolg heeft.

7.- NIVELLERING.-

Controleer, wanneer u de eenheid op zijn definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kunt u regelen door de nivelleringspootjes (14) meer of minder uit te schroeven, zoals wordt getoond in Fig.7.

Dit apparaat is uitgerust met wieltjes (21) Fig.8, wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats te plaatsen door de voorkant iets te laten overhellen en te duwen, zoals wordt getoond in Fig.8. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

ONDERHOUD VAN HET TOESTEL.-

Maak na elke sessie het stuur en het zadel een desinfecterende spray schoon, veeg ook zweet dat eventueel op het frame zit schoon.

ONDERHOUD NA ELKE 100 GEBRUIKSUREN.-

1. PEDALEN VASTDRAAIEN.-

Hoewel de pedalen al zijn gemonteerd, geven we toch nog even mee dat de rechterpedaal (met een R aangegeven) wordt gemonteerd door in de zin van de wijzers van de klok te draaien, de linkerpedaal (met een L aangegeven) wordt in tegengestelde richting vastgedraaid.

Onderhoud:

-Reviseer de spanning van de pedaal en de beugel door de regelschroef af te stellen met een Allen-sleutel van 3mm.
-Breng wat smeerolie op het aanhechtingspunt van de beugel met de pedaal aan.
-Smeer geregeld de veren van de pedalen.
(Bijgevoegd de aanwijzingen voor de pedaal.).

2. REVISIE VAN DE SPANKNOPPEN.-

De 3 spanknoppen op het toestel dienen te worden losgedraaid en mete en smeerspray worden bespoten zodat ze niet vast komen te zitten.

ONDERHOUD NA ELKE 200 GEBRUIKSUREN.-

1. DE RIEM CONTROLEREN & AANPASSEN.-

• Controleer of de riem goed gespannen is. Als de riem verschuift, is het noodzakelijk hem aan te halen.
• Verwijder de zijkappen (6) en maak de moeren los, maximaal twee slagen, Fig.7.
• Draai de kleine moeren met een sleutel vast. Let er daarbij op dat de moer aan beide kanten van het toestel evenveel omwentelingen maakt (over het algemeen zijn 2 omwentelingen voldoende), anders zou het tandwiel een beetje schuin komen te zitten waardoor het toestel meer lawaai maakt en waardoor de riem ervan zou kunnen draaien.
• Maak de moeren opnieuw vast en zet de zijkappen (6) terug op hun plaats.
• In het geval dat de spanning van het toestel is veranderd, spant u de rem opnieuw aan.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

BH HOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIE ZONDER VOORAFGAAND BERICHT TE VERANDEREN.

H9178FD

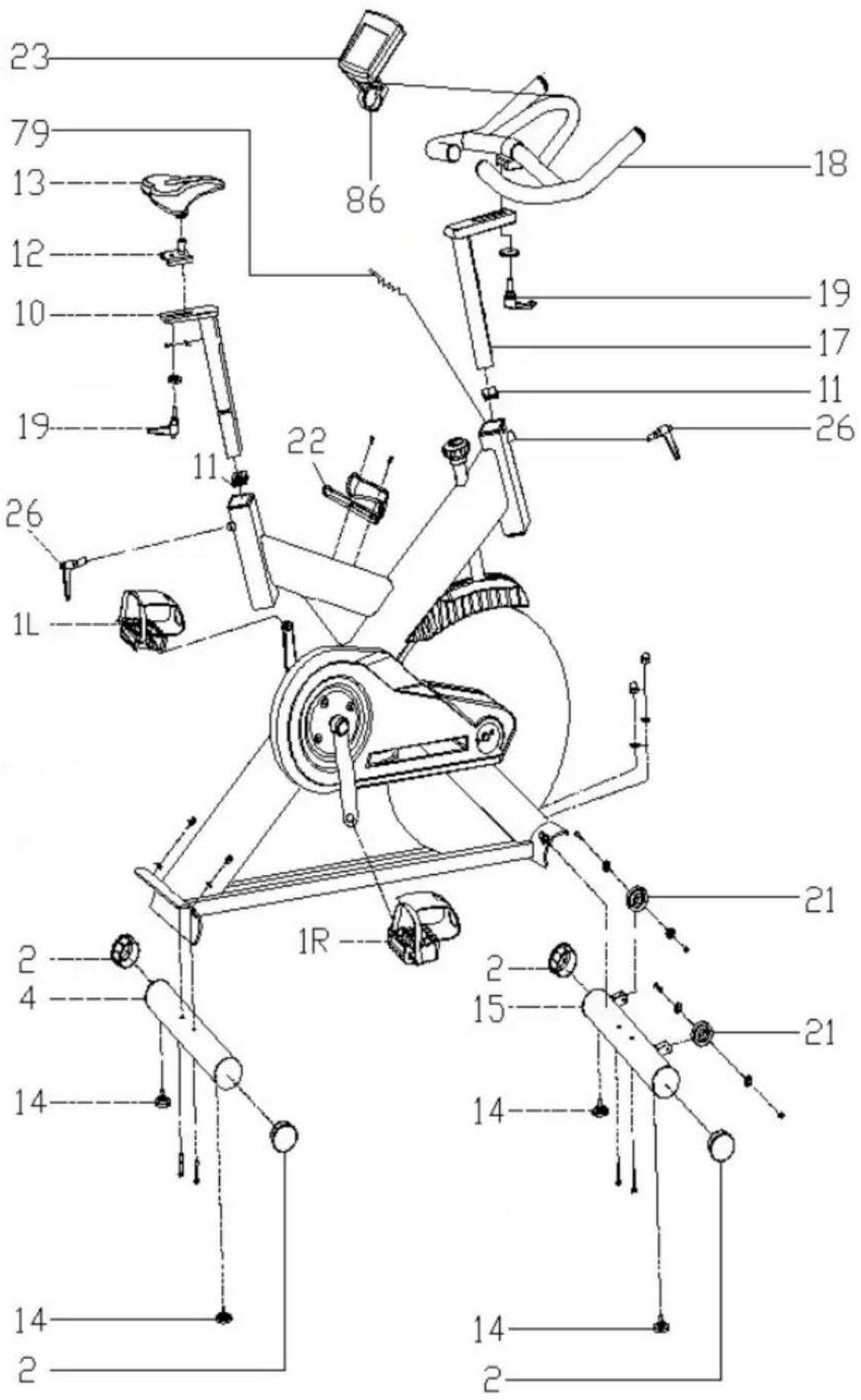

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld: H919001 1

NO.	English Description Descripción en español Code
1	PEDAL Pedales		H9178G001
2	END CAP1 Tapón D76		H9178G002
4	REAR STABILIZER Caballete trasero		H9178FD004
10	VERTICAL SEAT POST Tija Sillín		H9178G010
11	END CAP 2 Tapón 38x1,5		H9178G011
12	SEAT POST Corredera sillín		H9178G012
13	SEAT Asiento		H9178FD013
14	STOPPER Pie ajustable		H9178G014
15	FRONT STABILIZER Caballete delantero		H9178FD015
17	HANDLEBAR POST	Tija manillar	H9178G017
18	HANDLE BAR Manillar		H9178FD018
19	L SHAPE KNOB	Pomo L M10	H9178FD019
21	PU WHEEL	Rueda	H9178G021
22	BOTTLE HOLDER	Portabotellín	H9178G022
23	COMPUTER	Monitor	H9175T061
26	L SHAPE KNOB	Pomo L M16	H9178FD026
29	CRANK END CAP	Tapón biela	H9178G029
33	LEFT CRANK	Biela izquierda	H9178G033
34	CRANK COVER	Funda biela	H9178G034
35	BEARING	Rodamiento 6004ZZ	H9178G035
36	RIGHT CRANK	Biela derecha	H9178G036
39	PLASTIC SLEEVE 1 Casquillo tija		H9178G039
44	OUTER CHAIN COVER	Tapa derecha	H9178FD044
45	BEARING	Rodamiento 6203ZZ	H9178G045
46	AXIS	Eje D20x162	H9178G046
47	LONG FIXING TUBE	Casquillo D20x25x41,2	H9178G047
48	SHORT FIXING TUBE Ca	squillo D20x25x12	H9178G048
49	INNER CHAIN COVER Tapa	izquierda	H9178G049
50	BELT Correa 5PK	1180	H9178G050
51	BELT WHEEL Plato D	200	H9178G051
56	FLYWHEEL COVER Cub	revolante	H9178G056
67	FLYWHEEL HOLDER So	porte rodamiento	H9178G067
70	ADJUSTING METAL Cha	pa muelle	H9178G070
76	LITTLE BELT WHEEL Polea	D64	H9178G076
79	SENSOR Reenvío		H9178G079
80	WASHER Arandela	D10x16x1,5	H9178G088
81	NUT Tuerca M10		H9178G089
86	Monitor bracket Abraza	dera monitor	H9178FD086
G01	Brake knob set Set pomo	freno	H9178GG01
G02	Brake pad set Set zapata	freno	H9178GG02
G03	Flywheel set Set volante	inercia	H9178FDG03
