MANUAL DE USUARIO Stratos H9178 BH FITNESS

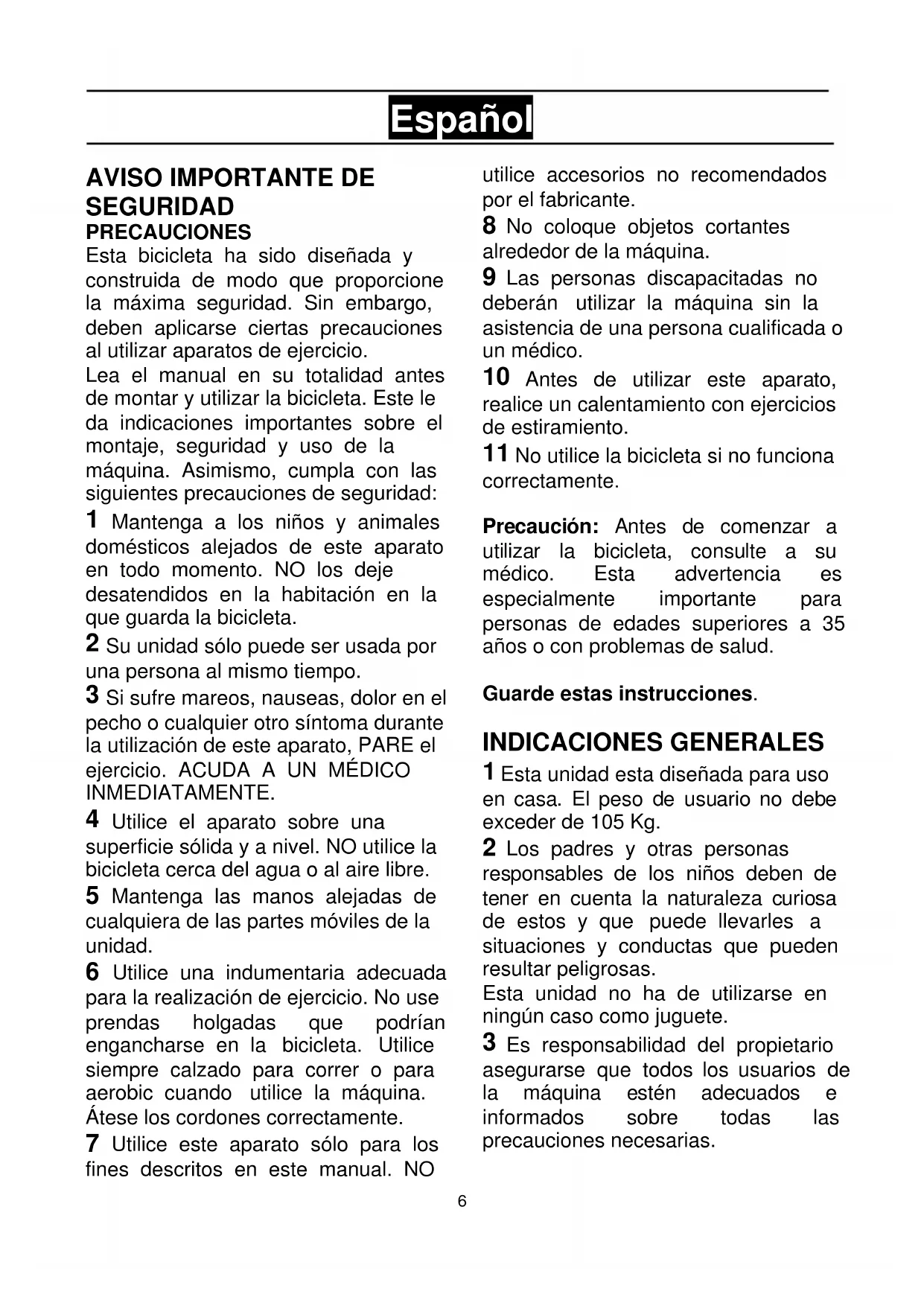

SEGURIDAD PRECAUCIONES Esta bicicleta ha sido diseñada y construida de modo que proporcione la máxima seguridad. Sin embargo, deben aplicarse ciertas precauciones al utilizar aparatos de ejercicio. Lea el manual en su totalidad antes de montar y utilizar la bicicleta. Este le da indicaciones importantes sobre el montaje, seguridad y uso de la máquina. Asimismo, cumpla con las siguientes precauciones de seguridad:

Mantenga a los niños y animales domésticos alejados de este aparato en todo momento. NO los deje desatendidos en la habitación en la que guarda la bicicleta.

Su unidad sólo puede ser usada por una persona al mismo tiempo.

Si sufre mareos, nauseas, dolor en el pecho o cualquier otro síntoma durante la utilización de este aparato, PARE el ejercicio. ACUDA A UN MÉDICO INMEDIATAMENTE.

Utilice el aparato sobre una superficie sólida y a nivel. NO utilice la bicicleta cerca del agua o al aire libre.

Mantenga las manos alejadas de cualquiera de las partes móviles de la unidad.

Utilice una indumentaria adecuada para la realización de ejercicio. No use prendas holgadas que podrían engancharse en la bicicleta. Utilice siempre calzado para correr o para aerobic cuando utilice la máquina. Átese los cordones correctamente.

Utilice este aparato sólo para los fines descritos en este manual. NO utilice accesorios no recomendados por el fabricante.

No coloque objetos cortantes alrededor de la máquina.

Las personas discapacitadas no deberán utilizar la máquina sin la asistencia de una persona cualificada o un médico.

Antes de utilizar este aparato, realice un calentamiento con ejercicios de estiramiento.

No utilice la bicicleta si no funciona correctamente. Precaución: Antes de comenzar a utilizar la bicicleta, consulte a su médico. Esta advertencia es especialmente importante para personas de edades superiores a 35 años o con problemas de salud. Guarde estas instrucciones. INDICACIONES GENERALES

Esta unidad esta diseñada para uso en casa. El peso de usuario no debe exceder de 105 Kg.

Los padres y otras personas responsables de los niños deben de tener en cuenta la naturaleza curiosa de estos y que puede llevarles a situaciones y conductas que pueden resultar peligrosas. Esta unidad no ha de utilizarse en ningún caso como juguete.

Es responsabilidad del propietario asegurarse que todos los usuarios de la máquina estén adecuados e informados sobre todas las precauciones necesarias.7

1.- INSTRUCCIONES DE

MONTAJE.- Para el montaje de esta unidad se recomienda la ayuda de otra persona. Saque la unidad de la caja y compruebe que tiene todas las piezas Fig.1.

2. Coja el tubo caballete trasero (4) y

posiciónelo en el caballete trasero de la maquina, como muestra la Fig.2, e introduzca los tornillos (3), coloque las arandelas planas (5), y las tuercas ciegas (6), apriete fuertemente. Coja el tubo caballete delantero con ruedas (21) y teniendo en cuenta de posicionar los puntos rojos, y con las ruedas hacia delante, como muestra la Fig.2, introduzca los tornillos (3), coloque las arandelas planas (5), y las tuercas ciegas (6) y apriete fuertemente.

2.- MONTAJE DEL SILLÍN.-

Introduzca la abrazadera del sillín (14) Fig.3, en el tubo horizontal de la tija (12) como muestra la Fig.3, coloque el sillín en posición y apriete las tuercas de la abrazadera fuertemente. Seguido introduzca el tubo horizontal de la tija (12) por el agujero del tubo de tija (10) Fig.3, posicionelo y apriete el pomo (19) Fig.3, introduzca la tija (10) por el tubo del cuerpo principal (16) posicionelo y fije la tija del sillín en su posición cómoda con el pomo de apriete (26) Fig.3 y apriete en sentido de las agujas del reloj.

REGULACIÓN DE LA ALTURA

SILLÍN.- Aflojando un poco el pomo de apriete (26) de tija en sentido contrario a las agujas del reloj Fig.3, cuando lo tenga a la altura adecuada para realizar el ejercicio. Apriete fuertemente el pomo (26) en el sentido de las agujas del reloj.

REGULACIÓN HORIZONTAL DEL

SILLÍN.- Aflojando un poco el pomo de apriete (19) de tija en sentido contrario a las agujas del reloj Fig.3, cuando lo tenga a la medida adecuada para realizar el ejercicio, apriete fuertemente el pomo (19) en el sentido de las agujas del reloj.

MANILLAR.- Posicione el manillar (18) en el tubo de manillar (17), Fig.4, apriete el pomo (19), seguido introduzca el tubo del manillar (17) por el agujero del tubo saliente del cuerpo principal (16) Fig.3, posicionelo y apriete fuertemente el pomo (26) en sentido de las agujas del reloj.

REGULACIÓN HORIZONTAL DEL

MANILLAR.- Posicione el manillar (18) a la distancia comoda de realizar el ejercicio sin salirse de las referencias de MIN y apriete el pomo (19) fuertemente Fig.3.8

REGULACIÓN VERTICAL DEL

MANILLAR.- Posicione el manillar (18) a la distancia comoda de realizar el ejercicio sin salirse de las referencias de MIN y apriete el pomo (26) fuertemente Fig.3.

MONITOR.- Coja el monitor (23), Fig. 4. Introduzca el monitor en la abrazadera y apriete el tornillo. Conecte el conector (A1) que sale de la parte trasera del monitor con el conector que (A2) que sale del cuadro.

PEDALES.- Siga atentamente las instrucciones de montaje de los pedales, una colocación incorrecta podría dañar la rosca del pedal o de la biela. Las posiciones derecha e izquierda, habrán de tomarse montado el usuario en el sillín, en posición de hacer ejercicio. El pedal derecho (1), marcado con la letra (R), se enroscara en sentido de giro agujas del reloj, en la biela derecha, marcada con la letra (R). Apriete fuertemente, Fig.5. El pedal izquierdo (1), marcado con la letra (L), se enroscará en el sentido contrario a las agujas del reloj, en la biela izquierda, marcada con la letra (L). Apriete fuertemente, Fig.5.

ESFUERZO.- Para un control de esfuerzo regular de su ejercicio, este aparato dispone de un mando de tensión (30), colocado en el tubo del cuerpo principal Fig.6, que girandolo en el sentido de las agujas del reloj le irá dando distintas posiciones de resistencia. Para aumentar la resistencia del pedaleo usted gire el mando de tensión (30), en sentido de las agujas del reloj (+), hasta conseguir que el esfuerzo de su ejercicio es el ideal para usted. Para disminuir la resistencia del pedaleo, gire el mando de tensión (30), en sentido contrario a las agujas del reloj (-). Importante: Este mando de tension (30) dispone de un sistema de frenado de emergencia, que apretando encima del mismo fuertemente, se produce una frenada repentina para el volante

Una vez colocada la unidad en su lugar definitivo, para la realización del ejercicio, compruebe que el asentamiento en el suelo y su nivelación sean correctos. Esto se conseguirá roscando más o menos los pies regulables (14) como muestra la Fig.7.

ALMACENADO.- La unidad está equipada con ruedas (21) Fig.8, lo que hace más sencillo su movimiento. Las ruedas que se encuentran en la parte delantera de su unidad, le facilitarán la maniobra de colocar su unidad en el emplazamiento escogido, levantando, ligeramente por la parte delantera y empujando, como muestra la Fig.8. Guarde su máquina en un lugar seco con las menores variaciones de temperatura posible.9

MÁQUINA.- Por razones higiénicas es necesario que después de cada clase se limpie el manillar y el asiento con un spray de desinfección, así como eliminar el sudor del cuadro de la bicicleta. MANTENIMIENTO CADA 100 HORAS.-

1. APRIETE PEDALES.-

Aunque los pedales van montados, el pedal derecho (marcado con una R) se monta atornillando en el sentido de las agujas del reloj, y el pedal izquierdo (marcado con una L), en el sentido contrario. Mantenimiento: -Revisar la tensión de ajuste del pedal a la cala regulando el tornillo de ajuste mediante una llave Allen de 3 mm. -Aplicar un poco de aceite en la punta de contacto de la cala con el pedal para facilitar el encaje. -Aplicar regularmente aceite en los muelles del pedal (Se adjuntan las instrucciones del pedal)

2. REVISIÓN DE LOS POMOS DE

APRIETE.- Los 3 pomos de apriete que dispone la unidad se deberán aflojar y rociar con un spray de engrase con el objeto de garantizar la movilidad de los mismos.

1. REVISIÓN Y AJUSTE DE LA

CORREA.- -Compruebe que la correa se encuentra correctamente tensada. Si la correa derrapa, será necesario tensar la correa. -Quite las tapas laterales (44) y afloje las tuercas un máximo de 2 vueltas Fig.7. -Tense con una llave las tuercas pequeñas. Tenga cuidado que la tuerca gire el mismo número de vueltas en ambos lados de la máquina (generalmente son suficientes 2 vueltas), porque de otro modo el piñón puede quedar un poco oblicuo, dando lugar a un aumento de ruido y a la posibilidad de que se salga la correa. -Apriete nuevamente las tuercas y vuelva a colocar las tapas laterales (44). -Caso que la tensión de la máquina se haya modificado, ajuste nuevamente la frenada. Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).

1.- ASSEMBLY INSTRUCTIONS.-

3.- FITTING THE HANDLEBAR.-

5.- FITTING THE PEDALS.-

The assembly instructions for the pedals must be followed to the letter, fitting these incorrectly could damage the screw thread on either the pedal or the crank. Right and left refer to the position that the user adopts when sitting on the saddle to do the exercises. The right-hand pedal (1), marked with the letter (R), screws onto the right- hand crank, also marked with an (R), in a clockwise direction. Tighten securely, Fig.5. The left-hand pedal (1), marked with the letter (L), screws onto the left-hand crank, also marked with an (L), in an anti-clockwise direction. Tighten securely, Fig.5.

6.- EXERTION SETTINGS.-

8.- MOVEMENT & STORAGE.-

1.- NOTICE DE MONTAGE.-

2.- MONTAGE DE LA SELLE.-

5.- MONTAGE DES PÉDALES.-

Suivre très attentivement les instructions de montage des pédales car un montage défectueux risque d’endommager le filetage de la pédale ou celui de la bielle. La position droite et la position gauche sont les positions prises alors que l’utilisateur est assis sur la selle et sur la position d’exécution de l’exercice. La pédale droite (1), signalée par la lettre (R) est à visser dans le sens de rotation des aiguilles d’une montre dans la bielle droite signalée par la leerte (R). Serrez très fort, Fig.5. La pédale gauche (1), signalée par la lettre (L) est à visser dans le sens contraire à celui des aiguilles d’une montre dans la bielle gauche signalée par la lettre (L). Serrez très fort, Fig.5.

6.- RÉGLAGE DE L’EFFORT.-

ENTRETIEN DE LA MACHINE.-

2.- MONTAGE DES SATTELS.-

3.- ANBRINGEN DES LENKERS.-

5.- MONTAGE DER PEDALE.-

1. SITZ DER PEDALE.-

2.- MONTAGEM DO SELIM.-

3.- COLOCAÇÃO DO GUIADOR.-

5.- MONTAGEM DOS PEDAIS.-

2.- MONTAGGIO DEL SELLINO.-

3.- COLLOCAZIONE DEL

4.- COLLOCAZIONE DEL

1.- MONTAGE INSTRUCTIES.-

LEFT CRANK Biela izquierda H9178G033

INNER CHAIN COVER Tapa izquierda H9178G049
