GEBRUIKSAANWIJZING i.Carbon Bike Dual H8705LW BH FITNESS

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale veiligheid te waarborgen. U moet echter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Deze geeft u belangrijke aanwijzingen over de montage, veiligheid en het gebruik van het apparaat. Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door één persoon tegelijk worden gebruikt.
3 Wanneer u last krijgt van duizelingen, misselijkheid, pijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen niet aan.
6 Gebruik geschikte kleding tijdens het uitvoeren van de oefeningen. Gebruik geen wijde kledingsstukken die zouden kunnen blijven haken in de fiets. Gebruik altijd sportschoenen (loopschoenen of aerobic) wanneer u

het apparaat gebruikt. Strik uw veters goed.

7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreven in deze handleiding. Gebruik GEEN accessoires die niet worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparaat.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefeningen.
11 Gebruik het apparaat niet wanneer het apparaat niet naar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35 jaar of personen met gezondheidsproblemen. Bewaar deze instructies.

ALGEMENE AANWIJZINGEN

1 Dit toestel is getest en het voldoet aan de EN957-norm onder klasse H.B. Maximaal gewicht gebruiker 120kg. Er kan geremd worden onafhankelijk van snelheid.
2 Ouders en andere personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieuwsgierig zijn en dat dit tot gevaarlijke situaties en gedrag kan leiden.

Dit apparaat mag onder geen beding als speelgoed gebruikt worden.

3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geïnformeerd zijn over de benodigde voorzorgsmaatregelen.

1. MONTAGE INSTRUCTIES De hulp van een tweede persoon tijdens de montage wordt aangeraden.

Haal het apparaat uit de verpakking en controleer of alle onderdelen aanwezig zijn:

(40) Centrale frame; (12) framebuis; (20) voetstuk met wieltjes; (30) voetstuk met in hoogte verstelbare pootjes; (2) monitor met stuur (4); (25) en (31) siers- tukken zadelpen; (33) zadel; (43L) linker pedaal; (43R) rechter pedaal; (41) hoogteregelaar zadel; (106) transformator. Zakje met schroeven met daarin; (104) schroef met plastik schroefdraad ST4.0x14; (105) Plate ringen van M4x16; (e) sleutel met twee zeskantige bekken; (f) combisleutel met copsleutel; (h) Inbuss leutel 6 mm.

2 DE DRIEHOEKSTANGEN MONTEREN

Laat het hoofdframe op een pak verpakkingsmateriaal rusten, zoals weergege-ven in figuur 2 (dit zal helpen bij het montagewerk). Neem de voorste driehoekstang die uitgerust is met wieltjes (20).

Verwijder de bouten (12) en hun moeren en sluitringen. Zet nu de twee rode stippen op één lijn, zoals weergegeven in figuur 2, en bevestig de bouten (12), moeren en sluitringen opnieuw. Draai goed aan. Neem vervolgens het eindstuk voor driehoekstang (25) en laat het rusten op de driehoekstang met wieltjes (20) die u net heeft gemonteerd. Bevestig het eindstuk aan de onderkant, gebruik makende van de plastic draadschroeven (104) en vlakke sluitringen (105).

Laat het hoofdframe vervolgens op een pak verpakkingsmateriaal rusten (dit maakt de montage eenvoudiger). Neem de achterste driehoekstang met aanpasbare poten (30) en plaats het op de achterste steunpoot van het toestel, bevestig de bouten (12) met de vlakke sluitringen en moeren, maak alles goed vast.

Neem vervolgens het eindstuk voor driehoekstang (25) en laat het rusten op de driehoekstang met wieltjes (20) die u net heeft gemonteerd. Bevestig het eindstuk aan de onderkant, gebruik makende van de plastic draadschroeven (104) en vlakke sluitringen (105), figuur 3.

3. MONTAGE VAN DE PEDALEN

Volg nauwgezet de montage instructies van de pedalen. Een foutieve plaatsing kan de schroefdraad van de pedalen of van de crank beschadigen De aanduidingen rechts en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet. Het rechter pedaal (gemarkeerd R) wordt op de rechter crank geschroefd, met de wijzers van de klok mee, op de rechter crank (44R) gemarkeerd door de letter (43R). Draai stevig aan, figuur 4. Het linker pedaal, gemarkeerd door de letter (43L), wordt op de linker crank, gemarkeerd door de letter (43L), geschroefd, tegen de wijzers van de klok in figuur 4.

4. MONTAGE VAN DE FRAMEBUIS

Verbind de twee terminals (15 en 42) figuur 5 die uit de framebuis (12) en het centrale frame (40) steken.

Plaats de framebuis (12) op de buis die uit het centrale frame (40) steekt, waarbij u ervoor dient te zorgen dat de kabels niet bekneld raken. Plaats de schroeven (40) met de platte ringen zoals wordt getoond in figuur 5, zet de amebuis recht en draai enigszins vast.

5 DE FLESHOUDER BEVESTIGEN

Neem de fleshouder (18), en bevestig het door de bovenkant van het stuur (12), Fig. 6.

Maak vervolgens de schroeven (17) op het stuur los (12), plaats de fleshouder en maak hem vast door gebruik te maken van de schroeven (17) die u eerder verwijderd heeft.

6. MONTAGE INSTRUCTIES ZADEL

Om de zadelpen (39), figuur 7, omhoog of omlaag te bewegen, draait u de instelknop (41) van de zadelpen een beetje los door deze tegen de wijzers van de klok in te draaien en trekt de instelknop uit en, zonder deze los te laten, beweegt u de zadelpen omhoog of omlaag. Vervolgens neemt u de horizontale zadelbuis (18) en monteert het zadel (33) hierop, figuur 7 en draait de schroeven (Z) vast.

VERTICALE INSTELLING

Om de zadelpen (S), figuur 7, omhoog of omlaag te bewegen, draait u de instelknop (41) van de zadelpen een beetje los door deze tegen de wijzers van de klok in te draaien en trekt de instelknop uit en, zonder deze los te laten, beweegt u de zadelpen, figuur 7. Wanneer deze zich op de gewenste hoogte bevindt, laat u de instelknop los en de zadelpen is geblokkeerd Draai vervolgens vast door de knop (41) met de wijzers van de klok te draaien.

HORIZONTALE INSTELLING.

Om de horizontale stand van het zadel te regelen, draait u de instelknop (37) van de horizontale zadelbuis los, beweegt zadel en buis op de gewenste stand en draait de instelknop stevig vast, figuur 7.

INCLINATIE VAN HET ZADEL

Het zadel kan naar voren of achteren worden geheld. Draai de moer (Z), die zich onder het zadel bevindt, getoond in figuur 7, los, beweeg het zadel op de gewenste stand en draai de moer stevig vast. Stel de inclinatie van het zadel niet in wanneer u op het zadel zit.

7 PLAATSEN VAN HET STUUR.-

Plaats het stuur (4) op één lijn met de onderste gaten op de hoofdsteun (12), de handgreepkabels door de binnenzijde van de houder halend in de richting van de pijl, zoals weergegeven in fig. 8, en ze naar buiten trekkend door het bovenste gat van de steun. Pak vervolgens de eerder losgemaakte schroef (6) en vlakke sluitring (7) (8) en schroef ze vast tegen de onderkant van het stuur (4).

8. PLAATSING VAN DE MONITOR

Maak schroeven (3), Fig.8, los aan de achterkant van de monitor.

Schuif de voorkant van de monitor vervolgens op de plaat bovenop de hoofdsteun (5) in de richting van de pijl, Fig.8, en duw de kabels naar beneden in de hoofdsteun terwijl u controleert dat de kabels niet in de knel komen te zitten.

Bevestig opnieuw de schroeven (3) die u eerder verwijderd heeft.

Breng de monitor (2) naar de framebuis (12) figuur 8, verbind de terminals die uit de framebuis (12) steken met die van de monitor (2), figuur 8.

Plaats de monitor (2) op de framebuis (12), zoals wordt getoond in figuur 8, waarbij u er rekening mee dient te houden dat de kabels niet bekneld raken.

Plaats de schroeven (6) met de platte ringen en nadat u gecontroleerd heeft of het stuur recht staat draait u alle schroeven van de framebuis, ook de schroeven aan de onderzijde, die u bij punt 4 slechts enigszins heeft aangedraaid.

NIVELLERING.

Controleer, wanneer u de eenheid op zijn definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat Dit kunt u regelen door de nivelleringspootjes (U) meer of minder uit te schroeven, fi guur 9.

VERPLAATSEN EN OPBERGEN

Het apparaat is voorzien van wieltjes (V), wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats te plaatsen, zoals wordt getoond in figuur 10. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

AANSLUITING OP HET LICHTNET

Steek de verbindingsstekker (m) van de transformator (106) met het aansluitingspunt (k) van het centrale frame (40), (aan de onderzijde van de achterkant) en sluit de transformator aan op een elektriciteitsnet van 220 V, figuur 11.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

BH BEHOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIES ZONDER VOO-RAFGAAND BERICHT TE VERANDEREN.

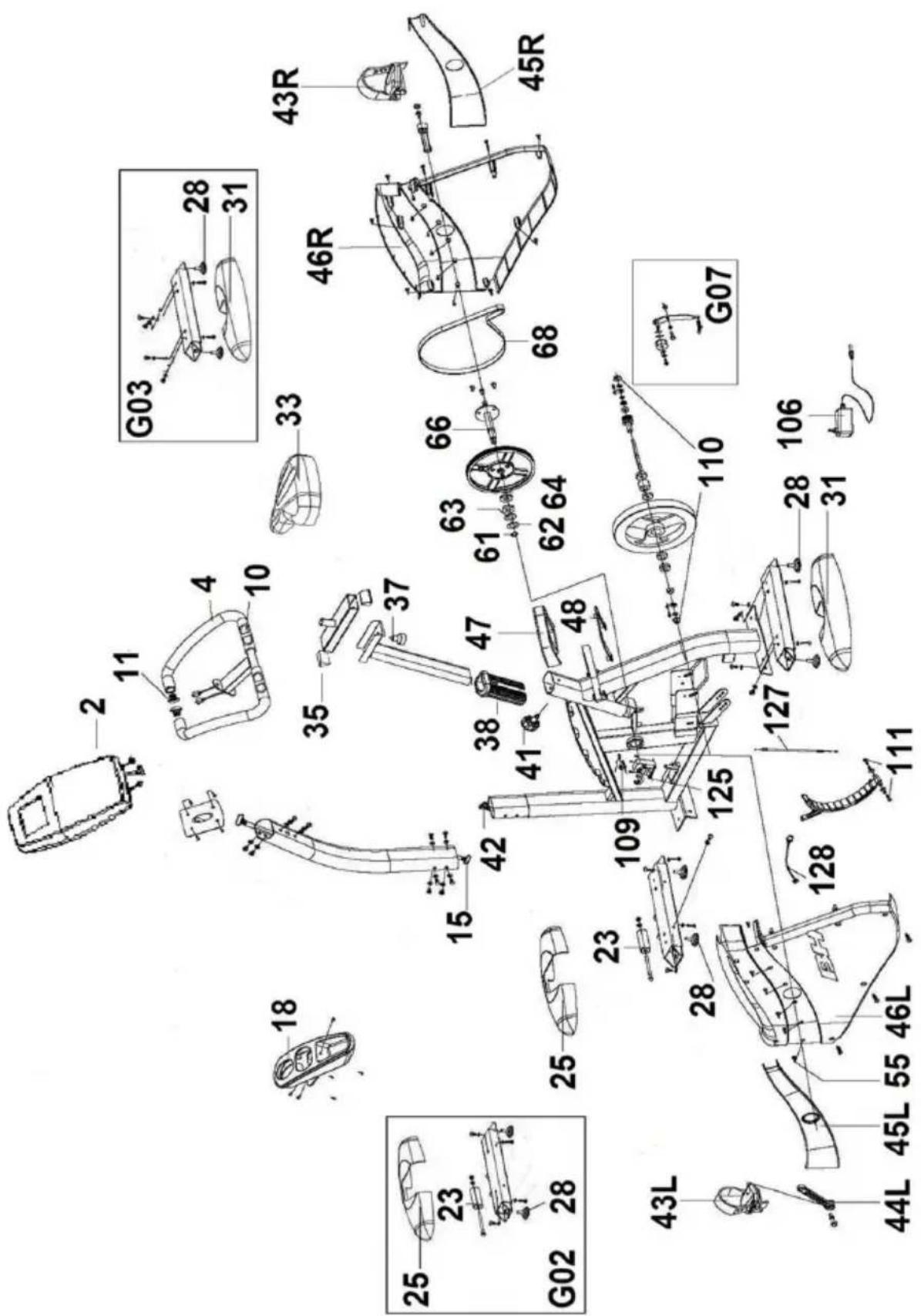

H8705L

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:
H8705018 1

NO.	Description Descripción Code
2	M10DU Program monitor M10DU Program monitor 0190610
4	Handlebar Manillar H8706004
10	Hand pulse with wire Handgrip 0190162
11	End cap D1"(STR) Tapón manillar D1"(STR) H8705011
15	Cable upper 850L	Cable mástil 850L	0190156
18	Bottle holder Grey	Portabotellín Grey	H8705018
23	Transportation wheel Black	Rodillo trasmporte negro	H8705023
25	End cap front stabilizr	Tapa caballete delant	H8705025
28	Adjustable end cap	Patas ajustables Negro H8705028
31	End cap rear stabilizer	Tapa caballete trasero Negro	H8705031
33	Saddle	Sillín	H8705R033
35	cap	Tapón tubo deslizante sillín	H8705035
37	Knob Black	Pomo regulador sillín Negro	H8705037
38	Sleeve ABS	Casquillo plást tija sillínABS	H8705038
41	Spring knob 707A M16xP1.5x27L	Pomo regulador tuja sillín	H8705041
42	Cable lower 750L	Cable sensor inferior 750L	0190158
43	Pedal FP-J008 E16(9/16")	Pedal (L+R) FP-J008 E16(9/16")	H8705043
44	Crank (9/16")6.5"	Biela (9/16")6.5"	H8705044
45R	Cover of chain cover Carbon (R)	Tapa pequeña cadena Carbon (R)	H8705045R
45L	Cover of chain cover Carbon (L)	Tapa pequeña cadena Carbon (L)	H8705045L
46R	Chain cover Grey (R)	Tapa cadena Gris (R)	H8705i046R
46L	Chain cover Grey (L) Tapa cadena Gris (L) H8705i046L
47	Cover holder upper Carbon	Asa posterior superior Carbon	H8705047
48	Cover holder lower Carbon	Asa posterior inferior Carbon	H8705048
64	Bearing 6203 (RS) Rodamiento 6203 (RS) H8705064
66	Axle OD17 Eje biela OD17 H8705066
68	Belt 440J6 Correa 440J6 H8705M068
106	Adaptor 6V	Adaptador 6V	0190174
109	Sensor box Caja sensor		H8706109
110	Flywheel set Set volante H8705M110
111	Magnetic set Set magneto H8706111
125	Gear box set	Motor	0190219
127	Cable wire Cable tensión H8706127
128	DC wire	Cable DC	0190160
G02	Front stabilizer kit	Set caballete delantero	H8702G02
G03	Rear stabilizer kit	Set caballete trasero	H8702G03
G07	Idler set	Set Tensor	H8705MG07

H8705TFT

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:
H8705018 1

NO.	Description Descripción Code
2	M10 TFT M10 TFT 0190479
4	Handlebar Manillar H8706004
10	Hand pulse with wire Handgrip 0190162
11	End cap D1"(STR) Tapón manillar D1"(STR) H8705011
15	Cable upper 850L	Cable mástil 850L	0190156
18	Bottle holder Grey	Portabotellín Grey H8705018
23	Transportation wheel Black	Rodillo trasmporte negro	H8705023
25	End cap front stabilizr	Tapa caballete delant	H8705025
28	Adjustable end cap	Patas ajustables Negro	H8705028
31	End cap rear stabilizer	Tapa caballete trasero Negro	H8705031
33	Saddle	Sillín	H8705R033
35	cap	Tapón tubo deslizante sillín	H8705035
37	Knob Black	Pomo regulador sillín Negro	H8705037
38	Sleeve ABS	Casquillo plást tija sillínABS	H8705038
41	Spring knob 707A M16xP1.5x27L	Pomo regulador tuja sillín	H8705041
42	Cable lower 750L cable	sensor inferior 750L	0190158
43	Pedal FP-J008 E16(9/16")	Pedal (L+R) FP-J008 E16(9/16")	H8705043
44	Crank (9/16")6.5"	Biela (9/16")6.5"	H8705044
45R	Cover of chain cover Carbon (R)	Tapa pequeña cadena Carbon (R)	H8705045R
45L	Cover of chain cover Carbon (L)	Tapa pequeña cadena Carbon (L)	H8705045L
46R	Chain cover Grey (R)	Tapa cadena Gris (R)	H8705i046R
46L	Chain cover Grey (L) Tapa	Tapa cadena Gris (L) H8705i046L
47	Cover holder upper Carbon	Asa posterior superior Carbon	H8705047
48	Cover holder lower Carbon	Asa posterior inferior Carbon	H8705048
64	Bearing 6203 (RS) Rodamiento 6203 (RS) H8705064
66	Axle OD17 Eje biela OD17 H8705066
68	Belt 440J6 Correa 440J6 H8705M068
106	Adaptor	Adaptador	0190153
109	Sensor box Caja sensor		H8706109
110	Flywheel set Set volante H8705M110
111	Magnetic set Set magneto H8706111
125	Gear box set	Motor	0190219
127	Cable wire Cable tensión H8706127
128	DC wire	Cable DC	0190160
G02	Front stabilizer kit	Set caballete delantero	H8702G02
G03	Rear stabilizer kit	Set caballete trasero	H8702G03
G07	Idler set	Set Tensor	H8705MG07
