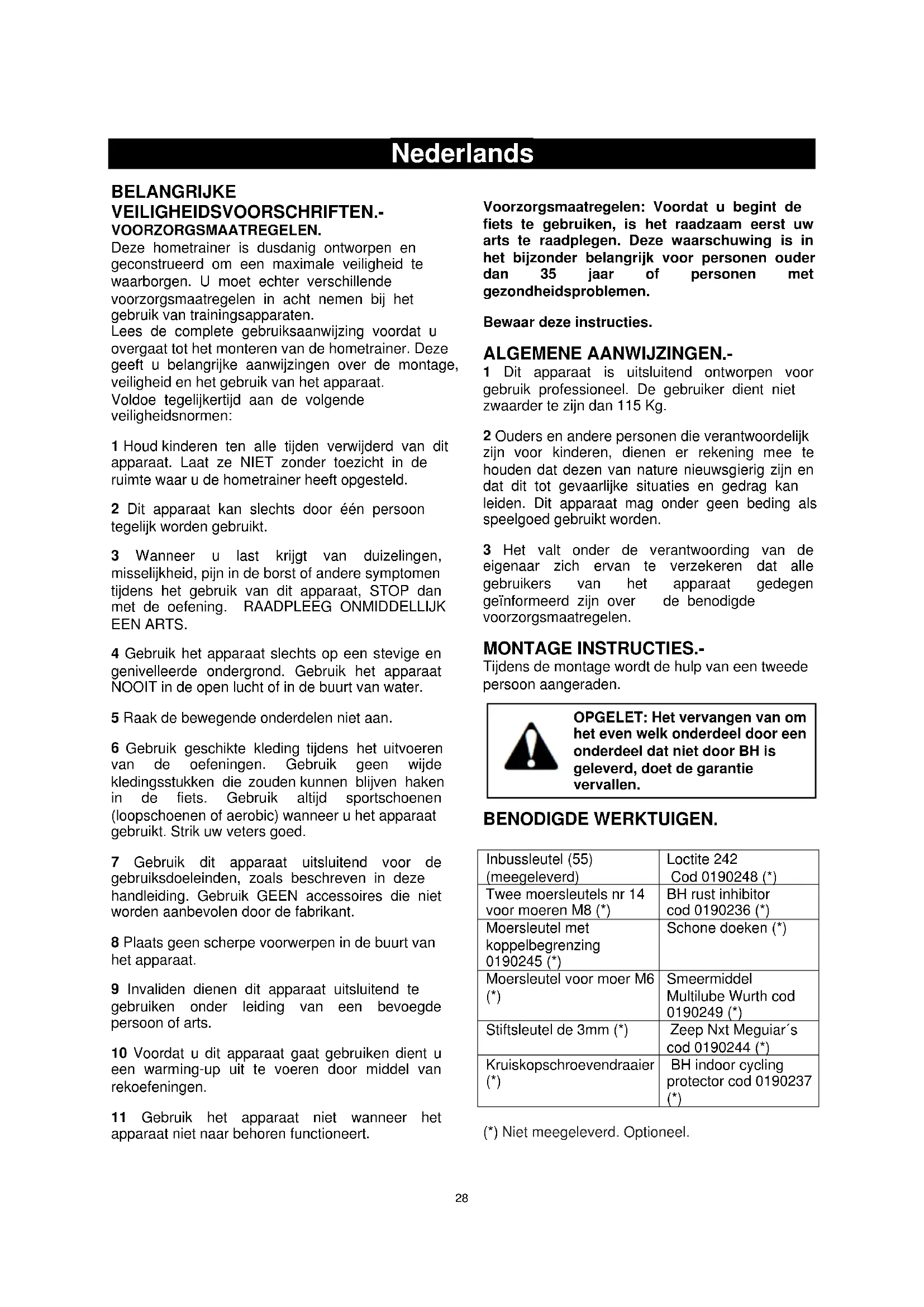

GEBRUIKSAANWIJZING Duke Mag H923 BH FITNESS

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale veiligheid te waarborgen. U moet echter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Deze geeft u belangrijke aanwijzingen over de montage, veiligheid en het gebruik van het apparaat. Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door één persoon tegelijk worden gebruikt.
3 Wanneer u last krijgt van duizelingen, misselijkheid, pijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen niet aan.
6 Gebruik geschikte kleding tijdens het uitvoeren van de oefeningen. Gebruik geen wijde kledingsstukken die zouden kunnen blijven haken in de fiets. Gebruik altijd sportschoenen (loopschoenen of aerobic) wanneer u het apparaat gebruikt. Strik uw veters goed.
7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreven in deze handleiding. Gebruik GEEN accessoires die niet worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparaat.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefeningen.
11 Gebruik het apparaat niet wanneer het apparaat niet naar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35 jaar of personen met gezondheidsproblemen.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

1 Dit apparaat is uitsluitend ontworpen voor gebruik professioneel. De gebruiker dient niet zwaarder te zijn dan 115 Kg.
2 Ouders en andere personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieuwsgierig zijn en dat dit tot gevaarlijke situaties en gedrag kan leiden. Dit apparaat mag onder geen beding als speelgoed gebruikt worden.
3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geïnformeerd zijn over de benodigde voorzorgsmaatregelen.

MONTAGE INSTRUCTIES.-

Tijdens de montage wordt de hulp van een tweede persoon aangeraden.

OPGELET: Het vervangen van om het even welk onderdeel door een onderdeel dat niet door BH is geleverd, doet de garantie vervallen.

BENODIGDE WERKTUIGEN.

Inbussleutel (55)(meegeleverd)	Loctite 242Cod 0190248 (*)
Twee moersleutels nr 14voor moeren M8 (*)	BH rust inhibitorcod 0190236 (*)
Moersleutel metkoppelbegrenzing0190245 (*)	Schone doeken (*)
Moersleutel voor moer M6(*)	SmeermiddelMultilube Wurth cod0190249 (*)
Stiftsleutel de 3mm (*)	Zeep Nxt Meguiar'scod 0190244 (*)
Kruiskopschroevendraaier(*)	BH indoor cyclingprotector cod 0190237(*)

(*) Niet meegeleverd. Optioneel.

Haal het apparaat uit de verpakking en controleer of alle onderdelen aanwezig zijn Fig.1. (A) Centrale frame; (20) Stuur; (21) Stuurbuis; (39) Zadelpen; (38) Horizontale zadelbuis; (1) Zadel; (11) Voetstuk achter met in hoogte verstelbare pootjes; (14) Voetstuk voor met wieltjes; (9L) Linker pedaal; (9R) Rechter pedaal; (8) Schroef M-10 met afgeronde kop; (7) Platte ring M-10; (6) Dopmoer M-10; (15) Drager; Dubbele ringsleutel.

1. Neem het voetstuk achter (11), en plaats dit aan de steun aan de achterkant van het apparaat zoals wordt getoond in Fig.2, plaats de schroeven (8), de platte ringen (7) en de dopmoeren (6) en draai stevig aan.
2. Plaats het voetstuk voor met wieltjes (14), me de wielen naar voren gericht en zorg daarbij dat de rode punten samenvallen, zoals wordt getoond i Fig.2, plaats de schroeven (8), de platte ringen (7) en de dopmoeren (6) en draai stevig aan.

PLAATSING VAN HET STUUR.-

Plaats het stuur (20) in de stuurbuis (21), Fig.3, draai de instelknop (17) vast. Vervolgens brengt u de stuurbuis (21) in de uitstekende buis van het centrale frame (A) Fig.3, zet deze in de goede stand en draait de instelknop (17B) stevig vast, richting de wijzers van de klok.

HORIZONTALE AFSTELLING VAN HET STUUR.-

Zet het stuur (20) op de gewenste afstand voor het uitvoeren van de oefeningen zonder het MIN INSERT referentiepunt te overschrijden en draai de instelknop (17) stevig vast Fig.3.

VERTICALE AFSTELLING VAN HET STUUR.-

Zet het stuur (20) op de gewenste afstand voor het uitvoeren van de oefeningen zonder het MIN INSERT referentiepunt te overschrijden en draai de instelknop (17B) stevig vast Fig.3. Verblijfbinnen de verwijzing 0-14.

Plaats de klamp van het zadel (1) Fig.4 aan de horizontales zadelpen (38) zoals wordt getoond in Fig.4, plaats het zadel op zijn plaats en draai de schroeven van de klamp stevig aan. Plaats vervolgens de horizontale zadelbuis (38) in het gat van de zadelpen (39) Fig 4, zet deze op de goede stand en draai de instelknop (2) Fig.4 vast. Plaats de zadelpen (39) in de buis van het centrale frame (A), zet deze in een comfortabele stand en draai de instelknop (2A) van de zadelpen kloksgewijs vast Fig.4.

AFSTELLEN VAN DE HOOGTE VAN HET ZADEL.-

Draai de instelknop (2A) van de zadelpen een beetje los (tegen de wijzers van de klok in) Fig.5 en wanneer deze op de gewenste hoogte staat draait u de instelknop (2A) stevig vast (kloksgewijs).

Verblijf binnen de verwijzing 0-19 zonder uittredende het merk MIN INSERT.

HORIZONTALE AFSTELLING VAN HET ZADEL.- Draai de instelknop (2) van de zadelpen tegen de wijzers van de klok los Fig.5 en wanneer deze op de juiste stand voor het uitvoeren van de oefening staat, draait u de instelknop (2) stevig, kloksgewijs, vast.

Verblijf binnen de verwijzing 0-17 zonder uittredende het merk MIN INSERT.

Volg de montage-instructies voor de pedalen nauwgezet. Wanneer dezen niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts (9R) en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet Het rechterpedaal, aangegeven door de letter (R) wordt aan de rechter crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.5.

Het linkerpedaal (9L), aangegeven door de letter (L) wordt aan de linker crank, aangegeven door de letter (L), tegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.5.

Maak de schroeven (16) in de stuurstang los (A) en plaats de flessendrager (15), met behulp van de eerder losgemaakte schroeven.

Voor de regelmatige controle van de oefeningsinstellingen is dit toestel uitgerust met een spanningsknop (22) op de stang van het hoofdframe (A), Fig.6, die de weerstandsinstellingen van het toestel op de monitor aangeeft wanneer de knop wordt opgetild in de richting van de pijl.

Om de pedaalweerstand te vergroten tilt u de spanningsknop (22) op tot het inspanningsniveau dat het beste past bij uw oefeningsvereisten. Om de pedaalweerstand te verlagen laat u de inspanningsknop (22) zakken.

Belangrijk:

Deze spanningsknop (22) beschikt over een noodremsysteem dat zorgt voor een plotselinge remkracht op het vliegwiel wanneer de knop volledig wordt opgetild in de richting van de pijl, zoals weergegeven in Fig.6.

NIVELLERING.-

Controleer, wanneer u de eenheid op zijn definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kunt u regelen door de nivelleringspootjes (10) meer of minder uit te schroeven, zoals wordt getoond in Fig.6.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (13) Fig.6, wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats te plaatsen door de voorkant iets te laten overhellen en te duwen, zoals wordt getoond in Fig.7. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

VOORDAT U AAN DE SLAG GAAT

1. Controleer of alle onderdelen correct zijn geïnstalleerd:

Draai de schroefdraad van de schragen vast tot 20 Nm.

Zet de pedalen vast met Loctite 242 en draai ze vast tot het nodige koppel (46 Mn).

Pas het zadel en het stuur aan de gebruiker aan.

1. Breng het BH rust inhibitor (110) aan op de contactoppervlakken aangeduid in afbeeldingen 10 tot 15.

Punten voor aanbrengen van BH rust inhibitor(110).

1. Bussen van de verstelbare voeten van de schragen vooraan en achteraan. Afb 10.

2. Oppervlakken van het U-element van de verankering van de wielen. Afb 10.

3. Oppervlakken van verankering van de schragen vooraan en achteraan. Afb. 11 en 12

4. Omgeving van verankering van schragen op frame. Afb 13.

5. Verbindingsstuk tussen pedaal en aandrijfstang. Afb 14.

6. Verbindingsstuk tussen aandrijfstang en middenstuk. Afb 14.

7. Verchroomde oppervlakken van stuurkolom en horizontaal oppervlak van verankering van stuurkolom. Afb 15.

Gebruik

Goed schudden voor gebruik.

Breng het product met behulp van verlengstuk aan van op een afstand van 20 tot 30 cm van het te behandelen oppervlak.

Wacht twee minuten tot het product zich gestabiliseerd heeft.

Spreid het product voorzichtig uit met behulp van een doek, totdat er een gelijkmatige laag over heel het te behandelen oppervlak ligt. Verwijder overmatig product. Gebruik een penseel om het product op moeilijk te bereiken plekken aan te brengen. Laat het product 3 uur drogen.

Voorzorgsmaatregelen

Houd het product uit de buurt van ontstekingsbronnen (vonk of vlam).

NOOIT het product in aanraking laten komen met ogen of huid. Draag tijdens het hanteren gepaste veiligheidsuitrusting. Houd de verpakking gesloten. Voorkom dampen of nevel. Gebruik het product alleen bij voldoende ventilatie. Was grondig de handen en verontreinigde kleding na hantering.

Opslag

Bewaar het product op een koele en goed geventileerde plek. Houd het product uit de buurt van ontstekingsbronnen (vonk of vlam). Bewaar het product op een temperatuur tussen 4,4 °C en 49 °C. Bewaar al het materiaal op een droge en goed geventileerde plek. Adem geen dampen in.

1. Breng de BH indoor cycling protector (111) met behulp van een schoon doek aan op het apparaat, om het te doen glanzen.

Gebruik Breng het product droog aan op de volledige fiets.

Wrijf de BH indoor cycling protector(111) over het hele te behandelen oppervlak.

Spreid het product uit met behulp van een schoon doek. Maak de fiets droog met behulp van een doek. Laat het product niet zelf drogen.

Opmerking: Na het vervangen van welk onderdeel of element ook, dient u de bovenvermelde stappen uit te voeren. Gebruik uitsluitend originele wisselstukken van BH.

PREVENTIEF ONDERHOUD

Op elk moment

1.De gebruiker dient te controleren of het toeste veilig is en geschikt is voor het beoogde doel.

2. Na de sessie dient u het zweet te verwijderer met behulp van een doek of een handdoek.

Wekelijks in de eerste maand

1. Controleer het koppel van de pedalen en de aandrijfstang met behulp van de sleutel met koppelbegrenzing. Het koppel moet 46Nm bedragen.

Wekelijks

1. Controleer zorgvuldig elk toestel om ervoor te zorgen dat ze zich in veilige en correcte werkingstoestand bevinden.Controleer de schroeven, bouten en tapeinden, de kooien van de pedalen, het stuur, het zadel, de schakels, de pedaalriemen, enz.

2. Reinig met behulp van lauw water en een zachte doek die delen van de fiets die vuil zijn of die continu blootgesteld zijn aan zweet.

3. Als u zeep wilt gebruiken, gebruik dan de zeep NXT van MEGUIAR'S die de beschermlaag van de verf niet aantast. Breng in dat geval onmiddellijk met behulp van een schoon en droog doek de BH indoor cycling protector aan op het schoongemaakte deel. Wrijf het product onmiddellijk droog.

Maandelijks

1. Controleer het koppel van de pedalen en de aandrijfstang met behulp van de sleutel met koppelbegrenzing. Het koppel moet 46Nm bedragen.

1. Controleer de ketting en pas ze indien nodig aan.

Als de ketting doorzakt, dient u ze op te spannen: Verwijder de zijpanelen (49) en draai de moeren maximaal 2 slagen los, zie afb.6.

Span de ketting op met behulp van de kleine moeren. Zorg ervoor dat u de moeren aan beide kanten van het toestel evenveel slagen aandraait (meestal zijn 2 slagen voldoende), want anders kan het rondsel scheef komen te zitten en dat veroorzaakt meer lawaai en het risico dat de ketting eraf valt.

Draai de moeren terug aan en monteer de zijpanelen terug (49).

Als de spanning van de fiets veranderd is, dient u de rem opnieuw aan te passen.

U hoeft niet de hele fiets in te smeren maar het is wel belangrijk om die oppervlakken die direct in contact komen met zweet in te smeren, want deze plekken zijn meer gevoelig aan roest.

Breng de BH indoor cycling protector met behulp van een schoon doe. Wrijf het product onmiddellijk droog.

1. Draai de 3 hendel op de fiets los en besproei ze met het smeermiddel Wurth, zodat ze beweeglijk blijven.

Jaarlijks

1. Maak de fiets schoon met behulp van de zeep NXTde MEGUIAR'S. Giet de zeep in een emmer water en roer goed om het te laten schuimen. Breng de zeep aan met behulp van een vochtige spons en droog de fiets vervolgens met een doek.

2. Bescherm de fiets met behulp van de BH rus inhibitor op de in afbeeldingen 10 tot 15 aangeduide plekken. Laat het middel 3 uur drogen.

3. Breng met behulp van een schoon en droog doek de BH indoor cycling protector aan op het schoongemaakte deel. Wrijf het product onmiddellijk droog.

OPGELET: Als u de onderhouds- en reinigingsinstructies niet volgt, kan dit de levensduur van de fiets reduceren en ernstige verwondingen van de gebruiker veroorzaken. Volgt u deze instructies niet, dan vervalt de garantie.

IN DE VOLGENDE GEVALLEN VERVALT DE GARANTIE:

ontoereikend onderhoud;

verkeerde montage door de koper;

het niet volgen van de montage-instructies zoals beschreven in de meegeleverde handleiding;

schade als gevolg van het grijpsysteem van de schoen.

Voer uw opwarmingsoefeningen altijd op een daarvoor geschikte plek uit, nooit op de fiets zelf.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

BH HOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIE ZONDER

VOORAFGAAND BERICHT TE VERANDEREN.

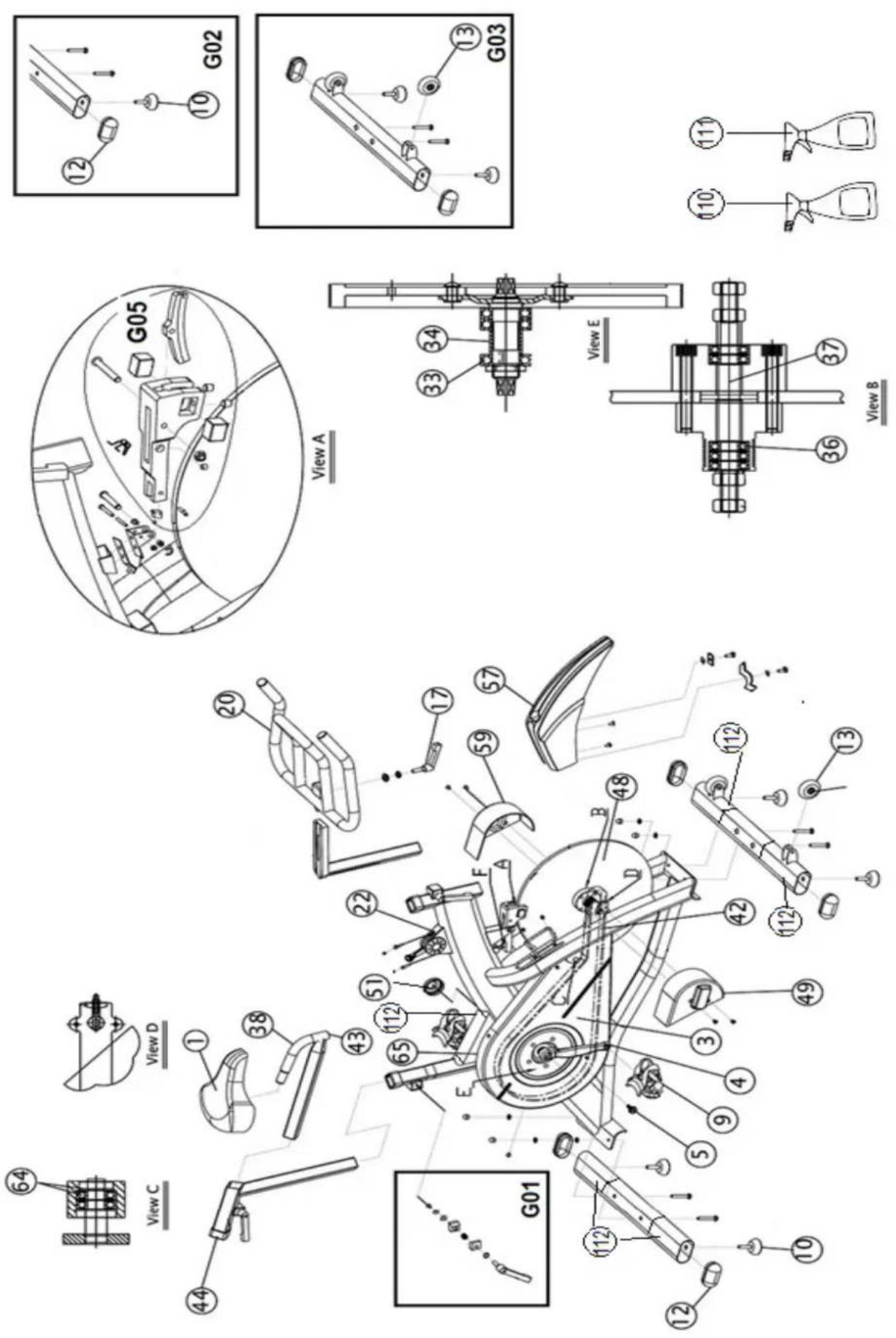

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo /Esempio / Bijvoorbeeld:

H923003 1

No	Code No	Code No	Code
1	H925001 20	H920020	49 H923049
3	H923003 22	H923022	51 H925051
4	H925004 24	H925024	57 H925057
5	H925005 33	H925033	64 H925064
9	H925009 34	H925034	65 H925065
10	H925010 36	H925036	110		0190237
12	H925012 37	H925037	111		0190236
13	H925013 38	H925038	112		H920062
15	H925015 42	H925042	G01 H925	G01
17	H925017 43	H925043	G02 H923	G02
18	H925018 44	H925044	G03 H923	G03
19	H925019 48	H923048	G05 H925	G05
