MANUALE UTENTE Duke Mag H923 BH FITNESS

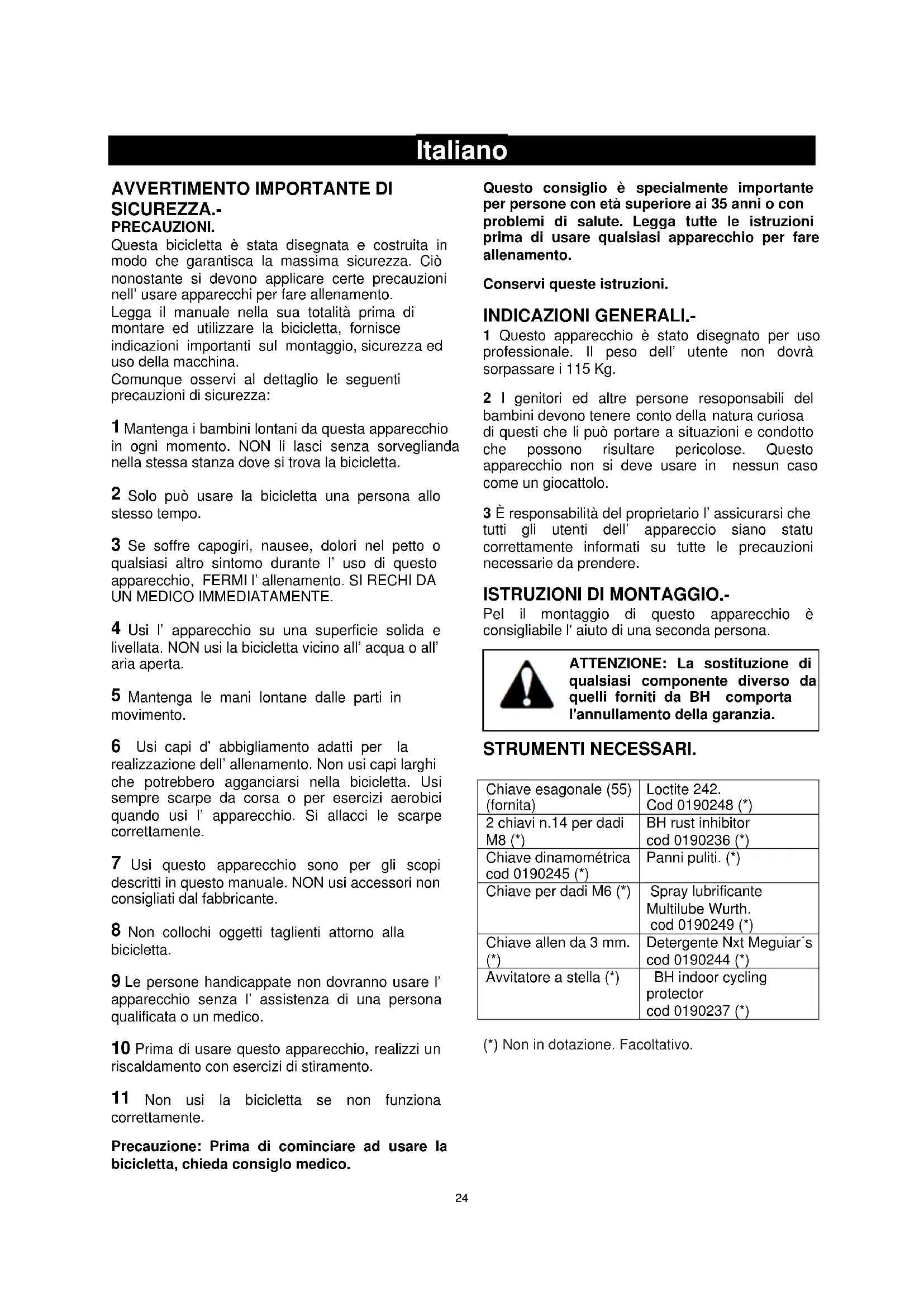

SICUREZZA.- PRECAUZIONI. Questa bicicletta è stata disegnata e costruita in modo che garantisca la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell’ usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzare la bicicletta, fornisce indicazioni importanti sul montaggio, sicurezza ed uso della macchina. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

Mantenga i bambini lontani da questa apparecchio in ogni momento. NON li lasci senza sorveglianda nella stessa stanza dove si trova la bicicletta.

Solo può usare la bicicletta una persona allo stesso tempo.

Se soffre capogiri, nausee, dolori nel petto o qualsiasi altro sintomo durante l’ uso di questo apparecchio, FERMI l’ allenamento. SI RECHI DA UN MEDICO IMMEDIATAMENTE.

Mantenga le mani lontane dalle parti in movimento.

Usi capi d’ abbigliamento adatti per la realizzazione dell’ allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicicletta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l’ apparecchio. Si allacci le scarpe correttamente.

Usi questo apparecchio sono per gli scopi descritti in questo manuale. NON usi accessori non consigliati dal fabbricante.

Non collochi oggetti taglienti attorno alla bicicletta.

Le persone handicappate non dovranno usare l’ apparecchio senza l’ assistenza di una persona qualificata o un medico.

Prima di usare questo apparecchio, realizzi un riscaldamento con esercizi di stiramento.

Non usi la bicicletta se non funziona correttamente. Precauzione: Prima di cominciare ad usare la bicicletta, chieda consiglo medico. Questo consiglio è specialmente importante per persone con età superiore ai 35 anni o con problemi di salute. Legga tutte le istruzioni prima di usare qualsiasi apparecchio per fare allenamento. Conservi queste istruzioni. INDICAZIONI GENERALI.- 1 Questo apparecchio è stato disegnato per uso professionale. Il peso dell’ utente non dovrà sorpassare i 115 Kg. 2 I genitori ed altre persone resoponsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo apparecchio non si deve usare in nessun caso come un giocattolo. 3 È responsabilità del proprietario l’ assicurarsi che tutti gli utenti dell’ appareccio siano statu correttamente informati su tutte le precauzioni necessarie da prendere.

ISTRUZIONI DI MONTAGGIO.-

Pel il montaggio di questo apparecchio è consigliabile l' aiuto di una seconda persona. ATTENZIONE: La sostituzione di qualsiasi componente diverso da quelli forniti da BH comporta l'annullamento della garanzia. STRUMENTI NECESSARI. Chiave esagonale (55) (fornita) Loctite 242. Cod 0190248 (*) 2 chiavi n.14 per dadi M8 (*) BH rust inhibitor cod 0190236 (*) Chiave dinamométrica cod 0190245 (*) Panni puliti. (*) Chiave per dadi M6 (*) Spray lubrificante Multilube Wurth. cod 0190249 (*) Chiave allen da 3 mm.

Detergente Nxt Meguiar´s cod 0190244 (*) Avvitatore a stella (*) BH indoor cycling protector cod 0190237 (*) (*) Non in dotazione. Facoltativo.25

Estragga l' apparecchio dalla scatola e verifichi di avere a disposizione tutti i pezzi Fig.1. (A) Corpo principale; (20) Manubrio; (21) Tubo manubrio; (39) Albero del sellino (38) Supporto orizzontale del sellino (1) Sellino; (11) Cavalletto posteriore con blocchetti regolabili; (14) Cavalletto anteriore con ruote; (9L) Pedale sinistro; (9R) Pedale destro; (8) Vite da M-10; (7) Rondella piana M-10; (6) Dado cieco M-10; (15) Portabottiglie; Chiave esagonale a due bocche.

1. Prenda il tubo del cavalletto posteriore (11) e lo

collochi nel cavalletto posteriore della macchina, come mostra la Fig.2, ed introduca le viti (8), collochi le rondelle piane (7), ed i dadi ciechi (6), e stringa con forza.

2. Prenda il tubo del cavalletto anteriore con ruote

(14) e facendo attenzione a collocare in posizione i punti rossi e con le ruote verso il davanti, come mostra la Fig.2, introduca le viti (8), collochi le rondelle piane (7), ed i dadi ciechi (6) e stringa con forza.

COLLOCAZIONE DEL MANUBRIO.-

Collochi il manubrio (20) nel tubo del manubrio (21), Fig.3, stringa la maniglia (17), ed a continuazione introduca il tubo del manubrio (21) nel foro che si trova nel tubo che fuoriesce dal corpo principale (A) Fig.3, lo metta in posizione e stringa con forza la maniglia (17B) in senso orario.

Collochi il manubrio (20) ad una distanza comoda per realizzare l' allenamento e stringa con forza la maniglia (17) Fig.3.

REGOLAZIONE VERTICALE DEL MANUBRIO.-

Collochi il manubrio (20) ad una distanza comoda per realizzare l' allenamento senza andare oltre al punto di riferimento di MAX e stringa con forza la maniglia (17B) Fig.3. Rimanete entro la riferimenti 0-14 senza andare oltre al punto di riferimento di MIN INSERT.

MONTAGGIO DEL SELLINO.-

Introduca il morsetto del sellino (1) Fig.4, nel tubo orizzontale dell' albero (38) come mostra la Fig.4, collochi il sellino in posizione e stringa i dadi del morsetto con forza. A continuazione introduca il tubo orizzontale dell' albero (38) nel foro del tubo dell' albero (39) Fig.4, lo metta in posizione e stringa la maniglia (2) Fig.4 introduca l' albero (39) nel tubo del corpo principale (A), lo metta in posizione e fissi l' albero del sellino in una posizione comoda con la maniglia di fissaggio (2A) Fig.5 dopo stringa in senso orario.

REGOLAZIONE DELL' ALTEZZA DEL

SELLINO.- Allenti un poco la maniglia di fissaggio (2A) dell' albero in senso antiorario, Fig.4, a continuazione collochi il sellino all' altezza desiderata per realizzare l' allenamento e stringa con forza la maniglia (2A) in senso orario. Rimanete entro la riferimenti 0-19 senza andare oltre al punto di riferimento di MIN INSERT.

REGOLAZIONE ORIZZONTALE DEL SELLINO.-

Allenti un poco la maniglia di stretta (2) dell' albero del sellino in senso antiorario Fig. 4 e lo muova, quando si trovi nella posizione adatta per realizzare l' allenamento, stringa con forza la maniglia (2) in senso orario. Rimanete entro la riferimenti 0-17 senza andare oltre al punto di riferimento di MIN INSERT.

MONTAGGIO DEI PEDALI.-

Segua con attenzione le istruzioni di montaggio dei pedali, una collocazione scorretta potrebbe danneggiare il filetto del pedale o della biella. Le posizioni destra e sinistra si dovranno prendere con l’ utente montato sul sellino, in posizione pronta per realizzare l’ allenamento. Il pedale destro (9R), marchiato con la lettera (R), si avviterà in senso orario nella biella destra, marchiata con la lettera (R). Stringa con forza, Fig.5. Il pedale sinistro (9L), marchiato con la lettera (L), si avviterà in senso antiorario nella biella sinistra, marchiata con la lettera (L). Stringa con forza, Fig.5. Allenti le viti (16) collocate nell’ albero frontale (A) e collochi il portabottiglie (15), stringendo le viti (16) allentate anteriormente.

REGOLAZIONE DELLO SFORZO.-

Per un controllo dello sforzo regolare del vostro esercizio, quest’apparecchio dispone di un controllo della tensione (22), collocato nel tubo del corpo principale (A) Fig.6. Per visualizzare sullo monitor il livello di resistenza della macchina, sollevare il controllo in direzione della freccia. Per aumentare la resistenza di pedalata, sollevare il controllo della tensione (22), fino ad ottenere il livello dello sforzo che meglio si adatta ai vostri bisogni. Per diminuire la resistenza di pedalata, abbassare il controllo della tensione (22). Importante: Questo controllo della tensione (22) ha un sistema di frenata di emergenza: sollevare al massimo il controllo in direzione della freccia Fig.6 aumenta la frenata. LIVELLAZIONE.- Una volta collocato l’ apparecchio nel suo luogo definitivo per la realizzazione dell’ allenamento, verifichi che il suo assestamento sul pavimento e la sua livellazione siano corretti. Questo si otterrà avvitando più o meno i piedi regolabili (10) come mostra la Fig.6.26 SPOSTAMENTO ED IMMAGAZZINAGGIO.- L’ apparecchio è munito di ruote (13) Fig.6, che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto alzando leggeramente dalla parte anteriore e spingendo, come mostra la Fig.7. Conservi il suo apparecchio in un luogo secco che subisca le minori variazioni di temperatura possibili.

OPERAZIONI DA ESEGUIRE PRIMA DI

1. Verificare che tutti i componenti siano correttamente

installati: I dadi dei cavalletti devono essere stretti con una coppia di serraggio di 20 Nm. I pedali devono essere sigillati con Loctite 242 e ben stretti con la coppia di serraggio adeguata (applicare una coppia di serraggio di 46 Nm). Il sellino e il manubrio devono essere correttamente regolati in funzione dell'utilizzo da parte dell'utente.

2. Applicare il prodotto BH rust inhibitor (110) sulle

superfici di contatto indicate nei punti da 10 a 15 delle figure. Punti di applicazione dello BH rust inhibitor(110) : Ghiere dei piedini dei cavalletti anteriori e posteriori regolabili. Fig 10.

1. Superfici delle U di ancoraggio delle ruote per

il trasporto. Fig 10.

2. Superfici di ancoraggio dei cavalletti anteriore

e posteriore. Fig 11 e 12.

3. Bordo dell'ancoraggio dei cavalletti al telaio.

4. Unione del pedale alla biella. Fig 14.

5. Unione della biella alla struttura centrale. Fig

6. Superfici cromate stelo del manubrio e

superficie orizzontale dell'ancoraggio dello stelo del manubrio. Fig 15. Modalità di applicazione: Agitare bene prima dell'uso. Applicare da una distanza di 20-30 cm dalla superficie da trattare usando il tubo estensibile. Attendere due minuti, sino alla stabilizzazione del prodotto. Stendere con cura il prodotto con l'ausilio di un panno, lasciando uno strato uniforme sulla superficie da trattare. Rimuovere l'eccesso. Per stendere il prodotto nelle zone di difficile accesso usare un pennello. Lasciare asciugare per 3 ore. Precauzioni d'uso. Evitare qualsiasi tipo di combustione. (scintilla o fiamma). EVITARE che il materiale venga a contatto gli occhi o con la pelle. Usare gli opportuni dispositivi di protezione durante l'uso. Tenere il contenitore chiuso.Evitare vapori o nebbie. Usare soltanto con l'opportuna ventilazione. Lavare accuratamente le mani e gli indumenti contaminati dopo l'uso. Stoccaggio. Conservare il prodotto in luogo fresco e ben ventilato. Evitare le foti di combustione (scintilla fiamma). Stoccare il prodotto a una temperatura compresa tra 4,4 ° C e 49 ° C. Conservare tutti i materiali in luogo asciutto e ben ventilato. Evitare di respirare i vapori.

3. Applicare il BH indoor cycling protector (111) con un

panno pulito sull'attrezzatura per tenerla pulita. Modalità di applicazione: Applicare a secco su tutta la bicicletta. Spruzzare il BH indoor cycling protector (111) sulla superficie da trattare. Quindi stendere con un panno pulito. Asciugare con il panno. Non lasciare che il prodotto asciughi da solo. Osservazione: In caso di sostituzione di qualsiasi pezzo o componente è necessario seguire le operazioni descritte sopra. Usare esclusivamente pezzi di ricambio originali BH.

MANUTENZIONE PREVENTIVA DELLA

MACCHINA.- In ciascuna lezione

1. L'utente deve verificare che l'apparecchiatura

sia sicura e idonea per l'esercizio.

2. Una volta conclusa la lezione, asciugare il

sudore con un panno o un asciugamano. Ogni settimana per il primo mese

1. Controllare la coppia di serraggio del pedale e

della biella con la chiave dinamometrica. La coppia di serraggio deve essere di 46 Nm. Ogni settimana

1. Verificare con cura ogni apparecchiatura per

assicurarsi che sia in condizioni di funzionamento sicuro e corretto.

Controllare le viti, i dadi e i perni, le gabbie dei pedalo, il manubrio, il sellino, i pomelli, le cinghie dei pedali usurati, ecc.

2. Pulire con acqua tiepida e un panno morbido le

parti della bicicletta sporche o costantemente a contatto con il sudore.

3. Nel caso in cui si renda necessario usare un

detergente, utilizzare il detergente delicato NXT di MEGUIAR’S, che non danneggia il prodotto protettivo della vernice. In questo caso applicare quindi il BH indoor cycling protector sulla zona pulita usando un panno pulito e asciutto. Asciugare dopo l'applicazione.

1. Controllare la coppia di serraggio del pedale e

della biella con la chiave dinamometrica. La coppia di serraggio deve essere di 46 Nm.

2. Controllo e regolazione della cinghia.

Nel caso in cui la cinghia slitti, sarà necessario tenderla: Rimuovere i coperchi laterali (49) e allentare i dadi al massimo di 2 giri Fig.627

Tendere con una chiave per dadi piccoli. Prestare attenzione che il dado giri lo stesso numero di volte su entrambi i lati della macchina (generalmente sono sufficienti 2 giri). In caso contrario il pignone potrebbe restare lievemente obliquo, provocando un aumento della rumorosità e la possibilità di uscita della cinghia. Stringere di nuovo i dadi e riposizionare i coperchi laterali (49). Nel caso in cui sia stata modificata la tensione della macchina, regolare di nuovo la frenata.

3. Incerare le aree a contatto con il sudore.

Non è necessario incerare la bicicletta per intero, ma è molto importante incerare le aree a diretto contatto con il sudore, essendo quelle più vulnerabili all'ossidazione. Applicare il BH indoor cycling protector con un panno pulito e asciutto. Asciugare dopo l'applicazione.

4. I 3 pomelli di serraggio dell'unità dovranno

essere allentati e spruzzati con lo spray lubrificante Wurth al fine di garantirne la mobilità. Ogni anno

1. Pulire con il detergente NXT di MEGUIAR’S,

diluendolo in un secchio con acqua. Agitare per ottenere la schiuma. Applicare con una spugna umida e asciugare con un panno.

2. È necessario proteggere con BH rust inhibitor le

aree indicate nelle figure da 10 al 15 eseguendo le medesime operazioni e lasciando poi asciugare per 3 ore.

3. Applicare il BH indoor cycling protector sulla zona

pulita usando un panno pulito e asciutto. Asciugare dopo l'applicazione. ATTENZIONE: Il mancato rispetto delle istruzioni di pulizia e manutenzione potrebbe comportare una riduzione della vita utile dell'apparecchiatura e gravi lesioni per l'utente. Il loro mancato rispetto comporterebbe l'annullamento della garanzia.

LA GARANZIA NON COPRE.-

Manutenzione non adeguata. Montaggio inappropriato da parte dell'acquirente. Mancato rispetto delle istruzioni di montaggio indicate nel manuale fornito. Danni provocati dai tacchetti delle scarpette. Lo strechting deve essere eseguito in un luogo adeguato, mai sulla macchina. Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l’ultima pagina del presente manuale). BH SI RISERVA IL DIRITTO DI MODIFICARE LE
