MANUALE UTENTE H106 BH FITNESS

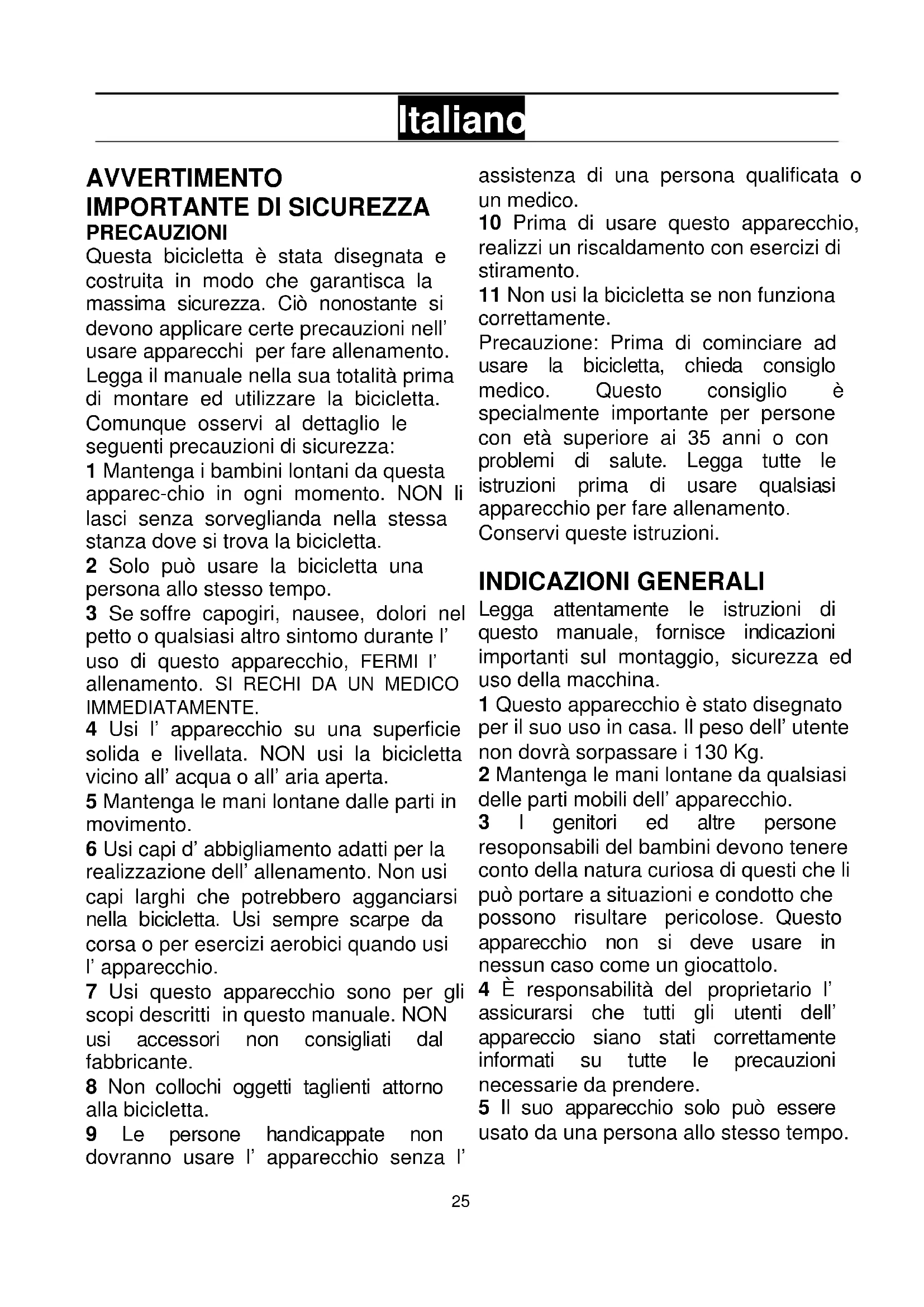

Questa bicycletta è stata disegnata e costruita in modo che garantisce la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell'usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzato la bicycletta. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

1 Mantenga i bambini lontani da esta apparec-chio in agli momento. NON li lascienza sorveglianda nella stessa stanza dove si trova la bicyclicta.
2 Solo può usare la bicyclicetta una persona alle stesso tempo.
3 Se soffre capogiri, nausee, dolori nel petto o qualsiasi altri sintomo durante I' uso di quello appearecchio, FERMI I'allenamento. SI RECHI DA UN MEDICO IMMEDIATEATAMENTE.
4 Usi l'apparecchio su una superficie solida e livellata. NON usi la bicycletta vicino all'acqua o all'aria aperta.
5 Mantenga le mani lontane delle parti in movimento.
6 Usi capi d'abbigliamento adatti per la realizzazione dell'allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicycletta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l'apparecchio.
7 Usi quello apparecchio sono per gli scopi descritti in quello manuale. NON usi accessori non consigliati dal fabbricante.
8 Non collochi oggetti taglienti attorno alla bicycletta.
9 Le persone handicappate non dovranno usare I' appearecchio alla I'

assistenza di una persona qualificata o un medico.

10 Prima di usare quello apparecchio, realizzi un riscaldamento con esercizi di stiramento.
11 Non usi la bicycletta se non funziona correttamente.

Precauzione: Prima di cominciare ad usare la bicycletta, chieda consiglio medico. Questo consiglio è specialmente importante per persona con età superiore ai 35 anni o con problemi di salute. Legga tutte le istruzioni prima di usare qualsiasi apparecchio per fareallenamento.

Conservi queste istruzioni.

INDICAZIONI GENERALI

Legga attendamente le istruzioni di questo manuale, fornisceindicazioni importanti sul montaggio, sicurezza ed uso della macchina.

1 Questo appearecchio è stato disegnato per il suo uso in casa. Il peso dell'utente non dovrà sorpassare i 130 Kg.
2 Mantenga le mani lontane da qualsiasi delle parti mobili dell'apparecchio.
3 I genitori ed altre persone responsabili del bambini devono tenero conte della natura curiosa di questi che licouldo portare a situazioni e condotto che possono risultare pericolose. Questo appearecchio non si deve usare in nessun caso come un giocattolo.
4 É responsabilità del proprietario l'assicurarsi che tutti gli utenti dell'appareccio siano stati correttamente informati su tutte le precauzioni necessarie da prendere.
5 Il suo apparecchio solo cui estere usato da una persona allo stesso tempo.

6 Usi capi d'abbigliamento e scarpe adatti. Si allacci le scarpe correttamente.

ISTRUZIONI DI MONTAGGIO

Estragga I' appearecchio alla scatola e verifici di averere a disposizione tutti i pezzi Fig.1.

1.(1)Corpo principale; (8) Tubomanubrio; (22) Albero del sellino; (23) Sellino; (15) Manubrio; (24) Monitor; (3) Cavalletto posteriori; (2) Cavalletto anteriore; una scatola con il segunte!. contentuto: (4)Vite da M-10; (5) Rondella ricurva M-10; (6) Dado cieco M-10; (13) Rondella ricurva M-8; (14) Vite c/allen; (16) pezzo di fissaggio del manubrio; (17) collochi la vite ; (18) Carcassa protezione manubrio; (19) Leva di stretta manubrio; (20) Rondella pianaa M-8;(21) maniglia di regolazione dell'albero; (36) Chiave Allen; (37) Chiave esagonale a due bocche; (38) Chiave dei pedali; (28) Pedale sinistro; (29) Pedale destro.

2.Prenda il tubo cavalletto posteriore (3) e lo collochi nel cavalletto posteriore dell'apparecchio, come alla Fig.2, ed introduca le viti (4), collochi le rondelle ricurve (5), ed i dadi ciechi (6), e stringa con forza.

Prenda il tubo cavalletto anteriore con ruote (2) e facendo attenzione a collocare i due punti rossi (A), come alla la Fig.2, introduca le viti (4), collochi le rondelle ricurve (5), ed i+dadi ciechi (6) e stringa con forza.

COLLOCAZIONE DEL MANUBRIO

Collochi il manubrio (15) nel tubo del manubrio (8), Fig.3, introduca il cavo del hand-grip (26) nel foro come migliorato nella Fig.3A e B, e lo faccia uscire alla parte superiore del tubo manubrio.

Collochi il pezzo di fissaggio del manubrio (16), collochi la vite (17) alla stringere completingamente, metta la rondella (20) e la leva per stringere il manubrio (19), collochi il manubrio e stringa leggermente, collochi la carcassa di protezione manubrio (18).

COLLOCAZIONE DEL MONITOR

Mod. H-105.- Prenda il monitor (24), tolga le quattro viti (25) della parte inferiore del monitor Fig.4A, collegeh il terminale dei cavi di rinvio (30) che fuoriesce dal monitor con il cavo (9) che fuoriesce dal tubo del manubrio Fig.4. Introduca il terminale (26) che fuoriesce dal tubo del manubrio e lo introduca nella parte inferiore del monitor (26), a continuazione introduca il terminale (33) che fuoriesce dal tubo del manubrio e lo introduca nella parte inferiore del monitor (33). Collochi il monitor nel tubo del manubrio, facendoattenzione a non agganciare i cavi ed avviti le quattro viti (25) tolte anteriormente.

Mod. H-106 Program.- Prenda il monitor (24), tolga le quattro viti (25) della parte inferiore Fig.4B, colleghi il terminale del cavo che fuoriesce dal monitor (12) con il terminale del cavo (9) che fuoriesce dal tubo del manubrio (8), a continuazione introduca il terminale (26) che fuoriesce dal tubo del manubrional terminale (35), collochi il monitor nel tubo del manubrio facendo attenzione a non agganciare i cavi ed avviti le quattro viti (25) tolte anteriormente.

MONTAGGIO DEL TUBO DEL MANUBRIO

Mod. H-105.- Prenda il tubo del manubrio (8) e colleghi dei cavi di rinvio (9) e (10) e i terminali (33) e (34) Fig.5. Prenda il cavo di tensione (11) del tubo del manubrio (8) e lo colleghi al supporto di tensione inferiore (12) come alla la Fig.5A.

Introduca il tubo del manubrio (8), nella direzione individata alla freccia, nel tubo che fuoriesce dal corpo principale (1), facendo attenzione a non agganciare i cavi, verificchi se il dato di tensione (100) funziona correttamente. A continuazione collochi le 3 viti (14) le rondelle ricurve (13), allinei il tubo del manubrio e stringa con forza le viti.

Mod. H - 106 Program.- Prenda il tubo del manubrio (8). Passa i terminali dei cavi di rinvio (9)attraverso il tubo manubrio utilizzato il cavo in dotazione. Fig.5B. Introduca il tubo del manubrio (8), nella direzione individata alla freccia, nel tubo che fuoriesce dal corpo principale (1), facendo attenzione a non agganciare i cavi. A continuazione collochi le 3 viti (14) e le rondelle ricurve (13), allini il tubo del manubrio e stringa con forza le viti.

MONTAGGIO DEL SELLINO

Collochi il sellino (23) nell'albero (22) come alla Fig.6 facendo attenzione che i fori dell'albero si trovino nella parte anteriore del sellino, collochi il sellino in posizione e stringa i dadi (24) con forza. A continuazione introduca il tubo albero nel foro del corso principale (1) collochi la maniglia di regolazione dell'albero (21), fissi l'albero del sellino in una posizione comoda con la maniglia di regolazione (21) e stringa in senso orario.

REGOLAZIONE DELL' ALTEZZA DEL SELLINO

Allentando un poco la maniglia di regolazione (21) dell'albero in senso antiorario e tirando indietro Fig.6, quando lo abbia posizionato all'altezza desiderata per realizzare l'allenamento, lasci la maniglia equesta si introdrànei fori dell'albero. Stringa con forza la maniglia (21) in senso orario.

MONTAGGIO DEI PEDALI

Segua conattenzione leistruzioni di montaggio dei pedali, una collocazione scorretta potrebbe danneggiare il filetto del pedale o della biella.

Le positivi destra e sinistra si dovranno prendere con l'utente montato sul sellino, in posizione pronta per realizzare l'allenamento.

Il pedale destro (29), marchiato con la lettera (R), si avviterà in senso orario nella biella destra, marchiata con la lettera (R). Stringa con forza, Fig.7.

Il pedale sinistro (28), marchiato con la letterera (L), si avviterà in senso antiorario nella biella sinistra, marchiata con la letterera (L). Stringa con forza, Fig.7.

Una volta collocati i pedali, introduca I' estremita del fissaggio piede (A) nella scanalatura del pedale (B) ed adattandolo alla sua scarpa lo fissi al pedale (C), Fig.7A.

REGOLAZIONE DELLO SFORZO

Mod. H-105.- Per realizzare un controllo regolare dello sforzo del suoallenamento,questa bicycletahaa disposizione un dato di tensione (100), collocato nel tubo del manubrio (8), con diverse posizioni di resistenza, Fig.7.

Per augmentare la resistenza della pedalata lei giri il dato di tensione (100), in senso orario (+), fino ad ottenerere che lo sforzo del suo allenamento sia quello ideale per lei. Per diminuire la resistenza della pedalata, giri il dato di tensione (100), in senso antiorario (-).

LIVELLAZIONE

Una volta collocato l'apparecchio nel suo luogo definitivo per la realizzazione dell'allenamento, verificchi che il suo assestamento sul pavimento e la sua livellazione siano corretti. Questo si otterra avvitando più o meno i piedi regolabili (7) come在哪 la Fig.8.

SPOSTAMENTO ED IMMAGAZZINAGGIO

L'apparecchio è munito di ruote (40) che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto alzando leggeramente alla parte anteriore e spingendo, come在哪a la Fig.9. Conservi il suo apparecchio in un

luogo secco che subisce le minori variazioni di temperatura possibili.

Introduca la spina (g) del trasformatore (c) nel punto di collegamento (h), del corpo centrale (A), (parte posteriori inferiore) e colleghi il trasformatore di corrente alla rete elettrica da 220 V, Fig.10.
