MANUAL DE USUARIO H106 BH FITNESS

Instrucciones de montaje y uso Instruetiones de montaje y uso Instruetiones for assembly and use Instructions de montage et utilisation Montage- und Gebrauchsanleitung Instruções de montagem e uso Istruzioni di montaggio e uso Montage-en gebruiksinstrukties

Mod. H-105 / H-106

BH FITNESS H106 - Mod. H-105 / H-106 - 1
Fig. 1

BH FITNESS H106 - Mod. H-105 / H-106 - 2
Fig. 2

BH FITNESS H106 - Mod. H-105 / H-106 - 3
Fig. 3

BH FITNESS H106 - Mod. H-105 / H-106 - 4
Fig. 3A

Mod. H-105 / H-106

BH FITNESS H106 - Mod. H-105 / H-106 - 1
Fig. 3B

BH FITNESS H106 - Mod. H-105 / H-106 - 2
Fig. 4
Fig. 4A

BH FITNESS H106 - Mod. H-105 / H-106 - 3
Fig. 4B

BH FITNESS H106 - Mod. H-105 / H-106 - 4
Fig. 5
Fig. 5A

BH FITNESS H106 - Mod. H-105 / H-106 - 5
Fig. 5B

Mod. H-105/H-106

BH FITNESS H106 - Mod. H-105/H-106 - 1
Fig. 6

BH FITNESS H106 - Mod. H-105/H-106 - 2
Fig. 7

BH FITNESS H106 - Mod. H-105/H-106 - 3
Fig. 8

BH FITNESS H106 - Mod. H-105/H-106 - 4
Fig. 9

BH FITNESS H106 - Mod. H-105/H-106 - 5
Fig. 10

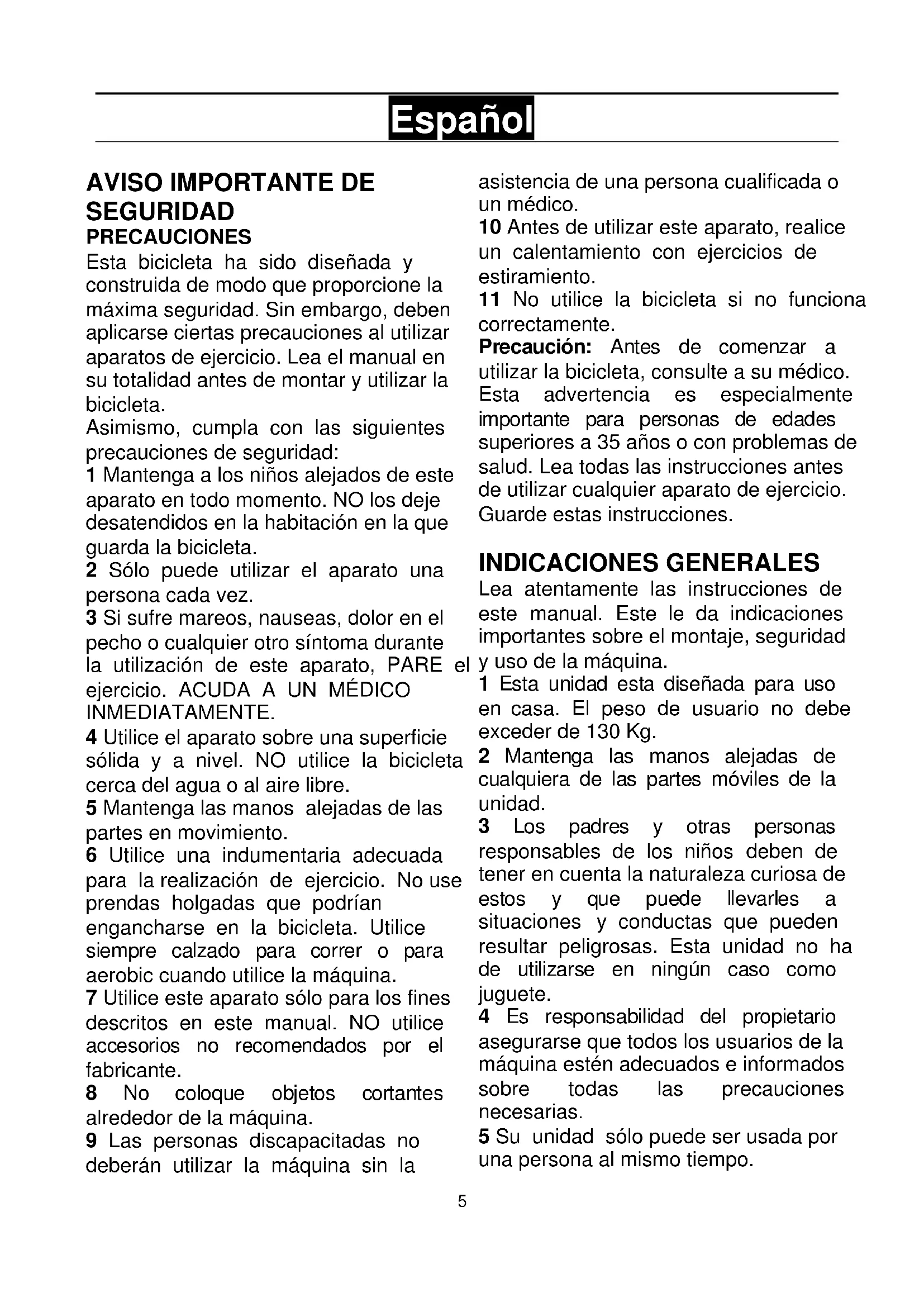

Espanol

AVISO IMPORTANTE DE SEGURIDAD PRECAUCIONES

Esta bicycliceta ha sido disenada y construuda de modo que proporcione la maxima seguridad. Sin embargo, deben aplicarse ciertas precauciones al utiliser aparatos de ejercicio. Lea el manual en su totalidad antes de montar y usar la bicycliceta.

Asimismo, cumpla con las siguientes precauaciones de seguridad:

1 Mantenga a los niños alejados de este aparato en todo momento. NO los deje desatendidos en la habitacion en la que guarda la bicycliceta.
2 Solo puede usar el aparato una persona cada vez.
3 Si sufre mareos, nauseas, dolor en el pecho oequalquierotrosintoma durante lautilizaciondeesteaparato,PAREel ejercicio.ACUDA A UN MEDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superficie solida y a nivel. NO utilize la bicycletacerca del agua o al aire libre.
5 Mantenga las manos alejadas de las partes en movimiento.
6 Utilice una indumentaria adecuada para la realizacion de ejercicio. No use prendas holgadas que podrian engancharse en la bicycleta. Utilice siempre calzado para correr o para aerobic cuando utilise laquina.
7 Utilice este aparato solo para los fines descriritos en este manual. NO utilize accesorios no recomendados por el fabricante.
8 No colocque objetos cortantes alrededor de laquina.
9 Las personas discapacitasadas no deberan utilizar laquina sin la

asistencia de una personaequalida o un medico.

10 Antes de utiliser este aparato, realize un calentimiento con ejercicios de estirmaterial.
11 No utilise la bicycliceta si no funciona correctamente.

Precaución: Antes de comenzar a utiliser la bicycliceta, consulte a sumedicalo.Esta advertencia es especiallymente importante para personas de edades superiores a 35 años o con problemas de salute. Lea todas las instrucciones antes de usarrialquier aparato deejercicio. Guarde estas instrucciones.

INDICACIONES GENERALES

Lea atentamente las instrucciones de este manual. Este le daindicaciones importantes sobre el montaje,seguidad y uso de laquina.

1Esta unidad esta disenada para uso en casa.El peso de usuario no debe exceder de 130Kg
2 Mantenga las manos alejadas de cadaquiera de las partes moviles de la unidad.
3 Los padres y otheras personas responsables de los niños deben tener en cuenta la naturaleza curiosa de"These y que pueda llvarles a situaciones y conductas que pueda resultar peligrosas.Esta unidad no ha de utilizese en ningun caso como juguete.
4 Es responsabilidad del propietario asegurar que todos los usuario de laquina esténADEcuados e informados sobre todas las precauciones necessities.
5 Su unidad solo puede ser usada por una persona al mesmo tiempo.

6 Utilice prendas de vestir y calzado adecuado. Atese los cordones correctamente.

INSTRUCCIONES DE MONTAJE

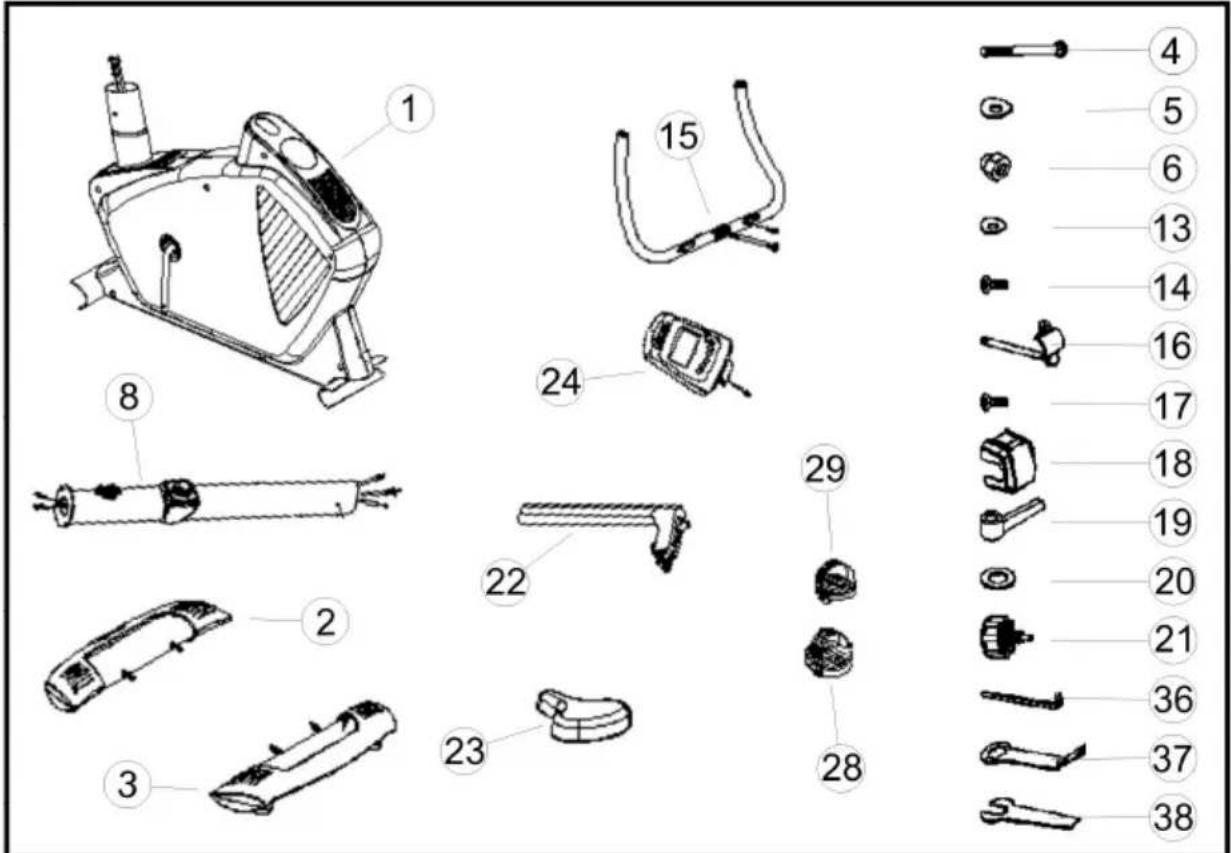

Saque la unidad de la caja y disfruebe que tiene todas las piezas Fig.1.

1.- (1) Cuerpo principal; (8) Tubo manillar; (22) Tija de sillín; (23) Sillín; (15) Manillar; (24) Monitor; (3) Caballetrasero; (2) Caballete delantero; una caja con elARRYante contenido: (4) Tornillo c/ Alomada M-10; (5) Arandela curvada M-10; (6) Tuerca ciega M-10; (13) Arandela curvada M-8; (14) Tornillo c/allen alomado; (16) Brida de fijación manillar; (17) Tornillo M8; (18) Carcasa protección brida; (19) Palanca apriete manillar; (20) Aradela plana M-8; (21) Pomo apriete tija; (36) Llave Allen; (37) Llave exagonal de dos bocas; (38) Llave pedales; (28) Pedal izquierdo (L); (29) Pedal derecho (R).

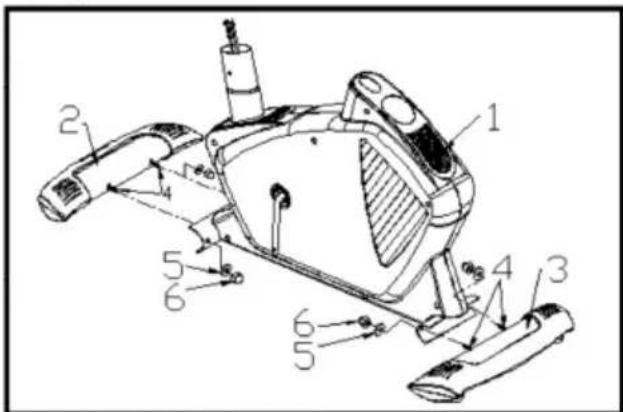

2.- Coja el tubo caballete trasero (3) y posicionelo en el caballete trasero de la maquina, como muestra la Fig.2, e introduzca los tornillos (4), colque las arandelas curvas (5), y las tuercas ciegas (6), apriete fuertamente.

Coja el tubo caballete delantero con ruedas (2) y teniendo en cuenta de posicionar los dos+puntos rojos (A), como muestra la Fig.2, introduzca los tornillos (4),coloque las arandelas curvas (5),y las tuercas ciegas (6)y apriete fuertamente.

COLOCACION DEL MANILLAR

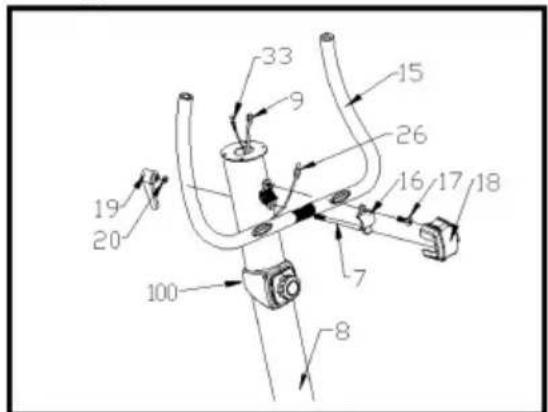

Posicionel manillar (15) en el tubo de manillar (8),Fig.3,introduzca el cable del hand-grip (26) por la ranura como muestra en la Fig.3 A y B, y saquelo por la parte superior del tubo manillar. Coloque la brida de fijacion manillar (16),coloque el tornillo (17) sin apretar

del todo, meta la arandela (20) y la palanca de apriete manillar (19), posicione el manillar y apriete suavamente, colque la tapa proteccion de brida (18).

COLOCACION DEL MONITOR

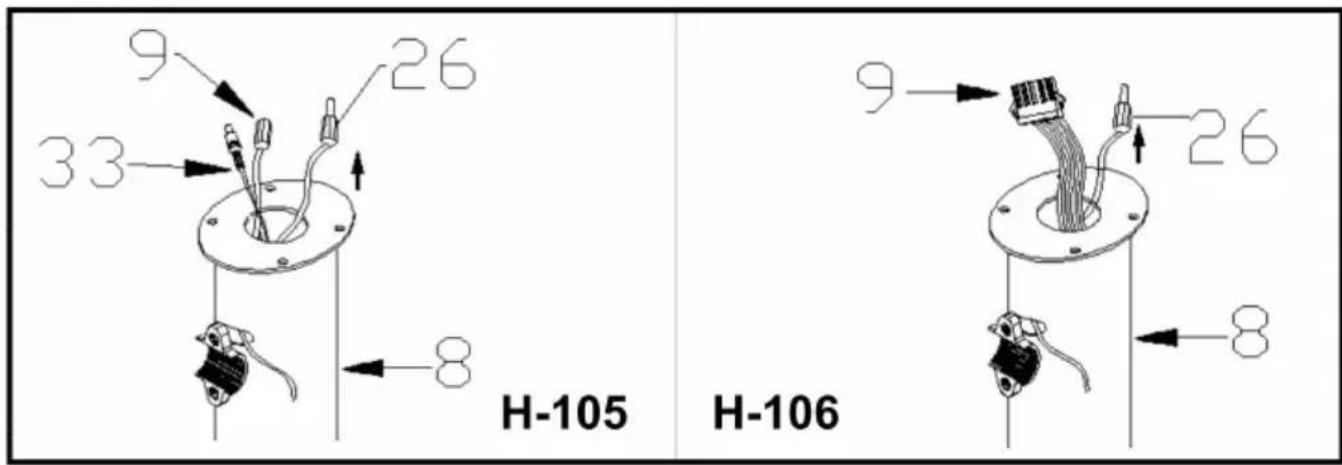

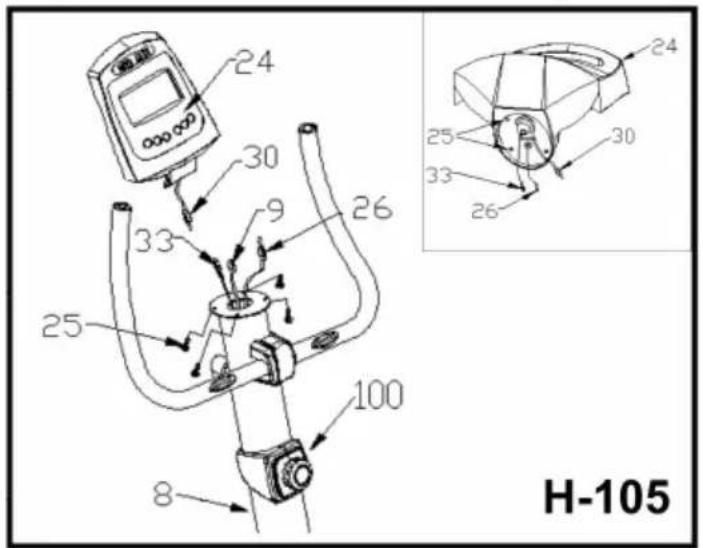

Mod. H-105.- Coja el monitor (24), suele los quatre tornillos (25) de la parte inferior del monitor Fig.4 A, conexione los terminales de los cables del reenvio (30) que sale del monitor con el cable (9) que sale del tubo manillar Fig.4. Introduzca el terminal (26) que sale del tubo manillar e introduzcalo en la parte inferior del monitor (26), seguido introduzca el terminal (33) que sale del tubo manillar e introduzcalo en la parte inferior del monitor (33), posicione el monitor en el tubo de manillar, teniendouhnille los quatre tornillos (25) soltados anteriormente.

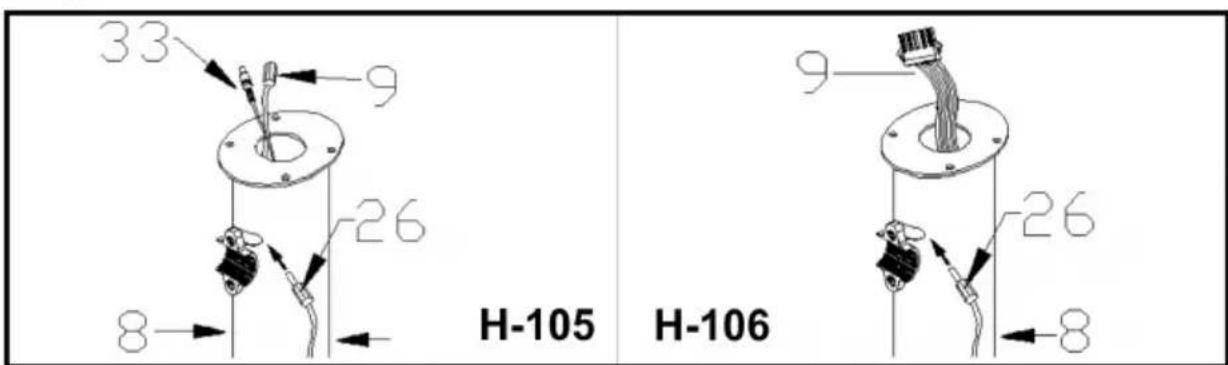

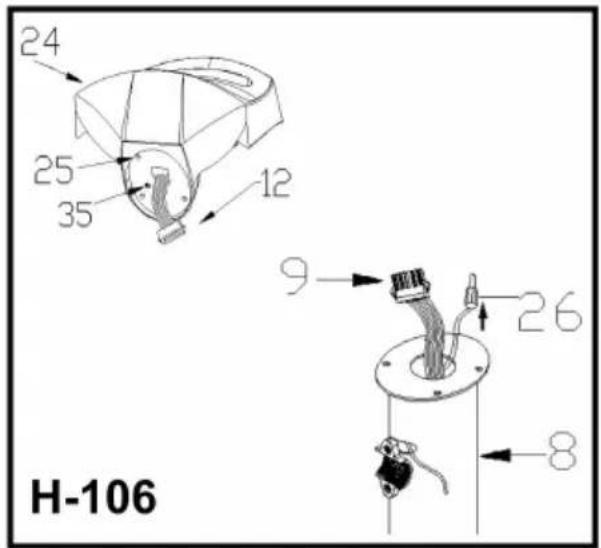

Mod. H-106 Program.- Coja el monitor (24), suele los quatre tornillos (25) de la parte inferior Fig.(4 B), conexione el terminal del cable que sale del monitor (12) con el terminal del cable (9) que sale del tubo manillar (8), seguido introduzca el terminal (26) que sale del tubo de manillar e introduzcalo en el terminal (35), posicione el monitor en el tubo de manillar teniendo cuidado de no pillar los cables y atornille los quatre tornillos (25) soltados anteiramente.

MONTAJE DEL TUBO MANILLAR

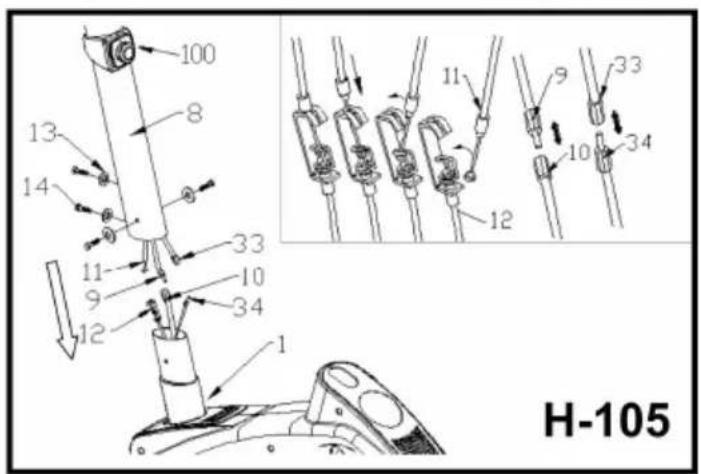

Mod. H-105.- Sujete el tubo manillar (8) y conecte los terminales de los cables del reenvio (9) y (10) y los terminales (33) y (34) Fig.5. Coja el cable de tensión (11) del tubo manillar (8) y conectelo al soporte de tensión inferior (12) como muestra la Fig.5A.

Introduzca el tubo manillar (8) en dirección a la flecha por el tubo saliente del cuerpo principal (1), teniendo cuidado de no pillar los cables, compruebe si el mando de tension (100) funciona correctamente. Seguido coloque los 3 tornillos (14) las arandelas curvas (13), alinee el tubo de manillar y apriete fuertemente los tornillos.

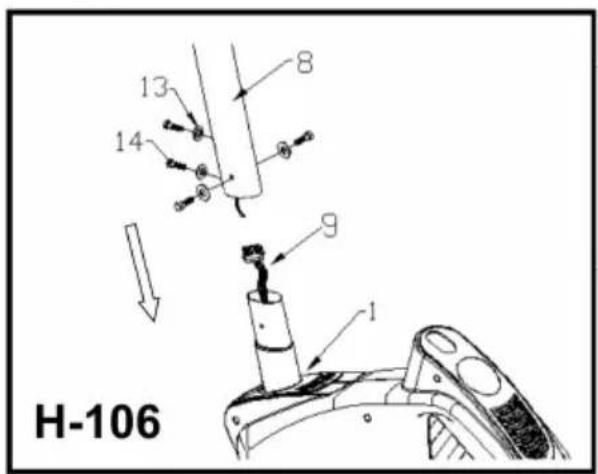

Mod. H-106 Program.- Sujete el tubo de manillar (8). Pase los cables del reenvio (9) atramés del tubo de manillar conridge del cable suministrado Fig.5B.

Introduzca el tubo manillar (8) en dirección a la flecha por el tubo saliente del cuerpo principal (1), teniendo cuidado de no pillar los cables. Seguido coloque los 3 tornillos (14) las arandelas curvas (13), aline el tubo de manillar y apriete fuertamente los tornillos.

MONTAJE DEL SILLIN

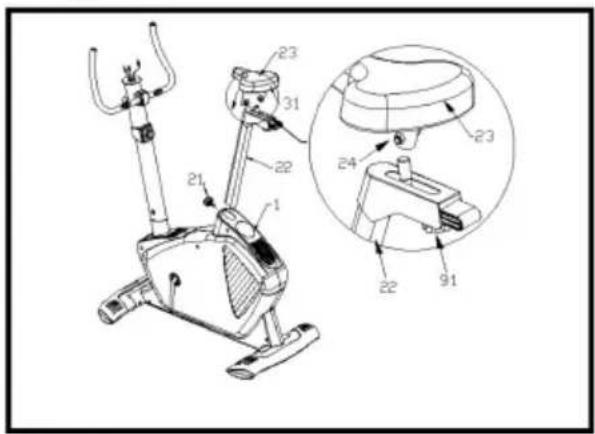

Coloque el sillín (23) en la tija (22) como muestra la Fig. 6 teniendo en cuenta de que los agujeros de la tija le queden hacer la parte delantera del sillín, coloque el sillín en posición y apriete las tuercas (24) fuertamente. Seguido introduzca el tubo de tija por el agujero del cuerpo principal (1) coloque el pomo de apriete de tija (21), fije la tija del sillín en su posición coma moda con el pomo de apriete (21) y apriete en sentido de las agujas del reloj.

REGULACION DE LA ALTURA SILLIN

Aflojando un poco el pomo de apriete (21) de tija en sentido contrario a las agujas del reloj y tirando del mismo hacía除外 Fig.6, cuando loonga a la alta adecuada para realizar el ejercicio, suele el pomo y se introducirá

en los agujeros de la tija. Apriete fuertamente el pomo (21) en el sentido de las agujas del reloj.

MONTAJE DE LOS PEDALES

Siga atentamente las instrucciones de montaje de los pedales, una colocacion incorrecta podra darar la rosca del pedal o de la biela.

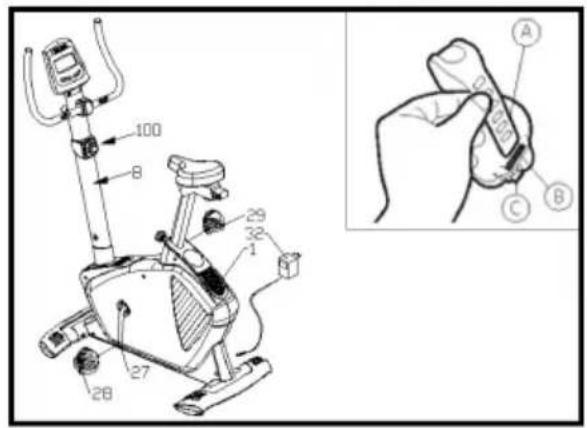

Las posiciones derecha e izquierda, habrán de tomarse montado el usuario en el sillín, en posición de hacer ejercimiento. El pedal Derecho (29), marcado con la leyra (R), se enroscara en sentido de giro agujas del reloj, en la biela derecha, marcada con la leyra (R). Apriete fuertamente, Fig.7.

El pedal izquierdo (28), marcado con la letra (L), se enroscará en el sentido contrario a las agujas del reloj, en la biela izquierda, marcada con la letra (L). Apriete fuertamente, Fig.7.

Una vez colocados los pedales, introduzca el extremo del calapies (A) por la ranura del pedal (B) y adaptandolo a su calzado sujételo en el saliente del pedal (C), Fig.7A.

REGULACION DE ESFUISZO

Mod. H-105.- Para un control de esfuerzo regular de su ejercicio, este aparato dispone de un mando de tensión (100), colocado en el tubo manillar (8), con-distinas posiciones de resistencia, Fig.7.

Paraacular resistencia del pedaleo usted gire el mando de tension (100), en sentido de las agujas del reloj (+), hasta促成 que el esfuerzo de su ejercicio es el ideal para usted. Para disminuir la resistencia del pedaleo, gire el mando de tension (100), en sentido contrario a las agujas del reloj (-).

NIVELACION

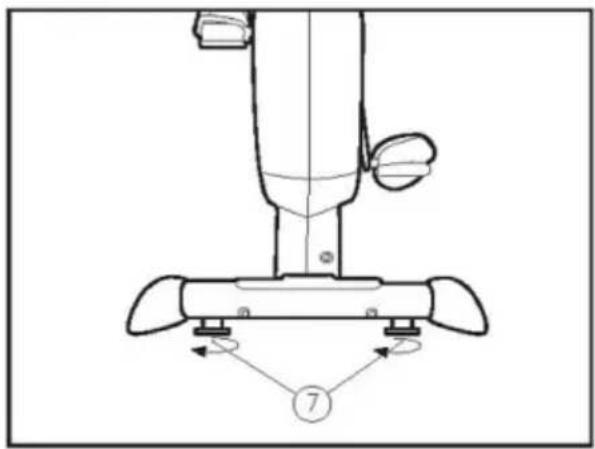

Una vez colocada launidad en su lugar definitivo, para la realizacion del ejercicio, compruebe que el asentimiento en el suejo y su nivelacion sean correctos. Este se consiguiar roscando mas o menos los pies regulables (7) como muestra la Fig.8.

La unidad está equipada con rueda (40) lo que hace más.), su movimiento.

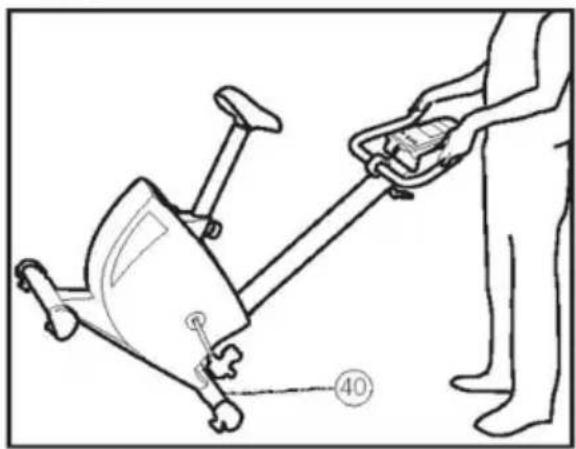

La rueda que se encuentran en la parte delantera de su unidad, le facilitarán la maniobra de colocar su unidad en el emplazimiento escogido, levantando, ligeramente por la parte delantera y empujando, como muestra la Fig.9.

Guarde suquina en un lugar seco con las manos variociones de temperatura possible.

CONEXION A LA RED

Transformador:

12V -1000 mAmp.

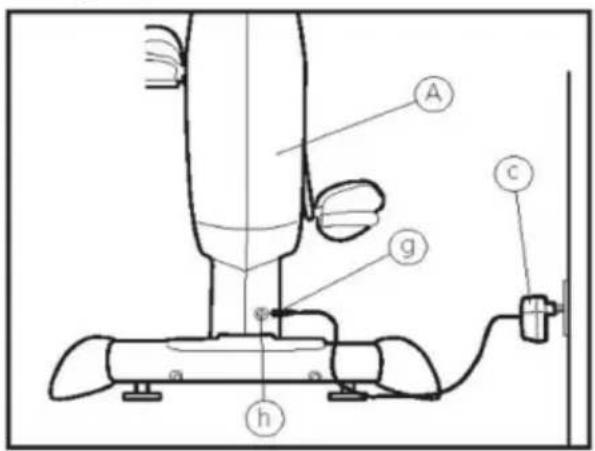

Introduzca la clavija de enganche (g) del transformador (c) en el punto de connexion (h), del cuerpo central (A), (parte trasera inferior) y conecte el transformador de corriente a la red de 220 V, Fig.10.

BH SE RESERVE EL DERECHO A MODIFICAR LAS ESPECIFCA- CIONES DE SUS PRODUCTOS SIN PREVIO AVISO.

Para cualquier consulta, no dude en ponerse en contacto, llamando al número de atencion al cliente.

+34 902 170 258

sat@bhfitness.es

English

IMPORTANT SAFETY ADVICE PRECAUTIONS

Para pedido de repuesto:

Indicar el Modelo de laquina N° correspondiente a la pieza Cantidad

Para pedido de requesto:

Indicar el modelo de laquina N° correspondiente a la pieza Cantidad
