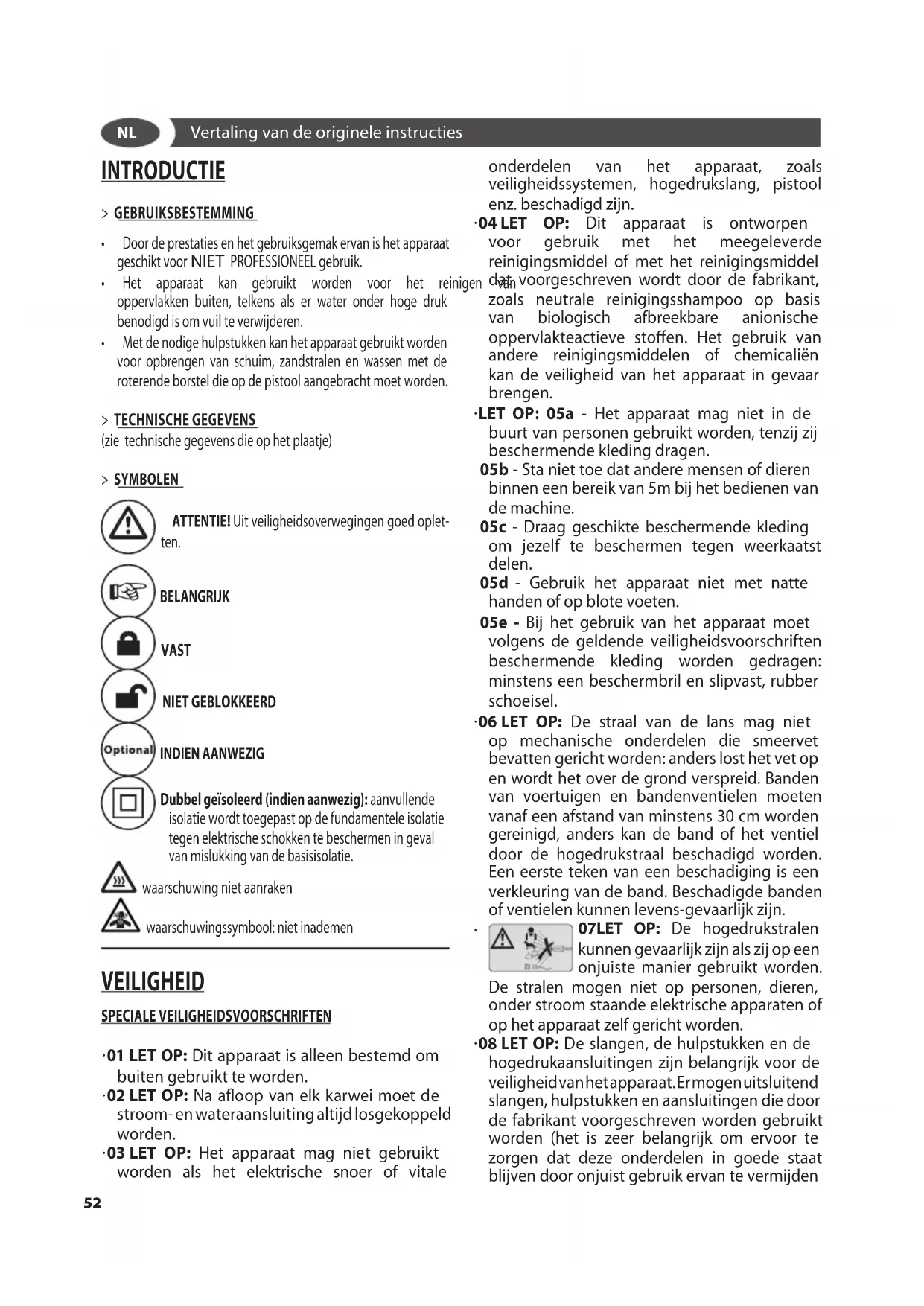

GEBRUIKSAANWIJZING MEK 1108 Lavor
Vertaling van de originele instructies
INTRODUCTIE
> GEBRUKSBESTEMMING
- Door de prestaties en het gebruiksgemak ervan is het apparaat geschikt voor NIET PROFESSIONEL gebruik.
- Het apparaat kan gelebruikt worden voor het rein oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen.
- Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht要去 worden.
(zie technische gegevens die op het plaatje)
> SYMBOLEN
ATTENTIE! Uit veiligheidsoverwegingen goed opletten.
BELANGRIJK
VAST
NIET GEBLOKKEERD
INDIEN AANWEZIG
Dubbel geisoleerd (indien aanwezig): aanvullende isolatie worden toegepast op de fundamentele isolatie gegen elektrische schokken te beschemen in geval van mistrukking van de basisisolatie.
waarschuwing Niet aanraken
waarschuwingssymbol: Niet inademen
VEILIGHEID
SPECIALE VEILIGHEIDSVOORSCHRIFTEN
-01 LET OP: Dit apparaat is alleen bestemd om buiten gezebruikt te worden.
-02 LET OP: Na afloop van elk karwei moet de stroom-en wateraansluiting altijd losgekoppeld worden.
-03 LET OP: Het apparaat mag nicht gebruikt worden als het elektrische snoer of vitale
onderdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigd�n.
-04 LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel den voorgeschreten worden door de fabrikant, zoals neutrale reinigingssshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoffen. Het gebruik van andere reinigingsmiddelen of chemicalien kan de veiligheid van het apparaat in gevaar brengen.
- LET OP: 05a - Het apparaat mag Niet in de buurt van personen gebruikt worden, tenzij zich beschermende kleding dragen.
05b - Sta Niet toe dat andere mensen of dieren binnen een bereik van 5m bij het bedieren van de machine.
05c - Draag geschikte beschemende kleding om jezelf te beschemmen gegen weerkaatst delen.
05d - Gebruik het apparaat Niet met natte handen of op blote voeten.
05e - Bij het gebruik van het apparaat要去 volgens de geldende veiligheidsvoorschriften beschermende kleding worden gedragen: minstens een beschermbril en slipvast, rubber schoeil.
-06 LET OP: De straal van de lans mag nicht op Mechanische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden van voertuigen en bandenventieloen要去en vanaf een afstand van minstens 30~cm worden gereinigd, anders kan de band of het ventiel door de hagedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden of ventielen konnen levens-gevaarlijk+zijn.
07LET OP: De hagedrukstralen können gevaarlijk zijn als zij op een onjuiste manier gebruikt worden.
De stralen mogen nicht op Personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zich gericht worden.
-08 LET OP: De slangen, de hulpstukken en de hagedrukaansluitingen zijn belangrijk voor de veiligkeitvanhetapparaat. Ermogenuitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden
en ze gegen knikken, stoten en schuren te beschemmen).
-09 LETOP: Apparatenzonder A.S.S. – Automatic Stop System: Deze apparaten mogen, als het pistool losgelaten is, Niet langer dan 2 minutes in werkig blijven. De temperatuur van het terugstromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.
A.S.S. AUTOMATIC 10LET OP: Apparaten met A.S.S. - Automatic
Stop System: Het is verstandig om deze apparaten nicht länger dan 5 minutes in standby te latent staan.
-11 LETOP: Het apparaatmoethelemaaluitgezet worden (hoofdschakelaar op (0)OFF) telkens als het apparaat onbeheerd achtergelaten worden.
12 LET OP: Elk apparaat wordt in zich gebruikstoestand getest, het is dus normalaal dat er enkele druppels water aan de binnenkant ervan achechterblijven.
13 LET OP: Er goed oo letten dat electrische kabel nicht worden bescadigd. Laat de beschadigde voedingskabel door de fabrikant of de assistentie of gekwalificierd pesoneel verrangen om gevaren te voorkomen.
14 LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hagedruksproeier die bij het apparaat geleverd worden.
16 LET OP: Dit apparaat is Niet bestemd om gebruik te worden door Personen (inclusief kinderen) met beperkte lichamelijke, sensorièle of geestelijkke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.
-17 LET OP: Kinderen moeten in de gaten gehonden worden om er zeker van teল dat ze Niet met het apparaat zullen spelen.
18 LET OP: Gebruik de hagedrukreiniger pas als de hagedrukslang volledig uitgerold is.
19 LET OP: Pasijdens het op- en afrollen van de slang op dat de hagedrukreiniger nicht Kantelt.
-20 LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zich en moet de slang drukloos zich (apparaat uitschakelen).
21 LET OP: Ontploffingsgevaar. Voorkom het spreoen met ontvlambare vloeistoffen.
22 LET OP: Maak uitsluitend gebruik van originele reserveonderdelen van de producent of die door de fabrikant goedgekeurd+zijn
om de veiligheid van de machine te{kennen garanderen.
23 LET OP: Men mag de straal Niet op zichzelf of op andere Personenrichten om de kleding of de schoenen te reinigen.
24 LET OP: Men mag het apparaat Niet door kinderen of door personen die er geen verstand van hebben lately gebruiken.
XZ LET OP: Het water dat door de anti-reflux systemen gelopen is, is Niet longer drinkbaar.
-XX LET OP: Alvorens enige onderhouds- of reinigingswerkzaamheden uit te voeren moet u het apparaat eerst van het elektriciteitsnet afkoppelen.
-XY LET OP: Het gebruik van een nicht juiste verlangkabel is gevaarlijk.
XJ LET OP: Als er een verlengsnoer gebruikt worden dan要去 de stekker en het stopcontact waterdicht�n moet.
- LET OP: De machine mag onder geen bedding worden gebruikt in ruimtes met explosiegevaar.
- LET OP: Het apparaat Niet afdekken tijdens gebruik, en zorgen voor voldoende ventilatie.
- LETOP: Het apparaat Niet in de regen gebruiken, en de spuitstraal Niet op de pomp richten.
- LET OP: Geen gebruik makev van het apparaat op brandbare oppervlakken.
- RAAK HET APPARAAT NIET AAN MET NATTE HANDEN.
- GEBRUK HET APPARAAT NIET TERWIJL U BLOOTSVOETS BENT.
- MOCHT DE STROOM Tijdens HET GEBRUIK UITVALEN, SCHAKEL HET APPARAAT DAN UIT VEILIGHEIDSOVERWEGINGEN (AAN/UIT SCHAKELAAR IN "OFF" POSITIE ZETTEN).
>VEILIGHEIDSSYSTEMEN:
- LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken worden is het belangrijk dat de veiligheidspal ingeschakeld worden om per ongeluk opendraaien van het pistool te voorkomen.
- Veiligheidssystemen: Pistol uitgerust met veiligheidspal, apparaat met beveiling gegen elektrische overbelasting (Kl. I), pomp met bypassklep of stopsystem.
- De veiligheidsknop op het pistool dient nicht om de hendelijdens de werking vast te zetten maar om het per ongeluk opendraaien ervan te voorkomen.
LETOP: Het apparatus isuitgerust met een motor
NL
beveiligingsystem: wacht een aantal minuten of koppel het apparaat van de stroomtoevoer los en sluit hem cervolgens weeer aan als het systeme ingegrepen heeft. Breng het apparaat waar het dichtstbijzijnde assistentiecentrum als het probleem aanhoudt of als u Niet in staat bent het apparaat opnieuw in te schakelen.
>STABILITEIT
- LET OP: Het apparaat moet op een veilige en stabiele manier op een horizontale ondergrund neergezet worden.
> WATERTOEVOER
Hydraulische aansluiting
LET OP: (SYMBOL) De apparat Niet mag alleen danrechtstreeks op het openbare drinkwaterleidingnet worden aangesloten er in de toevoerleiding
De hagedrukreiniger mag alleen danrechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geinstallerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.
- LET OP: Het water dat door de anti-reflux systemen gelopen is, is Niet longer drinkbaar.
BELANGRIJK: Zuig uitsluitend gefilterd of schoon water op. De waterkraan要去en watertoevoer garanderen die tenminste dubbel is aan de capacititeit van de pomp.
Minimum wateropbrengst: 30 l/min.
Maximum temperatuur van het inlaatwater: 40^
Maximale waterdruk toevoer: 1Mpa
De hopedrukreiniger moet zo dicht möglichk bij het waterleidingnet worden geplaatst.
Het nicht in acht nemen van bovengenoemde omstandigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van hetrecht op garantie.
Watertoevoer via de waterleiding
- Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer.
- Open de watertoevoer.
Watertoevoeruiteenopenreservoir
Schroef het koppelstuk voor de watertoevoer los.
- Schroef een zuigslang met filter (niet meegeleverd) aan de wateraansluiting van het apparaat vast.
- Hang het filter in het reservoir.
- Reinig het filter op de aansluiting van de hagedrukslang (indien aanwezig).
- Ontlucht het apparaat voor gebruik.
- Schroef de hagedrukleiding van de hagedrukaansluiting van
het apparatusat los.
- Schakel het apparaat in en LAST het zolang lopen tot het water zonder bellen uit de hagedrukaansluiting komt.
- Schakel het apparaat uit en schroef de hogedrukslang waar vast.
>STROOMTOEVOER
- De elektrische aansluiting van het apparaat要去 aan de norm IEC 60364-1 voldoen.
BELANGRIJK Alvorens het apparaat aan te sluiten moet ge-controlled worden of de gegevens die op het typeplaatje staan overeenstemmen met die van het elektriciteitsnet en of het stopcontact beveiligd is met een aardlekschakelaar met een inschakelgevoeligheid van minder dan 0,03 A - 30ms.
- Voor het geval het stopcontact en de stekker van het apparaat Niet bij elkaar passen moet u het stopcontact door eenvakman door een ander type latentervangen dat wel geschikt is.
- Gebruik het apparaat Niet bij een omgevingstemperatuur van beneden de 0^ , als het apparaat uitergerust is met een PVC (H VV-F) snoer.
- XY LET OP: Het gebruik van een nicht juiste verlangkabel is gevaarlijk.
XJ LET OP: Als er een verlengsnoer gebruikt worden dan要去 de stekker en het stopcontact waterdicht zijn要去, het snoer de afmetingen hebben die in onderstaande tabel staan.
230-240V 400-415V
3G 2,5 mm2 4G 2,5 mm2
max 20 m max 30 m
HET OPENEN VAN DE VERPAKKING
(zie blz. D)
Neem de bovenste en onderste hakenuit, waarmee de kartonnen doos aan de pallet bevestigt is. Verwijder de doos, zet twee wielen van de machine op de grond en verwijder de pallet
GEBRUK
>TOESTEL UITZICHT
（zie blz. ABC）
① Schakelaar van de elektropomp
② Schakelaar van de verwarmer
③ Verwarmert regelaar
④ Schakelaar Schoonmaakmiddel (mod. DP)
⑤ Spuitdop
⑥ Lans
⑦ Pistol
⑧ Hogedrukslang
Hogedruk water uitlaat
10 Schoonmaakmiddelentank
⑪ Dieseltank
⑫ Electrische kabel
⑬ Wateringang met filter
14 Rubberslang verbindingsstuk
15 Manometer
A.S.S.
AUTOMATIC STOP SYSTEM
(indien
voorhanden)
A.S.S. (Automatic Stop System), die ervoor zorgt dat de hagedrukreiniger tijdens de omloopfase uitgeschakeld worden. Om de hagedrukreiniger te starten dient u de schakelaar op de (I)ON -stand te zetten en verrolgens op de hendel van het spuittpistol te drukken. Het A.S.S. zorgt ervoor dat de machine worden gestart en dat deze op het moment dat u de hendel loslaat weeitgeschakeld worden. Elke keer dat de machine Niet in gebruik is, raden wij u aan de veiligheidspal, geplaatst op de hendel van het spuittpistol, op veilig te zetten om te voorkomen dat de machine bij toeval gestart worden.
- Het uit eigena beweging aanslaan van de machine bemiddeling van het pistool, is te wylen aan fenomenen zoals luchtbellen in het water en Niet aan een fout van het product.
- Laat de machine nooit langer dan 5 minutes in de standby stand draieren. Voor de verilgheid en de levensduur van de machine is hetoodzakelijkde machine uit te schakelen door middel van de aan/uit schakelaar op de machine.
- Controlleren of de koppelingen van de slang aan de zijde van de machine en van het pistool op lekkage. Bij lekkage eerst de koppelingen controlleren en pas als de lekkage is verholpen kan u de machine gebruiken.
Als de machine uitgerust is met een drukregelaar:
- als de druk op het minimum ingesteld is kan het gebeuren dat het A.S.S. Niet inschakelt. Er dient dus vermeden te worden om de machine langer dan 1 minuut in bypass te lately functioneren;
- stel de hendel van het pistool Niet te vaak in werkung (hierdoor kuren storingen in de werkung optreden).
> INSTALLATIE EN AANZETTEN
BIJVULLEN Diesel (afb. C)
- De brandstoftank met de op hetplaatje met gegevens aangegeven brandstof bijvullen (Diesel).
- Vermijden dat de tank leeg raaktijdens het functioneren, om de dieselpomp Niet te beschaden.
- LET OP: Het kan gevaarlijk zijn om verkeerde brandstof te gebruiken.
BIJVULLEN schoonmaekmiddel (afb. C)
- De schoonmaakmiddelentank vullen met aangeraden producten, geschikt voor de uit te voeren type reiniging.
- LET OP: Maak alleen gebruik van vloeijaar schoonmaakmiddel, gebruik absolut geen zuur of Produkten met teveel alkaline. Wij adviseren u alleen Produkten te gebruiken die getest�zijn voor gebruik in dit soort machines.
> INSTALLATION
（zie blz. B）
- Controller of de hoofdschakelaar op "OFF"(0) staat en of het waterfilter in de inlataansluiting van de pomp (INLET) zit.
- Draai de snelkoppeling met de hand vast, zonder gebruik te makesen van gereedschap.Sluit de watertoevoerslang aan op de snelkoppeling. De slang要去e inkendige diameter van minimaal 13mm (1/2^ ) hebben.
- Sluit de hagedrukslang aan op de uitlaataansluiting van de pomp (OUTLET). Druk de koppeling van de hagedrukslang helemaal maar beneden en draai hem daarna met de hand aan zonder gebruik te makeen van gereedschap.
Zourt de hagedrukslang aan op het pistol
- Draai de waterkraan helemaal open. De watertemperatuur moet absolut beneden de 40^ ়.
BELANGRIJK: Hette gebruiken watervoor de hagedrukreiniger要去 schoon zijn om het functioneren van de machine Niet te belemmeren, of schade aan de machine te voorkomen.
van Ontgrendel de veiligheidspal van het pistool en houd de trekker van het pistool ingedrukt totdat er zoveel water uitgestroomd is dat alle lucht eruit gegaan is.
- Steek de lans in het pistool.
- Steek de Spuitdop in het lans.
- Steek de stekker in het stopcontact.
1° STARTEN-INGEBRUKNAME
Als het de eerste koer is dat u de machine gebruikt of als u de machine na lange tijd waar gebruikt is het nodig de aanzuigslang door te lately lopen zodat zekere vuilresten en luchtbellen verwijderd konnen worden zodat de straalpijp van de lans Niet verstopt raakt.
Bij ieder gebruik van de machine worden de juiste lichaamshouding aanbevolen; de ene hand aan het pistool en de andere aan dennischns.
Om te wassen met koud water.
(afb. A) Om het apparaat in werkung te stellen moet u de trekker van het pistool indrukken en tegelijktijd de hoofdschakelaar
① op "ON" (I) zetten.
NL
Om te wassen met warm water.
(afb. A) Om te wassen met heet water zet schakelaar om ② en zet de knop van de thermostat ③ op de gewenste temperatuur.
- LET OP: Als de machine binnen gezruikt worden, dient u voor voldoende ventilatie te zorgen.
> AANZUIGING VAN HET REINIGINGSMIDDEL
(afb. G) hoge/lage druk Lanze (Optional)
De regelbare kop maakt het mogelijk de waterstraal in te stellen in veel of weinig druk. De druk worden ingesteld door te draaien aan de kop. Om de druk te vergroten, draait u de draaibare kop met de klok mee. De aanzuiging van schoonmaakmiddel is automatisch als de instelbare kop van de lans is ingesteld in de stand voor weinig druk (tegen de klok ingedraaid).
Als u de machine start, is het toevoegen van schoonmaakmiddel in het water automatisch als het water passeert.
> AANZUIGING VAN HET REINIGINGSMIDDEL
(afb. A) hoge druk Lanze (Optional)
-MET KNOP OP HET ELEKTRISCHE PANEL (OPTIONEEL) (mod.DP)
De knop indrukken, op het pistool drukken: het schoonmaakmiddel za gemengd worden met het op hoge druk maar buiten gebrachte water.
- LET OP: Maak alleen gebruik van vloeijaar schoonmaakmiddel, gebruik absolut geen zour of Produkten met teveel alkaline. Wij adviseren u alleen Produkten te gebruiken die getest�zijn voor gebruik in dit soort machines.
VERZORGING EN ONDERHOUD
(afb. H)
BELANGRIJK: Alvorens enig ondrhoud op de machineuit te voeren de druk wegemen, de elekticteits en dewatertoevoer verbeken.
APPARAAT OPSLAAN
- Reinig de buitenkant van de machine met een droge doek.
- Verplaats het apparatus at alleen door het handvat vast te pakken vervoer is op de motorkop.
- Houd het apparaat en de accessoires in een veilige en droge plaats, buiten bereik van kinderen.
- Apparaat met alle accessoires in een vorstvrije ruimte bewaren.
CONTROLE OLIIENIVEAU POMP
Periodiek het olieniveau controleren. De olie moet in het begin na 50 werkuren verversst worden, daarna iedere 500 uur. Men raadt SAE 20/30, 15W-40, 20W-40 olie aan.
CONTROLE WATERZUIGFILTER
Periodiek het waterzuigfilter controlleren geplaatst in het toevoerverbindingsstuk Dit is belangrijk om verstoppen te voor-komen en de goede werkking van de pomp Niet in gevaar te brengen.
SCHOONMAKEN VAN HET DIESEL FILTER
Podiek het diesel filter controlleren; als het versleten of te vuil is, dit verwangen.
VERVANGING MONDSTUK STRAALPIJP
Het mondstuk verrangen, als de druk onder normale waarden zakt.
ELECTRISCHE MOTOR
In geval van oververhitting stopt de motor. Wacht ongeveer 5 tot 10 min. Vooraleer de pomp opnieuw in werkig te stellen. Zoek eveneens waar de oorzaak van het probleem.
ELEKTRISCH SNOER
- LET OP: Er goed oo letten dat electrische kabel nicht worden bescadigd. Laat een beschadigde aansluitkabel onmiddelijk door een erkende klantenservice of elektromonteur verrangen.
> ONTKALKING
De ontkalkingsbehandeling moet periodiek met specifieke producten gedaan worden. De regelmaat hangt af van de hardheid van het water. Giet volgens de gebruiksaanwijzing op de verpakking onceveer 1 liter van het ontkalkingsmiddel in een vat van 30 liter. Het pistool van de hagedrukslang halen, het vrij uit-einde van deze slang in het reservoir dompelen, zDat er een gesloten circuit gezormd worden en de hagedruk reiniger minstens 1 minuten het produit laden opzuiigen. Het is aan te raden, dat het uiteinde van de afvoerslang in een linnen zak of een netje leegt om te voorkomen dat de verwijderde kalk werk in omloop worden gebracht. Dan de normale aansluiting waar tot stand brengen en overdadig met koud water spoelen. Men raadt aan deze werkzaamheid door ons service personeel uit te soften voeren, onward het ontkalkingsproduct slijtage aan de onderdelen kan veroorzaken. Voor het lozen van onkalkingsproducten dient u zich aan de normen te honden.
> SCHOONMAKEN VAN DE VERWARMINGSKETEL
- LET OP: Voor all onderhoudswerkzaamheden op de verwarmingsketel, de hogedrukpomp en de machine要去 men zich wenden tot professioneel gespecialiseerd personeel of tot een van de geauthoriseerde servicecentra.
- Het schoonmaken van de verwarmingsketel moet periodiek
iedere 180÷ 200 werkuren uitgevoerd worden en te werk gaan zoals hieronder aangegeven:
- Den flens met het mondstuk en de elektrodes demonteren (kopstuk brander).
- Met perslucht het mondstukfilter schoonmaken en de positie van de elektrodes controeren.
- De deksel van de verwarmingsketel verwijdenen, de deflector schoonmaken.
- Dan de binnendeksel met de hand verwijderen.
- De blokmoeren van het verwarmingselement losschroeven (afb. 18) en het verwarmingselement zich uit de verwarmingsketel halen.
- Met de staalborstel het verwarmingselement schoonmaken.
- De resten in de verwarmingsketet opzuigen.
- Alles wee monteren door de handelingen in omgekeerde volgorde uit te voeren.
- LETOP: Periodiek要去en totale controle en afregeling van de verbranding uitgevoerd worden, zoals de wet voorschijft, door gespecialiseerd personeel.
Voordat er een ingreep verricht worden要去 als de stekker uit het stopkontact gehald worden, de watertoevoer onderbroken worden en de druk van het apparaat gehald worden. Als na het zoeken van de storing aan de hand van deze gebruiksaanwijzing de storing Niet verholpen is kunt u zich tot once klantendienst wenden.
| Storingen Bij het | inschakelen start de machine Niet |
| Oorzaaken • De stekekzer zit nicht goed in het stopkontact.
• Zekering van het verbindingspaneel doorgeslagen. |
| Remedies • Stekkker en het snoer controlleden.
• Controleer/ervang. |
| Storingen De motormotor zoemt maar slaat Niet aan |
| Oorzaaken • Een fase mankeert (bij 3 fase model).
• Te lage spanning.
• Hogedrukpomp geblokkerd. |
| Remedies • Wend | u tot een erkende servicedienst.
• Wend u tot een erkende servicedienst.
• Wend u tot een erkende servicedienst. |
| Storingen De mot | or stopt onverwacht of
na een pau seconden |
| Oorzaaken·De no | odschakelaar is
gesprongen,ondat de
netspanning onvoldoende is. |
| Remedies·De wa | arde van de netspanning
controleren.
Wend u tot een erkende
servicedienst. |
| Storingen Met op | en straalpijp.gaat druk omhoog en omlaag |
| Oorzaaken·Mondstuk verstopt of verrorm.
•Verwarmingsketel of straalpijp verkalkt. |
| Remedies· | Schoonmaken of verrangen.
•Overgaan tot ontkalking. |
| Storingen Teveel trillingen bij toevoer |
| Oorzaaken | Drukaccu leeg.
Versleten of vuile ventielen.Stekker en het snoer controleren. |
| Remedies | Controller de druk in de accu.
Controller/ervang. |
| Storingen Pomp loopt maar voorgeschreiben druk blijft darüberwegen |
| Oorzaaken | Pomp zuigt luht aan.
Ventielen zijn versleten.
Lager van de regelventiel versleten.
Verkeerde of versleten straalpijp.
Versleten pakkingen. |
| Remedies | Toevoerslangen op dichthid controeren.
Controleer/ervang.
Controleer/ervang.
Wend u tot een erkende servicedienst.
Wend u tot een erkende servicedienst. |
| Storingen | Onregelmatige druk |
| Oorzaaken | Aanzuig- of drukventiel versleten.
Vuiligung in de ventielen.
Valse lucht aanzuiging.
Versleten pakkingen. |
NL
| Remedies· | Controllerer/vervang.
• Ventielen controlleren of reinigen.
• Toevoer leidingen controlleren of verwisselen.
• Pakkingen controlleren of verrangen. |
| Storingen | Wegvallen van de druk |
| Oorzaaken | • Straalpijp versleten.
• Toevoer of drukventiel kapot of ventielen.
• Vuilighheid in de ventielen.
• Lager van het instelventiel versleten.
• Versleten pakkingen. |
| Remedies | • Vervang straalpijp.
• Ventielen controlleren of cervangen.
• Ventielen controlleren of cervangen.
• Lager controlleren.
• Vervang pakkingen. |
| Storingen | Veel lawaai |
| Oorzaaken | Luchtaanzuiging.
• Ventielever v/h uitgangs- of drukventiel kapot of versleten.
• Versleten lager.
• Te hoge doorloop temperatuur. |
| Remedies | • Controller dichtingen van de leidingen.
• Ventielever oprekken.
• Lager verrangen.
• Temperatuur herinstellen. |
| Storingen | Water in de olie |
| Oorzaaken | Sluitring van de behuizing versleten.Hoge luchtvogtigheid.Pakkingen volledig versleten. |
| Remedies | Controller/ervang.Olie twee maal vaker wisselen dan voorgeschreven.Pakkingen verrangen. |
| Storingen | Water lekken:tussen behuizing en kop |
| Oorzaaken | Versleten pakkingen.
• Zuiger versleten.
• O-ring van de dop verslen. |
| Remedies | Pakkingen verrangen.
Zuiger verrangen.
O-ring verrangen. |
| Storingen | Olie lekken:tussen behuizing en kop |
| Oorzaaken | Afsluitring van de behuizing. |
| Remedies | Vervang afsluitrin. |
| Storingen | Bij het inschakelen van de branderslaat verbrandingsketel Niet aan |
| Oorzaaken | Diesel ontbreekt.Dieselfilter verstopt.Dieselpomp geblookeerd of verbrand.Thermostaat kapot.Ontstekeing te zwak of ontbreekt.Onjuiste afstand:tussen electrodes.Zekering doorgeslagen. |
| Remedies | Het niveau in de tank controlleren en ofde harde zuigpijp schoon is.Hetkleine filter verrangen.Vervangen.Vervangen.Wend u tot een erkende servicedienst.Positie controlleren.Vervang zekering. |
| Storingen Water | niet warm genoeg |
| Oorzaaken • Weinig | rendement van de verwarmingsketel.
• Verwarmingselement verkalkt. |
| Remedies • Filter | mondstuk brander schoonmaken.
• Ontkalken. |
| Storingen Teveel | rookuit rookgat |
| Oorzaaken • Verkeerde brandstof.
• Brandstof aangetast door vuil water. | |
| Remedies • Reinig | dieselfilter en verwarmingsketel.
• Tank en dieselfilter.
• Goed reinigen. |
| Storingen Onvold | oende opzuigen scho-onmaakmiddel |
| Oorzaaken • Schoon | nmaakmiddel op.
• Injector verkalkt.
• Verwarmingselement slang of straalpijp verstopt. |
| Remedies | • Bijvullen.
• Schoonmaken.
• Schoonmaken of ontkalken. |
> REPARATIE - RESERVE ONDERDELEN
Bij eventuele storingen die in de voorligende gebruiksaanwijzing Niet voorkomen, raden wij u aan, u tot once klantenservice te werden waar bij de moodzakelijkre reparies doorvoeren of de originele reserve onderdelen ter beschikking stellen. Gebruik uitsluitend originele onderdelen.
> GARANTIE VOORWAARDEN
Al once apparaten zijn onderworpen aan zorgvuldige tests en+zijn gedekt voor fabrieksfouten in overeenstemming met de geldende voorschriften (minimaal 12 maanden). De aanvangsdatum van de garantie worden bepaald door de aankoopdatum. Als uw machine of toebehoort moet hersteld worden, gelieve de kassticket of het factuur bijzetten.
Reparatie onder garantie is aan de onderstaande voorwaarden verbonden: - het defect moet aan productiefout of aan een defect in het materiaal of vakmanschap te wijten zich. - de aanwijzingen in de handleiding moeten zorgvuldig bestudeerd en opgevolgd zich. - de reparatie dient door een servicepartner uitgevoerd te worden. - alleen originele accessoires+kennen gebruikt worden. - schade of vorstkade vallen Niet onder de garantie. - er dient.altijd zuiver kraanwater gebruikt te worden. - de hagedrukreiniger mag Niet voor verhuur of andere commerciele aktiviteiten gebruikt zich.
- U dient ten alle tjnde een kopie van de aankoopbon voorzien van de aankoopdatum te overleggen.
Het volgende valt nicht onder de garantie:
- De bewegende onderdelen die aan slijtage onderhevig zijn. - De hagedrukslang en optionele hulpstukken. - De garantie dekt geen defecten te wijten aan transport, nalatigheid, nicht-aangepast gebruik of gebruik Niet conform met de gebruiksaanwijzing. - De reniging van de hoge drukreiniger valt Niet onder de garantie.
Onder garantie valt het verwangen van defecte onderdelen, het verpakken en verzenden valt hierchalter nicht onder. De vaststelling van een defect betekend Niet dat het apparaat automatisch worden verwangen of de garantie worden verlengd. De fabrikant is Niet verantwoordelijk voor ongelukken en schade veroorzaakt door een slechte plaatsing of onoordeelkundig gebruik.
LET OP! Defecten zoals verstopte sproeiers, geblokkeerde machine door de vorming van kalkaanslag, beschadigde hulpstukken (zoals bijv. geknekte slang) en/of machines die geen defecten vertonen worden NIET GEDEKT DOOR GARANTIE.
> WEGGOIEN
In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat worden het u door de wet (in overeenstemming met de EU richtlijn 2002/96/CE van 27 januari 2003 betreffende afval van elektrische en elek
tronische apparatuur en de nationale wetgeving van de EU Lid-staten die deutsche richtlijn toepassen) verboden om dit product of de
elektrische/elektronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen maar een speciaal verzamelcentrum.
Het is möglichk om het product direct door de dealer te latent af-danken door middel van de aankoop van een neueu product dat equivalent is aan het af te danken product.
Het hinterlaten van dit product in het milieu kan ernstige schade aan het milieu en aan de gezondheid veroorzaken.
Het symbool van de afbeelding stelt een vuilniston voor huishoudelijk afval voor. Het is absolutut verboden om het apparaat hierin te stoppen. Het Niet opvolgen van de aanwijzingen van de richtlij 2002/96/CE en de bepalingen met betrekking hiertoe van de verschillende Lidstaten worden administratief gesanctioneert.
EL
EISARQTH
> PPOBAENOMENXPHsH
Oi anodooic kai anh xpon nC ouokueuc auiootoiouv o MH ENATTEAMATIKH xpon.
H ouakeun mnpei va xpoioointhetai nuaioe iawv oE eWTEpikooc xwpouc otic nepiTTwoic onou anaiteitai n xvepu uTo Niecn yia tn v anopakpvon pwnwv.
Me ta kaatalanla eapntnataa npopei εapmuoteia appoc, va yivei amuofoyivc Kaopioic mepiotpepoev n Boptoa nou pooapoczetai oTo kovtapi.
>TEXNIKA ΣTOIXEIA
(Baene nivakiδa TeviKa oToiExia oUβoLo)
>ΣYMBOANO
PPOOXH! unóδεiεη πou πρεπειν a tnpθεi γia λόγους ασφαλείας.
\SHMANTIKO
KOAAHMENO
ANOIXTO
NPOAIPETIKO:E'AN YIAPXEI
