NAVODILA ZA UPORABO MEK 1108 Lavor

Električni kabel s utikačem

• Kontrolirajtepažljivoutikačteelektrični kabel.

• Kontrolirajteiočistiteventile.

• Kontrolirajteiočistiteventile.

• Kontrolirajteiočistiteventile za usis i odsis.

• Filtarzagorivojezačepljen.

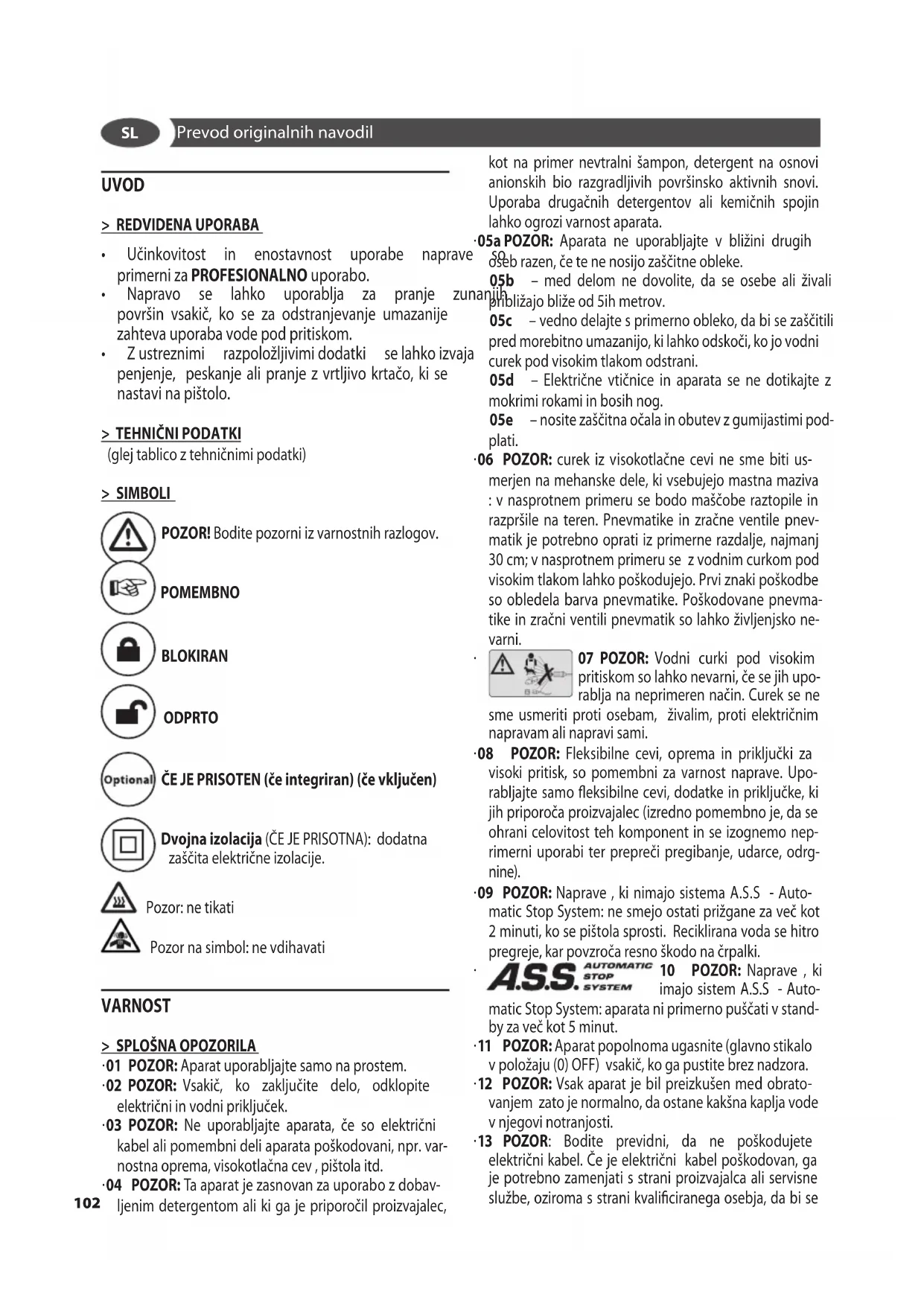

• Napravo se lahko uporablja za pranje zunanjih površin vsakič, ko se za odstranjevanje umazanije zahteva uporaba vode pod pritiskom.

• Zustreznimi razpoložljivimidodatki selahkoizvaja penjenje, peskanje ali pranje z vrtljivo krtačo, ki se nastavi na pištolo.

(glej tablico z tehničnimi podatki)

Bodite pozorni iz varnostnih razlogov.

(ČE JE PRISOTNA): dodatna zaščita električne izolacije. Pozor: ne tikati Pozor na simbol: ne vdihavati VARNOST

• Aparat uporabljajte samo na prostem.

• Vsakič, ko zaključite delo, odklopite električni in vodni priključek.

• Ne uporabljajte aparata, če so električni kabel ali pomembni deli aparata poškodovani, npr. var- nostna oprema, visokotlačna cev , pištola itd.

• Ta aparat je zasnovan za uporabo z dobav- ljenim detergentom ali ki ga je priporočil proizvajalec, kot na primer nevtralni šampon, detergent na osnovi anionskih bio razgradljivih površinsko aktivnih snovi. Uporaba drugačnih detergentov ali kemičnih spojin lahko ogrozi varnost aparata.

• Aparata ne uporabljajte v bližini drugih oseb razen, če te ne nosijo zaščitne obleke. 05b – med delom ne dovolite, da se osebe ali živali približajo bliže od 5ih metrov. 05c – vedno delajte s primerno obleko, da bi se zaščitili pred morebitno umazanijo, ki lahko odskoči, ko jo vodni curek pod visokim tlakom odstrani. 05d – Električne vtičnice in aparata se ne dotikajte z mokrimi rokami in bosih nog. 05e – nosite zaščitna očala in obutev z gumijastimi pod- plati.

• curek iz visokotlačne cevi ne sme biti us- merjen na mehanske dele, ki vsebujejo mastna maziva : v nasprotnem primeru se bodo maščobe raztopile in razpršile na teren. Pnevmatike in zračne ventile pnev- matik je potrebno oprati iz primerne razdalje, najmanj 30 cm; v nasprotnem primeru se z vodnim curkom pod visokim tlakom lahko poškodujejo. Prvi znaki poškodbe so obledela barva pnevmatike. Poškodovane pnevma- tike in zračni ventili pnevmatik so lahko življenjsko ne- varni.

Vodni curki pod visokim pritiskom so lahko nevarni, če se jih upo- rablja na neprimeren način. Curek se ne sme usmeriti proti osebam, živalim, proti električnim napravam ali napravi sami.

• Fleksibilne cevi, oprema in priključki za visoki pritisk, so pomembni za varnost naprave. Upo- rabljajte samo fleksibilne cevi, dodatke in priključke, ki jih priporoča proizvajalec (izredno pomembno je, da se ohrani celovitost teh komponent in se izognemo nep- rimerni uporabi ter prepreči pregibanje, udarce, odrg- nine).

• Naprave , ki nimajo sistema A.S.S - Auto- matic Stop System: ne smejo ostati prižgane za več kot 2 minuti, ko se pištola sprosti. Reciklirana voda se hitro pregreje, kar povzroča resno škodo na črpalki.

Naprave , ki imajo sistem A.S.S - Auto- matic Stop System: aparata ni primerno puščati v stand- by za več kot 5 minut.

• Aparat popolnoma ugasnite (glavno stikalo v položaju (0) OFF) vsakič, ko ga pustite brez nadzora.

• Vsak aparat je bil preizkušen med obrato- vanjem zato je normalno, da ostane kakšna kaplja vode v njegovi notranjosti.

• : Bodite previdni, da ne poškodujete električni kabel. Če je električni kabel poškodovan, ga je potrebno zamenjati s strani proizvajalca ali servisne službe, oziroma s strani kvalificiranega osebja, da bi se Prevod originalnih navodil

102vo za ustavitev. - Varnostni gumb na pištoli ni namenjen blokiranju vzvo- da pištole med delovanjem, temveč za preprečitev naključnega zagona.

• POZOR: Aparat ima napravo za varovanje motorja: v primeru da naprava stopi v delovanje počakajte nekaj minut ali aparat izklopite iz električnega omrežja ter ga ponovno vklopite. V primeru, da se problem ponavlja ali če se stroj ne vklopi, odnesite aparat do najbližjega Servisa. > STABILNOST

• POZOR: Stroj vedno postavite na varno in stabilno vo- doravno površino. > VODNO NAPAJANJE Priključek za vodo POZOR (simbol): aparat ni primeren za povezavo na vodovodno omrežje. Visokotlačna črpalka se lahko poveže direktno na vodo- vodno omrežje PITNE vode samo če je na napajalnih ceveh inštaliran protitočni sistem s praznjenjem po veljavnih nor- mah. Prepričajte se, da je premer cevi najmanj Ø 13mm - 1/2 inč in da je ojačana.

• POZOR: Voda, ki se vrača skozi sistem za preprečevanje povratnega toka se smatra kot nepitna. POMEMBNO: Uporabljajte samo filtrirano ali čisto vodo. Vodna pipa mora jamčiti vodni tok, ki je vsaj enak ali dvojen on največje nosilnosti črpalke. - Minimalna nosilnost: 30 l/ min. - Najvišja temperatura vode pri vhodu: 40°C - Najvišji tlak vode pri vhodu: 1Mpa - Visokotlačno črpalko postavite čim bliže vodnemu omrežju. Neupoštevanje gor navedenih pogojev lahko povzroči hude mehanske poškodbe na črpalki, poleg izničenja ga- rancije. Povezava na vodno napajanje

• Povežite napajalno fleksibilno cev (ki ne spada v do- bavljene dele) na vodni priključek aparata in na vodno omrežje.

• Odpritepipo. Dobava vode iz odprtega rezervoarja

• 16 POZOR: Ta naprava ni namenjena v uporabo osebam (vključno otrokom) z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi oziroma s po- manjkljivimi izkušnjami ali znanjem, razen če niso preje- la navodila za uporabo ali je prisoten nadzor aparata s strani osebe odgovorne za njihovo varnost.

• 17 POZOR: Otroke je potrebno nadzorovati, da se ne bi igrali z aparatom.

• 18 POZOR: Visokotlačne črpalke ne zaženite, če niste prej popolnoma odvili visokotlačno cev.

• 19 POZOR: Ko odvijate in zavijate cev bodite pozorni, da ne prevrnete visokotlačne črpalke.

• 22 POZOR: Da bi zagotovili varnost stroja, uporabljajte samo originalne nadomestne dele proizvajalca ali ki jih je proizvajalec odobril.

• 23 POZOR: Curka ne umerjajte proti sebi ali proti dru- gim osebam, da bi očistili oblačila ali obutev.

• 24 POZOR: Ne dovolite otrokom ali nepoučenemu osebju, da uporabljajo aparat.

• POZOR: Voda, ki se vrača skozi sistem za preprečevanje povratnega toka se smatra kot nepitna.

• XX POZOR: Aparat izključite iz električnega omrežja tako, da izvlečete vtikač iz vtičnice, preden izvedete kateri koli poseg vzdrževanja ali čiščenja.

• XY POZOR: Neprimerni podaljški so lahko nevarni.

• XJ POZOR: Če uporabljate podaljšek, morajo biti tako vtičnica kot vtikač vodoodporni.

• POZOR: Absolutno je prepovedano uporabljati aparat v okolju ali območjih, ki so kvalificirani kot potencialno eksplozivni.

• POZOR: - APARATA SE NE DOTIKAJTE Z MOKRIMI ROKAMI ALI BO- SIMI NOGAMI. - NE VLECITE NAPAJALNEGA KABLA ALI SAMEGA APARA- TA, DA BI GA IZKLJUČILI IZ ELEKTRIČNEGA OMREŽJA. - V PRIMERU DA SE MED DELOVANJEM APARATA PREKINE ELEKTRIČNI TOK, APARAT IZ VARNOSTNIH RAZLOGOV IZKLJUČITE (OFF). > VARNOSTNE NAPRAVE

• POZOR: Pištola ima varnostno zaklopko. Vsakič, ko se preneha uporabljati stroj vam priporočamo, da vključite varnostno zaklopko in tako preprečite naključni zagon. - Varnostne naprave: Pištola z varnostno zaklopko, stroj opremljen z varnostno zaščito proti električni preobre- menitvi. (CL. I), črpalka z prehodnim ventilom ali napra-

• Odvijtefleksibilnovisokotlačnocevizpriključkanaviso- ki pritisk na aparatu.

• Prižgite aparat in ga zaženite dokler vode ne priteče brez zračnih mehurjev iz visokotlačnega priključka.

• Ugasnite aparat in ponovno privijte fleksibilno visokotlačno cev. > ELEKTRIčNO NAPAJANJE - Električna priključitev aparata mora biti v skladu z IEC 60364-1. POMEMBNO Preden povežete aparat se prepričajte, da podatki na tablici odgovarjajo podatkom električnega omrežja ter da je vtičnica zavarovana z diferencialnim odklopnikom z občutljivostjo manjšo od 0,03 A - 30ms. - V primeru neskladnosti med vtičnico in vtikačem aparata zamenjajte vtičnico z drugo bolj primerno s strani kvalificiranega osebja. - Ne uporabljajte aparata če je temperatura v oklju pod 0°C, če je aparat opremljen z kablom PVC (H VV-F).

• XY POZOR: Neprimerni podaljški so lahko nevarni.

• XJ POZOR: Če uporabljate podaljšek, morajo biti tako vtičnica kot vtikač vodoodporni medtem ko mora kabel imeti dimenzije kot navedeno v spodnji tabeli. 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m UPORABA > RAZPAKIRANJE (vidi sl.

Stikalo električne črpalke

Električna vrvica z vtičem

• Možni so samostojni pogoni stroja, ne da bi pritisnili na pištolo, kar je lahko odvisno od prisotnosti vodnih mehurjev v vodi ali drugačnih razlogov in ne napaki proizvoda.

• Strojanepuščajtebreznadzoravstand-byzavečkot5 minut. V nasprotnem primeru je iz varnostnih razlogov stroja potrebno nastaviti stikalo na (0) “OFF”,

• Preverite, da je visokotlačna cev primerno povezana na stroj in pištolo v setu, kar pomeni da voda ne sme puščati. če na stroju lahko nastavimo tlak:

• Kojepritisknastavljennaminimumjemožno,daASSne stopi v pogon. Zatorej se izogibajte delovanju stroja v by-pass za več kot 1 minuto.

• Izogibajte se pogonu pištole z visoko frekvenco (ker lahko povzroči nepravilno delovanje).

Rezervoar napolnite z gorivom , ki je navedeno na tablici tehničnih podatkov (Dizel). Izogibajte se popolnemu praznjenju rezervoarja med de- lovanjem aparata, ker lahko pride do poškodbe črpalke goriva.

• POZOR: Uporabljajte samo tekoče detergente, absolutno

104se izogibajte kislih ali zelo alkalnih proizvodov. Priporočamo vam uporabo naših proizvodov, ki so posebej izdelani za uporabo z visokotlačnimi črpalkami.

- Preverite, da je glavno stikalo nastavljeno na “OFF” (0) in da je vodni filter vstavljen v sesalno cev črpalke (INLET). - Hitri priključek privijte ročno brez pomoči orodja. - Cev za dovod vode povežite na hitri priključek. Cev mora imeti notranji premer najmanj 13 mm (1/2”). - Povežite visokotlačno cev na cev, ki izhaja iz črpalke (OUTLET). Priključek visokotlačne cevi je potrebno potisniti do konca nato pa ročno priviti brez pomoči orodja. - Visokotlačno cev povežite na pištolo. - Vodno pipo odprite do konca. Temperatura vode mora biti izrecno nižja on 40°C. : visokotlačna črpalka naj deluje s čisto vodo, da ne bi prišlo do poškodbe črpalke same. - Sprostite varnostno zaklopko na pištoli in držite pritisnjen sprožilec tako, da voda teče dokler ne izide ves zrak. - Podaljšek vstavite na pištolo. - Šobo vstavite v podaljšek. - Vstavite vtikač v električno vtičnico

Ob prvem zagonu ali daljšem času neaktivnosti povežite za nekaj minut samo sesalno cev, da bi izpustili iz odvajan- ja morebitne nečistoče in tako preprečili zamašitev šobe pištole.

• Vsakič ko uporabljate visokotlačno črpalko vam priporočamo, da pištolo primete na primeren način, z eno roko pištolo z drugo pa podaljšek.

• V primeru uporabe v zaprtem prostoru je potrebno zagotoviti zadostno prezračevanje in odvajanje izpušnih plinov.

(vidi sl. G) Nastavljiva šoba vam omogoča nastavljanje curka pri nizkem ali visokem tlaku. Pritisk se nastavi z obračanjem nastavljive šobe. Da bi povišali pritisk obrnite nastavljivo šobo v smeri urinega kazalca, da bi znižali pritisk pa proti smeri urinega kazalca. Vsesavanje detergenta poteka avtomatično, ko je nastavljiva šoba podaljška obrnjena na delovanje z nizkim pritiskom ( v smeri proti urinega kazalca).

• Uporabljajte samo tekoče detergente, absolutno se izogibajte kislih ali zelo alkalnih proizvodov. Priporočamo vam uporabo naših proizvodov, ki so posebej izdelani za uporabo z visokotlačnimi črpalkami.

Preden začnete z vzdrževanjem visokotlačne črpalke izpustite pritisk ter odklopite električno in vodno omrežje.

• Ne pršiti avto z vodo in ne uporabljajte čistil ali topil. Stroj je lahko poškodovan.

• Napravo vlecite za transportni ročaj.

Občasno preverite nivo olja. Prva menjava olja se izvede po 50 urah delovanja, nato pa vsakih 500 ur. Priporočamo vam

Preverite in občasno očistite filter vsesavanja vode, ki se na- haja na vhodnem priključku. Pomembno za preprečevanje mašenja in za dobro delovanje črpalke.

Občasno preglejte dizel filter in če je obrabljen ali preveč umazan, ga zamenjajte.

Postopek odstranjevanja vodnega kamna je potrebno redno izvajati s pomočjo specifičnih proizvodov. Pogostost postopka je odvisna od trdote vode. V posodo z vsaj 30 litri vlijemo proizvod v raztopini 1 liter na 15 litrov vode. Pištolo odklopite od visokotlačne cevi, prosti konec cevi potopite v posodo tako, da ustvarite zaprti krog in da visokotlačna črpalka vsesa proizvod za vsaj 10 minut. Priporočamo vam, da izpustna cev izliva vodo v vrečko iz blaga ali mrežice da bi se izognili ponovnemu vstopu vodnega kamna v obtok. Na koncu ponovno normalno povežite cevi in izperite z obilo hladne vode. Priporočamo vam, da postopek izve- de kvalificirano osebje iz servisne službe ker proizvod za odstranjevanje vodnega kamna lahko načne komponente stroja. Za pravilno odstranjevanje proizvoda proti vodne- mu kamnu se pridržite veljavnim pravilom.

• vse postopke vzdrževanja kotla, visokotlačne črpalke in samega stroja se je potrebno obrniti na specia Pooblaščenih Servisnih Služb. Čiščenje kotla je potrebno opraviti periodično vsakih 180 ÷ 200 delovnih ur po sledečem planu: - Demontirajte prirobnico, ki nosi šobe in elektrode (glava gorilnika). - Z zrakom pod pritiskom očistite filter šobe in preverite položaj elektrod. - Ostranite pokrov kotla in očistite deflektorje, nato z roko odstranite notranji pokrov. - Odvijte matice, ki držijo serpentino in jo odstranite iz kotla. - Serpentino očistite z železno krtačo. - Posesajte ostanke iz kotla. - Ponovno montirajte vse dele v obratnem zaporedju.

Preden začnete kakršno koli vzdrževanje na stroju ga izklo- pite iz električnega in vodnega omrežja in izpustite tlak. Za iskanje napake sistematično sledite sledeči shemi; če kljub temu napake ne uspete odpraviti, pokličite Pooblaščeno Servisno Službo.

• Vtičnicanidobrovstavljena

• Prežganevarovalkenapriključnemokvirju. Rešitve

• Pazljivopreveritevtikačinelektričnikabel.

• Visokotlačnačrpalkajeblokirana

trenutkih ugasne . Vzroki

• Varnostnostikalomotorjaje prekinilo delovanje zaradi nezadostne napetosti omrežja. Rešitve

• Serpentinakotlaalipodaljšekzamašenz vodnim kamnom. Rešitve

• Očistitegaalizamenjajte.

• Izvediteodstranjevanjevodnegakamna.

• Preveriteinočistiteaspiracijskeinizhodne ventile.

• Znižajtetemperaturočrpanetekočine. Pomanjkljivost Prisotnost vode v olju. Vzroki

• Popolnomaobrabljenatesnila. Rešitve

• Zamenjajtetesnila. Pomanjkljivost Pronicanje vode iz odtokov med karterjem in glavo motorja. Vzroki

• Obrabljenitesnilniobročinastrani karterja. Rešitve

• Prežganavarovalka. Rešitve

• Zamenjajte. Pomanjkljivost Nezadostno topla voda Vzroki

• Preveritein/alizamenjajte. Pomanjkljivost črpalka deluje vendar ne dosega želenega pritiska. Vzroki

• Sedežiregulacijskegaventilaobrabljeni.

• Neprimernaaliobrabljenašoba.

• Obrabljenatesnila. Rešitve

• Obrabljeniaspiracijskiin/aliizhodniventili

• Prisotnostsmetivventilih,kipreprečujejo dobro delovanje.

• Obrabljenatesnila. Rešitve

• Pokvarjenialiizrabljeniaspiracijskiin/ali izhodni ventili

• Prisotnostsmetivventilih,kipreprečujejo dobro delovanje.

• Sedežiregulacijskegaventilaobrabljeni.

• Obrabljenatesnila. Rešitve

• Preveritein/alizamenjajtesedeže regulacijskih ventilov.

• Pokvarjenealiizrabljenevzmeti aspiracijskih in/ali izhodnih ventilov.

• Smetivaspiracijskihizhodnihventilih.

• Izprazniterezervoaringanatančno očistite.

• Zamašenaserpentina,cevalipodaljšek. Rešitve

• Očistitealiizveditepostopek odstranjevanja vodnega kamna.

> POPRAVILA – REZERVNI DELI

Za morebitne neomenjene težave v tem priročniku ali okvare stroja, se obrnite na Pooblaščeno Servisno Službo za popravilo ali za morebitne zamenjave z originalnimi rezervnimi deli. Uporabljajte samo originalne rezervne dele. > GARANCIJSKI POGOJI Vsi naši aparati so bili podvrženi natančnemu preverjanju in so pokriti z garancijo za proizvodne defekte v skladu z veljavno zakonodajo (najmanj 12 mesecev). Garancija prične veljati z datumom nakupa. V primeru popravila visokotlačne črpalke ali njenih dodatkov tekom garancijskega roka, je potrebno priložiti kopijo računa. Garancija velja samo če: - Gre za napake materialov ali iz proizvodnje. Ste se natančno pridržali navodilom v tem priročniku. - Vsa popravila je opravilo pooblaščeno osebje. - So se uporabili originalni dodatki. - Visokotlačna črpalka ni bila podvržena izrednim pogojem kot so udarci, padci ali zmrzal. - Se je uporabljala samo čista voda. - Se visokotlačna črpalka ni dajala v posojo ali kako drugače uporabljala v komercialne/profesionalne namene. Iz garancije so izključene: - Deli , ki so podvrženi normalni obrabi. - Visokotlačna cev in dodatna (optional) oprema. - Naključna škoda, škoda med prevozom, zanemarjen ali neustrezno rokovanje, nepravilna montaža in uporaba, ki ni v skladu z opozorili navedenimi v teh navodilih za uporabo. - Garancija ne predvideva morebitno čiščenje delujočih komponent. Popravilo v garanciji pokriva zamenjavo okvarjenih delov, medtem ko so izključeni tako poštnina kot pakiranje. Izključena je zamenjava aparata in podaljšanje garancije kot posledica popravila okvare. Proizvajalec ne prevzema nobene odgovornosti za morebitno škodo osebam ali premoženju zaradi nepravilne inštalacije in neprimerne uporabe aparata. POZOR! Napake, kot so zamašene šobe, blokiran stroj zaradi tvorbe vodnega kamna, poškodovani dodatki (npr. upognjena cev ) in/ali stroji, ki nimajo napake NISO POKRITI Z GARANCIJO. > ODSTRANEJVANJE Kot lastniku električne in elektronske naprave vam pravo (v skladu z EU direktivo 2002/96/ES z dne 27. januarja 2003 o odstranjevanju električne in elektronske opreme in državnim zakonom držav članic EU, ki so to direktivo sprejele) prepoveduje odstranjevanje tega proizvoda in njenih električnih/ elektronskih dodatkov kot mestni odpadek iz gospodinjstva, ter zahteva da ga odnesete v center za zbiranje posebnih odpadkov. Proizvod lahko odnesete k preprodajalcu, kateri ga bo pravilno odstranil, ko boste kupili nov proizvod ki je enakovreden vrn- jenemu proizvodu. Če odvržete proizvod v okolje lahko pride do resne škode okolja samega in zdravja ljudi., Simbol na sliki predstavlja zabojnik za odstranjevanje gospodinjskih odpad- kov; ta aparat je strogo prepovedano odvreči v te zabojnike. Ne spoštovanje odločb direktive 2002/96/ES in uredb držav članic EU je podvrženo upravni kazni.Vibrazionitrasmesseall’utilizzatore•Arm vibrations•Vibrationstransmisesàl’utilisateur• Effektivbeschleunigung Hand-Arm Vibrationswert

• Stopnjazvočnegahrupa

• Razinaakustičnogpritiska
