KÄYTTÖOHJE MEK 1108 Lavor

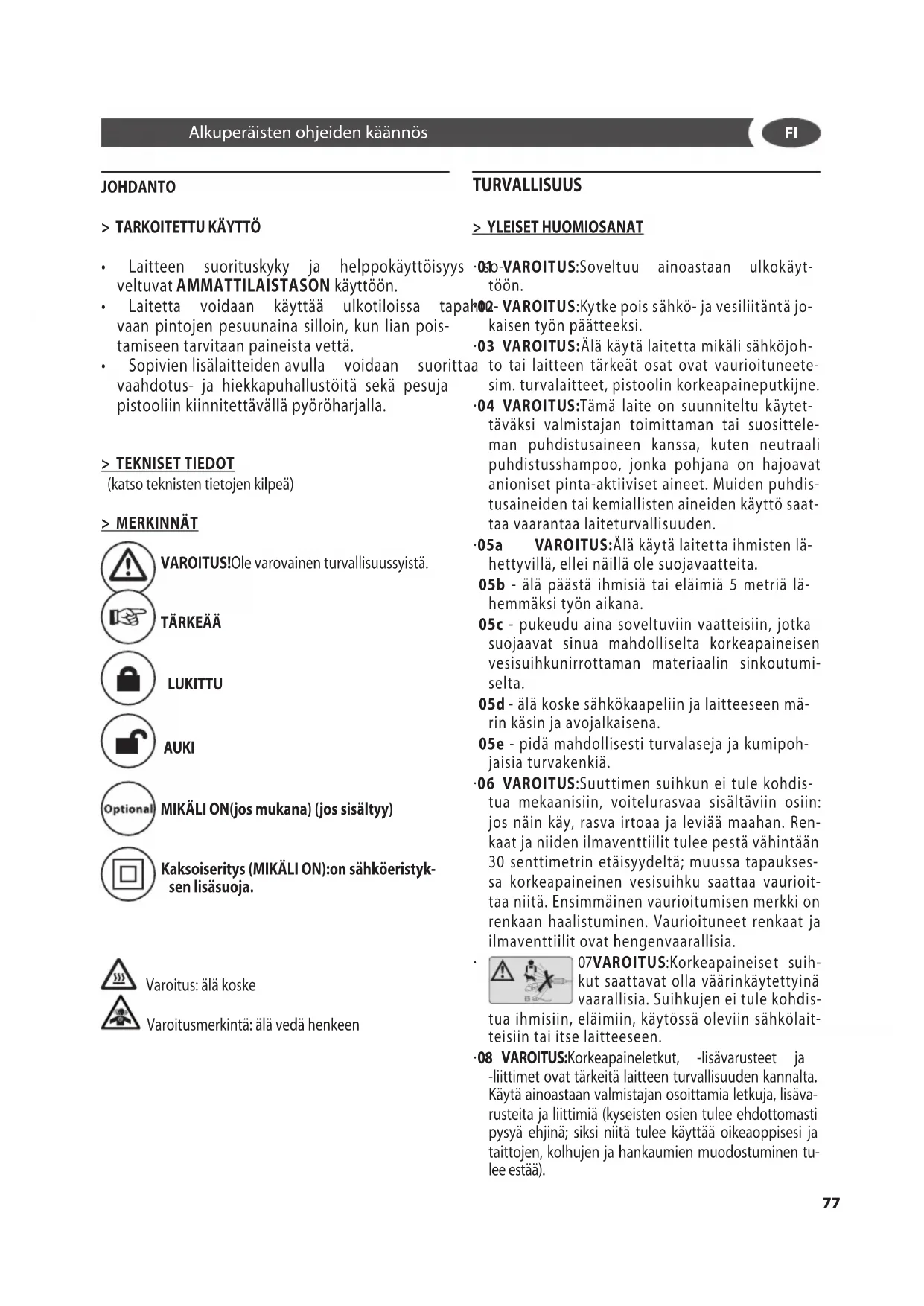

HYDRAULINEN KORKEAPAINEPESURI sivu 77

• Laitteen suorituskyky ja helppokäyttöisyys so- veltuvat AMMATTILAISTASON käyttöön.

• Laitetta voidaan käyttää ulkotiloissa tapahtu- vaan pintojen pesuunaina silloin, kun lian pois- tamiseen tarvitaan paineista vettä.

• Sopivienlisälaitteidenavulla voidaan suorittaa vaahdotus- ja hiekkapuhallustöitä sekä pesuja pistooliin kiinnitettävällä pyöröharjalla. > TEKNISET TIEDOT (katso teknisten tietojen kilpeä) > MERKINNÄT VAROITUS!Ole varovainen turvallisuussyistä. TÄRKEÄÄ LUKITTU AUKI MIKÄLI ON(jos mukana) (jos sisältyy) Kaksoiseritys (MIKÄLI ON):on sähköeristyk- sen lisäsuoja. Varoitus: älä koske Varoitusmerkintä: älä vedä henkeen TURVALLISUUS > YLEISET HUOMIOSANAT

• 01 VAROITUS:Soveltuu ainoastaan ulkokäyt- töön.

• 02 VAROITUS:Kytke pois sähkö- ja vesiliitäntä jo- kaisen työn päätteeksi.

• 03 VAROITUS:Älä käytä laitetta mikäli sähköjoh- to tai laitteen tärkeät osat ovat vaurioituneete- sim. turvalaitteet, pistoolin korkeapaineputkijne.

• 04 VAROITUS:Tämä laite on suunniteltu käytet- täväksi valmistajan toimittaman tai suosittele- man puhdistusaineen kanssa, kuten neutraali puhdistusshampoo, jonka pohjana on hajoavat anioniset pinta-aktiiviset aineet. Muiden puhdis- tusaineiden tai kemiallisten aineiden käyttö saat- taa vaarantaa laiteturvallisuuden.

• 05a VAROITUS:Älä käytä laitetta ihmisten lä- hettyvillä, ellei näillä ole suojavaatteita. 05b - älä päästä ihmisiä tai eläimiä 5 metriä lä- hemmäksi työn aikana. 05c - pukeudu aina soveltuviin vaatteisiin, jotka suojaavat sinua mahdolliselta korkeapaineisen vesisuihkunirrottaman materiaalin sinkoutumi- selta. 05d - älä koske sähkökaapeliin ja laitteeseen mä- rin käsin ja avojalkaisena. 05e - pidä mahdollisesti turvalaseja ja kumipoh- jaisia turvakenkiä.

• 06 VAROITUS:Suuttimen suihkun ei tule kohdis- tua mekaanisiin, voitelurasvaa sisältäviin osiin: jos näin käy, rasva irtoaa ja leviää maahan. Ren- kaat ja niiden ilmaventtiilit tulee pestä vähintään 30 senttimetrin etäisyydeltä; muussa tapaukses- sa korkeapaineinen vesisuihku saattaa vaurioit- taa niitä. Ensimmäinen vaurioitumisen merkki on renkaan haalistuminen. Vaurioituneet renkaat ja ilmaventtiilit ovat hengenvaarallisia.

07VAROITUS:Korkeapaineiset suih- kut saattavat olla väärinkäytettyinä vaarallisia. Suihkujen ei tule kohdis- tua ihmisiin, eläimiin, käytössä oleviin sähkölait- teisiin tai itse laitteeseen.

• 08 VAROITUS:Korkeapaineletkut, -lisävarusteet ja -liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä ainoastaan valmistajan osoittamia letkuja, lisäva- rusteita ja liittimiä (kyseisten osien tulee ehdottomasti pysyä ehjinä; siksi niitä tulee käyttää oikeaoppisesi ja taittojen, kolhujen ja hankaumien muodostuminen tu- lee estää). Alkuperäisten ohjeiden käännös

77• XX VAROITUS:Irrota laite sähköverkostairrot- tamalla pistoke pistorasiastaennen huolto- ja puhdistustoimenpiteiden suorittamista.

XY VAROITUS:Soveltumattomat jatkojohdot voi- vat olla vaarallisia.

XJ VAROITUS: Mikäli käytössä on jatkojohto, pis- tokkeen ja pistorasian tulee olla vedenkestäviä.

• VAROITUS: Koneen käyttö on ehdottomasti kiel- letty tiloissa, jotka voidaan luokitella mahdollises- ti räjähdysalttiiksi.

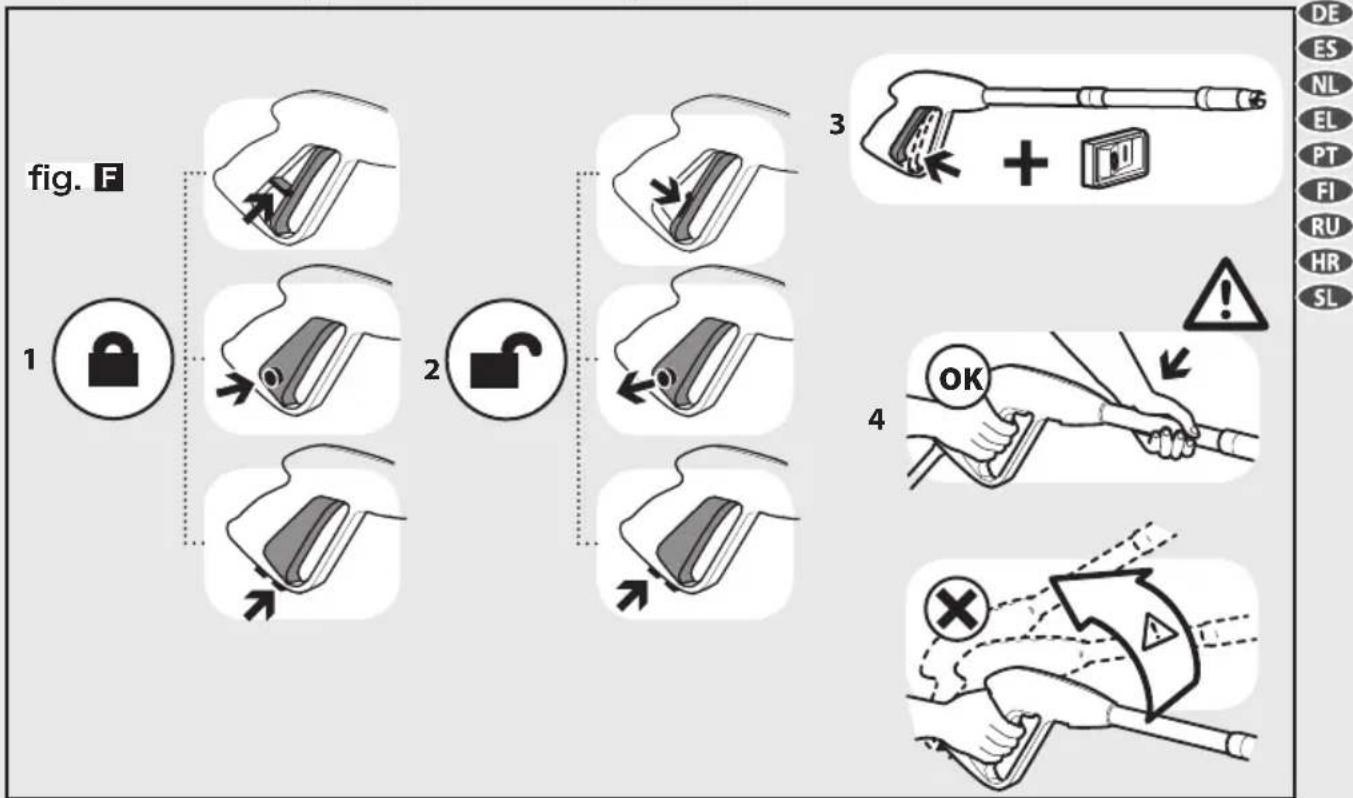

• VAROITUS: Pistoolilla on turvavarmistin.Turvavarmis- tinta on käytettävä aina kun koneen käyttö keskeyte- tään, jotta suihku ei avautuisi vahingossa. - Turvalaitteet: pistoolilla on turvavarmistin, koneella on sähköylikuormitussuoja (I-luokka), pumpulla on ohitus- venttiili tai pysäytyslaite. - Pistoolin turvapainiketta ei tarvita vivun lukitsemiseksi toiminnan aikana, vaan vahingossa tapahtuvien avautu- misten ehkäisemiseksi.

VAROITUS: Laitteella on moottorin suojalaite: jos tämä aktivoituu, odota muutama minuutti tai irrota laite säh- kövirrasta ja kytke se sitten uudelleen. Mikäli ongelma tulee eteen uudelleen tai laite ei käynnisty, vie se lähim- pään huoltokeskukseen. > VAKAUS

VAROITUS: Koneen tulee aina olla vaakasuoralla alus- talla turvallisesti ja vakaasti. > VEDENSYÖTTÖ Vesiliitäntä VAROITUS (merkitä): laite ei sovellu juomavesiverk- koon liitettäväksi. Painepesuri voidaan liittää suoraan JUOMAKELPOISEN ve-

09VAROITUS: Laitteiden, joilla ei ole A.S.S. – Automatic Stop System -järjestelmää, ei tule pysyä toiminnassa 2 minuuttia kauempaa pistoolin ollessa vapautettuna. Kiertoveden lämpötila nousee huomattavasti aiheutta- en näin vakavia vaurioita pumpulle. 10VAROITUS:Laitteita, joilla on A.S.S – Automatic Stop System -järjestelmä, ei suositella jätettäväk- sivalmiustilaan 5 minuuttia pidemmäksi ajaksi.

11 VAROITUS:Sammuta laite kokonaan (pääkyt- kin asentoon(0)OFF) aina kun se jätetään vartioi- matta.

12 VAROITUS: Jokainen laite testataan käyttöti- lanteessa joten on normaalia, että sisälle on jäänyt vesipisaroita.

13 VAROITUS:Varo, ettet vaurioita sähkökaapelia. Virtakaapelin vaurioituessa, valmistajan, huolto- keskuksen tai pätevän henkilökunnan tulee vaih- taa sejotta vaaratilanteilta vältyttäisiin.

14 VAROITUS:Kone, jossa on painenestettä. Pidä pistooli tiukassa otteessa estääksesi takapotkun. Käytä ainoastaan koneen mukana toimitettua kor- keapainesuutinta.

16 VAROITUS:Tätä laitetta ei ole tarkoitettu sel- laisten ihmisten (mukaan lukien lapset) käytettä- väksi, joilla on rajoitetut fyysiset kyvyt, aistintaky- vyt tai henkiset kyvyt tai kokemuksen tai tiedon puute, elleivät nämä ole saaneet laitteen käyttöä tai valvontaa koskevia ohjeita turvallisuudesta vastaavalta henkilöltä.

17 VAROITUS:Lapsia tulee valvoa, etteivät nämä leiki laitteella.

18 VAROITUS: Älä ota painepesuria käyttöön en- nen korkeapaineputken suoristamista.

19 VAROITUS: Kokoa putki kerälle ja suorista se varoen niin, että painepesuri ei kaadu.

20 VAROITUS: Putkea suoristettaeassa tai keräl- le koottaessa koneen tulee olla sammutettuna ja putkessa ei tule olla painetta (pois käytöstä).

21 VAROITUS: Räjähdysvaara. Älä suihkuta sytty- viä nesteitä.

22 VAROITUS: Koneen turvallisuuden takaami- seksi tulee käyttää ainoastaan valmistajan toi- mittamia tai valmistajan hyväksymiä alkuperäisiä varaosia.

23 VAROITUS: Älä kohdista suihkua itseesi tai muihin päin vaatteiden tai kenkien puhdistami- seksi.

24 VAROITUS: Älä anna lasten tai kouluttamatto- man henkilökunnan käyttää laitetta.

VAROITUS:Takaisinvirtauksenestolaitteiden läpi kulkenut vesi ei ole juomakelpoista.

78den jakeluverkkoon ainoastaan, mikäli syöttöputkistoon on asennettu takaisinvirtauksenestolaite, jonka tyhjennys vastaa voimassa olevaa lainsäädäntöä. Tarkista, että putki on vähintään Ø 13mm - 1/2 tuumaa, ja että se on vahvistettu.

VAROITUS: Takaisinvirtauksenestolaitteiden läpi kulke- nut vesi ei ole juomakelpoista. TÄRKEÄÄ: Ime ainoastaan suodatettua tai puh- distettua vettä. Vedenottohanan tulee taata pum- pun maksimivirtaukseen nähden kaksinkertaisen veden määrä. -Minimivirtaus: 30 l/ min. -Sisääntuloveden maksimilämpötila: 40°C -Sisääntuloveden maksimipaine: 1Mpa -Laita painepesuri mahdollisimman lähelle vedentoi- mitusverkkoa. Ylläolevien olosuhteiden laiminlyöminen aiheuttaa vakavia mekaanisia vaurioita pumpulle ja mitätöi takuun. Otto vesijohdosta

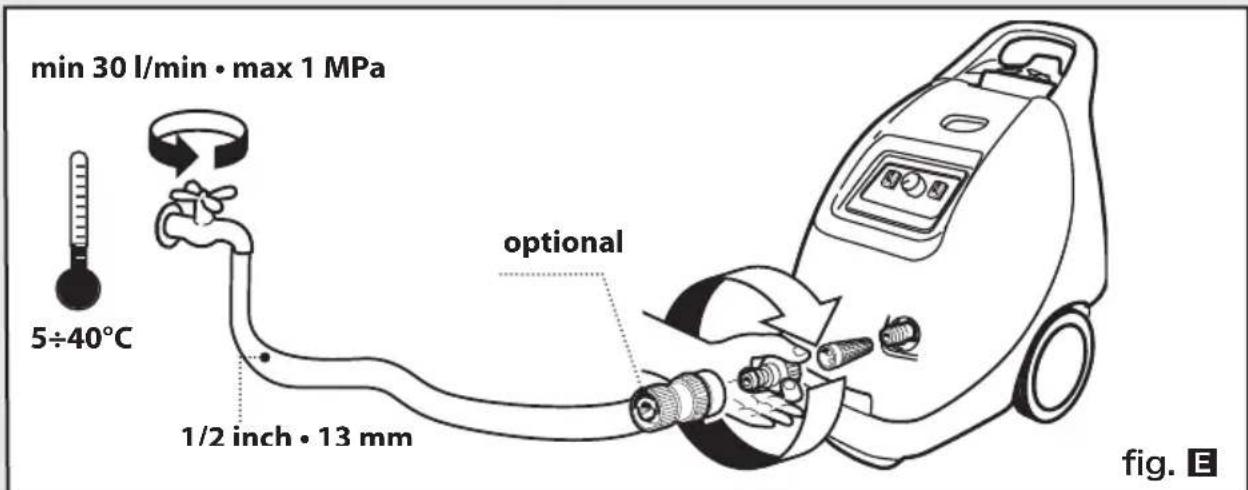

• Liitä syöttöletku (ei sisälly toimitukseen) laitteen vesiliittimeenja veden syöttöön.

• Avaahana. Vedenotto avoimesta säiliöstä

• Ruuvaaaukivedenottoliitin.

• Ruuvaa kiinni imuputki, jolla suodatin (ei sisälly toimitukseen) laitteen vesiliittimeen.

• Upotasuodatinsäiliöön.

• Tyhjennälaiteilmastaennenkäyttöä.

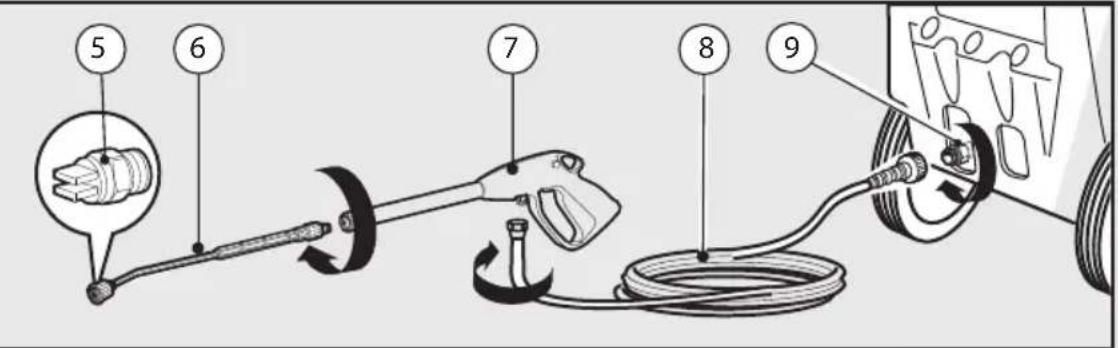

• Ruuvaakorkeapaineletkuaukilaitteenkorkeapai- neliitoksesta.

• Käynnistälaitejakäytäsitäkunneskorkeapainelii- toksesta tulevassa vedessä ei ole ilmakuplia.

• Sammutalaitejaruuvaakorkeapaineletkuuudel- leen kiinni.

- Laitteen sähköliitännän tulee olla yhdenmukainen standardin IEC 60364-1 kanssa. TÄRKEÄÄEnnen laitteen liittämistä tarkista, että kyltin tiedot vastaavat sähköverkon tietoja ja että pistorasiaa suojaa vikavirtasuojakytkin, jonka toi- mintaherkkyys on alhaisempi kuin 0,03 A - 30ms. - Mikäli pistorasia ja laitteen pistoke eivät ole yh- teensopivia, pyydä ammatillisesti pätevää henki- lökuntaa vaihtamaan pistoke toiseen soveltuvaan pistokkeeseen. - Jos laitteella on PVC-kaapeli (H VV-F), älä käytä sitä ympäristön lämpötilan ollessa alhaisempi kuin 0°C.

• XY VAROITUS:Soveltumattomat jatkojohdot saat- tavat olla vaarallisia.

• XJ VAROITUS: Mikäli käytössä on jatkojohto, pistokkeen ja pistorasian tulee olla vedenpitäviä ja kaapelin tulee vastata alla olevassa taulukossa näkyviä mittoja. 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 maks. 20 m maks. 30 m KÄYTTÖ > PAKKAUKSESTA PURKU (katso kuva

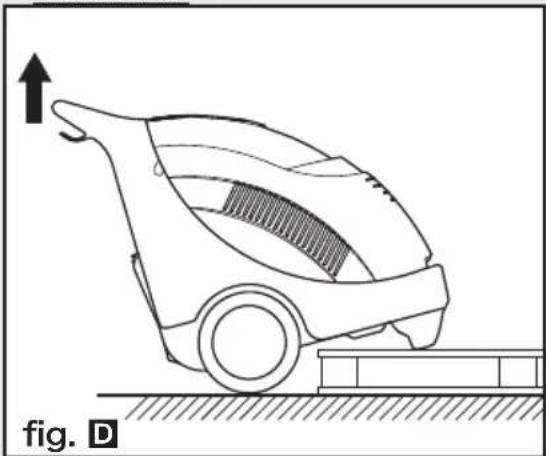

Poista ylä- ja alakoukut, joilla kartonki on kiinnitetty lavaan. Poista kartonkinen kuljetushäkki, aseta koneen kaksi pyö- rää maahan ja poista lava. > LAITTEEN KUVAUS (katso kuva ABC

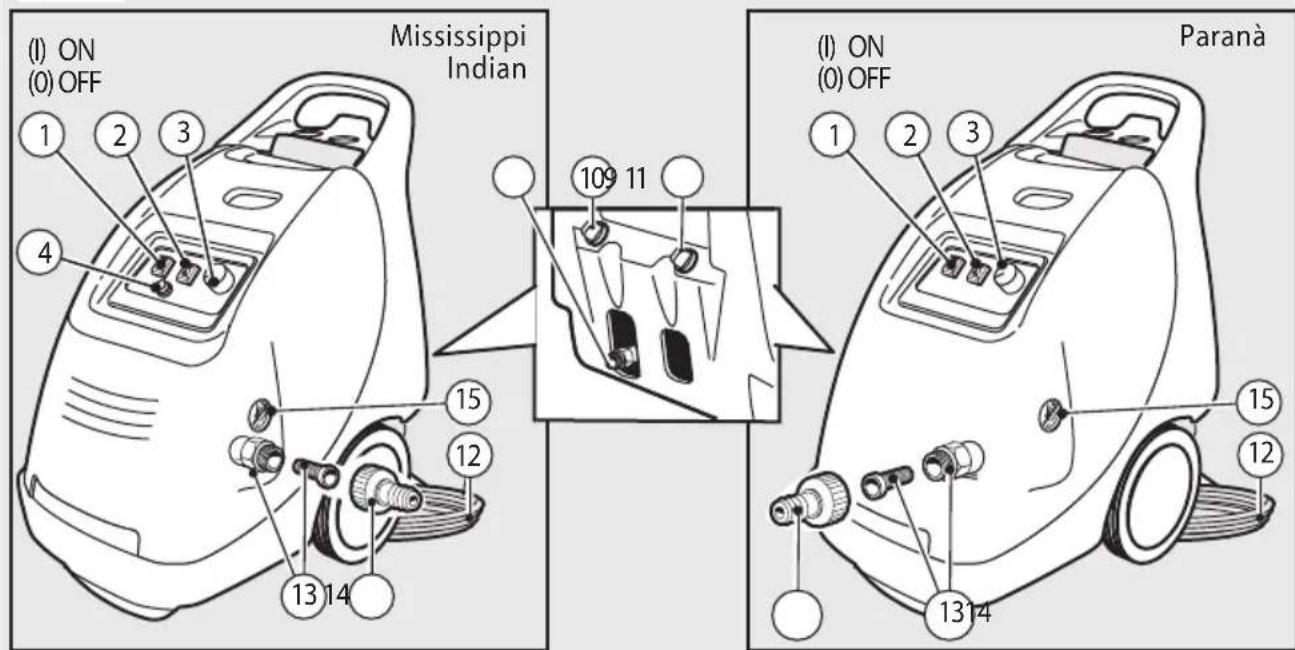

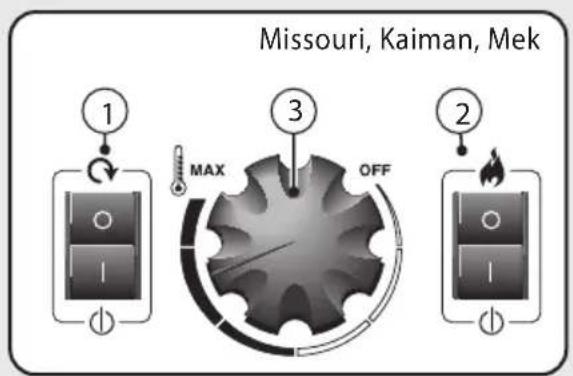

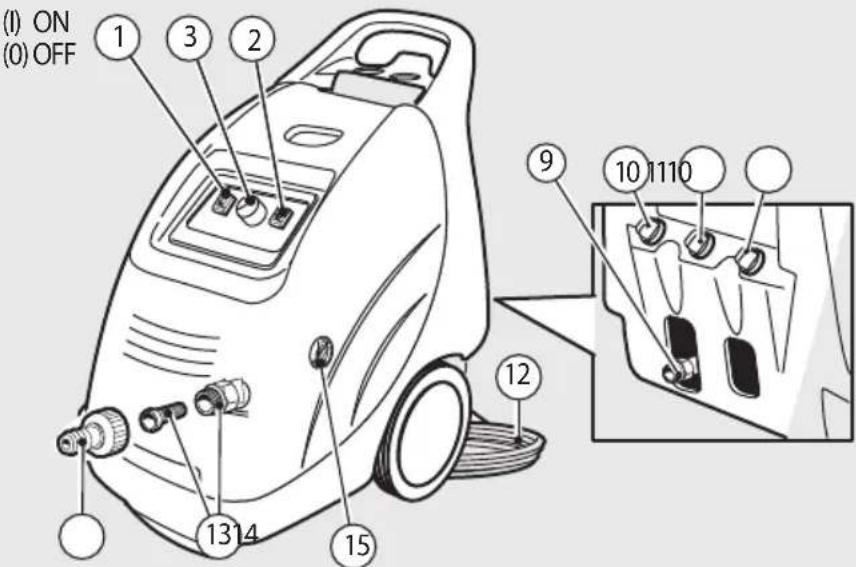

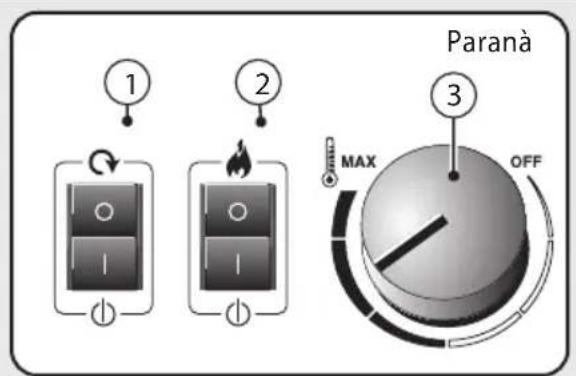

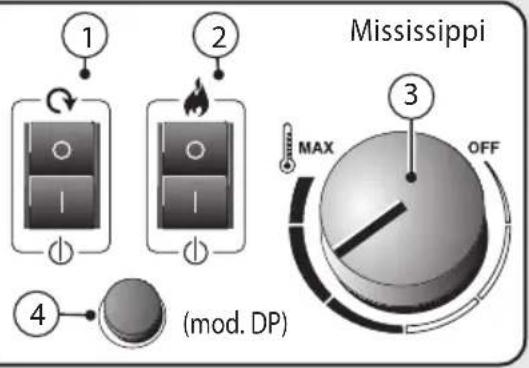

Sähköpumpun katkaisija

Polttimen katkaisija

Puhdistusaine katkaisija (mod.DP)

Sähköjohto ja pistotulppa

Veden sisääntulo + suodatin

Painemittari (mikäli on) TÄRKEÄÄ: (Automatic Stop System), huolehtii pai- nepesurin sammuttamisestaohitusvaiheen aikana. Painepesuri käynnistetäänasettamalla katkaisija asen- toon (I)“ON” ja painamalla sitten pistoolin vipua: A.S.S. huolehtii laitteen käynnistämisestä sammuttamalla sen

79automaattisesti aina, kun vivusta päästetään irti. Tämän vuoksi on suositeltavaa laittaa pistoolin vivun varmistus päälle aina kun kone pysähtyy, jotta tämä ei käynnistyisi vahingossa.

• Koneenyhtäkkisetkäynnistymisetilmanpistoolinkäyt- töä johtuvat joko vedessä olevista ilmakuplista tai muis- ta syistä, eivät tuoteviasta.

• Äläjätäkonettavalmiustilaanilmanvalvontaa5minuut- tia pidemmäksi ajaksi. Muussa tapauksessa koneen suo- jelemiseksi katkaisija on asetettava asentoon (0)“OFF”.

• Tarkista,ettäkorkeapaineputkenliittäminenkoneeseen ja pistooliin tapahtuu oikeaoppisesti, ilman vesivuotoja. Mikäli koneella onpaineensäädin:

• Kun paine on säädetty minimiin, A.S.S. ei välttämättä toimi. Vältä tämän vuoksi koneen käyttämistäohitusti- lassa 1 minuuttia kauemmin.

• Äläkäytäpistoolinvipualiianusein(koskasesaattaaai- heuttaa toimintahäiriöitä).

> ASENNUS JA KÄYNNISTYS

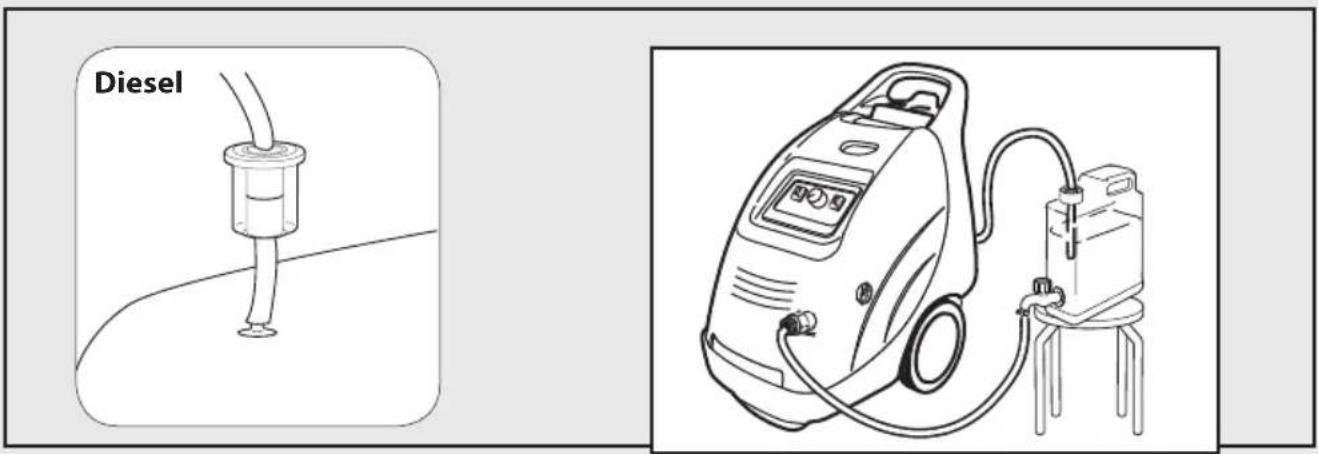

POLTTOAINEEN LISÄYS (katso kuva C) Täytä säiliö teknisten tietojen kyltissä osoitetulla polttoaineella(Diesel). Älä anna säiliön tyhjentyä käytön aikana, jotta polttoaine- pumppu ei vaurioituisi.

• VAROITUS:Soveltumattomien polttoaineiden käyttö saattaa aiheuttaa vaaroja. PUHDISTUSAINE LISÄYS (katso kuva C) Täytä puhdistusaineen säiliö suoritettavaa pesua varten sopivin, suositelluin tuottein.

VAROITUS: Käytä ainoastaan nestemäisiä puhdistusaineita, happamia tai voimakkaan emäksisiä tuotteita tulee ehdottomasti välttää. Suosittelemme tuotteidemme käyttöä, sillä ne on suunniteltu vartavasten painepesureiden kanssa käytettäviksi. > ASENNUS (kuva ABC

- Tarkista, että pääkatkaisijaon asennossa “OFF”(0) ja että vedensuodatin on laitettu pumpun imuholkkiin (IN- LET). - Ruuvaapikaliitin paikoilleen käsin ilman työkaluja. - Liitä vedensyöttöputki pikaliittimeen. Putken sisähalkai- sijan tulee olla vähintään 13 mm (1/2”). - Liitä korkeapaineputki pumpun ulostuloholkkiin(OUTLET). Korkeapaineputken liitos tulee työntää loppuu asti ja ruuvata sitten paikoilleen käsin ilman työkaluja. - Liitä korkeapaineputki pistooliin. - Avaa vesihana kokonaan. Veden lämpötilan tulee eh- dottomasti olla alle 40°C. TÄRKEÄÄ:vaurioitumisten ehkäisemiseksi painepesu- ria tulee käyttää puhtaan veden kanssa. - Vapauta pistoolin turvavarmistin ja pidä liipasinta poh- jassa päästämällä vesi ulos kunnes kaikki ilmat ovat poistuneet. - Kiinnitäsuutinputki pistooliin. - Kiinnitä suutin suutinputkeen. - Laita pistoke pistorasiaan. > 1° KÄYNNISTYS Ensimmäisellä käynnistyskerralla tai kun laitetta ei ole käy- tetty pitkään aikaan, ainoastaan imuputki tulee liittää muu- tamaksi minuutiksi jotta mahdolliset pistoolin suuttimen tukkivat liat tulisivat ulos painepuolelta. > KÄYNNISTYS (katso kuva

• Korkeapaineista painepesuria käytettäessä pistoolia suositellaan pidettäväksi oikeassa asennossa, yksi käsi kahvalla ja toinen suuttimella. > Kylmä vedellä pesu: (katso kuva A) Koneen käynnistämiseksi pääkatkaisija tu- lee asettaa asentoon ① “ON” ja pistoolin liipasinta tulee painaasamanaikaisesti. > Lämpimällä vedellä pesu: (katso kuva A) Polttimen katkaisija tulee asettaa asen- toon ② , Väännä polttimen katkaisijan kahvaa ja valitse haluttu lämpötila ③.

• VAROITUS: Mikäli laitetta käytetään suljetussa tilassa, tarvittavasta tuuletuksesta ja kaasun poistosta tulee huolehtia. > PUHDISTUSAINEEN IMU matalapaineessa (mikäli on) (katso kuva

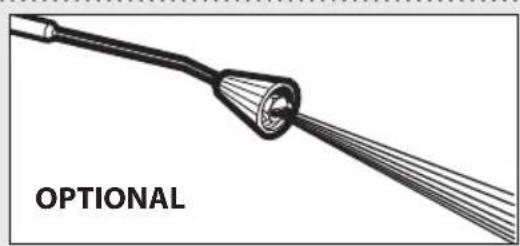

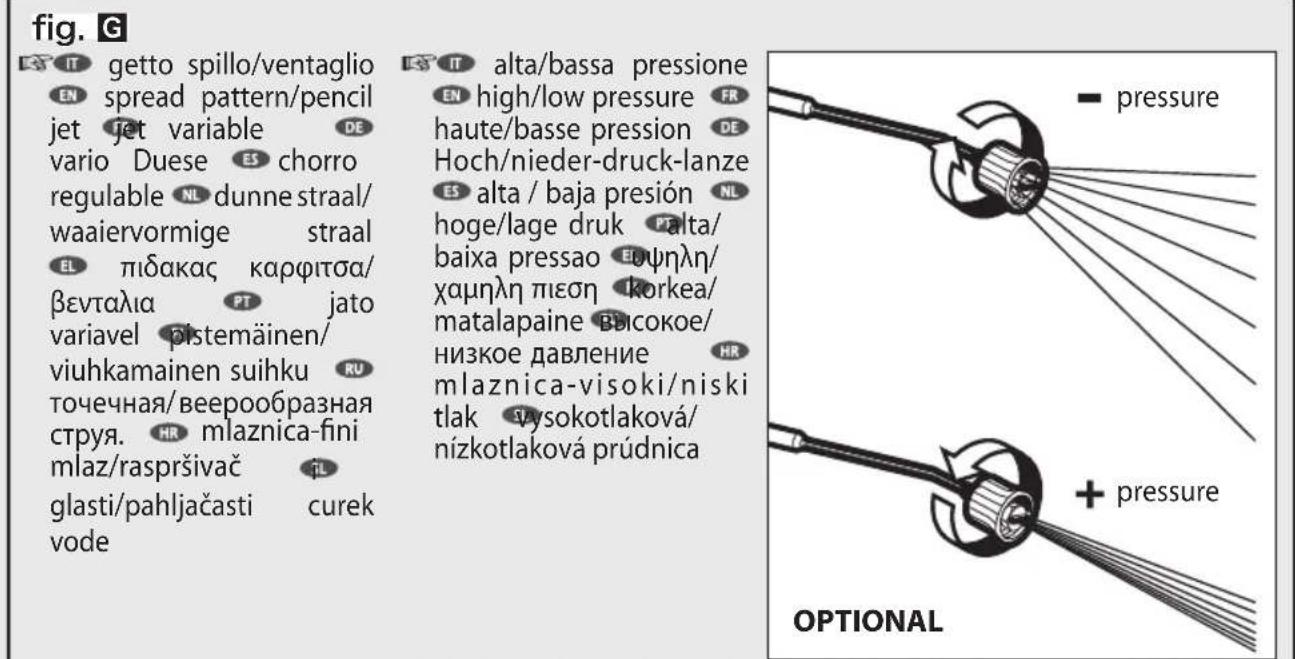

Säädettävän pään avulla voidaan valita joko korkea- tai ma- talapainesuihku. Paine valitaan säädettävää päätä vääntä- mällä. Paineen lisäämiseksi säädettävää päätä väännetään myötäpäivään kun taas paineen vähentäminen tapahtuu vastapäivään vääntämällä. Puhdistusaineen imu tapahtuu automaattisesti kun suuttimen säädettävää päätä väänne-

80tään matalapaineessa toimimista varten (vastapäivään). > PUHDISTUSAINEEN IMU korkeapaineessa (mikäli on) (katso kuva

Näppäimellä PANEL (optio) (mod. DP) Paina nappia, vedä liipaisinta aseen. Imetyn puh- distusaineen määrä riippuu puhdistusaineen säätökahvalla määritetystä määrästä.

• VAROITUS: Käytä ainoastaan nestemäisiä puhdistus- aineita, happamia tai voimakkaan emäksisiä tuotteita tulee ehdottomasti välttää. Suosittelemme tuotteidem- me käyttöä sillä ne on suunniteltu vartavasten painepe- sureiden kanssa käytettäviksi. HOITOJA HUOLTO (katso kuva

TÄRKEÄÄ: Ennen minkä tahansa painepesuriin liitty- vän huoltotoimenpiteen suorittamista paine tulee pois- taa ja sähkö - ja vesiliitäntä tulee irrottaa.

Älä suihkuta laitetta vedellä ja älä käytä pesuaineita tai aggressiivisia liuottimia. Kone voi vahingoittua.

• PuhdistaKoneenulkopintakuivallaliinalla. > VARASTOINTI

• Siirrä ajoneuvoa vain tarttumalla kantokahva sijaitsee moottorin pään.

• Pidälaitteetjatarvikkeetkuivassa,turvallisessa paikassa poissa lasten ulottuvilta

Säilytä laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa.

PUMPUN ÖLJYTASON TARKISTUS

Tarkista öljytaso säännöllisin aikavälein. Ensimmäisen öljynvaihdon tulee tapahtua 50 työtunnin jälkeen ja tä- män jälkeen500 tunnin välein. Suositeltu öljy: SAE 20/30 , 15W-40, 20W-40.

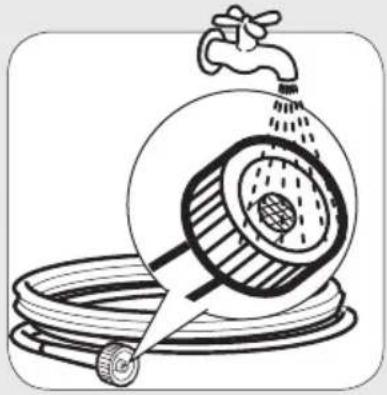

VEDEN IMUSUODATTIMEN TARKISTUS

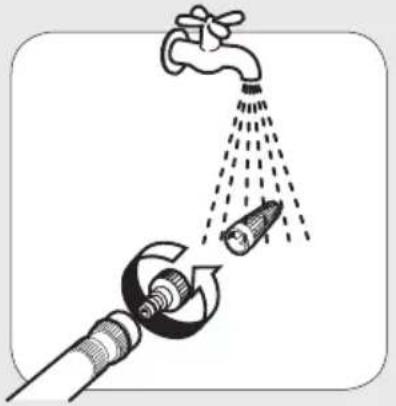

Tarkista ja puhdista sisääntuloliitoksella sijaitseva veden imusuodatin säännöllisesti. Tämä on tärkeää tukkeutumien välttämiseksi ja pumpun hyvän toiminnan takaamiseksi. POLTTOAINESUODATTIMEN PUHDISTUS Tarkista polttoainesuodatin säännöllisin aikavälein; vauri- oitunut tai liian likainen suodatin tulee vaihtaa. > KALKIN POISTO Kalkin poisto tulee suorittaa säännöllisin aikavälein ja var- tavastaisia tuotteita käyttämällä. Aikavälit riippuvat veden kovuudesta. Lisää tuote vähintään30 litran vesiastiaan suhteessa 1 litra tuotetta/15 litraa vettä. Irrota pistooli kor- keapaineputkesta ja upota putken vapaa pää astiaan niin, että muodostuu suljettu kiertojärjestelmä ja anna paine- pesurin imeä tuotetta ainakin 10 minuutin ajan. Suositte- lemme, että painepuolen putki tyhjennetäänkangaskassiin tai verkkoon niin, että poistettu kalkki ei joudu uudelleen kiertoon. Palauta sitten normaali liitäntä ja huuhtele run- saalla kylmällä vedellä. Suosittelemme, että toimenpiteen suorittaa Valtuutetun huoltokeskuksenhenkilökunta sillä kalkinpoistoaine saattaa kuluttaa osia. Kalkinpoistoaineen käsittelyssä tulee noudattaa voimassaolevia standardeja. > KATTILAN PUHDISTUS

• VAROITUS:Kaikkia kattilan, korkeapainepumpun ja ko- neen huoltotoimenpiteitä varten tulee ottaa yhteyttä erikoistuneeseen ammattilaishenkilökuntaan tai Val- tuutettuun huoltokeskukseemme. Kattilan puhdistus tulee suorittaa säännöllisesti180 ÷ 200 työtunnin välein toimimalla seuraavasti: - Irrota suuttimen pitolaippa ja elektrodinpidin (poltti- men pää). - Puhdista suutinsuodatin paineilmalla ja tarkista elektro- dien asento. - Poista kattilan kansi ruuvaamalla, puhdista levy ja irrota sisäkansi käsin. - Ruuvaa auki vastuksen lukitusmutterit ja poista vastus kattilasta. - Puhdista vastus teräsharjalla. - Imuroi kattilan jäämät. - Asenna kaikki osat uudelleen suorittamalla toimenpi- teet lopusta alkuun.

• VAROITUS:Kokonaisvaltaisen tarkastuksen ja polttoai- neen säädön tulee tapahtua säännöllisin aikavälein ja lain määräysten mukaisesti Valtuutetun huoltokeskuk- sen erikoistuneen henkilökunnan toimesta.

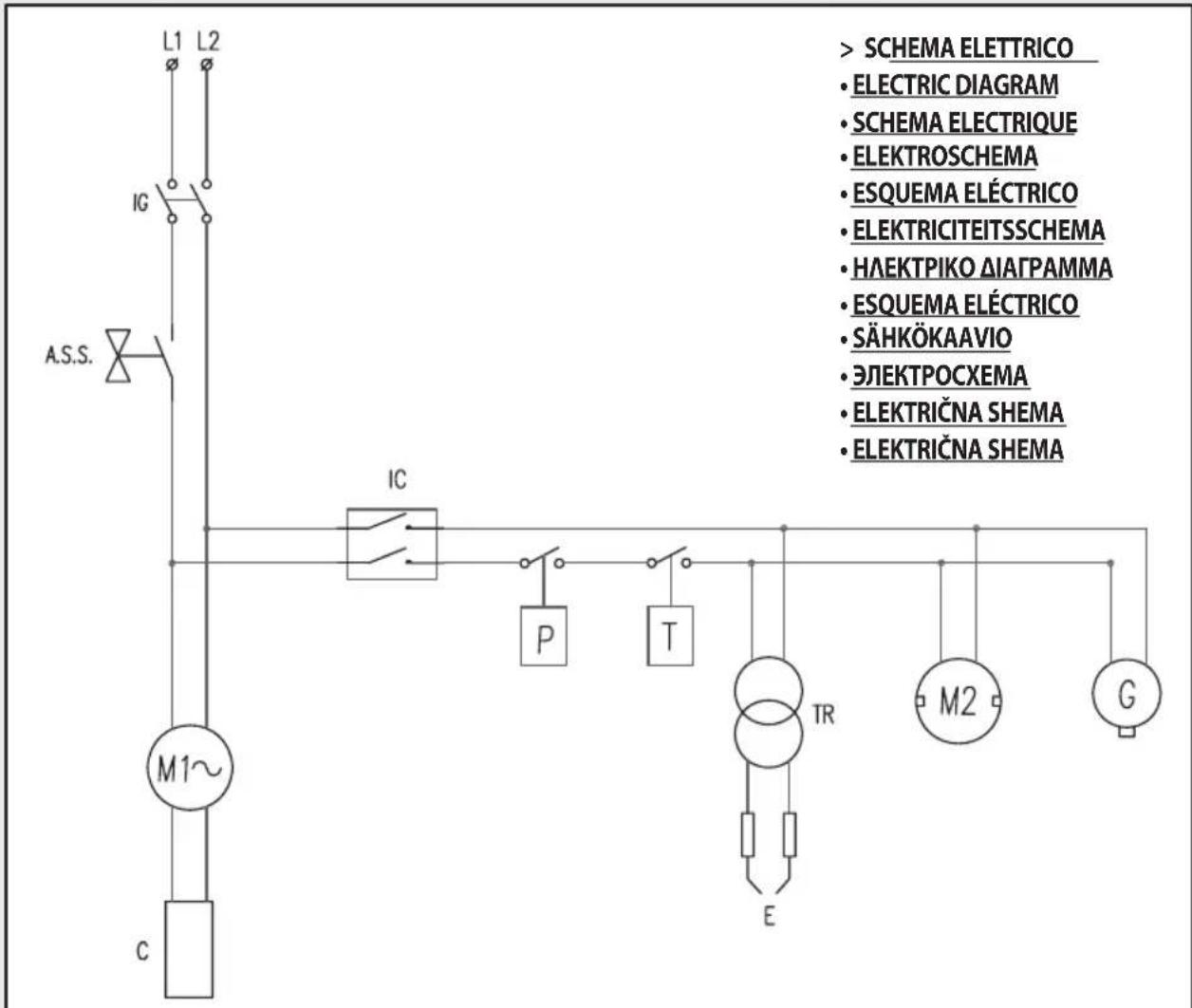

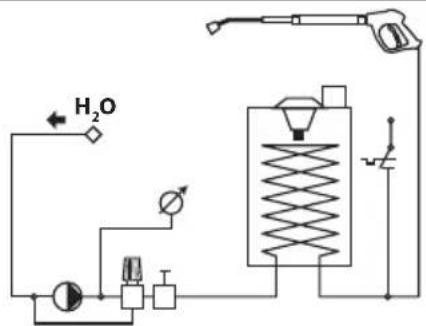

Katso kuvatsiv. 7-8. VESIKAAVIO Katso kuvat siv. 7-8.

• Kuluneettailikaisetventtiilit. Korjaustoimen- piteet

• Tarkistavaraajanpaine.

• Tarkistaja/taivaihda. Häiriöt Pumppu pyörii mutta ei saa- vuta asetettuja paineita Syyt

• Säätöventtiilinistukkakulunut.

• Soveltumatontaikulunut suutin.

• Kuluneettiivisteet. Korjaustoimen- piteet

• Tarkistaimuputketjatarkista, että ne ovat tiiviit.

• Tarkistaja/taivaihda.

• Otayhteyttävaltuutettuun huoltokeskukseen.

• Otayhteyttävaltuutettuun huoltokeskukseen. Häiriöt Epäsäännölliset paineen- vaihtelut Syyt

• Imunja/taipainepuolen venttiilit kuluneet.

• Venttiileissäonsinne kuulumattomia osia, jotka vaarantavat toiminnan.

• Kuluneettiivisteet. Korjaustoimen- piteet

• Tarkistaja/taivaihda.

• Tarkistajapuhdistaventtiilit

• Tarkistaja/taivaihdatiivisteet. Häiriöt Paineen lasku Syyt

• Imunja/taipainepuolen ventttiilit rikkoutuneet tai loppuunkuluneet.

• Venttiileissäonsinne kuulumattomia osia, jotka vaarantavat toiminnan.

• Säätöventtiilinistukkaon kulunut.

• Kuluneettiivisteet. Korjaustoimen- piteet

• Tarkistaja/taivaihdaventtiilit.

• Tarkistajapuhdistaventtiilit.

• Tarkistaja/taivaihda säätöventtiilin istukka.

• Vaihdatiivisteet. Ennen mitä tahansa koneella suoritettavaa toimenpidettä- sähkö- ja vedensyöttövirta tulee kytkeä pois päältä ja paine tulee poistaa. Toimi vikojen etsinnässä järjestelmällisesti seuraavan kaavion puitteissa;mikäli tästä huolimatta vikaa ei kyetä poistamaan, käännyValtuutetun huoltokeskuk- sen puoleen. Häiriöt Kone ei lähde liikkeelle käynnistyskatkaisimesta Syyt

Pistoke ei kunnolla sisällä.

• Kytkentätaulunsulakkeet palaneet. Korjaustoimen- piteet

• Tarkistahuolellapistokeja sähkökaapeli.

• Tarkistajavaihdane. Häiriöt Moottori hurisee mutta ei- käynnisty Syyt

• Vaihepuuttuu (kolmivaihemalleille).

• Korkeapainepumppu lukittunut. Korjaustoimen- piteet

• Otayhteyttävaltuutettuun huoltokeskukseen.

• Otayhteyttävaltuutettuun huoltokeskukseen.

• Otayhteyttävaltuutettuun huoltokeskukseen. Häiriöt Moottori pysähtyy yhtäk- kiä tai jonkin ajan kulut- tua Syyt

• Moottorinturvakytkinon aktivoitunut riittämättömän verkkojännitteen vuoksi. Korjaustoimen- piteet

• Tarkistaverkkojännitteenarvo.

• Otayhteyttävaltuutettuun huoltokeskukseen. Häiriöt Suutinputken ollessa auki paine laskee ja nousee Syyt

• Suutintukossataivääntynyt

• Kattilanvastustaisuutinputki kalkin tukkeuttamat. Korjaustoimen- piteet

• Poistakalkki. Häiriöt Painepuolen liialliset tärinät

82Häiriöt Meluisuus Syyt

• Imunja/taipainepuolen venttiilin jouset rikkoutuneet tai loppuunkuluneet.

• Painepuolenimuventtiileissä on sinne kuulumattomia osia.

• Pumpatunnesteenliian korkeat lämpötilat. Korjaustoimen- piteet

• Tarkista,ettäimukanavatovat tiiviit.

• Vaihdaventtiilinjouset.

• Tarkistajapuhdistaimunja painepuolen venttiilit.

• Laskepumpatunnesteen lämpötilaa. Häiriöt Vettä öljyssä Syyt

• Suojuspuolenpitorengas kulunut.

• Ilmansuurikosteusprosentti.

• Tiivisteettäysinkuluneet. Korjaustoimen- piteet

• Tarkistaja/taivaihdapitorengas.

• Vaihdaöljykahtakertaa useammin suhteessa ohjeisiin.

• Vaihdatiivisteet. Häiriöt Veden vuodottyhjenny- saukoista suojuksen ja pään välillä Syyt

• O.R.männänsuojuskulunut. Korjaustoimen- piteet

• VaihdaO.R.männänsuojus. Häiriöt Öljyvuodot tyhjennysau- koista pään ja suojuksen välillä Syyt

• Suojuspuolenpitorenkaat kuluneet. Korjaustoimen- piteet

• Vaihdapitorenkaat. Häiriöt Kattila ei syty poltinkytki- mestä Syyt

• Polttoainesuodatintukossa.

• Polttoainepumppujumissatai palanut.

• Käynnistyksenpurkaus riittämätön tai kokonaan poissa.

• Elektroditeivätoikealla etäisyydellä.

• Sulakepalanut. Korjaustoimen- piteet

• Tarkistasäiliöntasoja imuputken puhtaus.

• Vaihdalinjanpienisuodatin.

• Otayhteyttävaltuutettuun huoltokeskukseen.

• Vaihdase. Häiriöt Vesi ei ole tarpeeksi kuu- maa Syyt

• Kattilatoimiihuonosti.

• Kattilanvastuskalkintukkima. Korjaustoimen- piteet

• Puhdistapolttimensuuttimen suodatin.

• Puhdistapolttoainesuodatin.

• Tarkistapolttoainepumpunpaine.

• Poistakalkki. Häiriöt Liikaa savua hormista Syyt

• Polttoeioikeaoppinen.

• Polttoaineenjoukossaon epäpuhtauksia tai vettä. Korjaustoimen- piteet

• Puhdistapolttoainesuodatin.

• Tyhjennäsäiliöjapuhdistase huolella.

• Puhdistapolttoainesuodatin. Häiriöt Puhdistusaineen imu riit- tämätön Syyt

• Injektorikalkkiintunut.

• Vastus,putkitaisuutinputki tukkeutuneet. Korjaustoimen- piteet

• Täytätankkipuhdistusaineella.

• Puhdistataipoistakalkki.

83jättämisestä aiheutuu hallinnollisia seuraamuksia.

> KORJAUKSET - VAIHTO-OSAT

Mikäli eteen tulee koneen rikkoontumisia tai ongelmia, joita ei mai- nita tässä käyttöoppaassa, ota yhteyttä Valtuutettuun huoltokes- kukseen korjausta tai mahdollista alkuperäisten varaosien vaihtoa varten. Käytä ainoastaan alkuperäisiä varaosia. > TAKUUEHDOT Kaikki laitteemme on testattu huolella ja niillä on takuu valmistusvir- heiden osalta voimassa olevan lainsäädännön mukaisesti (vähintään 12 kuukautta). Takuu alkaa ostopäivästä. Mikäli painepesuria tai sen varusteitakorjataan takuuaikana, mukaan tulee laittaa kopio kuitista. Takuu on voimassa ainoastaan seuraavissa tapauksissa: - Ky- seeessä on materiaali- tai valmistusvirheet. -Tässä käyttöoppaassa annettuja ohjeita on tarkasti noudatettu. - Korjaukset ovat valtuu- tettujen korjaajien suorittamia. - Alkuperäisiä varusteita on käytetty. - Painepesuria ei ole kuormitettu liikaa; se ei ole altistunut kolhuille, putoamisille tai jäätymiselle. - Ainoastaan puhdasta vettä on käytetty. - Painepesuria ei ole vuokrattu tai muuten käytetty liiketoiminnassa/ ammattilaistoiminnassa. Takuu ei koske seuraavia: - Normaalisti kuluvat osat. - Korkeapaine- putki ja lisävarusteet. - Vahingossa tapahtuneet vauriotkuljetuksen, huolimattomuuden taisoveltumattoman käsittelyn seurauksena tai virheellisen tai sopimattoman käytön ja asennuksen seurauksena, jotka eivät vastaa käyttöohjeissa annettuja huomiosanoja. - Takuu ei kata mahdollista toimivien osien puhdistusta. Takuukorjaukseen kuuluu viallisten osien vaihto, kun taas postitus ja paketointi eivät ta- kuun piiriin kuulu.Takuu ei kata myöskään laitteen vaihtoa ja takuun pidennystä sattuneen vian seurauksena. Valmistaja ei ole vastuussa mahdollisista ihmisille tai esineille aiheutuneista vahingoista, jotka johtuvat huonosta asennuksesta tai laitteen epätäydellisestä käy- töstä. VAROITUS!Viat, kuten reikiintyneet suuttimet, koneiden pysäh- tyminen kalkinmuodostuksen vuoksi, vaurioituneet lisävarusteet (esim. taittunut putki) ja/tai koneet, joissa ei ole vikojaEIVÄT KUULU TAKUUN PIIRIIN. > KÄSITTELY Lain mukaan (yhdenmukaisesti sähkö- ja elektroniikkalait- teita koskevan EU:n direktiivin 2002/96/EY kanssa päivä- määrältä 27 tammikuuta 2003 sekä niiden EU:n jäsenvaltioiden, jotka ovat toimeenpanneet kyseisen direktiivin, lainsäädännön kanssa) sähkö- tai elektroniikkalaitteen omistajan ei tule hävittää tätä tuo- tetta sähkö/elektroniikkavarusteineen kiinteänä kotitalousjätteenä vaan tuote tulee viedä toimittaa vartavastaisiin kierrätyskeskuksiin. Tuote voidaan hävittää viemällä se suoraan jakelijalle ostamalla tilalle uuden, vanhaa tuotetta vastaavan tuotteen. Tuotteen hylkääminen luontoon saattaa aiheuttaa vakavia vahinkoja ympäristölle ja ihmis- ten terveydelle. Kuvassa oleva merkintä esittää yhdyskuntajäteastiaa, johon laitetta ei saa missään tapauksessa laittaa. Direktiivin 2002/96/ EY osoitusten ja eri Yhteisön maiden lainsäädösten noudattamatta
