GEBRUIKSAANWIJZING D25722 DEWALT

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie makeen DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

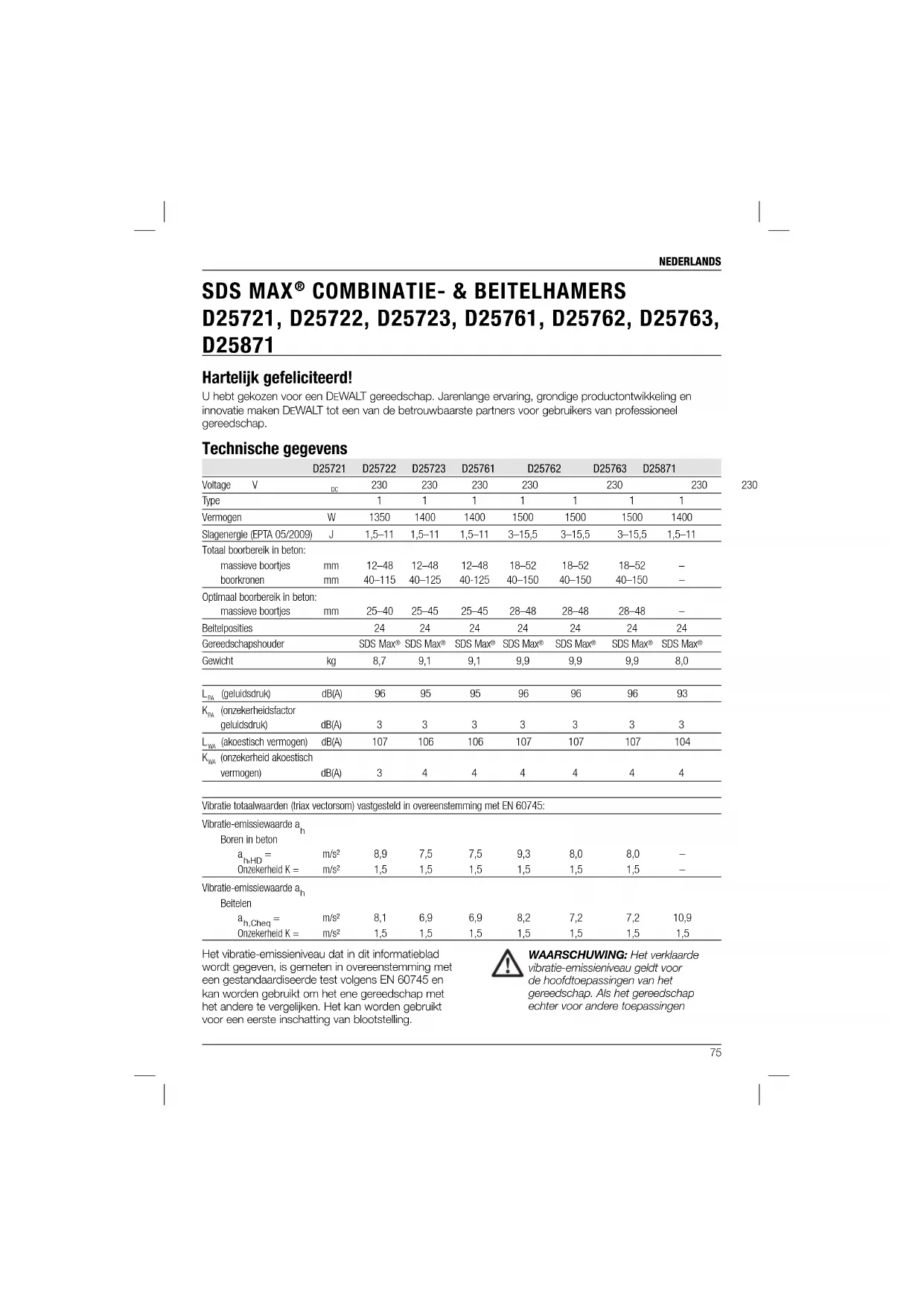

Technische gegevens

	D25721	D25722	D25723	D25761	D25762	D25763	D25871
Voltage V	DC	230	230	230	230	230	230
Type		1	1	1	1	1	1
Vermogen	W	1350	1400	1400	1500	1500	1400
Slagenergie (EPTA 05/2009)	J	1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	3-15,5
Totaal boorbereik in beton:
massieve boortjes	mm	12-48	12-48	12-48	18-52	18-52	18-52
boorkronen	mm	40-115	40-125	40-125	40-150	40-150	40-150
Optimal boorbereik in beton:
massieve boortjes	mm	25-40	25-45	25-45	28-48	28-48	28-48
Beitelpositiones		24	24	24	24	24	24
Gereedschapshoender		SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Gewicht	kg	8,7	9,1	9,1	9,9	9,9	9,9
LPS(geluidsdruk)	dB(A)	96	95	95	96	96	93
KPS(onzekerheitsfactor geluidsdruk)	dB(A)	3	3	3	3	3	3
Lw(akoestisch vermogen)	dB(A)	107	106	106	107	107	104
Kw(ankoestisch akoestisch vermogen)	dB(A)	3	4	4	4	4	4

Vibratie totaalwaarden (triax vectorsom) vastgeseld in overeenstemming met EN 60745:

Vibratie-emissiewaarde \( a_h \) Boren in beton
\( a_{h,HD} = \)	m/s2	8,9	7,5	7,5	9,3	8,0	8,0	-
Onzekerheid K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	-
Vibratie-emissiewaarde \( a_h \) Beitelen
\( a_{h,Chcq} = \)	m/s2	8,1	6,9	6,9	8,2	7,2	7,2	10,9
Onzekerheid K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Het vibratie-emissieniveau dat in dit infomatieblad worden gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebrukt om het ene gereedschap met het andere te vergelijk. Het kan worden gebrukt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verkaarde vibrationé-emssieniveau geldt voor de hooftoepassingen van het gereedschap. Als het gereedschap beschuer voor andere toepassingen

NEDERLANDS

word gebrukt, dan wel met andere accessoires of slecht wordt onderhoden, kan de vibratie-emissie verschellen. Dit kan het blootstelling niveau aanzienlijk verhogen gedurende de totale arbeitsduer.

Een inschatting van het blootstellingniveau aan vibratieClient ook to worden overwogen wanner het gereedschap wordt uitgeschakeld of als het aan staat maar geen daedwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeitsdur.

Stel aanvullende verilgheidsmaatregeler2000/14/EG Elektrische betonbreker (in de hand op om de operator te beschermen m < / = 15kg, Annex VIII; TUV Rheinland Product tegen de efecten van vibratie, zoals: Safety GmbH (0197), D-51105 Köln, Germany, onderhoud het gereedschap en de Erkend Orgaan ID Nr.: 0197 accessoires, houd de handen warm, Niveau van akoestisch vermogen volgens organisatie van werkpatronen. 2000/14/EG (Artikel 12, Annex III, Nr. 10: m < / =

Zekeringen

Europa 230 V gereedschappen 10 Ampere, hoofdstroom

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geoff een dreigend
gevaar aan dat, indien dit nicht worden
voorkomen, leidt tot de dood of ernstig letseL

WAERSCHUWING: Geeft een möglichke
gevaar aan dat, indien dit Niet worden
voorkomen, kan leiden tot de dood of
ernstig letsel.

VOORZICHTIG: Geeft een möglichke
gevaanlijke situation aan die, indien dit nicht
wordt voorkomen, zou kuren leiden
tot gering of matig letse!.

OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien Niet voorkomen, schade aan goederen kan vergoorzaken.

Veroorzaken. Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar.

EG verklaring van overeenstemming

RICHTLLIN VOOR MACHINES

SDS MAXCOMBINATIE- & BEITELHAMERS

D25721, D25722, D25723, D25761, D25762, D25763, D25871

DEWALT verkaart dat deze producten zoals beschreibennder Technische gegevens inovereenstemming zijn met:2006/42/EG,EN 60745-1,EN 60745-2-6.

D25871

2000/14/EG Elektrische betonbreker (in de handl m < / = 15kg, Annex VIII; TUV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Erkend Orgaan ID Nr.: 0197

Niveau van akoestisch vermogen volgens 2000/14/EG (Article 12, Annex III, Nr. 10; m <= 15 kg)

Lw (gemeten geluidsvermogenniveau) dB 101 Lw (gegarandeerd geluidsvermogenniveau) dB 105

Deze producten voldoen ook aan Richtlij 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op dechterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Grossmann

D-65510, Idstein, Duitsland

14.05.2014

SCHUWING: Lees de

instructiehandleiding om het risico op letse! te verminderen.

NEDERLANDS

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan
leiden tot een elektrische schok, brand
en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst aanuw (met een snoer) op de netspanning aangesloten elektrische gereedschap ofaar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor angulukken.
b) Bedien elektrische gereedschappen nicht in een explosieve omgeving, zaals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen kuren doen ontbranden.
c) Houd kinderen en omstanders op een afstand verwijl u een elektrisch gereedschap bedient. Als u worden afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervliaktes zoals buizen, radiatoren, fornuizen en ijskosten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaarm geard is.
c) Stel elektrisch gereedschap Niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoegt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact

te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderden. Beschadigde snoeren of snoeren die in de war zich verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, verminder het risico op een elektrische schok.
1) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) PERSONOONLIJKE VEILIGHEID

a) Blij alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onplettendheidijdens het bedieren van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschemende uitrusting. Draag altiijd oogbescheming. Beschemende uitrusting zoals een stofmasker, antislip veilgheidsschoenen, een helm, of gohoorbescheming gebrukt in de juiste omstandigheden za het risico op personlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de,off (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of rond Draagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden to整个人lijk letse!.
e) Rek u Niet te ver uit. Blijf altiijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtte situatues.

NEDERLANDS

1) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar konnen door bewegende delen worden gegren.
g) Als er in apparaten worden voorzien voor het aansliuten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat这点e correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gesvaren verminderen.

4) GEBRUK EN VERZORGING VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toeping. Het juiste elektrische gereedschap voert de werkzaamheden better en veiliger uit waaroor het is ontworpen.
b) Gebruik het gereedschap Niet als de schakelaar het Niet aan en uit kan zetten. Ieder gereedschap dat Niet met de schakelaar kan worden bediend is gevaartijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/ of neem de accu uit het gereedschap voordat u aanpassingen uityoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijkepreventie veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat Niet worden gebruikt buiten het bereik van kinderen en laat Niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedieren. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controller op verkerde utilijning en het gripen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap nadelig hunnen beinvoelden. Zorg dat het gereedschap voor gebruik worden gerepareerd als het beschadigd is. Veel ontgelukken worden verroorzaakt door slecht onderhonden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhoden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waar bij u rekening houdt met de werkomstandigheden en de werkzaamheden die dieren te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik,{kunnen leiden tot een gevaarlijke situatie.

5) SERVICE

a) Zorg dat u gereedschap worden onderhouden door een erkende reparateur die uitsluitend identieke verwangende onderdelen gebruikt. Dit zorgtervoordat deveilghed van het gereedschap bliftgegarandeerd.

Aanvullende veiligheidsinstrcties voor Boorhamers

• Draag gehoorbescherming. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de hulphandgre(e)p(en) als die bij het gereedschap worden geleverd. Veries van contrôle kan leiden tot persoonlijk letsei.
• Houd het gereedschap alleen vast aan geisoleerde oppervlakken als u een handeling UITvoert waar bij het accessoire van het zaaggereedschap in contact kan komen met verborgen bedrading of het eigien netsnoer. Accessoires van zaaggereedschap die in contact komen met bedrading die onder stroom staat, kuren metalen onderdelen van het gereedschap onder stroom zetter en de gebruiker een elektrische schok gezven.

Overige risico's

De volgende risico's horen bij het gebruik van boorhamers en beitelhamers:

• Verwondingen die worden veroorzaakt door het aanraken van de draaiende delen of hete delen van het gereedschap

Ook al worden de relevante veiligheidsvoorschriften en de veiligheidsvoorzieningen toegepast, bepaalde risico's können nicht worden vermeden. Dit zich:

• Gehoorbeschadiging.
• Een risico van het klemmen van de vingers waanseer het accessoire worden gewisseld.
• Gevaren voor de gezondheid die wordenveroorzaakt door het inadernen van stofdat ontstaat bij het werken in beton en/ofmetselwerk.

NEDERLANDS

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

De datumcode (w), die ook het�k van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2014 XX XX

Jaar van fabricage

Inhoud van de verpakking

De verpakking bevat:

1 Boorhamer (D25721, D25722, D25723, D25761, D25762, D25763)
of
1 Beitelhamer (D25871)
1 Zijhandgreep
1 Transportkoffer (alleen voor K-modelen)
1 Puntbeitel (alleen D25871)
1 Gebruiksaanwijzig
1 Uitvergrote tekening

• Controller of het gereedschap, de onderdelen of accessoires möglichzijk,zijn beschadigdtijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gelebruikt.

Beschrijving (afb.1A, 1B, 2A, 2B)

gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letseI tot gevolg hebben.

a. Aan/uit-schakelaar (D25721, D25722, D25723, D25761, D25762, D25763)
Aan/vuit-kantelschakelaar (D25871)
b. Vergrendelknop (D25721, D25722, D25723, D25762, D25763)
c. Zijhandgreep
d. Hoofdhandgreep
e. Actieve vibratiebeheersing

f. Standenselectieschakelaar
g. Kiezer elektronische sneltheids- en slagregeling
h. Klemwiel
i. Zijhandgreepklem
j. Stalen ring
k. Bus
1. Gereedschapshouder
m. Pen
n. Kraag
o. Vergrendelmof
p. Zijhandgreepknop

GEBRUKSDOEL

D25721, D25722, D25723, D25761, D25762, D25763

Uw boorhamer is ontworpen voor professionele boor- en beiteltoepassingen.

D25871

Uw beitelhamer is ontworpen voor professionele afbik-, beitel- en slooptoepassingen.

NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze hamers zich professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedieren.

NEDERLANDS

• Dit product is Niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysielseke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/ of kennis of bekwaamheden, als dat Niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen maynoot alleen worden gelaten met dit product zDat ze ermee zouden+kunnen spelien.

Functie langzame start

D25722, D25723, D25761, D25762, D25763

Met de functie Langzame Start kan het gereedschap de snelheid langzaam opbouwen en zo worden voorkomen dat bij het starten het boortje weglooptuit de bedoede boorpositie.

De functie Langzame Start vermindert ook de onimdellolijke koppelireactie die worden overgebracht op de tandwieten en de gebruiker als de boorhamer worden gestart met het boortje in een bestaand gat.

Elektronische Snelheids- en Slagregeling (afb. 1, 3)

De elektronische snelheids- en slagregeling (g) biedt de volgende voordelen:

• gebruik vankleinere accessoires zonder het risico van breuk;
• minimaal afbreken bij het beitelen of boren in zachte of brosse materialen;
• optimale controle over het gereedschap voor nauwkeurig beitelen.

WAARSCHUWING: De gebruiker moet
tijdens het werkden het gereedschap
altijd stevig vasthouden.

De koppelbegrenzende koppeling verminder de maximale koppelreactie die worden overgebracht op de gebruiker in het geval dat de boor vastloopt. De functie voorkomt ook dat de overbrenng en de elektrische motor vastlopen.

KENNISGEVING: Schakel het gereedschap aktijd uit voordat u de koppelregeling wijzig ontdat, als u dat Niet doet, beschadiging van het gereedschap het gevolg kan zich.

VOLLEDIGE KOPPELREGELING (COMPLETE TORQUE CONTROL - CTC) (AFB.3) D25722/D25762

Volledige Koppelregeling (Complete Torque Control -CTC) hereby degebruiker een mechanische koppeling in twee stadia met opties voor het aanpassen van het koppel. Door het koppel aan te passen krijt meneer controle voor diverse applications.

In de lage instelling (40 Nm) kan het gereedschap werken op een lager koppel niveau en dat levert een verbeterde controle op voor heel boortoepassingen in massief materiaal. De hoge instelling (80 Nm) is beschikbaar voor veeleisender toepassingen zoals ringboren en werken met boren van een groe diameter.

Raadpleeg De Mechanische koppeling in twee stadia instellen voor meer informatie.

ULTIEME KOPPELREGELING (ULTIMATE TORQUE CONTROL - UTC)

D25723/D25763

Behalve de mechanische koppeling in twee
stadia niedt Ultieme Koppelregeling (Ultimate
Torque Control - UTC) de gebruiker更加 comfort
en verilgheid door middel van een inteme, anti-
rotatietechnologie die, als de gebruiker de controle
over de hamer verliest, dat kan waarnemen.
Wanneer wordit waargenomen dat de boor
vastloopt, worden het koppel en de snelheid
ogenblikelijk verminderd. Deze functie voorkomt dat
hetgereedschap zich kan ronddraien en dat kaakt
dat er minder Polsblessures voorkommen.

De gele indicate-l-LED (s) voor de slijtage van de koolborstels gaat branden wanneer de koelborstels bijna zich versleten en dat duidt aan dat het gereedschap binnen de volgende 8 uren van gebruik moet worden nausezien.

D25721,D25722,D25723,D25761,D25762,D25763

De rode service-indicatie-LED (r)Gaat branden als de vergrendellkop (b) wordt gebruikt in een andere stand dan de afbakstand. Op modellen die zich voorzien van Ultimate Torque Control (UTC), gaat de rode indicatie-LED (r) branden als de anti-rotatievoorziening worden geactiveerd. De rode indicatie-LED begint te knipperen als er een storing in het gereedschap optreedt of als de koolborstels geheel zich versleten (raadpleeg Koolborstels onder Onderhoud).

D25871

De rode service-indicatie-LED (r)Gaat branden als er iets mis is met het gereedschap of als de koolborstels volledig zich verstelen (raadpleeg Koolborstels bij Onderhoud).

Volledig Vibratiegedempte Hoofdhandgreep (afb.1)

De dampers in de hoofhandgreep (d) absorberen de trillingen voordat ze worden doorgegeven aan de gebruiker. Dit zorgt voor een beter gebruiksscomfort tijdens het werkem met het gereedschap.

De elektrische motor is slechts voor een voltage ontworpen. Controller als de stroomvoortiening overeenkomt met de voatge op hetype PLAatje.

Uw DEWALT gereedschap s dubbel geisoleerd in overeenstemming met EN 60745; daerom is geen aarding nodig.

Als het stroomsoer is beschadigd, moet het worden verwangen door een specialegeprepareerd snoor dat leverbaar is via de DwALT servicedienst.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie technische geveens). De minimale geleidergrootte is 1.5mm^3 de maximale lenghte is 30m

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het risico van letsel, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaatst of verwijdert, voordat u aanpassingen anbrentg of een andere opstelling kiest of wanneru reparatives uitvoert. Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letsel zou het gezolg kuren zich als het gereedschap per ongeluk worden gestart.

WAARSCHUWING: Boortjes hunnen
heet zich en u kunt better handschoenen
dragen wanneer u boortjes verwisselt of
uiftneem zodat u zich nicht bezeeert.

De zichhandgreep monteren enplaatsen (afb. 2A, 2B)

De zijhandgreep (c) kan aan een van beiden zichden van de machine worden gemonteerd voor zowelrechtshandige als linkshandige gebruikers.

WAARSCHUWING: Bedien het gereedschap altijd met de zijhandgreep op de juiste wijze gemonteerd.

D25721, D25722, D25723, D25761, D25762, D25763 MONTAGE IN DE VOORSTE POSITIE (AFB. 2A)

1. Klik de stalen ring (j) over de kraag (n) ache ter de gereedschapshouser (l). Knijp de beiden uiteinden naar elkaar toe, monteer de bus (k) en plaats de pen (m).
2. Plaats de klem van de zijhandgreep (i) en schroef het klemwiel (h) erop. Draai het Niet vast.

WAARSCHUWING: Wanner de klem van de zijhandgreep eenmaal is gemonteerd, mag deze nooit meer worden verwijderd.

1. Schroef de zijhandgreep (c) in de bus (k) en nervolgens in het klemwiel. Zet stevig vast.
2. Draai de montagevoorziening van de zichhandgreep in de gewenste positie. Wij adviseren u bij het horizontaal boren met een zware boor voor optimale controle de zichhandgreep in een hoek van onceveer 20^ teplaatsen.
3. Vergrendel de montagevoorziening voor de zijhandgreep door het klemwiel vast te draaien (h).

D25871 (AFB. 2B)

1. Schroef de knop van de zijhandgreep (p) los.
2. Schuif de zijhandgreep op de machine waar bij u de stalen ring (j) in het montagegegebied (y) plaatst. De juiste positie van de zijhandgreep isCUSden dekop en het midden van de buis.
3. Stel de zijhandgreep (c) af in de gewenste hoek.
4. Schuif en draai de zichhandgreep in de gewenste positie.
5. Vergrendel de zichhandgreep op+zijn plaats door de knop (p) aan te draaien.

SDS MaxTM-accessoires plaatsen en verwijderen (afb.1,4A,4B)

Deze machine maakt gebruik van SDS Max®-boren en -beitels (in de inzet in afbeiding 4B ziet u een dwarsdoorsnede van een SDS Max® boorschacht).

1. Maak de boorschacht schoon.
2. Trek de vergrendelmof (o) maar achefteren en plaats de boorschacht.
3. Draai het boortje iets totdat de mof op zich plaats klikt.
4. Controller dat het boortje goed is vergrendeld door eraan te trekken. Voor de boorhamerfunctie要去h het boortje enkele centimeters axiaal kunnen bewegen wannier het is vergrendeld in de gereedschapshouser.

NEDERLANDS

1. U kunt het boortje verwijderen door de vergrendelmof/-kraag (o) wat maarachten te trekken en het boortje uit de gereedschapshouser (I) te trekken.

De werkstand selecteren (afb. 1)

T Hamerboren: D25

D25763

voortoepassingen in beton, baksteen, natuursteen, metselwerk.

Alleen kloppen :

voortbeitel- en slooptoepassingen. In\ deze stand kunt u het gereedschap\ gebruiken als hefboom voor het bevrijden\ van een vastgelopen boortje.

1. U kurz de bedieningsstand selecteren door de standenselectieschakelaar (f) te draaien maar het symbool van de stand van uw keuze.
   Het za misschien nodig zich de gereedschapshouser (f) wat te draaien zodat de standenselectieschakelaar (f) de positie 0an passeren.
2. Controller dat de standenselectieschakelaar (f) is vergrendeld.

De beitelpositie indexeren (afb. 5)

De beitel kan worden geindexeerd en vergrendeld in 24 verschillende posities.

1. Draai de standenselectieschakelaar (f) totdat\ deze maar de positie Ovist.
2. Draai de beitel in de positie van uw keuze.
3. Zet de standenselectieschakelaar (f) in de positie "alleen kloppen."
4. Draai de beitel totdat unde is vergrendeld.

De kiezer voor Elektronische Snelheids- en Slagregeling instellen (afb. 1, 3)

Draai de kiezer (g) aan het gewenste niveau. Draai de kiezer omhoog voor hogere spelheid en omlaag voor lagere spelheid. Het vinden van de instelling die u nodig heb, is een kwestie van ervaring, bijv.

• bij het beitelen of boren in zachte,rosse materialien of wonneer u zo min mogelijk wiltuitbreken, zet u de kiezer in een lage stand;
• bij het breken of boren in hardere materialen zet u de kiezer in een hogere stand.

De Mechanische koppeling in tweestadia instellen (afb. 3)

D25722, D25723, D25762, D25763

OPMERKING: Schakel het gereedschap
altijd uit voordat u de koppelregeling
wijdigt,ondat,alsudat Niet doet,
beschadiging van het gereedschap het
gevolg kan zijn.

Verplaats de koppelregelhefboom (I) maar de stand 40 Nm of 80 Nm, afhankelijk van wat de toepassing vlaagt.

Koppelingsinstalling 40 Nm (u) is ontworpen voor de meeste boortoepassenen en is ontworpen voor een gemakkelijker ontkoppeling wanneer de boor stuit op betonijzer of dergelijkke materialen.
Koppelingsinstalling 80 Nm (v) is bedoeld voor toepassingen die een hoger koppel vragen zoals boorkronen en het boren van diepe gaten en is ontworpen voor ontkoppeling bij hogere koppelwaarden.

OPMERKING: Als het Niet lukt de positie 80 Nm te selecteren, maar de unit dan onder belasting werkken en probeer het nog eens.
ledere keer dat de stekker van het gereedschap in het stopcontact worden gestoken, wordt automatisch koppelingsinsteling 1,40 Nm (u) ingeschakeld, de meest gevoelige instelling.

BEDIENING

Gebruiksaanwijzing

CHUWING: Houd u altijd

aan de veiligheidsinstructies en van toepassing zijnde voerschriften.

WAARSCHUWING: Beperk het risico van letsel, zet de unit uit en trek de stekker uift het stopcontact voordat u accesiores plaast of verwijdert, voordat u aanpassingen aanbrengt of een andere opstelling kiest of wanneru reparatives uitvoert.

Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letsel zou het geolg hunnen zich als het gereedschap per ongeluk worden gestart.

WAARSCHUWING: Boartjes hunnen
heet zich en u kunt better handschoenen
dragen wanner u boartjes verwisset of
ulnreemt zodat u zich nicht bezeeert.

• Let goed op de locatie van leidingen en bedrading.
• Oefenuitsluitend zachtedruk op het gereedschap uit (ongev.20 kg).Al teveel krachtversnelt het boren nicht maar maakt dat het gereedschap mindergood presteert en minder lang meegaat.
• Houd het gereedschap aktijd stevig met beiden handen vast en zorgelijk voor dat u stevig staat. Bedielen het gereedschap aktijd met de zijhandgreep op de juiste wijze gemonteerd.

OPMERKING: Bedrijftstemperatuur is -7° tot +40°C
Wanner u het gereedschap gebruikt buiten dit temperatuurbereik za het minder lang meegaan.

Juiste handpositie (afb. 6)

WAARSCHUWING: Beperk het risico
van ernstig persoonlijk letsel, houd
ALTijd uw handen in de juiste stand,
zoals worden getoond.

WAARSCHUWING: Beperk het risico van ernstig personlijk letsel, houd het gereedschap ALTJD stevig vast en wees voorbereid op een plotselinge reactie.

Voor een juste positie van de handen zet u een hand op de zijhandgreep (c) en de andere op de hoofdhandgreep (d).

In- en uitschakelen (afb. 1)

D25721, D25722, D25723, D25761, D25762, D25763

U kunt het gereedschap in werkig zetten door de Aan/Uit-schakelaar (a) in te drukken.

Als u het gereedschap wilt stoppen,That u de Aan/ Uit-schakelaar los.

D25721, D25722, D25723, D25762, D25763

Met de vergrendelknop (b) kurz u de Aan/Uit-schakelaar (a) vergrendelen in de stand voor alleen beitelen. Als u de vergrendelknop bedient tijdens het boren, schakelt het gereedschap zichelft uit.

U kunt het gereedschap in werkig zetten door de Aany/uit-schakelaar (a) in te drukken.

Om het gereedschap te stoppen,That u de schakelaar los.

U kunt het gereedschap zonder onderbreking gebruiken als u de schakelaar (a) maar beneden gedrukt houdt, op de vergrendelknop (b) omhoog schuift en de schakelaar loslaat.

U kunt het gereedschap dat ononderbroken werkt,
laten stoppen door kort op de schakelaar te drukken
en deze los teLATen. Schakel het gereedschap algijd
uit runawayer het werk is voltooid en voordat u de
stekker ut het stopcontact trekt.

D25871

U schakelt het gereedschap in door de Aan/Jit-kantelschakelaar (a) aan de onderzijde in te drukken.

U stopt het gereedschap door de Aan/Uit-kantelschakelaar aan de bovenzijde in te drukken.

Hamerboren

U kunt het gereedschap inschakelen door op de Aan/Jit-schakelaar (a) te drukken.

Om het gereedschap te stoppen, laat u de schakelaar los.

Boren met een Massief boortje (afb. 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Plaats het geschikte boortje.
2. Zet de standenselectieschakelaar (f) in de positie voor hamerboren.
3. Stel de kiezer voor elektronische spelheids- en slagregeling (g) in.
4. Monteer de zijhandgreep en stel deze af (c).
5. Markeer deplaats waar u het gat wilt boren.
6. Plaats het boortje op de plek en schakel het gereedschap in.
7. Schakel het gereedschap algid uit wanner het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

Boren met een boorkroon (afb. 1)

1. Plaats de geschichte boorkroon.
2. Monteer de centerboor in de boorkroon.
3. Zet de standenselectieschakelaar (f) in de positie voor hamerboren.
4. Draai de kiezer voor elektronische snelheidsen slagregeling (g) in een stand voor een gemiddelde of hoge snelheid.
5. Monteer de zichandgreep en stel deze af (c).
6. Plaats de centerboor op de plek en schakel het gereedschap in. Boor tot de boorkroon ongeveeer 1 cm in het beton dringt.
7. Stop het gereedschap en verwijder de centerboor. Plaats de boorkroon weer in het gat en ga door met boren.

NEDERLANDS

1. Wanneer u boort door een structuur die dikkker is dan de diepte van de boorkroon, breek dan met een regelmatige tussenpozen een Ronde cilder van beton of de kern binnen in de boorkroon weg.
   U kunt voorkomen dat beton rond het gat afbreekt, door eerst een gat met de diameter van de centerboor volledig door de structuur te boren. Boor volvogens de kem van twee kanten tot halverwege UIT.
2. Zet het gereedschap altijd uit wanneer het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

Afbikken en beitelen (afb. 1)

1. Zet de geschikte beitel in en draai deze met de hand vast in een van de 24 posities.
2. Zet de standenselectieschakelaar (f) in de positie voor alleen klopen.
3. Stel de kiezer voor elektronische能力和 en slagregeling (g) in.
4. Monteer de zijhandgreep en stel unde af (c).
5. Zet het gereedschap aan en begin met het werk.
6. Zet het gereedschap altijd uit wanneer het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

ONDERHOUD

Uw elektrisch gereedschap van DEWALT is ontworpen voor gebruik geduurende langeijd met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de jeiste zorg voor het gereedschap en regelmatig schoonmaken.

WAERSCHUWING: Beperk het risico van letset, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaatst of verwijdert, voordat u aanpassingen anbrentg of een andere opstelling kiest of wanneru reparatives uitvoert. Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letset zou het gewolg kuren zich als het gereedschap per ongeluk worden gestart.

Er kan aan deze machine door de gebruiker geen onderhoud worden uitgevoerd. Breng het gereedschap maar een erkende DEWALT-reparatiemoneur na ongeveer 150 bedrijsuren. Neem contact op met een erkende DEWALT-reparatiemoneur als er zich voor dieijd problemen voordoen.

Koolborstels (afb. 3)

De koolborstels können nicht door de gebruiker worden verrangen. Breng het gereedschapaar een erkende DEWALT-reparatiemonteur.

De gele indicateie-LED (s) voor de slijtage van de koolborstels gaat branden wonneer de koolborstels bijna zijn versleten. Na nog eens 8 uren gebruik of nadat de borstels volledig�in versleten, schakelt de motor zichzelfuiit.

Er moet onderhoud aan het gereedschap worden uitgevoerd zodia de service-indicatie-LED (r)Gaat branden.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vui en stof
uit de hoofdbehuzing met droge lucht, zo waak u ziet dat vuil zich in en rond de luchtopeningen ophoort. Draag goedgekeurde oogbescheming en een goedgekeurd stofmasker als u deze procedure utvoert.

WAARSCHUWING: Gebruik nooit oplosmiedelen of andere bijtende chemicalien voor het reinigen van Niet-metalen onderdelen van het gereedschap. Deze chemicalien kannen het materiaal dat in dieze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zoep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit ing onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien
accessoires die nicht door DEWALT,zijn aangeboden Niet met dit product zijn getest, kan het gebruik van dergelijkte accessoires met dit gereedschap gevaarlijk,zijn. Om het risico op letsel te verminderen diert uuitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Diverse typen SDS Plus® boren en beitels+zijn als optie leverbaar.

Bescherming van het milieu

Gescheiden afvalinzameling. Dit product mag Niet bij het normale huishoudelijk afval worden aangeboden.

Als u op een dag bemerkt dat uw DEWALT product verwangen dient te worden of dat u er verdier geen gebruk meer van maakt, mag u het nicht als normala huishoudelijk afval aanbieden. Bied dit product aan bij de geschieiden afvalinzameling.

Gescheiden inzameling van gebruikte producten of verpakkingen maakt het可想而知 dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiing te voorkomen en verminder de vraag naar grondstoffen.

Plaatselijke bepalingen voorzien möglich in de gescheden inzameling van elektrische productenuit een huishouden, op stedelijkine inzamelingspunten of bij de detailhandelaar waar u een新产品 aanschaft.

DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te makeen uw product a.u.b. terug maarijdere erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoekeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DEWALT reparateurs en volledige details over once after sales service zich ook te vinden op internet via: www.2helpU.com.

GARANTIE

DEWALT vertrouwt op de kwaliteit van zich producten en biédt professionele gebruikers van het producteen uiststekende garantie.Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker, of uw wettelijk rechten als een particuliere, Niet-professionele gebruiker, en is op geen enkele wijze van invoed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstatesen van de Europese Unie en de Europese Vrijhandelszone.

30 DAGEN NIET GOED GELD TERUG GARANTIE

Als u niel geheel levreden bent over de prestaties van uw DEWALT-gereedschap, kut u dit compleel met de originele onderdelen, zoals u het heb aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of gegen restitutie van het aankoopbedrag. Het product mag niet in onredelijkke mate+zijn versleten en u dient een aankoopbewijs te overleggen.

- EEN JAAR Gratis ONDERHOUDSDCONTRACT

Als onderhouds- of servicewerkzaamheden nodig maar voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt urecht op eenaar Gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overlegen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

EEN JAAR VOLLEDIGE GARANTIE

Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materiaalen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defeche onderdelen Gratis te verwangen of -aar once beordeling - het apparaat Gratis te verwangen, op voorwaarde dat:

• Het product nicht verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondermomen door Niet-geautorieerde Personen;
  U een aankoopbewijs=kunt overleggen;

• Het product compleet met alle originele onderdelen worden geretoumeerd.

Als u aanssprak wilt make np de garantie, neem dan contact op met uw leverancier of zoek het officiele DEWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiele DEWALT-servicecentra en volledige details over once after-sales-service zich in ook te vinden op internet via: www.2helpU.com.

SDS MAX® KOMBINASJONS-OG MEISELHAMMER D25721, D25722, D25723, D25761, D25762, D25763, D25871

Gratuler!

Du har valgt et DEWALT-verktoy. Mange ars erfaring, grundig produktutviking og innovasjon gjor DEWALT til en meget paliitelig partner for profesjonelle brukere av elektrisk verktoy.

Tekniske data

	D25721	D25722	D25723	D25761	D25762	D25763	D25871
Spenning V	230		230	230	230	230	230
Type	1	1	1	1	1	1	1
Inngangseffekt	W	1350	1400	1400	1500	1500	1400
Slagkraft (EPTA 05/2009)	J	1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	1,5-11
Total boreomräge i belong:
solide bor	mm	12-48	12-48	12-48	18-52	18-52	-
kjernebor	mm	40-115	40-125	40-125	40-150	40-150	-
Optimal boreomräge i belong:
solide bor	mm	25-40	25-45	25-45	28-48	28-48	-
Möselposisjoner	24		24	24	24	24	24
Redskapholder	SDS Max®		SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Vekt	kg	8,7	9,1	9,1	9,9	9,9	8,0
LPA (lydtrykk)	dB(A)	96	95	95	96	96	93
KPA (lydtrykk usikkerhet)	dB(A)	3	3	3	3	3	3
LVA (lydeffekt)	dB(A)	107	106	106	107	107	104
Kw (lyddefekt usikkerhet)	dB(A)	3	4	4	4	4	4
