KOMPLETT MOMENTKONTROLL (CTC) (FIG. 3) D25722/D25762

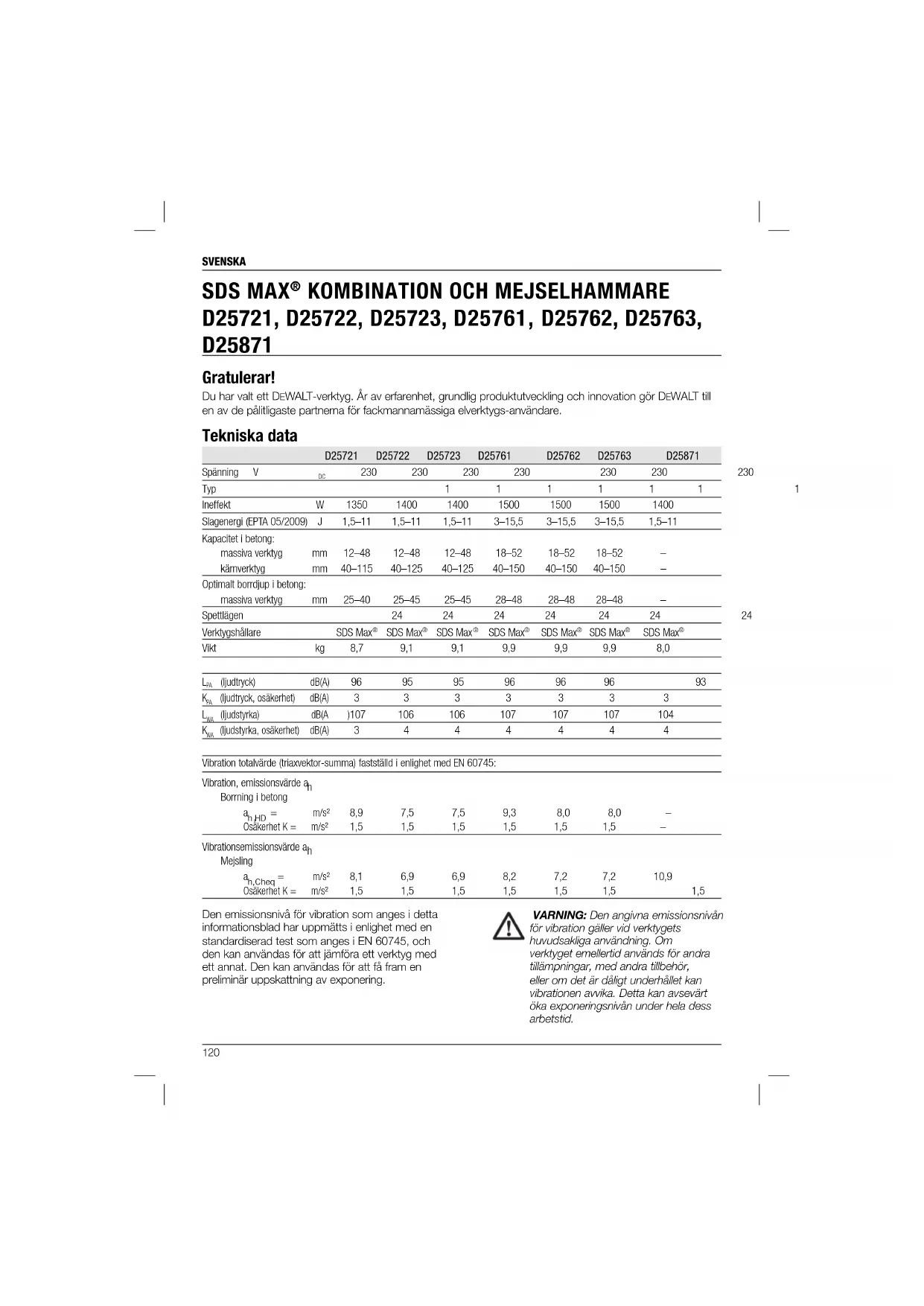

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktuveckling och innovation gör DEWALT till en av de pälitigaste partnema für fackmannamässiga elverktygs-användare.

Tekniska data

	D25721		D25722		D25723		D25761		D25762		D25763		D25871
Spänning V	DC	230		230		230		230		230		230		230
Typ						1		1		1		1		1
Ineffect	W	1350		1400		1400		1500		1500		1500		1400
Slagenergi (EPTA 05/2009)	J	1,5-11		1,5-11		1,5-11		3-15,5		3-15,5		3-15,5		1,5-11
Kapacitet i belong:massiva verktyg	mm	12-48		12-48		12-48		18-52		18-52		18-52		-
kärnverktyg	mm	40-115		40-125		40-125		40-150		40-150		40-150		-
Optimalt borrdjup i belong:massiva verktyg	mm	25-40		25-45		25-45		28-48		28-48		28-48		-
Spettlägen				24		24		24		24		24		24
Verktygshällare		SDS Max\( ^{a,b} \)		SDS Max\( ^{a,b} \)		SDS Max\( ^{a,b} \)		SDS Max\( ^{a,b} \)		SDS Max\( ^{a,b} \)		SDS Max\( ^{a,b} \)		SDS Max\( ^{a,b} \)
Vikt	kg	8,7		9,1		9,1		9,9		9,9		9,9		8,0
\( L_{x_i} \)(ludtryck)	dB(A)	96		95		95		96		96		96		93
\( K_{x_i} \)(ludtryck, osakerhet)	dB(A)	3		3		3		3		3		3		3
\( L_{x_i} \)(ludystyrka)	dB(A)	107		106		106		107		107		107		104
\( K_{x_i} \)(ludystyrka, osakerhet)	dB(A)	3		4		4		4		4		4		4

Vibration totalvare (triaxvektor-summa) faststald I enllghet med EN 60745:

Vibration, emissionsvärde ah
Borning i betong
ah,HD=	m/s2	8,9	7,5	7,5	9,3	8,0	8,0	-
Osäkerhet K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	-
Vibrationsemissionsvärde ah
Mejsling
ah,Cheq=	m/s2	8,1	6,9	6,9	8,2	7,2	7,2	10,9
Osäkerhet K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5		1,5

Den emissionsniva for vibration som anges i detta informationsblad har uppmatts i enlighet med en standardiserad test som anges i EN 60745, och den kan anvandas for att jamfora ett verktyg med ennatt. Den kan anvandas for att ffram en preliminar uppskattning av exponering.

VARNING: Den angivna emissionsnivan for vibration galler vid verkygets huvudsakliga anvandning. Om verkyget emellertid anvands for andra tillampingar, med andra tilbehör, ell er om det ar dallgt underhallet kan vibrationen avvika. Detta kan avsevirt oka exponeringsnivan under hela dess arbetsid.

SVENSKA

En uppskattning av exponeringsnivan

for vibrationer bör dessutom ta med i beräkningen de gänger verktyget ar avstängt, ell naret ār igang utan att utfora sitt arbete. Detta kan avsevär minska exponeringsnivan under hela dess arbetsid.

Identifera ytterligare sakerhetsatgarden for att skydda handhavaren mot verkningama av vibration, sasom att: underhaia verktyget och tilbehoren, halla handema varma, organisera arbetsgangen.

Sakringar

Europa 230 Voit verktyg 10 Ampere, starkström

Definitor: Sakerhetsriktlinjer

Nedanstäende definitioner beskriver allvarighetsniven für varje signalord. Var god las handboken och uppmarksamma dessa symboler.

FARA: Indikerar en omedelbart riskylld situation som, om den inte undviks,kommen att resultera i dodsfall allervarlig personskada.

WARNING: Indikerar en potentiellt riskylld situation somn, om den inte undviks, skulle kunna resuitera i dödsfall allervarlig personskada.

SE UPP! Indikerar en potentielt riskylid situation som, om den inte undviks, kan resultedora iindre aller medelmattig personskada.

OBSERVERA: Anger en praxis som inte ar relaterad till personskada som, om den inte undviki, skulle kunna resultera i egendomsskkada.

DEWALT deklarerar att dessaprodukter, beskrivna under Tekniska data uppyller: 2006/42/EC, EN 60745-1, EN 60745-2-6.

D25871

2000/14/EC Elektrisk betonghammare (handhalle) m < / = 15kg,Annex VIII;TUV Rheinland Product Safety GmbH (0197),D-51105 Köln,Tyskland, anmalt organ ID nr.: 0197

Niva pa ljudeffekt enligt2000/14/EC (Artikel 12, bilaga III, nr. 10; m < = 15 kg)

Lw (uppmatt akustisk effektivá) dB 101

Lw (garanterad akustisk effektiv) dB 105

Dessa Produktter uppyller dessutom di

2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baskida.

Undertechnad ar ansvarig for sammanställning av den teknska filen och gör denna focrklaring Å DEWALTs vagnar.

Horst Grossmann

Vicepresident, Konstruktion

DEWALT, Richard-Klinger-StraBe 11

D-65510, Idstein, Tyskland

14.05.2014

NG: For att minska risken for

personskada, las instruktionshandboken.

Sakerhetsvarningar, Allmant Elverktyg

VANING! Läs alla

sakerhetsvarningar och alla

instruktioner. Underlatenet att folja varningama och instruktionema kan resultera i elektrisk stot, elsvdva och/eller allvarig perskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÜR FRAMTIDA REFERENS

Termen "elverktyg" i vamingama syftr pa ditt starkstromsdrivna (sladdanslutna) elverktyg ell batteridrivna (sladdlosa) elverktyg.

1) SÄKERHET PÅ ARBETSOMRÄDET

a) Hallerbetsomraret rent och ordentligt upplyst. Belamrade erler morka omraden inbjuder till olyckor.
b) Anvand inte elektriska verktyg i explosiva atmstafär, sasom i narvaron av lattantändigte vatskor, gaser erller damm.

SVENSKA

Elektriska venktgy ge upphov till gnistor som kan antanda dammet erer angoma.
c) Hall barn och askadare borta medu arbetar med ett elverkyg. Distractioner kan gora att du forlorar kontrollen.

2) ELEKTRISK SÄKERHET

a) Kontakterna till elverktyget maste matcha uttaget.Modificera aldrig kontakten pa nagot satt.Anvand inte nagra adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken for elektrisk stot.
b) Undvik kroppskontakt med jordanslutna erller jordade ytor sasom ro, varmeelement, spasar och kylskap. Det finns en okad risk for elektrisk chock om din kropp ar jordansluten erller jordad.
c) Utsatt ine elektriska verktyg for regn effer vataforhallanden.Vatten somkommen in i ett elverkty og kärnsken fer elektriskt stöf.
d) Missbruka inte sladden. Använd aldrig sladden till att bara, dra aller koppla bort elverktyget fran strömmen. Häll sladden borta fran varme, olja, skarpa kanterEllrøliga delar. Skadade ell tiltrasslade sladdar okar risiken for elektrisk stöt.
e) När du arbetar med att elverktyg utomhus, använd en forlängningsladd som passar for utomhusanvändning. Använding av en sladd som passar for utomhusanvändning minskar risken for elektrisk stöt.
f) Om arbete med ett elverktyg i en faktig local a r oundvikligt, anvand ett utag som ar skyddat med jordfelsbrytare (RCD). Anvanding av en RCD minskar risken for elektrisk stot.

a) Var vaksam, ha koll pa vad du gör och använd sunt fornuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är tröttller paverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i alvarlig personskada.
b) Anvand personlig skyddsutrusting. Bar alltid ogonskydd. Skyddsutrusting sasom dammfilterskydd, halksakra sakerhetsskor, skyddshjalm ell horsskydd som anvands for lampliga forhallanden minskar個人skador.
c)Forebygg oavsiktlig igangsattning. Se till att strombrytaren ar i fränlauge innan du ansluter till stromkallan och/eller batteripaketet, plockar upp eller bar

verktyget. Att barea elektriska verktyg med ditt finger pa strombrytaren ellr att stromsatta elektriska verktyg som har strombrytaren pa ar att invitera olyckor.
d) Avlagsna eventuell justeringsnyckel aller skiftnyckel innan du satter pa elverktyget. En skiftnyckel aller en nyckel som sitter kvar pa en roterande del av elverktyget kan resultera i persorskada.
e) Böj dig inte for Jängt. Bibehall alltid ordentligt fotfaste och balans. Detta möjjgör bättre kontroll av elverktyget i ovantade situationer.
f) Kla dig andamalsenigt. Bar inte losa klader erer smycken. Hall har, bekladnad och handskar borta fran delar i roelse. Losa klader, smycken erer langt har kan fastna i delar i roelse.
g) Om det finns anordninger for anslutning av apparater for dammutrensning och insamling, se till att dessa ar anslutna och anvands pa ett korrett satt. Arvanding v dammuppsamling kan minska dammelaterade faror.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Tvinga inte elverktyget. Använd det korrekta elverktyget für din tillampninq. Det korrekta elverktyget gür arbetet bättre och ochrare vid den hastigkeit für vilket det konstruierades.
b) Använd inte elverktyget om strombrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strombrytaren ar farligt och mäste repareras.
c) Ta ur kontakten fran strömköllan och/eller batteripaketet fran elverktyget innan du gör nagra justeringar, byer tillbehör erller lagger elverktygen i forvaring. Sādana forebyggende säkerhetsalgärder minskar risiken att oavsiktigt starta elverktyget.
d) Forvara elektriska verktyg som inte anvands utom rackhall for barn, och lat inte personer som ar obekanta med elverktyget erer med dessa instruktioner anvanda elverktyget. Elektriska verktyg ar fariga i handema pa outbildade anvandare.
e) Underhall elektriska verktyg. Kontrollera for feljustering aller om rørliga delar har fastnat, bristning hos delar och andra eventuella forhallanden som kan komma att paverka elverktygets fungknom. Om det ar skadat, se till at elverktyget blir reparerat fore anvandning. Mänga olyckor orsakas av daliigt underhallna elektriska verktyg.

SVENSKA

1) Hall kapningsverktyg vassa och rena. Ordentigt underhälla kapningsverktyg med vassa sagkanter ar minde sannolika att fastna och ar lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsforhällandena och det arbete som sha utforas. Användingen av elverktyget for andra verksamheter an de som det ar avsett for skulle kunna resulteri i en farig situation.

5) SERVICE

a) Se till att ditt elverktyg farr service av en kvalificerad reparator, som endast anvander identiska ersattningsdeler. Detta sakerstaller att elverktygets sakerhet bibehalles.

Ytterligare sakerhetsinstruktioner for Borrhammare

• Använd hörskyydd. Att utsattas for buller, kan ge hörskada.
• Använd hjäphandtag om de medfoljer verkyget. Tappad kontroll kan orsaka persönskador.
• Hall elverktyget i de isolerade greppytorna när arbete utförs där sagtilbehoret kan komma i kontakt med dolda elledningar ull dess egen sladd. Kaptillbehör somkommen i kontakt med en stromforande ledning kan gora att exponerade metalldilar hos elverktyget blir stromforande och kan ge användaren en elektrisk stöt.

Dolda risker

Foljande risker risker foljer med anvandning av bor och slaghammare:

• Skador orsakade av att roterade ellher heta delar vidrors hos verktyget

Trots applicering av de relevanta sakerhetsbestimmelsema och implementeringen av sakerhetsapparater kan vissa dolda risker inte undvikas. Dessa ar:

Horseledsattning.
Risk att fingrar klams vid byte av tilbehor.
Hälsofara på grund av inandning av damm som härör frän arbete med betong och/eller muverk.

Märkningar på verktyg

Föllande bildikoner visas pa verktyget:

Läs instruktionshandbok fore användning.

Bär oronskydd.

Bär ogonskydd.

Växelinställingen 40 Nm ar avsedd for de flesta borrarben

Växelinställingen 80 Nm År skapad for högre vridmoment.

Röd serviceindikator lysdiod. För detailjerad beskrivning se under Serviceindikator lysdiod.

Gul serviceindikator lysiod. For detailerad beskrivning se under Serviceindikator lysiod.

Datumkoden (w), vilken ocksä inkludera tilverkningsär, finns tryckt i kapan.

Exempel:

2014 XX XX

Tilverkningsär

Forpackningsinnehäll

Forpackningen innehaller:

1 Borrhammare (D25721, D25722, D25723, D25761, D25762, D25763)
eller
1 Slaghammare (D25871)
1 Sidohandtag
1 Lada (endast K-modeller
1 Spetsig mejsel (D25871)
1 Instruktionshandbok
1 Sprängskiss
- Kontrolera med avseende pa skada pa verkyget, pa delar ell ter bilbehor som kan tankas ha upostalt under transports.
Ta dig tid att grundligt lasa och forsta denna handbok fore anvanding.

SVENSKA

Beskrivning (fi g. 1A, 1B, 2A, 2B)

WARNING: Modifiera aldrig elverktygot ellr nagon del av det. Skada ellerspersonskada skulle kunna uppsta.

a. Strombrytre (D25721, D25722, D25723, D25761, D25762, D25763)
Páavvippbrytare (D25871)
b. Lasskjutreglage (D25721, D25722, D25723, D25762, D25763)
c. Sidohandlag
d. Huvudhandtag
e. Aktiv vibrationskontroll
f. Lagesväljare
g. Elektroniskt hastighets- och slagreglage
h. Låsning
i. Låsning sidohandtag
j. Stalring
k. Borste
I. Verktygshällare
m. Shift
n. Krage
o. Klamhylsa
p. Sidohandtagsknopp

AVSEDD ANVÄNDNING

D25721, D25722, D25723, D25761, D25762, D25763

Din borhammare har konstruerats for professionala slagborming och mejlingsarben.

D25871

Din borhammare har konstruerats for professionell mejslings-, bilings- och demoleringsarbeten.

ANVAND INTE under vata forhallanden erler i narhen av lattantandiga vatskor erer gaser.

Dessa hammare ar professionella motordrivna verktyg.

LAT INTE barn komma i kontakt med verktyget.
Övervakning kravs nar oerfarna handhavare
anvander dileta verktyg.

• Denna Produkt ar inte avsedd att anvandas av personer (inklusive barn) med reducerad fysisk, sensorisk er mental formaga aller med begransad erfarenhet aller kunskap savida inte de ar under uppsikt av en person som ar ansvarig for deras sakerhet. Barn skall aldrig lammas ensamma medenna produit.

Mjukstartsfunktion

D25722, D25723, D25761, D25762, D25763

Mjukstartfunktionen mölliggör att verktyget kan accelereras langsamrt somforhindrar att borverktyget vandrar ivag frden avsedda platsen纳税 du startup.
Mjukstartfunktionen reducerar aven motstoten for kuggdreven och anvandaren om du bjar att bora med verktyget i ett beintigt hal.

Elektronisk hastighets- och slagreglage (fi g. 1, 3)

Den elektroniska hastighets- och slagkontrollen (g) ger foljande fordelar:

• man kan använda verktyg i mindre dimensionerutan att riskera att de brister;
  man far minred med kringflygande material nar man arbetar med mjuka ell sporda material;
• optimal kontroll über verktyget och precision i arbetet.

Momentbegransande koppling

WARNING: Anvandaren maste alltid ha ett fast grepp om verktyget under arabetet.

Den momentbegransande kopplingen minskar den maximala momtreetactionen som overfors till anvandaren narrt borr fastnar.Denna fonction forhindrar aven att kuggdren och elmotorn fastnar.

OBSERVERA: Stang alltid av verktyget innan inställingen av momentkontrollen andras, i annat fall kan verktyget skadas.

FULLSTÄNDIG MOMENTKONTROLL (CTC) (FIG. 3) D25722/D25762

Fullständig momentkontroll (CTC) ger användaren en mekanisk tvästegskoppling med inställbara momentalternativ. Inställning av momentet ger en ökad kontroll vid olika användningsområden.

Den laga installingen (40 Nm) later verktyget arbeta med en reducerad momentivä for att öka kontrollen vid manga kraftiga borrarben. Den hoga installingen (80 Nm) ar tillganglig for med kravande användning sasom kamborming och vid användning av fasta borbits med stor diameter.

Se Inställning av den mekaniska

tvastegskopplingen forytterligare information.

ULTIMAT MOMENTKONTROLL (UTC) D25723/D25763

Forutom den mekaniska tvästegskopplingen erbjuder ultimat momentkontroll (UTC) ökad

användarkomfort och sakerhet genom en inbyggd antirotationstechnologi som kan upptäcka om användaren forlorar kontrollen over hammaren. När en blockering upptäcks minskar momentet och hastigheten omedelbart. Denna Funktion forhindrar sjalvrotation hos verktyget och minskar forekomsten av handledisskador.

Serviceindikator lysdiod (fi g. 3)

Den gula borstindikatorns lysiod (s) tands nar kolborstama nastan ar utsitna for att ange att verktyget behover service inom de namaste 8 arbeitslimmarna.

D25721, D25722, D25723, D25761, D25762, D25763

Den roda serviceindikatorlysdioden (r) lyser om Iasknappen (b) anvands i nagot annat lage an mejlingslage. Pa modeller som ar urustade med Ultmat momentkontroll (UTC) lyser den roda lysiodindikatom (r) on antirotationsenheten ar aktiverad. Den roda indikatom borjar att blinka om det ar nagot fel pa verklyget erer om borstarna ar helt utsitna (se Borstar under Underhal).

D25871

Den roda serviceindikatorns lysiod (d) tands nar det ar fel pa verktyget erler borstarna ar helt utslitna (se Borstar under Underhal).

Helt vibrationsdampande huvudhandtag (fi g. 1)

Dampama i sidohandtaget (d) absorberar vibrationersom overfors till anvandaren. Detta forbattranavandarkomforten vid abeite.

Elektrisk Sakerhet

Den elektriska motorn har konstruerats for endast en spanning. Kontrolera alltid att strömforssörningen motsvarar spanningen på klassificeringsplattan.

Ditt DEWALT-verktyg ar dubbel-isolerad i enlighet med EN 60745; darrfor behovs ingen jordningstrad.

Om starkströmssladden ar skadad måste den bytas ut mot en spezialt preparerad sladd som finns att fä genom DEWALTs serviceorganisation.

Användning av Förlängningssladd

Om en frolängningssladd behovs, anvand en godkand 3-karnig forlangningssladd, som ar lamplig for detta verktys strombehov (se tekniiska data). Minsta ledningsstorlek ar 1,5 mm²; maxima I langden ar 30 m.

Vid anvandhing av en sladdvinda, dra alltid ut sladden helt och hallet.

MONTERING OCH JUSTERING

VARNING: For att minska risken

for skador skall alltid maskinen stängas av och kopplas bort frän strömköllan innan installation och borttagning av tillbehör, innan inställning erer byte av inställning ell vid reparation. Se til att avtryckaren ar i laget OFF. En oavsiktlig start kan orsaka skador.

WARNING: Verktygssatsema kan vara heta sa handskar bor anvandas nar byte sker uller de tas bort for att undvika personskador.

Hopsattning och montering av sidohandtaget (fi g. 2A, 2B)

Sidohandtaget (c) kan monteras pa valfrin sida av maskinen for att passa bade hoger- och vanderhanta anvandare.

WARNING: Anvand alltid verktyget med sidohandtaget ordentigt monterat.

D25721, D25722, D25723, D25761, D25762, D25763

MONTERING I FRAMRE POSITION (FIG. 2A)

1. Klam stalringen (j) over kragen (n) bakom verktygshallaren (I). Klam ihop de bada andarna, montera bussningen (k) och satt in stiftet (m).
2. Placera sidohandtagets klamma (i) och skruva pa lasningen (h). Dra inte at.

VARNING: När sidohandtagets läsning monterats, sk den aldrig avlågsnas.

1. Skruva sidohandtaget (c) i bussningen (k) och sedan i lasningen. Dra Åt.
2. Vrid sidohandtaget med monteringsdelen till onskad position. For att borra horisontellt med ett grovt verktyg ska sidohandtaget stä i en vinkel pa ca. 20^ for basta kontroll over verktyget.
3. Satt fast sidohandtagets klämanordning i lage genom att dra at lasningen (h).

D25871 (FIG. 2B)

1. Skruva lossa sidohandtagets knopp (p).
2. Skjut sidohandlagsmontaget pa maskinen och placera stähringen (j) pa monteringsomradset (y). Korrett placering av sidohandtaget ar mellan huvudet och mitten av roret.
3. Ställ in sidohandtaget (c) till önskad vinkel.

SVENSKA

1. Glid och wrid sidohandraget till önskad position.
2. Lás sidohandtaget pá plats genom att dra at knoppen (p).

Satta i och ta ut SDS-max® tillbehör (fi g. 1, 4A, 4B)

Maskinen anvander SDS-max bor- och** mejselverktyg (se den inlagda bilden i fig. 4B for en genomskärning av ett SDS-max verktygsskaft).

1. Rengör verktygsskaftet.
2. Dra tilbaka las klamhylsan (o) och for in verktygsskaftet.
3. Vrid skaatet nagot tills hylsan snapper pa plats.
4. Dra i verktyget for att se om det ar ordentligt sparrat. Hammarfunktionen kraver att verktyget kan svanga flera centimeter i langdriktningen medan det sitter i verktyghallaren.
5. For att avlagsna verktyget, dra tillbaka sparrhylsan/kragen (o) och dra ut verktyget ur hällaren (I).

forbomarbetenibetong,tegel,sten och murverk.

Einst hammarfungtion:

for skar och for skar- och bilningsarben. I detta lage kan bornhammaren aven anvandas som en havstang for att losa ett borr som fastnat.

1. Valj Funktionslage genom att vrida lagesvaljaren (f) tills den pekar pa symbolen for onskat Funktionslage.
   Det kan vara nodvändigt att vrida verktygshällaren (i) nagot, sa att lagesvaljaren (f) kan passera positionen.
2. Kontrollera att lagesvaljaren (f) har knappt fast i ratt lage.

Spettet kan stellas in och lasas i 24 oika lagen enigt graderingen.

1. Vrid lagesvaljaren (f) tills den pekar mot 0 positionen.
2. Vrid spettet till onskat lage.
3. Ställ ögesvaljaren (f) i Lage für "endast hammarfungkton."
4. Vrid speltet tills det lases i positionen.

Inställning av det elektroniska hastighets- och slagreglaget (fi g. 1, 3)

Vrid reglerknappen (g) till onskad niva. Vrid reglaget uppat for an hogre hastighet och nedat for en lagre hastighet. Onskad installing er en erfarenhetsfraga, t.ex.

• nar man arbetar med eller borrar i mjuka aller spróda material och vill ha minimalt utspill, ställer man in reglaget på en låg inställing;
• nar man arbetar med hards material, staller man in reglaget pa en hog installng.

Inställing av den mekaniska tvåstegskopplingen (fi g. 3)

D25722, D25723, D25762, D25763

OBSERVERA: Stang alltid av verktyget innan instaillingen av momentkontrollen andras, i annat fall kan verktyget skadas.

Flytta vridmomentspaken (t) tillinstallingen 40 Nm erller 80 Nm sasom behoVs for arabetet.

• Växelsintällning 40 Nm (u) AR konstruerad for de 762 fiesta borningsarbeiten och AR konstru erad att enkelt koplas ur när borbitsen blockeras ell stöter pa andra främande foremal.
  Växelinstalling 80 Nm (v) ar konstruerad for högre vrid moment sasom kärverktyg och djuphalsborming och ar konstruerad att växa ur vid ett högre vrid moments tröskelvarde.

OBSERVERA: Om det inte ar möglicht att valja positionen 80 Nm kör,enheten under belastning och försökigen.

Varje gang som verktyget koplas inkommen den automatiskt att kopla in instalInng 1 i vaxelinstallingen 40 Nm (u),den mest kansiga instalInngen.

DRIFT

Bruksanvisning

WARNING: Folj alltid sakerhetsinstruktionema och tillampbara bestammelser.

VARNING: For att minska risken for skador skall alltid maskinen stangas av och koplas bort fran strömköllan innan tilbehör monteras eller tas bort, innan inställningller byte avinställningen ell vid reparacion. Se till att avtryckaren ar i laget OFF. En oavsiktlig start kan orsaka skador.

WARNING: Verktygssatserna kan vara heta sa handskar bcr anvandas nár byte sker uller de tas bort for att undvika個人skador.

WARNING:

Hall dig alltid orienterad om var roledninger och elledninger finns.
- Utova endast latt tryck pa maskinen (ca. 20 kg). Större tryck gör inte att det gär fortare att borra, men reducerar verktygets prestanda och kan förkorta verktygets livslängd.
- Hall alltid fast verktyget med bada händema och anvand en saker arbeitsställning. Använd alltid verktyget med sidohandtaget ordentlich monterat.

OBSERVERA: Driftemperatur ar -7" till +40°C (19° till 104 F). Anwendung av verktyget atanfor dessa temperaturomraden kommt att minsa livslängden hos verktyget.

Korrekt Handplacering (fi g. 6)

WARNING: For att minska risken for alvarlig personskand, anvand ALLTID korrekt handstallning, sa som visas.

G: For att minska risken for allvarlig personskada, hall ALLTID verktyget sakert, for att forekomma en plotslg reaction.

Korrekt handposition kraver ena handen pa sidohandtaget (c) och den andra handen pa huvudhandtaget (d).

Att satta pa och stanga av (fi g. 1)

D25721, D25722, D25723, D25761, D25762, D25763

For att sla pa verktyget, tryck pa strombrytaren (a). For att stoppa verktyget, slapp brytaren.

D25721, D25722, D25723, D25762, D25763

Med spärknappen (b) kan strombrytaren (a) endast lásas i skárlåget. Om spärknappen aktiveras i borlägget stängs verktyget av automatiskt som en sakerhetsfunktion.

For att sla pa verktyget,tryck pa strombrytaren (a). For att stoppa verktyget,slapp omkopplaren.

För kontinuérig drift, tryck in och hall fast strombrytaren (a), skjut spärknappen (b) uppat och slapp strombrytaren.

For att stanna maskinen vid kontinuertig gang,tryck pa strömbrytaren och slapp den genast igen. Stang

alltid av verktyget när arbetet ar klart och innan sladden dras ur.

D25871

For att sla pa verkyget tryck pa vippstrombrytaren (a) i nedre delen av avtryckaren.

For att stoppa verktyget tryck pa vippstrombrytaren (a) i ovre delen av avtryckaren.

Borrhammarfungtion

For att sla paverktygettryckpstrombytraren (a). For att stoppa verktyget,slappornkopplaren.

Borrning med massivt verktyg (fi g. 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Satt in lamplig borbits.
2. Ställagesväljaren (f) i lage für borhammarfungkton.
3. Ställ in det elektroniska hastighets- och slagreglaget (g).
4. Montera och ställ in sidohandtaget (c).
5. Markera platsen där hålet ska borras.
6. Satt an borret och starta verktyget.
7. Stang alltid av verktyget nar arabetet ar klart och innan sladden dras ur.

Borrning med kärnborr (fi g. 1)

1. Montera ett lampligt karnborr.
2. Satt in centerborrel i karnborrel.
3. Ställagesväljaren (f) i lage für borhammarfungtion.
4. Vrid det elektroniska hastighets- och slagreglaget (g) till model erler hog hastighet.
5. Montera och ställ in sidohandtaget (c).
6. Satt an centerborret och starta verktyget. Borr tills karnborret trangler in ca. 1 cm i betongen.
7. Sluta borra och avlagsna centerborret. Satt tillbaka kamborret i halet och borra vidare.
8. När du borr genom material som är tjockare an karnborres djup mäste den rundabetongcylindern ell kärnan inuti borret brytas av med jämna mellanrum.

For att undvika att det bryts undan belong runt hallet bor du forst borra ett hal helt genom materialet med samma diameter som centerborret. Borra sedan kammallet halwags pa omse sider.

SVENSKA

1. Stang alltid av verktyget när arbetet ar kart och innan sladden dras ur.

Mejsling och skärning (fi g. 1)

1. Montera en lamplig mejsel och vrid den for hand tills den sparras i en av de 24 positionerna.
2. Ställ ögesväljaren (f) i Lage for "endast hammarfunktion."
3. Ställ in det elektroniska hastighets- och slagreglaget (g).
4. Montera och ställ in sidohandtaget (c).
5. Starta verktyget och paborj arabetet.
6. Stäng alltid av verktyget nar arbetet ár klart och innan sladden dras ur.

UNDERHALL

DIT DEWALT elverktyg har konstruerat for att fungera under lang tid med minimalt undhall. Kontinuierlig tilfredsstallande drift beror pa ordentlig verktygsvard och regelbunden rengoring.

WARNING: For att minska risken for skador skull alltid maskinen stangas av och koplas bort fran strömköllan innan tillbehör monteras ellar tas bort, innan inställningller byte avinställningen eller vid reparacion. Se till att avtryckaren ar i laget OFF. En oavsiktlig start kan orsaka skador.

Denna maskin ar inte servicebar av användaren.
Lämna verkytg hos en auktoriserad DEWALT
reparator after ungefar 150 timmars användning. Om problem uppstarFore denna tidpunkt kontakta en auktoriserad DEWALT reparator.

Borstar (fi g. 3)

Kolborstarna kan inte bytas av användaren. Lämna in verktyget hos en auktoriserad DFWALT serviceverkstad.

Den gula gula lysdioden for borstindikatom (s) tand när kolborstama nastan ar utslitna. Efter ytterfigare 8 timmars arbete ar borstarna helt utslitnakommen motom att stängas av automatiskt.

Verktyget behöver unterhalb sa snart serviceindikatom (r) tänds.

Smörjning

Ditt elverktyg behover ingen ytterligare smörning.

Rengöring

VARNING: Blas bort smuts och damm fran huvudkapan med tor luft varje gäng du ser smuts samlas i och nunt lufthalen. Bär godkända ögonskydd och godkänt dammfliterskydd nar du utforenna procedur.

WARNING: Anvand aldrig losningsmedel
eller andra skarpa kemikalier for att
rengora de icede-metalliska delarna pa
verktyget. Dessa kemikalier kan forsvaga
de material som anvands i dessa delar.
Anvand en trasa som bara ar fuktad
med vatten och mild tval. Lat aldrig
nagon vatska komma in i verktyget; sank
aldrig ner nagon del av verktyget i en
vatska.

Valfria tillbehör

WARNING: Eftersom andra tillbehör an de som erbjuds av DEWALT inte har testats medenna produit, kan användninger av sadana tillbehör med detta verktg vara riskabelt. För att minska risken for persorskada bör endast tillbehör som rekommenderas av DEWALT användas medenna produit.

Diverse typ er av SDS Plus® borspetsar och mejslar fi nns att tillg som tilbehör.

Rädrägā din äterförsäljare För vidare information angäende lämpiga tillbehör.

Att skydda miljon

Separat insamling. Denna produit far inte kasseras tillsammans med vanligt hushallsavfall.

Skulle du en dag upptacka att din produit fran DEWALT behover ersattas aller att du inte langre har nagon anvendng for den, kassera den inte tillsammens med hushallsavfallet. Gorenna produit tilganglig for separat insamling.

Separat insamling av anvandaprodukter och forpackninger mojiggor att amnena kan atervinnas och anvandasigen. Ateranvandning av atervunna amnen bidrar till att forhindra milofororeninger och minskar behovet av ramaterial.

Lokala bestammelser kan ge anvisninger for separat
insamling av elektriska produkter frän hushallen,
på kommunala avfallsanlaggninger erler via
aterforsäljaren nr du köper en ny vara.

DEWALT tillhandahaller en inrattning for insamling och atervinning av DEWALTsprodukter nara dessa har natt sluitet pa sin livslangi'd. For att uynytjaenna tjanst, atersand din vara til nagot behorigt reparationsombud, somkommen att tilvarata den a dina vagnar.

Du kan kontrollera var ditt namaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret für DeWALT på den adress som anges ienna handbok. Alternativ finns enforteckning over behöriga reparationsombud für DeWALT och komplett information om.Var service after fösäljnig, medkontaktadresser, på Internet på: www.2helpU.com.

SVENSKA

GARANTI

DEWALT har förtroende for kvaliteten pa
sinaprodukter, och erbjuder en enastände
garanti for professiona anvandare av
produkten.Denna garanti-deklaration
kommern som tillagg till och inskränker inte
dina kontraktsmässiga rattigheter i egenskap
av professionell anvandare,eller dina
lagstadgade rattigheter i egenskap av enskid
icle-professionell anvandare.Garantin ar gittig
i de territorier som tilhör medlemsstatema
i Europeiska unionen och det europeiska
fihandelsomraret.

30 DAGARS RISKFRI

TILLFREDSSTALLELS-GARANTI

Om du inte är helt nojd med funktonaliteten hos ditt verktyg frän DEWALT kan du helt enkelt Återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar sö som det köpts, till inköpsstället, För full Återbetaling erer bytee. Produktten maste ha blivit utsatt für rímigt silage och notning, och bevis pa inkopet maste visas upp.

- KONTRAKT PÄ ETT ÅRS FRI SERVICE

Om du behover underhall aller service for ditt DEWALT verktyg inom 12 manade fran inkop har du ratt till en service utan kostnad. Den kommer att uforas utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis pa kopet maste visas upp.Detta inklader arbete.Det innefattar inte tilbehor och reservdar, saviga dessa inte fallerar inom ramen for garantin.

- ETT ARS FULLSTÄNDIG GARANTI

Om din produit frán DEWALT produit fallerar
pà ground av bristfälligt material éller tilverkning
inom 12 mänader after inköpsdatum,
garanterar DEWALT att vi kostnadsfritt
byter ut alla felaktiga delar éller - after vart
gottfinnande - kostnadsfritt byter ut encheten,
forutsatt:

• Produktineninte har anvænts felaktigt;
• Produktbar har utsats for rimligt slitage ochnotting;
• Reparationerinte har forsokt goras av obehoriga personer;
• Bevis pä köpet visas upp;
• Produktken äterlärnmas i fullständigt skick, med alla sina ursprungliga beständsdelar.

Omdu villgoraettyrkande,kontakda n
aterforsalireller letafterdin namaste
auktorisrade DEWALT reparationsombud
i DEWALT katalogen eller kontakta ditt
DEWALT kontorpa den adress som anges i
denna manual. En forteckning over behoriga
reparationsombudfor DEWALT och kompletto
information om var service after forsalining
finns tilgangligt pa Internet pa:

www.2helpU.com.

SDS MAX® KOMBINE KIRICILAR D25721, D25722, D25723, D25761, D25762, D25763, D25871

Tebrikler!

Goz korumasi kullanin.
