KULLANIM KILAVUZU D25722 DEWALT

Bir DEWALT aleti sectiniz. Uzun sureli deneyim, surekli urun gelistime ve yenilik DEWALT markasinn profesyonel elektrikla alet kullanicanlan icin en gvenilir ortaklardan birisi haline gelmesini saglamaktadir.

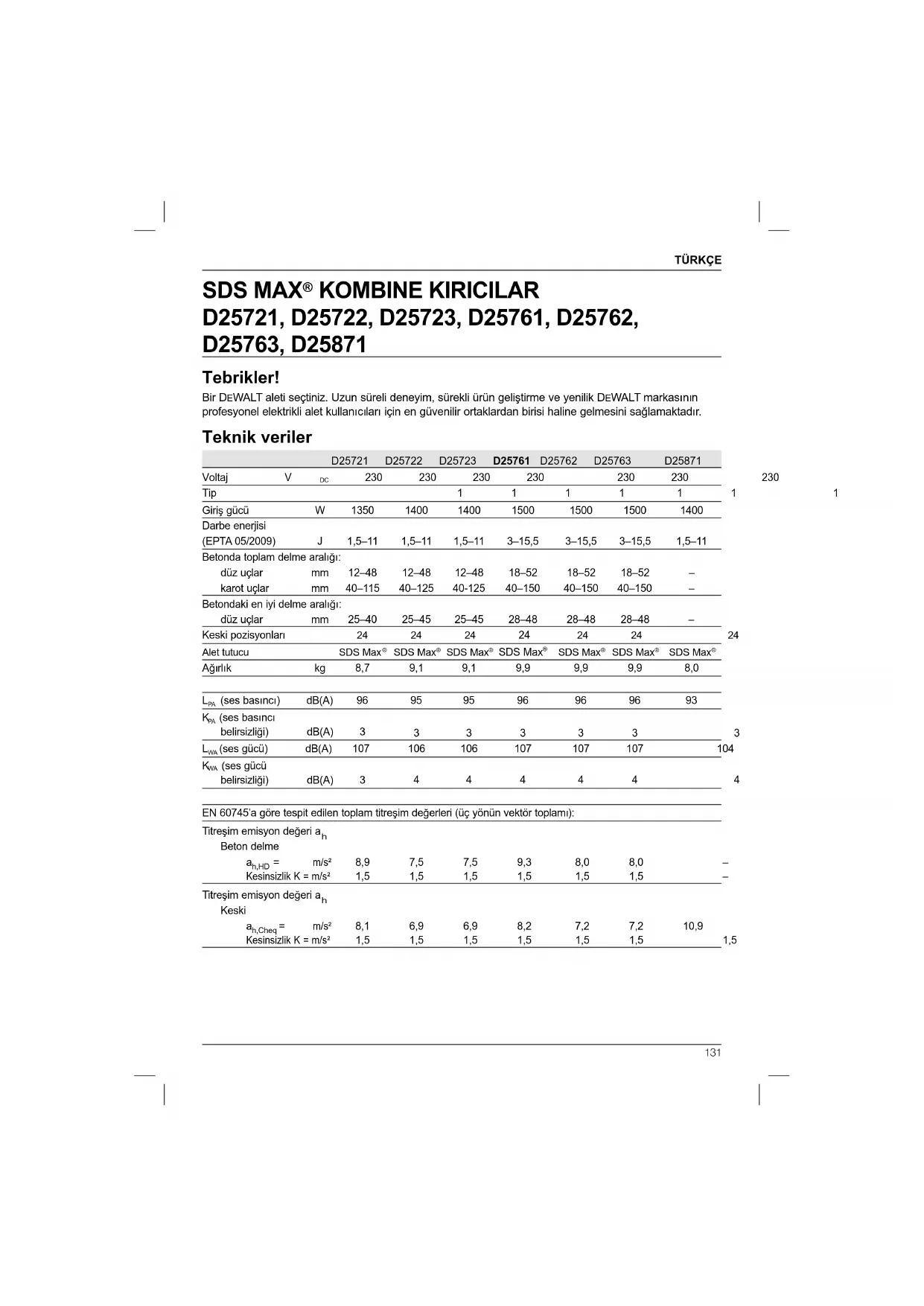

Teknik veriler

	D25721		D25722		D25723		D25761		D25762		D25763		D25871
Voltaj	V	pc	230	230	230	230	230	230	230	230	230	230	230	1
Tip					1	1	1	1	1	1	1	1
Giriş Güncü	W		1350	1400	1400	1500	1500	1500	1500	1500	1400	1400
Darbe energisi (EPTA 05/2009)	J		1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	3-15,5	3-15,5	3-15,5	1,5-11
Betonda toplam delme araliği:duz uzçlar mm karot uzçlar mm	mm mm mm mm	12-48 40-115 25-40	12-48 40-125 25-45	12-48 40-125 25-45	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	- - -
Betondaki en iyi delme araliği:duz uzçlar mm Keski pozisyonlari	mm mm	24 24	24 24	24 24	24 24	24 24	24 24	24 24	24 24	24 24
Alet tutucu	SDS Max®		SDS Max®		SDS Max®		SDS Max®		SDS Max®		SDS Max®		SDS Max®
Ağrlik	kg	8,7	9,1	9,1	9,9	9,9	9,9	9,9	9,9	9,9	8,0
LFA(ses basinci)	dB(A)	96	95	95	96	96	96	96	96	96	93
KYA(ses basinci belirlisizişi)	dB(A)	3	3	3	3	3	3	3	3	3
LwA(ses Güçü)	dB(A)	107	106	106	107	107	107	107	107	107
KwA(ses Güçü belirlisizişi)	dB(A)	3	4	4	4	4	4	4	4	4

EN 60745'a gore tespit edilen toplam titreşim degerleri (uc yönun vektor toplami):

Bu bilgi sayfasinda verilen titresim emisyon duzyei, EN 60745'te saglanan standart teste uygun olarak olgulmustur ve alelere birbiriyle karsilastirmak icin kullanlabilir. On maruziyet degerlendirmesi icin kullanlabilir.

UYARI: Bayan edilen titresim emisyon duzyei, aletin ana uygulamalarini yansitr. Ancak alet farki aksesuarlarla farkli uygulamalar icin kullanilrsa veya bakimi kotu yapilrta, titresim emisyonu degisebilir. Bu, toplam caligma suresindeki maruziyet duzyeyin onemli oljcude artirabilir.

Tahmini titresim maruziyeti, aletin
kapali kaldigi veya calismasina
karsin is gormedi zi zamanlan da
dikkate almalir. Bu, toplam calisma
suresindeki maruziyet duzeyini onemli
olcude azaltabilir.

Kullanciy titresim etkilerinden
korumak icin belirtilen ek guvenlik
onlemeleri alin: Aletin ve aksesuarlarin
bakimini yapin, erlin sican tutun, calisma modellerini duzenleyin.

Sigortalar

Avrupa 230 V aletler 10 Amper, ana sebeke

Tanimlar: Güvenlik Talimatlari

Asagidaki tanimlar her isaret sozcuigciddiyet derecesini gosterir. Luften kilavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde öllum veya ciddi yaralanma ile sonuçlanabilecek*cok yakin bir tehlilel durumu gosterir.

Engellenmemesi halinde olum veya ciddi yaralanma ile sonuclanabilecek potansiyel bir tehlikel durumu gosterir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuclanabilecek potansiyel bir tehlikeli durumu gosterir.

IKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile iliskisi olmayan durumlari gosterir.

He mRSki Onmayari Elektrcarpmasi riskini belirir.

Yangin riskini belirtir.

AT Uygunluk Beyanati

MAKINE DIREKTIFI

SDS MAX KOMBINE KIRICILAR

D25721, D25722, D25723, D25761, D25762, D25763, D25871

DEWALT, Teknik veriler bolumnde aciklanan bu urinlerin 2006/42/EC, EN 60745-1, EN 60745-2-6. normlarina uygun olarak tasarlandigi bayan eder.

D25871

200/14/EC Elektrikl beton kiri ci (elle kullanilan) m < / = 15 kg, Ek VIII; TUV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Onaylanmis Govde Tanitm No.: 0197

200/14/EC (Bolüm 12, Ek III, No. 10; m <= 15 kg)
Uyarınca akustık gü seviyesi

L_WA (olçülen ses guc seviyesi) dB 101

Lw (garanti edilen ses guc seviyesi) dB 105

Bu urnler ayrica 2014/30/EU ve 2011/65/EU Direktifile uyumludur. Daha fazla bilgi icin, lufen asagidaki adresten DEWALT ile iribataGPCIN veka kilavuzun arkasina bakin.

Bu belge alto imzasi bulunan yetkili, teknik dosyanin derlenmesinden sorumludur ve bu beyani DEWALT adina vermistir.

Horst Grossmann

Baskan Yardimcişi, Muhendislik

UYARI: Yaralanma riskini azaltmak icin, kullanim kulavuzunu okuyun.

TÜRKÇE

Elektrikli El Aletleri Icin Genel Güvenlik Talimatlari

UYARI! Buttin guvenlik uyarlarini ve talimatlarini mutlaka okuyun. Bu talimatrarin herhangi birisine uyulmamasielektrik carpmasi, yangin ve/veya ciddi yaralanma riskine neden olabilir.

BUTUN UYARI VE GUVENLIK TALIMATLARINI ILERIDE BAKMAK ÜZERE MUHAFAZA EDIN

Asgida yer alan uyarllardaki "elektrikli alet" terimi sebeke elektrigiyle (kablolu) veya aku/pille (sarfj) calsan elektrikli aletinizi ifade etmektedir.

1) CALISMA ALANININ GUVENLIGI

a) Calisma alanini temiz ve aydinlik tutun.
Kanisik ve karanluk alanlar kazaya davetiye cikartir.
b) Elektrikli aleteri, yanici svilar, gazlar ve tozlarin bulundugu yerler gibi yanici ortamlarda calistmayin. Elektrikli aleter, toz yeva dumanlar atesleyebilecek kivilcimar qikartur.
c) Bir elektrikl aleti calistirken tocuklardan ve ertaftaki kisilerden uzak tutun. Dikkatinizi dagitici seyler kontrlu kaybetmenize neden olabilir.

2) ELEKTRIK GUVENLIGI

a) Elektrikl aleflerin fiIer prizlere uygun olmalidr. Fis üzerinde kesinflikle hicbir degisiklik yapmayin. Topraki elektrikl alefderle hicbir adaptor fiI kullanmayin. Degistirilmemis fiIer ve uygun prizler elektrik carpmasi riskini azaltacaktur.
b) Borular, radyatörler, ocaklar ve buzdoplar gibi topraklanmamiş yüzyelerle vucüt temasindan kacinin. Vucudunuzun topraklanmasi halinde yüksek bir elektrik carpmasi riski vardir.
c) Elektrikli alefteri yagmura maruz birakmayin veya islatmayin. Elektrikli alete su girmesi elektrik carpmasi riskini artriracaktir.
d) Elektrik kablosunu uygun olmayan amaclarla kullanmayin. Elektrikli aleti kesinlikle kablosundan tutarak tasimayin, cekmeyin vya prizden cikartmayin. Kabloyu sicutan, yagdan, keskin kenarlardan veya hareketli parcalardan uzak tutun. Hasari vya dolasms kabolar elektrik carpmasi riskini artirir.

e) Elektrikli bir aleti acik havada calistriyorsaniz, acik havada kullanima uygunbir uzatma kablosu kullanin. Acik havada kullanima uygunbir kablonun kullanilmasi elektrik carpmasi riskini azaltir.
f) Eger bir elektrikli aletin nemli bir bolgede calistirmasi zorunluysa, bir artic akim aygit (RCD) korumali bir kaynak kullann. Bir RCD kullanilmasi elektrik soku riskini azaltir.

3) KISESEL GUVENLIK

a) Elektrikli bir aleti kullanrken her zaman dikkatli olun, yaptiginz ise yogunlasin ve sagduyulu davranin. Elektrikli bir aleti yorganken veya ilac ya da alkolan etkisi altindayken kullanmayin. Elektrikli aletleri kullanrken bir anlik dikkatsizlik ciddi kisisel yaralanmayla sonuclanabilir.
b) Kisisel koruyucu ekipmanlar mutlaka kullanin. Daima koruyucu gozluk takin. Kosullara uygun toz maskesi, kaymayan güvenlik ayakkabilari, baret veya kulaklik gibi koruyucu donanmlarin kullanilmasi kisel yaralanmaları azaltacıkı.
c) Istem disi calistirilmasini onleyin. Cihazi guc kaynagina ve/veya aküye baglamadan, yerden kalirmadan veya tasimadan once duğmenin kapali konumda oldugundan emin olun. Aleti, parmaginiz duğme uzerinde bulunacak sekilde tasimak veya aqik konumdaki elektrikli aleleri elektrik sebekesine baglamak kazaya davetiye cikartir.
d) Elektrikli aleti açmadanònce tüm ayarlama anahtarlariniçıkartin. Elektrikl aletin hareketli bir parcasina takili kalmisbir anahtar kisesel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandüz yerlerde kullanmayin. Daima sekslam ve dengeli basin. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrl edilmesine olanak tanir.
f) Uygun sekilde giyinin. Bol ebiseler giymeyin ve taki takmayin. Saçınizı, ebiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol ebiseler ve takilar vya uzun sac hareketli parçalara takilabilir.
g) Eger kullandiginz urunde toz emme ve toplama özellikleri olan atasmanlar varsa bunlarin bagl oldugundan ve dogru sekilde kullandigindan emin olun. Bu atasmanlarin kullantmas tozla ilgili tehlikeleri azaltabilir.

TÜRKQE

4) ELEKTRIKLI ALETLERIN KULLANIMI VE BAKIMI

a) Elektriki aleti zorlamayin. Uygulamaniz icin.Doogr elektriki aleti kullan. Dogru elektriki alet, belirendiigi kapasite ayarinda kulanildigunda daha iyi ve gvenli calisacaktr.
b) Düğme acmiyor ve kapatmyorsa elektrikli aleti kullanmayin. Düğmeyle kontrol edilemeyen:tum elektrikli aletler tehlikelidir v tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar degisimi veya elektriki alelerin saklanmasi oncesinde fisi guc kaynagindan cekin ve/veya akuyu aletten ayirn. Bu tur onleyici guvenlik tedbirleri elektriki aletin istem dişiolarak calistirilmasi riskini azaltacaktir.
d) Elektrikli aleti,*cocuklarin ulasamayacagyrerlerde saklayin ve elektrikli aleti tanimayan veya bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermyein. Elektrikli alefter, egitimsiz kullanicilarin elinde tehlikelidir.
e) Elektrikli aleleri iyi durumda muhafaza edin. Hareketli parcalardaki hizalama hatalarini ve tutukluklar, parcalardaki kurilmalar ve elektrikli aletin calismasini etkileyebilecek tamir diger kosullari kontrl edin. Hasanl ise, elektrikli aleti kullanmadan once tamir ettirin. Kazalarin cogu, elektrikli alelerin bakiminin yeteri sekilde yapilmamasindan kaynaklanir.
f) Kesim alelterini keskin ve temiz tutun. Bakimi uygun sekilde yapilmis keskin kesim uclu kesim alelterinin sikisma ihimali daha)dusuktur ve kontrl edilmesi daha kolaydir.
g) Elektrikli aleti, aksesuarlarini ve aletin diger parcalarini kullanirken bu talimatlara mutlaka uyun ve calisma ortaminin kosullarini ve yapilacak isin ne oldugunu goz onunde bulundurun. Elektrikli aletin ongorulen islemler disndaki islemler icin kullanilmasi tehlikeli durumlara neden olabilir.

5) SERVIS

a) Elektrikli aletinizi, sadece orjinal yedek parçalarin kullanildigi yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliginin muhafaza edilmesini,...

KiriCi Deliciler icin Ek Güvenlik Talimatlari

Kulak korumasi kullanin. Gurultye maruz kalinmasi, isitme kaybina yol acabilir.
- Alette birlikte verilen yardimci tutamaklan kullanin. Kontrol kaybi yaralanmaya neden olabilir.
Kesici aletin, gomulu elektrik kabolarna veya kendi kablosuna temas etmesine yol acabilecek durumlarda elektrikli aleti izole edilmis saplaridan tutun. Kesim aksesuani elektrik akimi bulunan kabolarta temas ettginde, akim elektriki aletin ilteken metal parcalari uzerinden kullaniciya iletilerek elektrik carpmasina yol acabilir.

Diger Riskler

Asagidaki riskler kiri ci delicileri ve kinci kullanmanin dogasinda vardir:

• Aletin donen veya sicak parçalarina dokunma sonucu yaralanma

Igili guvenlik duzenlemelerinin uyugulanmasi ve guvenlik cihazlarinin kullanilmasina ragmen, bazirisklerden kaçınmak mumkün degildir. Bunlar:

• Isitme kaybi.
  -Aksesuartari degistirirken parmakllnn sikismasi riski.
• Beton ve/veya duvar üzerinde calisirken olusan tozlan solumaktan kaynaklanan sekslik tehlikeleri.

Alet Üzerindeki Etiketler

Alet üzerinde asagidaki semboller gosterilir:

Kullanmadan once kullanim kilavuzunu okuyun.

Kulak korumasi kullanin.

40 Nm Kavrama Ayari pek cok delme uygulamasıiffin tasarlanmistir.
80 Nm Kavrama Ayan yuksek torkludelme uygulamalan icin tasarlanmistir.

TÜRKÇE

Kirmizi bakim gõsterge LED'i. Daha detayli tanim icin bkz. Bakim Gõsterge LED'leri.

San bakim gõsterge LED'i. Daha detayl tanim icin bkz. Bakim Gõsterge LED'leri.

TARIH KODU KONUMU (SEKIL [FIGURE] 1)

Imalat yilini da iceren Tarih Kodu (w) govdeye basildir.

Ornek:

2014 XX XX

Imalat Yili

Ambalaj Icerigi

Ambalaj iceriginde sunlar bulunmaktadir:

1 Kiri ci delici (D25721, D25722, D25723, D25761, D25762, D25763) veya
1 Kinci (D25871)
1 Yan kol
1 Alet kutusu (sadece K-modeli)
1 Sivri uglu keski (yalnizca D25871)
1 Kullanim kilavuzu
1 Parca semasi
Alet, parçalar ve aksesuarlarda nakliye sirasinda hasar olusup olusmadigi nki kontrl edin.
- Calistirmadan once bu kilavuzu iyice okuyup anlamak icin zaman ayirin.

Tanimlama

(sek. 1A, 1B, 2A, 2B)

UYARI: Hicbir zaman elektrkli aleti veya herhangi bir parcasimi degistirmeyin. Hasarla veya yaralanmayla sonuclanabilir.

a. Tetik duğmesi (D25721, D25722, D25723, D25761, D25762, D25763)
On/off (AÇma/kapama) sarsma Düğmesi (D25871)
b. Lock-on (Kilit-ajik) surgusu (D25721, D25722, D25723, D25762, D25763)
c. Yan kol

d. Ana tutamak
e. Aktif titreşim kontrolü

f. Mod seçme Düğmesi
g. Elektronik hiz ve darbe kontrol kadrani
h. Sikma tekerleji

i. Yan tutamak kelepcesi

j. Celik bilezik
K. Burg
I. Alet tutucu

m.Pim

n. Ayar bilezigi
o. Kilitleme mansonu
p. Yan tutamak dugmesi

KULLANIM ALANI

D25721, D25722, D25723, D25761, D25762, D25763

Kinci delici profesyonel kirma delme ve kirma uygulamaları icin tasarlanmistir.

D25871

Kinciniz, profesyonel kirma, kesme ve yikim uygulamalar icin tasarlanmistir.

Islak kosullarda veya yanici sivi ya da gazlarin mevcut oldugu ortamlardaKULLANMAYIN.

Bu kinci deliciler profesyonel elektrikli alelerdir.

Cocuklarin aleti elmesine izIN VERMEYIN. Bu alet deneyimsiz kullanicilar tarafindan kullanilirken nezaret edilmelidir.

• Bu urun, gunvlenliklerinden sorumlu kisinin gozetiminde olmadiklarinda, fiziksel (cocuklar dahil), algisal veya zihinsel kapasite kaybi yasami deneyimsiz, bilgisiz ve yeteneksiz kisiler tarafindan kullanilmamalird. Cocuklar asla bu urunle yaliniz birakilmamalird.

Yumusak ilk hareket Ozelliigi

D25722, D25723, D25761, D25762, D25763

Yumusak baskama ozelligi, basklarken aletin istenen delik pozisyonundan disari kaymasini onlemek icin yavasa hizlanmayi saglar.

Yumusak baslama özelliği ayni zamanda kinci delici mevcut bir deliktekti matkap uçuyla baslatlmsa disliye ve operatore iletilen ani tork tepkimelerini de azaltir.

TÜRKÇE

Elektronik Hiz ve Darbe Kontrolu (sekil 1,3)

Elektronik hiz ve darbe kontrolü (g) asagidaki avantajlar saglar:

• kürilma risikolmadan daha kucuk aksesuararin kullanimi;
• yumusak veya hassas materyalleri oyarken veya delerken birdnbire baslamin minimize edilmesi;
• kusursuz oyma icin en uygun alet kontrolü.

Tork Sinirlama Kavramasi

UYARI: Kullanici aleti kullanirken her zaman sikica tutmaladir.

Tork sinirlama kavramasi, matkap ucunun sikismasi durumunda operatore illetlen maksimumum tork tepkimesini dinur. Bu ozellik ayrica disiler ve elektrik motorunu sikismasi da engeller.

IKAZ: Tork kontrl ayaralarin deigistirmeden once aleti daima kapatin aksi halde alet zarar gorebilir.

KOMPLE TORK KONTROLU (CTC) (SEK. 3) D25722/D25762

Komple tork kontrlu (CTC) kullaniciya ayarlanabilir tork secenekleryte birlikte iki asamali mekanik kavrama sunmaktadir. Torku ayarlamak cesisiti uygulamalarda daha iyi kontrl saglamaktadir.

Dusuk ayar (40Nm) aletin dusuk tork seviyesinde calismasina ve bircok sert delme uygulamasinda daha iyi kontrl saglamaktadir. Yuksek ayar (80Nm) karotlu delme ve genis capi sert uclarin kullanimi gibi daha zorlu uygulamalar icindir.

Daha fazla bilgi icin Iki Asamali Mekanik
Kavramanin Ayarlanmasi kismuna bakin.

KESIN TORK KONTROLU (UTC) D25723/D25763

Iki asamali mekanik kavramaya ek olarak, Kesin Tork Kontrolu (UTC), kullanicin kontrolu kaybettigini alglama özelligne sahip alan kurulu anti dönni teknojisi yoluyla daha iyi bir kullancı konforu ve güvenligi sunar. Bir takulma fark edildigiinde, tork ve hiz hemen azalir. Bu özellikendi kende dönnemiönleyerek bilek yaralanmaları anzaltir.

Bakim Gösterge LED'leri (sekil 3)

Karbon fircalar aletin gelecek 8 saat icinde service ihtiyaci olduugunu gosterreichek sekilde asinmaya yakinken sarı FIRCA asinma gosterreich LEDi (s) yanar.

D25721, D25722, D25723, D25761, D25762, D25763

Kirma modu disndaki herhangi bir modda lock-on (kilit-acik) (b) duğmesi kullanildigiinda kirmizi bakim ögerte LED' (r) yanar. Kesin Tork Kontrolü (UTC) bulunan modellerde, donne onle etkinsteirildigiinde kirmizi LED ögerte (r) yanar. Alette bir sorun varsa veya fircalar tamamen eskidiyse (Firca Bakimi bolumne bakin) kirmizi ögerte yanip söner.

D25871

Alette bir aniza varsa veya firca tamamen asidiya kirmizi servis gõsterge LED'i (r) yanar. (bkz. Bakim bolümü altinda Firçalar).

Tamamen Titresimi sönümlenmiş Ana Tutamak (Şekil 1)

Ana tutamak icindeki sonumleyiciler (d) kullaniciya aktaran titresimi emer. Bu calisma sirasinda kullaninirahat etmesini saglar.

Elektrik emniyeti

Elektrik motoru sadece tek bir voltaj icin tasarlanmistir. Her zaman guc kaynaginn, etiket plakasindaki voltajla ayni olup olmadigi n kontrl edin.

DEWALT aletiniz EN 60745 standardina uygun olarak cift yalitmildir; bu nedenle, topraklama kablosuna gerek yokitur.

Güç kablosu hasarliya, DEWALT yetkili servisinden temin edilebilen özel olarak hazirlanmı bir kabloyadehyşirilmelidir.

Uzatma kablosu kullanilmasi

Uzatma kablosu kullanilmasi gerekiyorsa bu aletin giris güncü (teknik verilere bakın) uygun onaylbir 3 damarluzatma kablosu kullanin. Minimum iltekten ebadi 1,5 mm²; maksimum uzunluk 30 m'dir.

Bir kablo makarasi kullanirken, her zaman kabloyu tamamen makaradan cikarin.

MONTAJ VE AYARLAR

Ayarlama yaparken veya
kurulumlari degistirirken veya
onarim yaparken aksesuarlari takin
ve cikarmadan once yaralanma
riskini azaltmak icin birimi kapatn
ve makineyi elektrik prisinden
cikarin. Tetikleme duğmesinin OFF
(KAPALI) konumda oludugundan emin
olun. Kazara calisma yaralanmaya
neden olabilir.

UYARI: Alet uzlan sicak olabilecegi
için degistirp seksarirken yaralanmayi
önlemek için eldiven giyilmelidir.

UYARI: Aleti her zaman yan tutamak dizgün sekilde takilmş dalamak calistirn.

D25721, D25722, D25723, D25761, D25762, D25763

ON KONUMA TAKILMASI (SEKIL 2A)

1. Alet tutucunun (l) arkasindaki ayar bileziigi (n) üzerindeki Çelik halkayi (j) yerine oturtun. Her iki ucu birlikte sin, burcu (k) takin ve pimi (m) yerleşirin.
2. Yan tutma kelepcesini (i) yerlestitir ve sikmatekerlegi (h) uzerine vidalayin. Sikmayin.

UYARI: Monte edildiginde, tutmakelepcesi asla cikarilmamalidir.

1. Yan tutamagi (c) once burc (k)icine sonra da sikma tekerlegiicine vidalayin. lyice sikin.
2. Yan kol montaj aksamini istenilen konuma dondurun. Agir bir matkap ucuyla yatay olarak delmek icin, en iyi kontrol amaciyla yan tutamaqin yaklasik 20^ acyla yerleştilmesi tavsiye edilir.
3. Sikma tekerlegini (h) sikarak yan kol montaj aksamini yerine kilitleyin.

D25871 (SEKIL 2B)

1. Yan tutamak duğmesini (p) sökün.
2. Yan tutamak grubunu Çelik bileziği (j) montaj alaninda (y) sabitleyecek sekilde makine üzerine kaydirin. Yan tutamak.Doğru konumbuor ortasi ve bas kisim arasidir.

3. Yan tutamaigi (c) istenen açaída ayarlayin.

4. Yan tutamagi istenen konuma kaydirin ve dondurun.

5. Dugmeyi (p) sikarak yan tutamağı yerine sabitleyin.

SDS Max Akesesuarlarinin Takilmasi ve Sokulmesi (sekil 1,4A,4B)

Bu makine SDS Max® matkap uçları ve keskiler kullanir (SDS Max® uc Şaftınin enine kesiti yüz).(sekol 4B detay resmi).

1. Uc saftini temizleyin.
2. Kilitleme mansonunu (o) gercekin ve uç saftūn takin.
3. Manson yerine oturana kadar saftu haficce cevirin.
4. Düzgün bir sekilde kilitlenip kilitlenmedigini kontrol etmek icin ucu cekin. Kirma delme islevi, ucun alet tutucya kilitlendiginde birkac santimetre eksensel olarak hareket edebilmesini gerektir.
5. Ucu cikarmak icin alet tutucu kilitlememansonunu/bilezigini (o) geri cekin ve ucu alettutucudan cekip cikan (I).

Çalıma Modunun Seçimi (sekil 1)

Kirma delme:

D25721, D25722, D25723, D25761, D25762, D25763
beton, tugla, taş ve duvar delme
uygulamari,...

Yalinizca kirma:

kesme ve yikim uygulamaları icin. Bu modda alei ayni zamanda sikşmş matkap ucu n serbestbirmak icin bir kol olarak kullanilabilir.

1. Calisma modunu segmek icin, mod segme svicini (f) gerekli modun sembolunu isaret edene kadar dondurun.
   Mod sejm dugmesinin (f) 0 konumunu geçmesini saglamak icin alet tutucuyu (I) hafiffe cevirmek gerekebilir.
2. Mod seçme Düğmesinin (f) yerine kiltlendiginden emin olun.

TÜRKÇE

Keski Konumunun indekslenmesi (sekil 5)

Keski 24 farkl konumda indekslenip kilitenebiril.

1. Mod sejm dugmesini (f) Ronumun gosterene kadar dondurun.
2. Keskiyi istenen konuma dondurun.
3. Mod secrete duigmesini (f) "yalnizca kirma konumuna ayarlayin.
4. Keskiyi yerine oturana dek bukun.

Elektronik Híz ve Darbe Kontrol Kadranınin Ayarlanması (şekil 1, 3)

Kadrani (g) istene duzeye tandurun. Kadrani daha yuksek hizlar icin yukari, daha dusuk hizlar icin asaqi cevirin. Istenilen ayar denyimle elde edilir. Ornek:

• hassas, yumusak materyalleri keserken veya delerken veya minimum parcalanma gerektiginde kadrani dusuk ayara ayarlayin;
• daha sert materyalleri keserken veya delerken kadrani yuksek ayara ayarlayin.

Iki Asamali Mekanik Kavramanin Ayarlanmasi (SEC. 3)

D25722, D25723, D25762, D25763

IKAZ: Tork kontrol ayarlarin
değistirmeden once aleti daima kapatin
aksi halde alet zar górelli.

Tork kontrl kolunu (t) uygulamanin gerektirdigi sekilde 40 Nm veya 80 Nm'ye ayarlayin.

40 Nm (u) kavrama ayan delme uygulamalarinin cogu icin ve bir engel vya diger yabanci maddelerle karisalildiginda kolayca cikacak sekilde tasarlanmistir.
80 Nm (v) kavrama ayari karot uglar ve derin delik delme gibi yuksek tork uygulamalari ve daha yuksek tork esiiginde cikabilmesi icin tasarlanmisur.

NOT: 80 Nm pozisyonunun seçilmesi mumkün degilse, aleti yuk altinda calistirp tektrar deneyin.

Alet her fise takildginda, otomatik olarak en hassas ayar alan kavrama ayan 140 Nm (u), konumunda geer.

CALISMA

Kullanma Talimatlari

UYARI: Güvenlik talimatlarna veGPCeri duzenlemelere her zaman uyun.

Ayarlama yaparken veya kuruluml degistirken veya onarim yaparken aksesuarlan takip ve cikarmadan once, yaralanma riskini azaltmak icin birimi kaput ve makineyi elektrik prisinden cikarin. Tetikleme svicinin OFF (KAPALI) konumda olugundan emin olun. Kazara calisma yaralanmaya neden olabilir.

UYARI: Alet uzclari sicut olabilecegi icin degistirp cikarirken yaranmayn onlemek icin eldiven giyilmelidir.

Borvekablogebekelerin konumlarinfarkinda olun.
Alete sadece halif bir basinc uygulayin (yaklasik 20kg). Asir guc delmeyi hizlandirmaz faktat aletin performansini dusur ve omrunu kisaltabilir.
- Aleti her zaman iki elle ve siki bir sekilde tutun ve dokru durus pozisyonundan emin olun. Aleti er zaman yan tutmak dizgün sekilde takilmis olarak calistirn.

NOT: Calisma sicakligi: -7 ° +40 °C (19 ° 104 °F). Aletin calisma sicaklik degeleri disinda kullanlmasi alet omrun kisaltir.

Doğru El Pozisyonu (sekil 6)

UYARI: Ciddi yaralanma riskini
azaltmak icin, HER ZAMAN gosterildigi
gibi dokru el pozisyonunu kullanin.

Ciddi yaralanma riskini
azaltmak icin, HER ZAMAN ani tepkime olabilecegi dinuncesyle gvenli bir sekilde tutun.

Dogru el pozisyonu bir el yan tutamak (c), diger el ana tutamak (d) uzerinde olacak sekildedir.

AÇma Kapama (sekil 1)

D25721, D25722, D25723, D25761, D25762, D25763

Aleti acmak icin, tetik duğmesine basin (a).

TÜRKÇE

Aleti durdurmak icin tetik dugmesini birakin.

D25721, D25722, D25723, D25762, D25763

Kiliteme dugmesi (b) tetik dugmesinin (a) sadece kesme modunda kilitlenmesini saglar. Kiliteme dugmesi delme modunda etkinlestiirse, bir ozellik olarak alet otomatik olarak kapanacaktir.

Aleti acmak icin, tetik dugmesine basin (a).

Aleti durdurmak icin duğmeyi birakin.

Surekli calisma icin, duğmeye (a) basin ve basili tutun, kilitleme duğmesini (b) yukari kaldirin ve duğmeyi serbest birakin.

Aletin surekli calismasini durdurmak icin svice kisa bir sure basip serbest birakin. Calisma bittiginde ve prisden cikarmadan once her zaman alei kapatin.

D25871

Aleti acmak icin, tetigin alt kismindaki on/off (acma/ kapama) sarsma dugmesine (a) basin.

Aleti durdurmak icin, tetigin ust kismindaki on/off (acma/kapama) sarsma dugmesine basin.

Kesme delme

Aleti acmak icin on/off (acma/kapama) duğmesine (a) basin.

Aleti durdurmak icin duğmeyi birakin.

Düz Bir Uçla Delme (şekil 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Uygun matkap ucunu yerleştinir.
2. Mod seçme svicini (f) kırma delme konumuna ayarlayin.
3. Elektronik hiz ve darbe kontrol kadranini (g) ayarlayin.
4. Yan tutamaigi (c) takin ve ayarlayin.
5. Delinecek deligin yerini nokta ile isaretleyin.
6. Matkap ucu nukn noktanin üzerine yerlestirin ve aleti calistirin.
7. Calisma bittiginde ve prizden cikarmadan once her zaman alei kapatin.

Karot Ucla Delme (sekil 1)

1. Uygun karot ucun yerleştinir.
2. Delgi matkabini karot uca monte edin.

3. Mod seçme Düğmesini (f) kırma delme konumuna ayarlayin.

4. Elektronik hiz ve darbe kontrolü kadrannı (g) orta veya yüksek hiz ayarina dondürün.

5. Yan tutamagi (c) takin ve ayarlayin.
6. Delgi matkabini noktanin uzerine yerlestirin ve aleti calistinn. Karot betonun icine yaklasik 1 cm icine girene kadar delmeye devam edin.
7. Aleti durdurun ve delgi matkabini ÇiKarin. Karot ucu deligi tekrar yerleştin ve delmeyev devam edin.
8. Karot ucun derinliginden daha kalin yapilari delerken, betonun yuvarlak silindirinden veya gobek ic ucundan beliri araliklarla ckin. Deligi etrafindaki betondan istenmeyen kopmalari onlemek icin, once tum yapi boyunca delgi matkabin n capinda bir delik acin. Ardindan ici cikanlmis deligi her iki taraftan yarim yol delin.
9. Calisma bittiginde ve prizden cikarmadan once her zaman alei kapatin.

Yontma ve Kesme (sekil 1)

1. Uygun keshiyi yerleştin ve 24 konumdan birine killemek yüz elle dondürn.
2. Mod seigne dougmesini (f) yalnizca kirma konumuna ayarlayin.
3. Elektronik hiz ve darbe kontrol kadranini (g) ayarlayin.
4. Yan tutamaği (c) takin ve ayarlayin.
5. Aleti calistirn ve calismaya baslayin.
6. Calisma bittiginde ve prizden cikarmadan once her zaman alei kapatin.

BAKIM

DEWALT elektrikli aletiniz minimum bakimla uzun sureli calisma icin tasarlanmistir. Aletin uzun sure boyunca verimli bir sekilde calismasi, uygun bakimin ve duzenli temizligin yapilmasina baglidir.

UYARI: Ayarlama yaparken veya kurulumlari degistirken veya onarim yaparken aksesuarlan takip ve cikarmadan once, yaralanma riskini azaltmak icin birimi kapatin ve makineyi elektrik prizinden cikarin. Tetikleme svicinin OFF (KAPALI) konumda olduugandan emin olun. Kazara calisma yaralanmaya neden olabilir.

TÜRKÇE

Bu makinenin servisi kullanici tarafindan
yapilamaz. Yaklaşik 150 saatlik kullanın
ardindan aleti bir DEWALT yetkili servisineGotürn. Bu sürend once sorunçikarsa, DEWALT yetkili servisiyle temasaGPCIN.

Firçalar (sekol 3)

Karbon körürlere kullanici tarafindan bakim yapilamaz. Aleti DEWALT yetkili servisine goturun.

Karbon fircalar asinmak uzereyken san firca asinma gõsterge LED'i (s) yanar. 8 saatlik kullanimin ardindan, fircalar tamamen asinir ve motor otomatik olarakapanir.

Servis gõsterge iisig (r) yanar yanmaz aletbakiminin yaptrilmasi gerekir

Yaglama

Bu aletin ilave yağlanmasina gerek yoktur.

Temizleme

UYARI: Havalandirma deliklerinde ve etrafinda toz toplanmasi halinde bu tozu ve kiri kuru hava kullanarak ana govdeden zuaklastirn. Bu islemi gerektelestirinke onayl bir goz korumasi ve onaylt oz maskesi takin.

Aletin metalik olmayan
parçalarini temizlemek icin aslaoczüci
veya baska sert kimiyasal kullanmayin.
Bu kimiyasallar bu parçalarda kullanilan
malzemeleri gücsuzleştinir. Yalnizca su
veyumusak sabunla nemlendirlimis bir
bez kullanin. Aletin icine herhangi bir
sivinin girmesine izin vermeyin; aletin
herhangi bir parcasini bir svi icine
daldirmayin.

Ilave aksesuarlar

UYARI: DEWALT tarafindan tedarik veya tavsiye edilenlerin disindaki aksesuarlar bu urun üzerinde test edilmediginden, szoz konusu aksesuarlar bu alelte birkite kullanlmasi tehlikeli olabilir. Yaralanma riskini azaltmak icin bu urtinle birkite sadece DEWALT tarafindan tavsiye edilen aksesuarlar kullanilmaldir.

Opsiyonel olarak ceşitli tiplerde SDS Plus® matkap uçlar ve keskiler mevcuttur.

Uygun aksesuarlarla ilgili daha fazla bilgi almak icin satis noktalaryla gorusun.

Çevrenin korunması

Ayri toplama. Bu urun normal evsel atiklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT urununuzi degistirmek isterseniz ya da artik kullanilamaz durumdaysa, normal evsel atiklarla birlikte atmayin. Bu urun ayr toplama icin ayirin.

Kullanlmis urunlerin ve ambalajarin ayri olarak toplanmasi bu maddelerin geri donusume sukularak yeniden kullanlmasina olanak tanir. Geridonusumludaddelerin tekrar kullanlmasi cevre kiriliginin onlenmesine yardimci olur ve ham madde ihtiyacini azaltir.

Yerel yonetmelikler, elektrikl urunlerin evlerden toplanip belediye atik tesislerine aktanlmasi veya yen bir urun satin alirken perakende satici tarafindan toplanmasi yonunde hukumligererebilir.

DEWALT, hizmet Ömrünun sonuna ularan
DEWALT ürülerinin toplanmasi ve geri donusümesekolmasi icin bir imkan sunmaktadir. Bu hizmetin avantajlarindan faydalanmak icin, lütfen, ürünuzü bilimiza teslim alanak herhangibir yetkilisi servisi iade edin.

Bu kilavuzda belirtilen listeden size en yakin yetkili servisin yerini ogrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve sati sonrasi hizmetlerimizle iligi tum bilgiler ve tam ayrintilari internette www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT urunlerinin kalitesinden emindir ve bu yuzden profesyonel kullanicar icin kanunlarda belirtilen taleplerin ustunde bir garanti sunmaktadir. Bu garanti metni bir ilave niteligiinde olup profesyonel bir kullanici olarak sahip oldugunuz sozlesmedenDOGAN haklara veya profesyonel olmayan, ozelbir kullanici olarak sahip oldugunuz yasal haklara higbir sekilde zarar vermez. Isbu garanti Avrupa Birligine üye ükeler ile Avrupa Serbest Ticaret Bolgesinirlan dahilinde geleerlidir.

- 30 GÜNLÜK RISKSIZ MÜSTERI MEMNUNİYETI GARANTİSİ

Satin almi s oldugunuz DEWALT urunu, satin alma tarihinden itibaren 30 gun icerisinde, ilk denemenizde, performansisi ziti tam olarak tatmin etmediyse, yetkili servise goturulup; DEWALT Merkez Servis onay ilde degistirilebilir veya gerekirse tamir edilir. Bu haklan yararanmak icin:

Urunun satin alindiigi sekliyle, original tum parcalari ile birlikte satin alindiigi yere teslimi;

• Fatura ve garanti kartinin ibrazi;
  Uygulamanin satin alim tarihi itibariyle ilk 30 gun icerisinde gerceklesmesi;
• Ürün performansin ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti kosullar haricinde yedek parçalar dahil degildir.

- UCRETSIZ BIR YILLIK SERVIS KONTRATI

Yasal garanti suresi dahilinde tum DEWALT urunleri satin alma tarihinden itibaren bir yil sureyle ucretsiz servis destegine sahtiptir. Sadece bir defaya mahsus olmak uzere urununuz DEWALT Yetkili Servisinde iscilik bedeli alinmadan tamir edilir veya bakim yapirl. Fatura ve garanti kartı ibrazi gerekmektedir.

Aksesuarlar ve garanti kosullar haricinde yedek parcalar dahil degildir.

BIR YIL TAM GARANTI

Sahip oldugunuz DEWALT urunu satin almatarihinden itibaren 12 ay icinde hatali

malzeme veya iscilik nedeniyle bozulursa, DEWALT asagidaki sartla uyulmasi kosuluya icretsis ozlarukusurlu parcalarin yenilenmesini veya-kendi insiyatifine bagl olarak-satin alinan urunun degistirilmesini garanti eder:

• Ürın hatali kullanilmamışın;
• Ürün yipranmami, hirpalanmami ve asinmamistr;
• Yetkili olmayan kisilere tamire calisilmamistr;
• Satin alma belgesi (fatura) ibraz edilmistir;
• Ürün, Tür original parçaları ile birkıfte iade edilm,stir.

Sikayet veya talepleriniz icin satciniza, DEWALT katalogunda yer alan size en yakin yetkili DEWALT servisine veya bu kullanna kilavuzunda belirtilen adresten DEWALT ofisne basvurun. Yetkili DEWALT servislerinin listesi ve satis sonrasi hizmetlerimize ilgili tum bilgiler Internette www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanligi tebligince kullanim omru 10 yildir.

Türkiye Distributörü

KALE HIRDAVAT VE MAKINA.A.S.

Defterdar Mah. Savaklar Cad. No. 15 34050

Edirnekip Eyup Istanbul

EAAHNIKA
