GEBRUIKSAANWIJZING WG118E WORX

Niet alle afgebeelde of beschreiben toebehoren worden standardmeegeleverd.

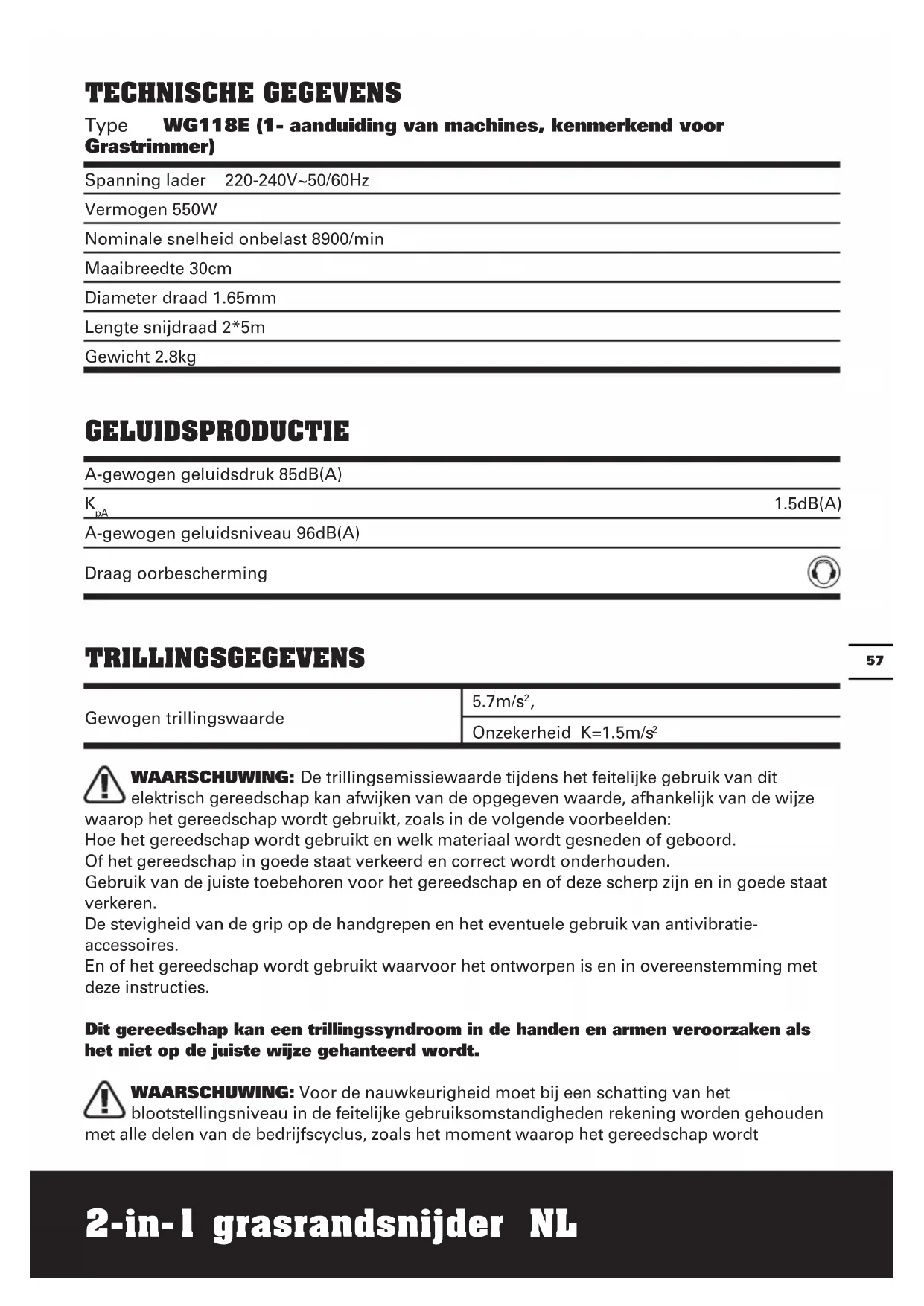

TECHNISCHE GEGEVENS

Type WG118E (1- aanduiding van machines, kenmerkend voor Grastrimmer)

Spanning lader 220-240V~50/60Hz

Vermogen 550W

Nominate snugheid onbelast 8900/min

Maaibreedte 30cm

Diameter draad 1.65mm

Lengte snijdraad 2*5m

Gewicht 2.8kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk 85dB(A)
KpA	1.5dB(A)
A-gewogen geluidsniveau 96dB(A)
Draag oorbeschering

TRILLINGSGEGEVENS

Gewogen trillingswaarde	5.7m/s2,
	Onzekerheid K=1.5m/s2

WAARSCHUWING: De trillingsemissiewaardeijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze op het gereedschap worden gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap worden gezruikt en welt materiaal worden gesneden of geboard. Of het gereedschap in goede staat verkeerd en correct worden onderhonden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zich en in goede staat verkeren.

De stevigkeit van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gezruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en Armen veroorzaken als het Niet op de juiste wijze gezende gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden Ile delen van de bedrijfscyclus, zoals het moment waarop het gereedschap worden

2-in-1 grasrandsnijder NL

uitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate taken met veel trillingen over een aantal階段 verspreid worden.

TOEBEHOREN

Beschermkap 1

Extra handvat 1

Wiel voor kanten snijden 1

1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

ALGEMENE EILIGHEIDSWAARSCHUWINGEN VOORVERMOGENSMACHINE

WAARSCHuWING:Bij het gebruik van

deze machine dienen de

veiligheidsinstrumenties strikt gevolgd te worden. Lees deze instructies voor uw eigendeiligeiden die van omstanders door voordat u de machine in gebruik neemt. Bewaar de instructies zodate u deleze nog eens kunt nalezen.

BEWAAR DEzE INStruCTIES

Dit apparaat is Niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysiieke of mentale capacititeen of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.

Kinderen要去ndertoeichtworden gehonden om te verzekeren dat ze nicht met het apparatusat spelen.

Wanner de stroomtoevoerdraad beschadigd is, dient deze verrangen te worden door de fabrikant, de reparatiedienst of een soortgelijk bevoegde persoon, om zo bevaren te voorkomen.

VEILIGHEIDSWAARSCHUWINGEN VOOR GAZONTRIMMER

a) Draag oogbescherming.
b) Laat kinderen of mensen die nicht weten hoe ze de machine要去en bedieren nooit de machine gebruiken.
c) Schakel de machine uit wanner er mensen, in het bijzonder kinderen, of huisdieren in de buurtkommen.
d) Gebruik de machine alleen overdag of met goed kunstlicht.
e) Controller de machine voor gebruik en na elke botsing op tekenen van slijtage of schade en repareer deze wanner nodig.
f) Gebruik de machine nooit wanneer de beschermkappen zijn beschadigd of nicht juist zich geplaatst.
g) Houd te allen tjde uw handen en voeten weg bij het snijgedeelte, en zeker wanner u de motor inschakelt.
h) Bescherm uzelf gegen letsel veroorzaakt door een apparaat dat gemonteerd is om de

draadlengte af te snijden. Nadat de snijdraad is verlengd, dient u de machine alteid in de normale gebruikspositie te plaatsen voordat u deze weein schakelt.

i) Monteer nooit metalen snijelementen.
j) Gebruik nooit reserveonderdelen of accessoires die nicht worden geleverd of aangeraden door de fabrikant.
k) Haal de stekker uit het stopcontact voordat u de machine nakijkt, repareert of schoonmaakt en wanner de machine nicht gezruikt worden.
I) Zorg er.altijd voor dat de ventilatieopengingen Niet geblokkeerd worden.

ONDERHOUD

a) Neem na gebruik de stekker uit het stopcontact en controllerer de machine op schade;
b) Bewaar de machine buiten bereik van kinderen als hij Niet in gebruik is;
c) Een trimmer met netvoeding mag alleen gerepareerd worden door een bevoegde reparateur;
d) Gebruik alleen verrangingsonderdelen en accessoires die door de fabrikant worden aanbevolen. Voorbereiding voor gebruik, bediening en onderhoud van de machine:

• Lees zorgvuldig de instructies.

Maak uzelfbekend met de bediening en het juiste gebruik van het gereedschap.
- Controller de stroomdraad en het verlengsnoer voor gebruik op tekenen van schade of slijtage.
Haal onmiddelijk de stekker uit het stopcontact wonneer de stroomdraad beschadigd worden tijdens gebruik. RAAK DE DRAAD NIET AAN VOORDAT U DE STEKKER UIT HET STOPCONTACT HEEFT GEHAALD.
- Gebruik de trimmer nicht wanner de stroomdraad of het verlengsnoer is beschadigd of slijtage vertoont.

WAARSCHuWINGEN:

• Waarschuwing. Snijelementen draaien nog even door nadat de motor isuitgeschakeld,
• Houd het verlengsnoer uit de buurt van het snijelement;

Het is aan te bevelen de machine aan te sluiten op een aardlekschakelaar (ALS) met een aanspreekstroom van hoogstens 30mA .

SYMBOLEN VERVAARDIGING

Lees de gebruiksaanwijzing

Veiligheidsklasse

Draag oorbescherming Draag een veiligheidsbril

Houd omstanders op afstand.

Schakel de machine uit! Verwijder de stekker uit het stopcontact voordat u de machine verstelt of schoonmaakt, of wanner de stroomdraad vastzit of beschadigd is.

Niet bloatstellen aan regen of water.

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product Niet bij het huisvuil geworpen mag worden, maar waar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten+knnn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

Kanten Snijden

Trimmen

1. MONTAGE VAN HANDVAT EN STEEL (Zie Fig. A)

Verwijder de schroef van het verilheidsschem (3) enplaats het scherm op de trimmerkop; lijn het scherm zodenig uit dat het in de sleuven op de trimmerkop glijdt. Draai het apparaat om enzet het verilheidsschem vast op de trimmerkop met de bijgeleverde schroef (a).

2. MONTAGE VAN HET WIEL OM GRASKANTEN TE SNIJDEN (Zie Fig. B)

Monteer het wiel op de groeven van de snijkop. Zorg ervoor dat de groef van het wiel in de metalen staat geblokkeerd is. Druk op de vrijmaakknop (b) van het wiel en trek het wiel eraf.

BEDIENINGSINSTRUCTIES

BEOOGD GEBRUIK

Het gereedschap is bestemd voor het knippen van gras en onkruid onder struiken en op hellingen en randen die nicht met de grasmaier bereikt+kunnen worden.

WAARSCHUWING: De snijkop blijdtraaien nadat de trimmer is

uitgeschakeld. Wacht totdat de snijkop is gestopt voordat u de trimmer neerlegt.

• Draag.altijd oogbescherming.Leun nooit over de trimmer heen; stenen e.d. kunnen door de machine omhoog geworpen worden en zo in de ogen of het gezicht terechtkomen,waardoor blindheid of ander ernstig letselveroorzaakt kan worden.
• Houd het handvat met de ene hand vast en het extra handvat met de ander. Houd de trimmer onder uw middel. Werk alleen van rechts waar links om ervoor te zorgen dat stenen e.d. van u af geworpen worden. Trim het gras vlak bij en parallel aan de grond,+zonder voorover te leunen (vertical bij het kanten snijden). Duw de machine niet in het te snijden materiaal.
• Controller voor gebruik of beide trimmerdraden lang genoeg zich.
• Controllerijdens het trimmen of de motor op volle snugheid werkt.

2-in-1 grasrandsnijder NL

• Gebruik alleen een snijlijn met een diameter van 1,65 mm. Snijdraad met een andere diameter zal nicht goed toegevoerd worden en er dan voor zorgen dat de trimmer zich goed snijdt. Ook zou dit ernstig letsel konnenveroorzaken. Gebruik geen andere materialen, zoals ijzerdraad, touw, garen, enz. LJzerdraad kanijdens het snijden afbreken en dan gelanceerd worden, waardoor ernstig letsel kan ontstaan.

1. HOOGTE-INSTELLING

Druk de plantenbescherming (4) in bij het kantjesknippen en trek deze uit bij het trimmen, zoals weergegeven in afb.

C. Controller voordat u gaat trimmen of kantjesknippen of de plantenbescherming stevig op deplaats is vergrendeld.

2. AFSTellen VAN DE TELESCOOPSTEEL (zie Fig. D)

Draai de onderste vergrendelknop (2) in de aangegeven richting om deze los te make. Stel de telescoopsteel af op de voor u meest comfortablele lenghte.

Draai de onderste vergrendelknop wee vast.

3. DRAAIEN VAN HET HANDVAT

Houd de onderste behuizing vast en trek de as omhoog. Draai hem dan op graden rechtsom (Zie Fig. E1), en kaak hem los. De as worden vanzelf in de juiste positie geblokkeerd. (Zie Fig. E2)

4. AFSTellen VAN HET ExTRA HANDVAT(zie Fig. F)

Trek de hulpvergrendelingshendel omhoog (9).

Houd de hendel vast en draai de hulphandel\ aar de meest comfortablee en gebalanceerde\ positie (Zie Fig. F)

Laat de hendel los en uw hulphendel worden vergrendeld.

5. TREKONTLASTING VAN HET ELEKTRISCHE VOEDINGSSNOER (zie Fig. G)

Vorm een lus bij het uiteinde van het verlengsnoer voor trekontlasting van het snoer. Leg het snoer doorheen de handgreep

en maak vast door de lus over de snoerhaak te leggen en de kabel strak te trekken.

6. AFSTellen VAN DE HOEK VAN DETRIMMER TEN OPzICHE VAN DE STEEL

De hoek van de trimmer lager instellen. Zeteen voet op de behuizing van de motor, pak het hoofdhandvat en oefen voldoende krachtuit voor deinstelling, zoals in afbeelding H1. De hoek van de trimmer hoger instellen, Zeteen voet op de veilgheidskap, pak het hoofdhandvat en oefen voldoende krachtuit voor deinstelling, zoals in afbeelding H2.

7. AAN/uITSCHAKELAAR

De schakelaar is geblokkeerd om onbedoeld starten te voorkomen. Om te stoppen, maar u de schakelaar los.

8. TRIMMEN

Houd de onderzijde van de trimmerkop net boven de grond in een lichte hoek.. Zorg ervoor dat alleen de punt van de draad het gras raakt. Laat de trimmer op zich eigen能力和werken; Duw de trimmer Niet in het gras.

9. KANTEN SNIJDEN (zie Fig. I)

Draai erst de achefterste handgreep (1) 90\ gradesaar rechts (zie "hoofddraairichting van handgreep", afb. E1 en E2).

Pas de hoek van de trimmerkop aan op de laagste horizontale instelling (zie "De hoek van de trimmerkop afstellen op de laagste horizontale instelling", afb. H1). Plaats verwolgens het kantjesknipwiel (7) op de grond voor de kantjesknipmodus (Zie FIG. I). Er zich twee witte draden aan elk uiteinde van het veiligheidsschem (3), dit geeft het snijvlak waar van de trimmerdraad. Breng die lijnen op een lijn met de rand van het gazon.

Zorg er bij het kanten snijden voor dat de punt van de draad contact maakt. Forceer de draad Niet. Het draaiwiel beschermt de machine en zorgtervoordatdeze de grondnietraakt.

Wees extra voorzichtig bij het kanten snijden, objecten+kunnen omhoog gegood worden.

10. AuTOMATISCHE DRAADTOEVOER

Bij het inschakelen van de trimmer, komt er eenklein stukje draad waar buiten.

U hoort een kletterend geluid wonneer de draad de draadsnijder raakt. Dit is normalen wordt veroorzaakt doordat de draad wordt afgesneden door het draadsnijmes. Zodra de draad is afgesneden op de juiste lenghte, za het "kletterende" geluid stoppen en za de trimmermotor op volle snugheid werken. Om meer draad toe te voeren, moet de machine eerst—helemaal gestopt zich, en daarna opnieuw gestart worden totdat de motor op volle snugheid draait.Herhaal de bovenstaande 4 handeling totdat u de draden de draadsnijder hoort raken. (Doe ditECHTER nicht meer dan 6keer.)

11. HANDMATIGE DRAADTOEVOER (Zie Fig. J)

Druk op de draadvoedingsknop en LAST deze los (15) (Zie Fig. J) verwijl u voorzichtig aan een van de draden trekt todat deze bij het draadsnijmes komt.

Als de vereiste hoeveelheid draad isuitgetrokken, trekt u voorzichtig aan detweede draad (u hoeft nicht opnieuw op dedraadvoedingsknop te drukken). Als de draadvoor bij het draadsnjmes komt, is er te veeldraaduitgetrokken.

Als er te veel draad isuitgetrokken, verwijdert u de spoeldeksel en klikt u de spoel gegen de klok in totdat de draad de gewenste lengte heeft.

12. DE KAP VERWIJDEREN DRUK DE PALLEN (11). (Zie Fig. K).

Trek de snijkopdeksel (10) van de snijkop (13). Zorg ervoor dat er geen vuil in de snijkopdeksel en de binnenzijde van de snijkop komt. Druk de snijkopdeksel stevig op de spoelhouser om de deksel te verwijderen. Controller of de kap goed geplaatst is door aan de kap te trekken zonder de twee pallen in te drukken.

13. DE SPOELLIJN VERVANGEN:

Neem eerst de snijkopdeksel (10) af en verwijder de oude spoel (12). Plaats de neue spoel op de snijkop (13). Haal een draad door het oogje (14) en herhaal dit voor de tweede draad. Plaats de snijkopdeksel weer terug.

WAARSCHUWING! Deze trimmer is ontworpen om gebruikt te worden met

een draad met een maximale diameter van 1,65mm. Gebruik alleen nylon draad.

BELANGRIJK - Wind de draad algid eerst om de bovenkant van de spoel.

14. DE DRAAD HANDMATIG OPROLLEN

Gebruik ongeveer 5 meter draad. Plaats 15mm in een van de gaten in de bovenkant van de spoel en draai de draad in de richting van de pijlen die op de spoel staan. (Zie FIG. L1) Herhaal de procedure met een afzonderlijk stuk draad in het onderste gedeelte van de spoel (Zie Fig. L2 & L3).

Wind ongeveer 100mm van de draad Niet af en plaats deze in de klem. Herhaal deze procedure voor de onderkant van de spoel.

Zorg ervoor dat de draad netjes om de spoel gewonden zit. Als dat nicht het geval is, worden de efficicntie van de automatische draadtoevoer gehinderd (Zie Fig. L4).

Plaats daarna de spoel terug zoals beschreiben in "De spoel inclusief snijdraadplaatsen".

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparatives of onderhoud uitvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische Reinigungsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval.

Dat betekent dat het product nicht bij

het huisvuil geworpen mag worden, maar

aar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar worden het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten+kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

CONFORMITEITVERKLARING

Verklaren dat het product,
Beschrijving 2 -in-1 Gastrimmer/
kantjesknipper
Type WG118E (1-aanduiding van machines,kenmerkend voor Gastrimmer)
Functie Snijden gras en onkruid

Voldoet aan de volgende richtlijnen, Machinerichtlijn 2006/42/EG Richtlijn elektronische compatibiliteit 2004/108/EG RoHS-richtlijn 2011/65/EU

Geluidsemissie in het milieu door materieel voor gebruik buitenshuis

2000/14/EC gewijzigd door 2005/88/EC

• Procedure beoordeling conformiteit volgens Annex VI

• Niveau gemeten geluidsvermögen 95.5dB(A)

• Opgegeven, gegardeerde niveaigeluidsvermögen 96dB(A)

De betrokken aangemelde instantie Naam: Intertek Testing & Certification Ltd Adres:Davy Avenue, Knowlhill,Milton Keynes, MK5 8NL

Normen voldoen aan, EN 60335-1 EN 60335-2-91 EN 62233 EN ISO 3744 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

De person die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

1. BAGHÄNDTAG

2. LÄSERING

3. SIKKERHEDSSKÄERM

4. AFSTANDSHOLDER

5. TELEKOPISK SKAFT

6. EKSTRA HÄNDTAG

7. KANTHJUL

8. LINE SKÄER

9. LÄSEKNAP PÅ EKSTRA HÄNDTAG

10. DAEKSEL TIL SKÄREHOVED (Se Fig. K )

11. SKÄREHOVED-FRIGÖRER (Se Fig. K )

12. SPOLE (Se Fig. K )

13. SKÄREHOVED (Se Fig. K )

14. ØJE (Se Fig. K )

15. KNAP TIL SNOR (Se Fig. K )
