KÄYTTÖOHJE WG118E WORX

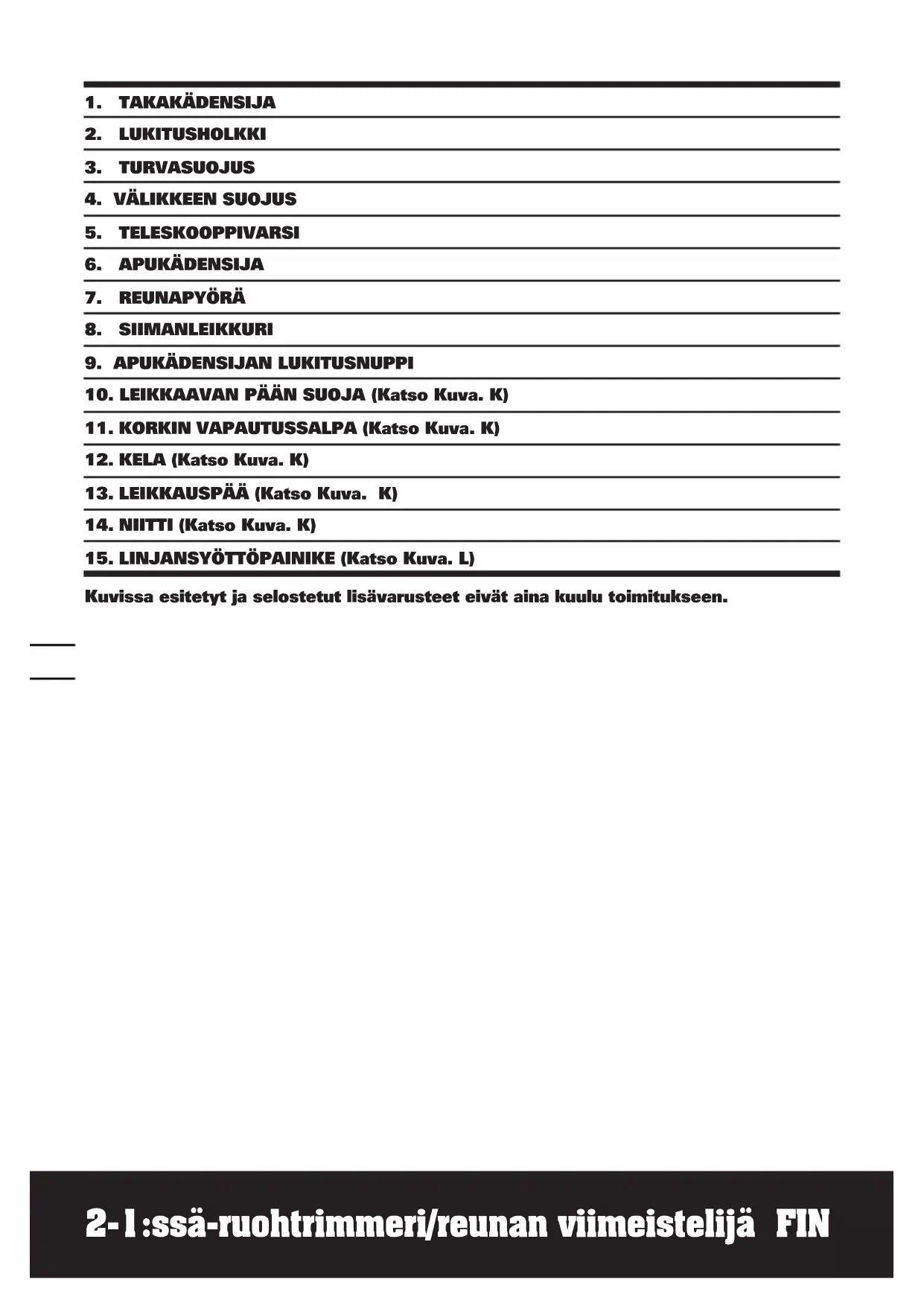

1. TAKAKÄDENSIJA

2. LUKITUSHOLKKI

3. TURVASUOJUS

4. VÄLIKKEEN SUOJUS

5. TELESKOOPPIVARSII

6. APUKÄDENSIJA

7. REUNAPYÖRÅ

8. SIIMANLEIKKURI

9. APUKÄDENSIJAN LUKITUSNUPPI

10. LEIKKAAVAN PÄÄN SUOJA (Katso Kuva. K)

11. KORKIN VAPAUTUSSALPA (Katso Kuva. K)

12. KELA (Katso Kuva. K)

13. LEIKKAUSPÄÄ (Katso Kuva. K)

14. NIITTI (Katso Kuva. K)

15. LINJANSYÖTTÖPAINIKE (Katso Kuva. L)

Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Tyyppi WG118E (1- koneen määritykset, esimerkki Nurmikon viimeistelija)

Nimellisjännite 220-240V~50/60Hz

Nimellisteho 550W

Nimellisnopeus Kuormittamattomana 8900/min

Leikkuuleveys 30cm

Langan paksuus 1.65mm

Leikkuulangan pituus 2*5m

Koneen paino 2.8kg

MELUPÄASTÖT

A-painotetti üänenpaine 85dB(A)
KDA	1.5dB(A)
A-painotetti üäniteho 96dB(A)
Käytä kuulosuojaimia

TÄRINÄTASOT

Tyypillinen painotettu tärinä	5.7m/s2,
	Epävarmuus K=1.5m/s2

VAROITUS: Tyokalun kayton todelliset tärinärvot saattavat poiketa anetuista arvoista riippuen tyokalun kayttotavoista seuraavien märitelmien ja muiden kayttotapojen

perusteella:

Kuinka tyokalua kaytetaan ja mita materiaaleja tyostetaan tai porataan.

Onko tyokalu hyvässä kunnossa ja hyvin huollettu.

Käytetäänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkunteoisia.

Kahvojen otteen pitävyys, käytetänkö tyokalussa tärinä estvià lisavarusteita.

Käytetäänkö tyokalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäs syndrooman, jos käytöä ei saadellä riittävästi.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käytöolosuhteet, mukaan lukien aika, jona työkalu on kytketty pois pälta ja kun se käy

joutokaynnillä. Tämä saattaa vahentä koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AlNA teräviä talttoja, poria ja teriä.

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa).

2-1:ssä-ruohtrimmeri/reunan viimeistelijä FIN

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välä työkalun käytämista 10^ lampötilassa tai sitä viileammässa.

Suunnitte lyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Turvasuojus 1

Apukädensija 1

Reunapyörä 1

Välikkeen suojus 1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse tarvikekäsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

MOOTTORITYÖKALUN YLEISET TURVALLISUUSVAROI-TUKSET

VAROITuS! Tata konetta kaytettaaessa on noudatettava turvaohjeita. Oman ja

lähellä olevien turvallisuuden vuoksi lue nämä ohjeet ennen koneen käyttoä. Säilytä nämä ohjeet myöhemppää käyttoä varten.

SäLyTä Nämä OHJEET

Tata laitetta ei ole tarkoitettu sellaisten henkilöiden käyttoän (lapset mukaanlukien), jotka ovat fysisesti, aisteiltaan tai henkisiltä kyvyiltään heikkoja, tai joilta puuttuu kokemusta ja tietämystä, elleheitä ole valvomassa tai ohjaamassa laitteen käyttoän heidän turvallisuustaaan vastaava henkilö. Lapsia tulee valvoa, jotteivat he leiki laitteella. Jos sahkojohto on vahingoittunut, joko valmistajan, huoltoedustajan tai muun patevan huoltohenkilostön on vaihdettava se vaaran välttämiseksi.

NURMIKKOTRIMMERIN TURVALLISUUSASETUKSET

a) Käytä suojalaseja.
b) Älä koskaan anna lasten tai käyttoohjeisiin tutustumattoman henkilön käyttaa konetta.
c) Lopeta koneen käytto, kun ihmisä, erityisesti lapsia, tai lemmikkieläimiä on lahellä.
d) Käytä konetta vain paivänvalossa tai hyvüssa keinovalaistukssaa.
e) Tarkista kone ennen käyttoa ja aina tormäyksen jälkeen kulumisen tai vahingon havaitsemiseksi ja korjaa ne tarvittaessa.
f) Alä kayta konetta, jos suojukset ovat vahingoittuneet tai ne eivat ole paikoillaan.
g) Pidä kädet ja jalat aina loitolla katkaisuvälineista varsinkin moottoria käynnistettäessä.
h) Ole varovainen, ettei mikaan siiman pituudensaatolaitteista aiheuta vammaa. Palauta kone normalaikayttoen uuden katkaisusieman pidentamisen jälkeen ennen käynnistämista.
i) Alä koskaan asenna metallisia katkaisuvälineita.

j) Alä kayta vaihto-osia tai lisavarusteita, jotka eivat ole valmistajan toimittamia tai suosittelemia.
k) Irrota kone verkkovirrasta ennen tarkistusta, puhdistusta tai konetta käsitetlessa, tai kun se ei ole käytössa.
I) Varmista, etta tuuletusaukot eivat sukkeudu roskista.

HUOLTO

a) Ota laite irti verkosta kayton jälkeen ja tarkasta viat;
b) Laitteen ollessa pois käytösta sitä tulee pitäälasten ulottumattomissa;
c) Sahköverkkokäytöiset trimmerit saa korjata vain valtuutetu korjaaja;
d) Käytä vain valmistajan suosittelemia varaosia ja lisälaitteita. Laitteen käytön, toiminnan ja huollon alkuvalmistelut:

Lue ohjeet huolellisesti.
Tutustu saatimiin ja laitteen oikeaan kayttoon.
- Tarkista ennen käyttoa sahkö- ja jatkojohdot vahingon tai vanhenemisen varalta.
- Jos johto vahingoittuu käytössä, irrotase valittomästi virtapistorasiasta.
ALÄ KOSKETA JOHTOA ENNEN
KUIN VIRTAPISTOKE ON IRROTETTU
PISTORASIASTA.
- Älä käytä ruohotrimmeria (reunatrimmeri), jos sen johdot ovat vahingoittuneet tai kuluneet.

VAROITuKSET:

• Varoitus. Katkaisuosat pyorivat vielamoottorin sammuttamisenkin jälkeen,
• Pida jatkojohdot katkaisuosista etaallä; Suositellaan laitteiden käytämistä jaannösvirralla (RCD) laukaisuvirran ollessa enintaan 30mA.

SYMBOLIT ASENNUS

Lue käyttoohje

Sujoausluokka

Käytä kuulosuojaimia
Käytä suojalaseja

Pidà sivulliset loitolla.

Kytke pois paälta! Irrota pistoke
pistorasiasta ennen saätoä,
puhdistusta tai jos kaapeli on
sotkussa tai vahingoittunut.

Alä jata laitetta sateeseen tai veteen

Tämä tuote on merkitty
symbolilla liittyen sahkö- ja
elektroniikkajätteen havittamiseen.
Tämä tarkoittaa, etta tata tuotetta
ei saa havittä talousjätteen
mukana, vaan se pitä palauttaa
keräysjarkestelmään, joka on
eurooppalaisen direktivin
2002/96/CE mukainen. Sen
jälkeen se kierratetaan tai
puretaan tarkoituksena vähentäa
vaikutusta ympäristöön. Sahkö- ja
elektroniikkalaitteet voivat olla
vaarallisia ympäristolle ja ihmisen
terveydelle, koska ne sisaltavat
vaarallisia aineita.

Reunojentasoitus

Trimmaus

1. SUOJUKSEN SOVITTAMINEN (Katso Kuva. A)

Irrota ruuvi suojuksesta (3) ja kiinnitta ruuvi trimmeripäähan; kohdista suojus niin, etta se liukuu trimmeripässä oleviin aukkoihin. Kännä tyokalu ympäri ja kiinnitta suojus trimmeripäähan toimitukseen kuuluvalla ruuvilla (a).

2. ASENNA SSYRRJÄYTYS PYÖRÄ (Katso Kuva. B)

Laita syrjäytyspyörä leikkauspään uriin.
Varmista, etta pyörän ura on lukittu metallilevyn.

Paina vapautuspainiketta (b) pyörän paällä ja vedä ulos pyörän pisottamista varten.

KÄYTTÖOHJEET

TARKOITUKSENMUKAINEN KÄYTTÖ

Sähkolaite on tarkoitettu ruohon ja rikkaruohon leikkuuseen pensaiden alla sekä rinteissä ja reunoissa, johon ei ruohonleikkurilla paase.

VAROITUS: Leikkauspää jatkaa pyörimistä, kun trimmeri kytketään

pois päältä. Odota, kunnes se pysähtyy kokonaan ennen kuin lasket trimmerin alas.

• Käytä aina silmäsuojia. Älä koskaan nojaa trimmerin pään yli. Kivet tai roskat voivat sinkoutua tai lentäa silmiin ja kasvoihin ja aiheuttaa sokeuden tai muun vakavan loukkaantumisen laitetta avattaessa.
• Pidä etukädensijasta yhdellä kädellä ja apukädensijasta toisella kädellä. Pidä laite vyötarón alapuolella. Työskele vain oikealta vasemmalle, jotta roskat lentävät pois pän sinusta. Kumartumatta pidä linja lahellä maata ja maan tasossa (pystytasossa reunoja leikatessa) alakä työnna syvalle leikattavaan materiaaliin. Varmista ennen kaytöä, etta siima syötetään. Varmista, etta moottori on tāydessa nopeudessa ennen trimmausta.
• Varmista ennen käytöö, etta molemmat trimmerin langat ovat käytövalmiina.
  Varmista trimmatessasi, etta moottori käy

taydella nopeudella.

Käytä vain halkaisijaltaan 1,65 mm:n leikkaussiimaa. Muita siimakokoja ei syötetä oikein ja seurauksena on virheellinen leikkauspään toiminta, joka voi aiheuttaavakavan loukkaantumisen. Alä käytä muita materiaaleja, kuten rautalankaa, narua, köytta jne. Rautalanka voi katketailekkauksen aikana ja singota vaarallisesti aiheuttäenvakavan loukkaantumisen.

1. ALUSLEVYN SUOJA

Työnnä kukkasuojus (4) sisään, kun rajaat reunoja ja vedä se ulos ennen trimmausta, kuten kuvassa C. Varmista ennen trimmausta tai reunojen rajausta, etta kukkasuojus on lukkiutunut lujasti paikalleen.

2. TELESKOOPPIVARREN SÄTÄMINEN (Katso Kuva. D)

Ruvua apukadensijan lukitusnuppia auki naytettyyn suuntaan lukituksen avaamiseksi. Pyorita apukadensijaa mukavimpaan ja tasapainoisimpaan asentoon. Kirista sitten apukadensijan lukitusnuppi.

3. PÄKKÄDENSIJAN KÄNTÄMINEN

Pitaen kiinn alemmasta kotelosta veda sen jälleen vartta yloispain, kännä sitten 90 astetta myotapäivän (Katso Kuva. E1) sen jälleen vapauta, vari sukittuu paikalleen automaattisesti. (Katso Kuva. E2)

4. APUKÄDENSIJAN SÄTÄMINEN (Katso Kuva. F)

Vedä apukädensijan lukitusnupista (9).
Pidä nupista ja kännä apukädensija
sopivimpaan ja tasapainoisimpaan asentoon (Katso Kuva. F).
Irrota nuppi, jolloin apukädensija lukittuu.

5. VIRTAJOHDON VAPAUTUS (Katso Kuva. G)

Jotta johto ei olisi kireallä, muodosta kieppi jatkojohdon paahän ja vie tämän kädensijan avautumasta, ja aseta se kädensijan vapauttimeen.

6. TRIMMERIN PÄAN KULMAN SÄTÄMINEN VARREN MUKAAN

Säädä trimmerin paan kulmaa alaspän, Laita toinen jalka moottorin kotelolle, tartu sitten paakahvaan, käytä sopivaa voimaa saataaksesi kuten esitetään kuvassa Fig H1. Säädä trimmerin paan kulmaa ylospain, Laita toinen jalka turvasuojalle, tartu sitten paakahvaan, käytä sopivaa voimaa saataaksesi kuten esitetään kuvassa Fig. H2.

7. VIRTAKYTKIN

Käynnista painamalla ja pitämällä kytkintä pohjassa. Lopeta irrottamalla kytkin.

8. TRIMMAUS

Pidä trimmeripään alaosaa pienessä kulmassa juuri maanpinnan ylapuolella. Anna vain yhden siiman paän osua. Anna trimmerin langan työskennellä omaan tahtiinsa; Alä pakota trimmerisiimaa työalueseen.

9. REUNOJEN TASOITUS (Katso Kuva. I)

Kierra ensin takakahvaa (1) 90 astetta myotapaivän (katso "Paakahvan kiertaminen", kuva E1 ja E2).

Säädä trimmeripään kulma alimpaan vaakaasetukseensa (katso "Säädä trimmeripään kulma alimpaan vaaka-asetukseensa", Kuva H1). Aseta sitten reunan rajauskiekko (7) maahan reunatilaa varten (katso Fig. 1). Kummassakin suojuksen (3) päässä on Valkoinen viiva, joka nayttä trimmerilangan leikkaustason. Aseta nämä merkit nurmikon reunan mukaisesti.

Anna yhden siiman paan osua. Alä pakota siimaa. Pyörivä rengas auttaa suojaamaan laitetta ja pitämän laitteen osumasta maahan. Ole erityisen varovainen reunanleikkauksessa, sillä esineita voi singota trimmerisiimasta.

10. AUTOMAATTINEN SIIMANKATKAISUJÄRJESTELMÄ

Kun trimmeri alussa kaynnistetaan, pienimara siimaa syotetaan ulos.

Kuuluu ratiiseva aani, kun siimat osuvat siimanleikkuriin. Tama on normaalia. Aani syntyy, kun langankatkaisija katkaisee langan. Kun lanka on katkaistu oikeaan pituuteen, ratiiseva aani lakkaa, ja trimmeri alkaa kayda

taydella nopeudella.

Jotta trimmeri voisi syotttä lisää siimaa,
anna sen pysähtyä kokonaan, käynnistä sitten
uudestaan ja anna moottorin saavuttaa täyden
nopeutensa.

Toista sama, kunnes kuulet siimojen osuvan siimanleikkuriin (Alä toista tata useammin kuin kuusi kertaa).

11. SIIMAN SYÖTTÄMINEN KÄSIN (Katso Kuva. J)

Paina langansyottopainiketta (15) ja vapauta se (katso kuva. J) vetäen samalla varovasti toista lankaa, kunnes se saavuttaa langankatkaisijan. Kun tarvittava märäa lankaa on syotety, vedavarovasti toista lankaa (langansyottopainikitta ei tarvitse painaa uudelleen). Jos lankaa menee langankatkaisijan ohi, lankaa on syotety liikaa.

Jos lankaa on syotetty liikaa, poista rullansuojus ja napsauta rullalaskuria myotapäivään, kunnes lanka on halutun pituinen.

12. KORKIN IRROTTAMINEN

Paina ja pidä pohjassa painikkeita (11) (Katso Kuva. K).

Vedä leikkauspään kansi (10) pois leikkauspäästa (13). Pidä leikkauspään kansi ja leikkauspään sisäpuoli puhtaana roskista. Aseta leikkauspään kansi takaisin painamalla sitä lujasti rullanpitimeen. Varmista, etta korkki on oikein kiinn yrittämällä irrottaa se ilman, etta painat kahta painiketta.

13. LANKARULLAN VAIHTAMINEN:

Poista ensin leikkauspään kansi (10) ja poista vanha rulla (12). Aseta uusi rulla leikkauspäähan (13). Pujota toinen lanka reiän lapi (14) ja toista sama toisella langalla. Kiinnitä leikkauspään kansi takaisin paikalleen.

VAROITUS! Trimmeri on suunniteltu kayttamään siimaa, Jonka halkaisija on

korkeintaan 1.65mm.Kaytä vain nailonlankaa.
TÄRKEAA -- Kierrä siima aina ensin rulla
yläosaan.

14. LANGAN MANUAALINEN KELAAMINEN

Ota noin 5 metriä siimaa. Aseta 15mm

siimasta yhteen rullan ylaosan rei'ista ja kierrä siima rullan yllä olevien nuolten suuntaan. (katso kuva. L1). Toista toimenpide erillisellä langanpatkällä rullan alemmassa osassa (katso kuva. L2 & L3).

ata noin 100mm siimaa kiertamatta ja aseta se kiinnikkeeseen.

Pidä huolta, etta siima on kierretty siististi rullan ympärille. (katso kuva. L4) Muten automaattinen siiman syöttö ei toimi niin tehokkaasti.

Aseta sitten rulla paikalleen kappaleen Kokonaisen rullan ja siiman asentaminen mukaisesti.

HUOLTO

Irrota laite kayton jälkeen verkkovirrasta ja tarkista vahinkojen varalta. Kone ei vaadi voitelua eikä huoltoa.

Sähköktöisen trimmerin saa korjata
ainoastaan valtuutetuTeknikko Käytä
ainoastaan alkuperäisiWORX-vaihto-osia ja
lisavarusteita.

Koneen sisallä ei ole kayttäjan huollettavia osia. Alä kaytä vetta tai kemialisia puhdistusaineita koneen puhdistukseen.

Pyyhi puhtaaksi kuivalla liinalla. Sailytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana.

YMPÄRISTÖN SUOJELU

Tämä tuote on merkitty symbolilla liittyen sahko- ja elektroniikkajatteen havittamiseen. Tämä tarkoittaa, etta tata tuotetta ei saa havittaa

talousjätteen mukana, vaan se pitä palauttaa keräysjärkestelmän, joka on eurooppalaisend direktiivin 2002/96/CE mukainen. Sen jälkeen se kierratetaan tai puretaan tarkoituksena vahentaa vaikutusta ympäristöön. Sahko- ja elektroniikkalaitteet voivat olla vaarallisia ympäristolle ja ihmisen terveydelle, koska ne sisätvät vaarallisia aineita.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme taten, etta tuote

Selostus 2-1:ssä-nurmikkotrimmeri/ reunan rajaaja

Tyyppi WG118E (1- koneen maäritykset, esimerkki Nurmikon viimeistelijä)

Toiminto ruohonleikkuun ja rikkakasvien

Täytäa seuraavien direktiivien märärykset:

Konedirektiivi 2006/42/EC

Direktiivi sahkomagneettisesta

yhdenmukaisuudesta 2004/108/EC

RoHS Direktiivi 2011/65/EU

Ulkona kaytettävien laitteiden

ymparistomeludirektiivi

• Yhdenmukaisuuden arvointi perusteilla:

Annex VI

• Mitattu äenenvoimakkuudens taso 95.5dB(A)

• Ilmoitetti taattu aenenvoimakkuudens taso

96dB(A)

Asiaankuuluva viranomainen

Yhdenmukaisusstandardit

EN 60335-1 EN 60335-2-91

EN 62233 EN ISO 3744

EN 55014-1 EN 55014-2

EN 61000-3-2 EN 61000-3-3

Henkilo valtuutetu kaantamaan teknisentiedoston,

Nimi Russell Nicholson

Osoite Positec Power Tools (Europe)

POSITEC Laatupaallikkö

1. BAKRE HändTAK

2. LASEKRAGE

3. SIKKERHETSVERN

4. AVSTANDSVERN

5. TELESKOPSTANG

6. HJELPEHÄNDTAK

7. KANTHJUL

8. LINJEKLIPPER

9. HJELPEKNOTT: LÅSVRIDER

10. SKJÆREHODE-LOKK (Se Fig. K)

11. UTLØSERKNAPP FOR LOKK (Se Fig. K)

12. SPOLE (Se Fig. K)

13. KLIPPERHODE (Se Fig. K)

14. TRÅDHULL (Se Fig. K)

15. TRÅDMATINGSKNAPP (Se Fig. J)

Ikke alt illustrtert aller beskrevet tilbehør inngår i leveransen.

TEKNISKE DATA

Type WG118E (1-betegner maskin, representer Gresstrimmer)

Merkespenning 220-240V~50/60Hz

Merkeytelse 550W

Nominell Tomgangshastighet8900/min

Skjærediameter 30cm

Snordiameter 1.65mm

Lengde på kuttesnoren 2*5m

Maskinens vekt 2.8kg

STOYINFORMASION

Belastning lydtrykk 85dB(A)
KDA	1.5dB(A)
Belastning lydeffekt 96dB(A)
Bruk hørselsvern	Ø

VIBRASJONSINFORMASJON
