BRUGSANVISNING WG118E WORX

Illustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

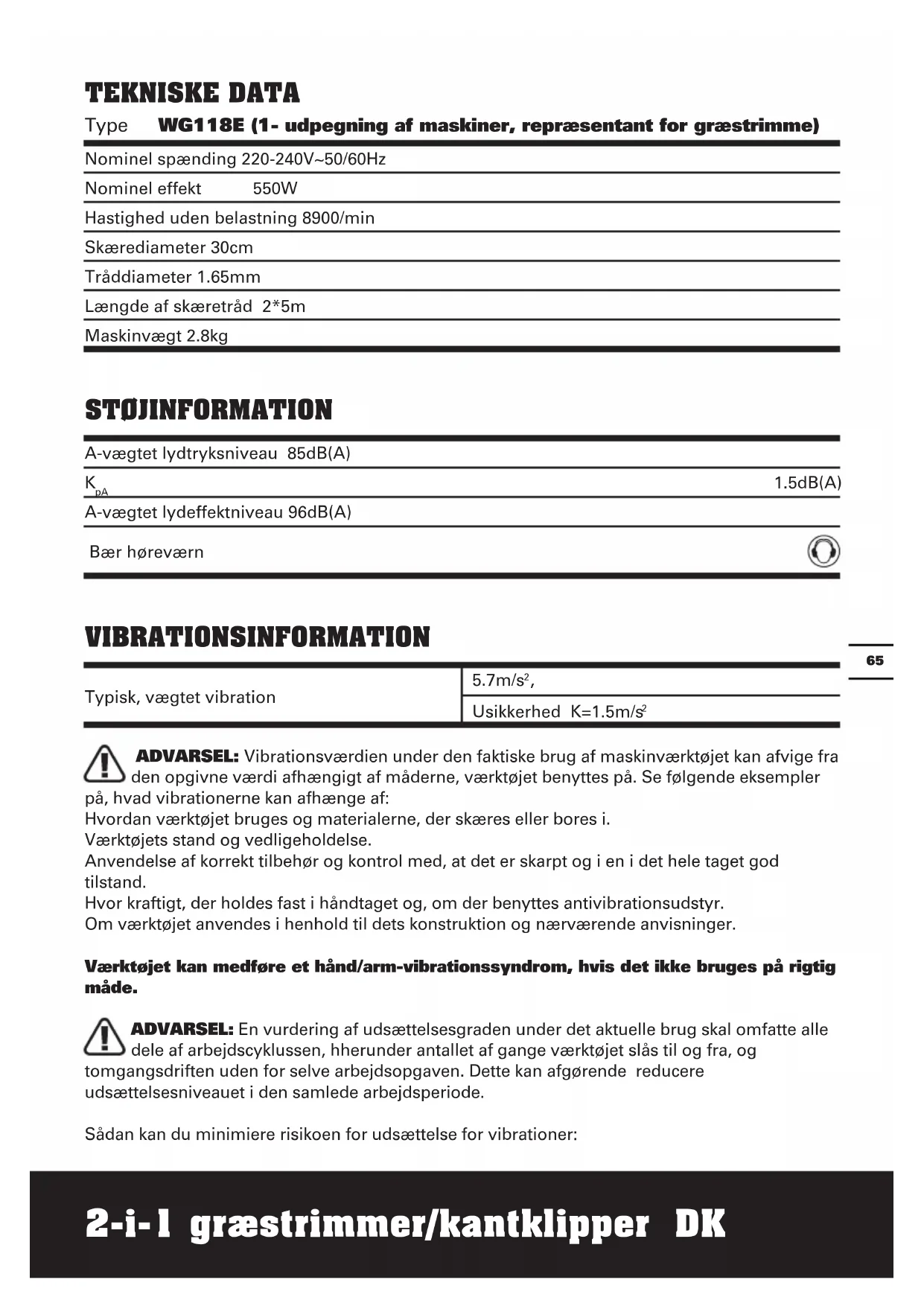

TEKNISKE DATA

Type WG118E (1- udpegning af maskiner, representant for græstrimme)

Nominel spænding 220-240V~50/60Hz

Nominel effekt 550W

Hastighed.uden belastning 8900/min

Skærediameter 30cm

Tråddiameter 1.65mm

Længde af skæretråd 2*5m

Maskinvægt 2.8kg

STOJINFORMATION

A-vægtet lydtryksniveau 85dB(A)
KpA	1.5dB(A)
A-vægtet lydeffektniveau 96dB(A)
Bær høreværn	Ø

VIBRATIONSINFORMATION

Typisk, vægtet vibration	5.7m/s2,
	Usikkerhed K=1.5m/s2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinveerktøjet kan afvige fra den opgivne værdi afhængigt af maderne, værktøjet benyttes pa. Se folgende eksempler

pá, hvad vibrationerne kan afhænge af:

Hvordan værktogt bruges og materialerne, der skares aller bores i.

Værktjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivibrationsudstyr.

Om værktøj anwendes i henhold til dets konstruktion og naerværende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationsyndrom, hvis det ikke bruges på rigtig på.

ADVARSEL: En vurdering af udsettesesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktjet slås til og fra, og

tomgangsdriften.uden for delve arbejdsopgaven.Dette kan afgorende reducere udsættelsesniveauaut i den samlede arbejdsperiode.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

2-i-1 graestrimmer/kantklipper DK

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktjot bruges ofte, bør du anskaffe antivibrationsudstyr.

Brug/DDtjet i temperaturer pA 10^ ellr lavere.

Planlaeg dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

Sikkerhedsskaerm 1

Ekstrahandtag 1

Kanthjul 1

1

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg typen afhængigt af det arbejde, du vil foretage. Se på emballagen til tilbehørret for at få yderligere oplysninger. Få hjælp og ränd i butikken.

GENERELLE ADVARSLER I FORBINDELS MED MASKINVAERKTOJ

ADVARSEL! Under brug af denne maskine skal sikkerhedsreglnerne fofges.

For din egen sikkerhed og for personer I nærheden, Iaes venligst disse instruktioner før betjening af maskinen. Opbevar venligst disse instruktioner sikkert for senere brug.

GEM DISSE INSTRuKTIONER

Trimmeren må ikke bruges af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller med manglende erfaring og viden, medmindre de overvåges aller er instrueret i brugen af trimmeren af en person, ansvarlig for deres sikkerhed.

Børn skal overvåges for at sikre, at de ikke leger med redskabet.

Hvis ledningen til strømforsyningen bliver beskadiget, skal den udskiftes af fabrikanten, service agenten eller tilsvarende kvaliferet personale for at undgå fare.

SIKKERHEDSADVARSEL TIL GRAESTRIMMER

a) Baer beskyttelsesbriller erler hjelm.
b) Tillad aldrig at børn eller folk der ikke er fortrolige med instruktionerne i at bruge maskinen.
c) Stop brugen af maskinen mens folk, specielt børn, eller kæledyr er iærheden.
d) Brug kun maskinen i dagslys aller med godt kunstigt lys.
e) Før maskinen bruges og after et sammenstød, kontrolleres der for tegn på slid eller skader og reparer, hvis det er nødvendigt.
f) Brug aldrig maskinen med beskadigede beskyttelsesskærme uller ut beskyttelsesskærmene er pólads.
g) Hold altid hænder og fdder væk fra skæret og specielt nár der tændes for rotoren.
h) Vær forsigtig med skader fra de enheder der er monteret til trimning af snorelængden. Efter at den nye skærelinie

er trukket ud skal du altid holde maskinen i den normale driftsposition, for der tændes for den.

i) Monter aldrig metalskareblade.
j) Brug aldrig reservationedele erler tilbehør, der icke er leveret ell anbefalet af fabrikanten.
k) Frakobl maskinen fra lysnettet for der kontrolleres, rengores, aller der udfores arbejde pa maskinen, aller när den ikke er i brug.
I) Forvis dig altid om at ventilationsabningerne holds fri for affald.

VEDLIGEHOLDELS

a) After brugen skal redskabet frakobles el-nettet og tjekkes for eventuelle skader.
b) När redskabet ikke bruges, skal det opbevares,uden for børns rækkevidde.
c) Graestrimmere, der drives af strøm fra el-nettet, mA kun repareres pa autoriserede værksteder.
d) Brug kun fabrikantens anbefalede reservedele og tilbehør. Med henblick pa brug, betjening og vedligeholdelse af redskabet:

• Laes instruktionerne omhyggeligt.

• Bliv bekendt med kontrolgreb og passende drug af udstyret.

• Før brug kontrolleres strømforsyningen og forlængerledningen for tegn på skader eller ælde.
• Hvis ledningen bliver beskadiget under drug, fjernes ledningen fra lysnettet øjeblikeligt. BERØR IKKE LEDNINGEN FØR DEN FRAKOBLES FRA LYSNETTET.
• Brug/DDrgestrimmeren (kanttrimmeren), hvis ledningerne er beskadiget eller slidt.

ADVARSLER:

-Advarel. Skaredelene fortsætter med at rotere, after at motoren og slukket.
- Hold forlaengerledninger væk fra skæredelene.

Det anbefales, at redskabet udstyres med en fejlstrømsafbryder (RCD) med en aktiveringsstrøm på højst 30mA.

SYMBOLER SAMLING

Laesbrugsanvisingen

Isolationsklasse

Baer horevaern Baer ojenværn

Holds tilskuere væk.

Sluk! Fjern stikket fra lysnettet for der udfores justering, rengoring, allerhiskablet bliver filtret eller beskadiget

Ma'ike udsættes for regn ellervand

Dette produit er blevet mærket med et symbol i relation til bortskaffelse af elektrisk og elektronisk udstyr. Dette betyder at dette produit ikke mær bortskaffes sammen med husholdningsaffald, men at det skal returneres til et opsamlingssystem, der overholder det Europaiske Direktiv 2002/96/ CE.Det vil da blive genbrugt eller adskilt for at reducere pavirkningerne pa miljøet.Elektrisk og elektronisk udstyr kan vare skadelig for miljøet og for den mensnelige sundhed aftersom de indeholder farlige substanser.

Kantning

Trimming

1. MONTERING AF BESKYTTELSESSKÄERM (Se Fig. A)

Fjern skruen fra sikkerhedsafskaermningen (3) og sæt afskaermningen på trimmerhovedet; ret afskaermningen ind, sö den glider på plads i de huller, der findes på trimmerhovedet. Vend redskabet, og fastgör sikkerhedsafskaermningen på trimmerhovedet med den medfølgende skrue (a).

2. MONTERING AF KANTHJULET (Se Fig.B)

Indsæt kanthjulet i rillerne på skærehovedet. Kontroller, at hjulets rille er LAST fast på metalpladen.

Tryk udløserknappen (b) på hjulet og træk udad for at få hjulet af.

BETJENINGSVEJLEDNING

BEREGNET ANVENDELS

Dette haveværktøj er beregnet til at klippe græs og fjerne ukrudt under buske amat på skræninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæneklipperen.

ADVARSEL: Klippehovedet roterer videre after, at der er slukket for trimmeren. Vent med at lægge trimmeren ned, indtil den er standset welt.

• Anvend altid øjenbeskyttelse. Læn dig aldrig ind over trimmerens hoved. Når du starter enheden, kan sten og partikler slå tilbage og slynges ind i øjne og ansigt og således forårsage blindhed og,anden alvorlig skade.
• Hold i forhandtaget med den ene hand og i ekstrahandtaget med den anden. Hold redskabet under taljehjde. Arbejd kun fra hore mod venstre, sa partikler slynges væk fra dig. Uden at boje dig frem, skal du holde linjen tæt pa og parallelt med jordoverfladen (lodret, nár du kanter) og ikke presset ind i ting, der skal skæres.

• Kontroller, at begge trimmerträde er trukket ud, inden anvendelsen. Sørg for, at motoren kører med fuld hastighed under trimningen.

• Brug kun skæresnor 1.65 mm i diameter. Andre størrelser vil/DDke virke ordentigt og give i forkert skærehovedfunktion, ligesom det kan medføre alvorlige persorskader. Brug/DDke and materialer sasom wire, snore, reb osv. Wire kan ryge af og forvandles til et farligt missil, som kan forårsage alvorlig persorskade.

1. AFSTANDSHOLDER

Skub blomsterskærmen (4) ind, nár der kantskæres, og træk den ud, for der trimmes, som vist pa fig. C. Kontroller, at blomsterskærmen er låst ordentlich pa plads, for der trimmes eller kantklippes.

2. INDSTILLING AF DET TELESKOPISKE SKAFT (Se Fig. D)

Løsn den nedre laseknap (2) i den viste retning for at abne.Indstil det teleskopiske skaat til en behagelig laengde. Stram den nedre laseknap.

3. DREJNING AF HOVEDHÄNDTAG

Træk opad i skaatet, mens der holdes i hængselleddet forneden, og drej det 90^ med uret (Se Fig. E1) og slip sá, hvorefter skaatet springer tilbage og lases automatisk i stilling (Se Fig. E2).

4. INDSTILLING AF EKSTRA HÄNDTAG (Se Fig. F)

Træk i ekstrahandtagets lasegreb (9). Hold fast i grebet og drej ekstrahandtaget til den mest bekvemme og afbalancerede stilling (Se Fig. F)

Frigør grebet, og ekstrahandtaget er låst.

5. LøSNING AF LEDNINGSSPæNDING (Se Fig. G)

For at Iosne ledningsspending, skal du lave en Iokke for enden forlangerledningen og fore den gennem handtagets abning og derefter Iosne spendingen ved handtaget.

6. INDSTILLING AF TRIMMERHOVEDVINKLEN I RELATION TIL SKAFTET

Juster vinklen pa trimmerhovedet nedad.
Sæt den ene fod pa motorhuset, og tag i det

Øverstehandtag og anvend passende kraft til justeringen, som vist i fig. H1.

Juster vinklen pa trimmerhovedet opad. Sæt den ene fod pa sikkerhedafskaermningen, og tag i det øverste handtag og anvend passende kraft til justeringen, som vist i fig. H2.

7. TaEND/SLuK KONTAKT

Tryk på kontakten og hold den nede. Slip kontakten for at afbryde.

8. TRIMNING

Hold bunden på trimmerhovedet lige over jorden og lidt på skrå. Kun spidsen af snoren mx komme i kontakt. Lad trimmertraden arbejde i sin egen hastighed; Tving nikke trimmeren ind i et arbejdsomrade.

9. KANTNING (Se Fig. I)

Drej foprst det bagerste handtag (1) 90^ med uret (se "Sadan drejes hovedhandtaget", fig. E1 og E2).

Juster vinklen på trimmerhovedet til den laveste vandrette indstilling (se "Juster vinklen på trimmerhovedet til den laveste vandrette indstilling", fig. H1). Sæt derefter kanthjulet (7) på jorden til kantstilling (se fig. I). Der er to hvide streger på hver Ende af sikkerhedsafskærmningen (3), som viser klippeplanet på trimmerträden. Indpasppe angivelsemer med græsplænens kant.

När du kanter, mä kun spidsen af snoren komme i kontakt. Tving ikke snoren. Det roterende hjul beskytter encheden og forbindrer den i at røre jorden. Vær forsigtig, när du kanter, da ting kan slynges fra trimmersnoren.

10. AuTOMATISK

LINEFØDNINGSSySTEM

När du Förste gang tænder for trimmeren vil der blive fjrt et lille stykke line ud.

En "raslende" lyd vil hores när linen när line skæret. Det er normalt og skyldes, at traden klippes af tradkniven. När traden er skåret i den korrekte længde, ophörer den klaprende lyd, og trimmermotoren körer med fuld hastighed.

For at fere mere line ud, tillad trimmeren at

stoppe fuldstændigt, derefter genstartes, og tillad at motoren nar fuld hastighed.

Gentag det overfor beskrevne indtil du hører linen slår mod line skæret (Gentag/DDne procedure mere end 6 gange).

11. FOR AT MANuELT FøDE LINE (Se Fig. J)

Tryk og frigør fremføringsknappen (15) (se fig. J), mens en af tradene trækkes forsigtigt ud, indtil den nár tradkniven.

När der er før tilstrækkelig med trad ud, trækkes der forsigtigt i den anden trad (Det er ikke nødvendigt at trykke pa fremføringsknappen igen). Hvis traden rækker ud over tradkniven, er der trukket for meget trad ud.

Hvis der trækkes for meget trad ud, fjernes spolekappen, og spolen klikkes mod uret, indtil traden har fæt den ønskede længde.

12. FJERNELSE AF DaeksLET

Tryk og hold pa de to paler (11) (Se fig. K). Træk dækslet til klippehovedet (10) væk fra klippehovedet (13). Hold bade dækslet til klippehovedet og det indvendige pa klippehovedet rene for snavs. Klippehovedet sættes tilbage pa plads ved at trykke det fast pa speleholderen.For nemheds skyld anbefales det at kobe spele og snor samlet.

13. SÄDAN SKIFTES TRÄDSPOLEN:

Tag Först dækslet på klippehovedet af (10), og fjern den gamle spele (12). Sæt den nye spele på klippehovedet (13). Før en trad gennem øjet (14), og gentag det derefter med den,andentrad. Sæt dækslet til klippehovedet tilbage på plads.

ADVARSEL! Trimmeren er udelukkende beregnet til snor med en maksimal diameter på 1.65mm. Der mA kun anvendes nylontråd.

VIGTIGT - Spol altid foprst snoren op pa den overste del af spolen.

14. SÄDAN SPOLES TRÄDEN MANuELT

Tag ca. 5 meter snor. Anbring 15mm snor i et af de to huller i den ovredel af spolen og vind snoren i pilenes retning overst pa spolen. (Se Fig.L1).

Gentag fremgangsmåden med et separat stykke trad på den nedre del af spolen (Se Fig. L2 & L3).

Lad ca. 100mm snor vare uvundet og anbring den i klampen. Gentag for spelens nedre del.

Vær omhyggelig med at vinde snoren paent om spolen. (Se Fig. L4). I modsat fald kan det hæmme den automatiske fodning af snor.

Anbring herefter spolen som beskrevet under "Tilpasning af spole og snor".

VEDLIGEHOLDELS

Træk redskabets elledning ud af stikkontakten after brug, og kontroller, om det er beskadiget Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse.

Bore-/skruemaskinen ma kun serviceres og repareres i et professionelt værksted.

Eldrevne trimmere ma kun repareres pa et autoriseret vorksted. Der ma kun anvendes WORX reservedele og tilbehør.

Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tør sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal+vare rene og frie for stov. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen.

MILJOBESKYTTESE

Dette produit er blevet mærket med et symbol i relation til bortskaffelse af elektrisk og elektronisk udstyr. Dette betyder at dette produit ikke ma

bortskaffes sammen med husholdningsaffald, men at det skal returneres til et opsamlingssystem, der overholder det Europaeiske Direktiv 2002/96/CE. Det vil da blive genbrugt aller adskilt for at reducere pavirkningerne på miljøet. Elektrisk og elektronisk udstyr kan+vare skadelig for miljøet og for den menseskelige sundhed aftersom de indeholder farlige substanser.

ONFORMITETSERKLÄERING

Vi,

POSITEC Germany GmbH

Type WG118E (1- udpegning af maskiner, representant for græstrimme)

Er i overensstemmelse med fologende direktiver:

Maskindirektiv 2006/42/EF

Elektromagnetiske kompatibilitetsdirektiv

2004/108/EF

RoHS Direktiv 2011/65/EU

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)
