WG118E - Gressklipper WORX - Gratis bruksanvisning og manual

Ofte stilte spørsmål - WG118E WORX

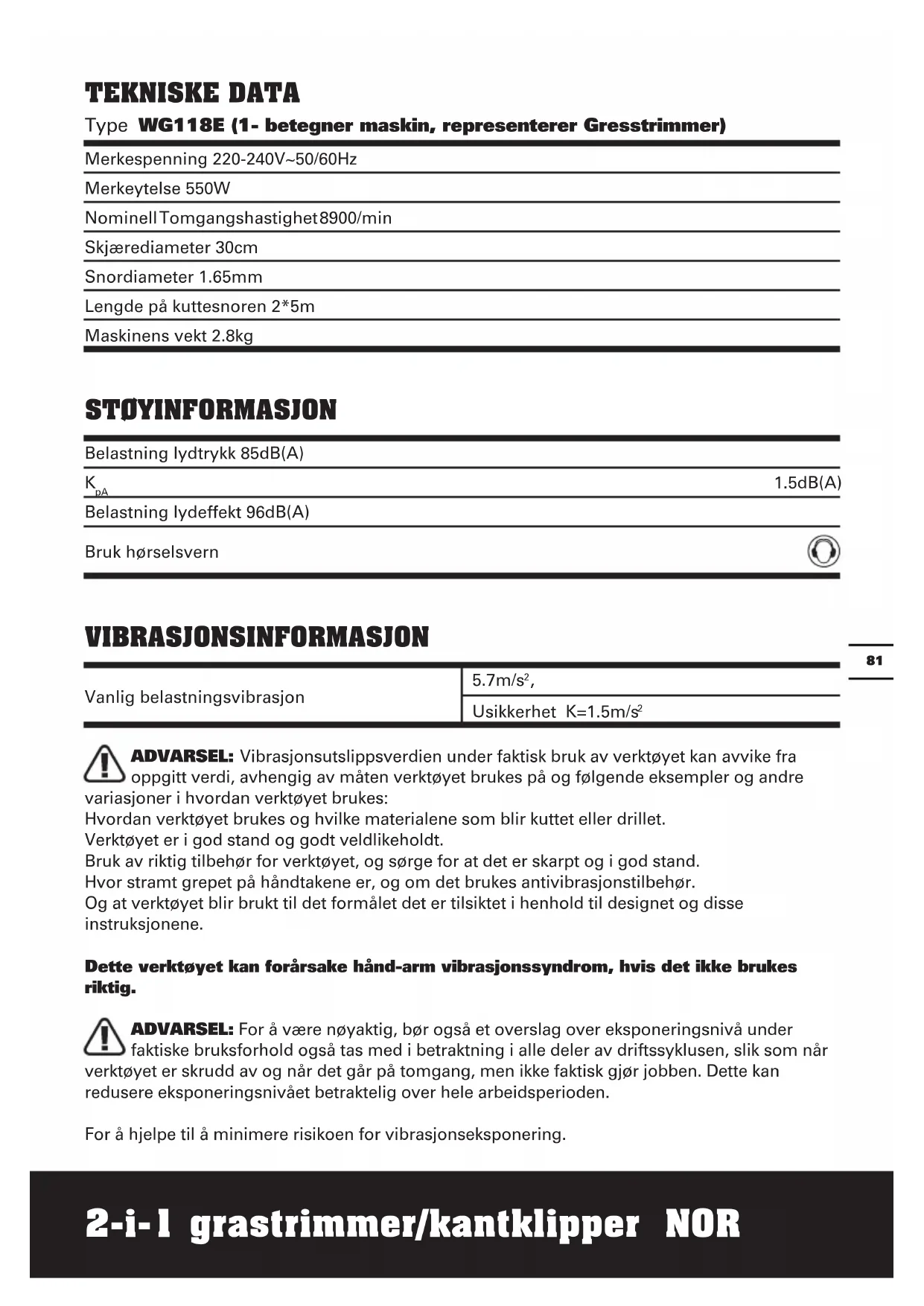

BRUKSANVISNING WG118E WORX

"Stojemmision i Miljoet fra Maskiner til

Udendrs Brug" direktiv

Vanlig belastningsvibrasjon	5.7m/s2,
	Usikkerhet K=1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av maten verktøyet brukes på og folgende eksempler og andere sjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pa handtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonssyndrom, his det/DDke brukes riktig.

ADVARSEL: For a vare noyaktig, bør ogsa et overslag over eksponeringsniva under faktiske bruksforhold ogsa tas med i betraktning i alle deler av driftssyklusen, sik som nár yyet er skrudd av og när det gär på tomgang, men ikke faktisk gjør jobben. Dette kanere eksponeringsnivaet betraktelig over hele arbeitsperioden.

For a hjelpe til a minimere risikoen for vibrasjonsekspondering.

2-i-1 gastrrimmer/kantklipper NOR

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.

TILLEGSUTSTYR

Sikkerhetsvern 1

Hjelpehandtak 1

Kanthjul 1

Avstandsvern 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend*godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter a gå i gang med. Les pa tilbehørspakningen for videre detailjer. Butikkponalet kan ogsgi hjelp og råd.

GENERELLE SIKKERHETS- ADVARSLER FOR ELEKTROVERKTOY

ADVARSEL! Samtige sikkerhetsregler ma flegs ved bruk av donne maskinen.

For din og andres sikkerhet, vennligst les disse instruksene noye for bruk av maskinen.

Vennligst beholdinstruksene for senere bruk.

Denne maskinen skal ikke brukes av personer (inkludert barn) med reduserte fysiske,anseeller sinnsevner,ller som ikke har erfaringEller kunnskap,med mindre de har tilsyn uller har hatt opplaering i hvordan maskinen skalbrukes av noen som er ansvarlig for deres sikkerhet.

Barn bør ha tilsyn for a sorge for at de/DDleker med maskinen.

Skadede skjoteledninger må erstattes av produsenten, service agenten eller personer med lignende autorisasjoner for a unngå fare.

SIKKERHETSADVARSEL FOR GRESSTRIMMER

a) Bruk beskytende briller aller vernebriller.
b) Ikke la barn aller personer som/DDk jkjenner instruksene bruke maskinen.
c) Stopp bruk av maskinen mens personer, saerlig barn,ller kjeledyr befinner seg i nærheten.
d) Bruk kun maskinen i dagslys aller god kunstig belysning.
e) Undersk maskinen for tegn til slitasje eller skade for bruk og fetter eventuelle sammenst, og reparer som ndvendig.
f) Aldri driv maskinen med skadd vernehette aller uten hetten på plass.
g) Hold hender og fotter unna klippeenheten til alle tider, spelsielt idet motoren slas pa.
h) Vern imot skade fra elementer tilegnet trimming av tradlengden. Etter forlencing av trimmetraden, alltid returner maskinen til normal bruksposisjon før maskinen slas pa.
i) Aldri bruk skjæreelementer av metall.
j) Bruk aldri erstatningsdeler erler tilbehør som/DDke er vedlagt ell er anbefalt av

produsenten.

k) Dra ut stopselet for underskelse, reparasjon ellr rensing av maskinen, og när den icibruk.
I) Forsikre at ventilasjonsapninger aldri er tildekket av rester.

VEDLIKEHOLD

a) Etter bruk, koble maskinen av strommen og kontroller for skade;
b) När den ikke er i bruk, bör den oppbevares utilgengelig for barn;
c) Trimmer som bruker strm bør bare repareres av autoriserte fagfolk;
d) Bruk bare reservedeler og tilleggsutstyr anbefalt av produsenten. Forberedning, drift og vedlikehold av maskinen:

• Les instruksjonene nøye.
• Bli kjent med kontrollene og riktig bruk av utstyret.
• Sjekk strømforsyningen og skjøteledningen for tegn til slitasje eller skade.
• Dersom ledningen blir skadet ved bruk, koble straks stopselet fra strømforsyningen.

IKKE BERØR LEDNINGEN FØR
STRÖMFORSYNINGEN ER FRAKOBLET.

• Ikke bruk plentrimmeren (kanttrimmeren) hvis ledninger er skadet eller slitt.

ADVARSLER:

• Advarsel: Klippeelementer fortsetter Å rotere etter at motoren er slätt av,
• Hold skjøteledninger bort fra klippeelementer;

Bare bruk donne gressklipperen när en 30mA - jordfeilbryter (RCD) finnes i strømkretsen.

SYMBOLER MONTERING/JUSTERING

Les manualen

Beskytteseklasse

Bruk hørsvern Bruk vernebriller

Ikke utsett for regn eller vann

Dette produkt er merket med et symbol som er knyttet til avhending av elektrisk og elektronisk avfall. Dette betyr at produit-itke skal kastes med husholdningsavfall men at det skal returneres til et innsamlingssystem som samsvarer med EU-direktiv 2002/96/CE.Det vil deretter resirkuleres eller demonteres for a redusere innvirkningen pa miljoget. Elektrisk og elektronisk utstyr kan vare skadelig overfor miljoget og for messengers helse sider de inneholder farlige stoffer.

Kanting

Klipping

1. TILPASSING AV

BESKYTTELSKAPPE (Se Fig. A)

Fjern skruen fra sikkerhetskappen (3) og monter kappen pa trimmerhodet, juster kappen sa det glir inn i sporene pa trimmerhode. Snu verktoyet og fest sikkerhetskappen pa trimmerhodet med den medfolgende skruen (a).

2. MONTERING AV KANTHJULET (Se Fig. B)

Hold verktøyet med riktig side opp og skyv montasjen med Kanthjulet inn pa metallplaten som er pa sider av skjærehodet. Pass pa at sporene i montasjen med kantklipping lases pa metallplaten - delene klikker horbart pa plass. Sett kanthjulet i slissene pa skjærehodet. Kontroller at hjulslissen er lax til metallplaten. Trykk pa utløserknappen (b) pa hjulet og trekk for a ta det av hjulet.

BRUKSVEILEDNING

FORMÁLSMESSAGE BRUK

av. Vent til det stopper for du legger trimmeren ned.

• Bruk alltid øyevern. Len deg aldri over trimmerhodet. Småstein og rusk kan sprette tilbake eller slenges i øyne aller ansiktet og forårsake blindhet uller andre alvorlige skader när du øpner maskinen.
• Hold det fremre handtaket med en hand og hjelpehandtaket med den andre handen. Hold maskinen under midjenivaet. Arbeid bare fra din venstreside til din hýreside for a sikre at skrot slenges bort fra deg. Hold traden nær og parallelt med bakken, uten Å boye deg, (og loddrett nár du kantkipper) og press den ikke ned i det du holder på ä klippe.

Frdu setter trimmeren i gang, sorg for at begge trimmertradene er ute. Nar du trimmer ma du passepa at motoren gar pa full hastighet.
- Bruk bare 1,65mm diameter skjærtrad. Andre tykkelser trekkes ikke ordentlich frem og gir uriktig skjærefunksjon eller kan forårsake skader. Ikke bruk andre materialer sik som metalltrad, strikk, hyssing osv. Metalltrad kan slites av mens du trimmer og bli til en farlig prosjektil som kan forårsake alvorlige skader.

1. AVSTANDSVERNET

Skyv blomsterbeskytteren (4) inn nr du kanter og trekk den ut for trimming, som vist i figur C. F or trimming eller kanting ma du passe p a at blomsterbeskytteren er last fast i posisjon.

2. JuSTERING AV TELESKOPSTANGEN (Se Fig. D)

Skru den nedre laskvrider (2) i vist retning for a lase opp. Juster lengden pa teleskopstangen til en passende lenghte. Stram til den nedre laskvrideren.

3. DREIING AV HOVEDHÄNDTAKET

Mens du holder i den nedre delen, trekk skaatet oppover og snu det 90 grader med klokken (Se Fig. E1), slipp opp og skaatet vil automatisk lases iijke posisjonen. (Se Fig. E2)

4. JuSTERING AV HJELPEHÄNDTAKET (Se Fig. F)

Trekk opp laseknotten til hjelpehandtaket (9). Hold knotten og snu hjelpehandtaket til den beste og mest balanserte posisjon (Se Fig. F) Slipp knotten og hjelpehandtaket er LAST pa plass.

5. STRØMKABEL BELASTNINGSSTØTTE (Se Fig. G)

For a unnga belastning pa ledningen kan du lage en slyfe pa slutten av strmledningen og feste den gjennom apningen i handetak og henge den i stotteknotten pa handetak.

6. JuSTERING AV KLIPPERHODETS VINKEL TIL STANGEN

For a justere skjarehodets vinkel nedover kan du sette en fot pa motorhuset, gripe fatt i hovedskaftet og bruke nok kraft til a justere det, som vist i fig. H1.

For a justere skjarehodets vinkel oppover kan du sette en fot pa sikkerhetskappen, gripe fatt i hovedskaftet og bruke nok kraft til a justere det, som vist i fig. H2.

7. PÄ/AV-KNAPP

Trykk og hold knappen for a starte. Slipp knappen for a stanse.

8. KLIPPING

Hold undersiden av skjærehodet like over bakken i en liters vinkel Hold undersiden av skjærehodet omtrent 8 cm over bakken i en liters vinkel Sørg for at bare tuppen på traden fær kontakt.. La trimmertråden jobbe i sitt eget tempo; Ikke press skjæretråden inn i arbeidsområdet.

9. KANTING (Se Fig. I)

Drei fprest det bakre handtaket (1) 90 grader med klokken (se "Dreiing av hovedhandtak", fig. E1 og E2).

Juster trimmerhodets vinkel til den laveste horizontal innstillingen (se "Juster trimmerhodets vinkel til den laveste horizontal innstillingen", fig H1). Plasser deretter kanthjulet (7) på bakken for kantmodus (Se Fig. 1). Det er to hvite linjer, som finnes på hver Ende av sikkerhetskappen (3), som angir skjæreplanet av trimmertråden. Plasserppe disse merkene på kanten som du vil klippe.

Mens du kantkipper ma du sorge for at bare tuppen pa traden farrkontakt. Ikke press pata traden. Roteringsjulet hjelper a beskytte maskinen og sorger for at den icke farrkontakt med bakken. Vær spesielt forsiktig mens du kantkipper, fordi rusk kan kastes bort fra skjærtraden.

10. AU TOMATISK TRÄDFORSyNINGSSystem

Første gang man slar pa klipperen, blir en liten tradlengde fort ut.

Man kan hore en 'klaprende' lyd Near tradene treffer tradkutteren. Dette er normalt og er forarsaket av traden som kuttes av tradskjaereren Nar traden er kuttet til riktig lengde,vil den "klaprende stoyen" stoppe og trimmermotoren kjore pa full hastigth. For a ftilfort mer trad, la klipperen stanse opp; sett sa i gang en omstart, og la klipperen kommt opp i full hastigth.

Gjenta den ovenstaende inntil du hörer tradene som slär mot tradkutteren. (Ikke gjentaijke prosedyren mer enn 6 ganger.)

11. Å FYLLE PÅ TRÄD MANUELT (Se Fig. J)

Trykk og slipp tradmatingsknappen (15) (Se Fig. J) mens du forsiktig trekker ut et av tradene til den när tradskjaereren.

När den riktige(OP, med trad har blitt matet ut, kan du dra forsiktig i den andre traden (det er icke ndvendig a trykke tradmatingsknappen inn igjen).Hvis traden kommer forbi tradskjaereren, har for mye av traden blitt matet ut.

Hvis for mye trad mates ut, fjern spolelokket og klikk speloen mot klokken til traden er i onsket lenghte.

12. Å FJERNE LOKKET

Trykk og hold de to hakene inn (11) (Se Fig. K). Trekk skjærehodetlokket (10) av skjærehodet (13). Hold skjærehodetlokket og innsiden av skjærehodet ren for rusk. For Å sette skjærehodelokket tilbake kan du trykke det godt fast på speleholderen. Kontroller at lokket sitter fast ved Å trekke i det uten Å trykke inn de to hakene.

13. BYTTE TRÄDSPOLEN

Ta Forst av skjarehodelokket (10) og ta bort den gamle spolen (12). Sett den nye spelen pa skjarehodet (13). Mat en trad gjennom tradhullet (14), og deretter den andre traden. Sett skjarehodetlokket pa plass.

ADVARSEL! Din trimmer er utformet til

bare á kunne bruke trad som maksimalt

har en diameter på 0.065". Å SETTE INN NY TRÄD. Bruk kun nylontråd.

VIKTIG - Snurr alltid traden på den øverste delen av spolen først.

14. SNURRE OPP TRÄDEN MANUELT

Ta omtrent 5 meter trad. Sett 15mm trad i et av hullene i den overste (se fig L1). delen av spolen og snurr traden i retning av pilene pa toppen av spolen.

Gjenta prosessen med en annen trad pa. nedre delen av spolen (Se Fig. L2 & L3).

La omtrent 100mm trad vare utenfor og sett det fast i hakket. Gjør det samme med den nedre delen av spolen.

Sett sā spolen tilbake som beskrevet i "A sette inn en ny spele med trad".

VEDLIKEHOLD

Etter bruk bør du koble maskinen fra stikkontakten og sjekke den for skader. Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Elektriske trimmere mA kun repareres av en autorisert reparator. Bruk kun WORX resedeler og tilbehør.

Det er ingen brukernyttrige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for a rense verktøyet.

Tørk av med en tørr klut. Du ma alltid lagre verktøyet pa en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv.

MILJOVERNTILTAK

Dette Produktet er merket med et symbol som er knyttet til avhending av elektrisk og elektronisk avfall.

kastes med husholdningsavfall men at det skal returneres til et innsamlingssystem som samsvarer med EU-direktiv 2002/96/CE. Det vil deretter resirkuleres aller demonteres for a redusere innvirkningen på miljøet. Elektrisk og elektronisk utstyr kan vare skadelig overfor miljøet og for messengers helse siden de inneholder farlige stoffer.

SAMSVARSERKLÄERING

Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln
Erklærer at produitet, Beskrivelse 2-i-1 gresstrimmer/kanter Type WG118E (1-betegner maskin, representerer Gresstrimmer) Funksjoner Klippe gress og ugress
Samsvarer med fologende direktiver, Maskindirektivet 2006/42/EC EMC-direktivet 2004/108/EC RoHS Direktiv 2011/65/EU
Lydutslipp i miljøet av utstyr for utendørs bruk direktivet 2000/14/EC revidert ved 2005/88/EC
- Tilpassningsbedömmelse Utfört ifolge Annex VI
- Målt Lydkraftnivå 95.5dB(A)
- Erklært Garantert Lydkraftnivå 96dB(A) Den notifiserte gruppen involvert Navn: Intertek Testing & Certification Ltd Adresse: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL
Standardene samsvarer med, EN 60335-1 EN 60335-2-91 EN 62233 EN ISO 3744 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3
Personen som er autorisert til Å utarbeide den tekniske lien,
Navn Russell Nicholson
Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK
leo.Yue CE 2013/02/20 LeoYue POSITEC kvalitetsleder

2-i-1 gastrrimmer/kantklipper NOR

1. BAKRE HANDTAG

2. LÅSRING

3. SÄKERHETSSKYDD

4. DISTANSSKYDD

5. TELEKOPSKRAFT

6. HJÄLPHANDTAG

7. KANTHJUL

8. SNÖRSKÄRARE

9. LÅSVRED FÜR HUVUDHANDTAG

10. SKYDD KLIPPHUVUD (Se Fig. K)

11. LOCKFRIGÖRINGSLÅS (Se Fig. K)

12. SPOLE (Se Fig. K)

13. SKÄRHHUVUD (Se Fig. K)

14. TRÅDHÅL (Se Fig. K)

15. TRÅDMATNINGSKNAPP (Se Fig. L)
