| Producttype | Draadloze graskantentrimmer |
| Merk | RYOBI |
| Model | CLT1423P |
| Batterijspanning | 14,4 V DC / 18 V DC |
| Batterijtype | Oplaadbare nikkel-cadmium |
| Onbelaste snelheid | 9000 tpm |
| Snijdiameter | 230 mm |
| Diameter snijdraad | 1,65 mm |
| Draadvoermechanisme | Druk op de grond (bump feed) |
| Gewicht (met batterij) | 2,4 kg tot 2,6 kg afhankelijk van batterij |
| Oplaadtijd | 1 uur tot 1,5 uur |
| Compatibele lader | BC-144T/RY of BC-180T/RY |
| Lengte steel | Verstelbaar (telescopisch) |
| Aanbevolen snijpositie | Parallel aan de grond |
| Veiligheid | Trekkervergrendelknop, grasdeflector, draadsnijmes |
| Onderhoud | Reinigen met vochtige doek en mild schoonmaakmiddel |
| Reparaties | Door gekwalificeerde technicus, alleen originele onderdelen |
| Garantie | 24 maanden (behalve normale slijtage en accessoires) |
| Normen | 98/37/EG, 89/336/EEG, 2000/14/EG |
Veelgestelde vragen - CLT1423P RYOBI
Gebruikersvragen over CLT1423P RYOBI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grastrimmers in PDF-formaat gratis! Vind uw handleiding CLT1423P - RYOBI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CLT1423P van het merk RYOBI.

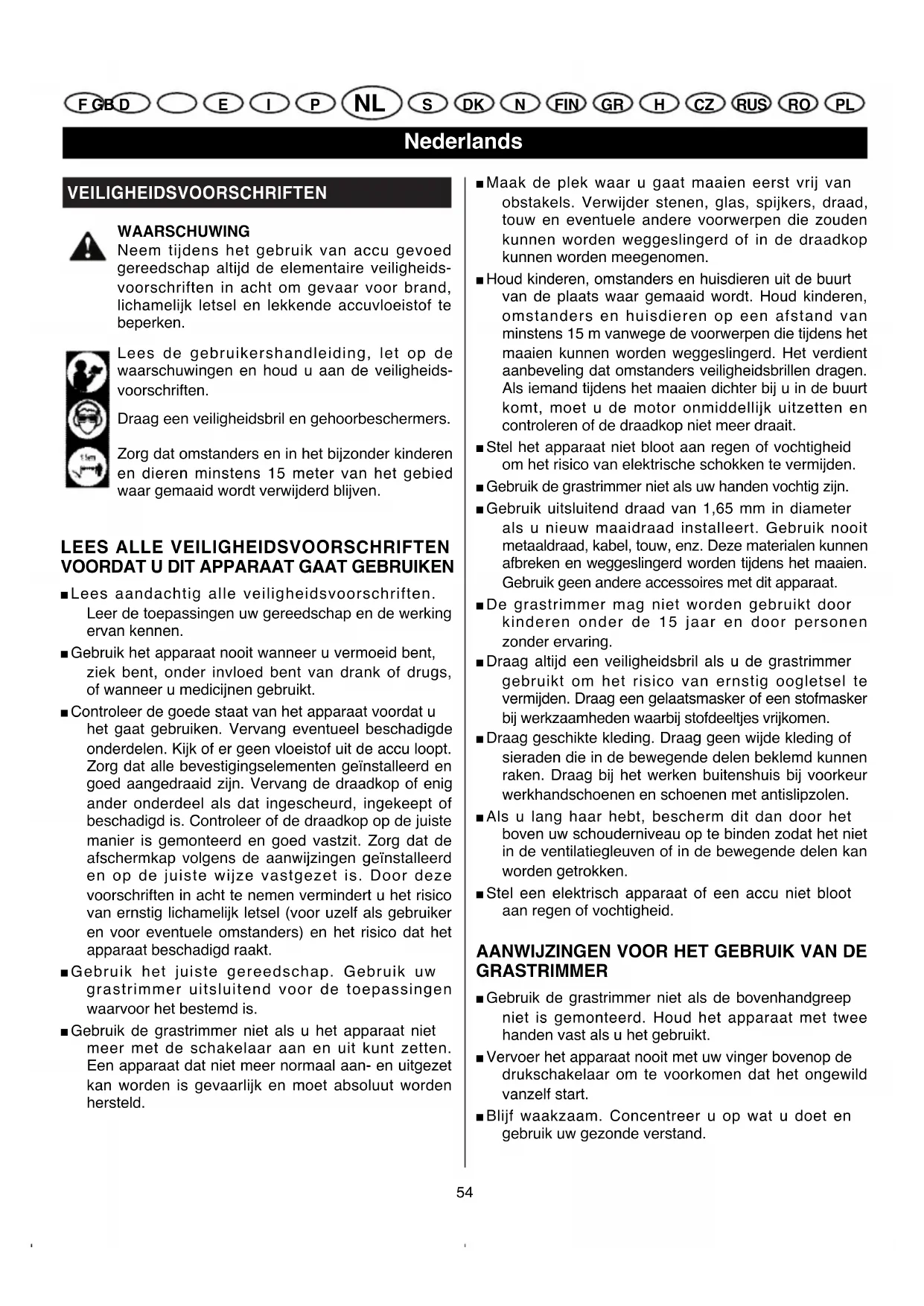

GEBRUIKSAANWIJZING CLT1423P RYOBI
Neem tijdens het gebruik van accu gevoed gereedschap.altijd de elementaire veiligheidsvoorschriften in acht om gevaar voor brand, lichamelijk letsel en lekkende accuvloeistof te beperken.
Lees de gebruikershandleiding, let op de waarschuwingen en houd u aan de veiligheidsvoorschriften.
Draag een veiligheidsbril en gehoorbeschemers.
Zorg dat omstanders en in het bijzonder kinderen en dieren minstens 15 meter van het gebied waar gemaaid worden verwijderd blijven.
LEESALLEVEILIGHEIDSVOORSCHRIFTEN VOORDATUDIT APPARAATGAATGEBRUIKEN
Lees aandachtig alle veiligheidsvoorschriften.
Leer de toepassingen uw gereedschap en de werkig ervan kennen.
- Gebruik het apparaat nooit wanner u vermoeid bent, zich bent, onder invloed bent van drank of drugs, of wanner u medicijnen gebruikt.
- Controller de goede staat van het apparaat voordat u het gaat gebruiken. Vervang eventueel beschadigde onderdelen. Kijk of er geen vloeistof uit de accu loopt. Zorg dat alle bevestigingselementen geinstalleerd en goed aangedraaid zijn. Vervang de draadkop of enig ander onderdeel als dat ingescheurd, ingekeegt of beschadigd is. Controller of de draadkop op de juiste manier is gemonteerd en goed vastzit. Zorg dat de afterschermkap volgens de aanwijzingen geinstalleerd en op de juiste wijze vastbezet is. Door deze voorschriften in acht te nemen verminder u het risico van ernstig lichamelijk letsel (voor uzelf als gebruiker en voor eventuele omstanders) en het risico dat het apparaat beschadigd raakt.
- Gebruik het juiste gereedschap. Gebruik uw gastrimmer uitsluitend voor de toepassenen waarvoort het bestemd is.
- Gebruik de grastrimmer nicht als u het apparaat nicht更是 met de schakelaar aan en uit kunt zetten. Een apparaat dat nicht更是 normal aan- en uit gezet kan worden is gevaarlijk en moet absolutuwt worden hersteld.
Maak de plek waar u gaat maaien eerst vrij van obstakels. Verwijder stenen, glas, spijkers, draad, touw en eventuele andere voorwerpen die zouden+kennen worden weggeslingererd of in de draadkop knen worden meegenomen.
Houd kinderen, omstanders en huisdieren uit de buurt van deplaats waar gemaaid worden. Houd kinderen, omstanders en huisdieren op een afstand van minstens 15m vanwege de voorwerpen dieijdens het maaien konnen worden weggeslingerd. Het verdient aanbeveling dat omstanders veiligheidsbrillen dragen. Als iemandijdens het maaien zichter bij u in de buurtkomt, moet u de motor onmiddelijk uitzetten en controlleren of de draadkop Niet meer draait.
Stel het apparaat Niet bloot aan regen of vochtigheid om het risico van elektrische schokken te vermijden.
- Gebruik de grastrimmer nicht als uw handen vochtig zijn.
- Gebruik uitsluitend draad van 1,65 mm in diameter als u新模式 maiadraad installeert. Gebruik nooit metaaldraad, kabel, touw, enz. Deze materialen konnen afbreken en weggeslingerd worden tijdens het maaien. Gebruik geen andere accessoires met dit apparaat.
- De grastrimmer mag nicht worden gebrukt door kinderen onder de 15JAar en door personen zonder ervaring.
Draag altiijd een veiligheidsbril als u de grastrimmer gebruikt om het risico van ernstig oogletsel te vermijden. Draag een gelaatsmasker of een stofmasker bij werkzaamheden waar bij stofdeeltjes vrijkomen.
Draag geschikte kleding. Draag geen wijde kleding of sieraden die in de bewegende delen beklemd können raken. Draag bij het werken buitenshuis bij voorkeur werkhandsschoenen en schoenen met antislipzolen.
■ Als u langhaar hebtt, beschemd dit dan door het boven uw schouderniveau op te binden zodat het Niet in de ventilatiegleuven of in de bewegende delen kan worden getrokken.
Stel een elektrisch apparatus of een accu nicht bloot aan regen of vochtigkeit.
AANWIJZINGEN VOOR HET GEBRUK VAN DE GRASTRIMMER
- Gebruik de grastrimmer Niet als de bovenhandgreep Niet is gemonteerd. Houd het apparaat met twee handen vast als u het gebruikt.
Vervoer het apparaat nooit met uw vinger bovenop de drukschakelaar om te voorkomen dat het ongewild vanzelf start.
Blij waakzaam. Concentreer u op wat u doet en gebruik uw gezonde verstand.
Nederlands
VEILIGHEIDSVOORSCHRIFTEN
- Gebruik dit apparaat Niet op plekken waar u Niet goed kunt zien. Zorg dat uw werkterrein goed verlicht is (daglicht of kunstlicht).
Zorg dat u.altijd uw evenwicht kunt bewaren en gebruik het apparaat Niet op een onstabile ondergrond. Ga.altijd stevig op uw benen staan en reik Niet te ver weg met uw arm. Gebruik dit apparaat Niet op een ladder.
U mag het apparaat Niet overbelasten. Uw apparaat za veiliger en zekerder werken als u het gebruikt op het toerental waarvoor het berekend is.
Houd het apparaat altijd met twee handen vast als u het gebruikt. Klem uw vingers stevig om de twee handgrepen (voor en awhile).
Laat de drukschakelaar los, wacht tot de motor geheel stilstaat en verwijder daarna de accu voordatu het apparaat gaat reinigen, repareren of afstellen. - Deze gastrrimmer is uitsluitend bedoeld voor het trimmen van gras en struikgewas en voor het afwerken. Gebruik het Niet als graskantensnijder.
Zorg dat de draadkop nergens mee in aanraking komt als u het apparaat inschakelt.
■ Als de grastrimmer een obstakel raakt of er iota in de draadkop blijf zitten, stop het apparaat dan onmiddelijk, verwijder de accu en controllerer of er misschien onderdelen beschadigd zich. Gebruik het apparaat Niet meer totdat deoodzakelijkre reparaties zich uitgevoerd. Gebruik het apparaat Niet als bepaalde onderdelen Niet goed meer bevestigd zich of beschadigd zich.
■Blijfuitdebuurt van de draadkop en andere bewegende delen.Raak de draadkop Niet aan en probeer hem ook Niet met de hand stil te zetten als hij draait.
Zorg dat u de draadkop alsijd lager dan uw middel houdt.
Zet altijd de motor stop als u Niet aan het maaien bent of als u zich verplaatst van de ene plek maar de andere plek. - De afterschermkap moet altiijd normal op het apparaat zichen gemonteerd als u de gastrrimmer gebruikt. Gebruik de gastrrimmer nielt als het maaidraad niet geschikt is of nielt op de juiste manieruitsteekt. Het draad mag nielt buiten de rand van de afterschermkap uitkommen.
Zorg dat er zich geen afsnijdsel of andere materialen ophopen in het apparatus. Deze können zich:tussen de draadkop en de aftersermkap opzamelen.
Berg uw apparaat op een droge plaats op, hoog boven de grond of acheer slot en grendel om onbevoegd gebruik of beschadiging te voorkomen. Zorg dat uw apparaat buiten bereiken van kinderen en onervaren Personen worden opgeborgen.
Dompel het apparaat nooit in water of enige andere vloeistof en spuit het Niet af. Zorg ervoor dat de handgrepen algijd droog en schoon blijven, zonder afsnijdsel. Reinig het apparaat na elk gebruik: raadpleeg de aanwijzingen in de hoofdstukken "Grastrimmer reinigen" en "Grastrimmer opbergen".
Zorg dat de onderdelen goed vastzitten voordat u het apparatusaat gaat vervoeren.
Bewaar deze voorschriften zorgvuldig. Sla ze regelmatig op en gebruik ze om eventuele andere gebruikers op de hoogte te stellen. Als udezge gastrimmer uitleent, voeg er dan ook deze gebruikershandleiding bij.
REPARATIEWERK
- Reparaties dienen door een bekwamevakman te worden uitgevoerd. Er bestaat gevaar voor ernstiglichamelijk letsel en beschadiging van het apparaat als onderhoud of reparatiewerk worden uitgevoerd door onbevoegde Personen. Niet naleving van dit voorschrift maakt dat uw garantie zich geldigheid verliest.
- Gebruik voor reparaties uitsluitend originele reserve-onderdelen. Houd u aan de voorschriften uit het hoofdstuk "Onderhoud en reparaties" van deze handleiding. Zo voorkomt u het risico van elektrische schokken, ernstig lichamelijk letsel of het risico dat het apparaat beschadigd raakt. Niet naleving van dit voorschrift maakt dat uw garantie+zijn geldigheid verliest.
SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR ACCU'S
Vergeet Niet dat accugereedschap aktijd startklaar is waarat het Niet op een stopcontact hoeft te worden aangesloten. Wees bedacht op de maybeke risico's, zichs als het apparaat uit staat.
- Verwijder algtd erest het accupak voordat u instellenen gaat veranderen, uw grastrimmer gaat reinigen, het apparaat gaat opbergen, accessoires gaat demonteren of als u het Niet meer gebruikt.
Laad het.accupak alleen op met behulp van het bijpassende laadapparaat. Een laadapparaat dat voor een bepaald type accu bedoeld is, kan brandveroorzaken als het voor een ander type accu worden gebruikt. Laad de accu alleen met het hierna vermelde laadapparaat.
Nederlandss
VEILIGHEIDSVOORSCHRIFTEN
14,4V18V
ACCUPAK (1.7Ah) BPP-1417 BPP-1817
LAADAPPARAAT BC-144T/RY BC-180T/RY
- Om gevaar voor ontploffing of lichamelijk letsel te beperken mag u accugereedschap of occupakken NIET IN DE NABIJHEID PLAATSEN van open vuur of een hittebron.
Probeer een accupak Niet te openen of te demonteren. De elektrolyt in de accu is corrosief en kan uw ogen of huid beschadigen. Deze vloeistof is ook vergiftig: neem het Niet in door de mond.
Een beschadigde accu kan eventueel ontploffen. Om het risico van ernstig lichamelijk letsel te vermiiden dient u een beschadigde accu weg te gooien met inachtneming van de toepasselijkke veiligheidsvoorschriften voor de verwijdering van afval.
Uit occupakken komt waterstofgas vrij dat tot ontploffing kan komen in aanwezigheid van een ontstekingsbron, bijvoorbeeld een waakvlam. Gebruik een accuapparaat nooit in de buurt van een open vlam om de kans op ernstig lichamelijk letsel te beperken. Bij het exploderen van een occupak hunnen brokstkuren en chemische stoffen worden rondgeslingerd. Mocht dit gebeuren, dan dient u de betreffende plekken onmiddelijk met holder water te spoelen.
Laat een accu-gevoed apparatus nooit op een vochtige of natte plaats opladen. Zo beperkt u de kans op elektrische schokken.
Laat een accu opladen op een plek waar een temperatuur heerst van 10^ tot 38^ . Laat een accupak Niet buiten of in een auto liggen.
Bij gebruik onder extreme omstandigheden of temperaturen kan er accuvloeistof lekken. Als de accuvloeistof in aanraking komt met uw huid, was dan onmiddelijk de betreffende plek met water en zeep, en neutraliserer verrolgens met citroensap of azijn. Als u accuvloeistof in uw ogen hebt gekregen, spoel uw ogen dan gedurende 10 minuten met schoon water. Raadpleeg onmiddelijk een arts of de geneeskundige dienst.
U mag een accu Niet in het vuur werpen: hij zou kuren ontploffen. Oude accu's moeten worden gerecycleerd: vraag uwplaatselijke afvalverwerkingsorganisatie hoe u te werk要去 gaan.
■ Als het.Accupak Niet worden gebruikt, dient u hetuit de buurt te houden van metalen voorwerpen zoals paperclips, muntstukken, sleutels, spijkers, schroeven en anderekleine voorwerpen van metaal omdat deze eventueel een verbinding hunnen make nussen de beiden accuklemen.
Als de accuklemmen worden kortgesloten, kan dit vonken, brandwonden of brand veroorzaken.
SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR LAADAPARATEN
- Gebruik dit laadapparaat uitsluitend voor accu's van het nikkelcadmium (NiCad) type om het gevaar voor lichamelijk letsel te beperken. Andere typen accu's zonden+kunnen ontploffen en ernstig lichamelijk letselveroorzaken of het apparaat beschadigen.
Stel het laadapparaat Niet bloot aan regen of vochtigheid. - Gebruik geen andere accessoires dan die door de fabrikant van het laadapparaat� aanbevolen en bijgeverd. Het gebruik van andere accessoires kan brand, elektrische schokken of ernstig lichamelijk letsel veroorzaken.
Trek nooit aan het snoer om de stekker van het laadapparaat uit het stopcontact te verwijderen, maar trek aan de stekker zich, anders+kunnen het laadapparaat en het snoer worden beschadigd.
Zorg ervoor dat het netsnoer zodanig is geplaatst dat niemand erop kan lopen, dat niemand erin verstrikt kan raken of dat het Niet op een andere manier kan worden beschadigd. - Gebruik alleen een verlengsnoer als dat absolut noodzakelijk is. Gebruik van een ongeschikt verlengsnoer kan brand of elektrische schokkenveroorzaken. Als u werkelijk gedwonden bent om gebruik te make n van een verlengsnoer, zorg er dan voor dat:
(a) de stekker van het laadapparaat evenveel polen heeft als de stekker van het verlengsnoer en dat deze even dik en vandezelfde vom zich;
(b) het verlengsnoer in goede staat is en voldoende vermogen heeft om deoodzakelijk stroom te geleiden.
- Gebruik het laadapparaat nooit als de stekker of het netsnoer beschadigd zijn. Als een van deze onderdelen beschadigd is, dient u het te lately repareren door een bekwamevakman.
- Gebruik het laadapparaat Niet als het door een schok of op een andere manier beschadigd is of als het gevalen is. Laat het repareren door een bekwame vakman.
Haal het laadapparaat Niet zich uit elkaar: maar eventuele reparatives of onderhoudswerk uitvoeren door een bekwamevakman. Het verkeerd hermonteren van het apparaat kan gevaar voor elektrische schokken of brandveroorzaken.
Nederlands
VEILIGHEIDSVOORSCHRIFTEN
Trek de stekker van het laadapparaat uit het stopcontact voordat u het gaat onderhonden of schoonmaken om gevaar voor elektrische schokken te beperken. Door alleen de schakelaar van het apparaat op UIT zetten vermindert u het risico van elektrische schokken Niet.
Laat de stekker van het laadapparaat Niet in het stopcontact als u het Niet gebruikt.
Raak nooit een nicht-geisoleerd deel van de uitgangsconnector of de nicht-geisoleerde klemmen aan om gevaar voor elektrische schokken te vermijden.
Bewaar deze voorschriften zorgvuldig. Sla ze regelmatig op en gebruik ze om eventuele andere gebruikers op de hoogte te stellen. Als udezge gastrimmer uitleent, voeg er dan ook deze gebruikershandleiding bij.
PRODUCTGEGEVENS
14,4V18V
Motor 14,4 V gelijkstroom 18 V gelijkstroom
Toerental bij nullast 9.000 t.p.m. 9.000 t.p.m.
Accupak 14,4 V 18 V
Laadtijd 1 tot 1,5 uu r 1 tot 1,5 uu
Draadkop Draadtoevoer door tik op de grond
Draaddikte 1,65 mm 1,65 mm
Maaibreedte 230 mm 230 mm
Gewicht (incl. accu) 2,4 kg 2,6 kg
OVERZICT
Afb.1
A. ONTGRENDELKNOP VAN DE DRUKSCHAKELAAR
B. SPANSCHROEF VAN DE VOORGREEP
C. VOORGREEP
D. INSTELRING VAN TELESCOOPBUIS
E. MOTORBLOK
F. DRAAD-SNIJMES
G. ACCUPAK
H. ACHTERGREEP
I. AAN/UIT-DRUKSCHAKELAAR
J. AFSCHERMKAP
K. MAAIDRAAD
Afb. 2
A. AFSCHERMKAP
B. MOTORBLOK
C. VERWIJDER DETWEE SCHROEVEN
D. ZET DE TWEE SCHROEVEN TERUG OP HUN PLAATS
Afb. 3
A. OM DE RING LOS TE ZETTEN
B. INSTELRING VAN TELESCOOPBUIS
C. ONDERSTE DEEL VAN DE INSTELRING VAN DE TELESCOOPBUIS
Afb. 4
A. SCHUIF DE BUIS UIT TOT DE GEWENSTE LENGTH
Afb. 5
A. INSTELRING VAN TELESCOOPBUIS
B. ONDERSTE DEEL VAN DE INSTELRING VAN DE TELESCOOPBUIS
C. OM DE RING VAST TE ZETTEN
Afb. 6
A. ACCUPAK
B. LAADAPPARAAT
C. GEEL LAMPJE
D. GROEN LAMPJE
E. ROOD LAMPJE
Afb. 7
A. ACCUPAK
B. VERGRENDELLIPPEN
Afb. 8
A. ONTGRENDELKNOP VAN DE DRUKSCHAKELAAR
B. AAN/UIT-DRUKSCHAKELAAR
Afb. 11
A. DRAAD-SNIJMES
Afb. 13
A. KNOP VAN DE DRAADTOEVOER
B. GLEUF IN DE DRAADSPOEL
C. BESCHERMKAP VAN DE DRAADSPOEL
D. LIPPEN
E. DRAADSPOEL
F. VEER
G. INKEPING IN DE DRAADSPOELHOUDER
H. OPENING VAN DE DRAADSPOELHOUDER
I. DRAADSPOELHOUDER
Nederlandss
MONTAGE
BESCHERMKAP INSTALLEREN
- Verwijder de twee schroeven op het motorblok. Schuif de beschermkap op het motorblok en verdraai de beschermkap om deze te blokkeren.
Zet de twee schroeven wee terug op hun plaats om de beschermkap vast te zetten. Zie afbeelding 2.
DE LENGTHE VAN DE TELESCOOPBUIS INSTellenLEN
Draai het onderste deel van de insteling van de buislengte los om de telescoopbuis los te zetten. Zie afbeelding 3.
Het ene deel van de buis moet ongehinderd ten opzichte van het andere deel+kunnen schuiven. Stel de totale lengte van de buis in alaar gelang het werk dat u gaat doeon. Zie afbeelding 4.
Draai de instelring wee sterig vast om de buis in die stand te blokkeren. Zie afbeelding 5.
WAARSCHUWING
Als er een onderdeel ontbreekt, gebruik het apparaat dan nicht voordat u beschikt over dat ontbrekende onderdeel. Niet naleving van dit voorschrift kan ernstig lichamelijk letselveroorzaken.
BEDIENING
BETEKENIS VAN DE LAMPJES OP HET LAADAPPARAAT
Zie afbeelding 6.
DE LAMPJES TONEN DE STATUS VAN HET LAADAPPARAAT EN DE ACCU
- Rood lampje aan = snellaadmodus.
Groene lampje aan = het occupak is volledig geladen. - Gele en groene lampjes aan = controle van de laadtoestand of defeche accu.
Alle lampjesuit = laadapparaat of accu defect.
LET OP
Haal onmiddelijk het accurapak uit het laadapparaat als er geen enkel lampje gaat branden, om schade aan het accurapak te voorkomen. Breng accurapak en laadapparaat maar een Erkend Ryobi Servicecentrum voor controle of verranging.
Als u het.Accupak uit het laadapparaat haalt omdat er geen enkel lampje is gaan branden, breng dan het laadapparaat met het occupak dan ook maar een Erkend Ryobi Servicecentrum. Probeer Niet om een ander occupak in het laadapparaat te stoppen. Een defect laadapparaat kan namelijk een occupak beschadigen.
ACCU OPLADEN
Bij aflevering is de accu van uw grastrimmer minimaal geladen om eventuele problemen te voorkomen. U要去 dus eerst de accu opladen voordat u het apparaat.gaat gebruiken.
Opmerking: Tijdens de eerste laadcyclus worden de accu Niet—helemaal geladen. Pas na meerere oplaad-cyclussen (gebruik van het apparaat, gevolgd door opladen) zal de accu zich—helemaal gaan laden.
OM DE ACCUTE LADEN
- Gebruik uitsluitend het laadapparaat dat bij de accu is geleverd.
- Gebruik het laadapparaat alleen voor een netspanning van 230 V 50 Hz (normale netspanning in woonhuizen).
Sluit het laadapparaat aan op een stopcontact.
Steek het.Accupak in het laadapparaat en let er waar bij op dat de groeven van het accupak precies over de ribbels komen van het laadapparaat. Zie afbeelding 6.
Zodra u de accu goed in het laadapparaat hebt geschoven, gaat het rode lampje branden. Druk het occupak goed aan om te zorgen dat de klemmen van het occupak goed zich vastgeklikt in de contacten van het laadapparaat. - Normaal要去en het gele en het groene lampje ook gaan branden. Deze Geven aan dat het laadapparaat in de controlemodus is. Na verloop van 5 minuten gaat het laadapparaat over op de snellaadmodus. Als het laadapparaat overgaat op de snellaadmodus, gaan het gele en het groene lampje uit en gaat het rode lampje aan. Als het gele en het groene lampje na 15 minutes nog steeds branden, trekt u het accurpak uit het laadapparaat, wacht u een minuut en stopt u het daarna weer terug in het laadapparaat. Als na nog eens 15 minutes het gele en het groene lampje nog steeds nicht zichn uitgegaan, betekent dit dat uw accurpak defect is en dus Niet meer kan worden opgeladen.
Nederlands
BEDIENING
Zodra de accu volledig geladen is, gaat het rode lampje uit en gaat het groene lampje aan. Na normala gebruik van de accu is onceveer een uur nodig om hem volledig te laden en anderhalf uur om een geheel ontladen accu weeop te laden. Tijdens het laden voelt de accu bij aanraking enigszins warm aan. Dit is normala en duidt Niet op een verkeerde werkinq.
- INSTALLLEER het laadapparaat NIET op een plek waar de temperatuur buitengewoon hoog of laag is. De werkig van het laadapparaat is optimaal bij normale omgevingstemperatuur.
BELANGRIJKE INFORMATIE OVER HET LADEN VAN WARME ACCU'S
Wanner u uw grastrimmer langdurig achetereen gebruikt, wordt de accu warm. Als de accu warm is,That u hem eerst ongeveer 30 minuten afkoelen voordat u begint met opladen.
Opmerking: Een.accupak wordt alleen warm als gereedschap lang ache ter elkaar wordt gebruikt. Dat gebeurt onder normale gebruiksomstandighedeniet. Als de temperatuur van het occupak te laag is, gaat het groene lampje van het laadapparaat branden. Wacht tot de accu een normale temperatuur bereikt: dan gaat het rode lampje branden.
ACCU INZETTEN
Steek het.Accupak in de gastrrimmer.Zorg ervoor dat de ribbels van de accu precies passen in de groeven van de gastrrimmer.Zie afbeelding 7.
Zorg dat de vergrendellippen aan beiden zichden van het.accupak goed+zijn ingeschoven en dat het occupak goed vastzit aan de grastrimmer voordat u het apparaat gaat gebruiken.
ACCU VERWIJDEREN
■ Kijk waar de vergrendellippen zitten van het occupaken druk hierop om de accu los te makev van de gastrimmer. Zie afbeelding 7.
Trek het accupak uit de gastrimmer.
LET OP
Op het moment dat u het.accupak in de gastrimmer steekt, moet u ervoor zorgen dat de ribbels van de accu precies uitgelijnd zichm met de groeven van de heggenschaar en dat de vergrendellippen goed ingestoken worden. Door de accu verkeerd in te zetten kunt u de inwendige onderdelen beschadigen.
GRASTRIMMER AANZETTEN
Druk op de ontgrendelknop van de drukschakelaar en houd deze maar voren. Zie afbeeling 8. De drukschakelaar is nu Niet meer geblokkeerd.
Laat de ontgrendelknop los en druk de drukschakelaar in om de gastrimmer aan te zetten.
GRASTRIMMER UITZETTEN
Laat de drukschakelaar los om de gastrrimmeruit te zetten.
Zodra u de drukschakelaar loslaat, za de ontgrendelknop wee automatisch de drukschakelaar gegen indrukken gaan blokkeren.
OMGANG MET DE GRASTRIMMER
WAARSCHUWING
Draag geschikte kleding om het risico van lichamelijk letsel te vermiijden. Draag geen wijde kleding of sieraden. Draag een veiligheidsbril. Draag ook een lange broek van dikke stof, waarzen en handschoenen. Draag geen korte broek of sandalen en werk nooitblootsvoets met uw gastrimmer.
Houd de gastrrimmer vast zoals getoond in afbeelding 9, met uw rechterarm licht gebogen en uwrechterland op de achtergreep, uw linkerarm gestrekt en uw linkerhand op de voorgreep. De gastrrimmer要去 zich onder uw middel bevinden.
- De draadkop van de grastrimmer moet evenwijdig aan de grond zich en moet gemakkelijk met het te maaien grayscale in aanraking kuren komen zonder dat de gebruiker zich hoeft te bukken. Door eenvoudigweg de lenghte van de buis te verstellen kan de hoogte van de grastrimmer aan het profiel van elke gebruiker worden aangepast.
WERKEN MET DE GRASTRIMMER
MAAIDRAADUITVOER
Uw grastrimmer is voorzien van een draadkop waaruitmeer maaidraad kan worden uitgevoerd zonder dat de motor hoeft te worden gestopt. Als het draad is opgesleten of gaat rafelen kut u een/Newuw stuk draadlaten afwikkelen door met de draadkop op de grond te tikken verwijl u de motor op volle snelheid alot draaien. Zie afbeelding 10. Het Beste is als u de draadkop opharde grond tikt. Als u新模式 graad LASTAFWikkelen inhoog gras kan dat oververhitting van de motorveroorzaken.
Nederlandss
BEDIENING
Bij elke tik met de draadkop op de grond kommt er ongeveer 25 mm{nieuw draad vrij.
Zorg dat er alkijd voldoende maaidraad op de spoel is gewikkeld. Als de draad versleten is en te kort is geworden, za het u Nieteer lukken om extra draad af te wikkelen door met de draadkop op de grond te tikken. In zo'n geval stopt u de motor, haalt u de spoel eruit volgens onderstaande aanwijzingen, trekt u een longer stuk draad maar buiten via de opening van de spoelhouser enplaatst u de spoel wee terug op de draadkop.
MAAIDRAAD
De afschemkap van uw grastrimmer is voorzien van een draad-snijmes (A). Zie afbeelding 11. Voor maximale prestaties dient u zoveel draad te latent afwikkelen dat het lang genoeg is om door het draad-snijmes te worden afgesneden. Wikkel meer draad af zodiau merkt dat de motor op een hogere snugheid begint te draaien dan normala. Het draad zal op die manier altijd op optimale wijze worden verbruikt en op een geschikte lengte worden gehonden om goed te worden afgewikkeld.
GEBRUIKSTIPS
Maak de plaatswaar u de grastrimmer gaat gebruiken eerst vrij van obstakels.Verwijder stenen, glas, spijkers,draad,touw en eventuele andere voorwerpen die zouden+kennen worden wegsglingerd of in de draadkop kunnen worden meegenomen.
Houd de grastrimmer schuin maar de te maaien plek gericht. Duw de grastrimmer Niet diep in het gras.
Maak langzameBeen en weer bewegingen in het maaigebied.
Alleen met het uiteinde van het draad worden gemaad: duw de draadkop dus Niet diep in het hoge gras.
Maai hoog gras van bovenaar beneden om te voorkomen dat het gras zich om de draadkop wikkelt, wat oververhitting van de motor zou+kennenveroorzaken. Als er zich lange grassprieten of andere afvalstoffen om de draadkop wikkelen, STOPT U DE MOTOR door de drukschakelaar los te lately en wacht u tot de draadkop van de grastrimmer tot stilstand komt. Trek het occupak eruit en verwijder het gras of het vuil.
- Door aanraking met prikkeldraad, omheiningen, muren, trottoirbanden of hout verslijt de draad sneller en kan zelfs breken. Zorg dat u geen bomen en heesters aanraakt. Boomschors, houten lijsten, beschieten en schuttingpaaltjes+konnen door de maaidraad worden beschadigd.
Houd de grastrimmer schuin waar de te maaien plek gericht. Houd de grastrimmer onder een hoek van 30^ om het gras random bomen, paaltjes, omheiningen, enz. te maaien. Zie afbeelding 12.
ONDERHOUD EN REPARATIES
WAARSCHUWING
Gebruik bij verranging uitsluitend originele reserveonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen. Gebruik geen oplosmiddelen om de kunststof onderdelen te reinigen. De meeste kunststoffen lopen het risico te worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doeok om vuil, stof, olie, vet e.d. te verwijderen.
LET OP
De kunststof onderdelen mogen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruiopolie, enz. Deze chemicalien bevatten namelijk stoffen die kunststof konnen beschadigen, verzwakken of aantasten.
MAAIDRAAD VERVANGEN
U kunt het maaidraad verrangen door een stuk/Neww draad op de bestaande spoel te wikkelen of door een neue spoel te installereren.
EEN BESTANDE SPOEL GEBRUIKEN
Zie afbeelding 13.
Trek het accupak uit de gastrrimmer.
Duw op de lippen aan weerszijden van de beschermkap van de spel.
- Verwijder de beschermkap van de spoel en daarna ook de spoel zich. Verwijder het overgebleven draad op de spoel.
Opmerking: Als de veer uit de houder van de spel is gevallen, dient u deze veer eerst terug teplaatsen voordat u de spel en de beschemkap waar opnieuw installeert.
- Controller of de draadkop en ander delen op beschadigingen en reinig alles grondig.
Neem een/Newstukdraad van ongeveer 3m en steek het uiteinde van het draad in de gleuf van de spoel. Zorg ervoor dat het uiteinde door de binnenkant van de gleuf loopt.
Opmerking: Laat Niet meer dan 3mm draad uit de gleuf steken.
Nederlands
ONDERHOUD EN REPARATIES
■Wikkel het draad regelmatig en strak op de spoel. Het draad moet in de richting worden gewikkeld die door de pijl op de spoel is aangegeven.
Laat ongeveer 10 cm draad buiten uitsteken. Trek hard aan het draad en de spelom te voorkomen dat het zich vanzelf afwikkelt en doe daarna de beschemkap op de spel.
Houd de beschemkap en de spoel vast aan de knop van de draadtoevoer, plaats het geheel in de spoelhouser en voer daarna het maaidraad door de opening in de houser van de draadspoel.
Opmerking: de lippen van de beschemkap van de spoel要去en uitgelijnd zijn met de gleuven van de houder van de spoel.
- Terwijl u op de lippen drukt, duwt u op de beschemkapen en de spoel om deze op hun plaats te blokkeren.
- Na installmentie要去draadkop eruit zien zoals getoond in afbeelding 14.
WAARSCHUWING
Gebruik uitsluitend draad van 1,65 mm in diameter als u nieuw maiadraad installeert. Gebruik nooit metaaldraad, kabel, touw, enz. Deze materialen können afbreken en weggeslingerd wordenijdens het maaien. Gebruik geen andere accessoires met dit apparaat.
EEN NIEUWE SPOEL INSTALLEREN
Zie afbeelding 13.
Trek het accupak uit de gastrimmer.
Duw op de lippen aan weerszijden van de beschemkap van de spoel.
- Verwijder de beschemkap van de spoel en daarna ook de spoel zich.
Opmerking: Als de veer uit de houder van de spel is gevallen, dient u deze veer eerst terug teplaatsen voordat u de spel en de beschemkap waar opnieuw installeert.
- Controller of de draadkop en ander delen op beschadigingen en reinig alles grondig.
■Wikkel ongeveer 10 cm draad af van de{nieuw spel. Trek hard aan het draad en de spelom te voorkomen dat het zich vanzelf afwikkelt en doe daarna de beschemkap op de spel.
Houd de beschermkap en de spoel vast aan de knop van de draadtoevoer,plaats het geheel in de spoelhouser en voer daarna het maaidraad door de opening in de houser van de spoel.
Opmerking: de lippen van de beschermkap van de spoel要去en uitgelijnd zijn met de gleuven van de houder van de spoel.
- Terwijl u op de lippen drukt, duwt u op de beschemkap en de spelom deze op hun plaats te blokkeren.
- Na installmentie moet de draadkop eruit zich zoals getoond in afbeelding 14.
WAARSCHUWING
Probeer Niet om wijzigingen aan te brengen aan dit apparaat of om een accessoire te monteren dat Niet in deze handleiding worden aanbevolen. Dergelijk aanpassingen of wijzigingen vallen onder verkeerd gebruik en kuren gevaarlijke situatives teweegbrengen die ernstig lichamelijk letsel kurenveroorzaken. Controller uw grastrimmer regelmatin og na te gaan of er niets gebroken is en of alle onderdelen nog stevig vastzitten. Zorg dat alle schroeven en andere bevestigingselementen goed zich aangedraaid om het gevaar voor ernstig lichamelijk letsel te beperken.
ACCUPAK
Het accurapak van uw grastrimmer is een oplaadbaar accurapak van het type nikkelcadmium (NiCad). De nuttige gebruiksduur van het apparaat totdat het accurapak weeer要去en opgeladen hangt af van het type werk dat u doet. Het accurapak van dit apparaat is ontworpen voor een zo lang mogelijk storingsvrije werking. Net als alle andere accu's, verliest dit accurapak na verloop vanijd+zijn laadcapaciteit. MAAK het accurapak NIET OPEN om te proberen onderdelen te verrangen. Bij het manipuleren van een accuUNT u ernstige brandwonden oplopen, vooral als u ringen of sieraden draagt. Om de levensduur van uw accurapak zo veel mogelijk te verlungen, raden wij u aan om de volgende aanwijzingen op te volgen:
Bewaar en laad het.accupak op een koele plaats. Temperaturen die hoger of lager zijn dan de normale omgevingstemperatuur verkorten de levensduur van een occupak.
Berg een occupak nooit in leeggelopen toestand op.
Wacht na gebruik van het apparaat tot de accu is afgekoeld en laad de accu dan onmiddelijk op.
■Alle accu's verliezen na verloop vanijd hun laadcapaciteit. Hoe hoger de temperatuur, des te sneller verliest een accu zichn laadcapaciteit. Als u de gratrimmer voor lagereijd Niet gebruikt, moet u het occupak wel elke maand of twee maanden bijladen. Zo verlengt u de levensduur van het occupak.
Nederlandss
ONDERHOUD EN REPARATIES
WAARSCHUWING
Probeer nooit om een.Accupakuit elkaar te nemen. U kunt waar bij verwondingen oplopen of brandveroorzaken. Als u het accurapukuit het apparaat haalt om te op te bergen, kunt u de accuklemmen het beste afterschermen met dik plakband.Probeer Niet om het accurapak te demonteren,bepaalde onderdelen te verwijderen of om het te vernietigen.Zorg dat geen enkel lichaamsdeel en geen enkel metalen voorwerp in aanrakingkomt met de twee accuklemmen, want dan kan er kortsluiting optreden. Laat geen kinderen met het accurapak spelen.Het Niet in acht nemen van deze voorschriften en waarschuwingen kan ongelukkenveroorzaken zoals brand of ernstiglichamilijk letsel.
GRASTRIMMER REINIGEN
WAARSCHUWING
Om ernstig lichamelijk letsel te voorkomen dient u alkijd eerst de accu te verwijderen voordat u het apparaat gaat repareren of reinigen of ie's van het apparaat gaat losmaken.
Verwijder het.Accupak.
■ Reinig de grastrimmer met behulp van een met een mild reinigingsmiddel bevochtigde doeck.
- Gebruik geen sterk reinigingsmiddel om de ombouw of de handgreep te reinigen - deze elementen zich van kunststof en zouden worden beschadigd door bepaalde aromatische oliën zoals pijnolie of citroenolie of door oplosmiddelen zoals kerosine.
Opgelet: vocht kan de oorzaak�n van elektrische schokken. Veeg elk spoor van vochtigheid af met een zachtde droge doeK. Gebruik een borsteltje of deluchtstroom van een kleine stofzuiger om de ventilatieopeningen te reinigen van de ombouw van het occupak en van de motorbehuizing.
Zorg ervoor dat de ventilatiegleuven nooit verstopt raken.
GRASTRIMMER OPBERGEN
Maak uw grastrimmer zorgvuldig schoon voordat u hem opbergt. Bewaar uw grastrimmer op een droge, goed ventilerende plaats, buiten bereik van kinderen. Leg het apparaat Niet in de buurt van corrosieve stoffen zoals chemicalien voor de tuin of strooizout.
Bewaar en laad het.accupak op een koele plaats. Temperaturen die hoger of lager zijn dan de normale omgevingstemperatuur verkorten de levensduur van een occupak.
Berg een accupak nooit in leeggelopen toestand op.
Wacht na gebruik van het apparaat tot de accu is afgekoeld en laad de accu dan onmiddelijk op.
Alle accu's verliezen na verloop vanijd hun laadcapaciteit. Hoe hoger de temperatuur, des te sneller verliest een accu zichn laadcapaciteit. Als u de gastrimmer voor lagereijd Niet gebruikt, moet u het occupak wel elke maand of twee maanden bijladen. Zo verlangt u de levensduur van het occupak.
Svenska
SAKERHETSFORESKRIFTER
WARNING
Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderdelen gedurende eenperiode van vierentwintig (24) maanden, te rekenen vanaf de officiele datum op het origineel van de door de wederverkoper aan de eindgebruikeruitgeschreven rekening.
Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen nicht onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.
In geval van slechte werkungijdens de garantieperiode, worden u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen.
Deze garantie doet Niet af aan uw wettelijkrechten met betrekking tot defekte producten.
GARANTI-VILLKOR
Wij verwklaren op unsere eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten. 98/37/EC, 89/336/EEC, 2000/14/EC
