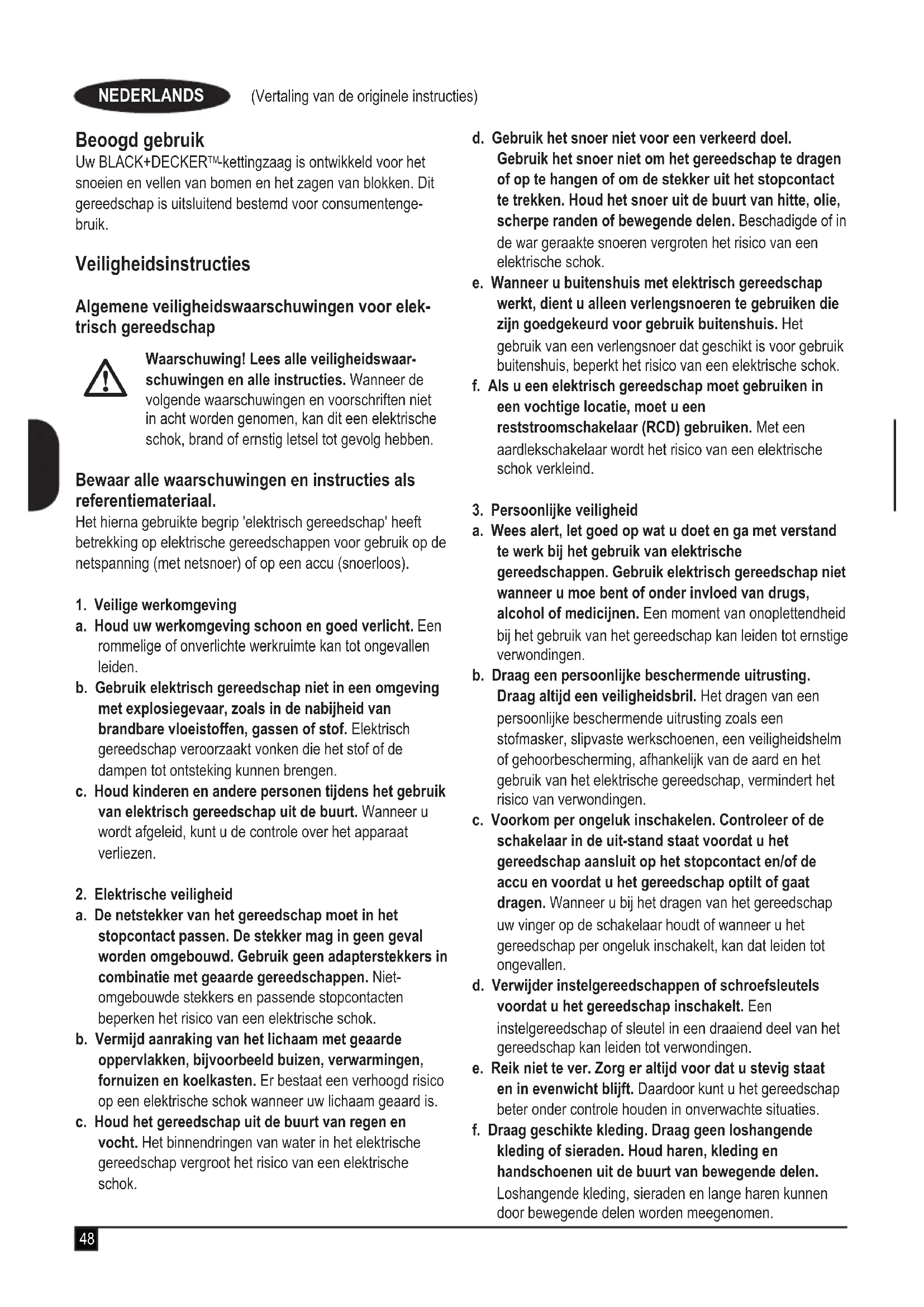

GEBRUIKSAANWIJZING CS2040 BLACK & DECKER
Uw BLACK+DECKERTM-kettingzaag is ontwikkeld voor het snoeien en vellen van bomen en het zagen van blokken. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.
Veiligheidsinstructies
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en instructies als referentiematerialiaal.
Het hierna gebruekte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op een accu (snoerloos).
1. Veilige werkomgeving
a. Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkruimte kan tot oncevallen leiden.
b. Gebruik elektrisch gereedschap Niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonken die het stof of de dampen tot ontsteking konnen brengen.
c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneru u wordt afgeleid, kunt u de controle over het apparaat verliezen.
a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Nietomgebouwde stekkers en passende stopcontacte beperken het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanner uw lichaam geaard is.
c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d. Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e. Wanner u buitenshuis met elektrisch gereedschap werkt, dient u allen verlengsnoeren te gebruiken die zichen goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.
f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar worden het risico van een elektrische schok verkleind.
3. Persoonlijke veiligheid
a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap nicht wanner u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
b. Draag een persoonlijke beschemende uitrusting. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c. Voorkom per ongeluk inschakelen. Controller of deschakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanner u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanner u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen.
e. Reik Niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap beter onder controle houden in onverwachtete situatuies.
f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g. Wanner stofafzuiigings- of stofopvangvoorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.
4. Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoor bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap werkkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
d. Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door personen die er nicht vertrouwd mee zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze worden gebruikt door onervaren Personen.
e. Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet klemmen, en of er onderdelen zodenig+zijn gebroken of beschadigd dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen wordenveroorzaakt door slecht onderhouden elektrisch gereedschap.
f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zichn gemakkelijker te geleiden.
g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan leiden tot gevaarlijke situatuies.
5. Service
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden de verilheid van het gereedschap gewaarborgd.
Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Aanvullende veiligheidswaarschuwingen voor kettingzagen
Houd alle lichaamsdelen uit de buurt van de zaagketting verwijl de kettingzaag in bedrijf is. Controleer voordat u de kettingzaag start of de zaagketting vrij kan draaien. Een moment van onoplettendheid bij het gebruik van kettingzagen kan ertoe leiden dat kledingstukken of lichaamsdelen in de kettingzaag verstrikt raken.
Houd altiijd uw rechterhand op de achefterste handgreep van de kettingzaag en uw linkerhand op de voorste handgreep. Houd de kettingzaag nooit anders beet, aangezien hierdoor het gevaar voor lichamelijk letsel toeneemt.
Houd het gereedschap alleen vast bij de geisoleerde greepopppervlakken, waarat het kettingzaag met verborgen bedrading of het eigene snoer in aanraking kan komen. Als een draad onder spanning met een de kettingzaag wordt geraakt, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.
Draag een veiligheidsbril en gehoorbeschemers. Ook beschemende uitrusting voor hoofd, handen, benen en voeten worden aanbevolen. Adequaat beschemende kleding verkleint eventueel letsel door rondvliegende snippers of ongewild contact met de zaagketting.
Gebruik de kettingzaag Niet verwijl u zich in een boom bevindt. Dit kan lichamelijk letsel tot gevolg hebben.
Zorg er alkijd voor dat u stevig staat en gebruik de kettingzaag alleen wanneer u op een stabel, veilig en horizontaal vlak staat. Bij gladde of instabiele vlakken (zoals ladders)kest u uw evenwicht of de controle over de kettingzaag verliezen.
Wees er bedacht op dat takken die onder spanning staan, kuren terugveren wonneer u deze doorzaagt. Zodra de spanning in de houtvezels vrijkomt, kutu doorde tak worden geraakt en/of de controle over de kettingzaag verliezen.
Ga zeer voorzichtig te werk bij het zagen van struikgewas ofjong hout.Het dunne material kan in de zaagketting vast komen te zitten en maar u toe zwiepen of uuit balans trekken.
Draag de kettingzaag aan de voorste handgreep, inuitgeschakelde toestand en van uw lichaam af gericht. Plaats algijd de kap over het zwaard als u de kettingzaag vervoert of bewaart. Een correct gebruik van de kettingzaag verkleint de kans op een ongewild contact met de bewegende zaagketting.
Volg de instructies voor het smeren en spannen van de ketting, en het verrangen van accessoires nauwgezet op. Een onjuist gespannen of gesmeerde ketting kan breken en vergroot de kans op terugslag.
Houd de handvatten droog, schoon en vrij van olie en vet. Vette handgrepen zijn glad waardoor u de controle over het gereedschap kunt verliezen.
Zaag uitsluitend hout. Gebruik de kettingzaag nicht voor doeleinden waarvoor deze Niet bestemd is. Bijvoorbeeld: Gebruik de kettingzaag nicht voor het zagen van kunststof, metselwerk of bouwmaterialen die Niet van hout�n. Gebruik voor andere doeleinden dan waarvoor de kettingzaag bestemd is, kan leiden tot gevaarlijke situatuies.
Oorzaken en voorkoming van terugslag
Er kan terugslag optreden wanner de punt van het zwaard op een voorwerp stoot of het hout terugveert en de zaagketting in de zaagsnede klem komt te zitten. Als de punt een voorwerp raakt, kan het zwaard plotseling omhoog enaarachter slaan in de richting van uw lichaam. Wanner de zaagketting aan de bovenzijde van het zwaard klem kommt te zitten, kan het zwaard snel achefterwaarts in de richting van uw lichaam worden geduwd. Door deze andere reacties kut u de controle over de kettingzaag verliezen en ernstig lichamelijk letsel oplopen. Vertrouw Niet uitsluitend op de ingebouwde veiligheidsvoorzieningen van de kettingzaag. Als gebruiker van de kettingzaag kut u ook zich het nodige doeon om ongevallen of letselijdens de zaagwerkzaamheden te voorkomen. Terugslag is het gevolg van het verkeerde gebruik of onjuiste gebruiksomstandigheden van het gereedschap. Met geschekte voorzorgsmaatregelen, zoals hieronder zijn beschreiben, kan terugslag worden voorkomen.
Zorg voor een stevige grip door uw duimen en vingers om de handgrepen te sluiten. Houd de kettingzaag met beiden handen vast en houd uw lichaam en armen zodenig dat u waarstand kurz bieden aan de terugslagkrachten. Met geschikte voorzorgsmaatregelen kurz u de terugslagkrachten onder controle honden. Laat de kettingzaag Niet los.
Reik nicht te ver en zaag nicht boven schouderhoogte. Dit voorkomt ongewild contact met de punt en zorgt ervoor dat u de kettingzaag in onverwachtete situations beter onder controle kunt honden.
Gebruik uitsluitend door de fabrikant aanbevolen verwangingsonderdelen. Onjuiste verrangende zwaarden en kettingen können kettingbreuk en/of terug-slag veroorzaken.
Volg voor de zaagketting de slijp- en onderhoudsinstructies van de fabrikant. Verkleining van de dieptemaat kan tot meer terugslag leiden.
Het raken van metaal, cement of andere harde materialen in of in de buurt van het hout kan terugslag veroorzaken.
Een botte of losse ketting kan terugslag veroorzaken.
Steek de zaag Niet in een vorige zaagsnede. Dit kan een terugslag veroorzaken. Maak elke keer een neue zaagsnede.
Veiligheidsaanbevelingen voor de kettingzaag
- Onervaren gebruikers worden sterk aangeraden een ervaren gebruiker om praktische instructies over het gebruik van de kettingzaag en veiligheidsuitrusting te vragen. De eerste ervaringen können het Beste worden opgedaan met het zagen van stammen op een zaagbok of montageframe.
Onderhoud uw kettingzaag als u deze Niet gebruikt. Berg de kettingzaag nicht op zonder dat u eerst de ketting en het zwaarduit de zaag hebt verwijderd en ondergedompeld in olie hebt bewaard. Bewaar alle onderdelen van uw kettingzaag op een droge, veilige plaats, buiten bereik van kinderen.
Laat het oliereservoir leeglopen voordat u de kettingzaag opbergt.
Zorg dat u stevig staat en Zoek van tevoren maar een veilige uitweg voor vallende bomen of takken.
Maak gezruik van wiggen om controle te honden over het kapproces en om te voorkomen dat de ketting en het zwaard in de zaagsnede vast komen te zitten.
Onderhoud de zaagketting. Houd de zaagketting scherp en zorg dat deze stevig gegen het zwaard ligt. Zorg dat de zaagketting en het zwaard schoon en goed geolied zijn. Houd de handvatten droog, schoon en vrij van olie en vet.
Zaag nicht
In geprepareerd hout.
In de grond.
In gaasafrasteringen, spijkers, enz.
Aanvullende veiligheidsinstructies
Zorg dat er iemand in de buurt (aar op veilige afstand) is voor het geval er zich een ongeluk voordoet.
Zorg dat de kettingzaag Nieteer op de netspanning is aangesloten wonneer u de zaagketting om bepalde redenen moet aanraken.
Het geluidsniveau van dit product kan meer dan 85 dB(A) bedragen. Het is waarom raadzaam om adequate maatregelen te nemen om uw gehoor te beschermen.
De kettinggeleider kan heet worden tijdens het zagen. Let hier goed op.
Veiligheid van anderen
Dit apparaat mag nicht worden gebruikt door Personen (waaronder kinderen) met een lichamelijke, zintuiglijke of geestelijkke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veriligheid.
Houd toezicht op kinderen om ervoor te zorgen dat zich nicht met het apparaat gaan spelen.
Overige risico's
Er können zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien nicht in de bijgevoegde verilgheidswaarschuwingen worden vermeld. Deze risico's können zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de verilgheidsvoorschriften in acht worden genomen en de verilgheidsvoorzieningen worden geimplementeerd,{kunnen bepalde risico's nicht worden vermeden. Deze omvatten:
Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
- Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werkken met hout, vooral eiken, beuken en MDF.)
Trillingen
De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gezruikt bij een voorlopige bepaling van blootstelling.
Waarschuwing! De waarde voor trillingsemissieijdens het werkelijkke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.
Het trillingsniveau kan hoger worden dan het aangegeven niveau. Wanner de blootstelling aan trillingen worden vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van Personen dieijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen reckening worden gehonden met de werkelijkke omstandigheden van het gebruik en de manier waarop het gereedschap worden gebruikt. Daarbij moet ook reckening worden gehonden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordenuitgeschakeld en wanner het gereedschap stationair loopt alsook de aanlooptijd.
Labels op het gereedschap
Het apparatus is voorzien van de volgende pictogrammen:
Waarschuwing! De gebruiker moet de instructiehandleiding lezen om het risico op letsel te verminderen.
Draag een veiligheidsbril of een stofbril als u deze machine gebrukt.
Draag gehoorbeschemers als u dit gereedschap gebrukt.
Het apparaat mag Niet aan regen of hove vochtigheid worden blootgesteld.
Richtlijn 2000/14/EG gegarandeerd geluidsvermogen.
Verwijder de stekker onmiddelijk van de netspanning als het netsnoer beschadigd of ingesneden is.
Let op: Niet te strak afstellen. Draai het hulpstuk met de hand vast. Alleen handvast afstellen.
Dit gereedschap is dubbel geisoleerd. Een aardaansluiting isARAOMNietnoodzakelijk. Controller altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.
Als het netsnoor is beschadigd, moet dit worden verwangen door de fabrikant of een BLACK+DECKER-servicecentrum om gevaar te voorkomen.
Een verlengsnoer gebruiken
Gebruik alkijd een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van deze machine (zie de technische gegevens). De verlengkabel要去 geschikt zijn voor gebruik buitenshuis en dient als zodanig te zich gemarkeerd. Er kan een HO7RN-F 2 X verlengkabel van 1.5mm^2 van maximaal 30m lang worden gebruiktonder dat de prestaties van het gereedschap verminderen. Controller het verlengsnoer voor gebruik op tekenen van beschadiging, slijtage of veroudering. Vervang het verlengsnoer indien het beschadigd of defect is. Als u een haspel gebruikt, moet u het snoer alkijd volledig afrollen.
Spanningsdalingen
Onder bepaalde omstandigheden wat betreft de stroomvoeding kan dit product een kortdurende daling in spanning veroorzakenijdens het opstarten.
Andere apparatuur kan hierdoor worden beinvloed. Elektrische lampen können bijvoorbeeld tijdelijk minder helder zich.
Neem indien nodig contact op met uw stroomvoorzieningsbedrijf om na te gaan of de impedantie van de stroomvoorziening lager is dan 0.172/0.293 ohm. Onder deze voorwaarde treden storing meestal Niet op.
Vermijd aanraking met geaarde oppervlakken (bijv. met-alen relingen, lantaarnpalen, enz.). Verhoog de elektrische veiligheid eventueel verder met behulp van een hooggevoelige (30mA / 30mS) reststroomschakelaar (RCD).
Waarschuwing! Ondanks een dergelijk schakelaar of andere stroomonderbreker要去en de veiligheidsinstrumentes en -proceduresuit die gebruikersaanwijzing overigens nog steeds worden opgevolgd.
Onderdelen
- Aan-/uitschakelaar
- Ontgrendelingsknop
- Beschemkap/kettingrem
- Zwaard
- Ketting
- Kettingbeschermer
- Vergrendelingsknop hettingafstelling
- Stelwiel voor hettingspanning
- Beschermkap
- Aansluitsnoer
- Borgpen voor aansluitsnoor
- Oliedop
- Oliepeilaanwijzer
Monteren
Waarschuwing! Draag algtd beschemende handschoenen wonneer u aan de kettingzaag werkt.
Waarschuwing! Als u onderhoud gaat uitvoeren aan een onderdeel of aan elektrisch gereedschap, schakelt u het gereedschap uit en neemt u de stekker uit het stopcontact.
Waarschuwing! Verwijder eerst de kabelbinder waarmee de ketting aan de kettinggeleider is bevestigd.
Ketting oliën
Als u een neue ketting (5) voor de eerste keer gebruikt, moet u deze oliën. Week de neue ketting (5) minimaal een uur in kettingolie voordat u deze gebruikt. Gebruik BLACK+DECKER kettingolie. Het is raadzaam om tijdens de levensduur van uw kettingzaag alleen olie van BLACK+DECKER te gebruiken. De reden hiervoor is dat mengsels van verschillende oliën de kwaliteit van de olie kunnen verslechteren. Dit hebt tot gevolg dat de zaagketting veel korter meegaat en er extra veriligheidsrisico's ontstaan. Gebruik nooit afvalolie, ditke olie of zeer dunne naaimachineolie. Deze kunnen uw kettingzaag beschaden.
Het kettingzwaard en de ketting installeren. (fig.
A-E)
Plaats de kettingzaag op een stabiele ondergrond.
Zet de beschemkap/kettingrem (3) in de Voorste stand (fig. A).
Draai de vergrendelingsknop voor de kettingafstelling (7) linksom om de kettingbeschermer (6) te verwijdenen (fig. B).
Plaats de ketting (5) over het zwaard (4) en zorg ervoor dat de zaagtanden aan de bovenkant van het zwaard (4) maar voren wijzen (fig. C).
Leid de ketting (5) om het zwaard (4) en trek deze aan zodate aan de achterkant van het zwaard (4) een lus maar een zijde ontstaat.
Leid de ketting (5) om het aandrijfkettingwiel (14), lijn het gat in de bodem van het zwaard en het middelste gat van de de kettingspanningswiel (16)uit met de moer (15) (fig. D).
Opmerking: draai de kettingspanningswiel zo nodig om het centrale gat uit te lijnen met de moer (15).
Waarschuwing! Zorg ervoor dat de beschemkap/kettingrem (3) zich in de instelstand (voorstte stand) bevindt voordat u deze opnieuw aanbrengt (fig. A).
Plaats de kettingbeschermer (6) op de kettingzaag.
Zorg dat het lipje (17) op de klepbeschermer op de juiste manier in de sleuf (18) op de hoofdbehuizing valt (fig. E).
Draai de vergrendelingsknop voor de kettingafstelling (7) maar rechts totdat deze goed vastzit.
Controller de spanning - raadpleeg 'Kettingspanning controlleren en afstellen' hieronder.
Raadpleeg 'Kettingspanning verhogen' hieronder als de kettingspanning te los is.
Kettingspanning controlleren en afstellen (fig. F invoegen)
Voor gebruik, en na iedere 10 minuten gebruik, dient u de kettingspanning te controleren.
Koppel het gereedschap los van de netspanning.
Treklicht aan de ketting (5) (zie de inzet van fig.F).De spanning is juist als de ketting (5) terugspringt nadat u\
deze 3mm van het zwaard (4) af hebt getrokken. De ket-
ting (5) mag Niet "doorzakken" aan de onderzijde van het
zwaard (4) (fig G).
Kettingspanning verhogen (fig. B)
Draai de vergrendelingsknop voor het afstellen van de ketting (7) met een halve draai linksom los.
Draai het stelwiel voor de kettingspanning (8) rechtsom totdat u een lichte waarstand voelt.
Controller de spanning - raadpleeg 'Kettingspanning controlleren en afstellen'.
Als de spanning voldoende is, draait u de vergrendelingsknop (7) opniew vast. Als er meer spanning nodig is, draait u aan het afstelwie1 (8). Draai de vergrendelingsknop (7) opniew vast.
Opmerking: Stel de ketting Niet te strak af. Dit leidt tot overmatige slijtage en beperkt de levensduur van het zwaard en de ketting.
Opmerking: Wanner de ketting zich is, moet u de spanning tijdens de eerste twee gebruiksuren regelmatig (na ontkoppeling van de netspanning) controleren, aangezien een weitere ketting enigszins uitzet.
Gebruik van het apparatus
Waarschuwing! Laat het gereedschap in zijn eigén tempo werken. Overbelast de machine nicht.
Olierereservoir vullen (fig. H)
Verwijder de oliedop (12) en vul het reservoir met de aanbevolen kettingolie. U kunt het oliepeil controleren met de oliepeilindicator (13). Plaats de oliedop (12) terug.
Schakel de zaag regelmatig uit en contrôleer cervolgens de oliepeilindicator (13). Neem de stekker van de hettingzaag uit het stopcontact en vul het reservoir met de juiste olie bij zodra de indicator op hinter dan een kwart staat.
De kettingzaag is uitergerust met een automatisch smeersysteme waarmee de kettingzaag en het kettingzwaard continu gesmeerd blijven. Het is raadzaam omijdens de levensduur van uw kettingzaag alleen olie van BLACK+DECKER te gebruiken. De reden hiervoor is dat mengsels van verschillende oliën de kwaliteit van de olie hunnen verslechteren. Dit heeft tot gevolg dat de zaagketting veel korter meegaat en er extra veiligheidsrisico's ontstaan. Gebruik nooit afvalolie, ditke olie of zeer dunne naaimachineolie. Deze hunnen uw kettingzaag beschadigen. Gebruik alleen olie met de juiste oliekwaliteitsklasse (cat. nr. A6023-QZ).
De kettingzaag voorziet de ketting automatisch van olie tijdens het gebruik.
Kettingrem afstellen (fig. A)
Zorg dat het gereedschap Niet op de netspanning is aangesloten.
Trek de beschermkap/kettingrem (3) maar après in de instelstand (fig. A).
Het gereedschap is nu klaar voor gebruik.
Inschakelen Opmerking:
U kurz de zaag pas inschakelen als de beschemkap/kettinggem waar in de instelpositie staat.
Grijp uw kettingzaag met beiden handen stevig vast. Druk de ontgrendelingsknop (2) in en druk verrolgens op de aan/uit-schakelaar (1) om te starten.
Neem uw duim van de vergrendelingsknop (2) en grijp de handgreep stevig vast zodra de motor is gestart. Oefen geen druk uit op het gereedschap en LAST het werk over aan de zaagketting. Het gereedschap werkt het efectiefst en het veiligst op de snugheid waarvoort het is ontworpen. Bij te veel kracht kan de zaagketting (5) uitrekken.
Werking van de kettingrem gegen terugslag
Bij een terugslag komt uw linkerhand in aanraking met de beschermkap en drukt deze maar voren in de richting van het werkstuk. Het gereedschap stocht binnen een seconde.
Vertragingskettingrem testen (fig. A)
Controller voor gebruik.altijd of de terugslagrem goed werkt.
Pak het gereedschap met beiden handen stevig vast verwijl u op een stabiele ondergrond staat. Zorg dat de zaagketting (5) vrij van de grond is en schakel de zaag in (zie: "Kettingzaag inschakelen").
Draai uw linkerhand waar voren rond de voorste handgreep, zodate de achechterzijde van uw hand met de beschemkap/kettingrem (3) in aanraking komt en deze waar voren, in de richting van het werkstuk duwt (fig. A). De zaagketting (5)要去 binnen enkele fracties van een seconde stoppen. Als u de beschemkap/kettingrem (3) na activering wilt deactiveren, volgt u de instructies in het gedeelte "Kettingrem afstellen".
Opmerking: Start de zaag pas opnieuw als de motor volledig tot rust is gekomen.
Opmerking: Als de rem Niet goed werkt, brengt u het gereedschap maar een erkend servicecentrum van BLACK+DECKER.
Als de zaagketting (5) of het zwaard (4) vast komt te zitten
Schakel het gereedschap UIT.
Koppel het gereedschap los van de netspanning.
Open de snede met wiggen om de spanning van het zwaard (4) weg te nemen. Probeer de kettingzaag Niet los te wrikken.
Ga verder met een neue zaagsnede.
Vellen (fig. I - K)
Onervaren gebruikers können beter nicht proberen om bomen te vellen. De gebruiker kan letsel oplopen of schade veroorzaken als de boom in de verkeerde richting valt of versplintert, of als er beschadigde/dode takkenijdens het zagen omlaag vallen. De veilige afstand:tussen een te vellen boom en omstanders, gebouwen en andere objcten is ten minste 212 ker de hoogte van de boom. Elke omstander en elk gebouw of voorwerp binnen deze afstand loopt het gevaar om geraakt te worden door de vallendeBoom.
Voordat u een boom welt:
Controller of er geen wetten of voorschriften zich die het vellen van de boom verbieten.
Houd rekening met alle factoren die de valrichting kunnen beinvloeden, zoals:
De beoogde valrichting.
De natuurlijke overhelling van deBoom.
Een verdikking of rotte plek.
Omstaande bomen en obstakels zoals bovengrondse kabels en ondergrondse afvoeren.
Deorting en kracht van de wind.
Plan van tevoren een veilige uitweg,uit de buurt van vallende bomen of takken.Zorg dat de vluchtweg vrij is van obstakels die u konnen hinderen.Bedenk dat nat gras en vers gezaagde boomschors glad+zijn.
Vel geen bomen waarvan de stamdiameter groter is dan de zaaglengte van de kettingzaag.
Maak een inkeping om de valrichting te bepalen.
Maak hiervoor aan de voet van de boom haaks op de vallijn een horizontale snede tot een diepte van 1/5e tot 1/3e van de stamdiameter (fig. I).
Maak verwolgens van bovenaf onder een hoek van circa 45^ een tweede sneede die het einde van de eerste sneede kruist en zo de inkeping vormt.
Maak hierna vanaf de andere zijde 25 tot 50 millimeter boven het midden van deze inkeping een enkele horizon-tale snede. (fig. J). Zaag nicht hebelaal tot aan de inkeping, aangezien u hierdoor de controle over de valrichting kunt verliezen.
Sla een ofmeerwiggen in de zaagsnede omdeze te openen en de boom om te laten vallen (fig. K).
Bomen snoeien
Controller of er geen wetten of voorschriften zijn die het snoeien van deBoomtakken verbieden. Snoei alleen als u al wat meer ervaring met de zaag hebt opgedaan. Hierbij bestaat namelijk een grotere kans dat de zaagketting klem komt te zitten en terugslaat.
Houd voor het Snoeien rekening met alle voorwaarden die de valrichting hunnen beinvloeden, waaronder:
De lenghte en het gewicht van de te zagen tak.
Een verdikking of rott plek.
Andere bomen of obstakels zoals bovengrondse kabels.
Deorting en kracht van de wind.
Vervlechtingen van de tak met andere takken. Houd rekening met de toegankelijkheid van de tak en de valrichting. Takken hebben de neiging om maar de boomstam te zwaaien. Behalve de gebruiker loopt elke omstander, elk object of elk gebouw onder de tak gevaar.
Maak ter voorkoming van versplintering de opwaartse eerste snede tot een diepte van maximaal eenderde van de takdiameter.
Maak verwolgens een neerwaartse tweede snede tot aan de eerste.
Blokken zagen (fig. L - O)
De manier van zagen is afhankelijk van de ondersteuning van het bloc. Maak zo möglichk gebruik van een zaagbok. Begin een zaagsnede aktijd verwil de zaagketting draait en de gekartelde stootrand (20) het hout raakt (fig. L). Maak met de gekartelde stootrand draaibewegingen gegen het hout.
Bij ondersteuning over de volle lenghte:
Zaag in neerwaartse richting, maar zorg dat u de grond Niet raakt, want hierdoor worden uw zaag snel bot.
Bij ondersteuning aan beiden uiteinden:
Zaag eerst tot eenderde omlaag om versplintering te voorkomen en verrolgens tot aan de eerste snede.
Bij ondersteuning aan een uiteinde:
Zaag eerst tot eenderde omhoog en verrolgens omlaag om versplintering te voorkomen.
Zagen op een helling:
Ga algid heuvelopwaarts van het werk staan.
Als u het bloc op de grond wilt zagen (fig. M):
Zet het werkstuk met klampen of wiggen vast. Ga Niet op het bloc staan of zitten om het bloc stabel te houden. Vraag dit ook Niet aan anderen. Zorg ervoor dat de zaagketting de grond Niet raakt.
Bij gebruik van een zaagbok (fig. N):
Het worden sterk aanbevolen om indien möglich een zaagbok te gebruiken.
Plaats het bloc in een stabiele positie. Zaag altijd aan de buitekant van de armen van de zaagbok. Zet het werkstuk met klemmen of riemen vast.
Takken afzagen (fig. O)
Het verwijderen van takken van een omgevalten boom. Wanner u takken afzaagt,That u grotere takken onderaan zitten zodat de boom van de grond wordt gehonden.Verwijder dekleine takken in een zaagbeweging.Takken die onder spanning staan, moeten van onderaf maar boven worden gezaagd om te voorkomen dat de kettingzaag vast komt te zitten.Snoei takken vanaf de overkant en houdt de stamussen u en de zaag.Maak nooit smeden met de zaag tussen uw benen en klem de af te zagen tak NietCUSENuwbenen.
Problemen oplossen
| Probleem Mogelijk oor | zaak | Mogelijk oplossing |
| Apparaat start nicht | Vergrendelingsknop
niet ingedrukt. | Druk de
vergrendelingsknop
in. |
| Beschemkap in de
remstand | Plaats de beschemkap
in de juiste stand |
| Zekering is
gesprongen | Vervang de zekering |
| De RCD
/restroomschakelaar)
is uitgeschakeld | Controler de RCD |
| Netsnoer is Niet
aangesloten | Controler de
netspanningstoevoer |
| De hetting stopt nicht
binnen twee
seconden nadat het
gereedschap is
uitgeschakeld | De hetting is te slap
afgesteld | Controler de
kettingspanning |
| Het zwaard en/of de
ketting is+zeer heet/er
komt rook af | Het olereservoir is
leeg | Controler het
oliepeil |
| Oliegaatje in de
kettinggeleider is
geblokkeerd | Reinig de oligeaatjes
(21 - fig. E) en maak de
groef om de rand van
de kettinggeleider
schoon. |
| De hetting is te strak
gespannen | Controler de
kettingspanning |
| De neus van het
aandrijkettingwiel van
het zwaard要去
worden gesmeerd | Olie de neus van het
aandrijkettingwiel van
het zwaard |
| De hettingzaagZAagt
niet goed | De hetting is
achterstevoren
gemonteerd | Controler/wijzig de
richting van de
ketting |
| Slijp de zaag |
| De hettingzaag
verbruikt geen olie | Olie in het reservoir is
verontreinigd | Tap de oolie af en vul het
reservoir met schone
olie |
| Het oliegaatje in de dop
is geblokkeerd | Maak het gaatje
schoon |
| De hettinggeleider is
vies | Reinig de
kettinggeleider |
| Het olieafvoergaatje is
verstopt | Verwijder het vuil |
Onderhoud
Wanner u de zaag regelmatig onderhoudt, kurz u deze lang gebruiken. Controller regelmatig de volgende zaken.
Waarschuwing! Doe algijd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan elektrisch gereedschap UITvoert:
Zet het gereedschap uit en haal de stekker uit het stopcontact.
Oliepeil
Het peil in het reservoir mag nicht onder een kwartkommen.
Zaagketting en zwaard (fig. F)
Verwijder telkens na enkele uren gebruik de zaagketting (5) en het zwaard (4), en reinig deze grondig. Doe dit ook als u het gereedschap gaat opbergen.
Zorg dat de beschemkap schoon is en dat er geen zaagafval op zit.
Wanner u de onderdelen weeer monteert, moet het zwaard (4) 180^ worden gedraaid. Gebruik een schroevendraier om het kettingspanwiel te verwijderen en bevestig deze aan de andere Kant van het kettingzwaard (7).
Waarschuwing! Stel unde zich nicht te strak af.
De neus van het aandrijfkettingwiel moet via het tandwielsmeergat (19) worden gesmeerd. Dit zorgt voor een gelijkmatige verdeling van de slijtage rondon de zwaardrails.
Zaagketting slijpen
Voor optimale prestaties van het gereedschap要去 de tanden van de zaagketting scherp houden. Richtlijnen voor deze procedure vindt u op de verpakking van de slijper. Wij raden u aan de BLACK+DECKER kettingslijpset aan te schaffen (verkrijgbaar bij servicecentra van BLACK+DECKER en geselecteerde dealers).
Versleten ketting verrangen
Reservekettingen zijn verkrijgbaar in de detailhandel of bij BLACK+DECKER servicecentra. Gebruik alleen reserveonderdelen van Black & Decker.
Scherpte van zaagketting
De zaagtanden worden direct bot als dezeijdens het zagen de grond of een spijker raken.
Spanning van zaagketting
Controleer regelmatig de kettingspanning.
Reparatie van de hettingzaag
Uw kettingzaag voldoet aan de geldende verilheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen. Niet-naleving van deze regel kan aanzienlijk bevaren voor de gebruiker opleveren. Bewaar deze gebruik-saanwijzing op een veilige plaats.
Stekker voedingskabel verrangen alleen in V.K. en Ierland)
Het monteren van een neue stekker:
Goo de oude stekker op verantwoorde wijze weg.
Verbind de bruine draad met de spannings-/fasepool in de neue stekker.
Verbind de blauwe draad met de nul-/neutraalpool.
Waarschuwing! De aardepool hoeft nicht te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 13 A.
Milieu
Apaneinzameling.Dit product mag Niet met normalaal huishoudelijk afval worden weggegooid.
Mocht u op een dag constateren dat het BLACK+DECKER-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt,gooi het product dan Niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.
Gescheiden inameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialien te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag maar grondstoffen terug.
Plaatselijke verordeningen können voorzij in geschaden inameling van huishoudelijkke elektrische producten via gemeentelijkke stortplaatsen of via de leverancier bij wie u een新产品 aanschaft. BLACK+DECKER biedt een service voor het inzamelen en hergebruiken van BLACK+DECKER-producten als deze aan het einde van hun levensduur zich gekomen. Om gebruik te makev van deze service, dient u het productaar een van once servicecentra te sturen, die de inzameling voor ons verzorgen. U kunt de locatie van de dichtstbijzijnde geauthoriserde dealer vinden door contact op te nemen met het BLACK+DECKER-kantoor op het adres dat in deze handleiding is aangegeven. Daarnaast is er een lijst van geauthoriserde BLACK+DECKER-dealers en de complete gegevens van once after-sales service op internet beschikbaar bij: www.2helpU.com
Technische gegevens
| | CS2040
(Type 1) | CS2245
(Type 1) |
| Spanning | Vac | 230V | 230V |
| Opgenomen vermogen | W | 2000W | 2200W |
| lengte | mm | 400 | 450 |
| Kettingsnelheid (onbelast) | m/s | 12.5 m/s | 12.5m/s |
| Maximale lengte zaagsnede | mm | 397 | 436 |
| Olie-inhoud | ml | 200ml | 150ml |
| Gewicht | kg | 5.5 | 5.66 |
| veiligheid klasse | | II | II |
| Geluidsdrukniveau volgens EN 60745: |
| LpA (Geluidsdruk) 85.7/95dB(A), meetonzekerheid (K) 3/2.5dB(A) |
| LwA (geluidsvermögen) 102.1/106 dB(A), meetonzekerheid (K) 3/2.5dB(A) |
| Totale trillingswaarden (som triaxvector) volgens EN 60745: |
| Waarde trillingsemissie (ah) 4.5/5.5 m/s2, meetonzekerheid (K) 1.5 m/s2 |
Black & Decker verkaart dat deze producten, die
zijn beschreiben onder "Technische gegevens", voldoen aan:
2006/42/EG, EN 60745-1, EN 60745-2-13 2006/42/EG, Kettingzaag, bijlage IV
TUV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 N"1rnberg, Germany;
Akoestisch vermogen, volgens 2000/14/EG (Article 13, bijlage III):
LwA (gemeten geluidsvermogen) 102.1/106 dB(A)
Meetonzekerheid (K) 3/2.5 dB(A)
LwA (gegarandeerd geluidsvermogen) 109/110 dB(A)
Deze producten voldoen tevens aanrichtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de awhilezijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilation van het technische bestand en doet deze verklaring namens Black & Decker.
R. Laverick
Engineering Manager
Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:
Het product is gezruikt voor handelsdoelseinden, professionele toepassingen of verhuurdoelseinden.
Het product onoordeelkundig is gebruikt.
Het product is beschadigd door invloeden van buitenaf of door een onceval.
Reparations zijn uitgevoerd door anderen dan once servicecentra of Black & Decker-personeel. Om een beroep te doeon op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra.
U kurz het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de weiterijde van deze handleiding. U kurz ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com
Meld u aan op once website www.blackanddecker.nl om uwieve BLACK+DECKER-product te registeren en om te worden geinformeerd overieve producten en speciale aanbiedingen. Verdere informatatie over het merk BLACK+DECKER en once producten vindt u op www. blackanddecker.nl.
Uso especialico
