MANUALE UTENTE CS2040 BLACK & DECKER

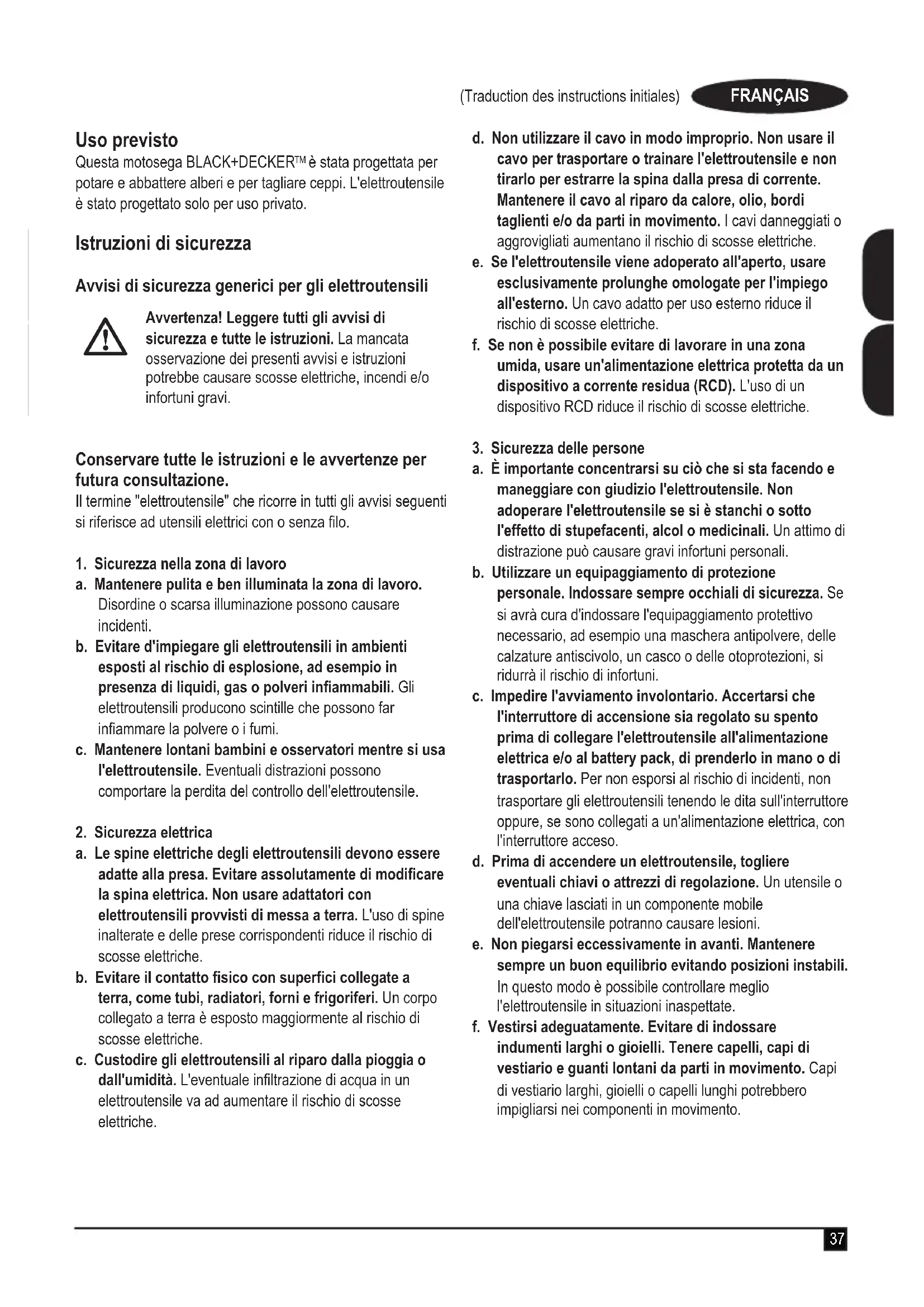

Questa motosega BLACK+DECKER™ è stata progettata per potare e abbattere alberi e per tagliare ceppi. L'elettroutensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettROUTensili

Avvertenza! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservazione dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avventenze per futura consultlazione.

Il termine "elettroutensile" che ricorre in tutti gli avvisi seguenti si riferisce ad utensili elettrici con o alla filo.

1. Sicurezza nella zona di lavoro
   a. Mantenere pulita e ben illuminata la zona di lavoro. Disordine o scarsa illuminazione possono causare incidenti.
   b. Evitare d'impiegare gli elettROUTensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i fumi.
   c. Mantenere lontani bambini e osservatori nelle usa l'elettROUTensile. Eventuali distrazioni sono comportare la perdita del controllo dell'elettROUTensile.

2. Sicurezza elettrica

a. Le spine elettriche degli elettROUTensili devono essere adatte alla presa. Evitare assolutamente di modificare la spina elettrica. Non usare adattatori con elettROUTensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forn i frigoriferi. Un corpo collegato a terra è esposto maggiornente al rischio di scosse elettriche.
c. Custodire gli eletttroutensili al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un eletttroutensile va ad augmentare il rischio di scosse elettriche.

d. Non utilizzato il cavo in modo improprio. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina alla presa di corrente. Mantenere il cavo al riparo da calore,olio,bordi taglienti e/o da parti in movimento.l cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
e. Se l'elettROUTENSILE viene adoperato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.
f. Se non è possibile evitare di lavorare in una zona umida, usare un'alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L'uso di un dispositivo RCD riduce il rischio di scosse elettriche.

1. Sicurezza delle persone

a. É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensile. Non adoperare l'eletttroutensile se si è stanchi o tutto l'effetto di stupefacenti, alcol o medicinali. Un attimo di restrazione può causare gravi infortuni personali.
b. Utilizzare un equipaggiamento di protezione personale. Indossare sempre occhiali di sicurezza. Se siavrà cura d'indossare l'equipaggiamento protettivo necessario, ad esempio una maschera antipolvere, delle calzature anticivolo, un casco o delle otoprotezioni, si ridurà il rischio di infortuni.
c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sua regolato su spento prima di collegare l'elettROUTensile all'alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare gli elettROUTensili tenendo le dita sull'interruttore oppure, se sono collegati a un'alimentazione elettrica, con l'interruttore acceso.
d. Prima di accendere un elettrotensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave lasciati in un componee mobile dell'elettrotensile potranno causare lesioni.
e. Non piegarsiccessivamente in avanti.Mantenere sempre un buon equilibrio evitando posizioni instabili. In quello modo è possibile controllare meglio I'eeltroutensile in situazioni inaspettate.
f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, capi di vestiario e quanti lontani da parti in movimento. Capi di vestiario larghi, gioielli o capelli lunghi potrebbero impigliarsi nei componenti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi di raccolta della polvere diminuisce i rischi relativi alle polveri.

1. Uso e cura degli elettroutensili
   a. Non sovraccaricare l'eletttroutensile. Usare l'eletttroutensile adatto al lavoro da eseguire.

Utilizzando l'eeltroutensile adatto si potravaporare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzato elettROUTensili con interruptori difettosi. Un elettROUTensile che non può essere controllato mediate l'interruttore è pericoloso e delve essere riparata
c. Scollegare la spina alla presa di corrente e/o il battery pack dall'elettroutensile prima di regolarlo, di sostuire gli accessori o di riporlo. Queste precauzioni di sicurezza riducono la possibilità che l'elettroutensile sia什么意思 in funzione inavvertamente.
d. Quando non sono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettrotensile a persona inesperte o che non abbiano fatto le presenti istruzioni. Gli elettrotensili risultano pericolosi se usati da persone inesperte.
e. Sottoporre gli elettroutensili alle necessarie procedure di manutenzione. Verificare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compensettere il funzionamento dell'elettroutensile. In caso di danni, riparare l'electrontensile prima dell'uso. La scarsa manutenzione causa molti incidenti.
f. Mantenere affiliati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti affiliati s'inceppano meno frequentemente e sono più facile da manovrare.
g. Utilizzare l'elettroutensile, gli accessori e le punte in conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare.

L'impiego dell'elettroutensile per usi diversi da quelli consentiti cui do dar luogo a situazioni pericolose.

1. Riparazioni

a. Fare riparare l'elettROUTensile solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali, onde non alterarne la sicurezza.

Altri avvisi di sicurezza per gli elettROUTensili

Attenzione! Ulteriori avvisi di sicurezza per le motoseghe

Manteneregni parte del corpo lontana dallamotosega durante I'impiego. Prima di accendere la motosega, assicurarsi che la catena non sia a contatto con alcun oggetto. Un attimo di restrazione durante I'impiego della motosega cui far impigliare I'abbligamento o parti del corpo nella motosega stessa.
Tenere sempre la motosega con la mano destra sull'impugnatura posteriore e quella sinistra sull'impugnatura anteriore. Tenere la motosega all'incontrario rispetto a quanto consigliato aumento il rischio di lesioni personali: non bisogna mai farlo.
Afferrare l'elettROUTensile solo sull'impugnatura prov-vista di materiale isolante, dato che la catena potrebbe venire a contatto di cavi nascosti o del proprio filo di alimentazione. Il contatto tra la catena della motosega e un filo sotto tensione mette sotto tensione anche le parti metalliche esposte dell'elettROUTensile, con il rischio di scosse elettriche per l'operatore.
Indossare occhiali di sicurezza e otoprotezioni. Si consiglia inoltre un equipaggiamento protettivo per testa, mani, gambe e piedi. Un abbligamento protettivo idoneo riduce il rischio di lesioni personali causate dal lancio di rami o dal contatto accidentale con la motosega.
Non utilizzato la motosega sopra a un albero. L'utilizzo della motosega quando ci si trova in alto su di un albero cui po既可以 causare lesioni personali.
Mantenere sempre un buon equilibrio e utilizzato la motosega solo quando ci si trovare su di una superficie fissa, sicura e pianà. Superfici sdrucciolevoli o poco stabili come le scale a pioli possono causare la perdita di equilibrio o del controllo della motosega.
Se si taglia un ramo sotto tensione, prestare attenzione all'effetto "molla". Quando la tensione nelle fibre del legno viene rilasciata, il ramo caricato come una molla cui colpire l'opereatore e/o fargli perdere il controllo della motosega.
Prestare la massima attenzione quando si tagliano cespugli e giovani pertiche: il materiale sottile potrebbe impigliarsi nella motosega e schizzare verso l'operatore oppure fargli perdere l'equilibrio.
Trasportare la motosega spenta e tenuta lontana del corpo afferrandola dall'impugnatura anteriore. Durante il trasporto o quando si ripone la motosega, montare sempre il coperchio della barra di guida. Il correttto maneggio della motosega riduce la probabilità di contatto occidentale con la catena in movimento della motosega.
Seguire le istruzioni relative alla lubrificazione, al tensionamento della catena e alla sostituzione degli accessori. Le catene tese o lubricificare in modo errato possono o rompersi o augmentare la probabilità di contraccolpi.

Mantenere le impugnature pulite e prive di traccce di olio o grassi. Residui di olio o grasso sulle impugnature le rendono scivolose causando la perdita di controllo.
Tagliare solo il legno. Non usare la motosega per lavori diversi da quelli previsti. Ad esempio: non utilizzare la motosega per tagliare plastica, murature o materiali da costruzione diversi dal legno. L'impiego della motosega per usi diversi da quelli previsti cui do dar luogo a situazioni di pericol.

Possibili cause e accorgimenti per impedire un contraccolpo

I contraccolpi possono verificarsi quando la punta della barra di guida tocca un oggetto o quando il legno tagliato si richiude e incastra la catena della motosega nel taglio. A volte il contatto con la punta può causare una reazione inversa improvisa, spingendo la barra di guida versuso l'alto e indietro versuso l'operatore. Se la catena della motosega rimane incastrata lungo la parte superiore della barra di guida è possibile che la barra venga spinta indietro velocamente contro l'operatore. Entrambe queste reazioni possono causare la perdita di controllo della motosega con la probabilità di pericolose lesioni personali. Non fare affidavitamento esclusivamente sui dispositivi di sicurezza incorporetti nella motosega. Ricade sull'opercatore della motosega la responsabilità di eseguire dei lavori di taglio che non causino incidenti o lesions. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto adottando le misure di sicurezza idonee come descritto di seguito:

Tenere saldamente la motosega afferrando le impugnaturne con i pollici e le dita. Afferrando la motosega con entrambe le mani, posizionare il corpo e il braccio in modo da far fronte ad eventuali contraccolpi. L'operaatore è in grado di resistere alla forza esercitata da eventuali contraccolpi se adotta le precauzioni del caso. Non lasciare andare la motosega.
Non sbilanciarsi e non tagliare或者其他 l'altezza della spalla. In quello modo si evita il contatto involontario con la punta e si mantiene un miglioramento nella motosega in situazioni impreviste.
Utilizzato solamente le barre di guida e le catene di ricambio indicate dal produttore. L'errata sostituzione delle barre di guida e delle catene cui causare la rottura della catena e/o contraccolpi.
Rispettare le istruzioni di affilatura e di manutenzione della catena della motosega date dal fabbricante. La diminuzione dell'altezza del calibro di profundità aumento la possibilità di contraccolpi.
- Il contatto con metallo, cemento o altri materiali duri che si trovano in prossimità del legno o al suo interno possono causare un contraccolpo.

• Una catena smussata o allentata cui cause un contraccolpo.
  Non cercare di inserire la sega in un taglio praticato in precedenza, dato che potrebbe causare un contraccolpo. Praticare un nuovo taglio agli volte.

Consigli di sicurezza per la motosega

Consigliamo vivamente a chi usa una motosega per la prima volta di farsi dare consigli pratici da un esperto sia per l'uso della motosega sia per l'equipaggiamento protet-tivo. Completare esta lezione pratica segando ceppi su un cavalletto o un'intelaiatura di sostegno.
Quando non viene adoperata, la motosega deve essere sottoposta alla necessaria manutenzione. Non riporre mai la motosegaenza averne rimioso la catena e la barra di guida che devono essere conservate in un bagno d'olio. Tutti i componenti della motosega devono essere riposti in luogo sicuro e asciutto, fuori alla portata dei bambini.
Consigliamo di scaricare l'olio in un apposto serbatoio prima di riporre l'elettROUTensile.
Prima di abbattere dei rami o un albero, accertarsi che esista una via di fuga per sfuggire ai rami o all'albero in caduta.
Fare uso di cunei per controllare la direzione di caduta ed evitare che la catena e la barra di guida si blocchino nel taglio.
Manutenzione della motosega. La catena deve essere sempre affiliata e bene aderente alla barra di guida. Verificare che catena e barra di guida siano pulite e perfettamente lubricate. Mantenere le maniglie asciutte, pulite e prive di olio o grasso.

Evitare di tagliare:

assi o legno lavorato;
il terreno;
recinzioni metalliche, chiodi, ecc.

Ulteriori precazioni di sicurezza

Assicurarsi che nelle vicinanze (ma a distanza di sicurezza), sia sempre presente qualcuno che possa intervenire in caso di incidente.
Se, per qualsiasi motivo, è necessario toccare la catena, accertarsi che la motosega non sia collegata all'alimentazione elettrica.
La rumorosità della motosega può superare 85 dB(A). Si suggerisce, quando, di adottare le misure del caso per proteggere l'udito.
Durante l'impiego della motosega, la catena potrebberiscaldarsi. Manipolarla con attenzione. Sicurezzaaltrui

ITALIANO

Traduzione del testo originale

Questo elettroutensile non è concepito per l'impiego da parte di bambini o persone portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente struite sul suo impiego da parte di una persona responsable della loro sicurezza.
Controllare che i bambini non giochino con l'eeltroutensile.

Rischi residui.

Quando si usa l'elettroutensile, possono asservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolongato o improprio, ecc. Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
Lesioni causate dall'impiogo prolongato di un elettROUTensile. Quando si usa qualsiasi elettROUTensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
Problemi di udito.
Rischi per la salute causati dall'aspirazione di polvere genera dell'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto alla normativa EN 60745 e posso sono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può essere usato come valutazione preliminare dell'esposizione.

Attenzione! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettrotensile può variarare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumento ilore quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste alla normativa 2002/44/CE destinata alla protezione delle persone che usano regol-. larmente gli elettroutensili nella svolgimento delle propria mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui I'utensile è usato, othere a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui I'electrontensile è spento, quelli in cui è accesso, ma a riposo e quelli in cui è effettivamente utilizzato.

Etichette sull'eletttroutensile

Sull'elettroutensile appaioni i seguenti Pittogrammi:

Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Indossare occhiali di sicurezza quando si usa I'eeltroutensile.

Indossare otoprotezioni quando si usa l'elettroutensile.

Non esporre I'elettroutensile alla pioggia o a un'umidità intensa.

Pressione sonora garantita in base alla direttiva 2000/14/CE.

Scollegare immediatamente il cavo alla rete di alimentazione se danneggiato o tagliato.

Avvertenza Non serrare eccessivamente.
Serrare a mano stringendo solo con le dita.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettrodomestico rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione individata sulla targhetto dei dati tecnici.

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli.

Utilizzo di un cavo di prolunga

Usare sempre un cavo di prolunga di tipo omologato, idoneo all'assorbimento di corrente di quello eletttrutensile (vedere i dati tecnici). Il cavo di prolunga devese sere idoneo per impiego all'esterno e deve essere opportunamente contrassegnato. è possibile usare un cavo di prolunga HO7RN-F 2 lungo fino a 30 m con diametro di 1.5mm^2 enza perdita alcuna delle prestazioni del prodotto. Prima dell'impiego, ispezionare il cavo di prolunga per accertarsi che non presenti segni di danni, usura o invecchiamento. Sostituire il cavo di prolunga se è danneggiato o difettoso. Se si usa un mulinello, svolgere sempre completeness il cavo.

Caduta di tensione

In alcuni casi, che dipendono dal tipo di alimentazione, quello eletttroutensile cui cause una breve caduta di tensione all'avviamento,
che potrebbe avee un effetto negativo su altre apparecchiature. Si potrebbe ad esempio avee una riduzione temporanea dell'intensità luminosa dell'impianto di illuminazione.
Se necessario, rivolgersi all'ente di erogazione dell'energia elettrica per determinare se l'impedenza dell'alimentazione elettrica è inferiore a 0.172/0.293ohm. Se lo è, si possono verificare dei disturbi.

Fare attenzione alle scosse elettriche

• Evitare il contatto con le superfici messe a terra (ad esempio guide metalliche, steli di lampade ecc.). La sicurezza elettrica può essere ulteriormente augmentata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA/30 mS).

Attenzione! L'impiego di un dispositivo a corrente residua o di altri erruttori automatici non esonera l'operatore della motosegadall'osservanza delle istruzioni di sicurezza e delle prassi di lavoro riportate in quello manuale.

Caratteristica

1. Interruttore di accensione/spegnimento
2. Pulsante di sicurezza
3. Freno catena/protezione anteriore
4. Barra di guida
5. Catena
6. Coperchio catena
7. Pomello di bloccaggio regolazione catena
8. Rotella di regolazione tensione catena
9. Guaina catena
10. Filo di alimentazione
11. Contenimento filo di alimentazione
12. Tappo olio
13. Indicatore livello olio

Montaggio

Attenzione! Indossare sempre quanti protettivi quando si lavora sulla motosega.

Attenzione! Prima di eseguire operazioni di assemblaggio o manutenzione su apparetti elettrici, spegnerli e scollegarli alla rete di alimentazione.

Attenzione! Prima dell'assemblaggio, togliere la fascetta che attacca la catena alla relativa barra.

Lubrificazione della catena

Procedere con la lubrificazione agli volta che si adopera una catena nuova (5) per la prima volta. Estrarre la nuova catena (5) e immergerla inolio per catene per almeno un'ora prima di usarla. Usareolio per catene BLACK+DECKER. Si suggerisce di usare esclusivamenteolioBLACK+DECKER per l'intera durata di servizio della motosega, in quanto miscele di oli diversi possono compromettere la qualità del lubricante, ridurre notevolmente la durata della catena e create和其他 rischi. Non usare maiolio di scarto,olio pesante odolio troppo leggero tipo quello per macchine da cucire,poichéquesti oli potrebbero danneggiare la motosega.

Montaggio della barra di guida e della catena (figg. A - E)

Collocare la motosega su una superficie stabile.
Regolare il gruppo protezione anteriore/freno catena (3) nella posizione avanti (fig. A).
Ruotare in senso antiorario il pomello di bloccaggio della regolazione della catena (7) per rimuovere il coperchio della catena (6) (fig. B).
Collocare la catena (5) sulla barra di guida (4), verificando che i taglienti della catena sulla faccia della barra di guida (4) siano rivolti verso il lato anteriore (fig. C).
Far passare la catena (5) attorno alla barra di guida (4) e tirarla per creare un cappio su di un lato all'estremità posteriore della barra di guida (4).
Far passare la catena (5) attorno al rocchetto dentato di trasmissione (14) e allineare il foro nella barra di guida e il foro centrale della rotella di tensionamento della catena (16) con il bullone (15) (fig. D).

Note: ruotare la rotella di tensionamento della catena quando necessario per allineare il foro centrale al bullone (15).

Attenzione! Accertarsi che il gruppo protezione anteriore/ freno catena (3) si trovi nella posizione (avanti) prima del riasemblaggio (fig. A).

Collocare il coperchio della catena (6) sulla motosega.
Accertarsi che la linguetta (17) sul coperchio della catena si insertisce correttamente nella fessura (18) sull'alloggiamento principale (fig. E).
Ruotare in senso orario il pomello di bloccaggio della regolazione della catena (7) finché è ben fermo in sede.
Controllare la tensione (vedere "Controllo della tensione della catena" più除去).
Se la tensione della catena è insufficiente, videere "Aumento della tensione della catena" più除去.

Controllo della tensione della catena (riquadro in fig. F)

Prima dell'uso e loro ogni 10 minuti di funzionamento, è necessario controllare la tensione della catena.

Scollegare I'elettROUTensile dall'alimentazione elettrica.
Tirare leggermente la catena (5) come illustrato (riquadro in fig. F). La tensione è corretta se la catena (5) scatta all'indietro una volta allontanata di 3mm alla barra di guida (4). Sul lato inferiore, tra la barra di guida (4) e la catena (5), non devono esservi cedimenti (fig. G).

Aumento della tensione della catena (fig. B)

Allentare il pomello di bloccaggio della regolazione della catena (7) ruotandolo di mezzo giro in senso antiorario.
Girare la rotella di regolazione della tensione della catena (8) in senso orario fino a quando si percepisce una lieve resistenza.

Controllare la tensione (vedere "Controllo della tensione della catena").
Se la tensione è sufficiente, serrare il pomello di bloccaggio (7); altrimenti, se occorre maggior tensione, girare la rotella di regolazione (8). Quindi serrare il pomello di bloccaggio (7).

Nota: non tendere troppo la catena per evitare un'usura eccessiva che ridurrebbe la durata della barra di guida e della catena stessa.

Note: Quando la catena è nuova, controllare spesso la tensione (dopo ave scollegato la motosega dall'alimentazione di rete) durante le prime due ore d'uso, in quanto una catena nuova cede leggermente.

Utilizzo Attenzione!

Lasciare che I'elettROUTensile funzioni al suo ritmo. Non sovraccaricarlo.

Riempimento del serbatoio dell'olio (fig. H)

Togliere il tappo dal serbatoio dell'olio (12) e rabboccare con l'olio per catene suggerito. Il livello dell'olio cui è essere controllatotramite l'indicatore di livello (13). Rimettere il tappo del serbatoio dell'olio (12).
Spagnere periodicamente e controllare l'olio mediente il rispetto indicatore (13): se il livello scende al di fatto di un quarto del piano, scollegare la motosega dall'alimentazione di rete e rabboccare con l'olio corretto. Questa motosega è provvista di un sistema di lubrificazione automatico che mantiene la catena e la barra di guida costantamente lubricate.

Si suggerisce di usare esclusivamente olio BLACK+DECKER per l'intera durata di servizio della motosega, in quanto miscele di oli diversi possono compromettere la qualità del lubricante, ridurre notevolmente la durata della catena e create altri rischi. Non usare mai olio di scarto, olio pesante od olio troppo leggero tipo quello per macchine da cucire, dato che questi oli potrebbero danneggiare la motosega. Usare solo olio di tipo corretto (n. cat. A6023-QZ).

L'olio affluaisce automaticamente alla catena durante l'uso della motosega.

Attivazione del freno della catena (fig. A)

Verificare che l'utensile sia staccato dall'alimentazione principale.
Tirare di nuovo il gruppo protezione anteriore/freno della catena (3) nella posizione "attivata" (fig. A).
Ora l'utensile è pronto per essere adoperato.

Accensione

Nota: non è possible accendere l'utensile se il gruppo protezione anteriore/freno catena non è in posizione "attivata".

Afferrare la motosega saldamente con entrambé le mani. Per accenderla, premere il pulsante di sbloccaggio (2) e quindi l'interrottore di accensione (1).
Quando il motore parte, alzare il pollice dal pulsante di bloccaggio (2) e afferrare saldamente l'impugnatura. Non forzare l'elettroutensile, lasciare che svolga il lavoro da se. Il prodotto esegue un lavoro migliorie e più sicuro alla velocità per cui è stato progettato. Una forza excessiva sollecita troppo la catena della motosega (5).

Funzionamento del freno della catena di protezione dai contraccolpi

In caso di contraccolpi, la mano sinistra viene a contatto con la protezione anteriore e la spinge in avanti, verso il pezzo su cui si sta lavorando e arresta l'eeltroutensile in poche frazioni di secondo.

Prova del freno della catena di protezione dai contraccolpi (fig. A)

Prima dell'impiego, controllare sempre che il freno di protezione dai contraccolpi funzioni correttamente.
Afferrare saldamente l'elettROUTensile con entrambé le mani su una superficie solida, verificando che la catena della sega (5) non tocchi a terra e accenderlo (vedere "Come accendere la motosega").
Girare la mano sinistra in avanti, attorno all'impugnatura anteriore, in modo che il dorso della mano venga a contatto del gruppo protezione anteriore/freno catena (3) e lo spinga in avanti, verso il pezzo da tagliare (fig. A). A questo punto la catena della motosega (5) deve bloccarsi in poche frazioni di secondo. Per ripristinare l'elettROUTensile dopo l'attivazione del gruppo protezione anteriore/freno catena (3), seguire le istruzioni riportate al paragrafo "Attivazione del freno della catena".

Note: evitare di riaccendere l'utensile fino a che il motore non si è fermato del tutto.

Nota: Se il freno della catena non funziona correttamente, portare l'electroutensile presso un centro assistenza BLACK+DECKER autorizzato.

Se la catena della motosega (5) o la barra di guida (4) si inceppano:

Spagnere I'eletroutensile.
Scollegare I'eletttroutensile dall'alimentazione elettrica.
- Apriere il taglio usando dei cunei, per allentare la tensione sulla barra di guida (4). Non tentare di liberare la moto-sega facendo uso di una chiave.
Iniziare un taglio nuovo.

Abbattimento (figg. I - K)

Gli operatori poco esperti non devono tentare di abbattere alberi. Potrebbero ferirsi o causare danni alle cose se non riescono a controllare la direzione di abbattimento; l'albero potrebbe scheggiarsi o dei rami danneggiati/morti potrebbero cadere durante il taglio. La distanza di sicurezza da mante-nere fra un albero da abbattere e gli astanti, gli edifici o altri oggetti è di almeno 2 volte e mezza l'altezza dell'albero. Eventuali astanti, edifici o oggetti presenti entro但这a distanza sono esposti al rischio di essere colpiti dall'albero abbattuto.

Prima di tentare di abbattere un albero

Assicurarsi che le leggi e i regolamenti locali non proibiscano o disciplinino l'abbattimento degli alberi.
Tenere conto di tutto ciò che può influire sulla direzione di caduta, tra cui:

La direzione di caduta desiderata
L'inclinazione naturale dell'albero
Ramificazioni insolitamente pesanti e la possibilità che siano secrete o marce
Gli alberi e gli ostacoli circostanti, comprese le linee elettriche aeree e le fogne sotterranee
La velocità e direzione del vento Accertarsi che esista una via di fuga per sfuggire ai rami o all'albero in caduta.

Verificare che il percorso per allontanarsi sua privo di ostacoli che potrebbero intralciare i movimenti. Ricordare che l'erba umida e la corteccia appena tagliata sono scivolose.

Non tentare di abbattere alberi il cui diametro sa superiore alla lunghezza di taglio della motosega.
Praticare un'incisione nel tronco per determinare la direzione di caduta.
Praticare un taglio orizzontale a una profondità che va da un quinto a un terzo del diametro dell'albero, perdicollarmente alla linea di caduta alla base dell'albero (fig. I).
Praticare un secondo taglio dall'alto in modo che si intersechi con il primo e consenta di ottenere un'incisione di 45^ circa.
Praticare un unico taglio orizzontale di abbattimento dall'alto lato a 25 - 50 mm al di sopra del centro dell'incisione di direzione (fig. J). Non tagliare completa-mente fino all'incisione di direzione dato che si perderebbe il controllo della direzione di caduta.
Inserire uno o più cunei nel taglio per allargarlo e abbattere l'albero (fig. K).

Potatura degli alberi

Assicurarsi che le leggi e i regolamenti locali non proibiscano o disciplinino la potatura di rami. La potatura deve essere praticata solo da operatori esperti dato che vi è un maggior rischio di inceppamento della catena della sega e di contraccolpi.

Prima di eseguire la potatura, prendere in considerazione le condizioni prevalenti che potrebbero influire sulla direzione di caduta, tra cui:

lunghezza e peso del ramo da tagliare
ramificazioni insolitamente pesanti e la possibilità che siano secche o marce
gli alberi e gli ostacoli circostanti, comprese le linee elettriche aeree
la velocità e direzione del vento
il fatto che il ramo sia intrecciato con altri rami L'opera tore deve inoltre considerare come raggiungere il ramo e I'eventuale direzione di caduta. E probabile che il ramo oscilli verso il tronco. Sono infatti a rischio non solo l'operatore e gli astanti, maanche oggetti e cose.
Per evitare la scheggiatura, eseguire il primo taglio versuso l'alto a una profondità massima pari a un terzo del diametro del ramo.
Praticare il secondo taglio verso il basso in modo da intersecare il primo.

Taglio di ceppi (figg. L - O)

La procedura di taglio dipende dal sostegno che regge il ceppo. Quando possibile, fare uso di un cavalletto. Iniziare sempre il taglio con la motosega accesa e la barra paraurti dentata (20) aicontatto del legno (fig. L). Per completare il taglio ricorrere all'azione rotante della barra paraurti dentata contro il legno.

Ceppi sosteniuti per l'intera lunghezza

Praticare un taglio versus il basso, evitando di toccare il suolo per non smussare la lama della motosega.

Ceppi sostenuti alle estremita:

Tagliare, in primo luogo, un terzo del diametro verso il basso per evitare scheggiature, e poi tagliare sono a raggiungere il primo intaglio.

Ceppi sostenuti a un'estremita:

In primo luogo tagliare un terzo di diametro in alto e poi tagliare in basso per evitare scheggiature.

Su un perdio:

Restore sempre sul lato alto del pendio.

Quando si tenta di tagliare un ceppo che si trova a terra (fig. M):

Fissarlo per mezzo di cunei o zeppe. L'operaatore o gli astanti non devono tenere fermo il ceppo sedendosi o standoci sopra in piedi. Accertarsi che la motosega non venga a contatto con il terreno.

Uso di un cavalletto (fig. N):

Si consiglia vivamente di adoperare un cavalletto quando possible.

Collocare il ceppo in posizione stabile. Tagliare sempre all'esterno dei bracci del cavalletto. Usare morse o fasce per fissare il pezzo da tagliare.

Taglio di rami (fig. O)

Per rimuovere i rami di un albero abbattuto, lasciare i rami inferiori più grossi a sostener e il tronco in modo che sia sollevato da terra e rimuovere i rami più piccoli con un solo taglio. I rami sotto tensione devono essere tagliati alla base versus la cima per evitare che la motosega s'incepi. Potare i rami dal lato opposto del tronco, in modo che questo si frapponga tra la motosega e il corpo dell'operatore. Non tagliare mai tenendo la motosega tra le gambe o a cavalcioni sul ramo da tagliare.

Ricerca guasti

Problema Possibile causa	Eventuale soluzione
L'elettroutensile non si accende	Pulsante di bloccaggio non premuto
	Protezione anteriore nella posizione di frenatura
	Fusabile bruciato Sostituire
	Dispositivo RCD scattato
	Cavo di alimentazione non collegato
La catena non si arrresta entro 2 secondi dallo spegnimento	La catena è troppo allentata.
La barra/catena sembrano essere calde/fumanti	Svuotare il serbatoio dell'olio
	Foro di lubrificazione intasato sulla barra della catena
	La catena è troppo tesa
	La punta dell'ingranaggio della barra di guida deve essere ingrassata
La catena della motosega non taglia bene	La catena è stata montata all'incontrario
La motosega non usa olio	Impurità nel serbatoio
	Foro di lubrificazione nel tacco intasato
	Impurità sulla barra della catena
	Impurità dello scarico dell'olio

Manutenzione

La manutenzione regolare garantisce la durata dell'utensile e le sue prestazioni. Si suggerisce di eseguire regolamente i controlli seguenti.

Attenzione! Prima di eseguire interventi di manutenzione su elettroutensili con o essere filo, procedere come descripto di seguito.

Spagnere e scollegare l'elettroutensile dall'alimentazione elettrica.

Livello dell'olio

Il livello dell'olio nel serbatoio non deve scendere di altri un quarto del livello massimo.

Catena motosega e barra di guida (fig. F)

Dopo alcune ore d'uso e prima di riporre l'elettROUTensile, smontare la barra di guida (4) e la catena (5) della motosega e pulirle a fondo.
Accertarsi che la protezione sua pulita e priva di frammenti.
In fase di riassemblaggio, ruotare la barra di guida (4) di 180^ , staccare la rotella di tensionamento della catena con un cacciavite e ricollegare il lato opposto della barra di guida.

Attenzione! Non serrare eccessivamente.

Lubricare la punta dell'ingranaggioattraverso l'apposto foro di lubrificazione (19) affinché il lubricante sua distribuito equamente sulle rotaie della barra di guida.

Affilatura della catena

Per ottenere prestazioni ottimali, è importante Maintainere affilati i denti della catena della motosega. Le istruzioni su come eseguire questa procedure sono riportate sulla confezione dell'affilatoio. A quello scopo si suggerisce di acquistare un kit di affilatura catene BLACK+DECKER (disponibile presso i rivenditori selezionati e i centri di assistenza autorizzati BLACK+DECKER).

Sostituzione delle catene del potatore consumate

Le catene di ricambio della motosega sono disponibili presso i dettaglianti o i centri di assistenza BLACK+DECKER. Utilizzare esclusivamente pezioni di ricambio originali.

Filodella catena

I taglienti della catena della motosega perdono immediamente il filo se toccano il terreno o un chiodo durante il taglio.

Tensione della catena del potatore

Controllare regolarmente la tensione della catena del potatore.

Riparazione della motosega.

La motosega è stata fabbricata conformmente ai requisiti di sicurezza in vigore. Le riparazioni devono essere affidate esclusivamente a personale qualificato ed eseguite solo con pezzi di ricambio originali, per evitare di esporre gli operatori a considerevoli rischi. Consigliamo di conservare il presente manuale d'uso in un luogo sicuro.

Sostituzione della spina (solo Regno Unito e Irlanda)

Se è necessario montare una nuova spina:
smaltire in tutta sicurezza quella vecchia.
Collegare il filo marrone al morsetto sotto tensione della nuova spina.
Collegare il filo blu al morsetto neutro.

Attenzione! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con le spine di buona qualità. Fusibile consigliato: 13 A.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifutti domestici.

Nel caso in cui l'elettrotensile BLACK+DECKER debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire le disposizioni locali per la raccolta differenziate dei prodotti elettrici, che sono prevedere punti di raccolta o la consegna dell'elettROUTensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

BLACK+DECKER offre ai propri clientsi la possibilità di riciclare i prodotti BLACK+DECKER che hanno esaurito la loro vita di servizio. Per usfuire di tale servizio, è sufficiente restituire il prodotto a qualiasi technique autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicate nel presente manuale. Altrimenti, un elenco Completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

Dati tecnici

		CS2040 (Tipo 1)	CS2245 (Tipo 1)
Tensione V	ac	230V 230V
Potenza assorbita W		2000W 2200W
Lunghezza barra mm		400 450
Velocità della catena (senza carico) m/s		12.5m/s 12.5m/s
Lunghezza massima di taglio (cm) mm		397 436
Capacità serbatoio olio ml		200ml 150ml
Peso kg 5.5 5.66
Classe di sicurezza		II II

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 85.7/95 dB(A), incertezza (K) 3/2.5 dB(A)

LWA (pressione acustica) 102.1/106dB(A), incertezza (K) 3/2.5dB(A)

Dichiarazione di conformità CE DIRTTIVA SUI MACCHINARI DIRITTIVA SULLA RUMOROSITA ESTERNIA

CE

CS2040/CS2245

Black & Decker dichiara che i prodotti descritti al paragrafo

"Dati tecnici" sono conformi a:

2006/42/CE, EN 60745-1, EN 60745-2-13

2006/42/CE, catena motosega, Allegato IV

TÜV Rheinland LGA Products GmbH;

Tillystraße 2 D-90431 N"rnberg, Germany; ID ente notificato n.: 0197

Livello di potenza acustica misurato in base a 2000/14/CE (Articolo 13, Allegato III):

LwA (pressione sonora misurata) 102.1/106 dB(A) Incertezza (K)3/2.5 dB(A)

L_WA (pressione sonora garantita) 109/110dB(A)

Questi prodotti sono conformi alle Direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di quello documentso technique e rilascia但这a dichiarazione periconto di Black & Decker.

R. Laverick

Engineering Manager

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risultata difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

il prodotto non sia stato destinato a usi commerciali, professionali o al noleggio;
il prodotto non sia stato usato in modo improprio o scorretto;
il prodotto non abbia subito danni causati da oggetti o sostenze estranee oppure incidenti;
il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati ne dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al technique autorizzato. Per individuare il technique autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitatà a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www.blackanddecker.it.

Beoogd gebruik

Esteprocedimentodeveraserutilizzatosempressequospossivel.
