BEDIENUNGSANLEITUNG CS2040 BLACK & DECKER

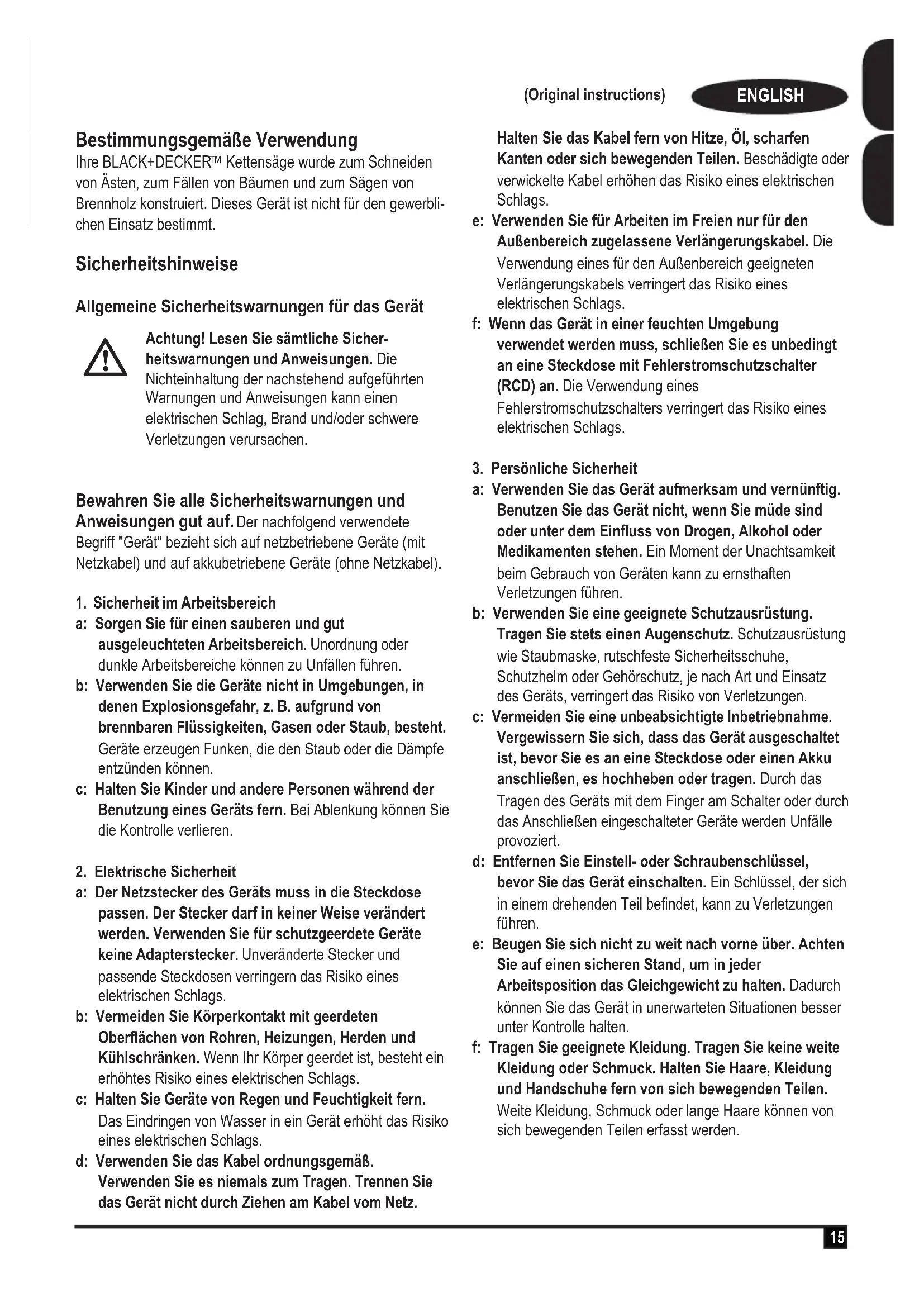

Bestimmungsgemäß Verwendung
Ohne BLACK+DECKERTM Kettensäge wurde zum Schneiden von Åsten, zum Fällen von Bäumen und zum Sagen von Brennholz konstruiert. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Sicherheitshinweise
Allgemeine Sicherheitswarnings für das Gerät
Achtung! Lesen Sie sãmtliche Sicherheitswarnings und Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitswannungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).
1. Sicherheit im Arbeitsbereich
a: Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Unordnung oder dunkle Arbeitsbereiche können zu Unfallen führen.
b: Verwenden Sie die Geräte nicht in Umgebungen, in denen Explosionsgefahr, z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub, besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c: Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.
2. Elektrische Sicherheit
a: Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie fur schutzgeerdete Gerätekeine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
b: Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Wenn Ihr Körper geerdet ist, besteht ein erhöhtes Risiko eines elektrischen Schlags.
c: Halten Sie Geräte von Regen und Feuchtigkeit fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
d: Verwenden Sie das Kabel ordnungsgemäß.
Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz.
Halten Sie das Kabel fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
e: Verwenden Sie für Arbeiten im Freien nur für den Außenbereich zugelassene Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
f: Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD) an. Die Verwendung eines Fehlerstromschutzschalters verringgert das Risiko eines elektrischen Schlags.
3. Persönliche Sicherheit
a: Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.
b: Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerats, verringt das Risiko von Verletzungen.
c: Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheiten oder traben. Durch das Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließlich eingeschalteter Geräte werden Unfälle provoziert.
d: Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel, der sich in einem drehenden Teil befindet, kann zu Verletzungen führen.
e: Beugen Sie sich nicht zuweit nach vorne über. Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch konnen Sie das Gerät in unerwarteten Situationen better unter Kontrolle halten.
f: Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Weite Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g: Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubauffangvorrichtung verringgert Gefährdungen durch Staub.
4. Gebrauch und Pflege von Geräten
a: Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.
b: Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten{lsst, ist gefährlich und muss repariert werden.
c: Ziehen Sie den Stecker aus der Steckdose, und/oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d: Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e: Halten Sie Geräte in einem einwandfrei den Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
f: Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich seltener und sind leichter zu führen.
g: Verwenden Sie Gerät, Zubehör, Einsätze usw. entsprechend diesen Anweisungen, und berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Service
a: Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des Gerats erhalten bleibt.
Zusätzliche Sicherheitswarningsen für das Gerät
Achtung! Zusätzliche Sicherheitswarmungen für Kettensägen.
Halten Sie alle Körperteile von der Kette fern, wenn das Gerät in Betrieb ist. Vergewissern Sie sich vor dem Starten der Kettensäge, dass die Kette keine Gegenstände berührt. Ein Moment der Unachtsamkeit während des Betriebs kann dazu führen, dass die Kette Körper- oder Kleidungsteile berührt.
Halten Sie die Kettensäge immer mit der rechten Hand am hinteren und mit der linken Hand am vorderen Griff. Wenn Sie das Gerät anders halten, besteht erhöhte Verletzungsgefahr.
Halten Sie das Gerät ausschließlich an den isolierten Griffflächen, da die Sägekette mit verdeckten Kabeln oder dem Gerätekabel in Berührung kommt’. Der Kontakt der Sägekette mit stromführung den Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
Tragen Sie eine Schutzbrille und einen Gehorschutz. Außer dem empfeht sich das Tragen zusätzlicher Schutzausrüstung für Kopf, Hände, Beine und Fuß. Geeignete Schutzausrüstung verringgert das Risiko von Verletzungen durch weggeschleuderte Schnittabfälle oder durch unabsichtlichen Kontakt mit der Kette.
Arbeitsen Sie mit der Kettensäge nicht auf Bäumen. Dies kann zu schweren Verletzung führen.
Achten Sie jederzeit auf einen sicheren Stand, und benutzen Sie die Kettensäge nur auf festem, ebenen Boden. Auf rutschigen und instabilen Oberflächen oder auf Leitern ist kein sicherer Stand gewährleistet. Es besteht die Gefahr, dass Sie das Gleichgewicht und die Kontrolle über die Kettensäge verlieren.
Beim Durchschnitten eines Astes, der unter Spannung besteht, kann dieser zurückschnellen. Wenn die Spannung in den Holzfasern freigesetzt wird, kann der Ast den Bediener treffen und/oder gegen die Kettensageschlagen und diese außer Kontrolle bringen.
Arbeiten Sie beim Sagen von Buschen und Jungbäumen mit größter Vorsicht. Es besteht die Gefahr, dass sich das nachgiebige Material in der Kette verfügt, in ihre Richtung gedrückt wird und Sie aus dem Gleichgewicht bringt.
Tragen Sie die Kettensäge am vorderen Handgriff. Das Gerät muss ausgeschelt sein und sollte den Körpern nicht berühren. Bringen Sie den Kettenschutz an, bevor Sie das Gerät transportieren oder lagern. Durch einen sachgemäßen Umgang mit der Kettensäge verhindern Sie einen unabsichtlichen Kontakt mit der sich bewegenden Kette.
Befolgen Sie die Anweisungen zum Olen und Spannen der Kette und zum Wechseln von Zubehörteilen. Bei einer unzureichend gespannten oder geölten Kette besteht Riss- und erhöhte Rückschlaggefahr.
Halten Sie die Griffe trocken, sauber und ol- und fettfrei. Schmierige, ülige Griffe sind rutschig. Dadurch ist die Kontrolle über das Gerät nicht mehr gewährleistet.
Schneiden Sie nur in Holz. Verwenden Sie die Kettensäge nicht zweckentfremdet. Schneiden Sie mit dem Gerät beispiselsweise keinen Kunststoff, kein Mauerwerk und keine Baumaterialien, die nicht aus Holz sind. Der Gebrauch der Kettensäge für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.
Ursachen für Rückschlag und Gegenmaßnahmen seitens des Bedieners
Rückschlag kann auftenen, wenn die Spitze des Führungsschwerts einen Gegenstand berührt, oder wenn Holz einknkt und die Kette im Schneidspalt einklemmt. Kontakt an der Spitze kann in einigen Fälle eine blitzschnelle Rückschlagwirkung erzeugen, die die Führungsschiene nach oben und darüber in Richtung Bediener schellen lässt. Wenn die Kette an der Oberseite des Führungsschwerts eingeklemmt wird, kann das das Schwert schnell nach hinten in Richtung Bediener drücken. Diese Reaktionen können zum Verlust der Kontrolle über die Kettensäge und damit zu schweren Verletzungen führen. Verlassen Sie sich nicht nur auf die Sicherheitsvorrichtungen der Kettensäge. Als Bediener einer Kettensäge mussen Sie verschiedene Vorkehrungen treffen, um Sägerarbeiten ohne Unfälle und Verletzungen durchführten zu können. Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung der Kettensäge oder falscher Arbeitsbedingungen. Er kann durch die entsprechenden unter angegebenen Vorsichtsmaßnahmen vermieden werden.
Halten Sie die Säge mit den Daumen auf einer Seite und den Fingern auf der anderen Seite an den Griffen fest. Durch einen festen Griff mit beiden Händen, einen ausgestreckten linken Arm und einen stabilen Standlässt sich das Zurückschlagen vermeiden. Die Rückschlagkräfte können vom Bediener mittels entsprechender Vorsichtsmaßnahmen unter Kontrolle gehalten werden. Lassen Sie die Kettensäge nicht los.
Strecken Sie sich nicht zuweit nach vorne, und schneiden Sie nicht oberhalb der Schulterhöhe. Dadurch vermeiden Sie einen versehentlichen Kontakt der Spitze, und die Kettensäge lasst sich in unerwarteten Situationen better unter Kontrolle halten.
Als Ersatzteile)durfen nur die vom Hersteller bezeichneten Führungsschwerter und Ketten verwendet werden. Bei Verwendung falscher Ersatzteile besteht die Gefahr eines Kettenrisses und/oder erhöhte Rückschlaggefahren.
Das Scharfen der Sägekette und sümttliche Wartungssarbeiten müssen gemäß den Anweisungen des Herstellers erfolgen. Das Kürzen der Tiefenbegrenzer an der Kette kann zu einer erhöhten Rückschlaggefahr führen.
Das Berühren von Metall, Mauerwerk oder anderen harten Gegenständen in der Nähe oder innerhalb des Holzes kann einen Rückschlag verursachen.
Stumpfe oder lose Ketten können einen Rückschlag verursachen.
Führer Sie die Säge nicht in einen vorhandenen Schneidspalt ein, da hierdurch ein Rückschlag verursacht werden kann. Führer Sie stets einen neuen Schnitt durch.
Empfehlungen für einen sicheren Umgang mit der Kettensäge
Anfänger sollen sich unbedingt von einem erfahrenen Benutzer die sachgemäße Verwendung der Kettensäge und der Schutzausrüstung demonstrieren lessen. Es empfeht sich, zunachst das Sagen von Stückholz auf einem Sägebock zuuben.
Halten Sie die Kettensäge auch bei Nichtgebrauch in einem einwandfrei Betriebszustand. Nehmen Sie vor einer längeren Lagerung der Kettensäge die Kette und das Führungsschwert ab. Diese Teile sollen in Öl getaucht werden. Bewahren Sie sãmtliche Teile der Kettensäge an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf.
Der Ölbehälter solte vor einer längeren Lagerung geleert werden.
Achten Sie auf einen sicheren Stand, und planen Sie einen sicheren Fluchtweg vor dem fallenden Baum oder vor fallenden Åsten.
Verwenden Sie beim Fällen eines Baums Keile, um die Fallrichtung zu beeinflussen und um zu verhindern, dass sich Kette und Führungsschwert im Schneidspalt verklemmen.
Pflegen Sie die Sägekette. Halten Sie die Kette scharf und richtig gespannt. Stellen Sie sicher, dass Kette und Führungsschwert sauber und ausreichend geött sind. Achten Sie darauf, dass die Griffe trocken, sauber sowie frei von Öl und Fett sind.
Folgendes ist zu beachten:
Sagen Sie kein vorbehandeltes Holz.
Berühren Sie mit laufender Kette nicht den Boden.
Schneiden Sie nicht in Drahtzäune, Nagel usw.
Zusätzliche Sicherheitschinweise
Stellen Sie sicher, dass sich für den Fall eines Unfalls jemand in der Nähe befindet (jedoch in ausreichendem Sicherheitsabstand).
Falls Sie die Kette aus irgendem Grund berühren müssen, vergewissern Sie sich, dass die Kettensäge vom Netz getrennt ist.
Der Schallpegel these Gerätes kann 85 dB(A) über-schreiben. Das Tragen eines Gehörschutzes wird daher empfohlen.
Vorsicht: Das Führungsschwert kann sich beim Betrieb erhitzen.
Sicherheit anderer Personen
Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen bedient werden, es sei dessie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Restrisiken.
Beim Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswärnen genannt werden. Diese Risiken bestehen beispelseweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführct:
Das Berühren von sich drehenden/bewegenden Teilen kann Verletzungen zur Folge haben.
Das Austauschen von Teilen, Messern oder Zubehör kann Verletzungen zur Folge haben.
Der langere Gebrauch eines Gerats kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (beispelsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).
Vibration
Die in den Abschnitten "Technische Daten" und "EG-Konformitätserklarung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe these Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.
Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.
Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden bereits, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.
Warnsymbole am Gerät
Am Gerät sind folgende Warnsymbole angebracht:
Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.
Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.
Tragen Sie einen Gehorschutz, wenn Sie mit dem Gerät arbeiten.
Schützen Sie das Gerät vor Feuchtigkeit und Regen.
Garantieter Schaldruckpegel, gemessen nach Richtlinie 2000/14/EG.
Ziehen Sie den Netzstecker(sofort aus der Steckdose,falls das Kabel beschädigt oder durchtrennt wurde.
Achtung: Spannen Sie die Kette nicht zu stark. Spannen Sie sie von Hand. Ziehen Sie sie nur handfest an.
Elektrische Sicherheit
Dieses Gerät ist schutzisoliert, daß ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.
Bei einer Beschädigung des Netzkabels muss diese durch den Hersteller oder eine BLACK+DECKER Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.
Verwendene eines Verlängerungskabels
Verwenden Sie ausschließlich geprüfte Verlängerungskabel, die für die Leistungsaufnahme these Geräts ausgelegt sind (siehe "Technische Daten"). Das Verlängerungskabel muss für die Verwendung im Außenbereich geeignet und entsprechend markiert sein. Es kann ein HO7RN-F 2 X-1.5 mm²-Verlängerungskabel von einer Länge von bis zu 30 m verwendet werden, ohne dass die Leistung des Geräts beeinträchtigt wird. Prufen Sie vor der Inbetriebnahme das Netzkabel auf Verschleiß und Beschädigungen. Wechseln Sie beschädigte oder fehlerhafte Verlängerungskabel aus. Beim Verwendeten einer Kabeltrommel muss das Kabel stets vollständig abgewickelt sein.
Spannungsabfälle
Beim Starten these Gerätes kann es unter bestimmten Bedingungen der Stromversorgung zu kurzzeitigen Spannungsabflüssen kommt.
Davon können andere Geräte betroffen sein. Beispielweise kann sich dies zeitweise auf die Intensität elektrischen Lichts auswirken.
Wenden Sie sich falls erforderlich an Ihr Stromversorgung-sunternehmen, um festzustellen, ob die Impedanz der Stromversorgung kleiner als 0.172/0.293Ohm beträgt. Unterhalb these Schwellwerts sind Störungen sehr unwahrscheinlich.
Schutz vor einem Stromschlag
Vermeiden Sie eine Berührung des Körpers mit geerdeten Gegenständen (z. B. Metallgeländer, Laterenpfahle usw.). Die elektrische Sicherheit lässt sich durch Verwendung eines Fehlerstromschutzschalters (30 mA/30 ms) erhöhen.
Merkmale
- Ein-/Ausschalter
- Einschalsperre
- Vorder Schutzvorrichtung/Kettenbremse
- Führungsschwert
- Kette
- Kettenabdeckung
- Verriegelungsknopf für die Kettenjustierung
- Kettenspannad
- Kettenschutz
- Stromversorgungskabel
- Halterung für das Stromversorgungskabel
- Olbehälterdeckel
- Ölpegelanzeige
Montage
Achtung! Tragen Sie stets Schutzhandschuhe, wenn Sie an der Kettensäge arbeiten.
Achtung! Schalten Sie Geräte vor Montage-oder Wartungsarbeiten aus, undziehen Sie den Netzstecker aus der Steckdose.
Achtung! Entfernen Sie vor der Montage den Kabelbinder, mit dem die Kette am Führungssschwert gehalten wird.
Ölen der Kette
These Aufgabe ist durchzuführen, wenn eine neue Kette (5) zum ersten Mal verwendet wird. Nehmen Sie die neue Kette (5) aus ihrem Kunststoffbeutel, und legen Sie sie vor der Montage mindestens eine Stunde lang in Kettenöl. Verwenden Sie Kettenöl von BLACK+DECKER. Wir empfehlen, während der gesamten Lebensdauer der Kette ausschließlich Öl von BLACK+DECKER zu verwenden, da das Mischen verschiedener Öle die Ölqualität mindern und so zu einer drasticischen Verkurzung der Lebensdauer der Kette sowie weiteren Risiken führen kann. Verwenden Sie niemals bebrauchtes Öl, dickflüssiges Öl oder sehr dunnflüssiges Nahmaschinenöl. Hierdurch kann die Kettensäge beschädigt werden.
Anbringen des Führungsschwerts und der Kette (Abb. A - E)
Stellen Sie die Kettensäge auf eine stabile Unterlage.
Bewegen Sie die vordere Schutzvorrichtung/Kettenbremse (3) in die vordere Stellung (Abb. A).
Drehen Sie den Verriegelungsknopf für die Kettenjustierung (7) gegen den Uhrzeigersinn, um die Kettenabdeckung (6) zu entfernen (Abb. B).
Legen Sie die Kette (5) über das Führungsschwert (4). Die Sagezähne oben auf dem Führungsschwert (4) müssen in Kettenlaufrichtung zeigen (Abb. C).
Führer Sie die Kette (5) so um das Führungsschwert (4), dass sich auf einer Seite am hinteren Ende des Schwerts (4) eine Schlaufe bildet.
Legen Sie die Kette (5) um das Kettenrad (14), und richten Sie die Aussparung im Führungsschwert und das Mittelloch des Kettenspannrads (16) am Bolzen (15) aus (Abb. D).
Hinweis: drehen Sie das Kettenspannrad bei Bedarf, um das Mittelloch am Kettenspannbolzen auszurichten (15).
Achtung! Vergewissem Sie sich vor dem Zusammenbau, dass sich die Schutzvorrichtung/Kettenbremse (3) in der vorderen Stellung befindet (Abb. A).
Bringen Sie die Kettenabdeckung (6) an der Kettensäge an.
Vergewissem Sie sich, dass die Lasche (17) an der Kettenabdeckung ordnungsgemäß auf der Aussparung (18) am Gerät sitzt (Abb. E).
Drehen Sie den Verriegelungsknopf für die Kettenjustierung (7) so lange im Uhrzeigersinn, bis er fest sitzt.
Prufen Sie die Kettenspannung - siehe 'Prufen der Kettenspannung' unter.
Wenn die Kette nicht genug gespannt ist - siehe 'Erhöhen der Kettenspannung' unten.
Prüfen der Kettenspannung (Detailbild in Abb. F)
Die Kettenspannung muss vor jeder Verwendung der Ketten-sage und nach jeweils 10 Minuten Betrieb geprüft werden.
Ziehen Sie den Netzstecker aus der Steckdose.
Ziehen Sie wie gezeigt leicht an der Kette (5) (Detailbild in Abb. F). Die Kette (5) ist richtig gespannt, wenn sie sich ca. 3mm vom Führungsschwert (4) abheben lasst. Die Kette (5) muss ohne durchzuhängen an der Unterseite des Führungsschwerts (4) anliegen (Abb. G).
Erhöhen der Kettenspannung (Abb. B)
Lösen Sie den Verriegelungsknopf für die Kettenjustierung (7) um eine halbe Umdrehung gegen den Uhrzeigersinn.
Drehen Sie das Kettenspannad (8) so lange im Uhrzeigersinn, bis Sie einen leichten Widerstand spuren.
Prufen Sie die Kettenspannung - siehe 'Prufen der Kettenspannung'.
- Ist die Spannung ausreichend, ziehen Sie den Vertriegelungsknopf (7) wieder fest an, oder, falls sie nicht ausreichend ist, drehen Sie das Spannrad (8). Ziehen Sie anschließend den Vertriegelungsknopf (7) wieder fest an.
Hinweis: Überspannen Sie die Kette nicht. Dies wurde den Verschleiß erhöhen und die Lebensdauer von Führungsschwert und Kette verkurzen.
Hinweis: Ist die Kette neu, überprüfen Sie die Spannung während der ersten 2 Betriebsstunden früiger (nach dem Trennen vom Netz), da sich eine neue Kette etwas dehnt.
Gebrauch
Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.
Füllendes Ölbehalters (Abb. H)
Nehmen Sie den Ölbehälterdeckel (12) ab, und fullen Sie den Behälter mit dem empfohlenen Kettenöl. Der Ölpegel ist in der Ölpegelanzeige (13) zu sehen. Bringen Sie den Ölbehälterdeckel (12) wieder an.
Schalten Sie das Gerät regelmäßig aus, und überprüfen Sie den Ölpegel in der Anzeige (13). Sobald der Ölpegel ein Viertel der Fülmenge untersreitet, trennen Sie die Kettensäge vom Netz, und fullen Sie das richtige Öl nach. Diese Kettensäge ist mit einem automatischen Ölungssystem ausgestattet, das Sägekette und Führungsschwert beständig mit Öl schmiert. Wir empfehlen, während der gesamten Lebensdauer der Kette ausschließlich Öl von BLACK+DECKER zu verwenden, da das Mischen verschiedener Öl die Ölqualität mindern und so zu einer drasticischen Verkurzung der Lebensdauer der Kette sowie weiteren Risiken führen kann. Verwenden Sie niemals bebrauchtes Öl, dickflüssiges Öl oder sehr dūnnflüssiges Nähmaschinenöl. Diese konnten ihre Kettensäge beschädigen. Verwenden Sie nur die richtige Olsorte (Katalognr. A6023-QZ).
Wahlend des Betriebs versorgt die Kettensäge die Kette automatisch mit Öl.
Einstellen der Kettenbremse (Abb. A)
Vergewissern Sie sich, dass die Kettensäge vom Stromnetz getrennt ist.
Ziehen Sie die vordere Schutzvorrichtung/Kettenbremse (3) darüber in die Laufstellung (Abb. A).
Das Gerat ist nun betriebsbereit.
Einschalten
Hinweis: Wenn sich die vordere Schutzvorrichtung/Kettenbremse nicht in Laufstellung befindet, kann das Gerät nicht eingeschaltet werden.
Halten Sie die Kettensäge mit beiden Händen fest. Drücken Sie die Einschalsperre (2), und anschließend den Ein-/Ausschalter (1), um das Gerät einzuschalten.
Sobald der Motor startet, behmen Sie den Daumen von der Einschalsperre (2), und halten Sie den Handgriff safer fest. Überlasten Sie das Gerät nicht. Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Das Gerät Funktioniert sympather und liefert bessere Ergebnisse, wenn Sie es mit seiner konstruktsbedingten Geschwindigkeit arbeiten setzen. Wenn Sie zuviel Druck ausüben,dehynt sich die Kette (5).
Funktionsweise der Anti-Rückschlag-Kettenbremse
Im Fall eines Rückschlags berührt ihre linke Hand die vordere Schutzvorrichtung (Handschutz) und schiebt diese nach vorne in Richtung des Werkstücks. Das Gerät wird dann innerhalb von Sekundenbruchteilen angehalten.
Testen der Anti-Rückschlag-Kettenbremse (Abb. A)
Vergewissern Sie sich stets vor dem Gebrauch der Kettensäge, dass die Rückschlagbremse ordnungsgemäß Funktioniert.
Stellen Sie das Gerät auf eine stabile Unterlage, halten Sie es mit beiden Händen fest, stellen Sie sicher, dass die Kette (5) nicht den Boden berührt, und schalten Sie das Gerät ein (siehe "Einschalten der Kettensäge").
Drehen Sie die linke Hand nach vorne um den vorderen Handgriff, sodass der Handrücken die vordere Schutzvorrichtung/Kettenbremse (3) berührt und nach vorne in Richtung des Werkstücks schiebt (Abb. A). Die Kette (5) muss nun innerhalb eines Bruchteils einer Sekunde anhalten. Befolgen Sie die Anweisungen unter "Einstellen der Kettenbremse", um die vordere Schutzabdeckung/Kettenbremse (3) nach dem Betrieb zurück in die ursprüngliche Stellung zu bringen.
Hinweis: Vermeiden Sie das erneute Einschalten des Gerats, solange der Motor noch nicht vollkommen zum Stillstand gekommen ist.
Hinweis: Lassen Sie das Produkt in einer BLACK+DECKER Vertragswerkstatt reparieren, wenn die Kettenbremse nicht ordnungsgemäß Funktioniert.
Falls die Kette (5) oder das Führungsschwert (4) festklemmt
Schalten Sie das Gerät aus.
Ziehen Sie den Netzstecker aus der Steckdose.
Erweitern Sie den Schneidspalt mit Keilen, um den Druck auf das Führungsschwert (4) zu beseitigen. Versuchen Si nicht, die Säge freizuhebeln.
Beginnen Sie an anderer Stelle einen neuen Schnitt.
Fällen (Abb. I - K)
Fällarbeiten sollenn nur von erfahrenen Benutzern durchgeführten werden. Wenn der Baum in die falsche Richtung fällt oder splittert, oder wenn beschädigte/abgestorbene Åste herabfallen, kann dies Sach- und Personenschäden zur Folge haben. Der Sicherheitsabstand zwischen dem zu fallenden Baum und Personen, Gebäuden oder anderen Gegenständen muss mindestens das 2 1/2-fache der Baumhöhe betragen. Personen, Gebäude oder Gegenstände innerhalb dieser Entfernung laufen Gefahr, vom gefällten Baum getroffen zu werden.
Vor dem Fälle eines Baums ist Folgendes zu beachten:
Vergewissem Sie sich, dass das Fällen des Baums nicht durch lokale Verordnungen oder Gesetze eingeschränkt oder untersagt wird.
Berücksichtigten Sie darauf alle Faktoren, die die Fallrichtung beeinflussen können:
gewünschte Fallrichtung
wuchsbedingte Neigung des Baums
Morschheit oder außergewöhnlich schwere Holzstruktur.
Bäume und Hindernisse in der Umgebung (Stromleitungen, unterirdisch verlegte Leitungen usw.)
Windgeschwindigkeit und Windrichtung
Planen Sie einen sicheren Fluchtweg vor fallenden Bäumen oder Åsten. Vergewissem Sie sich, dass der Fluchtweg frei von Hindernissen ist, die die Flucht behindern konnten. Berücksichtigten Sie, dass feuchtes Gras und frisch geschnittene Baumrinde rutschig sind.
Versuchen Sie nicht, einen Baum zu fällen, dessen Durchmesser die Schnittlänge der Kettensäge überschreitet.
Sagen Sie auf der Seite der Fallrichtung eine Kerbe in den Stamm.
Sagen Sie hierfür zunachst am Fuß des Stamms einen horizontalen Schnitt, der 1/5 bis 1/3 des Stammdurchmessers beträgt (Abb. l).
Sagen Sie darüber in einem Winkel von etwa 45^ den zweiten Schnitt bis zur horizontalen Kerblinie.
Sagen Sie auf der anderen Seite des Baums etwa 25 bis 50~mm über der horizontalen Kerblinie den horizontalen Fällschnitt (Abb. J). Schneiden Sie nicht bis zur Kerbedurch. Andernfalls besteht die Gefahr, dass der Baum nicht in die gewünschte Richtung fällt.
Treiben Sie einen oder mehrere Keile in den Fällschnitt, um den gerichteten Fall des Baums zu untersuten (Abb. K).
Schneiden von Asten
Vergewissem Sie sich, dass das Beschneiden von Åsten nicht durch lokale Verordnungen oder Gesetze eingeschränkt oder untersagt wird. Das Schneiden von Åsten sollen nur von erfahrenen Personen durchgeführt werden, da das Risiko eines Rückschlags oder des Einklemmens relativ hoch ist.
Berücksichtigten Sie vor Beginn der Arbeit alle Faktoren, die die Fallrichtung beeinflussen konnten. Hierzu gehoren:
die Länge und das Gewicht des zu schneidenden Asts
Morschheit oder außergewöhnlich schwere Holzstruktur
Bäume und Hindernisse in der Umgebung (z. B. Stromleitungen)
Windgeschwindigkeit und Windrichtung
die Verflechtung mit anderen Asten Achten Sie auf einenGNUten Zugang zum Ast, und berücksichtigten Sie die Fallrichtung.
Äste haben die Tendenz, zum Baumstamm zu schwingen. Gefährdet sind kein dem Bediener der Kettensäge alle Personen und Gegenstände unterhalb des Astes.
Um ein Splittern zu verhindern, wird der Äst zunachst bis zu einem Drittel seines Durchmessers von unter eingesagt.
Danach erfolgt ein Schnitt von oben, bis der Ast durchtrennt ist.
Sagen von Brennholz (Abb. L - O)
Wie der Schnitt ausgeführrt werden sollen, hangt davon ab, wie das Holzstück gestützt wird. Verwenden Sie nach Mänglichkeit einen Sagebock. Beginnen Sie einen Schnitt immer mit laufender Kette und den Anschlagkrallen (20) am Holz (Abb. L). Führren Sie den Schnitt dann in einer Kippbewegung nach unter durch das Holzstück.
Holz ist entlang der gesamten Länge abgestützt:
Führn Sie einen Abwärtschnitt durch. Achten Sie daraufuf, dass die Kette nicht mit dem Boden in Berührung kommt, da sie hierdurch schnell stumpf wird.
Holz ist an beiden Enden abgestützt:
Schneiden Sie zunachst ein Drittel nach unten, um ein Splittern zu verhindern. Schneiden Sie dann von unter nach oben in Richtung des ersten Schneidspalts.
Holz ist an einem Ende abgestützt:
Schneiden Sie zunachst ein Drittel nach oben, und anschließend nach unten, um ein Splittern zu verhindern.
Bei Sägerarbeiten an einem Hang:
Stehen Sie immer auf der Bergseite.
Beim Sagen eines auf dem Boden liegenden Holzstücks (Abb. M):
Sichern Sie das Holzstück mit Hilfe von Klötzen oder Keilen. Weder der Bediener noch eine andere Person dürfen das zu schneidende Holzstück fixieren, indem sie sich darauf setzen oder stellen. Achten Sie darauf, dass die Kette nicht den Boden berührt.
Bei Verwendung eines Sägebocks (Abb. N):
Die Verwendung eines Sägebocks wird dringend empfohlen.
Bringen Sie das zu schneidende Holzstück in eine stabile Position. Schneiden Sie immer außerhalb der Sägebockenden. Benutzen Sie gegebenenfalls eine Spannvorrichtung, um das Holzstück zu fixieren.
Entasten (Abb. O)
Entfernen der Äste eines umgestürzten Baums. Lassen Sie beim Entasten dickere unter Äste stehen, um den Stamm vom Boden abzuhalten. Entfernen Sie keine Äste mit einem Schnitt. Unter Spannung stehende Äste sollenn von der Unterseite des Astes nach oben geschritten werden, um ein Einklemmen der Kettensäge zu vermeiden. Sagen Sie Åste von der gegenüberliegenden Seite aus ab. Der Baumstamm befindet sich bzw zwischen Ohnen und der Säge. Sagen Siemials mit der Säge zwischen ihren Beinen, und stehen Siemials mit gespreizten Beinen über dem zu sagensenden Ast.
Problebehebung
| Problem mögliche Ursache mögliche | Lösungsschritte |
| Das Gerät startet nicht. | Die Verriegelung ist nicht gedrückt. | Drücken Sie die Verriegelung. |
| Die vordere Schutzvorrichtung befindet sich in der Bremsstellung. | Stellen Sie die vordere Schutzvorrichtung ein. |
| Defekte Sicherung Ersetzen | Den Sie die Sicherung. |
| ausgelöst RCD überprüften | RCD |
| Kein Strom Überprüften | Se die den Netzanschluss. |
| Die Kette kommt beim Ausschalten des Geräts nicht innerhalb von 2 Sekunden zum Stillstand | Die Kettenspannung ist zu niedrig. | Prüfen Sie die Kettenspannung. |
| Führung/Kette heißt/rauchen | Öltank leer Überprüfen Sie | den Füllstand des Tanks. |
| Die Ölförnung am Führungsschwert istverstopft. | Reinigen Sie dieÖlförnuungen(21 - Abb. E) und dieNut um die Kante desFührungsschwerts. |
| Die Kettenspannung istzu hoch | Prüfen Sie dieKettenspannung. |
| Die Kettenradnase amFührungsschwert mussgeschmiert werden | Ölen Sie dieKettenradnase. |
| Schnittleistung derKettensäge niedrig | Kette lauft rückwärts Prüfend/Nächern Sie dieLaufrichtung derKette. | |
| Schärfen |
| Kettensagerverbraucht kein Öl | Tank verschmutzt Ersetzen | Sie das Öl imTank. |
| Ölförnung im Deckelverstopf | Reinigen Sie dieÖffnung. |
| Das Führungsschwertist verschmutzt | Entfernen SieVerschmutzungen vomFührungsschwert, undreinigen Sie diese. |
| Der Ölauslass istverschmutzt | Entfernen Sie dieVerschmutzung. |
Wartung
Eine regelmäßige Wartung stellt eine lange Lebensdauer des Gerätes sicher. Wir empfehlen, folgende Kontrollen regelmäßig durchzuführen.
Achtung! Vor Wartungs- oder Reinigungsrarbeiten am Gerät:
Schalten Sie das Gerät aus, undziehen Sie den Netzstecker aus der Steckdose.
Olpegel
Der Pegel im Behälter darf eine Viertelfüllung nicht unterschreiben.
Sägekette und Führungsschwert (Abb. F)
Nehmen Sie nach einigen Stunden Gebrauch und vom dem Lagern das Führungsschwert (4) und die Kette (5) ab, und reinigen Sie die Teile gründlich.
Stellen Sie safer, dass der Kettenschutz sauber und frei von Ablagerungen ist.
Drehen Sie beim Wiederzusammenbau das Führungsschwert (4) um 180^ , entfernen Sie das Kettenspannrad mit einem Schraubendreher, und bringen Sie es auf der gegenüberliegenden Seite des Führungsschwerts wieder an.
Achtung! Spannen Sie die Kette nicht zu stark.
Olen Sie die Kettenradnase durch die Kettenrad-Schmieröffnung (19). Dadurch ist eine gleichmäßige Abnutzung entlang der Führungsschwertschienen gewährleistet.
Scharfen der Sägekette
Um eine optimale Schneidleistung zu erhalten, muss die Sägekette regelmäßig geschärft werden. Anleitungen hierzu finden Sie auf der Verpackung des Scharfers. Wir empfehlen den Kauf des Kettenschärfersatzes von BLACK+DECKER (erhaltlich bei ihrer BLACK+DECKER Vertretung und im Fachhandel).
Erneuern einer verschlissenen Kette
Austauschketten sind über den Fachhandel oder bei einer BLACK+DECKER Vertretung erhältlich. Verwenden Sie ausschließlich Originalersatzteile.
Scharfe der Sägekette
Die Zähne der Kette werden�始t stumpf, wenn sie beim Sagen den Boden oder einen Nagel berühren.
Kettenspannung
Überprüfen Sie regelmäßige Spannung der Kette.
Was ist zu tun, wenn die Kettensäge repariert werden muss?
Ohne Kettensäge erfüllt alle einschlagigen Sicherheitsbestimmungen. Reparaturen sind nur von autorisierten Fachkräften und mit Originalersatzteilen vorzunehmen. Andernfalls besteht Unfall- und Verletzungsgefahr. Bewahren Sie diese Anleitung an einem sicheren Ort auf.
Austauschen des Netzsteckers (nur Großbritannien und Irland)
Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angebracht werden muss:
Entsorgen Sie den alten Stecker auf sachgerechte Weise.
Verbinden Sie die braune Leitung mit dem spannungsführenden Anschluss des Steckers.
Verbinden Sie die blaue Leitung mit dem neutralen Anschluss.
Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 13 A.
Umweltschutz
Getrennte Entsorgung. Dieses Produkt dar feinesfalls mit dem Hausmull entsorgt werden.
Sollten Sie Ihr BLACK+DECKER Produkt eines Tages ersetzen oder nicht mehr benöttigen, entsorgen Sie es nicht mit dem Hausmüll. Führren Sie das Produkt einer getrennten Sammlung zu.
Durch die getrennte Sammlung von ausgedi- enten Produkten und Verpackungsmaterialien konnen Rohstoffe recycliert und wiederverwendet werden. Die Wiederverwendung aufbereitet Materialien trag zur Vermeidung von Umweltverschmutzung bei und senkt den Rohstoffbedarf.
Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmull gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.
BLACK+DECKER nimmt ihre ausgedienten BLACK+DECKER Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zunehmen, geben Sie das Gerätitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.
Die Adresse der zuständigen Niederlassung von BLACK+DECKER steht in dieser Anleitung. Dort teilt man Ihnenigeria die nachstgelegene Vertragswerkstatt mit. Eine Listeder Vertragswerkstätten und aller Kundendienststellen von BLACK+DECKER sowie der zuständigen Ansprechpartner finden Sie auch im Internet unter: www.2helpU.com
Technische Daten
| | CS2040
(Type 1) | CS2245
(Type 1) |
| Spannung V | ac | 230V 230V | |
| Stromeingang W | | 2000W 2200W | |
| Kettengeschwindigkeit
(ohne Last) m/s | | 12.5m/s 12.5m/s | |
| Max Schnittlänge mm | | 397 436 | |
| Ölkapazität ml | | 200ml 150ml | |
| Gewicht kg 5.5 5.66 | | | |
| Schutzklasse II | II | | |
| Schalldruckpegel gemäß EN 60745: |
| LdA(Schalldruck)85.7/95 dB(A), Unsicherheitsfaktor (K)3/2.5 dB(A) |
| LwA(Schalleistung)102.1/106dB(A), Unsicherheitsfaktor (K) 3/2.5 dB(A) |
| Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745: |
| Vibrationsemissionswert (ah) 4.5/5.5m/s2, UNSicherheitsfaktor (K)1.5 m/s2 |
MASCHINENRICHTLINIE
AUSSENLAUTSTÄRKERICHTLINIE
CE
CS2040/CS2245
Black & Decker erklärt, dass diese unter "Technische
Datum" beschriebenen Geräte übereinstimmen mit:
2006/42/EG, EN 60745-1, EN 60745-2-13
2006/42/EG, Kettensäge, Anhang IV
TÜV Rheinland LGA Products GmbH; Tillystraße 2 D-90431 N"rnberg, Germany;
Gemeldet unter ID Nr.: 0197
Schalleistungspegel gemäß 2000/14/EG (Artikel 13, Anhang III):
LwA (gemessene Schalleistung)102.1/106 dB(A)
Unsicherheitsfaktor (K) = 3/2.5 dB(A)
LwA (garantierte Schalleistung) 109/110 dB(A)
These Produkte entsprechen außer dem den Richtlinien 2014/30/EU und 2011/65/EU. Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse.
ThesebefindetsichauchofRückseitedererAnleitung. DerUnterzeichneteistverantwortlichfur dieZusammenstellung der technischen Daten und gibttheseErklarung imNamenvonBlack&Deckerab.
R. Laverick
Engineering Manager
Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufe eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedstaatenderEuropäischenUnion und derEuropäischenFreihandelsszoneEFTA.
Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleib bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:
wenn das Gerät gewerblich, beruflich oder im Verleihgeschaft benutzt wurde;
wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.
Zur Inanspruchnahme dieser Garantie ist dem Verkäfer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ohnen kein die nachstgelegene Vertragswerkstatt mit. Eine List der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner finden Sie auch im Internet unter: www.2helpU.com
Bitte besuchen Sie unter Websites www.blackand-decker.de, um Ihr neues BLACK+DECKER Produkt zu registrierten und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke BLACK+DECKER und unsere Produkte finden Sie unter www.blackanddecker.de.
Usage prévu
2. Elektrische verilgheit
Elektrische verilgheit
Bescherming gegen elektrische schok
MACHINERICHTLIJN RICHTLIJN
VOOR GELUID BUITENSHUIS
CE
CS2040/CS2245
instantie ID Nr.: 0197
Byt kontakten pa foljande satt:
Direktiv 2000/14/EF garanteret lydeffekt.
