GEBRUIKSAANWIJZING SP 52 STIGA

wij danken u voor het feit dat u de voorkeur hebt gegeven aan once producten en wij hopen dat het gebruik van deze machine u zeer tevreden za stellen en dat zich volledig aan uw verwachtingen za voldoen. Deze handleiding is geschreven om u vertrouwd te makeen met uw machine en om u in staat te stellenhaar op de Beste en de meest veilige manier te gebruiken: vergeet Niet dat deze handleiding een integrerend deel van de machine is, bewaar deze binnen handbereik zodat u haar op elk gewenst moment kurz raadplegen en zorg ervoor dat ze de machine.altijd vergezelt ook als u de machine verkoopt of uitleent.

Deze neue machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkommen veilig en betrouwbaar indien zich worden gebruikt overeenkomstig de aanwijzingen in deze handleiding (voorzien gebruik); het gebruik voor andere doeleinden of het Niet in acht nemen van de aangegeven veiligheids-, gebruiks-, onderhouds-en reparatievoorschriften worden als "oneigenlijk gebruik" beschouwd en brengt verval van, zowel de garantie, als de aansprakelijkheid van de fabrikant steweeg waardoor de gebruiker zich verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

Mocht u verschillen gegenkomen:tussen wat beschreiben is en de machine die u bezit, denk er dan aan dat, aangezien het product continu verbeterd worden, de in deze handleiding opgenomen gegevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd+kunnen worden, waar bij de essentièle kenmerken met het oog op de veiligheid en de werkking evenwel onveranderd blijven. Neem ingeval van twijfel contact op met uw Verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOU

1. Identificatie van de hoofdcomponenten 2
2. Symbolen 3
3. Veiligheidsvoorschriften 4
4. Montage van de machine 7
5. Voorbereiding 8
6. Starten - Gebruik - Uitschakelen motor 10
7. Gebruik van de machine 11
8. Onderhoud en opslag 13
9. Opsporen van defecten 17
10. Accessoires 18

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

BELANGRIJKSTE ONDERDELEN

1. Motor
2. Pal
3. Voorste handbescherming
4. Voorste handgreep
5. Achterste handgreep
6. Pin vergrendeling ketting
   6a. Pin vergrendeling ketting (enkel voor mod. 46/52)
7. Blad
8. Ketting
9. Bladbescherming
10. Typeplaatje

1. Stopschakelaar motor
2. Versnellingsknop
3. Vergrendeling versnelling
4. Startknop
5. Chokeknop (Starter)
6. Knop voorinspuiting (Primer)

7. Decompressor (enkel voor mod. 46/52)

8. Dop brandstofreservoir

9. Dop oliereservoir ketting
10. Deksel luchtfilter

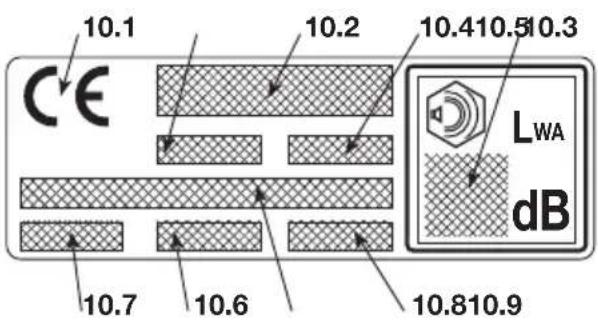

TYPEPLAATJE

10.1) Conformiteitsmerk volgens de richtlijn 2006/42/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG
10.4) Referentiemodel van de fabrikant
10.5) Machinemodel
10.6) Serienummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies

Maximale waarden voor geluid en trillingen [1]	Model	36 43	46 52
Geluidsdrukniveau aan het oor van de bediener (ISO 22868)	dB(A) 98,9 98,9 102,3	101,6
- Meetonzekerheid (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Gemeten geluidsniveau (ISO 22868)	dB(A)	108,1 108,1	113	113,4
- Meetonzekerheid (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Trillingsniveau (ISO 22867)	m/sec2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4,9
- Meetonzekerheid (2006/42/EG - EN 12096)	m/sec2	0,5	0,5	0,5	0,5
TECHNISCHE GEGEVENS
Motor (tweetakt-eencilindermotor) - cylinderinhoud	cm3	36,3 40,2	45	52
Mengsel (benzine / olie)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Vermogen	kW	1,5	2,0	2,2	2,4
Minimaal toerental	1/min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maximaal toegestaan toerental zonder lading met ketting gemonteerd	1/min	11300	12000	12500	12500
Vermogen brandstofreservoir	cm3	370	370	500	500
Specifiek gebruik bij maximaal vermogen	g/kWh	490	410	510	500
Vermogen van het oliereservoir	cm3	190	190	300	300
Tanden van het kettingwiel		6	7	7	7
Gewicht (bij leeg reservoir)	kg	4,2	4,1	4,7	4,7

[1] LET OP: De waarde van de trillingen kan varieren in functie van het gebruik van de machine en zich uitrusting en hoger zich dan de aangegeven waarde. De veiligheidsmaatregelen ter bescherming van de gebruiker要去en bepaald worden door zich te baseren op de schatting van de lading veroorzaakt door de trillingen onder de werkelijkke gebruksomstandigheden. Hiervoor要去en alle fases van de werkingscylclus in beschouwing genomen worden zoals bijvoorbeeld het uitzetten en de onbelaste werkinq.

2. SYMBOLEN

1) Voordat u deze machine in gebruik neemt, eerst de handleiding lezen.
2) De person die deze machine dagelijks in normale omstandigheden gebruikt kan blootgesteld zich aan een geluidsniveau van 85 dB (A) of hoger. Gebruik een veiligheidshelm, gehoorbescherming en een veiligheidsbril.

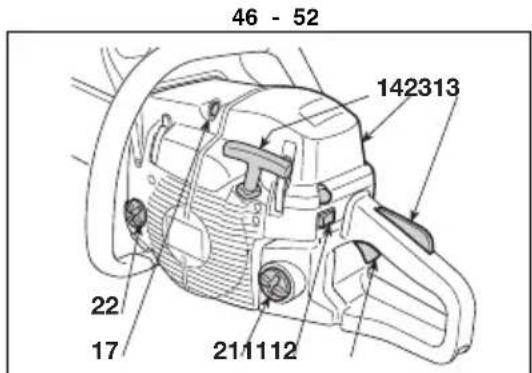

TOELICHTENDE SYMBOLEN OP DE MACHINE (indien aanwezig)

11) Brandstofreservoir
12) Oliereservoir ketting en regelaar oliepomp (enkel voor mod. 46/52)
13) Regelingen van de carburator T = regeling van het minimumtoerental (L) = regeling brandstof lage snelheid (H) = regeling brandstof hoge snelheid
14) Chokeknop (Starter)
15) Knop voorinspuiting (Primer)

3. VEILIGHEIDSVOORSCHRIFTEN

A) VERTROUWD RAKEN

1) Lees de gebruiksanawijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.
2) Gebruik de machine alleen voor het doel waartoe het bestemd is, m.a.w. "het vellen, het verzagen en Snoeien bomen met afmetingen in verhouding tot de lenghte het kettingblad" of houten voorwerpen met gelijkaardige eigenschappen. Elk ander doel waarvoorde machine worden gebruikt kan gevaarlijk zijn en zou de machine hunnen beschadigen.

De volgende situatuies behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar Niet uitsluitend):

Hagen bijschoeien
-snijwerken
- doorenjden van banken, kisten en verpakkingen in het al-gemeen
- doorennijden van meubelen of andere voorwerpen die nagels, vijzen of andere metalen onderdelen kannen bevatten
- slachterswerkenuitvoeren
- de machine gebruiken als hefboom om voorwerpen op te til- len, te verplaatsen of door te breken;
- de machine gebruiken wanneer ze op vaste steunen geblokkeerd is.
3) Laat nooit toe dat de machine gebruikt worden door kinderen of door personen die nicht vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerdহn.
4) De machine dient Niet door meer dan een persoon gebrukt te worden.
5) Gebruik de machine in geen geval:
- als er Personen, in het bijzonder kinderen of dieren in de buurt zich;
- indien de gebruiker moe is, zich nicht fit voelt of geneesmiddelen, drugs, alcohol of schadelijke stoffen in-genomen heeft die+zijn reactievermogen en aandacht kunnen verminderen;
- indien de gebruiker nicht in staat is om de machine stevig vast te houden met beiden handen en/of tijdens het werk Niet in evenwicht en stevig op beiden voeten kan staan.
6) Denk eraan dat de person die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoziente gebeurtenissen die personen of hun eigendommen können overkomen.

B) VOOR HET GEBRUIK

1) Tijdens het werkken moet gespaste kledij gedragen worden die de gebruiker Niet hindert in zich bewegingen.

• Draag aansluitende en beschermende kledij die bestand ist gegen sneden.
  Draag een helm, werkhandsschoenen, een veriligeidsbril, een stofmaskertje en veriligeidsschoeisel met een anti-slipzool.
• Gebruik de oorbeschemmers.
• Draag geen sjaal, hemd, halsketting of andere hangende of ruime accessoires die gegrepen können worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.
• Lang haar worden zorgvuldig bijeengebonden.

2) PGELET: GEVAAR! De benzine is bijzonder brand-baar:

• bewaar de brandstof in gespaste recipienten die geschikt zich voor dit gebruik;
• rook Niet wonneer de brandstof gehanteerd worden;
• open de dop van het reservoir langzaam om de interne druk geleidelijk aan af te lately;
• vul benzine alleen bij in de open lucht en gebruik hiervoor een trechter;
• giet de brandstof in het reservoir vó Rodrat u de motor aan-zet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank af-draaien;
• als u benzine gemorst hebt mag u de motor nicht starten maar dient u de machine uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedampen opgelost+zijn;
• reinig onmiddelijk elk spoor van benzine gemorst op de machine of op de grond;
• start de machine Niet op deplaats waar de brandstof bijgevuld werk;
• vermijd dat de brandstof in contact komt met de kledij en, maar dit toch gebeuren, trek dan andere kledij aan vooraleer de motor te starten;
• draai de dop altijd werk goed op het reservoir van de machine en het benzinerecipiert.
  3 Vervang defecte of beschadigde geluidsdempers.

4) Ga vóor het gebruik over tot een algemene contrôle van de machine, in het bijzonder:

• de versnellingshendel en de veiligheidshendel要去en vrij hunnen bewegen, zonder geforceerd te worden, en bij het loslaten要去en ze automatisch en snel terug in de neutrale standkommen;
• de versnellingshendel moet geblokkeerd blijven indien nicht op de veiligheidshendel geduwd worden;
• de stopschakelaar van de motor要去 makkelijk van de ene stand in de andere gebracht+kennen worden;
• de elektrische kabels en in het bijzonder de kabel van de bougie要去en onbeschadigd zijn om te voorkomen dat vonden ontstaan; de kap要去 correct op de bougie gesmonteerd�!
• de handgrepen en beschermingen van de machine要去en schoon, droog, en stevig bevestigd zijn op de machine;
• de rem van de ketting moet perfect werken en doeltreffend zichn;
• Ihet blad en de ketting moeten correct gemonteerd zich;
• de hetting moet correct gespannen zijn.
  5) Vór het werk te beginnen, controllerer of alle beschermingen correct gemonteerd zijn.

c) Tijdens HET GEBRUIK

1) Start de motor Niet in gesloten ruimten, waar zich gevaarlijke koolmonoxide kan ontwikkelen.
Controleer de luchtverversing wanneer men in grachten, holtes of dergelijke werk.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Blij stil en stabel staan:
- vermijd zoveel möglich te werken op een natte of glib berige grond, of in ieder geval op te oneffen of steile terreinen die de stabilititeit van de gebruiken tijdens het werken

niet können garanderen;

• vermijd het gebruik van ladders en onstabile platformen;
• ga Niet te werk met de machine boven de schouderlijk;
• loop Niet maar ga normalaal en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen.
• ga best Niet alleen of te geisoleerd te werk, om in geval van een ongeluk makkelijker hulp te roepen.
  4) Start de motor terwijl de machine stevig vastgehonden wordt:
• start de motor op een afstand van minstens 3 meter van deplaats waar de brandstof bijgevuld werk;
• controller of er zich andere Personen in de draagwijdte van de machine bevinden;
• richt de geluidsdemper en dus de uitlaatgassen nooit maar ontv Lambare materialen:
• let op het möglichk wegspringen van materiaal veroorzaakt door de beweging van de ketting, vooral wanner de ketting in contact komt met hindernissen of vreemde lichamen.
  5) Wijzig de afstelling van de motor Niet en LAST het toerental van de motor Niet buitengewoon hoog oplopen.
  6) Overbelast de machine Niet en gebruik geenkleine machine om zware werken te verrichten; het gebruik van een machine met aangepaste afmetingen za de risico's beperken en de kwaliteit van het werk verbeteren.
  7) Controller of het laagste toerental van de machine de ketting Niet in beweging brengt en of de motor na een plotse versnelling snel teruquvalt tot het laagste toerental.
  8) Let erop dat het blad Niet hevig botst met vreemde lichamen en let op eventueel wegspringend materiala veroorzaakt door het draaien van de ketting.
  9) Schakel de motoruit:
• telkens wanner u de machine onbeheerd achterlaat;
• vórádat u benzine bijtankt.
  10) Schakel de motor uit en koppel de bougiekabel los:
• voordat u de machine contrôleert, schoonmaakt of eraan werkkt;
• nadat er op een vreemd lichaam gestoten is. Controller de machine op eventuele beschadigingen en voer de nodige reparationsuit alvorens de machine opnieuw te gebruiken;
• indien de machine op abnormale wijze begint te trillen (Meteen de oorzaak van de trillingen opsporen en hem lately nakijken door een Gespecialiseerd Servicecentrum).
• wonneer de machine nicht gebruikt worden.
  11) Stel u Niet bloot aan het stof en zaagsel datijdens het snijden door de ketting ontstaat.

1) Laat de bouteen en de schroeven vastgedraaid zitten om er zeker van teijken dat de machine alttijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heggenschaar pleegt za de werkung van ervan veilig blijven en za het prestatieniveau bewaard blijven.
2) Zet de machine Niet met benzine in het reservoir in een ruimte waar de benzinedampen met vlammen, vonden of een warmtebron in aanraking zonden+kennen.
3) Laat de motor eerst afkoelen voor het opbergen van de machine in elke willekeurige ruimte.
4) Om het risico voor brand te beperken, worden de motor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gehonden van zaagsel, takjes, bladeren of overtollig vet; LASTEN met snijafval in de ruimte awhile.
5) Als u het reservoir moet ledigen, dient u dit in de open lucht te doen en wanner de motor koud is.
6) Draai werkhandsschoenen voor elke ingreep aan de snij-inrichting.

7) Zorg ervoor dat de ketting altijd scherp is. Alle handelingen die betrekking hebben op de ketting en het blad vergen een specifieke vaardigheid, naast het gebruik van speciaal gereedschap om deze handelingen volgens de regels van de kunst uit te voeren; uit veiligeidsoverwegingen, neemt u altijd het best contact op met uw Verkoper.

8) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd zijn. De beschadigde onderdelen要去en vernieuwd en nicht gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit knen de machine beschadigen en+kunnen gevaarlijk zijn voor de gebruiker.
9) Vooraleer de machine op te bergen, de sleutels of het gereedschap gebruikt voor het onderhoud wegnemen.
10) Bewaar de machine buiten het bereik van kinderen!

E) TRANSPORT EN VERPLAATSING

1) Telkens wonneer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:
- de motor uit te schakelen, te wachten tot de ketting tot stilstand gekomen is en de bougiekap los te koppelen;
- de bladbescherming aan te brengen;
- de machine alleen vast te nemen aan de handgrepen en het blad in de richting gegenover de loop- of rijrichting te houden.
2) Wonneer de machine vervoerd worden met een voertuig,要去 het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om tevoorkomen dat de machine omvalt en beschadigd worden of dat brandstof lekt.

F) KETTINGZAAG-VEILIGHEIDSVOORSCHRIFTEN

• Blijf met al uw lichaamsdelen uit de buurt van de zaag-kettingtering werwijl de kettingzaag in werkig is. Voor de kettingzaag te starten, controleren of de zaagketting nergens mee in aanraking komt. Als u even Niet oplet terwijl u de kettingzaag gezebruikt, kan uw kleding of lichaam in de zaag-kettingverstrikt raken.
• Pak met uwrechtter hand de achechterste handgreep vast en met uw linkerhand de voorste handgreep. Nooit de kettingzaag andersom vastpakken,ondat dan het risico op personlijk letsel toeneemt.
• Draag een veiligheidsbril en oorbeschermingen. Verder worden een beschemhelm aanbevolen en berscherm Schoenen en -handschoenen. Door het dragen van geschikte beschemmkleding verlaagt u de kans op verwonden die verooorzaakt hunnen worden door wetsppringend houtafoval of het per ongeluk in aanraking komen met de zaagketting.
• Gebruik de kettingzaag nicht in eenBoom. Het gebruik van een kettingzaag verwijl u in eenBoom geklommen bent, kan verwondingen veroorzaken.
• Ga.altijd op een goed steunpunt staan en laat de kettingzaag alleen draaien als u op een stevig,veilig envlak oppervlak staat. Als u op een gladde of instabiele ondergrond staat, zoals bijvoorbeeld een ladder, kurz u uw evenwicht of de controle over de kettingzaag verliezen.
• Als u een onder spanning staande tak afzaagt,要去 op het risico van eventuele terugslag letten. Als de spanning van de houtvezels vrijkomt, kan de onder spanning staande tak de bediener een tik gezven en/of kan hij de

controle over de kettingzaag verliezen.

• Wees uiterst voorzichtig als u struiken enjonge boompjes afzaagt. Dun materiaal kan in de zaagketting verstrikt raken waardoor het in uwrichting kan wegspringen en/of u uw evenwicht kutn verliezen.
• Draag de kettingzaag aan de voorste handgreep als hij uitgeschakeld is en van uw lichaam af gekeerd. Als de kettingzaag vervoerd of opgeborgen worden要去 algid de bladbescherming aangebracht worden. Door correct met de kettingzaag om te gaan verkleint u de kans op het per ongeluk in aanraking komen met de bewegende zaag-ketting.
• Houd u aan de aanwijzingen voor het smeren, het spannen van de ketting en het verwisselen van accessoires. Een verkeerd gespannen of gesmeerde ketting kan breken en verhoogt de kans op terugslag.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Een vette handgreep is glad en hierdoor kut u de contrôle over de kettingzaag verliezen.
• Alleen hout zagen. De kettingzaag nicht voor andere doeleinden gebruiken dan hier voorzien zijn. Bijvoorbeeld: de kettingzaag Niet gebruiken voor het zagen van plastic, bouwmaterialaal of ander materiaaal dan hout. Het gebruik van de kettingzaag voor andere doel-einden dan waarvoor hij bedoeld is, kan leiden tot gevaar-lijke situatuies.

G) OORZAKEN VAN TERUGSLAG EN VOORZORGsMAATREGELEN VOOR DE GEBRUiker:

Terugslag ontstaat als de punt of het uiteinde van het zaagblad een voorwerp raakt of het hout de kettingzaag in de snede vastklemt.

Door de aanraking van de punt kan, in sommige gevallen, een omgekeerde reactie plaatsvinden waar bij het zaagblad omhoog enchteruit maar de bediener toe springt.

Het bekellen van de zaagketting aan de bovenkant van het zaagblad kan de zaagketting snel maar achteren maar de bediener toe werpen.

Door een van deze twee reacties kut u de controle over de zaag verliezen, met möglichk ernstige verwondingen tot gevolg. U kutnietuitsuitend op de in de zaag ingebouwde veiligheidsinrichtingen vertrouwen.

De gebruiker van een kettingzaag要去 verschillende maatregelen treffen om het risico op ongelukken of verwonding tijdens de zaagwerkzaamheden op te heffen. Terugslag is het gevolg van een slecht gebruik van het gereedschap en/of onjuiste procedures of gebruiksomstandigheden en kan vermeden worden door de volgende voorzorgsmaatregelen to treffen.

zaagbladen en -kettingen. Ongeschikte zaagbladen en -kettingen können ervoor zorgen dat de ketting breekt en/of terugslag veroorzaken.

• Houd u aan de aanwijzingen van de fabrikant voor wat betreft het slijpen en onderhoud van de kettingzaag.

Door een Kleinere zaagdiepte neemt het risico op terugslag toe.

H) GEBRUIKSTECHNIEKEN VAN DE MOTORZAAG

Neem altijd de veiligheidsvoorschriften in acht en gebruik de technieken die het meest gespast+zijn voor het uit te voeren werk, volgens de instructies en de voorbeelden gegeven in de gebruiksaanwijzingen (zie hoofdstuk 7).

J) AANBEVELINGEN VOOR BEGINNERS

Wanner u voor de eerste keer een boom wilt vellen of takken wilt afzagen, moet u eerst:

• een specifieke oppleiding gevolgd hebben over het gebruik van dit type van gereedschap;
• de veiligheidsvoorschriften en gebruiksaanwijzingen bevat in deze handleiding zorgvuldig gelezen hebben;
• oefenen op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

OPMERKING

of

BELANGRIJK

Verstrekt nadere gegevens of an-

dere elementen ter aanvulling op hetgeen waarvoor vermeld is, om te voorkomen dat de machine beschadigd worden of dat er schade veroorzaakt worden.

LET OP!

Gevaar voor persoonlijk letsel

of letsel aan andereen in geval van Niet-inachtneming.

• Houd de zaag met beiden handen stevig vast, met de duimen en vingers om de handgrepen van de ketting zaag gesloten en houd uw lichaam en armen in een sitie waar in u tegenstand kunt bieden gegen terugslag. Terugslag kan door de bediener opgevangen worden als hij de nodige voorzorgsmaatregelen getroffen heeft. Laat de kettingzaag Niet los.
• Reik Niet te ver en zaag nicht boven schouderhoogte. Dit draagt bij te vermijden dat de punt van het zaagblad per ongeluk iets raakt en tot een betere controle over de kettingzaag in onverwachte situatuies.
• Gebruik alleen de door de fabrikant gespecificierde

GEVAAR!

Kans op ernstig persoonlijk let

pel of ernstig letsel aan anderen met gevaar van dodelijke ongelukken, in geval van Niet-inachtneming.

4. MONTAGE VAN DE MACHINE

BELANGRIJK

De machine worden geleverd met

gedemonteerde blad en ketting, en met lege brandstofen oliereservoirs.

• Monteer het blad (4) door de stiften in de gleuf van het blad te brengen en het blad waar dechterkant van het machinehuis te duwen (Fig. 2).

LET OPI!

De machine要去en

vlakke en solide ondergrund uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschekte werktuigen. De verpakking moet volgens deplaatselijke geldende bepalingen worden afgevoerd.

• Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Fig. 3); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrenging passen.

• Controller of de pin van de kettingspanner (5) correct in de relatieve opening van het blad zit; als dit nicht zo is, ga dan met een schroevendraaier te werk op de schroef (6) van de kettingspanner, tot de pin volledig in de opening zit (Fig. 4).

LET OP!

Draag altijd sterke werk

handschoenen om het blad en de ketting te hanten. Ga bijzonder voorzichtig te werk voor de montage van het blad en de ketting, om de veiligheid en efficicntie van de machine Niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

-Hermonteer de carter, zonder de moeren vast te draaien.

Vooraleer het blad te monteren, controller of de rem van de ketting Niet ingeschakeld is; dit wordenbekomen door de voorste handbescherming volledig maarchyter te trekken, waar het machinehuis toe.

• Draai aan de schroef van de kettingspanner (6) tot de gegaste spanning bekomen worden (Fig. 5).

• Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Fig. 6).

• Controller de spanning van de ketting. Om te controlleden of de spanning correct is, mogen de sleepschakels Niet uit hun geleider komen wanner de ketting halverwege het blad vastgenomen worden (Fig. 7).

• Laat de ketting met behulp van een schroevendraier langs de geleiders glijden, om er zeker van te zijn dat deze beweging zonder overmatige belasting gebeurt.

LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

1. MONTAGE VAN DE PAL (indien keine nog nicht in de fabriek gemonteerd worden)

• Draai de moeren (1) los en verwijder de carter van de koppeling (2).
• Bevestig de pal (3) aan de structuur van de machine met de twee meegeleverde schroeven (4) (Afb. 1).

2. MONTAGE VAN HET BLAD EN DE KETTING

Draai de moeren los en verwijder de carter van de koppeling om toegang te hebben tot het sleepwiel en de zitting van het blad (Fig. 2).
- Verwijder de twee kartonnen afstandhoulders (3); deutsche aufstandhoulders dieren enkel voor het vervoer van de verpakte machine en dieren Niet meer gezruikt te worden (Afb. 2).

5. VOORBEREIDING

1. BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitergerust met een tweetaktmotor waar-voir een(AP)ngsel van benzine en smeerolie gebruikt moet worden.

BELANGRIJK

Het gebruik van alleen benzine en doet de garantie verrallen.

BELANGRIJK

Gebruik alleen brandstof en

smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur de mechanische componenten.

- Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een octaangehalte van minstens 90 N.O.

BELANGRIJK

Groene benzine zorgt altijd voor

wat afzettingen in het recipient indien het langer dan 2 maanden bewaard worden. Gebruik.altijd verse benzine!

De tabel geeft de hoeveelheden benzine en olie wee ter gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.

Benzine Synthetische olie 2-Takt
liter liter cm		3
10,02	20
20,04	40
30,06	60
50,10	100
10	0,20	200

van
Voor de bereiding van het(AP)

• Doe ongeveer de helft van de benzine in een geschikte tank.
• Voeg er alle olie aan toe, volgens de tabel.
  -Voeg de rest van de benzine toe.
• Sluit de dop en schud krachtig.

BELANGRIJK

Het mengsel is onderhevig aan

veroudering. Bereid Niet te veel mengsel, om afzettingen 2te voorkomen.

Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zich en oliën beschikbaar die special be-studeerd werden voor dit type van motor en in staat+zijn om voor een hoge bescherming te zorgen.

Het gebruik van deze olien leidt tot een(AP) 2 % d.w.z. 1 deel olie voor 50 delen benzine.

- Bereiding en bewildaring van het(AP)

GEVAAR!

De benzine en het mengsel zich ontvlambaar!

-Bewaar de benzine en het mengsel in speciale recipienten voor brandstof, op een veilige plaats, uit de buurt van warmtebronnen of naakte vlammen.
- Derecipienten moeten buiten het bereik van kinderen bewaard worden.
- Niet rokenijdens de bereiding van het(AP) en de benzinedampen nicht inademen.

BELANGRIJK

Zorg ervoor dat de recipiennent

van de benzine en het mengsel goed van elkaar anderschieren worden, om geen vergissing te begaan op het moment van het gebruik.

BELANGRIJK

Reinig de recipiennent van de

benzine en het mengsel periodiek, om eventuele afzettigen te verwijdenen.

BIJVULLEN VAN BRANDSTOF

GEVAAR!

Niet rokenijdens het bijvul

len en de benzinedampen Niet inademen.

GEVAAR!

Ggiet de brandstof in het re

servoir voordat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien.

LET OP!

Open de dop van de tank

voorzichtig waar der druk ontstaan kan zich aan de binnenkant.

Vooraleer bij te vullen:

Schud de tank van het(AP)
- Plaats de machine effen en stabel, met de vuldop van het reservoiraar boven.
- Maak de dop van het reservoir en de zone rond de dop schoon om te voorkomen datijdens het bijvullen on-zuiverheden verechtkomen in het mengsel.
- Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af teLATen. Vul bij gebruik makend van een trechter en vul het reservoir Niet tot aan de rand.

LET OP! moet altijd stevig we

De dop van het reservoir

LET OP!

Reinig onmiddelijk elk spoor

van mengsel dat eventueel gemorst werk op de machine of op de grond en start de motor pas wonneer de benzinedampen voeldig opgelost zich.

3. SMEERMIDDEL KETTING

BELANGRIJK Gebruik alleen olie die specifiek bestemd is voor kettingzagen of hechtolie voor kettingzagen. Gebruik geen olie die onzuiverheden bevat, om de filter van het reservoir Niet te verstoppen en de olie pomp Niet onherroepelijk te beschaden.

BELANGRIJK De olie bestemd voor de smering van de ketting is biologisch afbreekbaar. Het gebruik van een minerale olie of motorolie brengt ernstige schade toe aan het milieu.

Het gebruik van een olie van goede kwaliteit is van fundamenteel belang voor een efficiente smering van de snij-inrichtingen; een vuile olie of olie van slechte kwaliteit za de smering in het gedrang brengen en de levensduur van de ketting en het blad verkorten.

Het is alkijd raadzaam het oliereservoir volledig te vullen (met behulp van een trechter) telkens wanner brandstof bijgevuld worden; aangezien de inhoud van het oliereservoor dusdanig berekend is dat de brandstof erder dan de olie opgebruikt worden, wordt voorkomen dat de machine zonder smeermiddel kan werkken.

4. CONTROL VAN DE MACHINE

Alvorens de machine te gebruiken, is hetoodzakelijk:

• vul de respectievelijke reservoirs met mengsel en olie;

• te controleren of er geen schroeven loszitten aan de machine of het blad;

• te controlleren of de ketting scherp is en nicht beschadigd is;

• te controleren of de luchtfilter schoon is;
• te controleren of de handgrepen en beschermingen van de machine schoon en droog zich, correct gemonteerd zich en stevig vastzitten op de machine;
• te controlleren of de handgrepen goed bevestigd়n;
• de efficientie van de kettingrem te controleren;
• controller de spanning van de hetting.

5. CONTROLE SPANNING KETTING

A LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

• Draai de moeren van de carter los met behulp van de meegeleverde sleutel (Afb. 6).
• Draai aan de schroef van de kettingspanner (6) tot de gespaste spanning bekomen worden (Fig. 5).
• Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 6).

6. CONTROLLE VAN DE KETTINGREM

Deze machine is voorzien van een veiligheidsrem-system.

In geval van terugslagen (terugslag)ijdens het werk, na een abnormaal contact van de punt van de staaf, met een krachtige verplaatsingaar boven, die de hand te gen de voorste bescherming doet stoten. In dit geval, blokkeert de actie van de rem de beweging van de ketting en moet deze handmatig losgezet worden om hemuit te schakelen.

Deze rem kan ook handmatig ingeschakeld worden, door de voorste bescherming maar voor te duwen. Om de rem vrij te gehen, trek de voorste bescherming maar de handgreep tot u een klik gewaarwordt.

Om de efficiente van de rem te controlleren:

• Start de motor en houd de handgreep stevig met beiden handen vast.
• Schakel het commando van de versnelling aan om de ketting in beweging te houden en duw de hendel van de rem vooruit, met de rug van de linkerhand; de ketting moet onmiddelijk stilvallen.
• Laat de hendel van de versnelling onmiddelijk los, zodra de ketting stilgevallen is.
  -Laat de rem los.

LET OP!

De machine nicht gebruiken

indien de kettingrem Niet correct werkt. Neem voor de nodige controles contact op met uw Verkoper.

LET OP! een afstand van mins waar de brandstof bi

De motor worden gestart optens 3 meter van deplaats gemvuld werk.

Alvorens de motor te starten:

• Zet de machine stabel op de grond.
• Verwijder de bladbescherming.
• Zorg ervoor dat het blad Niet in aanraking komt met het terrein of met andere voorwerpen.

- Start met koude motor

GEVAAR! door ze te latent valle te houden. Deze meti gezien men zo volled en van de ketting ver

Start de kettingzaag nooit en ze aan de startkabel vast code is uiterst gevaarlijk, aanig de controle van de machine diest.

BELANGRIJK

Om te voorkomen dat het touw over de gehele lenghte aan getrok-let langus de rand van de opening van den en LAST de knop geleidelijk aanDat het touw op ongecontroleerde Niet.

1. Laat de startknop (2) terugkomen; deutsche conditie wordt aangegeven door het uitsteken van de rode pin (2a).
2. Trek opniewa an de startknop tot de motor normal in gang kommt.

OPMERKING

Met start bij koude motor wordt

bedoeld een start na minstens 5 minuten dat de motorherhaaldelijk bediend worden met de starter ingeschauitgeschakeld is of na het bijvullen van brandstof. keld, kan de motor vastlopen en de start bemoeilukt wor

Om de motor te starten (Fig. 8):

1. Controller of de remketting ingeschakeld is (voorste handbescherming vooruit).
2. Breng de schakelaar (1) in de stand «START»,
3. Schakel de starter in, door sterk aan de knop (2) te trekken.
4. Druk minstens 5 keer op de knop van de Voorinspuitig (primer) (3) om de brandstoffoevoer te bevorde- ren.
5. Druk op de toets van de decompressor (4 - enkel voor Mod. 46 e 52); de inrichting wordenuitgeschakeld en de toets keert, na de aanschakeling van de motor, automatisch terug maar de originele positie.
6. Houd de machine stevig gegen de grond, met een hand op de handgreep en een voet in de weiterste handgreep, omijdens de start nicht de contrôle te verliezen over de machine (Fig. 9).

LET OP!

vastgehonden worden, kan de gebruiker door deduwkracht van de motor het evenwicht verliezen of zou het blad gegen een hindernis of de gebruiker zich gericht können worden.

1. Draai langzaam de startknop 10-15 cm tot u een zekere waarstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.

LET OP!

Wikkel de startkabel nooit

rond uw hand.

OPMERKING

Indien de knop van het starttouw

herhaaldelijk bediend worden met de starter ingeschakeld, kan de motor vastlopen en de start bemoeilukt worden. Indien de motor vastloopt, de bougie demonteren en voorzichtig aan de knop van het starttouw trekken om de overtollige brandstof te verwijderen; cervolgens de elektrodes van de bougie afdrogen en de bougie wee monteren op de motor.

1. Zodra de motor loopt, de versnelling kortstondig bedieren om de starter uit te schakelen en de mot- tor weeer tot het minimumtoerental te brengen.

BELANGRIJK

Vermijd de motor aan een hoog

toerental te laten draaien met de rem van de ketting ingeschakeld; dit kan een oververhitting en beschadiging van de koppeling veroorzaken.

1. Laat de motor minstens 1 minuut op het minimumtoerental draaien vooraleer de machine te gebruiken.

- Start bij warme motor

Voor warm-opstarten (onmiddelijk na het stilvallen van de motor), is het normal gezien voldoende de startkabel aan te schakelen.

In geval van problemen:

• Stevig aan de startknop (2) trekken en deze laten terugkeren zodat de rode pin (2a) maar buiten komt.
  Trek aan de knop van de startkabel tot de motor normal in gang komt.
  Zodra de motor loopt, de versnelling kortstandig bedieren om de starter uit te schakelen en de motor weeer tot het minimumtoerental te brengen.

GEBRUK VAN DE MOTOR (Fig. 10)

BELANGRIJK

ting, door de hendel maar de bediener toe te trekken, Vooraleer de versnelling aan te schakelen.

De能力和 de hetting wordt geregeld met de versnellingshendel (1) op deijkenste handgreep (2).

De versnelling kan alleen ingeschakeld worden wanner geijktijdig op de vergrendeling (3) geduwd worden.

De beweging worden van de motor overgedragen op de ketting door middel van een koppeling met centrifugaalgewichten die de beweging van de ketting verhindert wanner de motor op het laagste toerental draait.

LET OP!

de ketting beweegt met de motor op het laagste toerental; neem in dit geval contact op met uw verkooper.

De correcte werksnelheid wordenbekomen door de versnellingsknop (1) volledig in te duwen.

BELANGRIJK

Gedurende de eerste 6-8 werk

uren van de machine, worden vermeden de hoogste toerrentallen te gebruiken

UITSCHAKELEN VAN DE MOTOR (Fig. 10)

Om de motor uit te schakelen:

-Laat de versnellingsknop los (1) en laat de motor enkele seconden draaien op het laagste toerental
-Breng de schakelaar (4) in de stand "STOP".

LET OP!

Nadat de versnelling in de

minimumstand gezet werden, kan het voorkomen dat men enkele seconden moet wachten vooraleer de ketting tot stilstand kommt.

BELANGRIJK

dient men de starter aan te schakelen om de mot- tor te doen stoppen door blokkering en onmiddel- lijk de wederverkoper te contacteren om de oorsprong van het probleem op te sporen en denodige herstellingen uit te voeren.

7. GEBRUK VAN DE MACHINE

BELANGRIJK

Denk er.altijd aan dat een onei

genlijk gebruik van de motorzaag storend kan zich voor de anderen en schadelijk kan zich voor het milieu.

Uit respect voor de anderen en het milieu:

• Gebruik de machine nicht opplaatsen en uren die strend hunnen zijn.
• Volg nauwkeurig de lokale normen op voor de afdan king van het snijafval.
• Volg nauwkeurig de lokale normen op voor de afdan king van olie, beschadigde onderdelen of om het ev welt element dat Niet milievuiendelijk is.
• Tijdens het werkden worden een zekere hoeveelheid oli verspreid in de omgeving, noodzakelijk voor de smering van de ketting; om die reden, gebruik alleen bi logisch afbreekbare oliën, specifiek bedoeld voor dit gebruik.
• Om brandgevaar te voorkomen, de machine nicht mein warme motor achefterlaten op bladeren of droog gras.

kledij, met het oog op een veilig gebruik van de machine. Gebruik trillingswerende handschoenen. Alle boven vermelde voorzorgsmaatregelen zijn geen garantie gegen het risico op het fenomeen van Raynaud of het carpaletunnelsyndroom. Men raadt waarom aan dat wie langdurig gebruik maakt van deze machine, regelmatif de condities van zich handen en vingers moet lately controeren. Indien somfige van de hierboven vermelde symptomen verschijnen,要去 men onmiddelijk een geneesheer raadplegen.

GEVAAR!

De aanschakelinrichting van

deze machine genereert een elektromagnetisch yeld van beperkte omvang, tot darüber de möglichk-heit op interferentie met de werkking van actieve of passieve medische inrichtingen die op de bediener aangebracht zich, Niet kan uitsluiten, met als gevolg möglichke ernstige risico's voor zich voilighheid. Men raadt waarom aan dat te dragers van dergelijk medische apparaten de geneesheer of de fabrikant van deze apparaten zich raadplegen, vooraleer de machine te gebruiken.

LET OP!

Draag tijdens het werk ge-

paste kledij. Uw Verkoper za u alle nodsige informatie gegen over de meest geschichte veiligheids

LET OP!

Het gebruik van de machine

voor het zagen en snoeien vergt een specifieke op-leiding.

1. CONTROLES UIT TE VOEREN IJDENS HET WERKEN

- Controle van de kettingspanning

Tijdens het werk ondergaat de ketting een progressieve verlenging. De spanning moet dus regelmatig gecontroleerd worden.

BELANGRIJK

Tijdens de eerste gebruiksperi

ode (of na de verranging van de ketting), moetdezetrole vaker uitgevoerd worden, wegens de aanpassing van de ketting.

LET OP!

Werk nicht met een ketting die

te los zit, om geen gevaarlijke situatuies te creeren wanner de ketting uit de geleiders komt.

Om de kettingspanning te regelen, ga te werk zoals aangegeven in Hoofdstuk 5.5.

- Controle van de oliestroom

BELANGRIJK

De machine nicht gebruiken zon

der smering! Het oliereservoir kan bijna volledig leeg zich telkens wanner de brandstof oprakt. Zorg ervoor dat het oliereservoir aangevuld worden telkens wanner brandstof bijgevuld worden.

LET OP!

Zorg ervoor dat het blad en

de ketting goed op hun paats zitten wanner de olietoevoer gecontroleerd worden.

Start de motor, houd het toerental Niet te hoop en controler of de olie van de ketting verspreid wordt zoals aangegeven in de figuur (Fig. 12).

Enkel voor mod. 46 e 52

Kan de oliestroom van de ketting geregeld worden door met een schroevendraaier de regelschroef (1) van de pomp te draaien, onderaan de machine (Fig. 12).

2. GEBRUIKSWIJZEN EN SNIJTECHNIEKEN

Vooraleer de machine voor de eerste keer te gebruiken voor het vellen of snoeien van eenBoom, oefent u best op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

LET OPI!

Tijdens het werk moet de ma

chine alkijd stevig vastgehonden worden met beiden handen, met de rechterhand op het voorste handgrep en de linkerhand op dechterste, onafhankelijk van het feit of de bediener eventueel linkshandig is.

LET OP!

Leg de motor onmiddelijk stil

wonneer de ketting zich tijdens het werk blokkeert. Let-altijd op voor möglichke terugslagen (kickback) wonneer het blad in contact komt met een hindernis.

Een boom snoeien (Fig. 13)

A LET OPI!

Zorg ervoor dat de zone

waarin de takken zullen vallen vrij is.

1. Ga aan de zijde tegenover de af te zagen tak staan.
2. Begin met de laagste takken en werk zo maar de hogere takken toe.
3. Zaag van boven maar beneden, om te voorkomen dat het blad vastraakt.

Een boom vellen (Fig. 14)

A LET OP!

Op hellingen worden altijd ge

werkt stroomopwaarts van deBoom. Zorg ervoor dat de gevelde stam geen schade kan veroorzaken bij het maar beneden rollen.

1. Bepaal de valrichting van de boom rekenig houdend met de wind, de helling van de plant, de positie van de zwaarste takken, het gemakkelijk werken na het vellen, enz.
2. Maak de zone rond de boom vrij en zorg voor een goede steunplaats voor de voeten.
3. Voorzie gepaste vluchtwegen, vrij van hindernissen; de vluchtwegen要去en zich op ongeveer 45^ in de richting tegenover de valrichting van deBoom bevinden en een snelle vlucht van de bediener maar een veiligeplaats maybelukmaken.Deze veilige plaats要去 op een afstand liggen die 2,5 keer de hoogte van de te vellen boom bedraagt.
4. Breng aan de valzijde een inkeping aan met een diepte gelijk aan een derde van de doorsnede van de stam.
5. Zaag de stam aan de tegenoverliggende zichde, iets boven de punt van de inkeping en LAST een "scharnier" (1) van ongeveer 5-10 cm vrij.
6. Zonder het blad te verwijderen, worden de bredte van de scharnier geleidelijk aankleiner gemaakt, tot de boom omvalt.
7. In bijzondere situations of bij een schaarse stabiliteit, kan het vellen voltooid worden door twee wiggen (2)

aan de zichte gegenover de valzijde aan te brengen en met een hamer op de wiggen te kloppen tot de boom omvalt.

• Snoeien na het vellen (Fig. 15)

LET OP!

Let op de steunpunter van

de tak op de grond, aan de mogelijkheid dat die in spanning staat, aan de richting die de tak kan aannemenijdens het zagen en aan de mogelijkke instabilititeit van de boom na het afzagen van de tak.

1. Neem de richting waar waarin de tak in de stam zit.
2. Begin te zagen aan de plooizijde en maak het werk af aan de tegenoverliggende zichde.

Een stam doorzagen (Fig. 16)

Het doorzagen van een stam worden vergemakkelijk door het gebruik van de pal.

1. Steek de pal in de stam, voer een hefboomkracht uit op de pal en LAST de kettingzaag een boogvormige beweging makez odat het blad in het hout kan dringen.
2. Herhaal de handeling meertere keren indien nodig, door het steunpunt van de pal te verplaatsen.

Een stam doorzagen op de grond (Fig. 17)

Zaag tot ongeveer halverwege de diameter, rol de stam en kaak het werk af aan de tegenoverliggende zichde.

Een opgetilde stam doorzagen (Fig. 18)

1. Indien het zagen na de steunpunten (A) plaatsvindt, zaag dan tot een derde van de diameter onderaan en maak het werk af bovenaan.
2. Indien gezaagd worden twee steunpunter (B), zaag dan tot een derde van de diameter bovenaan en maak het werk afangs onder.

3. NA HET WERKEN

Na het werken:

• Schakel de motor uit zoals eerder aangegeven (Hoofdstuk 6).
• Wacht tot de ketting tot stilstand gekomen is en LAST machine afkoelen.
  Draai de bevestigingsbouten van de staaf los om de spanning van de ketting te verminderen.
• Verwijder alle sporen van zaagsel of olieresten van de ketting.
• Indien de ketting erg bevuild is of indien er veel hors op aanwezig is, dient men de ketting te demonteren en deze gedurende enkele uren in een houder te leggen met een bijzonder reinigingsmiddel. Spoel hem vervolgens af in schoon water en behandel hem met een geschikte anticorrosie-spray, vooraleer hem weeer op de machine te monteren.
• Monteer de bescherming van de staaf vooraleer de machine weg te zetten.

A LET OP!

Laat de motor eerst afkoelen

voor het opbergen van de machine in elke willekeurige ruimte. Om het risico voor brand te beperken de machine vrijmaken van zaagsel, takjes, bladeren of overtollig vet; LASTEN recipiennen met snijafval in de ruimte awhile.

8. ONDERHOUD EN OPSLAG

LET OP!

Voor uwveiligheid en die van

de andereen:

• Een correct onderhoud is fondamenteel om in dearend de oorspronkelijke efficientre en gebruiksveiligkeit van de machine in stand te honden.
• Laat bouten en schroeven vastgedraaid zitten om er zeker van teijken dat de machine algijd op een veilige manier gebruiksklaar is
• Gebruik de machine nooit als er onderdelen versluten of beschadigd zich. De beschadigde onderdelen要去en vernieuwd en nicht gerepareerd worden.
• Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit können de

machine beschadigen en+kunnen gevaarlijk+zijn voor de gebruiker.

A LET OP!

Tijdens het onderhoud:

• Haal de kap van de bougie.
  Wacht tot de motor voldoende afgekoeld is.
• Gebruik werkhandschoenen voor het hanteren van het blad en de ketting.
• Houd de bladbeschermingen op hun plaats, tenzij aan het blad zich of aan de ketting gewerkt要去 worden.
• De olie, benzine of andere verruilende materialen nicht in het milieu gooien.

CILINDER EN GELUIDSDEMPER (Fig. 19)

Om brandevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en worden de zone van de geluidsdempper vrijgemaakt van zaagsel, takjes, bladeren of ander afval.

STARTGROEP

Om oververhitting en schade aan de motor te voorkomen, moeten de roosters voor de aanzuiging van de koellucht.altijd schoon en vrij van zaagsel en vuil zijn. Het starttouw要去 verrangen worden bij de eerste tekenen van slijtage.

KOPPELINGSGROEP (Fig. 20)

Houd het deksel van de koppeling vrij van zaagsel en vuil, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correcteer te monteren. Ongeveer elke 30 uren要去 het intern lager gesmeerd worden bij uw Verkoper.

REM KETTING

Controleer regelmatig de efficicntie van de kettingrem en of de metalen band die het deksel van de koppeling omgeeft Niet beschadigd is, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correct wee ter monteren.

KETTINGWIEL

Controleer, bij uw Verkoper, regelmatig de staat van het kettingwiel en verrang het wanner het de aanvaardbare limieten overschrijdt.

Monteer geen neue ketting op een versleten wie en omgekeerd.

SMEEROPENING (Afb. 21)

Verwijder regelmatig de carter (zoals aangegeven in hoofdstuk 4.1), demonteer de staaf en controller of de openings voor de smering van de machine (1) en van de staaf (2) Niet verstopt zich.

PIN VERGRENDELING KETTING

Deze pin is heel belangrijk voor de veiligheid, waar hij voorkomt dat de ketting ongecontroleerde bewegingen maakt in geval van een breuk of loszittende ketting.

Controleer regelmatig de staat van de pin en herstel hem indien hij beschadigd is.

BEVESTIGEN

Controleer regelmatig of alle schroeven en moeren goed aangezet zich en of de handgrepen stevig vastzitten.

REINIGING VAN DE LUCHTFILTER

BELANGRIJK Het is essentieel dat de luchtfilter gereinigd worden, voor de goede werkinq en de levensduur van de machine. Werk nooit zonder filter of meteen beschadigde filter, om geen onherroepelijke schadetoe te brengen aan de motor.

De reining wordt uitgevoerd elke 8-10 werkuren.

- Modellen 36 en 43

Om de filter te reinigen (Afb. 22):

• Verplaats de voorste handbescherming vooruit.
  Draai de schroef (1) los en verwijder het deksel (2).
• Verwijder de sponzen voorfilter (3a) en het filtrelement (3)
• Klop zachtjes gegen het filterelement (3) om het vuil te verwijderen.
• Was de sponzen voorfilter (3a) en het filtrelement (3) indien nodig met warm water met zeep of reinigings-middel of blaas met perslucht.
• Verwijder alle resten van zaagsel en vuiluit de zitting van de filter (4),zorg ervoor dat dit nicht in de zuigpijp (5)terecht komt.
• Hermonteer het filtrelement (3) en de sponzen voorfilter (3a) enkel wanner deze perfect droog�.
  -Hermonteer het deksel (2).

- Modellen 46 e 52

Om de filter te reinigen (Afb. 23):

• Verplaats de voorste bescherming handmatig vooruit.
• Maak de drie zijdelingse veertjes (1) los met behulp van een schroevendraaier en verwijder het deksel (2).
• Verwijder de startknop (3) en verwijder de twee zijde-lingse klemmen (4) met behulp van een tang.

• Verwijder het filtrelement (5) en klop er zachtjes tegen om het vuil te verwijderen, reinig het indien nodig met warm water met zeep of reinigingsmiddel. Indien er perslucht gezruikt worden, moet men de straal van binnen maar buitenRCTEN.

• Verwijder alle resten van zaagsel en vuiluit de zitting van de filter (6),zorg ervoor dat dit Niet in de zuigpijp (7)terechtkommen.
  -Hermonteer het filtrelement (5) enkel wanner het perfect droog is, zorg ervoor dat de twee zijdelingse uiteindes (8) perfect overeenstemmen met deaarbij horendeuitsteeksels van de zitting van de filter.

• Herplaats de twee zichdelingse klemmen (4).
• Hermonteer het deksel (2) en haak de drie veertjes (1) vast.

CONTROLE VAN DE BOUGIE (Fig. 24)

De bougie worden toegankelijk door het deksel van de luchtfilter te verwijderen.

Periodiek worden de bougie gedemonteerd en gereinigd, door eventuele restjes te verwijderen met een metalen borsteltje.

Controleer en herstel de correcte afstand:tussen de elektrodes

Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.

De bougie moet ingeval van doorgebrande elektroden of een beschadigde isolatie, en ieder geval elke 100 werkuren, verrangen worden door een bougie met analoge karakteristieken.

REGELING VAN DE CARBURATOR

De carburator wird in de fabriek geregeld met het oog op de Beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.

Ingeval van slechte prestaties, controllerer eerst of de ketting vrij beweegt en of de sporen van het blad Niet vervormd zich. Wend u tot uw Verkoper voor een controle van de carburator en de motor.

• Regeling van het minimumtoerental

LET OP!

met de motor op het minimumtoerental. Als de ketting beweegt met de motor op zich minimumtoerental, neem dan contact op met uw verkoper om de motor goed af te stellen.

DE KETTING SLIJPEN

LET OP!

Om redenen van veiligheid

en efficientie, is het heel belangrijk dat de snij-inrichtingen goed scherp zich.

Er moet geslepen worden wanner:

• Het zaagsel te veel op stof gegelijk.
• Ermeerkrachtnodigisomtezagen..
• De snede nicht rechtlijning is.
• Er meer trillingen zijn.
• Ermeerbrandstofverbruiktwordt.

LET OP!

noeg is, neemt het risico op tegenslag (kickback) toe.

Indien het slijpen toevertrouwd worden aan een gespecialiseerd centrum, kan dit uitgevoerd worden met speciale apparatuur die zorgt voor een minimale verwijdering van materiaal en een constante slijping van alle snijdende elementen.

De ketting worden "eigenhandig" geslepen met behulp van daartoe bestemde vrijen met ronde doorsnede en een diameter die specifiek is voor elk type van ketting (zie "Tabel Onderhoud Ketting"). Het slijpen vergt een goede handigheid en ervaring, om de snijdende elementen nicht te beschadigen.

Om de ketting te slijpen (Fig. 25):

Zet de motor af, geef de kettingrem vrij en blokkeer het blad stevig met de ketting gemonteerd. Zorg ervoor dat de ketting vrij kan bewegen.
- Span de ketting indien die te los zit.
- MPlaats de vijl in de geleider en breng de vijl in de uitsparing van de tand, waar bij een constante helling wordt behouden naargelang het profiel van het snijdend element.
- Voer slechts enkele passages met de vijl uit en uitsluitend vooruit. Herhaal de handeling op alle snijdende elementen, metdezelfde richting (aar rechts of maar links).
- Keer de positie van het blad om in de klem en herhaal de handeling op de overige elementen.
- Controller of de begrenzende tand nicht voor bij het controle-instrument steekt en vijl het eventuele overtollig materiaal weg met een platte vrij, door het profiel rond te make.
- Na het vijlen worden alle vijlsporen en het vrijstof verwijderd. Smeer de ketting in een oliebad.

De ketting worden verrangen wanner:

• De lenghte van het snijdend element 5 mm of minder bedraagt;
• de spelimg van de schakels op de klinknagels te groot geworden is.

Tabel onderhoud hetting

LET OP!

De kenmerkende gegevens van de ketting en het blad gehomologeerd voor deze matien in de "EG-Konformiteitsverklaring" die met de machine worden geleverd. Om veiligandere types van ketting of blad gebruiken.

De tabel geeft de slijpgegevens voor de verschillende types van kettingen wee, zonder de mogelijkheid om andere kettingen dan de gehomologeerde types te gebruiken.

Steek ketting Niveau duim mm duim mm duim mm		begrenzertand (a) Diameter vijl (d) a		d
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

ONDERHOUD VAN HET BLAD (Fig. 26)

Om een assymetrische slijtage van het blad te voorkomen, moet deze regelmatig omgedraaid worden.

Om de efficientie van het blad in stand te houden, is het noodzakelijk:

• De lagers van de overbrenging (indien aanwezig) te smeren met een daartoe bestemde spuit.
• De inkeping van het blad te reinigen met een schraapstaal (niet meegeleverd).
• De smeeropeningen te reinigen.
• Met een vlatte vrij de braam van de zijkanten te verwijderen en eventuele niveauverschillen:tussen de geleiders te compenseren.

Het blad worden verrangen wanner:

• de diepte van de inkeningkleiner blijdt dan de hoogte van de sleepschakels (die nooit de bodemogen raken);
• de binnenwand van de geleider zodanig versleten is dat de ketting lateraal gaat overhellen.

BUITENGEWONE HANDELINGEN

Elke onderhoudsbeurt die nicht vermeld worden in deze handledieing dient alleen door uw Verkoper uitgevoerd te worden.

Handelingen die uitgevoerd werden in nicht geschikte structuren of door onbekwame Personen doen de garantie verversen.

OPSLAG

Na het werken, worden de machine zorgvuldig vrijgemaakt van stof en vuil en worden de defecte onderdelen gerepareerd of verrangen.

De machine要去 bewaard worden op een drogeplaats, beschermd gegen de weersomstandigheden en met de bladbescherming gemonteerd.

LANGDURIGE PERIODE VAN INACTIVITEIT

BELANGRIJK

Indien men van plan is de ma-

chine langer dan 2 - 3 maanden nicht te gebruiken, moeten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het hervatten van het werk of om permanente schade aan de motor te voorkomen.

Opberging

Alvorens de machine te op te bergen:

• Draai de twee moeren los, demonteer de carter en verwijder de ketting en het blad.
  Ledig het oliereservoir, vul met ongeveer 100-120 cc specifiek reinigingsvloeistof en herplaats de dop.
  -Hermonteer de carter, zonder de moeren vast te draaien.

• Start de machine en houd de motor in versnelling tot het reinigingsmiddel op is.

• Zet de motor op de laagste snelheid om alle brandstof in het reservoir en in de carburator op te gebruiken.

• Verwijder de bougie wanneer de machine afgekoeld is.
• Giet in de opening van de bougie een lepel (verse) olie voor tweetaktmotoren.
  Trek verschillende keren aan de startknop om de olie goed te verdelen in de cilinder.
• Hermonteer de bougie met de zuiger aan het bovenste dood punt (zichtbaar vanuit het gat van de bougie wanner de zuiger aan de eindaanslag gekomen is).

- Hervatten van de activiteit

Wanner de machine weeer gestart wordt:

-Verwijder de bougie.
Trek enkele keren aan de startknop om de overtollige olie te verwijderen.
- Controller de bougie Zoals beschreiben in het hoofdstuk "Controle van de bougie".
-Bereid de machine voor zoals aangegeven in het hoofdstuk "Voor het gebruik".

9. OPSPOREN VAN DEFECTEN

PROBLEMEN MOGELIJKE OORZAAK OPLOSSING
1) De motor start nicht of blijft nicht draaien	- De startprocedure is nicht correct	- Volg de aanwijzingen (zie hoofdstuk 6)
	- De bougie is vuil of de afstand:tussen de elektroden is nicht gespast	- Controller de bougie (zie hoofdstuk 8)
	- Verstopte luchtfilter	- Reinig en/of verrang de filter (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
2) De motor start maar heeft weinig vermogen	- Verstopte luchtfilter	- Reinig en/of verrang de filter (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
3) De motor werkontregelmatig of有多么 geen vermogen bijbelasting	- De bougie is vuil of de afstand:tussen de elektroden is nicht gespast	- Controller de bougie (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
4) De motor geeft teveel rook af	- Verkeerde samenstellungvan hetMZengsel	- Bereid hetMZengsel volgensde aanwijzingen (zie hoofdstuk 5)
	- Brandstofproblemen	- Contacteer uw Verkoper
5) De olie kommt nicht vrij	- Slechte kwaliteit van olie	- Ledig het reservoir, spoel het reservoiren de pijpleidingen met reinigingsvloeistof en verrang de olie
	- Smeeropeningen verzoot	- Reinigen

10. ACCESSORIES

De tabel bevat de lijst met alle möglichke combinaties tussen staaf en ketting, met vermelding van diegene die opelke machine gebrukt hunnen worden, aangegeven met het symbol "

LET OP!

oordeel besluit welke blad en ketting onder de ver

schillende gebruiksomstandigheden te kiezen, toe te passen en te gebruiken, neemt hij dan ook zich de waaruit voortkomende verantwoording op zich voor iedere willekeurige schade die daardoor veroorzaakt worden. In geval van twijfel of geringe kennis van de specificiteit van iedere blad of ketting, moet u contact opnemen met uw eigengerker of met een gespecialiseerd tuincentrum.

Combinations van blad en hetting

Stap BL	AD KETTING Model
Duimen	Lengte Duimen / cm	Breedte Groef Duimen / mm	Code Code		36 43 45	52
3/8" 14"	/ 35 cm 0,050	/1,3mm	118800623/0 4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Prezado CLIENTE,

10.1) Conformiteitsmerk volgens de richtlijn 2006/42/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG
10.4) Referentiemodel van de fabrikant
10.5) Machinemodel
10.6) Seriennummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies

TEKNISKE DATA [1]	Model	36 43	46 52
Maksimale verdier for støy og vibrasjoner (ISO 22868)	dB(A)	98,9	98,9	102,3	101,6
- Måleusikkerhet (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Lydtrykknivå på operatørens øre (ISO 22868)	dB(A)	108,1	108,1	113	113,4
- Måleusikkerhet (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Vibrasjonsnivå (ISO 22867)	m/sec2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4,9
- Måleusikkerhet (2006/42/EG - EN 12096)	m/sec2	0,5	0,5	0,5	0,5
TEKNISKE DATA
Motor (ensylindret, totakts) - slagvolum	cm3	36,3	40,2	45	52
Blanding (bensin/olje))	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Effekt	kW	1,5	2,0	2,2	2,4
Turtall ved tomgang	1/min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maks tillatt turtall uten belastning med montert kjede	1/min	11300	12000	12500	12500
Drivstoffankens kapasitet	cm3	370	370	500	500
Forbruk ved maks effekt	g/kWh	490	410	510	500
Oljetankens kapasitet	cm3	190	190	300	300
Kjededrevets tenner		6	7	7	7
Vekt (med tom tank)	kg	4,2	4,1	4,7	4,7
