LIETOŠANAS INSTRUKCIJA SP 52 STIGA

vispirms mēs gribētu pateikties jums par to, ka izvēlejāties mūsu izstrādājumu un ceram, ka šīs masīr izmantošana sagadas jums priku, un ka tā pilnīgi apmierinās jūsu cerības. Šī rokasgrāmata ir sastādi ar nolūku palidzēt jums labāk iepazīties ar masīnu un efektīvi izmantot to drošības apstaklos; neaizmir par to, ka rokasgrāmata ir neatnemama masīnas sastāvdaṇa, tā ir jatur pie rokas, lai pie tās jebkūr t varētu griezties, un nododot masīnu citām personām, pievienojiet tai šo rokasgrāmatu.

Ši masina ir izstradata un izgavota saska na ar spekë esoso likumdošanu, tā ir droša, ja tãs izmanta nas laikā pilnigi ievero šajā rokasgramata esosos norādijumus (paredzētā lietošana); jebkurs cits lietoša veids vai norādito lietošanas, tehniskas apkopes vai remontdarbu drošibas noteikumu neieverošana tiek uzskatīta par "nepareizu lietošanu" un noved pie garantijas speka zaudešanas un pie jebkuras atbildiba nonemšanas no Razotaja, padarot lietotäju atbildigu par zaudejumiem, kas saistiti ar paša vai trešo pe sonu ipasuma bojajumiem vai gutajam traumam.

Ja jus pamanat nelielas atskiribas starp informaciju šaja rokasgramata un jusu masinu, nemiet vera, kapnarauttas izstradajumu uzlabosanas del šaja rokasgramata esosa informacija var tikt mainita bez ie priekseja bridinajuma un bez pienakuma atjaunot informaciju; tomer, drojas lietoanas nolukos pamatraksturojumi netiek mainiti. Neskaidribu gadijumā sazinieties ar vietjo izplatitaju. Veiksmi darba!

SATURS

1. Galveno sastavdalu izvietojums 2
2. Simboli 3
3. Drošibas noteikumi 4
   4.Mašinas montaža. 7
4. Sagatavošanās darbam.. 8
5. Dzineja iedarbinasana - Lietosana - Apturešana
   7.Mainas lietošana 11
6. Tehniskā apkope un uzglabāsana
7. Traucejumu noversana 1
   10.Piederumi 18

1. GALVENO SASTAVDALU IZVIETOJUMS

GALVENAS SASTAVDALAS

1. Dzineja mezgls
2. Sprud
3. Priekseja rokas aizsardzibas ierice
4. Prieksejais rokturis
5. Aizmugurejais rokturis
6. Kedes bremzesAPA
   6a. Kedes bremzesAPA (tikai modelim 46/52)
7. Sliede
8. Kede
9. Sliedes vaks
10. Pases datum plaksnite

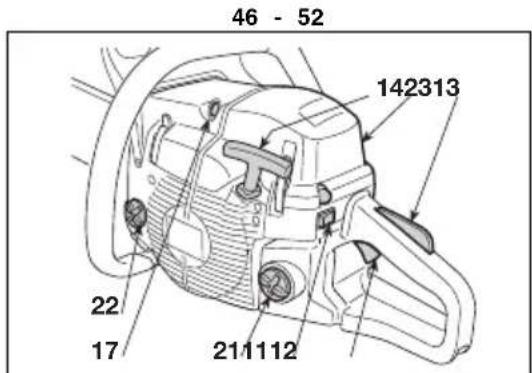

VADIBAS IERICES UN UZPILDE

1. Sledzis dzineja apturešanai
2. Akseleratora vadibas organs
3. Akseleratora blokesana
4. ledarbinasanas rokturis
5. Bagatinataja (Starter) vadibas organs
6. Uzpildes ierices (Primer) vadibas organs

7. Dekompresors (tikai modelim 46/52)

8. Maisijuma tvertnes vacins

9. Kedes ellas tvertnes vacins
10. Gaisa filtra vaks

PASES DATU PLAKSNITE

10.1) Markejums par atbilstibudirektivai 2006/42/EK
10.2) Ražotāja nosaukums un adrese
10.3) Akustiskas jaudas limenis LWA atbilstoši direktivai 2000/14/EK
10.4) Ražotāja pamatmodelis
10.5) Mašinas modelis
10.6) Pases numurs
10.7) Raosanas gads
10.8) Artikula kods
10.9) Izmešu daudzums

Maksimālas trokša un vibracijas vertības [1] Modelim		36 43	46 52
Akustiskā spiediena limenis operadora auslSO 22868)	dB(A)	98,9 98,9 102,3	101,6
- Mērījuma kūda (2006/42/EK - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Izmērītais akustiskās jaudas limenlSO 22868)	dB(A)	108,1	108,1	113	113,4
- Mērījuma kūda (2006/42/EK - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Vibracijas limenis lSO 22867)	m/sec2	7,5 - 6,2	7,5 - 6,2	4,9 - 3	6 5,7 -
- Mērījuma kūda (2006/42/EK - EN 12096)	m/sec	0,5	0,5	0,5	0,5
TEHNISKIE DATI
Dzinejs (viencilindra, divtaktu) - cilindru tilpums	cm3	36,3 40	2 45	52
Maisijums (benzīns/ella)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Jauda	kW	1,5	2,0	2,2	2,4
Apgiezienu skaits minimālā režimā	ymin	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maksimālais piējaujamais apgiezenu skaits bez slodzes ar uzstādītu kedi ymin	ymin	11300	12000	12500	12500
Degvielas tvertnes tilpums	cm3	370	370	500	500
Ipatnejais patēriš pie maksimālās jaudas	g/kWh	490	410	510	500
Ellas tvertnes tilpums	cm3	190	190	300	300
Kēdes zobrata zobi		6	7	7	7
Svars (ar tukšu tvertni)	kg	4,2	4,1	4,7	4,7

[1] UZMANIBU! Vibraciju vertiba ir atkariga no masinas lietoanas veida un no aprikojuma, tadajdi, ta var parsnietg noradito vertibu. Izstradajot drosibas un masinas lietotaja aizsardzibas noteikumus ir jazmanto vibraciju noslodzes novertejums, kas veidojas realos lietoanas apstaklos. Tadejadi, ir janem vera visi daribas cikla posmi, piemeram, izslegsana vai darbiba tuksgaita.

2. SIMBOLI

PASKAIDROJOSI SIMBOLI UZ MASINAS (ja ir)

1) Pirms šis masīnas izmantošanas izlasiet rokasgrāmatu.
2) Sis masinas operators, kas nepartraukti ikdie-na izmanto to normalos apstaklos, var but pa-klauts troksna iedarbibai, kura limenis ir vienads vai ir lielaks par 85 dB (A). Valkajiet aiz-sargkiveri, dzirdes organu aizsarglidzeklus un aizsargbrilles.

11) Maisijuma tvertne
12) Kedes ellas tvertne un ellas sukna regulators (tikai modelim 46/52)
13) Karburatora regulësana
T = minimālo apgriezienu režima
regulësana
(L) = zema ātruma maisijuma regulësana
(H) = augsta ātruma maisijuma regulësana
14) Bagatinataja (Starter) vadibas organs
15) Uzpildes ierices (Primer) vadibas organs

3. DROŠIBAS NOTEIKUMI

A) SAGATAVOSANAS

1) Uzmanigi izlasiet instrukciju. lepazistieties ar masinas vadibas organiem un ar to pareizu lietosanu. lemacieties atri apturet dzineju.
2) Izmantojiet masinu tikai paredzetajam merkiem, proti "sliedes garumam atbilsto sa diametra koku gasa nai, zageisanai un atzaroanai", ka ari koka prieksmetu zageisanai, kuriem ir analogiski raksturojumi. Jebkurs cits lietoanas veids var but bistams un var izraisit masinas - jajumu.

Par nepareizu lietošanu tiek uzskatīts (tikai piēmēra labad, saraksts nav pilns):

-dzivzoga izlidzinasana;
- griesana;
- paliktnu, kärbu un citu iepakojumu zägësana;
- mēbelu vai citu priekšmetu zágešana, kas var saturaḥ naglas, skruves vai CITAS metala detalias;
-galas griesana;
- lietot masinu ka sviru prieksmetu pacelsanai, parvietoanai vai salauzisanai;
- lietosanas laikā bloket masinu nekustigajos balstos.
3) Nekāda gadijumā nepiēlaujiet, lai masūnlu lietotu bērnivai cilveki, kuri nav nepiecesamā limeni iepazinusies ar instrukciju. Vietejā likumdośana var but noteikts minimālais masīnas operatora vecums.
4) Mašinu nedrikst lietot vairak kā viena persona.
5) Nekad neliotojiet mašinu šādos gadijumos:
- ja tuvuma atrodas cilveki, it seviški - běrnì, vai dzīv-nieki;
- ja masinas operators ir noguris vai slikti jutas, k a rivinsir lietojis medikamentus, narkotikas, alkoholu vailielas, kuras pasluktina refleksus un uzmanibu;
- ja lietotajs nespēj stingri turet mašīnu ar abām rokām un/vaï darba laika saglabāt lidzsvaru, stabili stavot uz kajām.
6) Atcerieties, ka operators vai lietotajs ir atbildigs par ne gadijumiem un nejausiem mantas bojajumiem, kuros ir iesaistitas tresas personas vai to manta.

• uzpildisanu veiciet pirms dzineja iedarbinasanas; nelejiet ieksa degvielu un nenoemiet tvertnes vaciu, kamer dzinejs darbojas vai ir karsts;
• ja notiek benzina nopluode, neiedarbiniet dzineju, bet gan attaliniet masinu no vietas, kur izljusi degviela, raugieties, lai nerastos aizdegsanas iespeja, kamer degviela nav iztvaikojusi un benzina tvaiki nav izklidunu nekavejoties noslauciet visu uz masinu un uz zemi izju so benzinu;

beneiedarbiniet masinu degvielas uzpildes vieta;
- izvairieties no degvielas noklusanas uz apgerba; ja ta to-d, mer nokluvusi uz apgerba, pirms dzineja iedarbinasanas pargerbieties;
- vienmér uzstadiet atpakal un labi aizgrieziet benzina tvertnes un glabasanas kannas vacinus.
3) Nomainiet darbnederigus vai bojatus troksna slapetajus..
4) Pirms lietosanas veiciet visparejo mañas pärbaudi, ipasu uzmanibu pieversiet sekojosiem punktiem:
- akteleratora svirai un drošibas svirai ir jakustas brvi un bez parmerīga speka pielietosanas, péc atlaisanas tam automatiski un atri jaatgriežas neitrālajā stavokli;

• ja nav nospiesta drošibas svira, tad akselatora svirai japaliek blokētai;

-dzineja aptureesanas sledzim ir viegli japarvietojas starp stavokliem;
- lai novérstu dzirkstelu raşanos, elektribas vadi, it ipaşi svecces kabelis, nedrikst but bojati, uzvăznim jabut pa-reizi uzstaditam uz svecces;
- masinas rokturiem un aizsargiericem jabut tiriem, saja usiem un stingri piestiprinatiem pie masinas;
- kēdes bremzei jabut ideālajā funkcionalaja un darba stavokli;
- sliedei un kēdei jabut uzstādītai pareizi;
- kēdes spriegojumam jabut pareizam.
5) Pirms darba uzsašanas parliecinieties, ka visas azheargierices ir pareizi uzstaditas.

180^

B) DARBIBAS PIRMS DARBA SAK'SANAS

1) Darba laika ir javalka atbilstoess apgerbs, kas ierobezo lietotaja kustibas.
- Valkajet piegulošus aizsargapgerbus, kuri ir aprikoti pretgriesanas aizsardzību.
- IVelciet kiveri, cimdus, aizsargbrilles, pretputeklu mas-3 kas un zabakus ar pretgriesanas aizsardzibu un ar ne-slido Su zoli.
Dzirdes aizsardzibai izmantojiet prettroksna austinas.
- Nevelciet šalles, halātus, kaklarotas, brivus apgerbus un apgerbus ar karajosām dalam, kuras var iestregt masīne vāi darba viēs osas jos priešmetos.
- Ja jums ir gari mati, tad atbilstoša veidā savaciet tos.
2) UZMANIBU: BISTAMI! Benzins ir arkartigi viegli uz liesmojosa viela.
- uzglabajiet degvielu atbilstošajas kannas, kuras ir ap-stiprinatas šadai lietosanai;
- nesmēkejiet, parvietojot un veicot cites daribbas ar degvielu;
- leni atvertiet tvertnes vaciu, laujot ieksejam spiedienam4) pakapeniski samazinaties;
- uzpildiet degvielu tikai arpus telpas, izmantojot piltuvi;

1) Nedarbiniet dzineju slegtas telpas, kuras var sakraties bistama tvana gaze.
Stradajot gravjos, bedres vai lidzigas vietas, parliecinities, vai ir nodrosinata piemerota gaisa apmaina.
(2) Stradajiet tikai dienas gaisma vai ar labu maksligo ap-gaismojumu.
3) Assumere una posizione ferma e stabile:
- ja tas ir iespejams, censaties nestradat uz mitras vai slidenas virsmas, ka ari uz parak nelidzenas vai slipas virsmas, kura nenodrosina operora stabilati darba un laikā;
inaiizvairieties no nestabilu kapnu vai platformu izmanto'sanas;
- darba laika mašinu nedríkst pacelt augsták par plecu liúz-meni;
- nekad neskrieniet, bet gan ejet un pieversiet uzman-nibu virsmas nelidzenumiem un iespejamu škéršlu klātbūtnei.
g- nestradajiet viens vai parak izoletas vietas, la iespejama negadijuma laikā jums butu vieglik pasaukt paliga.
m) ledarbinot dzineju masinai jabut stingri nobloketai:
- iedarbiniet dzineju vismaz 3 metru attaluma no degvielas uzpildes vietas;

• parliecinieties, ka masinas darbibas radiusa nav citu cithaudet jusu drosbiu. veku; 9) Pirms masinas no

• nevirziet troksna slapetaju un, tatad, izpludes gazi, uz-ka no tās ir nonemtas visas atslēgas un tehniskajai apkoliesmojso vielu un materialu puse: pei izmantojojamie darbariki.

• sekojiet iespejamai prieksmetu izmeisanai, ko izraisa 10) Glabajiet masinu berniem nepieejama vietal kedes kustiba, it ipaşi tai saskaroties ar skersliem vai sveskermeniem.

5) Nemainiet dzineja iestatijumus un neauijiet tam darE) TRANSPORTESANA UN PARVIETOSANA boties paaugstinatu apgriezenu rezima.

6) Nepaklaujiet masinu parmerigai slodzei un neizman- 1) Katru reizi, kad masina ir japarvieto vai jatransporte, ja tojiet maza izmera masinu smagu darbu veiksanai; atbil- rikojas sadi: stosas masinas izmantošana samazina riskus un uzlabo - izslegt dzineju, uzgaidit, kamir kede apstajas, un atdarba kvalitati.

7) Pärbaudiet, vai masinas minimalo apgiezienu režima - uzstadit sleedes aizsargvaku;
kede nikustas, un vai pec paatrinasaanas dzinejs atr at-- nemt masinu vienigi aiz rokturiem un novirzt sliedi pregriezas minimalo apgiezienu režima.

8) Esiet uzmanigs, lai sliede specigi neuzdurtos sves- 2) Parvietojot masinu uz transportlidzekla, ta ir janovietokernenim, ka ari uzmanieties no izlidojsiem prieksmet- tai, lai ta nevienam neraditu bistamibu, un stingri japiestiem, kuri var rasties kedes kustibas del. tiprina, lai izvairitos no masinas apgasanas, kas to var sa

9) Apturetdzineju:

-vienmér, kad masina tiek atstata bez uzraudzibas.

• pirms sākat pārbaudit, tīrīt vai veikt CITas darbības ar sinu;

• kad asmens ir uzduries sveskermenim. Pärbaudiet, vai masinai nav radusies bojajumi un veiciet nepiecesamo remontu, pirms atsakat to lietot;

• ja masina sak specigi vibret (nekavejoties nosakiet vibraciju celoni un veiciet nepiecesamas pärbaudes specializētajā servisa centra).

-kadmasina netieklietota.

11) Sargieties no putekliem un skaidam, kas rodas zagesan laika kedes kustibas rezultata.

3) Laujiet dzinejam atdzist, pirms novietojat masinu jebkādā telpa.

4) Lai samazinatu ugunsgreka risku, sekojiet tam, lai uz dzineja, uz izpludes troksna slapetaja un benzina uzglabašanas vieta nebutu zagskaidu, zaru, lapu un smeres atlieku; neatstajiet telpa tvertnes ar griesanas atkritumiem.

5) Ja jaztukso tvertne, dariet to arpus telpam un ar atdzisusu dzineju.

6) Veicot jebkadas darbibas ar griezejierici, velociet darba cimdus.

7) Sekojiet tam, lai kede butu uzasinata. Visas ar kedi un ar sliedi veicamas darbibas prasa ne tikai specifikas zinaesanas, bet ari spezialo darbariku izmantoisanu, lai to varetu izpildit saskaanar pienemtajam normam; drosi-bas nolukos so darbubu veiksanu tiek rekomendets uzticet vietejam izplatitajam.

8) Drośibas nolūkos, nelietojiet masīnu, ja tās deta-las ir nodilušas vai bojatas. Bojatas dalas ir jā-nomaina, nekādā gadijumā tās nedrikst labot.lzmantojiet tikai originalas rezerves dalas.

Neatbilstošas kvalitătes dalas var sabojat masinu un ap-

Ma-AR KEDES ZAGU DROSBU SAISTITI BRIDINAJUMI

Kamer kedes zagis darbojas, sekojiet tam, lai visas kedes kermena dalas atrastos talu no zobkedes. Pirms kedes zaga iedarbinanasanas, parliecinieties, vai zobkede ne ar ko nesaskaras. Neuzmanibas brdis kedes zaga izmantoanas laika var izraisit apgerba vai kermena dalu iepisanos zobkede.

• Ar labo roku visu laiku jatur aizmugurejo rokturi, bez ar kreiso roku - prieksejo rokturi. Nekada gadijumā nedrikt mainit rokas vietam, turot kedes zagi ot-radi, jo tas paaugstina traumu guşanas risku.
• Izmantojiet aizsargbrilles un dzirdes organu aizsarglidzeklus. lesakam lietot CITas galvas, roku unkti, kaju aizsarglidzeklus. Piemerotu aizsargterpu valka-sana samazina kermena traumesanas risku, ko var izraisit lidojosas skaidas vai nejausa pieskarsanas pie zaga zobiem.
• Nelietojiet kedes zagi, kameresat kokai. Kedes zaga iedarbinasana, atrodoties kokai, var izraisit miesas bo-jajumus.
• Vienmér sekojiet tam, lai kajam butu pareizs atbalsts un darbiniet kedes zagi tikai atrodoties uz cietas, drojas un lidzenas virmas. Stavot uz slideñas vai nestabillas virmas, piemeram, kapnem, var zaudet lidzsvaru un kontrli par kedes zagi.

Zagjot nospiegotu zar, ir jauzmanas no atsitiena riska. Samazinoties koka skiedru spriegojumam, nospiegotais zars atbrivojas un var trapit operatoram un/vai izraisit kontroles zaudeesanu par kedes zagi.

• Zäegjot krumus un nelielus kokus esiet arkartigi uzmanigs. Nelieli atgriezumi var iestregt zobkede un izldot jusu virziena, kā rezultata var zaudet lidzsvaru.

• Transportejot kedes zagi, turiet to aiz prieksejaroktura, izsledziet to un turiet talu no kermena. Transportejot vai noliekot kedes zagi glabasana, et vienmér ir jauzstada sleedes vaks. Pareiza apiesanasar kedes zagi samazina nejausas pieskarstanas pie kustigas zobkedes risku.

• leverojiet noradijumus par ello'sanu, kedes spriegojumu un rezerves dalam. Nepareizi nospriegota un ieellota kede var saplist, kas paaugstina atsitiena risku.

• Sekojiet tam, lai rokturi butu sausi, tiri un uz tiem uzmanigi izlasit šajā rokasgrāmata izklastitos ar drošibu nebūtu ellas un smervielas traipu. Ja uz rokturiem ir saistitos bridinajumus un lietoşanas noradijumus; smerviela vai ella, tie ir slideni, kas var izraisit kontroles patrenéties uz balkiem, kas atrodas uz zemes vai stezaudeşanu.

• Zäegjet tikai koka materialus. Nelietojiet kedes zagi neparedzétiem merkiem. Piemēram: nelietojiet kedes zagi plastmasas, būvniecibas materialu un citu prieksmetu, kas nav izgatavoti no koka, zäeg

Šanai. Kedes zaga lietosana merkiem, kuri atskiras no noraditajiem, var izraisit bistamas situacijas.

Dakasgramatas teksta dazi paragrafi, kuros ir izklastita.
daisi svariga informacija, ir apzimeti ar dazadas pakapes.
dazimejumiem, tiem ir sada nozime:

G) ATSITIENA IEMESLI UN TAO NOVERSANAS PASAKUMI OPERATORAM

PIEZIME

Atsitiens var rasties, kad sleedes gals pieskaras kadam prieksmetam vai, kad zobkede iesprust iezagejumā. VaJa kedes gals saskaras ar kadu prieksmetu, tad noteiktos gadijumos to specigi atmet preteja puse, lidz ar to sleede asi parvietojas uz augsu un operatora virziena.

vai

Sliedes augsdalias zobkides iesprusana var izraisit zobkides asu atmeisanu operatora virziena.

Viena no šim reakcjām var izraïsit kontroles zaudešanu
par zāgi, kas var novest pie smagu traumu gūsanas. N
drikst palauties tikai uz drošibas iericem, ar kuram ir ap
rikots zāgis.

e

SVARIGI

Satur precizejumus vai skaidro

jumus ieprieks izklastitai informacijai ar noluku nesabojat masinu vai neizraisit zaudejumus.

Zaga lietotajam ir javeic dazadi pasakumi, lai noverstu negadijumu vai traumeisanas risku zageesanas laika. Atsiens rodas zaga nepareizas lietoisanas rezultata vai nepareizu darba proceduru vai darba apstaklu del, no ta ivzairities, ieverojot zemak izklastitos piesardzibas pasakumus:

A

UZMANIBU!

Noradijumu neieverosanas

Bogadijuma pastav traumu gusanas risks operatoram un tresajam personam.

• Ciesi turiet zagi ar abam rokam tā, lai ikskis un pa-rejie pirksti aptvertu kedes zaga rokturus, un novietojiet savu kermeni un rokas tadā stavokli, kas laus jums izturet atsitiena speku. Operators var kon-trolet atsitiena speku, ieverojot attiecigus noradijumus. Neatlaidiet kedes zagi.
• Neizstiepiet rokas parak talu un nezagejiet virs plecu limena. Tas laus izvairities no nejausas saskar-sanas ar uzgali un laus labak kontrolet kedes zagi neparedzetajas situacijas.
• Lietojiet tikai razotaja noraditas sleedes un kedes. Neatbilstosas rezerves sleedes un kedes var izraisit kedes plisanu un/vasitienus.
• leverojiet ražotaja noradijumus par kedes zaga asinasaun un tehnisko apkopi. Dziluma limena sa-mazinašanas var paaugstinat atsitiena risku.

A

BISTAMI!

Noradijumu neieverosanas

gadijuma pastav smagu traumu guusanas risks operatoram un tresajam personam ar letala iznakuma bistamibu.

H) MOTORZAGA LIETOŞANAS PANEMIENI

Vienmér ieverojiet ar drošibu saistitus bridinajumus un izmantojiet veicamam darbam vispiemerotakos zagešanas panemienus, saskaar lietosanas rokasgramata izklastitajiem noradijumiem un piemeriem (sk. 7. nodalu).

J) PADOMI IESACEJIEM

Pirms pirmā darba veikṣanas, kas saistīts ar koka gāṣanu vai atzaroṣanu tiek rekomendēts:

4. MASINAS MONTAZA

SVARIGI

montetu sliedi un kedi, bet maisijuma un ellas tvertnes ir tuktas.

Uzstadiet sliedi (4), iespraužot tapskrüves grep un nospiežot sliedi masinas korpusa aizmugures dalas virziena (2. zim.)

UZMANIBUI!

Izpakosana un tas mon-uz lidzenas un cietas virsmas,

tza ir japabeidz uz lidzenas un cietas virsmas, ir jabut pietiekosi daudz vietas gan masinas, gan iepakojumu parvietoisanai, lietojot tikai piemerotus piederumus. lepakojuma materali ir jautilize saskaar speka esoso vietelo likumdoisanu.

• Uzstadiet kedi apkart vilksanas zobratam un gar sleedes vadotnem, ieverojot parvietoanas virzenu (3. zim.); ja sleedes gala ir uzstadits atas, griesanas zobrats, sekojiet tam, lai kedes vilkkanas cilpas pareizi ieietu zobrata dobumos.

• Parbaudiet, vai kedes spriegotaja rapa (5) ir pa-reizi iesprausta atbilstošajā sliedes atverē; pretējā gadijumā ar skruvgrieža palidzibu noregu-lejiet kedes spriegotaja skruvi (6), lai rapa pilnigi ieetu atverē (4. zim.).

UZMANIBU!

Veicot darbus ar sliedi un

kedi vienmer velciet izturigus darba cimdus. Pieversiet ipasu uzmanibu sleedes un kedes montazas laika, lai nesamazinatu masinas dro-sibu un efektivati; saubu gadijuma szinieten ar vieteko izplatitaju.

Uzstadiet karteri, nepievelkot uzgrieznus.

Atbilstosi noregulejiet kedes spriegosanas skruvi (6) lidz kedes spriegojums ir pareizs (5. zim.).

Pirms sleedes uzstadisanas parliecinieties, ka kedes bremze nav ieslegta; to var panakt, pilnigi pavelkot uz aizmuguri prieksejo rokas aizsardzibas ierici, masinas korpusa virziena.

• Turot sliedi paceltu, pievelciet lidz galam kartera uzgrieznus, izmantojot komplektacija ietilpsto so atslegu (6. zim.).

Pärbaudiet kedes spriegojumu. Spriegojums ir pareizs, ja pec kedes satversanas sleedes vidu vilksanas cilpas neiziet no vadotnes (7. zim.).

UZMANIBU!

Visu operaciju veiksanas

laikā dzinejam jabut izslēgtam.

• Ar skruvgrieza palidzibu pagrieziet kedi gar vadotnem, lai parliecinatos, ka kedes kustiba no-tiek bez parmeriga speka pielietosanas.

1. SPRUDA MONTAZA

(ja tas netika uzstadits rupnica)

• Atskruvejiet uzgieznus (1) un nonemiet sajuga karteri (2).
• Piestipriniet sprudu (3) pie masinas korpusa, izmantojot divas komplektacija ietilpstosas skruves (4) (1. zim.).

2. SLIEDES UN KÉDES MONTAZA

• Atskruvejiet uzgieznus un nonemiet sajuga kar-teri, lai pieklutu vilksanas zobratam un sleedes lig-zdai (2. zim.)
• Iznemiet divus plastmasas spraislus (3); sie spraisli ir nepiecesami tikai iepakotas masinas transporteisanai un pec tam tos nedrikt izmantot (2. zim.).

5. SAGATAVOSANAS DARBAM

1. MAISIJUMA SAGATAVOŠANA

Ši masīna ir apríkota ar divtaktu dzineju, tatad jāizmanto ar benzīna un ellas maisijumu.

Tabula ir noradits benzina un ellas daudzums, kurša ir jaizmanto maisijuma sagatavosanai, atkaribā no jaizmantojamas ellas tipa.

SVARIGI

benzinu tiek bojats dzinejs un tas noved pie garantijas speka zaudeşanas.

SVARIGI

degvielu un smervielas, lai saglabatu daribbas rak sturojumus un garantetu mehanisko dalu ilgu kalposanas laiku.

Benzins Sintētiskā ellà 2-Taktu
litri litri c m		3
1 0,02	20
2 0,04	40
3 0,06	60
5 0,10	100
10	0,20	200

- Benzina raksturojums

Izmantojiet tikai svinu nesaturošu benzūn (ekologiski tīrs benzīns), kura okṭānskaitlis nav zemāks par 90.

SVARIGI

tieksme veidot nogulsnes kanna, ja to glaba ilgak par 2 menešiem. Vienmér izmantojiet svaigu benzin!

Lai sagatavotu maisijumu:

• lelejiet piemērotajā kanna apmēram benzīna apjoma pusi.
• Pievienojiet visu ellu, saskaña ar tabulas datiem.
• lelejiet benzina atliku so dalu.
  -Aizverietvaciu unenergiskisakratietkannu.

Ellasraksturojums

Izmantojiet tikai augstas kvalitates sintetisko ellu, kura ir paredzeta divtaktu dzinejiem.

Pie vietēj izplāṭīta jus varat iegādāties ellas, kuras ir paredzētas ši tipa dzinejam un nodrošina tā labaku aizsardzību.

So ellu izmantošana lauj izveidot 2% maisijumu, kas sastāv no 1 ellas dalas uz katram 50 benzinaDSLAM.

SVARIGI Maisijums ir paklauts novecošanai. Negatavojiet parak lielu maisijuma daudzumu, lai izvairitos no nogulşnu veidosanās.

SVARIGI

SVARIGI Maisijuma un benzina kan-nam jabut atskirigam un attieci gimarketam, lai nesaiauktu t as lietoanas laika.

SVARIGI

Periodiski tirt benzina un vaktu iespejamas nogulsnes.

DEGVIELAS UZPIILDISHANA

- Maisijuma sagatavošana un uzglabăšana

BISTAMI!

Benzins un maisijums ir uzliesmojosas vielas!

• Uzglabajiet benzinu un maisijumu degvielai paredzetajas kannas drosas vietas, kuras atrodas talu no siltuma avotiem un atklatas liesmas.
• Neatstajiet kannas berniem pieejamas vietas.
• Nesmekejiet maisijuma sagatavoanas laika un izvairieties no benzina tvaiku ieelpoanas.

BISTAMI! Nesmekejet uzpildisanas laikau un izvairieties no benzina tvaiku ieelposanas.
BISTAMI! Uzpildisanu veiciet pirms dzineja iedarbinasanas; nelejet ieksa degvielu sun nenonemiet tvertnes vaciu, kamer dzinejs darbojas vai ir karsts.
UZMANIBU! Uzmanigi atveriet kannas vacinu, jo tās iekspuse varëja rasties spiediens.

Pirms uzpildisanas:

• Energiski sakratiet maisijuma kannu.
• Novietojiet masinu uz horizontalas virsmas, lai butu stabila stavokli un lai tvertnes vacins atrastos augspuse.
• Notiriert vertnes vaciu un zonu apkart tam, lai-zpbaraudit, vai rokturi ir labi piestiprinati; vairitos no netirumu noklusanas tvertne uzpildes- parbaudit kedes bremzes efektivati. laika. -parbaudiet kedes spriegojumu.
  -Uzmanigi atveriet tvertnes vaciu, lai pakapeniski samazinatu spiedenu. Uzpildes laika izmantojiet piltuvi, neuzpildiet degvielu lidz malai.
• parbaudit, vai gaisa filtrs ir tirs;
  tā parbaudīt, vai masīnas rokturi un aizsargierīces ir tīras, sausas, pareizi uzstādītas un cieši piē-stiprinātas pie masīnas;
  i-izparbaudit, vai rokturi ir labi piestiprinati; s- parbaudit kedes bremzes efektiviti.

• parbaudiet kedes spriegojumu.

• parbaudit, vai kede ir uzasinata un uz tās nav bojāmu pazimju;

5. KÉDES SPRIEGOJUMA PÁRBAUDE

UZMANIBU!
vaciu, piegriežot

Vienmér aizveriet tvertnesto lidz galam.

UZMANIBU! Visu operaciju veiksanas laika dzinejam jabut izslegtam.

UZMANIBU! visu uz masinu u neiedarbiniet dzin nav izklidusi.

Nekavejoties noslauciet

• Palaidiet valigak kartera uzgrieznus, izmantojot komplektacija ietilpsto so atslegu (6. zim.).

un Atbilsto noregulejiet kedes spriegosanas skruvi (6) lidz kedes spriegojums ir pareizs (5. zim.).

• Turot sliedi paceltu, pievelciet lidz galam kartera uzgrieznus, izmantojot komplektacija ietilpsto so atslegu (6. zim.).

KEDES SMERVIELA

SVARIGI Izmantojiet tikai motorzagiem paredzeto ellu vai motorzagiem paredzeto adhezivo ziedi. Neizmantojiet ellu, kas satur netirumus, lai neaizsprostotu tvertnes filtru un neatizeniski nasabojatu ellas sukni.

SVARIGI

Kedes ieellosanai paredzeta

ella ir paklauta biologiskajai sadrupsanai. Minera-ellas vai motorellas izmantošana ieverojami pie-sarno apkartelo vidi.

Labas kvalitates ellas izmantošana ir loti svarga griesanas elementu efektivai ellosanai; izlietota va sliktas kvalitates alla pasluktina ieellosanu un samazina kedes un sleedes kalposanas laiku.

6. KÉDES BREMZES PÁRBAUDE

Šī masīna ir aprikota ar drošības bremzěšanas systēmu.

Ja darba laika, sleedes uzgalim nejausi saskaroties ar skkersli, veidojas atsitiens, kura laika icerice strauji parvietojas augsup un roka atduras pret prieksejo aizsardzibu. Saja gadijumabremze blokekedes kustibu un ta ir manuali jaatbloke, lai izslegtubremzi.

Šo bredzi var iedarbinat ari manuali, nospiéžot uz priekšu priekšejo aizsargierici. Bremzes atbrivošanai pavelciet priekšejo aizsargierici roktura virizienā lidz bus dzirdams klikskis.

Lai parbauditu kedes bremzes efektiviti ir javeic sadas daribhas:

Tiek rekomendets vienmér pilnīgi uzpildit ellas tver
tni (ar piltuves palidzību) katru reizi, kad tiek uzpi
dīta degviela; nemot vērā to, ka ellas tvertnei ir iz
velets tads tilpums, lai degviela beigtos pirms ellas
sāda veida var izvairities no riska, ka masīna tiek
darbinata bez ellas.

il- ledarbiniet dzineju un ciesi satveriet rokturi ar iiz-abam rokam
as,Pavelciet akselatora vadibas sviru, lai kede k uzsaktu griezties, un nospiediet bremzes sviru uz prieksu, izmantojot kreisas rokas plaukstas mugurpusi. Keei ir momentani jaapstajas.

• Pec kedes apstasanas nekavejoties atlaidiet ak-seleratora sviru.

• Atlaidiet bremzi.

4. MASINAS PARBAUDE

Pirms darba saksanas ir javeic sadas daribas:

• iepildiet maisijumu un ellu attiecigajas tvertnes;
• pārbaudit, vai uz masīnas un sliedes nav izloc zijusos skruvju;

UZMANIBU! Neizmantojiet masinu, ja kedes bredze nedarbojas pareizi un sazinieties ar vietelo izplatitaju, lai veiktu nepieesamas pbaraudes.

6. DZINEJA IEDARBINÅSANA - LIETOSANA - APTUREŠANA

DZINEJA IEDARBINASANA

UZMANIBU!

Dzinejs ir jiaedarbina vis

maz 3 metru attaluma no degvielas uzpildisa nas vietas.

Pirms dzineja iedarbinas:

-Uzstadiet masinu stabila stavokli uz zemes.
- Nonemiet sliedes aizsargvaku.
- Parliecinieties, ka sleede nepieskaras zemei un citiem prieksmetiem.

Auksta dzineja iedarbinasana

PIEZIME

Par "auksto" tiek uzskatīta

iedarbinasana, kura tiek veikta vismaz pec 5 minutekturis tiek vairakkart pavilkts, kamer bagatinatajs em pec dzineja apturesanas vai pec degvielas uzir iesegtis, tas var appludinat dzineju un to var but pildisanas. gruti iedarbinat. Gadijumā, ja dzinejs tiek appludi

Lai iedarbinatu dzineju (8. zim.):

BISTAMI!

Nekādā gadijumā neie

darbiniet motorzagi, metot to uz leju un turot iedarbinasanas auklu roka. Tads iedarbinasanas veids ir arkartigi bistams, jo jus pilnigi zaudejat kontrlipar ieri un par kedi.

SVARIGI

Lai izvairitos no auklas pär

truksanas, neizvelciet auklu tās pilna garumā, nelaujiet tai pieskarties auklas vadiklas atveres malai un pakapeniski atlaidiet rokturi, nelaujot auklai ieiet ieksa nekontroljama veida.

1. Uzstadiet gaisa värsta rokturi (2) atpaka; par pareizas pozicijas sasniegšanu liecina sarkanastapas (2a) iznaksana.
2. Velreiz pavelciet iedarbinasanas rokturi, lidz dzinejs sak vienmerigi darboties.

PIEZIME

Ja iedarbināsanas auklas

utekturis tiek vairakkart pavilkts, kamr bagatinatajs zir ieslegts, tas var appludinat dzineju un to var but gruti iedarbinat. Gadijuma, ja dzinejs tiek appludinats, nonemiet sveci un viegli pavelciet iedarbinasanas auklas rokturi, lai novaktu degvielas parpalikumu; tad nozavejet sveces elektroduus un uzstadiet to atpaka! dzinejara.

1. Parliecinieties, ka ir ieslēgta kēdes bremze (priekšējā rokas aizsardzības ierice ir nospiesta10. Tikko dzinejs ir iedarbinats, uz tsu laiku ieslēuz priekšu).
2. Uzstadiet sledzi (1) stavokli «START».
3. lesledziet starteri, pavelkot rokturi (2) lidz galam.
4. Nospiediet uzpildes ierices (primer) pogu (3)

vismaz 5 reizes, lai veicinatu aizdedzi karburatora.

SVARIGI

Nelaujiet dzinejam darbodies

augstu apgriezenu rezima, kamir ieslegta kedes

1. Nospiediet dekompressora pogu (4 - tikai mo-bremze; tas var izraisit sajuga parkarsejumu un delim 46 un 52); rezultata ierie izslegsies urbojumu.

poga automatiski atgriezisies sakkumpozicijauzreiz pec dzineja iedarbinasanas.

1. Piespieiediet mašinu pie zemes, stingri turot to a roktura ar vienu roku un ieliekot kaju aizmugurejā rokturi, lai nezaudetu kontroli iedarbinasanas laikā (9. zim.).

2. Laujiet dzinejam darbodies minimalo apgrie-az zienu rezima vismaz 1 minuti pirms sakat lie-tot masinu.

Karsta dzineja iedarbinasana

UZMANIBU! Ja mašina netiek stingri

tureta, dzineja grudiens var izraisit operatora lidzsvara zaudeesanu vai novirzit sliedi skersla vai operatora puse.

1. Lenam pavelciet iedarbinasanas rokturi uz 10 - 15 cm, lidz bus jutama noteikta pretestiba, tadenergiski pavelciet to dazas reizes, lidz dzinejabus dzirdami pirmie spradzieni.

UZMANIBU!

Nekādā gadijumā neapti

niet iedarbināsanas auklu apkārt rokai.

Ja rodas grutibas:

Pavelciet gaisa värsta rokturi (2) lidz galam atpaka! lidz iznak arara sarkanā rapa (2a).
- Velciet iedarbināsanas auklas rokturi, lidz dzinejs sāk vienmerīgi darboties.
- Tikko dzinejs ir iedarbinats, uz isu laiku iesledziet akseleratoru, lai atslegtu bagatinataju un laidzinejs darbotos minimalo apgriezenu reizma.

DZINEJA IZMANTOSANA (10. zim.)

SVARIGI

Pirms akseleratoradaarbina

sanas vienmér izslédziet kedes bredmi, pavelkotsviru operatora virziena.

ARIGI

Masinas pimo 6-8 stundu

lietošanas laikā izvairieties no dzineja darbināsanas maksimalo apgriezenu režima.

Kedes atrumu var mainit ar akteleratora regulatora (1) palidzibu, kas atrodas uz aizmugureja roktura (2).

DZINEJA APTUREŠANA (10. zim.)

Lai apturetu dzineju:

Akseleratoru var iedarbinat tikai ja tai paša laikā ir nospiesta blokešanas svira (3).

• Atlaidiet akteleratora regulatoru (1) un laujiet dzinejam dazas sekundes darboties minimalo apgriezenu rezima.

No dzineja kustiba tiek nodota kedei ar centreb-dzes sajuga palidzibu, kas novers kedes kustibu, kad dzinejs darbojas minimalo apgriezenu rezima.

-Uzstadiet sledzi (4) stavokli 工 STOP

UZMANIBU!

Neizmantojiet masinu, ja

kede kustas, kad dzinejs darbojas minimalo apgriezenu rezima; šaja gadijuma jasazinās ar vietelo pärstavi.

UZMANIBU!

Pec akseleratora uzstadi

sanas minimalo apgriezenu rezima, kede da-zas sekundes var turpinat kusteties.

Pareizs darba atrums tiek sasniegts, kad aksele ratora regulators (1) ir nospiests lidz galam.

SVARIGI

Ja mašūn u neizdodas izslegt,

iesledziet gaisa varstu, lai apturetu dzineju, appludinot to, un nekavejoties szinieties ar pardeveju, lai noskaidrotu problemas celoni un salabotu masinu.

7. MAŠINAS LIETOSANA

SVARIGI

Atcerieties, ka nepareizā vei

dā izmantojams motorzāgis var but par traucekli tam personam un tam var but ieverojama ietekm uz vidi.

Ar cienu izturieties pret citiem cilvekiem un pret apkartelo vidi:

drosibas apstaklos. Izmantojiet vibraciju slapejosus cimdus. Visi augstak noraditie bridinajumi nevar pilniba noverst Reino fenomenu vai karpala kanala sindromu. Tadejadi, personam, kuras ilgi izmanto so masinu, tiek rekomendets periodiski parbaudit roku un pirkstu stavokli.

Ja parādās kādi no augstāk minētajiem simptomiem, tad nekavejoties sazinieties ar ārstu.

• Izvairieties no masinas lietosanas tada vieta unstu. laikā, kas var traucē citiem.
  Rupigi ieverojiet vietelo likumdoisanu, kas attiecas uzplausanas atkritumu sparstradi.
  Rupigi ieverojiet Vietejo likumdoisanu, kas attiecas uz ellu, nodiluso dalu vai jebkuru citu vide,nedraudzigu prieksmetu sparstradi.
• Darba laika noteikts kedes ellas daudzums no-klust vide; tadejadi, lietojiet tikai sim lietosanas veidam paredzeto ellu, kas paklauta biologiskajai sadrupsanai.
  Lai izvairitos no ugunsgreka riska, neatstajiet masinu ar karsto dzineju blakus sausam lapam vai zalei.

BISTAMI!

Sis masinas iedarbinasa

nas iekarta veido vaju elektromagnetiskolauku, bet tas tik un ta var ietekmet aktivo unpasivo implanteto medicinisko iceru daribubutas var radit nopietnus draudus veselibai. Tadejadi, sadu medicinisko iceru lietotajiem iesakam pirms masinas lietoanas konsultetesar ararstu vai icerces ražotaju.

UZMANIBU!

Darba laika velciet atbil

stosu apgerbu. Vietejs izplatitajs var smiegt informaciju par piemeroiem aizsarglidzekliem negadijumu noversanai, laigantetu darbu

UZMANIBU!

Masinas izmantošana koku

gāsanai un atzarošanai prasa specialu sagatavošanu.

1. DARBA LAIKA VEICAMAS PARBAUDES

- Kēdes spriegojuma pārbaude

Darba laika kede ir paklauta pakapeniskai izstiep sanai, tadelirbiezi japarbauda taspiregojums.

UZMANIBU! Darba laikā masina visu laiku ir stingri jatur ar abam rokām, ar labo roku satverot prieksejo rokturi un ar kreiso roku - aizmugurejo rokturi, neatkarigi no tā, vai operators ir vai nav kreillis.

SVARIGI

Uzsakot 1erices lietosanu

(vai pēc kēdes nomainas) parbaudes ir jāveic bie Žak kēdes izstiepsanas del.

UZMANIBU! Ja darba laika kede lesprust,nekavejoties apturiet dzineju.Visu laikuesiet uzmanigs pret atsitenu, kas var rasties,ja sliede saskaras ar skersli.

UZMANIBU!

Neizmantojietmasinu,ja

kēdes spriegojums nav pietiekoss, lái nerasosts bistamas situacijas gadijuma, ja kēde izies no vadotnēm.

Koka atzarošana (13. zim.)

UZMANIBU! Parliecinieties, ka zaru krisanas zona ir attirita.

Lai noreguletu kedes spriegojumu sekojiet 5.5. nodalias noradijumiem.

- Ellas plūsmas pārbaude

1. Staviet zagejamajam zaram preteja puse.
2. Sāciet ar viszemākajiem zariem, tad turpiniet zāgēt zarus, kas atrodas augstak.
3. Zagejiet no augsas uz apaksu, lai izvairitos no sleedes iesprusanas.

SVARIGI

Neizmantojiet masinu bez el

las! Ellas tvertne var gandriz pilnigi iztukstotes katru reizi pec degvielas pilnas izlietoanas. Uzpildiet ellas tvertni katru reizi kad jus uzpildat motorzaga degvielas tvertni.

• Koka gāśana (14. zim.)

UZMANIBU!

Ellasplusmasparbaudes

laika parliecinieties, ka sliede un kede ir labi uzstaditas.

UZMANIEU! Ja virsma ir slipa, tad darba laikā vienmer ir jastāv virs koka un ir japärliecinās, ka péc gāşanas koka stubrns nevar izraisit bojājumus rites rezultātā.

ledarbiniet dzineju, turiet to uz videjo apgriezenu rezima un parbaudiet, vai kedes alla tiek izsmidzi-1-nata, ka ir attelots zimejuma (12. zim.).

Tikai modelim 46 un 52

Kedes ellas plusmu var regulet, izmantojot skruvgriezi ar specialas sukna reguleesanas skruves (1) palidzibu, kas atrodas masinas apakspuse (12. zim.).

i1. Nosakiet koka gāsanas virzenu, nemot vērā vēju, koka slipumu, smagaku zaru izvietojumu, darba ertibu pēc gāsanas utt.

1. Atbrivojiet zonu apkart kokam un parliecinieties, ka jusu kajas ir labi atbalstitas.
2. Sagatavojiet atbilstošu atiesanas celu uz kura nav škērslu; atiesanas celam jabut sagatavotam 45^ lenki koka krisanai pretejā virziena un izmantojot to operatoram jaspēj noklut droša zona, kas atrodas apmēram 2,5 zagejamā koka augstumu attaluma.
3. No krisanas puses izpildiet gāsanas iezāgējumu, kura dzilums vienāds ar stumbra diametra vienu tresdalu.
4. Nozagejiet koku no或其他puses nedaudz augstak par iezagjuma apaksjo malu, atstajot apmeram 5-10 cm lielu "sarniru" (1).

2. LIETOSANAS KARTIBA UN ZAGESANAS TEHNIKA

Pirms pirmā darba veikšanas, kas saistīts ar koka gāšanu vai atzarošanu tiek rekomendēts patre- 6. neties uz balkiem, kas atrodas uz zemes vai ste-kiem, lai labak iepazitos ar masinu un ar piemero tu zagësanas tehniku.

1. Neizvelkot sliedi pakapeniski samaziniet šarnirara biezumu, lidz koks saks krist.
2. lpaños apstaklos vai nepietiekamas stabilitates gadijumā gāsanu var veikt, iespražot kīlus (2)

krisanai preteja puse un sitot kilus ar amuri lidz Pacelta stumbra zagehana (18. zim.) koks saks krist.

• Koka atzarošana pēc gāšanas (15. zīm.)

UZMANIBU!

Pieversiet uzmanibu zara

atbalsta punktiem uz zemes, iespejai, ka tas ir saspriegts, iespejamam zara virzienam zagesanas laika un iespejamai koka stabilitates zaudeesanai pec zara nozagesanas. 3.

1. Ja zagejums tiek veiks malarpus balstiem (A), iezagejet stumbru no apaksas uz vienu tresdalu diametra un papeidziet zagesanu no augsas.

2. Ja zagesana tiek veikta starp diviem atbalsta punktiem (B), izagejiet stumbru no augsas uz vienu tresdalu diametra un tad papeidziet zagesanu no apaksas.

3. leverojiet virzenu, kura zars ieiet stumbra.

4. Paveiciet sākuma iezāgējumu no tās puses, uz kuru zars ir izlieks un papeidziet zāgējumu nopretējas puses.

Stumbra zageshana (16. zim.)

Lai atvieglotu stumbra zageesan izmantojiet skavu.

1. lesitiet skavu stumbra un izmantojiet to kā sviru, ar motorzāgi izdariet arkveida kustibu, lai lautu sliedei iedzilināties kokā.
2. Dažas reizes atkartojiet šo operaciju, nepiecesamibas gadijumā izmainot skavas balsta pun-ktu..

3. DARBA PABEIGSANA

Pec darba pabeigsanas:

• Apturiet dzineju, sekojot augstak izklastitajiem noradijumiem (6. nodala).

-Uzgaidiet, kamer kede apstajas un laujiet masi nai atdzist.
- Palaidiet valigak visus sleedes nostiprinatajuzgriezns, laisamazinatu kedes spriegojumu.
- Notiriet kedes no visiem nogriezumiem un ellas. paliekam.

• Speciga aizserejuma vai aizdarvoesanas gadiru, jumā demontejiet kedi un uz dažam stundam nolieciet to traukā ar specialu tīrisanas lidzekli. Pec tam noskalojiet to ar tiruūdeni un pirms uzstādīt to atpakal masina, apstradajiet ar piemērotu pretkorozijas aerosolu.
• Pirms masinas novietosanas uzglabasana uzstadiet sliedes aizsargvaku.

- Stumbra zágešana uz zemes (17. zim.)

Vispirms iezagejiet stumbrapameram lidz ta diametra videi, pec tam pagrieziet stumbru un parza gejiet to no pretejas puses.

UZMANIBU!

Laujiet dzinejam atdzist,

pirms novietojat ieri jebkada telpa. Lai samazinatu ugunsgreka risku, notiriet masinuno zagskaidam, zariem, lapam un smeres parpalikuma; neatstajiet telpa tvertnes ar griesanas atkritumiem.

8. TEHNISKA APKOPE UN UZGLABASANA

UZMANIBU!

Jusu un citu personu dro

Neatbilstosas kvalitatesDSLAs var sabojat masin un apdraudet jusu drosibu.

sibai:

• Pareiza tehniskā apkope ir loti svarga masinas sakotnejas daribas efektivitates undrosibas saglabasanai.
• Sekojiet tam, lai visi uzgriežni un skruves butu pievikti, lai parliecinatos, ka masina visu laiku atrodas drosa darbibas stavokli.
• Nekāda gadījuma nelietojiet masīnu, ja tās -detalias ir nodilusas vai bojatas. Bojatas da-las ir janomaina, nekāda gadījuma tās nedrikst labot.
• Izmantojiet tikai originales rezervesDSLas.

UZMANIBU!

Veicot tehnisko apkopi:

• Atvienojiet sveces uzvazni.

-Uzgaidiet, kad dzinejs pietiekosi atdzisis.
- Veicot darbības ar sliedi un ar kēdi izman-tojiet aizsargcimdus.
- Sliedes aizsargvakam jabut uzstaditam, iz-nemot gadijumus, kad darbibas tiek veiktas ar sliedi vai kedi.
- Neizlejiet apkartea vide ellas, benzin un ci-tas piesarnojosas vielas.

CILINDRS UN TROKSNA SLAPETAJS (19. zim.)

Biezi parbaudiet tapas stavokli un atjaunojiet to, ja ta ir bojata.

Lai samazinatu ugunsgreka risku biezi tiriet cilindra ribas ar saspiesta gaisa palidzibu un atbrivojiet zonu ap troksna slapetaja no zaagskaidam, zariem, lapam un citiem atgriezumiem. S

STIPRINAJUMI

IEDARBINASANAS MEZGLS

Periodiski parbaudiet visu skruvju un uzgrieznu pievilksanu, ka ari to, ka rokturi ir ciesi piestiprinati.

Lai izvairitos no dzineja parkarsejuma un bojajuma, dzesesanas gaisa iepludes rezgiem visu laiku jabut tiriem un uz tiem nedrikst but zagskaid GISA FILTRA TIRISANA un atgriezumu. ledarbinasanas aukla ir janomaina, kad paradas pirmas nodiluma pazimes. SVARIGI Gaisa fi

SAJUGA MEZGLS (20. zim.)

AISA FILTRA TIRISHANA

SVARIGI Gaisa filtra tirisana ir loti svara masinas labai un ilgstošai daribai. Nestradajet bez filtra vai ar bojatu filtru, lai neizraisitu dzineja nelabojamus bojajumus.

Turiet sajuga kupolu tiru no zagskaidam un atgrieTiriisana javeic ik pec 8-10 darba stundam. zumiem, nonemot karteri (ka aprakstits nodal4.1) un pareizi uzstadot to atpakal pec darbu pabeig-sanas. Apmeram ik pec 30 stundam pie vietejiazplitaja ir jaieelio ieksejais gultnis. Modeli 36 un 43

Modeli 36 un 43

Filtra tirišana (22. zim.):

KEDES BREMZE

Biezi parbaudiet kedes bremzes efektivati un metaliskas lentes integritati, kura iet apkart sajuga kupolam, nonemot karteri (ka aprakstits nodala 4.1) - un pareizi uzstadot to atpakal pec darbu pabeig-sanas.

KÉDES ZOBRATS

Pie tuvākā izplatītāja periodiski pārbaudiet zobrata
stāvokli un nomainiet to, ja nodilums pārsniedz
piēlaujamo robežu.

Neuzstadiet jaunu kedi uz nodilusu zobratu vai ot-Uzstadiet atpakal vaku (2). radi.

• Parviietojiet prieksejo rokas aizsargu uz prieksu.
• Atskruvejiet skruvi (1) un nonemiet vaku (2).
• Iznemiet sukIveida prieksfiltru (3a) un filtrjošo elementu (3).
• Viegli padauziet filtrjošo elementu (3), lui izkratitu netirumus.
• Nepieciešamības gadījumā izmazgājiet sūkǐ-veida prieksfiltru (3a) un filtrējoso elementu (3) ar siltu ziepjūdeni vai tīrīsanas līdzekli vai izpūtiet ar saspiesto gaisu.
• Izvaciet visas zagešanas atliekas un netirumus no filtra ligzdas (4), sekojot tam, lai tie nenoklutu iesukšanas kanāla (5).
• Uzstadiet atpaka! filtrjo so elementu (3) un sukkeveida prieksfiltru (3a) tikai tad, kad tie ir pilnigi sausi.
  sausi.

ELLOŠANAS ATVERE (21. zim.)

Periodiski nonemiet karteri (ka aprakstits nodala 4.1), nonemiet sliedi un parbaudiet, vai masinas (un sliedes (2) elošanas atveres nav aizserejujas.

KEDES BREMZES TAPA

Šī tapa ir svarigs drošibas elements, jo tā blokë des nokontrolëjamu kustibu pärtrukšanas vai atslabšanas gadijumā.

Modeli 46 un 52

Filtra tirisana (23. zim.):
(1)
- Parvietrojiet pireksejo rokas aizsargu uz pirekšu.
- Ar skruvgrieza palidzibu atkabiniet tris sanu spailites (1) un nonemiet vaku (2).
- Iznemiet gaisa varsta rokturi (3) un ar spailes pa lidzibu iznemiet divus sanu aizturus (4).
- Iznemiet filtrjo so elementu (5) un viegli padaukkezi to, lai izkratitu netirumus un, ja nepie-ciesams, izmazgajiet to ar siltu ziepjudeni vai tirisanas lidzekli. Saspiesta gaisa izmantoşanas

gadijumā virziet gaisa plūsmu no iekspuses uz KÉDES ASINÁSANA Ārpusi.

• Izvaciet visas zagesanas atliekas un netirumus no filtra ligzdas (6), sekojot tam, lai tie nenokl iesuksanas kanala (7).
• Uzstadiet filtrjo so elementu (5) atpakal tikai et tad, kad tas ir pilnigi sauss, sekojot tam, lai divi sanu izcilni (8) sakristu ar attiecigajiem izcilniem filtra ligzdā. A
  -Uzstadiet atpakal sanu aizturus (4).
  -Uzstadiet atpakal vaku (2) un piekabiniet tris spailites (1).

UZMANIBU! Drošibas un efektivitates nodrošinašanai ir loti svarigi, lai griësanas elementi butu labi uzasinati.

Asināsana ir jāveic šādos gadijumos:

Zagskaidas ir lidzigas pulverim.
- Ir japielieto vairak speka zageesanas laika.
Zagejums nav taisns.
Palielinas vibracija.
Palielinas degvielas paterins.

SVECES PARBAUDE (24. zim.)

Lai pieklutu svecei, nonemiet gaisa filtra vaku.

UZMANIBU! Ja kede nav pietiekosi labi uzasinata, palielinas atsitiena (kickback) risks.

Periodiski nonemiet un notiriet sveci ar metala kas palidzibu, novacot iespejamas nogulsnes.

Ja uzasinasana ir uzticeta specializetajam centram, ta tiks veikta, izmantojot atbilstoas iekar-tas, kas nodrosina minimalo materiala nonemsanu un visu griesanas elementu vienmerigu uzasinasana.

Pärbaudiet un noregulejiet attalumu starp elektrodiem, lai tas butu pareizs.

Kedes uzasinasana "pašu spekiem" ir japeic, izmantojot vili ar apalu škèresgriezumu, kuras diapometrs ir atkarigs no kedes tipa (skatiet "Kedes tehniskas apkopes tabulu") un ta prasa veiklibu un pieredzi, lai nesabojatu griesanas elementus.

Uzstadiet sveci atpakal, lidz galam pieskrvejot ar piegadato atslegu.

Gadijumā, ja elektrodi ir apdedzināti, izolacija ir bojata, kā āri ik pēc 100 darbības stundām svecāi uzasinātu kēdi (25. zim.): ir jänomaina pret sveci ar analogiskiem raksturojumiem. - Izslēdziet dzineju, atlaidiet l

KARBURATORA REGULEŠANA

Karburators tiek regulëts rupnicā tā, lai nodrošinātu vislielako efektivāti visos lietosanas apstaklos, ar -minimalo kaitigo gazu izmeti saskaña ar speka esoso likumdošanu.

Nepietiekamas efektivitates gadijumā vispirms parbaudiet, vai kede brivi kustas, vai sliedes gropes nav deformetas, tad griezieties pie vietējā Izplāṭāja, lai vinš parbauditu karburaciju un dzineju.

• Minimalo apgiezenu režima regulësana

• Izslédziet dzineju, atlaidiet kedes bredzi un ciesi noblokejiet sliedi ar uzstaditu kedi spiles ta, laikede varetu brivi kusteties.

• Nospriegojiet kedi, ja tā ir atslabusi.

• Uzstadiet vili specialaja vadotne un tad iespraudiet vili zoba dobuma, saglabajot pastavigu slitu pumu saskaar griesanas elementa profilu.

• Ar vili paveiciet tikai dažus uz prieksu virzitus slipejumus, un atkartojiet so operaciju visiem griesanas elementiem, saglabajot orientaciju (labie vai kreisie elementi).

• Aggrieziet sliedi, nostipriniet to spiles un atkar-tojiet so operaciju atlikusajiem griesanas elementiem.

• Pärbaudiet, vai ierobezotajzobs neiziet arpus pärbaudes instrumenta robezas un novilejiet lieku dalu ar plakanu vili, noapalojot profilu.
• Pec uzasināsanas notiriet visas vileṣanas atliekas un puteklus un ieeljojet kedi ellas vannā.

UZMANIBU! Kedei jabutnekustigai, ka- mer dzinejs darbojas minimalo apgriezenu rezima. Ja kede kustas, kad dzinejs darbojas-minimalo apgriezenu rezima, ir jasazinas ar vietjo parrstavi, laivns pareizi noreguletu dznju.

Kedeirjanomaina sados gadijumos:

Griesanas elementa garums samazinas lidz 5 mm vai klust vel mazaks; spruga starp locekliem un kniedem ir parak liela.

Kedes tehniskas apkopes tabula

UZMANIBU!

UZMANIBU! Ar so masinu izmantoşanai paredzetas kedes un sleedes raksturojumi ir noraditi "EK atbilstibas deklaracija", kura tiek piegadata kopā ar masinu. Drošibas nolukos neizmantojiet citrus kedes vai sleedes tipus.

Tabula ir sniegti dati par dažāda tipa kezu asināsanu, bet tas nenozime, ka apstiprinātas kēd vieta var izmantot cita tipa kedes.

Kēdes solis lerobežotājzoba liimenis (a) Viles diametres (d)
collas mm	collas mm	collas mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26		0,031	0,80	7/32

SLIEDES TEHNISKA APKOPE (26. zim.)

Lai izvairitos no sleedes nesimetriska nodiluma,
tiek rekomendets to periodiski apgriezt.

Lai saglabatu sliedes efektivati, rikojieties sadi:

• Ar specialu šlirci ieellojiet atgriesanas zobrata gultnus (ja tas ir uzstadits).
• Tiriet sleedes rievu ar specialu skrapi (neietilpst komplektacija).
• Tiriet elošanas atveres.
• Ar plakanas viles palidzibu nonemiet atskabar gas no saniem un izlidziniet iespejamas vado limenu starpibas.

Sliede ir jānomaina šādos gadijumos:

• rievas dzilums ir mazaks par vilksanas loceklu augstumu (tie nekada gadijuma nedrikst pieskarties dibenam);
• sleedes iekseja sienina ir nodilusi lidz tadai pa-kapei, ka tā lauj noliekt kedi uz saniem.

ÄRKÄRTEJA TEHNISKÄ APKOPE

Visas tehniskās apkopes daribbas, kuras nav ieklautas šajā rokasgramata, drikst veikt tikai vietjais izplatitajs.

Ja darbības veic neatbilstošajās darbnīcas vai to veic nekvalificëts personās, tas noved pie visu veidu garantiju speka zaudešanas.

UZGLABÅSANA

Pec darba pabeigsanas rupigi notiriet masinu no putekliem un atgriezumiem, salabojiet vai nomainiet bojatas dalas.

Mašina jauzglaba sausa, no nelabveligiem laika
apstakliem aizsargata vieta un ar pareizi uzstaditu
sliedes aizsargvaku.

ILGSTOŠA UZGLABÁŠANA

SVARIGI

Ja ir paredzets, ka masina

netiks lietota ilgak par 2 - 3 menesiem, ir javeic da-zas daribas, lai izvairitos no grutibam masinas lie-tosanas atsaksanas laika un no dzineja permanentiem bojajumiem.

Uzglabăšana

Pirms masinas novietosanas uzglabasana:

• Atskruvejiet divus uzgrieznus, nonemiet karteri un iznemiet kedi un sliedi.
• Iztuksojiet ellas tvertni, iepildiet apm eram 100-120 kub.cm speciala skidra tirisanas lidzekla un aizveriet vacinu.
  -Uzstadiet karteri, nepievelkot uzgieznus.

• ledarbinit mašinu un darbinit dzineju paatri-nata režimā liz viss tīrīsanas līdzeklis ir iznacis āra.

• Darbiniet dzineju minimalo apgriezenu rezima un laujiet tam darboties lidz ir izlietota visa tvertne un karburatora esosagdegviela.

• Kad masina bus atdzisusi, iznemiet sveci.
• lelejiet sveces atvere vienu teykaroti divtaktu Dzi- Nonemiet sveci.
  Nonemiet sveci.

nejiem paredzetasellas (jaunas).

• Pavelciet dazas reizes iedarbinasanas rokturi, laizkliedetu ellucilindra.
  -Uzstadiet sveci atpakal, virzulim esot augsta-kaja mainas punktā (to var redzēt sveces at-vere, un tas atbilst virzula maksimalajam gajienam).

• Lietošanas atsakšana
  Atsakotmasinaslietošanu:

Pavelciet dazas reizes iedarbinasanas rokturi, lai novaktu ellas parpalikumu.
Pärbaudiet sveci, kā aprakstīts nodā "Sve-ces pärbaude".
Sagatavojiet masinu, ka noradits nodala "Sagatavosanas darbam".

9. TRAUÇEJUMU NOVERŠANA

KLÜME IESPEJAMS	CELONIS RISINAJUMS
1) Dzineju nevar iedarbinat, vai tas nepaliek darba stavokli	- Nepareiza iedarbinăšanas procedūra - Sekojiet norādijumiem (sk. 6. nodalu)
	- Svece ir netīra vai attalums starp elektrodiem nav pareizs	- Pärbaudiet sveci (sk. 8. nodalu)
	- Gaisa filtrs ir aizsprostots	- Notīriet un/vai nomainiet filtru (sk. 8. nodalu)
	- Karburăcijas problemas	- Sazinieties ar vietējo izplātītaju
2) Dzineju var iedarbinat, bet tam ir zema jauda	- Gaisa filtrs ir aizsprostots	- Notīriet un/vai nomainiet filtru (sk. 8. nodalu)
	- Karburăcijas problemas	- Sazinieties ar vietējo izplātītaju
3) Dzinejs darbojas nevienmérigi vai zem slodzes tas zaude jaudu	- Svece ir netīra vai attalums starp elektrodiem nav pareizs	- Pärbaudiet sveci (sk. 8. nodalu)
	- Karburăcijas problemas	- Sazinieties ar vietējo izplātītaju
4) Dzinejam ir pärmérigha dūmainība	- Nepareizs maisijuma sastāvs	- Sagatavojiet maisijumu saskaṇa ar norādijumiem (sk. 5. nodalu)
	- Karburăcijas problemas	- Sazinieties ar vietējo izplātītaju
5) Ellanenak ārā	- Zemas kvalitātes ellà	- Iztukšojet tvertni, noskalojiet tver un caurules ar škidru tīrisanas lidzekli un iefildiet jaunu ellu
	- Aizsērējušas ellošanas atveres	- Iztīriet

10. PIEDERUMI

Tabula ir noraditi visas iespejamas sliedes un ke des kombinacijas, ar * "ir apzimeta to saderiba ar konkretiem masinas modeliem.

stadit un lietot slides un kedes, vns ari uz-nemas atbildibu par to lietosanas rezultata izraisitajiem bojajumiem. Saubu gadijuma vai, ja jums ir nepilna informacija par slides vai kedes raksturojumiem, ir jasazinas ar vietejo iz

UZMANIBU!

var pilnigi brivi un neatkarigi izveleties, uz

Sliedes un kēdes kombinácijas

Solis SLIEDE KÉDE Modelim
Collas	Garums Collas / cm	Rievas Platums Collas / mm	Kods Kods		36 43	46 52
3/8"	14" / 35 cm	0,050"/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Stimate client,
