Producttype	Benzinekettingzaag
Merk	Makita
Model	EA3500S
Cilinderinhoud	35 cm³
Maximaal vermogen	1,7 kW bij 10 000 t/min
Maximaal koppel	2,0 N·m bij 7 000 t/min
Stationair toerental	2 800 t/min
Maximale ketting snelheid	25 m/s
Gewicht (zonder zwaard en ketting)	4,4 kg
Brandstoftankinhoud	400 ml
Olietankinhoud	290 ml
Aanbevolen zwaardlengte	30 cm, 35 cm of 40 cm (3/8")
Kettingspoed	3/8"
Kettingschakeldikte	1,3 mm of 1,1 mm afhankelijk van model
Ontstekingstype	Elektronisch
Bougie	NGK CMR6A (elektrodenafstand 0,6 mm)
Kettingrem	Handmatig en automatisch (terugslag)
Geluidsniveau (op werkplek)	101,8 dB(A)
Gegarandeerd geluidsvermogen	111,8 dB(A)
Trillingen (beugelhandgreep)	4,9 m/s²
Trillingen (achterhandgreep)	5,0 m/s²

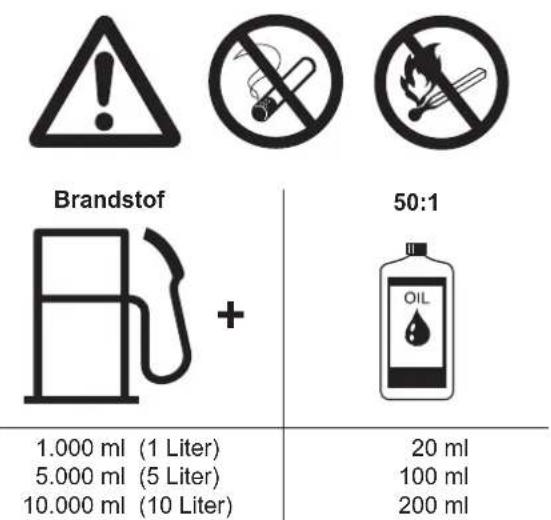

Brandstof/oliemengsel	50:1 (MAKITA-olie of JASO FD/ISO EGD)

Veelgestelde vragen - EA3500S MAKITA

Welk brandstof/oliemengsel moet ik gebruiken voor de Makita EA3500S kettingzaag?

Gebruik een mengsel van 50:1 (50 delen loodvrije benzine 91 ROZ voor 1 deel tweetaktolie). Voor optimale prestaties gebruikt u MAKITA hoogwaardige olie of een olie van kwaliteit JASO FD of ISO EGD.

Hoe controleer en stel ik de kettingspanning in?

Stop de motor en verwijder de bougie. De ketting moet op de onderste rail rusten en nog iets van het zwaard kunnen worden getild. Gebruik de stelschroef van de kettingspanner (of het QuickSet/TLC systeem afhankelijk van uw model) om aan te passen. Controleer regelmatig, vooral met een nieuwe ketting.

Wat te doen als de ketting niet goed wordt gesmeerd?

Controleer het oliepeil in de olietank (capaciteit 290 ml). Reinig de oliesleuf en de inlaatopeningen. Stel de oliestroom af met de schroef onder het carter (rechtsom = meer). Gebruik altijd hechtende olie (bij voorkeur biologisch afbreekbaar).

Hoe start ik de kettingzaag koud?

Druk meerdere keren op de benzinepomp tot u brandstof ziet. Zet de meervoudige schakelaar op Starter. Trek stevig aan het handvat 2 keer, zet de schakelaar dan op ON en trek opnieuw. Zodra de motor loopt, knijp in de gashendel om de starter uit te schakelen.

Welke beschermingsmiddelen worden aanbevolen?

Draag altijd een helm met vizier of veiligheidsbril, gehoorbescherming, leren handschoenen, een snijbestendige broek, veiligheidslaarzen met antislipzool en indien nodig een stofmasker.

Hoe onderhoud ik het luchtfilter?

Reinig het regelmatig, vooral in stoffige omgeving. Verwijder de kap, haal het filter eruit en was het met warm zeepwater. Droog het volledig voordat u het terugplaatst. Nooit met benzine reinigen. Vervang het als het beschadigd is.

Wat is de procedure voor het vervangen van de bougie?

Stop de motor en laat hem afkoelen. Verwijder de kap en de bougiedop. Gebruik de meegeleverde sleutel om de bougie los te draaien. Controleer de elektrodenafstand (0,6 mm). Vervang alleen door een NGK CMR6A. Plaats terug en draag goed aan.

Wat te doen bij terugslag (kickback)?

De kettingrem wordt automatisch geactiveerd. Als u hem handmatig moet inschakelen, duw de handbescherming naar voren. Stop onmiddellijk de motor en inspecteer het zaagblad. Om terugslag te voorkomen, werk nooit met de punt van het zwaard en houd de ketting scherp.

Hoe vervoer en bewaar ik de kettingzaag?

Stop altijd de motor en zet de kettingrem aan. Gebruik de meegeleverde zwaardbeschermer. Voor lang transport, leeg de tanks. Bewaar op een droge plaats, buiten bereik van kinderen. Laat afkoelen voordat u afdekt.

Waar kan ik reserveonderdelen vinden voor de Makita EA3500S?

Gebruik alleen originele MAKITA onderdelen (herkenbaar aan het logo). Raadpleeg de onderdelenlijst in de handleiding of neem contact op met een erkende MAKITA werkplaats. Het gebruik van niet-conforme onderdelen maakt de garantie ongeldig.

GEBRUIKSAANWIJZING EA3500S MAKITA

Belangrijk: Lees deze gebruiksaanwijzing aandachtig door voordat u de benzinekettingzaag in gebruik neemt en houd u te allen tijde aan de veiligheidsinstructies! Bewaar deze gebruiksaanwijzing!

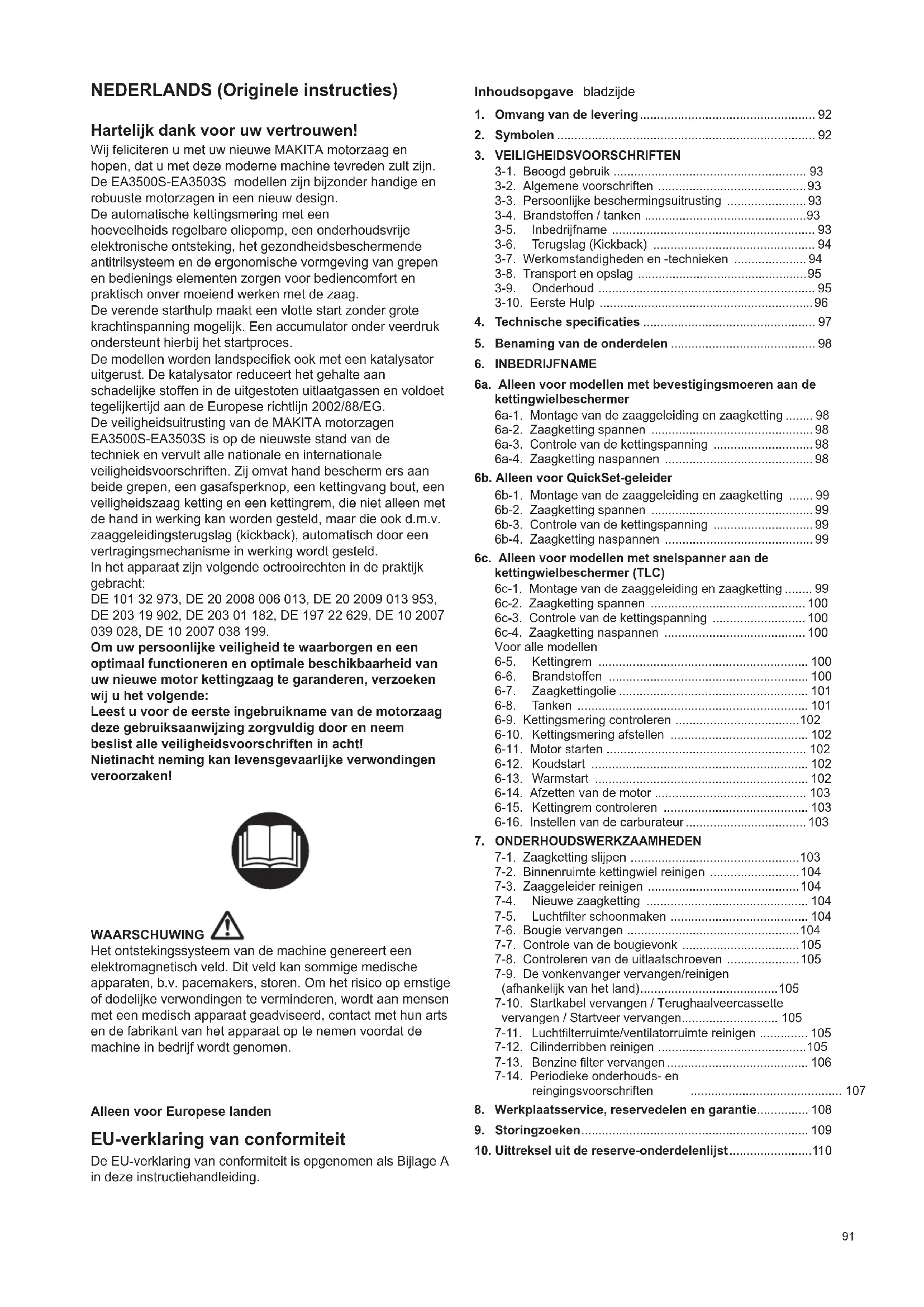

NEDERLANDS (Originele instructies)

Hartelijk dank voor uw vertrouwen!

Wij feliciteren u met uw nieuwe MAKITA motorzaag en hopen, dat u met deze moderne machine tevreden zult+zijn. De EA3500S-EA3503S modellen zich bijzonder handige en robuuste motorzagen in een新模式 design.

De automatische kettingsmering met een hoeveelheids regelbare oliepomp, een onderhoudsvrije elektronische ontsteking, het gezondheidsbeschemende antitrilsystemen en de ergonomische vormgeving van grepen en bedienings elementen zorgen voor bediencomfort en praktisch onver moeiend werkken met de zaag.

De verende starthulp maakt een vlotte start zonder groe krachtinspanning möglichk. Een accumulator onder veerdruk ondersteunt hierbij het startproces.

De modellen worden landspecifiek ook met een katalysator uitgerust. De katalysator reducert het gehalte aan schadelijke stoffen in de uitgestoten uitaatgassen en voldoet tegelijkkortijd aan de Europese richtlijn 2002/88/EG.

De veiligheidsuitrusting van de MAKITA motorzagen EA3500S-EA3503S is op de{nieuwste stand van de techniek en verrult alle nationale en internationale veiligheidsvoorschriften. Zij omvat hand bescherm ers aan beiden grepen, een gasafsperknop, een kettingvang bout, een veiligheidszaag ketting en een kettingrem, die nicht alleen met de hand in werkung kan worden gesteld, maar die ook d.m.v. zaaggeleidingsterugslag (kickback), automatisch door een vertragingsmechanisme in werkung worden gesteld.

In het apparaat zijn volgende octrooirechten in de praktijk gebracht:

DE 101 32 973, DE 20 2008 006 013, DE 20 2009 013 953, DE 203 19 902, DE 203 01 182, DE 197 22 629, DE 10 2007 039 028, DE 10 2007 038 199.

Om uw persoonlijke veiligheid te waarborgen en een optimaal functioneren en optimale beschikkaarheid van uw nieuwe motor kettingzaag te garanderen, verzoeken wij u het volgende:

Leest u voor de eerste ingebruikname van de motorzaag\ deze gebruiksaanwijzing zorgvuldig door en neem\ beslist alle verilgheidsvoorschriften in acht!

Nietinacht neming kan levensgevaarlijke verwondingenveroorzaken!

WAARSCHUWING

Het ontstekingssystem van de machine genereert een elektromagnetisch veld. Dit veld kan sommige medische apparaten, b.v. pacemakers, storen. Om het risico op ernstige of dodelijkke verwondingen te verminderen, worden aan mensen met een medisch apparaat geadviseerd, contact met hun arts en de fabrikant van het apparaat op te nemen voordat de machine in bedrijf worden genomen.

Alleen voor Europese landen

EU-verklaring van conformiteit

De EU-verklaring van conformiteit is opgenomen als Bijlage A in deze instructiehandleiding.

Inhoudsopgave bladzijde

1. Omvang van de levering 92

2. Symbolen 92

3. VEILIGHEIDSVOORSCHRIFTEN

3-1. Beoogd gebruik 93
3-2. Algemene voorschriften 93
3-3. Persoonlijke beschermingsuitrusting 93
3-4. Brandstoffen / tanken 93
3-5. Inbedrijfname 93
3-6. Terugslag (Kickback) 94
3-7. Werkomstandigheden en -technieken 94
3-8. Transport en opslag 95
3-9. Onderhoud 95
3-10.Eerste Hulp 96

1. Technische specificaties 97

5.Benaming van de onderdelen 98

6. INBEDRIJNAME

6a. Alleen voor modellen met bevestigingsmoeren aan de kettingwelbeschermer

6a-1. Montage van de zaaggeleiding en zaagketting 98
6a-2. Zaagketting spannen 98
6a-3. Controle van de kettingspanning 98
6a-4. Zaagketting naspannen 98

6b. Alleen voor QuickSet-geleider

6b-1. Montage van de zaaggeleiding en zaagketting 99
6b-2. Zaagketting spannen 99
6b-3. Controle van de kettingspanning 99
6b-4. Zaagketting naspannen 99

6c. Alleen voor modellen met snelspanner aan de kettingwielbeschermer (TLC)

6c-1. Montage van de zaaggeleiding en zaagketting 99
6c-2. Zaagketting spannen 100
6c-3. Controle van de kettingspanning 100
6c-4.Zaagkettingnaspannen 100
Voor alle modellen
6-5. Kettingrem 100
6-6. Brandstoffen 100
6-7. Zaagkettingolie 101
6-8. Tanken 101
6-9. Kettingsmering controleren 102
6-10. Kettingsmering afstellen 102
6-11.Motor starten 102
6-12. Koudstart 102
6-13.Warmstart 102
6-14. Afzetten van de motor 103
6-15. Kettingrem controlleren 103
6-16. Instellen van de carburateur 103

7. ONDERHOUDSWERKZAAMHEDEN

7-1. Zaagketting slijpen 103
7-2. Binnenruimte kettingwiel reinigen 104
7-3.Zaaggeleider reinigen 104
7-4. Nieuwe zaagketting 104
7-5. Luchtfilter schoonmaken 104
7-6. Bougie verwangen 104
7-7. Controle van de bougievonk 105
7-8. Controlleren van de uitlaatschroeven 105
7-9. De vonkenvanger verrangen/reinigen (afhankelijk van het land) 105
7-10. Startkabel verwangen / Terughaalveercassette verwangen / Startveer verwangen 105
7-11. Luchtfilterruimte/ventilatorruimte reinigen 105
7-12. Cilinderribben reinigen 105
7-13. Benzine filter verrangen 106
7-14. Periodieke onderhouds-en reingingsvoorschriften

1. Werkplaatservice,reservedelen en garantie 108
   9.Storingzoeken 109
2. Uittreksel uit de reserve-onderdelenlilst 110

1. Omvang van de levering (zie afb. 1)

1. Motorkettingzaag
2. Zaaggeleider
3. Zaagketting
4. Beschermkap zaaggeleider
5. Combisleutel
6. Schroevedraaier voor het instellen van de carburator
7. Gebruiksaanwijzing (niet afgebeeld)
   Indien een van de hier afegebelede onderdelen bij de levering ontbreekt, wendt u zich dan tot uw verkoper!
   OPMERKING: Zaaggeleider, zaagketting en kettingdeksel worden möglichn nicht meegeleverd als standardt toebehoren in sommige landen.

2. Symbolen

Op de machine en bij het lezen van de gebruiksaanwijzing treft u de volgende symbolen aan:

Gebruiksaanwijzing lezen en de waarschuwings- en veiligheidsaanwijzingen opvolgen!

Attentie, terugslag (Kickback)!

Bijzondere attentie!

Kettingrem

Verboden!

Brandstofmengsel

Veiligheidshelm, ogen- en gehoorbescherming dragen!

Carburatorafstelling

Beschemende handschoenen!

Zaagkettingolie

Roken verboden!

Schroef voor het afstellen van het oliedebiet voor de zaagketting

Geen open vuur!

Eerste hulp

Motor uitzetten!

Motor starten

Combischakelaar
Choke/ON/STOP

Veiligheidsstand

3. VEILIGHEIDSVOORSCHRIFTEN

3-1. Beoogd gebruik

Motorzagen

De motorzaag mag uitsluitend worden gebrukt voor het zagen van hout in openlucht. Al naargelang de motorzaagklasse geschikt voor volgende toepassingen:

• midden- en professionele classe: gebruik in dun, middelmatig dik en dik hout, vellen, onttakken, inkorten, uittdunnen van bossen.
• hobbyklasse: occassioneel gebruik in dun hout, onderhoud van fruitbomen, vellen, onttakken, inkorten.

Niet toegestane gebruikers

Personen die nicht vertrouwd zijn met de handleiding, kinderen,jongeren en personen onder invloed van alcohol, drugs of medicijnen mogen het apparaat Niet bedieren. Nationale voorschriften können het gebruik van het apparaat beperken!

3-2. Algemene voorschriften

• Om een veilig gebruik te garanderen要去 degene die het apparaat bedient alsijd deze gebruiksaanwijzing te lezen (zie afb. 2), om zich met de werkig ervan vertrouwd te make. On vol doende geinstrueerde gebruikers hunnen zichelf en andere ren door ondeskundig gebruik in gevaar brengen.
• De motorkettingzaag alleen uittlenen aan Personen metervaring in het gebruik van een motorkettingzaag. De ge bruiks aanwijzing dient waar bij overhandigd te worden.
• Nieuwe gebruikers要去en zich door de verkoper latent instruieren, of een wettelijk erkende opleiding volgen, om vertrouwd teraken met het zagen met een motorkettingzaag.
• Kinderen en jegdige Personen onder 18aar mogen de motorkettingzaag Niet gebruiken. Voor jegdigen boven 16aar geldt dit verbod nicht als zij in het kader van hun opleiding onder toezicht staan van een vakman.
• Het werken met de motorkettingzaag vereist een hogemate van concentratie.
• Werk alleen in goede lichamelijke conditie. Ook vermoeidheid kan onoplettendheid tot gevolg hebben. Van begin tot eind van werkzaamheden is een zeer goede concentratie vereist. Voer alle werkzaamheden rustig en zorgvuldiguit. De gebruiker is verantwoordelijk ten opzichte van derden.
• Nooit onder invloed van alcohol, drugs of medicijnen werken (zie afb. 3).
• Bij het werkken in gemakkelijk ontbrandbare begroeing en bij droogte要去en brandblusser bij de hand+zijn.

3-3. Persoonlijke beschermingsuitrusting (zie afb. 4 & 5)

• Om bij het zagen verwondingen aan hoofd, ogen, handen of voeten en schade aan het gehoor te vermijden moet dehierna omschreiben beschemende uitrusting en be scher mende kleding gedragen worden.
• De kleding要去 doelmatig zich, d.w.z. goed aansluitend, maar mag Niet hinderen. Draag geen sieraden of kleding waarmee uchter takken of struiken kurz blijven haken. Bij lang haar een haarnet dragen.
• Bij alle werkzaamheden in het bos dient een verilgheidshelm (1) te worden gedragen, voor bescherming gegen vallende takken. De verilgheidshelm要去 regelmatig op beschadigingen gecontroleerd worden en要去 na maximaal 5aar verrangen worden. Alleen goedgekeurde helmen gelebruiken.
• De gezichtsbeschermer (2) van de helm (alternatif: veilig heidsbril) beschermt gegen wegspattende

zaagspaanders en houtsplinters. Om verwondingen aan de ogen te voorkomen要去 het werkem met de motorkettingzaag algtd oogbescher ming resp. gezichtsbescherming gedragen worden.

• Om gohoorschade te voorkomen要去 geschikte persoonlijke gehoorbescherming gedragen worden. (Oorbeschemers (3), oordopjes, oorwatten etc.) Octaafbandanalyse op aanvraag.
• De bosbouw-veiligheidsjas (4) hebtsignaalrodeschouder passen, is comfortabel in het dragen engemakkelijkinonderhoud.
• De bosbouw-veiligheidsbroek (5) bestaat uit diverse lagen nylonweefselen beschermt gegen snijwonden. Het gebruik ervan worden dringend aanbevolen.
• Werkhandsschoenen (6) van een zware kwaliteit leer behoren tot de voorgeschreiben uitrusting en要去en bij het werken met de motorkettingzaag algtd gedragen worden.
• Bij het werkken met de motorkettingzaag要去en voiligheidsschoenenofveiligheidslaarzen (7) met profielzool, stalen neus en beenbeschemmers gedragen worden. Veilig heids schoeisel met een beschemende inleg biedt bescher ming gegen snijverwondingen en zorgen ervoor dat men stabel staat.
• Bij het zagen van droog hout kan stofontwikkeling optreden. Draag een geschikt stofmasker.

• Bij het aftanken van de motorkettingzaag要去 de motor worden uit gezet.
• Roken en jegere vorm van open vuur zich Niet toegestaan (zie afb. 6).
• Laat de motor afkoelen alvorens te tanken.
• Brandstoffen können oplosmiedelachtige substanties bevatten. Huid- en oogcontact met mineraalolieprodukten vermijden. Draag bij het aftanken handschoenen. Vervang en reinig beschermende kleding regelmatig. Adem de brandstoffdampen nicht in. Het inademen van motorbrandstoffdampen kan lichamelijk letsel veroorzaken.
• Mors geen brandstof of kettingolie. Als er toch brandstof of olie gemorst is要去 de motorkettingzaag direct schoongemaaakt worden. Zorg dat er geen brandstof op uw kleding terechtkomt. Als dat toch gebeurt kleedt u dan direct om.
• Let erop dat er geen brandstof of kettingolie in de grond wegloopt (bescherming van het milieu). Leg ie's op de grond ter bescherming.
  Tank Niet in afgesloten ruimten. Brandstofdampen verzamelen zich op de bodem (explosiegevaar).
• Sluit de tankdoppen van brandstof- en olietank goed.
• Start de motorkettingzaag Niet op bezelfde plek als waar u getankt heeft (tenminste 3 meter verwijderd van de tankplaats) (zie afb. 7).
• Brandstof is nicht onbeperkt houdbaar. Koop Niet meer dan u binnen een redelijkkeijd zult gebruiken.
• Vervoer en bewaar brandstof en kettingolie alleen in goedgekeurde en gewaarmerkte jerrycans. Sla brandstof en kettingolie zo op dat kinderen er nicht bij+kunnen.

3-5. Inbedrijfname

• Werk nicht alleen, in noodgevallen moet er iemand in de buurt zich (gehoorafstand).
• Verzeker u ervan dat er zich geen kinderen of andere personen binnen het werkbereik van de motorkettingzaag bevinden. Let ook op dieren (zie afb. 8).
• Controller voor aanvang van de werkzaamheden of de motorkettingzaag goed werkt en volgens voorschrift be drijs klaar is gemaakt.

Let vooral op of de kettingrem werkt, of de zaaggeleider juist gemonteerd is, of de zaagketting volgens voorschrift geslepen en gespannen is, of de kettingwielbeschermer

vastzit, de gashendel soepel beweegt, de sperknop werkt, of de handgrepen droog en schoon+zijn, en of Start/Stop schakelaar het doet.

• De motorkettingzaag pas nadat deze volledig in elkaar gezet is in bedrijf nemen. De motorkettingzaag mag uitsluitend geheel gemonteerd gebruikt worden!
• Voor het starten moet de bediener van de zaag goed stabel staan.
• Start de motorkettingzaag uitsluitend volgens de gebruiksaanwijzing (zie afb. 9). Andere startmethoden zichniet toegestaan.
• Bij het starten van de motorkettingzaag要去 de machine goed gesteund en stevig vastgehonden worden. De ketting en de zaaggeleider月至n ergens tegenaan komen.
• Houd tijdens het werkken met de motorkettingzaag deze met beiden handen vast, met de rechtzerhand op dechterste handgreep en de linker hand op de beugelgreep. De handgrepen met de duimen eromheen vasthonden.
• LET OP: Bij het loslaten van de gashendel loopt de ketting nog enige tijd door (vrijloopeffect).
• Let er voortdurend op dat u stevig staat.
• De motorkettingzaag要去zadanig gehanteerd worden dat er geen uitlaatgassen ingeademk hunnen worden. Werk Niet in gesloten ruimten (vergiftigingsgevaar).
• Zet de motorkettingzaag direct af bij merkbaar veranderdmachinegedrag.
• Zet de motorzaag af voor het controleren van de ketting spanning, het naspannen, het verwisselen van de ketting en het opheffen van storingen (zie afb. 10).
• Als de zaag met stenen, spijkers of andere harde voorwerpen in aanraking is gekommen要去 de motor direct afgezet worden en要去 de zaaginrichting geinspecteerd worden. Na mechanische invloeden, bijv. door een slag of val,要去 de gehele motorzaag op zijn correcte werkig worden gecontroleer!

• Tijdens werkonderbrekingen en voor het verlaten要去 de motorzaag uitgeschakeld worden (zie afb. 10) en zo geparkeerd, dat niemand in gevaar kan geraken.

• Onderhoud - Werkonderbreking
  Tanken Transport

• Zaagketting lijpen - Uitbedrijfname

LET OP: Leg de warme motorkettingzaag nicht in droog gras of op brandbare voorwerpen. De uitlaat geeft een aanzienlijke但它 af (brandgevaar).

• LET OP: Na het uitzetten van de motorkettingzaag kan er olie van de ketting en zaaggeleider in de grond weglopen (bo dem verontreiniging)! Leg iets onder de zaag als bescherming.

3-6. Terugslag (Kickback)

• Bij het werkken met de motorkettingzaag kan gevaarlijke terugslag optreden.
• Deze terugslag ontstaat als het bovenste kwadrant van de zaaggeleider per ongeluk gegen hout of andere vaste voor-werpen aankomt (zie afb. 11).
• Daar bij worden de motorzaag oncecontrolererd en met groe kracht in de richting van de bedieningspersoon geslingerd, resp. versneld (gevaar voor letse!!)

Om terugslag te voorkomen moet op het volgende gelet worden:

• Insteekwerk (direkt met het het uiteinde van de zaaggeleider in het hout aanzetten) mag uitsluitend door speciaal geschoold personeel worden uitgevoerd!
• Gebruik nooit het uiteinde van het zaagblad om een zaagsnede te starten.

• De punt van de zaaggeleider moet algid in het oog gehonden worden. Pas op bij het voortzetten van reeds begonnen zaagsneden.

• Begin met lopende zaagketting aan de zaagsnede!

• De zaagketting moet algtd correct geslepen worden.
  Let waarbij vooral op de juiste hoogte van de dieptebegrenzing.
• Zaag nooit meerderete takken tegelijkertijd door! Let er bij het verwijdenen van takken op dat geen andere tak geraakt worden.
• Let bij het afkorten op in de buurt liggende stammen.

3-7. Werkomstandigheden en -technieken

• Werk alleen bij goed zich en goede verlichting. Let in het bijzonder op gladheid, nattigheid, ijs en sneeuw (uitglijgevaar). Verhoogd gevaar voor uitgliden bestaat op vers ontbast hout (schors).
• Werk nooit op een onstabile ondergrond. Let op obstkels op de werkplek, struikelgevaar. Let er voortdurend op dat u stevig staat.
• Zaag nooit boven schouderhoogte (zie afb. 12).
• Zaag nooit staande op een ladder (zie afb. 12).
• Klim nooit met de motorkettingzaag in een boom om werkzaamheden uit te voeren.
• Niet te ver voorovergebogen werken!
• Beweeg de motorkettingzaag zodiacig dat zich geen lichaam s delen in het verlangde van het zwenkbereik van de zaagketting bevinden (zie afb. 13).
• Gebruik de motorkettingzaag uitsluitend voor het zagen van hout.
• Houd de lopende zaagketting vrij van de grond.
• Gebruik motorkettingzagen nooit voor het wegtillen en verwijderen van stukken hout en andere voorwerpen.
• Ontdoe het bereik van de zaagsnede van vreemde voorwerpen zoals zand, stenen, spijkers etc. Vreemde voorwerpen beschadigen de zaag en hunnen gevaarlijke terugslag (kickback) tot gevolg hebben.
• Gebruik bij het zagen van sprekelhout en dunne stammen een stabiele bok (indien möglichk een zaagbok, wie afb. 14). Het hout mag Niet met de voet of door een tweede persoon worden vastgehonden.
• Rondhout moet gegen verdraaienijdens het zagen worden geborgd.
• Bij afkorten moet de getande beugel (zie aflb. 14, Z) gegen het te zagen hout worden gezet.
• Voor het afkorten moet de getande beugel gegen het te zagen hout gezet worden en pas daarna met lopende zaagketting het hout gezaagd worden. De zaag worden waarbij door middel van dechterste handgreep omhoog getrokken en met de beugelhandgreep geleid. De getande beugel dient waarbij als draaipunt. Het volgen gebeurt met een lichte druk op de beugelgreep. De zaag hierbij iets terugtrekken. Getande beugel lager aanzetten en opnieuw dechterste handgreep omhoog trekken.
• Steek-en langssneden mogen alleen door special geschoold personeel uitgevoerd worden (verhoogd gevaar voor terugslag).
• Bij het aanzagen kan de zaag zichwaarts weglijden oflicht opspringen. Dit is afhankelijk van het hout en de toestand van de zaagketting. Houd de motorzaag waarom.altijd met beiden handen vast.
• Langssneden (zie afb. 15) in een zo Klein möglichke hoek aanzetten. Hier moet bijzonder voorzichtig te werk worden gegaan, waar de getande beugel Niet kan gripen.
• Trek de zaag alleen met lopende zaagketting uit het hout.
• Zijn er meertere zaagsneden nodig dan要去 de gashendel tussendoor losgelaten worden.
• Pas op bij het zagen van versplinterd hout. Er können afgezaagde houtsplinters meegetrokken worden (gevaar voor letsel).
• Bij het zagen met de bovenzijde van de zaaggeleider kan de motorkettingzaag in de richting van de bedieningspersoon gestoten worden als de zaagketting klem komt te zitten. Daarom要去 zoveel möglichk met de

onderzijde van de zaaggeleider gezaagd worden, waar in dat geval de zaag altijd van het lichaam weg in de richting van het hout getrokken zal worden (zie afb. 16).

• Hout onder spanning (zie afb. 17)要去 altijd eerst aan de drukzijde (A) ingezaagd worden. Pas daarna kan descheidingssnede op de trekzijde (B) gemaakt worden. Zo worden het ingeklemd reken van de zaaggeleider voorkomen.
• Aan het einde van de zaagbewerking zal de motorzaag door zich eigengewicht doorschieten,,ondat hij Niet meer in de zaagsnede worden ondersteund. Houd de zaag hierbij gecontroleerd gegen.
  LET OP: Velwerkzaamheden en verwijderen van takken, alsmede het werken aan omgewaaide bomen mogen alleen uitgevoerd worden door geschoold personneel! Gevaar voor letsel!
• Steun bij het verwijderen van takken de motorkettingzaag altijd zo zichd möglichk op de stam. Hierbij mag Niet met de voorzijde van de zaaggeleider gezaagd worden (terugslaggevaar).
• Let vooral goed op bij onder spanning staande takken.
  Zaag vrijhangende takken Niet van onder af door.
• Ga nooit op een stam staan terwijl u takken verwijdert.
• Met het vellen van bomen mag pas worden begonnen nadat men zich ervan heeft verzekerd dat:

a) alleen Personen die bij het vellen betrokken zich op de werkplek bevinden.
b) ongehinder uitwijkken möglichk is voor iedereen die betrokken is bij het vellen (de uitwijkruimte dient schuin maar achefteren te lopen onder een hoek van ongeveer 45^ ).
c) de voet van de stam vrij is van alle vreemde voorwerpen, struikgewas en takken. Zorg voor een stabiele werkpositie (struikelgevaar).
d) de dichtsbijgelegen werkplek tenminste twee en een halve boomlengte verwijderd is (zie afb. 18). Vergewist u zich er vór het vellen van dat er zich geen Personen of voorwerpen binnen een afstand van 2 1/2 maal de boomlengte (zie afb. 18) bevinden.

(1) = Velbereik

• Beoordeling van de boom:
  Overhangrichting - lose of dorre takken - hoogte van de boom - natuurlijke overhang - is deBoom rot ?

• Let op de windrichting en windsnelheid. Bij zware windstoten mogen er geen bomen geveld worden.

• Inzagen van de worteluitlopers:

Bij de grootste worteluitloper beginnen. Als eerste de zaagsnede in verticale richting en daarna de zaagsnede in horizontale richting aanbrengen.

• Valkerf (zie afb. 19, A) aanbrengen:
  De valkerf geeft deBoom de juiste valrichting en stuart deze. De valkerf wordt haaks op de valrichting aangebracht met een diepte van 1/3 - 1/5 van de stamdoorsnede. De zaagsnede indien möglichdicht boven de grond aanbrengen.
• Eventuele correcties van de valkerf moeten over de gehele breedte van de boom aangebracht worden.
• De valzaagsnede (zie afb. 20, B) worden boven de valkerfholte (D) aangebracht. De valzaagsnede要去 loodrecht op de stam aangebracht worden. Voor de valkerf要去 ongeveer 1/10 van de stamdoorsnede blijven staan als breukvlak.
• Het breukvlak (C) werkkt als scharnier. Dit mag in geen geval doorgezaagd worden, waar dit het ongecontroleerd vallen van de boom kanveroorzaken. Brengijdig spiennen aan!

• De valzaagsnede mag alleen gezekerd worden met kunststof aluminium speën. Het gebruik van ijzeren speën is verboden, waar een aanraking ernstige beschadigingen of zaagkettingbreuk tot gevolg kan hebben.

• Bij het vellen van bomen algtd terzijde van de vallende boom gaan staan.

• Bij het terugkeren maar de valzaagsnede oppassen voor vallende takken.
• Bij het werkken op hellingen moet de bedieningspersoon boven of terzijde van de te bewerken stam, respectievelijk liggende boom staan.
• Pas op voor aanrollende boomstammen.

3-8. Transport en opslag

• Bij het veranderen van werkplek tijdens het werken要去 de motorkettingzaag afgezet of de kettingrem ingeschakeld worden om onbedoeld starten en aanlopen van de zaag ketting te voorkomen.
• Vervoer of draag de motorkettingzaag nooit met lopende zaagketting.
• De warmgelopen motorzaag nicht afdekken (bijv. met zeit, deken, tjidschriften ...).

De motorzaag latent afkoelen, alvorens ze in een transportkoffer of voertuig te laden. Bij motorzagen met katalysator zich langere afkoeltijden nodig!

• Bij vervoer over langere afstanden moet in ieder geval de meegeleverde beschemkap voor de zaaggeleider aangebracht worden.

• Draag de motorkettingzaag altijd aan de beugelgreep, waar bij de zaaggeleideraar achechter wijst (zie afb. 21). Zorg ervoor dat u Niet met de uitlaat in aanraking komt (gevaar voor brandwonden!).

• Tijdens vervoer in personenwagens要去 machine zo geplaatst worden dat er geen brandstof hettingolie kan uitlekken.

• De motorkettingzaag要去eig in een droge ruimte opgeslagen worden. De motorkettingzaag mag Niet buren bewaard worden. Berg de motorkettingzaag ontoegankelijk voor kinderen op. De zaaggeiderbescherming要去 in elk geval worden aangebracht.
• Bij opslag gedurende langereijd en bij het verzenden van de motorkettingzaag要去en olietank en brandstoffank volledig geleegd�.

3-9. Onderhoud

• Bij alle onderhoudswerkzaamheden moet de motorkettingzaag uitgezet (zie afb. 22), en de bougidop losgetrokken worden!
• Vóor het begin van de werkzaamheden moet algid eerst gecontroleerd worden of de motorkettingzaag gezod werkt, en special de kettingrem. Let er vooral op of de zaagketting volgens voorschrift geslepen en gespannen is (zie afb. 23).
• De motorkettingzaag moet met zo weinig möglichk lawaai en uitlaatgassen gelebruikt worden. Let goed op een correcte afstelling van de carburator.
• Reinig de motorkettingzaag regelmatig.
• Controller regelmatig of de tankdoppen goed sluiten.

Neem de veiligheidsvoorschriften van de Arbeidsinspektie enverzekeringsmattschappijen in acht.

Breng in geen geval veranderingen in der constructie van de motorkettingzaag aan. U brengt daarmee uw veilig heid in gevaar.

Onderhouds- en montagewerkzaamhedenogens alleen uitgevoerd worden voorzover deze in deze gebruiksaanwij zing beschreiben zijn. Alle overige werkzaamheden要去en door de MAKITA service uitgevoerd worden.

SERVICE

Gebruik uitsluitend MAKITA reserve-onderdelen en geauthoriserdeaccessoires.

Bij gelebruik van Niet-originele MAKITA reserve onderdelen, Niet-geauthoriseerde accessoires of zaaggeleider/ ketting combinaties en -lengten is er een verhoogd ongevalsrisico. Bij ongelukken of schade als gevolg van Niet-geauthoriseerde zaagmechanieken of accessoires verwalt iedere aansprake lijkheid.

3-10. Eerste Hulp (E.H.B.O.)

Voor eventuele ongevallen dient alttijd een verbanddoos op de werkplek aanwezig te zijn. Vul gebruikt materiaal direct waar aan.

Als u om hulp vraagt, geeft u dan de volgende informatatie:

• Waar gebeurde het
  -Wat gebeurde er
  -Hoeveel gewonnen
  -Aard van de verwondingen
• Noem uw naam!

OPMERKING:

Bij personen met circulatiestoornissen hunnen vaak optredende vibraties tot beschadiging van do bloedvaten of van het zenuwstelsel leiden. Door vibraties aan vingers, handen of polsen hunnen de volgende symptomen optreden: inslapen van lichaamsdelen, prikkelen, pijn steken, verandering van de huidkleur of van de huid.

Bij het waarnemen van zulke symptomen moet u een dokter opzoeken. Om het risico op het syndroom van Raynaud ('dode vingers') te verminderen, de handen warm honden, handschoenen dragen en scherpe zaagkettingen gebruiken.

1. Technische specificaties

4. Technische specificaties		EA3500S	EA3501S	EA3502S	EA3503S
Cylinderinhoud cm	3	35
Boring mm 38
Slag mm 30,6
Maximaal vermogen bij toenental kW / 1/min 1,7 / 10.000
Maximale koppel bij toenental N·m / 1/min 2,0 / 7.000
Stationair toenental / max. motor toenental met zaaggelei-der / ketting	1/min 2.800 / 13.100
Koppel toenental 1/min 4.100
Geluidsdruk (op de werkplek) LpA, eq vlgs.ISO 22868 1) 3)	dB (A)	101,8 / KpA = 2,5
Geluidsniveau LWA, FI + Ra vlgs. ISO 22868 2) 3)	dB (A)	111,8 / KwA = 2,5
Trillingen ahv, eq vlgs. ISO 22867 1) 3)
- Beugelgreep	m/s2	4,9 / K = 2,0
- Achterste handgreep	m/s2	5,0 / K = 2,0
Carburateur	Type	membraancarburateur
Ontsteking	Type	electronisch
Bougie	Type	NGK CMR6A
of bougie	Type	--
Elektrodenafstand	mm	0,6
Brandstofverbruik bij max. vermogen vlgs. ISO 7293	kg/h	0,68
Specifiek verbruik bij max. vermogen vlgs. ISO 7293	g/kWh	500
Inhoud brandstoffank	cm3	400
Inhoud olietank	cm3	290
Mengverhouding (brandstof : 2-taktolie)
- bij gebruik van MAKITA oliie		50 : 1
- bij gebruik van andere oliie		50 : 1 (kwaliteitsklasse JASO FD of ISO EGD)
Kettingrem		inwerkingstelling met de hand of door terugslag (kickback)
Kettingsnelheid (bij maximum toenental)	m/s	25
Kettingwielverdeling	inch	3/8
Aantal tanden	Z	6
Gewicht motorzaag (lege tank, zonder blad, ketting en toebeh.)	kg	4,4	4,5	4,4	4,5

1) Opgaves honden in gelijke delen rekening met de bedrijfstoestanden stationair, volle belasting en maximum toerental.
2) Opgaves honden in gelijke delen rekening met de bedrijfstoestanden volle belasting en maximum toerental.
3)Onzekerheid (K =)

Zaagketting en zaaggeleider

Type zaagketting		492 (91PX)			290 (90SG), 291 (90PX)
Steek	inch	3/8"
Maat	mm (inch)	1,3 (0,050")			1,1 (0,043")
Type zaaggeleider		Kettingwielzaagblad
Zaaggeleider, lenghte van een snede	mm (inch)	300 (12")	350 (14")	400 (16")	300 (12")	350 (14")
Aantal schakels		46	52	56	46	52

WAARSCHUWING: Gebruik een geschikte combinatie van zaaggeleider en zaagketting. Als u dat Niet doet, kan persoonlijk letsel ontstaan.

5. Benaming van de onderdelen (zie afb. 24)

1 Handgreep
2 Afdekkap
3 Kapvergrendeling
4 Beugelgreep
5 Handbeschermer (Tevens inertieschakelaar voor de kettingrem)
6 Uitlaatdemper
7 Getande beugel (Klawgreep)
8 Instelschroef voor kettingspanner
9 Bevestigingsmoeren
10 Kettingvanger
11 Kettingwielbeschermer
12 Afstelschroef voor oliepomp (Onderzijde)

6. INBEDRIJFNAME

6a. Alleen voor modellen met bevestigingsmoeren aan de kettingwelbeschermer

LET OP:

Bij alle werkzaamheden aan zaaggeleider en zaagketting te allen时代的 de motor afzetten, de bougiestekker eraf trekken (zie Bougie ver vangen) en beschermende handschoenen dragen!

LET OP:

De motorkettingzaag mag pas gestart worden na volledig te zijn samengebouwd en controle!

6a-1. Montage van de zaaggeleiding en zaagketting

Gebruik de bijgeleverde combisleutel voor de hierna ge - noemde werkzaamheden.

Plaats de motorkettingzaag op een stabiele ondergrond en voer de volgende stappen uit voor de montage van de zaagketting en de zaaggeleider uit:

(zie afb. 25)

Ontkoppel de kettingrem door aan de beschemingshendel (1) te trekken, in de richting van de pijl.

Bevestigingsmoeren (2) eraf draaien.

Verwijder de hettingwielbeschermer (3).

(zie afb. 26)

De instelschroef voor de kettingspanner (4) maar links draaien (tegen de klok in), tot de tap (5) van de kettingspanner onder de bout (6) staat.

(zie afb. 27)

Het zaagblad (7) monteren. Erop letten dat de tap (5) van de kettingspanner in het gat van het zaagblad steekt.

(zie afb. 28)

De zaagketting (9) op kettingwiel (8) leggen.

De zaagketting bovenaan ca. tot de helft in de geleidegroef (10) van het zaagblad leggen.

LET OP:

De snijkanten van de zaagketting moeten aan de geleiderbovenkant in de richting van de pijwijzen!

(zie afb. 29)

Voer de zaagketting (9) om de omlegschijf (11) van de zaaggeleider, en trek waar bij de zaagketting Licht in de richting van de pijl.

(zie afb. 30)

De kettingwielbeschermer (3) weeanbrengen.

13 Brandstofpomp (Primer)
14 Startergreep
15 Combischakelaar (Choke / ON / STOP)
16 Gashendel
17 Veiligheids-sperknop
18 Achterste handbeschermer
19 Tankdop brandstoftank
20 Afstelschroef voor de carburator
21 Ventilatorhuis met startinrichting
22 Tankdop olietank
23 Zaagketting (Snjwerktuig)
24 Zaaggeleider
25 Kettingwielbeschermer/snelspanner (TLC)

LET OPI!

De zaagketting moet waar bij over de kettingvanger (12) worden getild.

De bevestigingsmoeren (2) eerst handvast aandraaien.

6a-2. Zaagketting spannen (zie afb. 31)

De instelschroef (4) maar rechts draaien (met de klok mee), tot de zaagketting in de geleidegroef aan de onderkant van het blad grijpt (zie cirkeltje).

Het zaagbladlicht optillen en de instelschroef (4)aar rechts draaien (met de klok mee), tot de zaagketting wee tergen de onderkant van het blad ligt (zie cirkeltje).

Het voorste einde van de zaaggeleider verder omhoog tillen en de bevestigingsmoeren (2) met de combisleutel vast aandraaien.

6a-3. Controle van de kettingspanning (zie afb. 32)

De zaagketting is juist gespannen wanner de zaagketting gegen de onderzijde van de zaaggeleider aanligt en de zaagketting nog gemakkelijk met de hand bewogen kan worden over de zaaggeleider.

Hierbij moet de kettingrem gelost zich.

Controleer regelmatig de kettingspanning, odomat neue zaagkettingen na verloop van vrijuiutrekken en longer worden! Daarom de kettingspanning regelmatig bij afgezette motor controleren.

LET OP:

In de praktijk worden geadviseerd 2-3 zaagkettingen afwisselend te gebruiken.

Voor een gelijkmatige slijtage van de zaaggeleidergroef moet bij het verwisselen van een ketting de zaaggeleider omgekeerd worden (onderzijde boven en boenzijde onder).

6a-4. Zaagketting naspannen (zie afb. 33)

De bevestigingsmoeren (2) met de combisleutel ca. een omwenteling losdraaien.

Het zaagbladlicht optillen en de instelschroef (4)aar rechts draaien (met de klok mee), tot de zaagkettingweer gegen de onderkant van het blad ligt (zie cirkeltje).

Het zaagblad verder optillen en de bevestigingsmoeren (2) met de combisleutel wee stevig aandraaien.

6b. Alleen voor QuickSet-geleider

LET OP:

Bij alle werkzaamheden aan zaaggeleider en zaagketting te allen时代的 de motor afzetten, de bougiestekker eraf trekken (zie Bougie ver vangen) en beschermende handschoenen dragen!

LET OP:

De motorkettingzaag mag pas gestart worden na volledig te zijn samengebouwd en controle!

Bij de QuickSet-zaaggeleider worden de ketting opgespannen via een tandstangsystem in de zaaggeleider. Het naspannen van de ketting worden op die manier nog eenvoudiger. Een tradionele kettingspanner is in deze uitvoering Nieteer aanwezig.De QuickSet- zaaggeleider is herkenbaar aan deze opdruk:

6b-1. Montage van de zaaggeleiding en zaagketting

Gebruik de bijgeleverde combisleutel voor de hierna ge - noemde werkzaamheden.

Plaats de motorkettingzaag op een stabiele ondergrond en voer de volgende stappen uit voor de montage van de zaagketting en de zaaggeleider uit:

(zie afb. 34)

Ontkoppel de kettingrem door aan de beschemningshendel

(1) te trekken, in de richting van de pijl.

Bevestigingsmoeren (2) eraf draaien.

Verwijder de kettingwielbeschermer (3).

(zie afb. 35)

De zaaggeleider (4) opzetten en gegen het kettingwiel (5) drukken.

(zie afb. 36)

De zaagketting (6) op kettingwiel (5) leggen.

De zaagketting bovenaan ca. tot de helft in de geleidegroef

(7) van het zaagblad leggen.

LET OP:

De snijkanten van de zaagketting moeten aan de geleiderbovenkant in de richting van de pij wijzen!

(zie afb. 37)

Voer de zaagketting (6) om de omlegschijf (8) van de zaaggeleider, en trek waar bij de zaagketting Licht in de richting van de pijl.

(zie afb. 38)

De kettingwielbeschermer (3) weeanbrengen.

LET OP!

De zaagketting要去aarbij over de kettingvanger (9) worden getild.

De bevestigingsmoeren (2) eerst handvast aandraien.

6b-2. Zaagketting spannen (zie afb. 39)

Het kettingspanmechanisme "QuickSet" (10) met de combisleutel maar rechts (met de klok mee) draaien, tot de geleideschakels van de zaagketting in de geleidegroef van de geleideronderzijde vrijpen (indien nodig de kettinglicht doortrekken).

De punt van de zaaggeleider Licht optillen en het kettingspanmechanisme (10) verder draaien, tot de zaagketting gegen de onderzijde van de zaaggeleider ligt (zie cirkel).

Het voorste einde van de zaaggeleider verder omhoog tillen en de bevestigingsmoeren (2) met de combisleutel vast aandraaien.

OPMERKING: Werd de zaaggeleider omgekeerd, dan moet het kettingspanmechanisme maar links (dus gegen de klok in) worden gedraaid om de zaagketting te spannen.

6b-3. Controle van de kettingspanning (zie afb. 40)

De zaagketting is juices gespannen wanner de zaagketting.
tegen de onderzijde van de zaaggeleider aanligt en de

zaagketting nog gemakkelijk met de hand bewogen kan worden over de zaaggeleider.

Hierbij moet de kettingrem gelost zich.

Controleer regelmatig de kettingspanning, odomat neue zaagkettingen na verloop van vrijuiukten en longer worden! Daarom de kettingspanning regelmatig bij afgezette motor controleren.

OPMERKING: IIn de praktijk worden geadviseerd 2-3

zaagkettingen afwissel end te gebruiken.

Voor een gelijkmatige slijtage van de zaaggeleidergroef moet bij het verwisselen van een ketting de zaaggeleider omgekeerd worden (onderzijde boven en boenzijde onder).

6b-4. Zaagketting naspannen (zie afb. 39)

De bevestigingsmoeren (2) met de combisleutel ca. een omwenteling losdraaien. De punt van de zaaggeleiderlicht optillen en het kettingspanmechanisme QuickSet (10) maar rechts (met de klok mee) draaien, tot de zaagketting wee tergen de onderzijde van de zaaggeleider ligt (zie cirkel). Het voorste einde van de zaaggeleider verder omhoog tilien en de bevestigingsmoeren (2) met de combisleutel vast aandraaien.

6c. Alleen voor modellen met snelspanner aan de hettingwelbeschermer (TLC)

LET OP:

Bij alle werkzaamheden aan zaaggeleider en zaagketting te allen tijde de motor afzetten, de bougiestekker eraf trekken (zie Bougie ver vangen) en beschermende handschoenen dragen!

LET OP:

De motorkettingzaag mag pas gestart worden na volledig te zijn samengebouwd en controle!

6c-1. Montage van de zaaggeleiding en zaagketting

De motorzaag op een stabiele ondergrund leggen en de onderstaande stappen uitvoeren voor de montage van de zaagketting en zaaggeleider.

(zie afb. 41)

Ontkoppel de kettingrem door aan de beschemingshendel (1) te trekken, in de richting van de pijl.

Klap de hettingwelbeschermer/snelspanner (2) omhoog (zie ook afb. "Zaagketting spannen").

Druk de kettingwelbeschermer/snelspanner.krachtig gegen de veerspanning in en draai hem langzaam谈起klok in, tot hij voelbaar ingrijpt. Druk de kettingwelbeschermer nu verder en draai hem zo ver möglichk谈起klok in.

Laat de kettingwielbeschermer/snelspanner weir los (ontlasten) en breng hem wee in de beginpositie door hem met de klok mee te draaien. Herhaal dit proces tot de kettingwielbeschermer (4) is losgeschroefd.

Neem de kettingwielbeschermer (4) weg.

(zie afb. 42)

De zaaggeleider (5) opzetten en gegen het kettingwiel (6) drukken.

(zie afb. 43)

De zaagketting (8) op kettingwiel (7) leggen.

De zaagketting bovenaan ca. tot de helft in de geleidegroef (9) van het zaagblad leggen.

LET OP:

De snijkanten van de zaagketting moeten aan de geleiderbovenkant in de richting van de pij wijzen! (zie afb. 44)

Voer de zaagketting (8) om de omlegschijf (10) van de zaaggeleider, en trek waar bij de zaagketting Licht in de richting

van de pijl.

(zie afb. 45)

Het bevestigingsgat aan de kettingwelbeschermer (4) op de steunbout (11) uitrachten.

Door aan de kettingspanner (3, zie "Zaagketting spannen") te draaien de kettingspanbout (12) in overeenstemming brengen met het gat in de zaaggeleider.

De kettingwielbeschermer (4) op de steunbouten (11) schuiven.

6c-2. Zaagketting spannen (zie afb. 46)

Door de kettingwielbeschermer/snelspanner (2) tegelijk krachtig in te drukken en met de klok mee te draaien, de kettingwielbescherming(3) aanschroeven, maar nog Niet vast aandraaien.

De punt van de zaaggeleiderlicht optillen en de kettingspanner (3) met de klok mee draaien, tot de zaagketting in de geleidergroef aan de onderzijde van de zaaggeleider grijpt (zie cirkel).

De hettingwelbeschermer/snelspanner (2) opnieuw indrukken en met de klok mee vastdraaien.

(zie afb. 47)

De hettingwielbeschermer/snelspanner loslaten (ontlasten), tot hij vrij draaibaar is, en dan tussen de veiligheidsribben (15) klappen, zoals weergegeven op de afbeelding.

6c-3. Controle van de kettingspanning (zie afb. 48)

De zaagketting is juist gespannen wonneer de zaagketting gegen de onderzijde van de zaaggeleider aanligt en de zaagketting nog gemakkelijk met de hand bewogen kan worden over de zaaggeleider.

Hierbij moet de kettingrem gelost zich.

Controleer regelmatig de kettingspanning, odomat neue zaagkettingen na verloop vanijd uitrekken en longer worden! Daarom de kettingspanning regelmatig bij afgezette motor controleren.

OPMERKING: IIn de praktijk worden geadviseerd 2-3 zaagkettingen afwissel end te gebruiken.

Voor een gelijkmatige slijtage van de zaaggeleidergroef moet bij het verwisselen van een ketting de zaaggeleider omgekeerd worden (onderzijde boven en boenzijde onder).

6c-4. Zaagketting naspannen (zie afb. 49)

Om de zaagketting na te spannen,要去 de snelspanner (2) slechts iets worden gelost,zie onder Montage van de zaaggeleider en zaagketting".

Het spannen van de ketting geleurt zoals reeds beschreven.

Voor alle modellen

6-5. Kettingrem (zie afb. 50)

De MAKITA motorzagen EA3500S-EA3503S zijn standard met een vertragingsveroark zakende kettingrem uitergerust. Ontstaat er een terugslag (kickback) doordat de punt van de zaaggeleider met het hout in aanraking komt (zie hoofdstub "VEILIGHEIDSVOOR SCHRIF TEN", blz. 98), worden bij voldoende terugslag de kettingrem door massatraagheid in werkung gesteld. In een fractie van een seconde worden de zaagketting stilgezet.

De kettingrem is bedoeld voor noodgevallen en voor het blokkeren van de zaagketting voor het starten.

ATTENTIE: In geen geval (behalte bij de contrôle, zie hoofdstuk "Kettingrem controeren") de motorzaag bij ingeschakelde kettingrem bedieren, waar anders in zeer korteijd aanzienlijke schade aan de motorzaag kan optreden!

Vóor het begin van de werkzaamheden onvoorwaardelijk de kettingrem vrijieten!

Inschakeling van de kettingrem (blokkeren) (zie afb. 51)

Als de terugslagkracht sterk genoeg is, dan zal de plotselinge versnelling van de beugelgreep in combinatie met de inertie van de handbeschemming (1) de rem automatisch aanzetten. Druk voor handbediening de handbeschermer (1) met de linker hand in de richting van de voorzijde van de zaaggeleider (pijl 1).

Kettingrem losses

De handbeschermer (1) in de richting van de beugelgreep (pijl 2) trekken tot deze voelbaar aangrijpt. De kettingrem is gelost.

6-6. Brandstoffen

LET OP:

De machine worden met mineraalolieproducten (benzine en olie) bedreven!

Bij de omgang met benzine is verhoogde waakzaamheid geboden.

Roken en open vuur�zijn verboden (ontploffingsgevaar).

Brandstofmengsel

De motor van deze machine is een hoogwaardige, luchtgekoelde tweetaktmotor. De motor werkt op een mengsel van benzine en tweetaktolie.

De motor is ontworpen voor gebruik van normale loodvrijne benzine met een minimaal octaangetal van 91 ROZ. Is deze brandstof Niet beschikbaar, dan+kennen ook brandstoffen met een hoger octaangetal gebruikt worden. Hierdoor ontstaat geen schade aan de motor.

Gebruik voor een optimale motorwerking en ter bescherming van gezondheid en leefmilieu alleen loodvrije brandstof!

Voor de smering van de motor wordt synthetische tweetaktmotorolie voor luchtgekoelde tweetaktmotoren (kwaliteitsklasse JASO FD of ISO EGD) gebruikt; deze worden bij de benzine gemengd. De motor is ontworpen voor MAKITA tweetaktolie met een milieuvriendelijkke mengverhouding van 50:1. Hierdoor worden een lange levensduur en een betrouwbare, rookarme werkig van de motor gewaarborgd. MAKITA kwaliteitstwee-takt olie is afhankelijk van het ver bruik leverbaar in de volgende verpakkingen:

1

100 ml

Indien er geen MAKITA tweetaktolie beschikbaar is moet een mengverhouding van 50:1 bij gebruik van andere tweetaktoliën aangehonden worden,aar anders problemen konnen optreden.

Let op: geen kant enCLAar mengsel van benzinestations gebruiken!

Het verkrijgen van de juiste mengverhouding:

50:1 Bij gelebruik van MAKITA tweetaktolie, d.w.z. 50 delen brandstof(AP) met 1 deel olie.

50:1 Bij gebruik van andere synthetische tweetaktolien (kwaliteitsklasse JASO FD of ISO EGD), d.w.z. 50 delen brandstof(AP) met 1 deel olie.

OPMERKING:

Voor het verkrijgen van het juiste benzine/olie meldsel worden de olie voorgemengd met de helft van de totaal benodigde hoeveelheid benzine, waarna de rest van de brandstof worden toegevoegd. Voor het vullen van de tank van de motorkettingzaag eerst het meldsel goed schudden. Het is Niet zinvol uit overdreven veiligheids bewustzijn het olie-aandeel in het tweetaktmengsel te vergroten ten opzichte van de aangegeven meldverhouding. Ditveroorzaakt nl.meer verbrandingsresten. Deze belasten het milieu en verstappen het uitlaatkanaal in de cilinder evenals de geluidsdemper. Ook stijgt hierdoor het brandstofverbruik en neemt het vermogen af.

Opslag van brandstof

Brandstoffen zijn slechts in beperkte mate geschikt voor opslag. Brandstof en brandstoffmengsels verouderen door verdamping, vooral onder invloed van hoge temperaturen. Te lang bewaarde brandstoffen en brandstoffmengsels konnen zo tot startproblemen en motorschade leiden. Koop Nieteer brandstof in dan in enkele maanden worden verbruikt. Bij hogere temperaturen dieren brandstoffen binnen de 6-8 weken te worden opgebruikt.

Bewaar brandstoffen uitsluitend in goedgekeurde bussen op een droge, koele en veilige plaats!

HUID- EN OOGCONTACT VERMIJDEN!

Minerale olieprodukten, ook oliën, ontvetten de huid. Bij herhaaldelijk en langdurig contact droogt de huiduit. Diverse huidziekten können hiervan het gevolg zich. Bovendien zijn allergische reactiesbekend.

Contact van de ogen met olie veroorzaakt irritaties. Bij oogcontact direct het betreffende oog met schoon wateruitspoelen.

Bij aanhoudende irritatie direct een arts bezoeken!

6-7. Zaagkettingolie

Voor het smeren van de zaagketting en de zaaggeleider moet zaagkettingolie met een hechtmiddeltoevoeging gebruikt worden. De hechtmiddeltoevoeging in de zaagkettingolie voor-komt een te snelwegslingeren van de olie.

Om het milieu te sparen worden het gebruik van biologisch af -breek bare zaagkettingolie aangeraden. In sommige plaatselijke verorderingen worden het gebruik van biologisch afbreekbare olie verplicht gesteld.

De door MAKITA aangeboden zaagkettingolie BIOTOP worden op basis van geselecteerde plantenoliën vervaardigd en is 100% biologisch afbreekbaar. BIOTOP is bekroond met de

blauwe milieu-engel (RAL UZ 48).

BIOTOP zaagkettingolie is leverbaar in de volgende verpakkingsgroottes:

15

Biologisch afbreekbare kettingolie is slechts beperkt houdbaar en dient binnen 2aar na de fabricagedatum die op de ver pakking staat gedrukt te worden opgemaakt.

Belangrijke aanwijzing aangaande bio-olie voor zaagkettingen

Bij een bultenbedrijfsstellung op langere duur moet de olietank worden leeggemaakt, waama er eenkleine hoeveelheid motorolie (SAE 30) moet worden ingegoten. Daarop de zaag enige tijd laden lopen, om alle resten bio-olie uit de tank, het olieleidingsysteme en de zaaginrichting te spoelen. Deze maatregel is noodzakelijk, waarvertenschlen die biolies ertoo noigen plankkerig te worden, waardoor schade aan de oliepomp of aan oliegeleidende machinedelen kan optreden. Bij hornieuwde ingebruiknameeer met BIOTOPzaagkettingolie vullen. Bij schadeverooraakt door het gebruik van afgewerkte of ongeschikte zaagkettingolienervaltLCDere aanspraak op garantie.

Uw vakhandelaar informeert u graag over gebruik entoepassing van zaagkettingolie.

GEBRUK NOOIT AFGEWERKTE OLIE!

Afgewerkte olie is zeer schadelijk voor het milieu! Afgewerkte olie bevat hoge concentraties van stoffen waarvan bewezen is dat ze kankerverwekkend zijn. De verruiling in afgewerkte olie veroorzaakt verhoogde slijtage aan de oliepomp en het zaagmechaniek.

Bij schade veroorzaakt door het gebruik van afgewerkte of ongeschichte zaagkettingoliën vervalt iedere aanspraak op garantie.

Uw vakhandelaar informeert u graag over gebruik en toepassing van zaagkettingolie.

HUID- EN OOGCONTACT VERMIJDEN!

Minerale olieprodukten, ook oliën, ontvetten de huid. Bij her haaldelijk en langdurig contact droogt de huiduit. Diverse huidziekten können hiervan het gevolg zich. Bovendien zich allergische reactiesbekend.

Contact van de ogen met olie veroorzaakt irritaties. Bij oogcontact direct het betreffende oog met schoon water uitspoelen.

Bij aanhoudende irritatie direct een arts bezoeken!

6-8. Tanken (zie afb. 52)

STOP

De omgang met brandstoffen vereist een voorzichtige en zorgvuldige handelwijze.

Uitsluitend bij uitgeschakelde motor!

Rondom de vulopeningen goed schoonmaken, zodat er geen vuil in de tanks kommt.

De tankdop afschroeven (evt. met de combisleutel losdraaien, die afbeelding) en het brandstofmengsel resp. de zaagkettingolie tot de onderkant van de vulopening bijvullen. Voorzichtig ingieten, om geen brandstofmengsel of zaagkettingolie te morsen.

Zaagkettingolie

Brandstof en tweetaktolie

De tankdop met de hand tot de aanslag opschroeven. Tankdop en omgeving na het tanken reinigen!

Smering van de zaagketting

Om de zaagketting voldoende te smeren,要去 altijd voldoende zaagkettingolie in de tank voorhanden zijn. De tankinhoud volstaat bij een gemiddelde pompcapaciteit voor de duur van een brandstoftank. Tijdens het werk controeren of er nog voldoende kettingolie in de tank is en indien nodig bijvullen. Alleen bij een uitgeschakelde motor! De tankdop met de hand tot de aanslag aandraaien.

6-9. Kettingsmering controleren (zie afb. 53)

Zaag nooit met onvoldoende kettingsmering. Hiermee verkort u de levensduur van de zaaginrichting!
Controleer vór het begin van de werkzaamheden aftijd het oliepeil in de tank en de controllerer ook de olietoevoer. De olietoevoer kan op als volgt gecontroleerd worden:
Start de motorkettingzaag (zie hoofdstuk "Motor starten").
Houd de lopende zaagketting onceveer 15 cm boven een boomstam of de grond (leg er iets onder als bescherming). Bij voldoende smering vomt zich een Licht oliespooor door de afgeslingerde olie. Bij voldoende smering ontstaat door afspattende olie een geringe oliespooor. Let op de windrichting en stelt u zich Niet onnodig aan de smeeroliemist bloot!

Opmerking:

Na het buitenbedrijfstellen van het apparaat is het normalaal, dat gedurende等一批增高 resten van kettingolie eruitlopen, die nog in het olieleidingsystem en aan de zaaggeleider en de ketting voorhanden zijn. Hierbij is geen spreke van een defect!

Gebruik een geschichte onderlegger.

6-10. Kettingsmering afstellen (zie afb. 54)

Uitsluitend bij uitgeschakelde motor!

De olietoevoerhoeveelheid kan met de afstelschroef (1) worden geregeld. De instelschroef vindt u aan de onderkant van kast.

De oliepomp is af fabriek ingesteld op een minimale pompcapaciteit. Voor de pompcapaciteit zijn twee instellenen möglichk: minimale en maximale pompcapaciteit.

Om de toevoerhoeveelheid te veranderen, met een kleine schroevendraaier de instelschroef met

• een draai maar rechts op een grotere
• een draaiaar links op een Kleinere toevoerhoeveelheid instellen.

Naargelang de lenghte van de zaaggeleider dient een van de twee instellingen te worden gekozen.

Tijdens de werkzaamheden controlleren of er voldoende kettingolie in de tank zit. Indien nodig bijvullen.

(zie afb. 55)

Voor een problemloze werkung van de oliepomp要去en de olietoevoergroef in het krukashuis (2) en de olietoevoerboring in de zaaggeleider (3) regelmatig gereinigd worden.

Opmerking:

Na het buitenbedrijfstellen van het apparaat is het normalaal, dat gedurende enigeijd nog resten van kettingolie eruitlopen,

die nog in het olieleidingsystem en aan de zaaggeleider en de ketting voorhanden zijn. Hierbij is geen spreke van een defect! Gebruik een geschikte onderlegger.

6-11. Motor starten (zie afb. 56)

De motorkettingzaag mag pas gestart worden na volledig te zijn samengebouwd en controle!

Op minstens 3 m afstand van de plek waar getankt worden.
Zorg dat u stabel staat en leg de motorkettingzaag zo op de grond leggen dat de zaaginrichting vrij van de grond blijft.
Kettingrem inschakenen (blokkeren).

Houd de beugelgreep stevig met een hand vast en druk de motorkettingzaag gegen de grond.

Plaats de punt van de rechter voet in dechterste handbeschermer.

Opmerking: Dankzij de verende starthulp kan de motorzaag zonder groe krachtinspanning worden gestart. Voer het startproces vlot en gelijkmatig UIT!

6-12. Koudstart: (zie afb. 57)

Koudstart (Choke)

Warmstart (ON)

Afbetten van de motor

Combischakelaar in veiligheidsstand

(ontstekingsstroom onderbroken,oodzakelijk bij onderhouds- en montagewerkzaamheden)

Brandstofpomp (5) door meermaals drukken in gang brengen tot de brandstof in de pomp zichtaar worden.

De combischakelaar (1) maar boven drukken (chokestand). Hierbij worden tegelijkertijd de halfgasvergrendeling geactiveerd.

Trek de startgreep (2) vlot en gewijkmatig door.

LET OP: De starterkabel nicht meer dan ca. 50 cm uittrek ken en.altijd langzaam met de hand terugbrengen. Herhaal het startproces 2 maal.

De combischakelaar (1) in de middelste stand (ON)

drukken. Opnieuw vlot en gelijkmatig aan de startgreep trekken. Zodra de motor loopt, de handgreep omvatten (de veiligheidsblokkeertoets (3) worden met de handpalm bediend) en de gashendel (4) aantippen. De halfasvastzetter worden opgeheven en de motor loopt stationair.

LET OP: de motor要去 na het aanlopen direct teruggebracht worden maar het stationaire toerental, waar anders schade kan ontstaan aan de kettingrem.

Nu de kettingrem loses.

6-13. Warmstart:

Zoals beschreiben onder koudstart, maar voor het starten de combischakelaar (1) waar boven drukken (chokestand) en meteen wee in de middelste stand (ON) drukken, om alleen de halfgasvergrendeling te activeren. Als de motor na 2 tot 3 pogingen Niet draaait, het complete startproces herhalen, zoals beschreiben onder koudstart.

OPMERKING: Wordt de motor slechts even uit gezet, dan kan het startproces ook zonder bediening van de combischakelaar gebeuren.

Belangrijke opmerking: Indien de brandstoftank volledig werden opgebruikt en de motor door een gebrek aan brandstof tot stilstand is gekomen, dient u na het bijtanken de brandstompnp (5)eermaals in te drukken, tot er brandstof in de pomp te zien is.

6-14. Afzetten van de motor

De combischakelaar (1) maar beneden drukken in de stand

OPMERKING: De combischakelaar keert na het omlaagdrukken terug maar de stand "ON". De motor isuitgeschakeld, maar kan ook zonder de combischakelaar opnieuw te bedieren, worden gestart.

LET OP! Om de ontstekingsstroom te onderbreken, dient de combischakelaar volledig omaaag te worden gedrukt, voor bij de waarstand tot in de stand (9).

6-15. Kettingrem controlleren (zie afb. 58)

De kettingrem moet elke keer vór werkbegin worden gecontroleerd.

De motor Zoals beschreiben starten (een vellige stand innemen en de motorzaag zodenig op de grond zetten, dat het zaagwerk vrij staat).

De beugelgreep met een hand stovig omvatten, de andere hand aan de handgreep.

De motor op halve toeren lately lopen en met de rug van de hand de handbeschermer (6) in de richting van de pijdrukken tot de kettingrem blokkeert. Nu要去 de zaagketting onmiddelijk tot staan komen.

De motor onmiddelijk in zijn vrij zetten en de kettingrem waar loszetten.

Let op: Mocht de zaagketting bij deze contrôle nicht onmiddelijk tot stilstand komen, de motor onmiddelijk uitschakelen. Met de motorzaag mag in dit geval nicht gezaagd worden. Neem a.u.b. contact op met een MAKITA-atelier.

6-16. Instellen van de carburateur (zie afb. 59)

LET OP: De instelling van de carburateur mag uitsluitend door een MAKITA-werkplaats gebeuren!

SERVICE

Alleen correcties via de instelschroef (T)月至de gebruiker van de machine worden uitgevoerd. Als de zaagketting in de vrijloop meedraait (zonder dat de gashendel worden bediend), moet de vrijloopinstelling absoluut worden gecorrigeerd!

De vrijloopinstelling mag pas na de complete montage en
controle van de machine worden uitgevoerd!
Deze dient bij een warme motor, schoon luchtfilter en
correct gemonteerde zaagketting te gebeuren.

De instelling met een schroevendraier (kopbreedte 4mm )uitvoeren.

Vrijloop instellen

Uitdraaien van de instelschroef (T) gegen de klok in: stationair toerental daalt. Indraaien van de instelschroef (T) met de wijzers van de klok mee: stationair toerental stijgt.

Let op! Mocht de zaagketting, ondanks de gecorrigeerde instelling van de vrijloop, Niet tot stilstand komen, dan mag in geen geval met de machine worden gewerkt. Neem a.u.b. contact op met een MAKITA-werkplaats!

7. ONDERHOUDSWERKZAAMHEDEN

7-1. Zaagketting slijpen

LET OP: Bij alle werkzaamheden aan zaaggeleider en zaagketting te allen时代的 de motor afzetten, de bougiestekker eraf trekken (zie Bougie verrangen) en beschermende handschoenen dragen! (zie afb. 60)

De zaagketting要去orden geslepen, wanner:

zaagselachtige spaanders ontstaan bij het zagen van vochtig hout.

de ketting ook bij große druk slechts met moeite in het hout trekt.

de snijkant zichtaar beschadigd is.

Het zaagmechaniek in het hout eenzijdig maar links of rechts verloopt. Deoorzaak hiervan is een ongelijkmatige scherpte van de zaagketting.

Belangrijk: vaak slijpen, weinig materiaal afslijpen!

Voor eenvoudig naslijpen zich in de meeste gezallen twee tot drie streken van de vijl voldoende.

Nadat men de ketting meertere malen zich nageslepen heeft moet de zaagketting in de serviceworkplaats nageslepen worden.

Slijpkriteria:

LET OP: Uitsluitend voor deze motorzaag toegelaten kettingen en zaaggeleiders gebruiken! (zie afb. 61)

Alle zaagtanden要去en even lang zijn (maat a). Verschillen in hoogte van de zaagtenden betekenen een ongelijkmatige loop van de ketting en+kunnen kettingbreukveroorzaken!

Minimumlengte zaagtand = 3mm .Wanner de minimum lengte bereikt is, de kettingzaag nicht更是 slijpen. Er moet dan een neue kettingzaag worden opgelegd (zie uittreksel uit de reserveonderdelenlijst en het Hoofdstuk "Nieuwe zaagketting").

De afstand:tussen de dieptebegrenzers (ronde neus) en de snijkant bepaalt de spaandikte.

De Beste zaagresultaten worden bereikt met een afstand van 0,64 (.025") zusammen de dieptebegrenzers.

LET OP: Een te grote afstand vergroot het gevaar van terugslag! (zie afb. 62)

De slijphoek (α)要去 bij alle zaagtanden absolutgelijk zijn. 30^ voor hettingtotype 492 (91PX), 290 (90SG), 291 (90PX)

De juiste borsthoek van de zaagtand () ontstaat bij gebruik van de juiste ronde vrij vanzelf.

80^ voor hettingtype 492 (91PX)

75^ voor hettingtotype 290 (90SG), 291 (90PX)

Verschil in de hoeken veroorzaakt een ruwe en onregelmatige kettingloop, vergroot de slijtage en kan leiden tot kettingbreuk!

Welke vijl en hoe deze te gebruiken

Het slijpen dient te gebeuren met een speciale ronde vijl voor zaagkettingen. Normale rondvijlen zijn ongeschikt.

Type 290 (90SG), 291 (90PX): zaagkettingrondvijl 4,5 mm. De vrij mag alleen bij de voorwaartse streek (pijl) vrijlen. De vrij要去 bij het terughalen vrij van het materiaal gehonden worden.

De kortste snijtand worden als eerste geslepen. De lengte van deze tand is dan de uitgangsmaat voor alle andere snijtanden van de zaagketting.

Nieuw ingezette snijtanden moeten precies aan de vorm van de gebruekte tanden aangepast zich, ook aan de loopvlakken. (zie afb. 63)

De vijl overeenkokmstig het kettingtype gebruiken (90^ op het zaagblad).

(zie afb. 64)

De vijlhouder vergemakkelijk de vijlgeleiding, hij is voorzien van markeringen voor de korrekte sijphoek van: = 30^

(de markings parallel aan de zaagketting lately lopen) en begrenst de insteekdiepte (4/5 van de vrijdoorsnee).

(zie afb. 65)

Aansluitend op het naslijpen de hoogte van de diepte begrenzers controeren met de kettingmaatlat.

Ook de geldingste uitsteekhoogte met een speciale vlakke vrij verwijdenen (1).

Dieptebegrenzer aan de voorzijde opnieuw afronden (2).

7-2. Binnenruimte hettingwiel reinigen (zie afb. 66)

LET OP: Bij alle werkzaamheden aan zaaggeleider en zaagketting te allen tijde de motor afzetten, de bougiestekker eraf trekken (zie Bougie ver vangen) en beschermende handschoenen dragen!

LET OP: De motorkettingzaag mag pas gestart worden na volledig te zijn samengebouwd en contrôle!

De kettingwielbeschermer (1) wegnen (zie hoofdstuk "INBEDRIJNAME" van de betreffende uitvoering) en de binnenruimte met een penseel reinigen.

Zaagketting (2) en zaaggeleider (3) eraf nemen.

OPMERKING

Erop letten dat er geen restanten in de oliegeleidegroef (4) en aan de kettingspanner (5) achechterblijven.

Montage van zaaggeleider, zaagketting en
kettingwielbeschermer, zie hoofdstuk "INBEDRIJNAME" van de betreffende uitvoering.

OPMERKING:

De hettingrem is een zeer belangrijke veiligheids-voorziening en is zoals ieder onderdeel onderhevig aan slijtage.

Regelmatte controle en onderhoud is in het belang van uw eigengeiligheid en dient door een MAKITA servicework plaat te worden uitgevoerd.

SERVICE

7-3.Zaaggeleider reinigen (zie afb.67)

LET OP: Beslist werkhandsschoenen dragen.

De loopvlakken van de zaaggeleider (7)要去 regelmatig op beschadigingen worden gecontroleer en met daartoe geschikt gereedschap worden schoongemaaakt.

De beide olie-inlaatopeningen (6) en de volledige zaaggeleider vrij van verontreinigingen houden!

7-4. Nieuwe zaagketting (zie afb. 68)

LET OP: Uitsluitend voor deze motorzaag toegelaten hettingen en zaaggeleiders gebruiken!

Voordat een neue zaagketting omgelegd worden要去 allereerst de staat van het kettingwiel gecontroleerd worden. Ingelopen kettingwienen (8) können beschoga digingen van de neue zaagkettingveroorzaken en要去ervangen te worden.

Kettingwielbeschermer afnemen (zie Hoofdstuk "INBEDRIJNAME")

Zaagketting en zaaggeleider eraf nemen.

De borgschijf (9) afnemen.

LET OP: De borgschnitt springt uit de gleuf. Houd de schijf met uw duimen gegen, om te verhinderen dat ze wegspirtgnt.

De schijf (11) afnemen.

Bij een versleten kettingwiel (8)要去 koppelingsstrommel volledig (12) worden verrangen.

Nieuwe koppelengstrommel volledig (12), schijf (11) en neue borgschijf (9) monteren.

Voor montage van zaaggeleider, zaagketting en hettingwelbeschermer zie Hoofdstuk "INBEDRIJFNAME".

OPMERKING: Geen neue ketting op een ingelopen kettingwiel gebruiken. Het kettingwiel ten-Laatste na twee opgebruekte kettingen verrangen. De neue ketting enkele

minutes met halflgas lately lopen, zodat de zaagkettingolie zich gelijkmatig verdweit. De kettingspanning vaak controleren, waar的进步e zaagkettingen uitrekken (zie Controle van de kettingspanning)!

7-5. Luchtfilter schoonmaken (zie afb. 69)

LET OP: Wonneer voor het schoonmaken perslucht worden gebruikt, te allenijdde een veiligheidsbril dragen, om ogenverwondingen te vermijden.

Luchtfilter nicht met brandstof schoonmaken.

Steek de combisleutel vertical door de ingesneden stop (^*) . De schroef (1) gegen de klok in losdraaien en de afdekkap (2) wegemen.

De combischakelaar (3) naar boven drukken (chokestand), om te verhinderen dat vuildeeltjes in de carburateurkommen. De lip (4) van het luchtfilterdeksel voorzichtig in de richting van de pijl trekken en het luchtfilterdeksel afnemen.

Het luchtfilter (5) wegnemen.

ATTENTIE: Aanzuigopening met een zuivere lap afdekken om te verhin deren, dat er vuildeeltjes in de carburator terechtkommen.

Sterk verwulde luchtfilters in lauwarm water met een gewoon awasmiddel uittwassen.

Luchtfilter goed droogmaken.

Bij sterke verruiling vaker reinigen (dagelijks meerderemalen),want alleen een schoon luchtfilter garandeert een optimale werking van de motor.

LET OP: Beschadigde luchtfilters direct vernieuwen! Afgescheurde stukken weefselen grof vuil kunnen de motor onherstelbaar beschadigen.

(zie afb. 70)

Het luchtfilter (5) aanbrengen.

Het luchtfilterdeksel opzetten.

Opmerking: Als het luchtfilterdeksel correct zit, klikt de lip (4) van het luchtfilterdeksel vanzelfeer vast.

De combischakelaar (3) maar beneden drukken en de gashendel (6) eenmaal doordrukken, om de halfgasstand te deactiveren.

De afdekkap (2) opzetten. Bij het opzetten erop letten dat de onderste pennen (7) aan beiden zichden van de afdekkap correct ingrijpen (de pennenogens bij een juiste montage nicht zichtaar+zijn).

De schroef (1) met de klok mee vastschroeven.

7-6. Bougie verrangen (zie afb. 71)

LET OP:

Bougie of bougiedop mogen nicht bij lopende motor aangeraakt worden (hoogspanning!).

Onderhoudswerkzaamheden uitsluitend bijuitgeschakelde motor uityoeren. Bij hetemotor gevaar van verbranding.Beschemhand schoenen dragen!

Bij beschadiging van de isolator, sterke verbranding van de elektroden, of sterk verruilde electroden, moet de bougie verrangen worden.

Kap erafnemen (zie bij "Luchtfilter schoonmaken").

Bougiestekker (8) van de bougie af trekken. De bougie uitsluitend met de meegeleverde combisleutel eruitnemen.

Elektroden afstand

De elektrodenafstand moet 0,6 mm+zijn.

LET OP: Bij verwanging uitsluitend de bougies NGK CMR6A gebruiken.

7-7. Controle van de bougievonk (zie afb. 72)

#

Houd de uitgeschroefde bougie (9) stevig aangesloten op de bougiekabel met een geisoleerde tang gegen de cilinder kop (niet in de buurt van het bougiegat!).

De combischakelaar (10) in de stand "ON" drukken.

De starterkabel krachtig doortrekken.

Bij een correct functioneren moet er een vonk zichtbaar zijn tussen de elektroden.

7-8. Controlleren van de uitlaatschroeven (zie afb. 73)

De 3 schroeven (11) uittraaien en de bovenschaal van de geluiddemper (12) wegemen.

Opmerking: Bij motorzagen met katalysator (EA3500S,

EA3501S) de bovenschaal van de geluiddempoer samen met de katalysator wegnemen.

De schroeven van de oneselfaal van de geluiddempoer (13) waar nu toegankelijk en+kunnen op hun stevige zitting worden gecontroleerd.Indien ze los+zijn,handvast aandraaien (let op: Niet te ver doordraaien).

7-9. De vonkenvanger verrangen/reinigen (afhankelijk van het land) (zie afb. 74)

De vonkenvanger要去 regelmatig worden gecontroleerd en gereinigt.

Draai 3 schroeven (11) los en verwijder de bovenste helft van de uitlaatdemper (12) en daarna de vonkenvanger (14).

Let op: Gebruik geen scherpe of suntige voorwerpen voor het reinigen. Hierdoor kannen de draden beschadigd of verrormd raken. Monteer de vonkenvanger weer tezamen met de bovenste helft van de uitlaatdemper en draai de schroeven vast.

7-10. Startkabel verrangen / Terughaalveercassette verrangen / Startveer verrangen (zie afb. 75)

De drie schroeven (1) uittraaien.

Het ventilatorhuis (2) wegnemen.

De luchtgeleider (3) uit het ventilatorhuis nemen.

ATTENTIE: Gevaar van letse! Schroef (7) alleen bij ontspande terughaalveer eruit draaien!

Wanner de startkabel verrangen worden ofschool dozeniet defect is, moet men eerst de terughaalveer van de kabeltrommel (13) ontspannen.

Daartoe de kabel bij de startgreep geheel uit het ventilatorhuis trekken.

De kabeltrommel met de ene hand vasthouden en met de andere hand de kabel in de uitsparing (14) drukken.

Laat de kabeltrommel zich voorzichtig draaien, tot de terughaalveer volledig zonder spanning is.

De schroef (7) uittdraaien en de meenemer (8) en veer (6) wegemen.

De kabeltrommel voorzichtig aftrekken.

Resten van de oude kabel verwijderen.

Een/Newkabel (Ø 3 mm, 900 mm lang) inrijgen zoals op de afbeelding getoond (schijf (10) Niet vergeten) en aan de beiden einden een knoop leggen.

Knoop (11) in de kabeltrommel (5) trekken.

Knoop (12) in de startgreep (9) trekken.

De kabeltrommel opzetten, deze waar bijoods draaien tot de terughaalveer grijpt.

De veer (6) in de meenemer (8)plaatsen en samen in de

kabeltrommel (5)plaatsen met een lichte draai gegen de klok in. De schroef (7) weeer aanbrengen en vastdraaien.

Het koord in de uitsparing (14) van de koordtrommel steken en de koordtrommel met het koord driemaal met de klok mee draaien.

De kabeltrommel met de linker hand vasthonden en met de rechter hand de verdraaing van de kabel opheffen, de kabel strak trekken en vasthonden.

De kabeltrommel voorzichtig los latent. De kabel worden door de veerkracht op de kabeltrommel gewikkeld.

De werkwijze eenmaal herhalen. De startgreep moet nurecht op het ventilatorhuis staan.

OPMERKING: Bij geheel uitgetrokken startkabel moet de kabeltrommel minstens 1/4 toer gegen de veerkracht in verder können worden gedraaid.

LET OP: Gevaar van letse! De uitgetrokken startgreep vastmaken, waar deze terugschiet als de kabeltrommel per ongeluk losgelaten worden.

Terughaalveercassette verrangen

Het ventilatorhuis en de kabeltrommel afnemen (zie boven).

ATTENTIE: Gevaar van letsell! De terughaalveer kan wegspringen! Absoluut een veiligheidsbril en veiligheidshandschoenen dragen!

Het ventilatorhuis met het hele steunvlak van de holkeant voorzichtig gegen een houten voorwerp sloan enaarbij vasthouden. Het ventilatorhuis nu voorzichtig en stapsgewijze optillen, want zo kan de uitgevalten terughaalveercassete (13) zich gecontroleerd ontspannen, als de terughaalveeruit de kunststof cassette is gesprongend. De neue terughaalveercassete voorzichtig aanbrengen en omlaagdrukken tot ze vastklikt.

De koordtrommel weeopzetten enaarbijlichtdraaien,tot de terughaalveer pakt.

De veer (6) en meenemer (8) monteren en met de schroef (7) vastschroeven.

De veer opspannen (zie hierboven).

Startveer verrangen

OPMERKING: Is de veer (6) van de verende starthulp gebroken, dan is een grotere krachtinspanning nodig om de motor te starten, en dan is bij het trekken aan de startgreep een grotere waarstand voelbaar. Wortd deze verandering in het startproces vastgesteld, dan dient de veer (6) gecontroleerd en indien nodig verrangen te worden.

Ventilatorhuis monteren

De luchtgeber (3) in het ventilatorhuis zetten en waar bij de drie uitsparingen (4) latent inklikken.

Het ventilatorhuis juist in de kast passen,licht indrukken en waar bij aan de starterkabel trekken tot de startinrichting aanzet.

Schroeven (1) vastdraaien.

7-11. Luchtfilterruimte/ventilatorruimte reinigen (zie afb. 76)

De afdekkap wegemen.

Het ventilatorhuis wegemen.

LET OP: Wonneer voor het schoonmaken perslucht worden gebruikt, te allenijdene een verilgheidsbril dragen, om ogenverwondingen te vermijden.

De gehele vrijgemaakte omgeving (15) kan met een borstel of met perslucht worden schoongemaakt.

7-12. Cilinderribben reinigen (zie afb. 77)

Voor het reinigen van de cilinderribben kan een flessenborstel worden gebruikt.

7-13. Benzine filter verrangen (zie afb. 78)

Het filtrvilt (16) van de benzine filter kanijdens het gebruik uitzetten. Om een probleemloze brandstoffevoer maar de carburator te garanderen moet het filtrvilt onceveer eins per drie maanden verrangen worden.

Om de zuigkop te verrangen, deutsche met een draadhaak of punttang door de tankopening trekken.

7-14. Periodieke onderhouds- en reingingsvoorschriften

Voor een lange levensduur alsook ter voorkoming van schades en ter waarborging van het volledig functioneren van de veiligheidsvoorzieningen要去en de hierna beschreiben onderhoudstaken regelmatig uitgevoerd worden. Garantieclaims worden alleen dan toegelaten, indien deze taken regelmatig en zoals voorgeschreiben uitgevoerd zijn. Bij Niet-inachtneming bestaat er gevaar voor ongelukken!

Gebruikers van motorkettingzagen mogen alleen de onderhouds- en reinigingswerkzaamheden uitvoeren die beschren zijn in deze gebruiksaanwijzing. Alle overige werkzaamheden mogen alleen worden uitgevoerd door een MAKITA service werkplaats.

Pagina

Algemeen Gehe	e motorzaag Van buiten schoonmaken en op beschadigingen controleren. Zaagketting Regelmatig nasl pen, tijdig vernieuwen. Kettingrem Regelmatig in de serviceworkplaats latent controeren. Zaaggeleider Omdraaien, opdat de belaste loopvlakken gelijkmatig verslieten. Startkabel Controleren op beschadigingen. Bij beschadiging vermieuwen.	7-1 6a-3, 6b-3, 6c-3 7-10
Voor iedere inbedrijfname	Zaagketting Op beschadigingen en scherpte controleren. Kettingspanner controleren. Kettingsmering Werking controleren. Kettingrem Werking controleren. Combischakelaar, veiligheids sperschakelaar, gashendel Brandstof- en Olietankdop Controleren op goede afsluiting.	7-1 6a-3, 6b-3, 6c-3 6-9 6-15 6-11
Dagelijks Luchtfilter Reinigen (evt. meermaals per dag)		7-5 7-3 6-10, 7-2 6-16
	Zaaggeleider Controleren op beschadigingen, Olietoevoerboring reinigen. Zaaggeleider montagevlak Reinigen, in het bijzonder de olietoevoergroef. Stationair toerental Controleren (ketting mag net meelopen).
Wekelijks Ventilatorhuis Schoonmaken, om een ongehinderde toevoer van koellucht te waarborgen.		5
	Luchtfilterruimte Schoonmaken, om een ongehinderde toevoer van koellucht te waarborgen.	7-11
	Ventilatorruimte Schoonmaken, om een ongehinderde toevoer van koellucht te waarborgen.	7-11
	Cilinderriben Schoonmaken, om een ongehinderde toevoer van koellucht te waarborgen.	7-12
	Bougie Werking en staat controleren, indien nodig verrangen.	7-6
	Geluidsdemper Op slijtage (aanvreten) controleren, schroeven controleren.	5, 7-8
	Vonkenvanger (afhankelijk van het land) Reinigen en zo nodig verrangen.	7-9
	Kettingvanger Controleren.
	Schroeven en moeren Toestand en vastzitten controleren
Iedere 3 maanden	Benzine filter Vervangen	7-13
	Brandstof- en olietank Reinigen
Jaarlijks	Gehele motorzaag Door een vakwerkplaats latent nakijken
Opsiag	Gehele motorzaag Van buiten schoonmaken en op beschadigingen controleren. Bij beschadigingen direct een vakkundige reparatie latent uitvoeren.	7-3
	Zaagketting en reinigen enlicht inoliën
	Zaaggeleider Geleidingsgroef van de zaaggeleider reinigen.
	Brandstof- en olietank Leeg maken en reinigen
	Carburator Leeg draaien

8. Werkplaatsservice, reservationen en garantie

Onderhoud en reparations

Onderhoud en reparatie van moderne motorkettingzagen evenals de veiligheidsgevoelige hoofdonderdelen vereisen een gekwalifi ceerdevakopleiding en een van special gereedschap en testapparatuur voorziene gespecialiserde werkplaats.

Alle Niet in deze handleiding beschreiben werkzaamheden要去en door een MAKITA-atelier worden uitgevoerd.

De vakman beschicht over deoodzakelijk oppleiding,erving en uitrusting om u steeds met zo weinig möglichk kosten een oplossing te bieden en helpt u met raad en daad. Een lijst met MAKITA-dealers vindt u onder: www.makita-outdoor.com Bij reparatiepogingen door derden of Niet-geauthoriseerde Personenervalt de garantie.

Reserveonderdelen

Betrouwbaarheid, levensduur en veiligheid van uw machine is ook afhankelijk van de kwaliteit van de gebruike reserveonderdelen.

Alleen originele MAKITA-reserveonderdelen gebruiken, die door het teken zijingekenmerkt.

Alleen de originele onderdelen komen uitdezelfde fabriek als de machine en garanderenkaarom de Beste kwaliteit van materiaal, maatvastheid, werking undveiligheid.

Originèle reserveonderdelen en accessoires,zijn verkrijgbaar bij uw vakhandelaar. Deze beschikt over deoodzakelijkere reserve onderdelenlijsten en wordt doorlopend op de hoogte gehouden van verbeteringen en veranderingen in het aanbod van reserveonderdelen.

Houdt u ook rekening met het feit dat, bij gebruik van nicht originele MAKITA onderdelen, het verlenen van garantie door de MAKITA-organatie Niet möglichk is.

Garantie

MAKITA garandeert een uitstekende kwaliteit en vergoedt de kosten van verbeteringen door verranging van de beschadigde onderdelen in geval van materiaal- of fabricagefouten die binnen de garantie na de datum van aankoop optreten.

Houdt u er rekening mee dat in sommige landen specifieke garantievoorwaarden gelden. Vraagt u dit na bij de verkoper in geval van twijfel. Deze is als verkoper van het produit verantwoordelijk voor de garantie.

De volgende schadeoorzaken vallen buiten de garantie. Wij vragen hiervoor uw begrip:

• Niet opvolgen van de gebruiksaanwijzing.
• Achterwege latent vanoodzakelijkke onderhouds-en reinigingswerkzaamheden.
• Schade als gevolg van een onjuiste carburatorinstelling.
  Normale slijtage.
• Duidelijkke overbelasting door aanhoudende overschrijding van de maximaal toegestane belasting.
• Gebruik van niet goedgekeurde zaaggeleiders en zaagkettingen.
• Gebruik van Niet goedgekeurde zaaggeleider- en zaagkettinglengten.
• Gebruik van geweld, onoordeelkundige behandeling, misbruik of ongevallen.
• Schade door oververhitting als gevolg van verruiling van het ventilatorhuis.
• Ingrepen door ondeskundige Personen of ondeskundige reparatiepogingen.
• Gebruik van ongeschikte reserveonderdelen, resp. nicht originèle MAKITA onderdelen, voorzover deze schade{kunnen veroorzaken.
• Gebruik van ongeschikte of te lang opgeslagen

brandstoffen.

• Schade die terug te voeren is tot voorwaarden bij verhuur.
• Schade veroorzaakt door het nichtijdig aandraaien vanuitwendige schroef-verbindingen.

Reinigings-, onderhouds- en afstelwerkzaamheden
vallen nicht onder de garantie. Alle voorkomende
garantiewerkzaamheden要去en worden uitgevoerd door een
MAKITA vakhandelaar.

1. Storingzoeken

Storing Systeme	Constatering Oorzaak
Ketting loopt nicht Kettingrem	Motor loopt Kettingrem	em ingeschakeld.
Motor start nicht of zeer onwillig	Ontstekings installation	Ontstekingsvonk aanwezig	Fout in de brandstoffevoer, compressiesystem, Mechanisch defect.
		Geen ontstekingsvonk	STOP-schakelaar in pos.®, fout of kortsluiting in de bedrading, bougiestekker, bougie defect.
	Brandstof toevoer Brandstoftank is vol Combisch	Brandstoftank is vol Combisch	akelaar in chokestand, carburator defect, benzine filter verruild, brandstoffleiding geknikt of onderbroken.
	Compressie systeem	Binnenin de motorkettingzaag	Cilindervoetpakking defect, beschadigde radiale afdichtringen, cilinder- of zuigerringen beschadigd.
		Buitenzijde van de motorkettingzaag	Bougie zich nicht goed af.
	Mechanisch Starter	grijpt Niet aan Veer in de staer	ter gebroken, kapotte onderden binnenin de motor.
Problemen bij warme start	Carburator Brandstof	in de tank en ontstekingsvonk aanwezig	Foute carburatorafstelling.
Motor slaat aan maar diect waar af	Brandstoffevoer Brandstof in de tank Stationaire	andstof in de tank Stationaire	toerental fout agesteld, benzine slaat filter of carburator verruild. Tankbeluchting defect, brandstoffleiding onderbroken, babel beschadigd, combischakelaar beschadigd.
Onvoldoende vermogen Erk	kunnenmeerderesystemen tegelijkertijd betrokkenijken	Motorkettingzaag loopt stationair	Luchtfilter verruild, foute carburatorafstelling geluidemper verstot, uitlaatkanaal in de cilinder vernauwd, Vonken-beschermzeef verruild.
Geen kettingsmering	Olietank, Oliepomp	Geen kettingolie op de	Olietank leeg zaagketting Olietoevoerboring verruuld Afstelschroef voor oliepomp versteld.

10. Uittreksel uit de reserve-onderdelenlijst (zie afb. 79)

EA3500S, 3501S
EA3502S, 3503S

Alleen originele MAKITA-reserveonderdelen gelebruiken. Voor reparations en verranging van andere onderdelen is uw MAKITA service-werkplaats verantwoordelijk.

Pos. Benaming

1 Achterste zaaggeleider 3/8", 30 cm, 1,3 mm (12")

Achterste zaaggeleider 3 / 8" 35cm,1,3mm(14")

Achterste zaaggeleider 3 / 8^ 40~cm 1,3mm (16")

2 Zaagketting 3 / 8^ voor 30 cm, 1,3 mm

Zaagketting 3/8" voor 35 cm, 1,3 mm

Zaagketting 3 / 8" voor 40~cm 1,3 mm

1 Achterste zaaggeleider 3 / 8" 30 cm, 1,1 mm (12")

Achterste zaaggeleider 3 / 8" 35cm 1,1mm(14^ )

2 Zaagketting 3 / 8" voor 30 cm, 1,1 mm

Zaagketting 3 / 8" voor 35cm 1,1 mm

1 Achterste zaaggeleider 3/8", 30 cm, 1,3 mm (12")

Achterste zaaggeleider 3 / 8" 35cm 1,3mm(14^ )

Achterste zaaggeleider 3 / 8^n 40~cm 1,3mm (16")

2 Zaagketting 3 / 8" voor 30~cm 1,3 mm

Zaagketting 3 / 8" voor 35cm 1,3 mm

Zaagketting 3 / 8" voor 40~cm 1,3 mm

1 Achterste zaaggeleider 3 / 8" 30cm,1,1mm (12^ )

Achterste zaaggeleider 3 / 8^n 35~cm 1,1 mm (14")

2 Zaagketting 3 / 8^ voor 30 cm, 1,1 mm

Zaagketting 3 / 8" voor 35cm 1,1 mm

3 Zaagbladbescheming voor 30-35 cm (3/8")

Zaagbladbescherming voor 40 cm (3/8")

4 Combisleutel SW 16/13

6 Carburatorschroevendraier

7 Benzine filter

8 Brandstoftankdop kompleet

9 O-Ring 29,3 x 3,6 mm

10 Terughaalveercassette kompleet

11 Veer

12 Meenemer

13 Startkabel 3 × 900 ~mm

14 Bougie

15 Olietankdop kompleet

16 O-Ring 29,3 x 3,6 mm

17 Luchtfilter

18 Kettingwielbeschermer kompleet

Kettingwielbeschermer (met snelspanner) compleet

19 Zeskantmoer M8

20 Koppelengstrommel kompleet 3 / 8^n 6-tanden

21 Schijf

22 Borgschijf

23 Vonkenvanger (afhankelijk van het land)

Accessoires (niet meegeleverd)

25 Kettingmeetkaliber
26 Vijlheft
27 Rondvjl 0,4,5 mm
28 Rondvjl 4,0 mm
29 Vlakke vijl
30 Vijlholder (met rondvijl 4,5 mm)
31 Vijhouser (met rondvij 4,0 mm)
32 Haakscheschoevendraaier

Combi-jerrycan (voor 5l brandstof, 3I zaagkettingolie)

ESPANOL (Instrucciones originales)

Agradecemos su confianza

Kpi npia Kootikns arofoons:
