Producttype	Laserniveau
Merk	Laserliner
Model	PowerCrossLaser 8 S
Afmetingen (b x h x d)	130 x 225 x 130 mm
Gewicht (met accu)	1,6 kg
Voeding	Oplaadbare Li-ion accu
Werktijd (alle lasers aan)	Ca. 8 uur
Laadtijd	Ca. 6 uur
Aantal en richting van lasers	4 horizontale lijnen (360°), 4 verticale lijnen, 1 loodlaser
Zelfnivelleringsbereik	3°
Nauwkeurigheid	± 1 mm / 10 m
Golflengte	Lijnen: 635 nm, Lood: 650 nm
Laserklasse	2M, vermogen < 5 mW (lijnen); 2, ≤ 1 mW (lood)
Hoofdfuncties	Kruislaser 8 lijnen, zelfnivellering, gemotoriseerde helling, IR-afstandsbediening, ontvangermodus, transportvergrendeling, Anti-Shake
Bedrijfstemperatuur	0°C tot +50°C
Opslagtemperatuur	-10°C tot +70°C
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet in de straal kijken. Buiten bereik van kinderen houden. Alleen gebruiken met de meegeleverde lader.
Repareerbaarheid / Reserveonderdelen	Neem contact op met de klantenservice van Umarex-Laserliner.

Veelgestelde vragen - PowerCrossLaser 8 S Laserliner

Hoe zet ik de PowerCrossLaser 8 S aan en uit?

Druk op de AAN/UIT-toets (13) om het apparaat aan of uit te zetten.

Wat moet ik doen als de laserlijnen knipperen?

De lijnen knipperen wanneer het apparaat meer dan het zelfnivelleringsbereik (3°) gekanteld is. Pas de stelvoeten (7) aan of plaats het apparaat op een vlakke ondergrond.

Hoe gebruik ik de hellingsfunctie?

Druk op de auto/man-toets tot de LED's van de X-as (15) branden. Gebruik de + en - toetsen om de helling in te stellen. Druk kort op XY om van as te wisselen.

Hoe activeer ik de handmatige ontvangermodus?

Druk op de Handmatige ontvangermodus-toets (12) om de hoogfrequente pulsaties te activeren. De lijnen worden donkerder maar zijn detecteerbaar met een optionele RX-laserontvanger.

Hoe controleer ik de kalibratie van de laser?

Plaats het apparaat tussen twee muren op minimaal 5 m afstand. Zet de kruislaser aan. Markeer punten A1 en A2 na 180° draaiing. Het verschil A2-A3 (na verplaatsing) mag niet meer dan 1 mm/10 m zijn. Neem anders contact op met de klantenservice.

Hoe laad ik de Li-ion accu op?

Plaats de accu in de meegeleverde lader. Het rode LED geeft aan dat er wordt geladen, het groene LED geeft aan dat het klaar is (ca. 6 uur). U kunt de accu in of buiten het apparaat opladen.

Wat betekenen de groene en rode LED's?

De groene LED's (15) geven aan dat de X-as actief is, de rode LED's (16) de Y-as. Tijdens het automatisch nivelleren knippert de bedrijfs-LED (12) en blijft daarna branden.

Hoe positioneer ik de laserlijnen nauwkeurig?

Draai het bovenste gedeelte op de voet voor een grove afstelling. Gebruik het millimeterinstelwiel (4) voor de precisie. Met de horizontale cirkel (3) kunt u de gewenste hoek instellen.

Kan ik de laser buiten gebruiken?

Ja, maar bij sterk omgevingslicht kunnen de lijnen minder zichtbaar zijn. Gebruik een optionele RX-laserontvanger (ontvangermodus) om de detectie te verbeteren.

Hoe activeer ik de Anti-Shake functie?

De Anti-Shake functie wordt automatisch geactiveerd wanneer de Sensor Automatic aan staat. Het stabiliseert de laser op trillende ondergronden of bij wind.

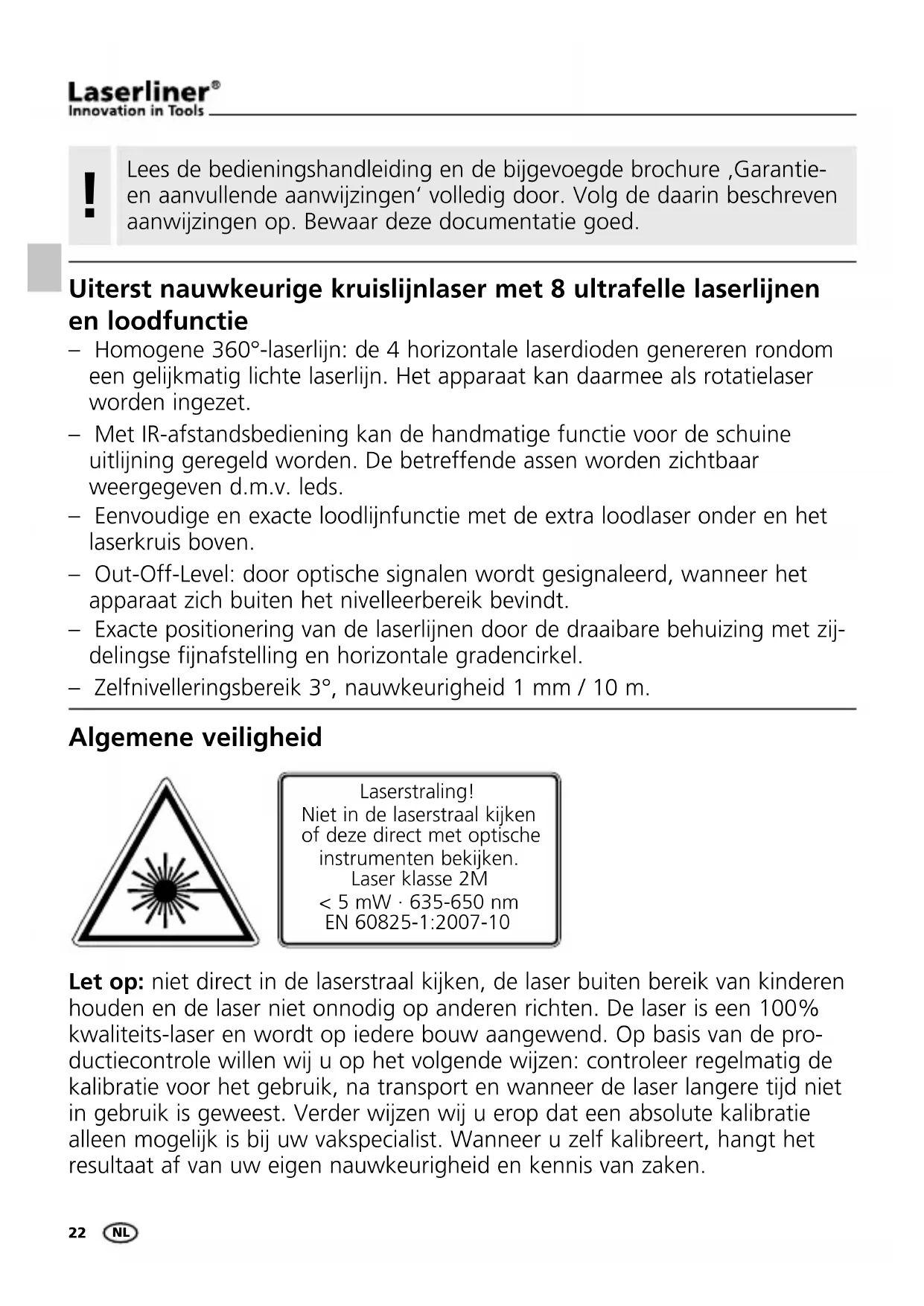

GEBRUIKSAANWIJZING PowerCrossLaser 8 S Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantieen aanvullende aanwijzingen' volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie goed.

Uiterst nauwkeurige kruislijnlaser met 8 ultrafelle laserlijnen en loodfunctie

• Homogene 360^ -laserlijn: de 4 horizontale laserdioden genereren rond een gelijkmatig lichte laserlijn. Het apparaat kan daarmee als rotatielaser worden ingezet.
• Met IR-afstandsbediening kan de handmatige functie voor de schuine uitlijning geregeld worden. De betreffendeassen worden zichtaar weergegeven d.m.v. leds.
• Eenvoudige en exacte loodlijnfunctie met de extra loodlaser onder en het laserkruis boven.
• Out-Off-Level: door optische signalen worden gesignaleerd, wanneer het apparaat zich buiten het nivelleerbereik befindt.
• Exacte positionering van de laserlijnen door de draaibare behuizing met zijdelingse fijnafstelling en horizontale gradencirkel.
• Zelfnivelleringsbereik 3^ , nauwkeurigheid 1 mm / 10 m.

Algemene veiligkeit

Laserstraling!
Niet in de laserstraal kijken of deze direct met optische instrumenten bekijken.
Laser klasse 2M
<5 mW·635-650 nm EN 60825-1:2007-10

Let op: Niet direct in de laserstraal kijkken, de laser buiten bereik van kinderen honden en de laser Niet onnodig op anderen richten. De laser is een 100% kwaliteits-laser en worden op iedere bouw aangewend. Op basis van de productiecontrole wollen wij u op het volgende wijzen: controllerer regelmatig de kalibratie voor het gebruik, na transport en wanner de laser langereijd nicht in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen möglichk is bij uw vakspecialist. Wanner u zich kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.

Bijzondere producteigenschappen

SENSOR AUTOMATIC

AUTOMATIC Automatische uitlijning van de apparaten dankzij elektronische libellen en servomotoren met temperatuurvaste sensoriek. Het apparaat worden in de uitgangspositie gebracht en lijnt zichstandig UIT.

Deze functie is automatisch actief als u de sensor-automatic aanzet. Hiermee worden het horizontaal en verticaal nivellenen eenvoudiger. De laserstraal valt Niet uit als u de laser met behulp van statief of wandhouder op de goede hoogte plaatst, of bij beweeglijke ondergronden en wind.

Transport LOCK: Het apparaat wordtijdens het transport beschermd met een speciale motorrem.

Laser dioden van de hoogste vermogensklasse genereren extreem felle laserlijnen. Deze blijven ook zichtaar op donkere oppervlakken of oppervlakken op groe afstand en bij helder omgevingslicht.

Met de RX-READY-technologie können lijnlasers ook bij ongunstigelichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge freiuentie en worden door speciale laserontvangers op grote afstanden geregisteerd.

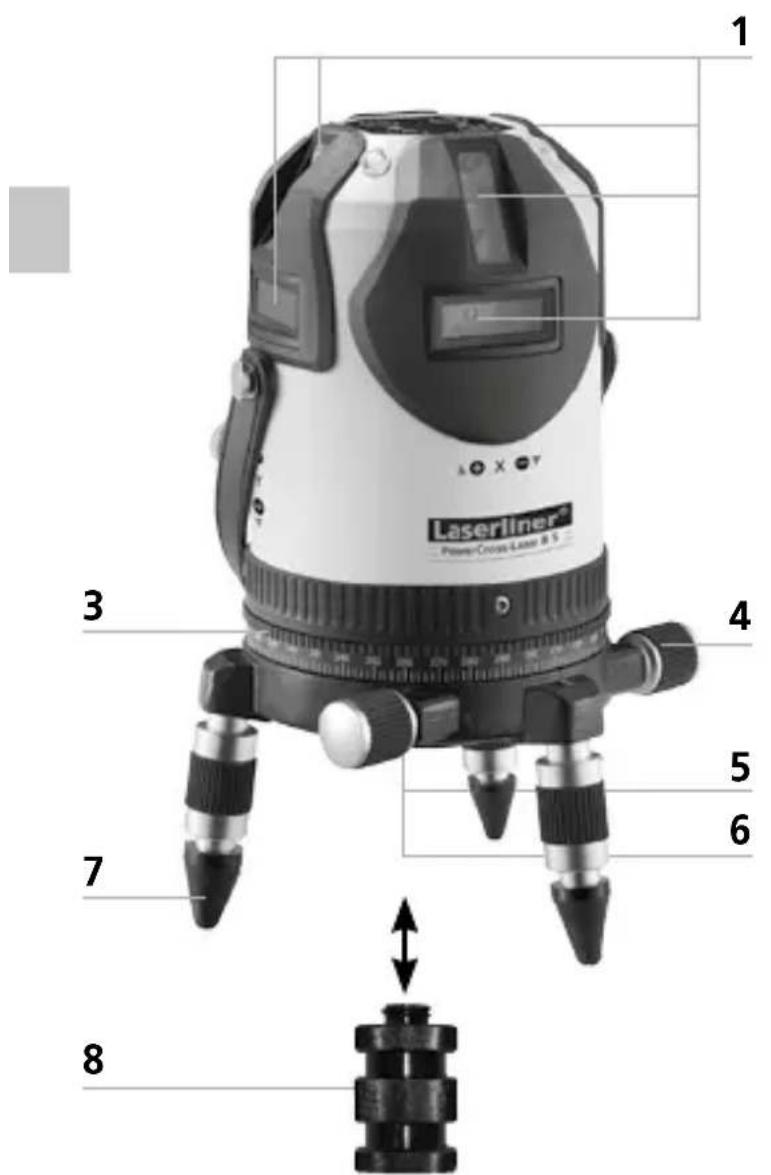

Aantal en posities van de lasers

H = horizontalale laserlijnen V = verticalale laserlijnen D = loodlaser maar beneden (Downpoint) S = inclinations (Slope-functie)

4H 4V 1D S

1 Laseruitlaat
2 Lithium-ionen-accu (afneembaar)
3 360^ horizontalale cirkel
4 Fixeerknop voor fijnafstelling
5 5 / 8'' schroefdraad (onderzijde)
6 Loodstraal uitgang (onderzijde)
7 Uitrichtvoetjes met afneembare rubberkapjes
8 Adapter voor spindel- en telescoopstatieven
9 Verticale laserlijnen

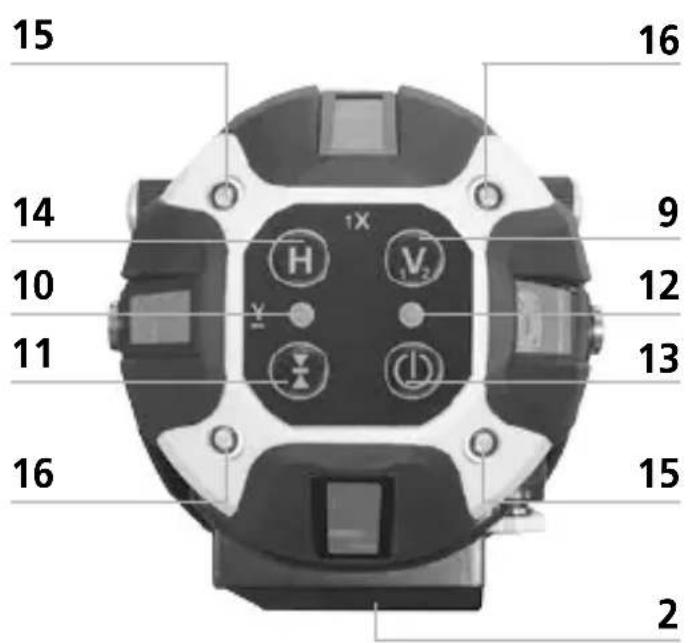

10 Led handontvangermodus
11 Handontvangermodus
12 Led-bedrijfsindicator / automatisch bedrijf (led knippertijdens de inrichtfase)
13 AAN-/UIT-toets
14 Horizontale laserlijnen
15 Leds groen: X-as actief
16 Leds rood: Y-as actief

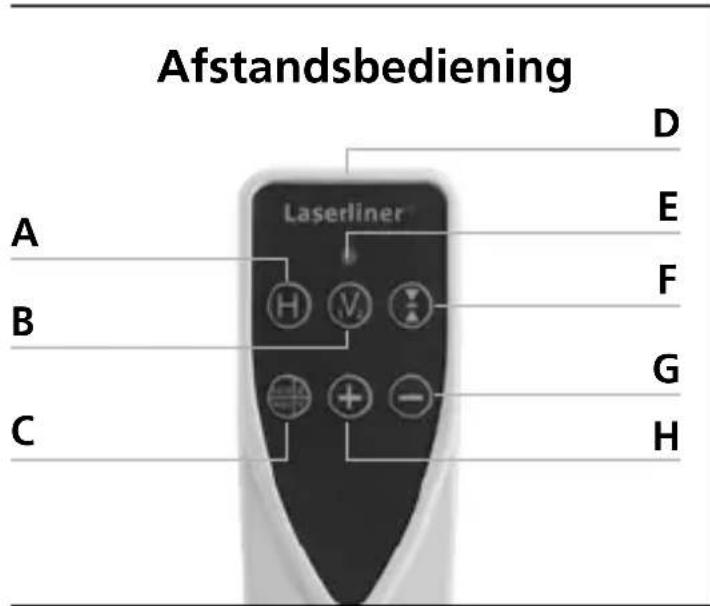

PowerCross-Laser 8 S

A Horizontale laserlijnen
B Verticale laserlijnen
C auto/man-functie / Omschakeling X/Y-as
D Uitlaat infraroodsignaal
E Led-bedrijfsindicator
F Handontvangermodus
G X/Y-as bewegen
H X/Y-as bewegen

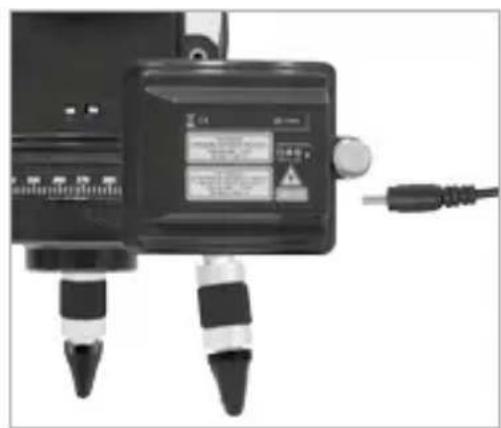

1Gebruik van de lithium-ionen-accu

Voor het eerste gebruik staat u de accu in het toestel en laad hem volledig op (min. 6 uu). Verbind waarvoor het laadtoestel met de accu. Tijdens het laadproces brandt de led van het occupak rood. Het laadproces is afgesloten wonneer de LED groen brandt. Als de laserlijnen langzaam knipperen, is de batterijlading zwak. In dat geval moet de accu opnieuw worden opgeladen. De accu kan ook los van het apparaat of tijdens het bedrijf worden opgeladen.

• De accu mag alleen worden opgeladen met het bijgeleverde laadtoestel en mag uitsluitend met dit laserapparaat worden gebruikt. In het andere geval bestaat gevaar voor letsel en brand.
• Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.
• Open de accu nooit. Er bestaat gevaar voor kortsluiting.

Plaatsen van de batterijen in de afstandsbediening

• Let op de correcte polariteit.

2. laserlijnen positioneren

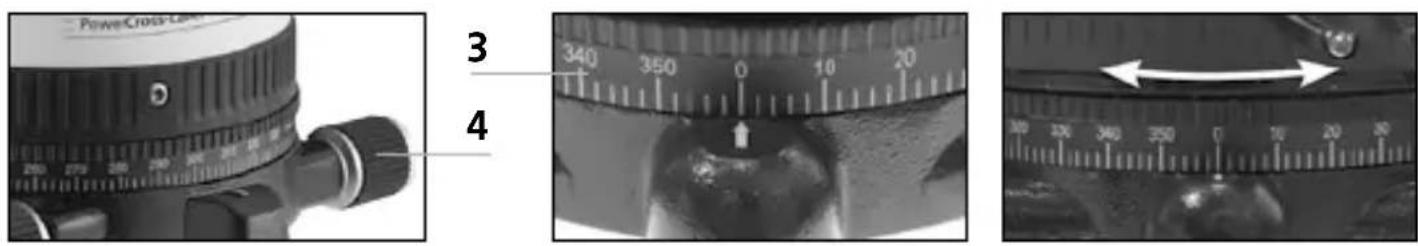

Het bovendeel van het laserapparaat kan voor de grove uitlijning van de laser op de sokkel draaien. De exacte positionering kan met de fijnafstelling opzij (4) worden vastgelegd. Dankzij de afstelvoetjes (7) kan het apparaat op schuine oppervlakken worden geplaatst.

De vrij draaibare horizontale cirkel (3) vereenvoudigt het draaien van het apparaat in een gewenste hoek. Zet hiervoor gewoon de Scala op nul en draai het apparaat verwolgens in de gewenste hoek.

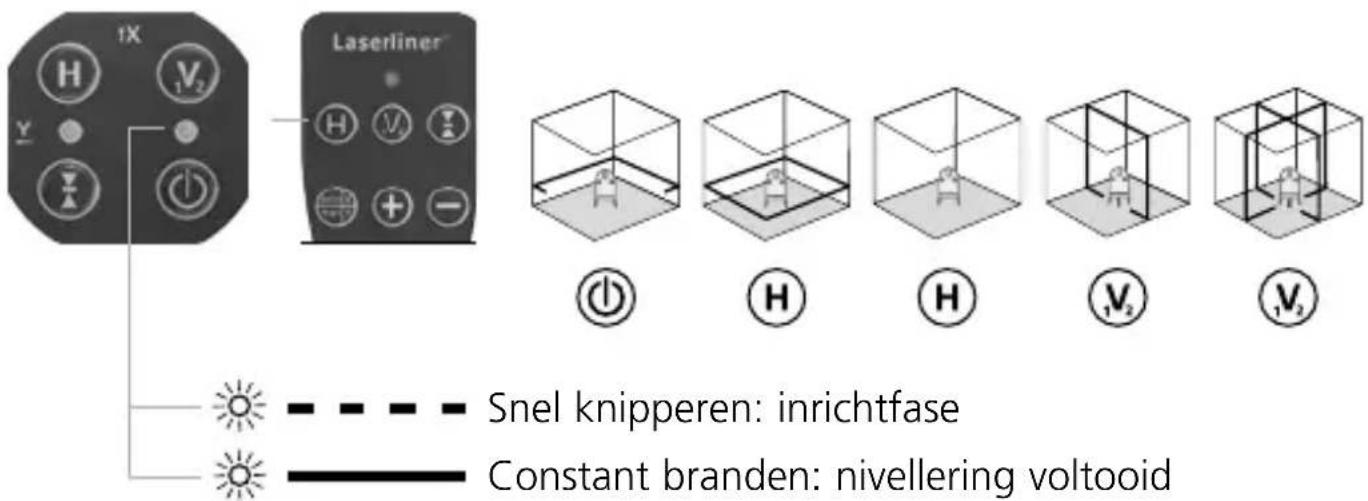

3Horizontal en vertical nivellenen

Schakel het laserapparaat in. Nu is de Sensor-Automatic actief en nivelleert het laserapparaat automatisch. Zodra de nivelling is voltooid en de auto-LED constant brandt, kan horizontal resp. verticaal worden genivelleerd. De maximale nauwkeurigheid worden bij voltooide nivelling bereikt.

De lasers können afzonderlijk in- of uitgeschakeld worden met de toetsen H of V1/2 (toetsen kort indrukken).

Wanneer het apparaat te schuin wordt geplaatst (buiten het 3^ -bereik), knipperen de lasers. Lijn het apparaat daarna uit met de afstelvoetjes (7) of plaats het op een vlakkere ondergrond.

Neigingsfunctie, tot max. 3^

Met de activering van de neigingsfunctie schakelt u de Sensor-Automaticuit. Druk waarvoor de auto/man-toets in totdat de leds van de X-as (15) branden. Nu kan de neiging motorisch worden ingesteld. Druk constant op de plus- of min-toets om de neiging in te stellen. Als de lasers knipperen, is het maximale neigingsbereik bereikt. Met de X/Y-toets (kort indrukken) worden de essen omgeschakeld. Zie ook de navolgende afbeeldingen.

Bij de neigingsfunctie zijn de laserlijnen nicht meer horizontal resp. verticaal uitgelijnd. Dit geldt vooral voor verstelde laserlijnen. Deactiveer de neigingsfunctie voor de horizontale resp. verticale nivellering. Schakel waarvoor het apparaat uit en weer in of houd de auto/man-toets ingedrukt totdat de laserlijnen automatisch bewegen.

EHorizontale neiging instellen, tot max. 3^ (X-, Y-as)

Verstelling van de X-as tot max. 3^

De leds van de X-as (15) branden groen.

Verstelling van de Y-as tot max. 3^

De leds van de Y-as (16) branden rood.

Bewegen van de X- en de Y-as

De leds van de X-as (15) branden groen.

De leds van de Y-as (16) branden rood.

6/verticale neiging instellen, tot max. 3^ (Z-as)

Neigingsfunctie >3^

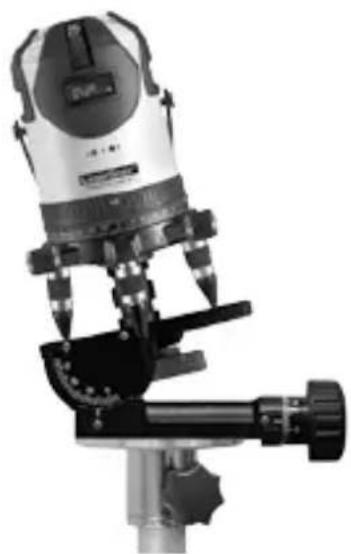

Grotere neigingen können met de optionele hoekplaat, art.-nr. 080.75 worden aangelegd. Gebruik waar voor een krukstatief, bijv. een professioneel krukstatief 300~cm , art.nr. 080.34. Zie ook de navolgende afbeeldingen.

TIP: zet de hoekplaat eerst op nul en LAST het apparaat zichstandig uitlijnen. Schakel verwolgens de Sensor-Automatic uit met de auto/man-toets.

Neiging instellen >3^

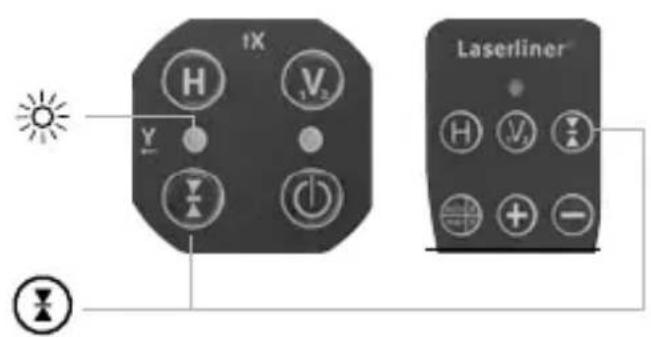

Chandontvangermodus

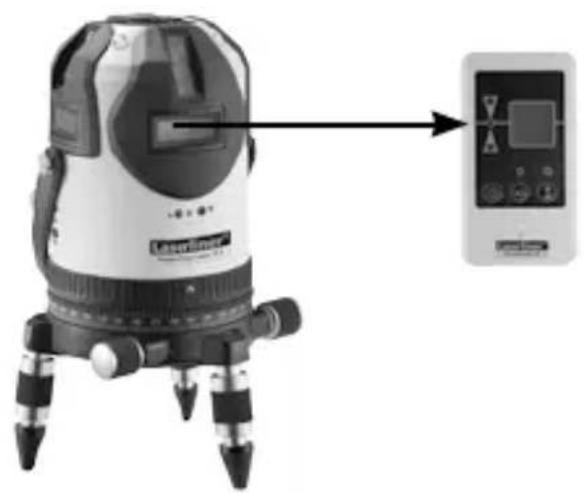

Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivellenen op groete afstanden of in geval van Niet meer zichtbare laserlijnen.

Voor werkzaamheden met de laserontvanger schakelt u de lijnlaser met de toets (12) in de handontvangermodus. Nu pulseren de laserlijnen met een hoge freiagentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registrareren.

De handontvangermodus kan zowel bij de horizontale resp. de verticale nivellering als bij de neigingsfuncties worden gebruikt.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers inRCT.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatusuur gescheden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

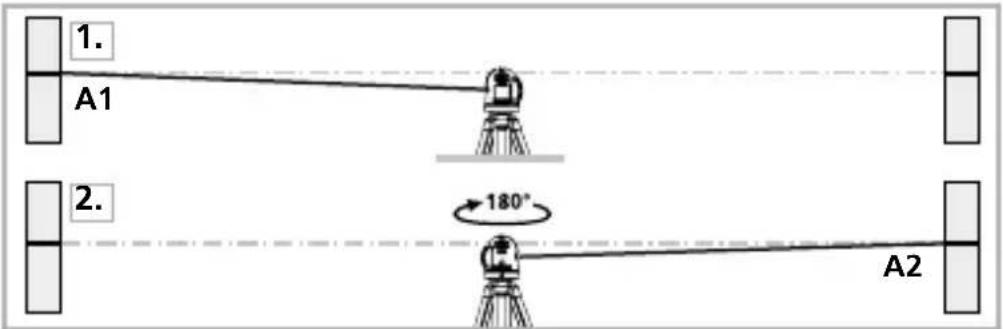

Kalibratiecontrole voorbereiden:

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden:tussen twee muren die minstens 5 meter van elkaar verwijderd+zijn. Zet het apparaat aan (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

Voor de kalibratiecontrole moet de Sensor-Automatic actief en de nvellinger van het apparaat voltooid+zijn. Zie hiervoor ook het hoofdstuk ,Horizontal en verticaal nvellenen.'

1. Markeer punt A1 op de wand.
2. Draai het toestel 180^ om en markeer het punt A2. Tussen A1 en A2 hebts u nu een horizontale referentie.

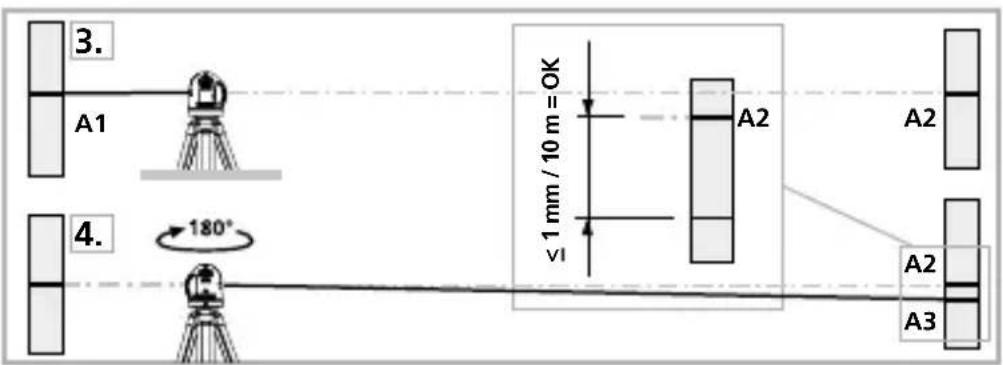

Kalibratie controlleren:

1. Plaats het toestel zo:dicht möglichk gegen de wand ter hoogte van punt A1.
2. Draai het toestel verwolgens 180^ en markeer punt A3. Het verschil:tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wonneer het verschilCUSSENpuntA2enA3 groteris dan de aangegeven tolerantie,nl.1mm/10m,is een kalibratie nodig. Neem hiervoorteact op met uwvakhandelaar of met deserviceafdeling van UMAREX-LASERLINER.

Controleren van de verticalelijk: Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad要去 vrij hunnen pendelen, apparaat instellen in de verticale positie en wanner u de draad nadert, mag het verschil Niet meer+zijn dan 1,5mm .In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca . 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter maar rechts draaien en punt C markeren. Controleer nu of de

waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. 2 mm. Dezelfde contrôle kurz u tevens maar linksuitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langereijd is opgeborgen geweest.

Technische gegevens
Zelfnivelleringsbereik 3°
Nauwkeurigheid ± 1 mm / 10 m
Lasergolfengte lijnlaser / loodlaser 635 nm / 650 nm
Laserklasse / uitgaand vermogen / lijnlaser 2M / <	5 mW
Laserklasse / uitgaand vermogen / loodlijnlaser	2 / ≤ 1 mW
Stroomverzorging	Lithium-ionen-accu
Bedrijfsduur accu (alle lasers ingeschakeld) ca. 8 h
Laadduur accu ca. 6 h
Gewicht (incl. accu) 1,6 kg
Afmeting (BxHxD) 130 x 225 x 130 mm
Werktemperatuur 0°C ... + 50°C
Opbergtemperatuur -10°C ... + 70°C
Technische veränderingen voorbehouden 04/2014

！

Uiterst nauwkeurige kruislijnlaser met 8 superfelle laserlijnen en loodlaser
