BEDIENUNGSANLEITUNG PowerCrossLaser 8 S Laserliner

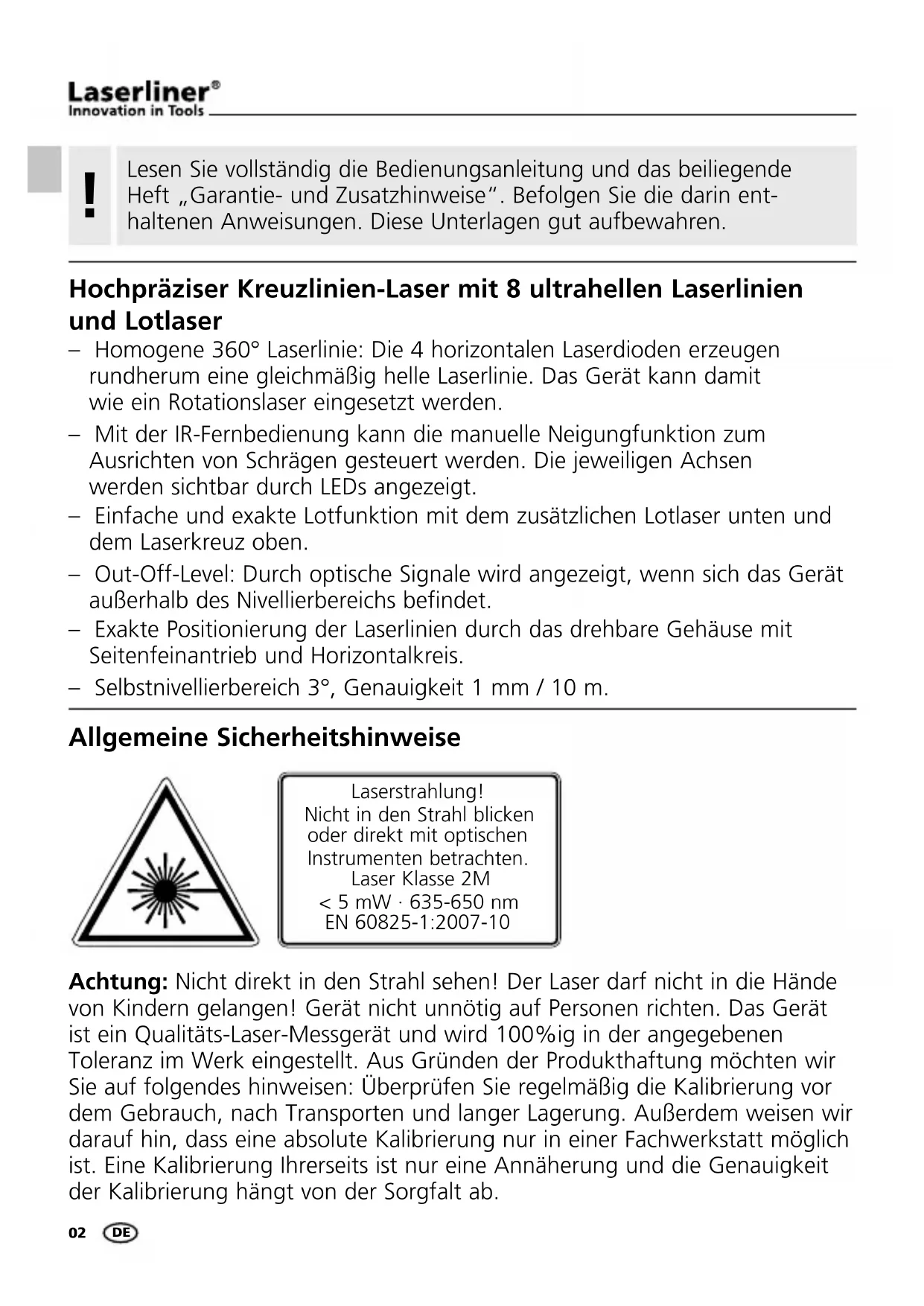

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusammenweis". Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Hochpräziser Kreuzlinien-Laser mit 8 ultrahellen Laserlinien und Lotlaser

• Homogene 360^ Laserlinie: Die 4 horizontalen Laserdioden erzeugen rundherum eine gleichmäßig helle Laserlinie. Das Gerät kann damit wie ein Rotationslaser eingesetzt werden.
• Mit der IR-Fernbedienung kann die manuelle Neigungfunktion zum Ausrichten von Schrägen gesteuert werden. Die jeweiligen Achesen werden sightbar durch LEDs angezeigt.
• Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unter und dem Laserkreuz oben.
• Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet.
• Exakte Positionierung der Laserlinien durch das drehbare Gehäuse mit Seitenfeinantrieb und Horizontalkreis.
• Selfstnivellierbereich 3^ , Genauigkeit 1mm / 10m .

Allgemeine Sicherheitshinweise

Laserstrahlung!
Nicht in den Strahl blichen oder direkt mit optischen Instrumenten betrachten.
Laser Klasse 2M
<5 mW·635-650 nm
EN 60825-1:2007-10

Achtung: Nicht direkt in den Strahl sehen! Der Laserarf nicht in die Hande von Kindern gelangen! Gerät nicht unnötg auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produktthaftung möchten wir Sie auf folgenden hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außendem weisen wir darauf auf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrersects ist nur eine Annaherung und die Genauigkeit der Kalibrierung hangt von der Sorgfalt ab.

Besondere Produkteigenschaften

Automatische Ausrichtung durch elektronische Libellen

und Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

These Funktion ist automatisch aktiv, wenn die Sensor-Automatic

eingeschaltet ist. Damit wird das horizontale bzw. vertikale Nivellieren erreicht, z.B. um den Laser mit einem Kurbelstativ oder einer Wandhalterung auf eine gewünschte Höhe einzustellen. Zudem kann auf vibrierenden Untergründen und bei Wind nivelliert werden.

Transport LOCK: Das Gerät wird mit einer speziellen

Motorbremse beim Transport geschützt.

Laserdioden der hochsten Leistungsklasse erzeugen extrem helle

Laserlinien. Diese bleiben auch auf welt entfernten bzw. dunklen Oberflächen und beiHELem Umgebungslicht sightbar.

Mit der RX-READY-Technologie konnen Linienlaser auch bei

ungunstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Freqenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Anzahl und Anordnung der Laser

H = horizontalale Laser / V = vertikale Laser / D = Lotlaser (Downpoint) / S = Neigungsfunktion

4H 4V 1DS

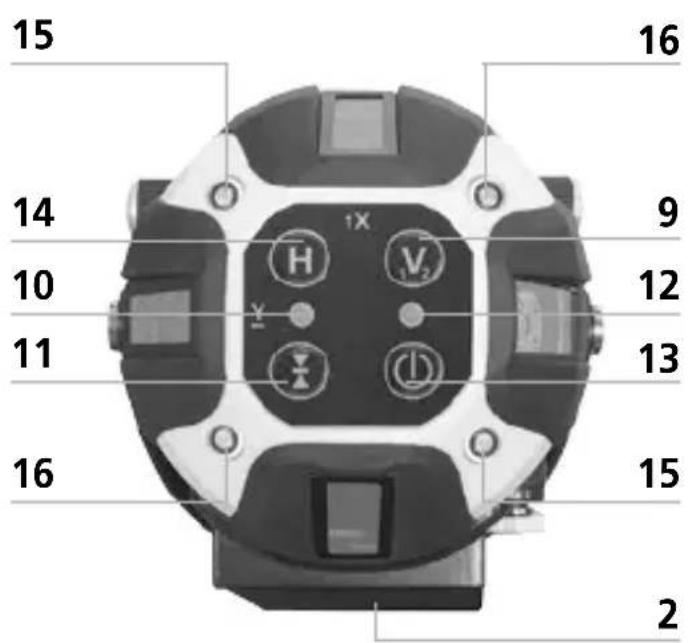

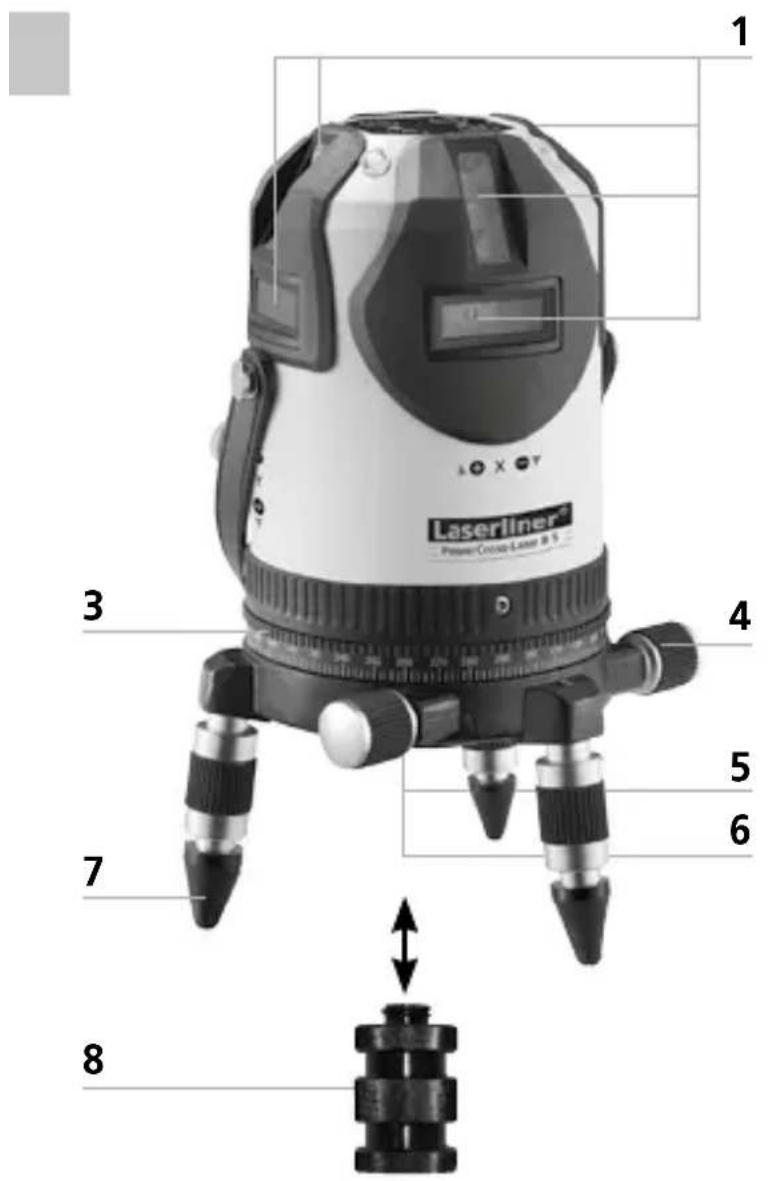

1 Laseraustrittsfenster
2 Lithium-lonen Akku (abnehmbar)
3 360^ Horizontalkreis
4 Seitenfeinantrieb
5 5 / 8'' Gewinde (Unterseite)
6 Austritt Lotlaser (Unterseite)
7 JustierfuBe mit abnehmbaren Gummikappen
8 Adapter nur für Kurbel- und Teleskopstative
9 Vertikale Laserlinien
10 LED Handempfängermodus
11 Handempfängermodus
12 LED Betriebsanzeige / Automatikbetrieb (LED blinkt in der Einrichtphase)
13 AN/AUS-Taste
14 Horizontale Laserlinien
15 LEDs grün: X-Achse aktiv
16 LEDs rot: Y-Achse aktiv

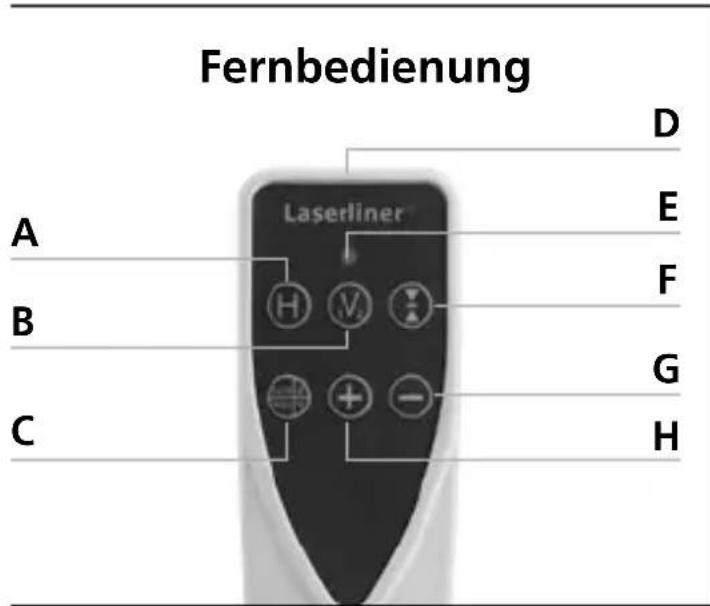

PowerCross-Laser 8 S

A Horizontale Laserlinien
B Vertikale Laserlinien
C auto/man-Funktion / Umstellung X/Y-Achse
D Ausgang Infrarot-Signal
E LED Betriebsanzeige
F Handempfängermodus
G X/Y-Achse verfahren
H X/Y-Achse verfahren

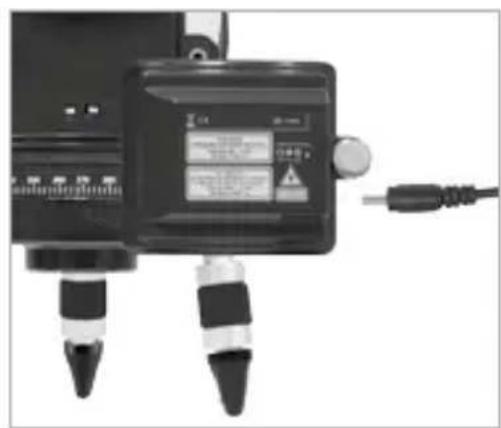

Handhabung Lithium-lonen Akku

Vor dem ersten Einsatz den Akku in das Gerät einsetzen und vollständig aufladen (min. 6 Std). Dazu das Ladegerät mit dem Akku verbinden. Während der Akku geladen wird, leuchtet die LED des Akkupacks rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet. Sobald die Laserlinien langsam blinken, ist die Batterieladung schwach. Dann den Akku erneut aufladen. Der Akku kann auch außerhalb des Gerätes oder während des Betriebes geladen werden.

• Der Akkuarf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit thisem Lasagerät verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr.
• Darauf achten, dass sich keine leitenden Gegenstände in die Näheder Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.
• Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Einlagen der Batterie bei der Fernbedienung

• Auf korrekte Polarität achten.

2. laserlinien positionieren

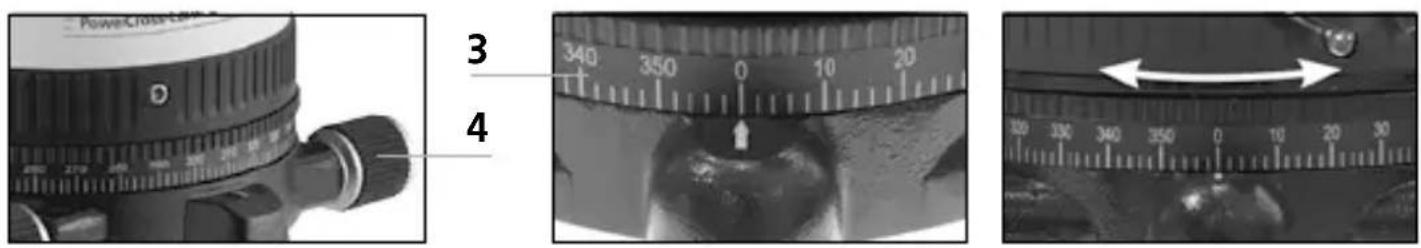

Das Oberteil des Gerätesläbt sich zur groben Ausrichtung der Laser auf dem Sockel drehen. Die genaue Positionierung kann mit dem Seitenfein antrieb (4) bestimmt werden. Die Justierfübe (7) ermöglich den das Aufstellen des Gerätes auf schrägen Flächen.

Der frei drehbare Horizontaltalkreis (3) erleichtert das Drehen des Gerätes in einem gewünschten Winkel. Einfach die Skala auf Null stellen, anschließend das Gerät um die gewünschte Gradzahl drehen.

BHorizontales und vertikales Nivellieren

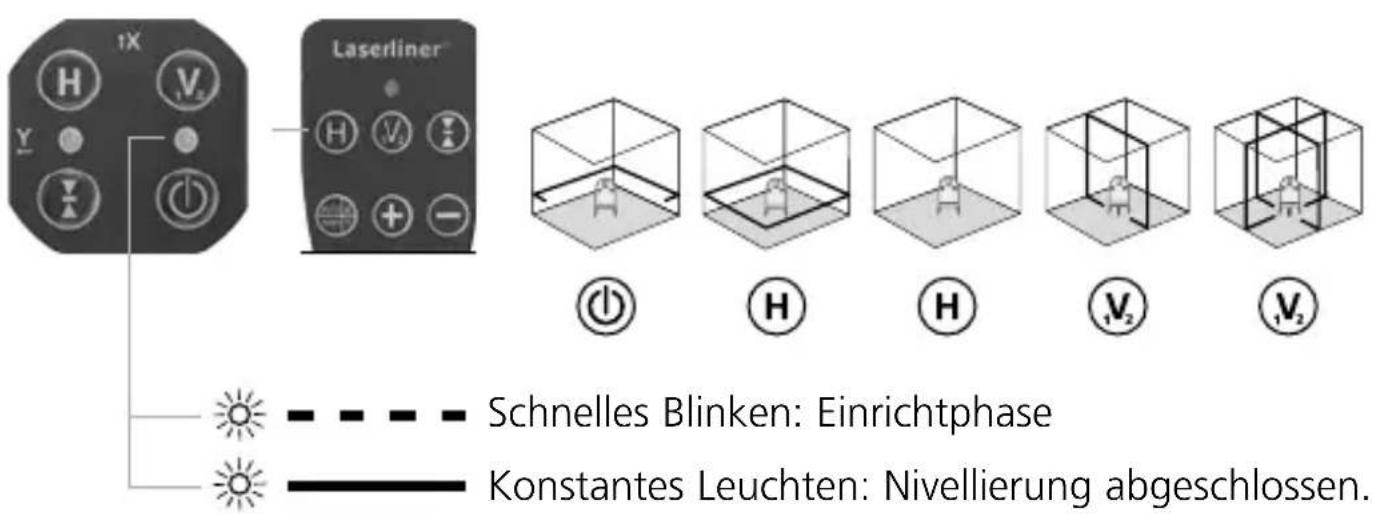

Das Lasergerät anschalten. jetzt ist die Sensor-Automatik aktiv und nivelliert das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und die auto-LED konstant leuchtet, kann horizontal bzw. vertical nivelliert werden. Die maximale Genauigkeit wird bei abgeschlossener Nivellierung erzielt.

Die Laser können einzeln mit den Tasten H oder V1/2 ein- bzw. ausgeschaltet werden (Tasten kurz drücken).

Wenn das Gerät zu schräg aufgestellt wird (außerhalb von 3^ ), blinken die Laser. Dann das Gerät mit den Justierfußen (7) ausrichten oder auf einer ebeneren Fläche aufstellen.

4Neigungsfunktion, bis max 3^

Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausgeschaltet. Dazu die auto/man-Taste drücken, bis die LEDs der X-Achse (15) leuchten. jetzt kann die Neigung motorisch eingestellt werden. Zur Neigungseinstellung die Plus- oder Minus-Tasten permanent drücken. Wenn die Laser blinken, ist der maximale Neigungsbereich erreicht. Mit der XY-Taste (kurz drücken) werden die Achesen umgeschaltet. Siehe nachfolgende Abbildungen.

！

Bei der Neigungsfunktion sind die Laserlinien nicht mehr horizontal bzw. vertical ausgerichtet. Das gilt insbesonderss für verstelle Laserlinien. Zum horizontalen bzw. vertikalen Nivellieren die Neigungsfunktion deaktivieren. Dazu das Gerät aus- und wieder anschalten oder die auto/man-Taste lange drücken, bis die Laserlinien automatisch verfahren.

EHorizontale Neigung einstellen, bis max 3^ (X, Y-Achse)

Verstellen der X-Achse bis max. 3^

Die LEDs der X-Achse (15) leuchten grün.

Verstellen der Y-Achse bis max. 3^

Die LEDs der Y-Achse (16) leuchten rot.

Verstellen der X- und der Y-Achse

Die LEDs der X-Achse (15) leuchten grün, die LEDs der Y-Achse (16) leuchten rot.

6Vertikale Neigung einstellen, bis max 3^ (Z-Achse)

Neigungsfunktion >3^

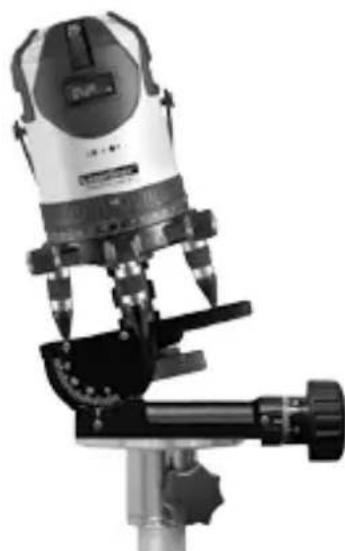

Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75 angelegt werden. Dazu ein Kurbelstativ verwenden, z.B. Profikurbel-Stativ 300 cm, Art-Nr. 080.34. Siehe nachfolgende Abbildungen.

TIPP: Zuerst die Winkelplatte auf Null stellen und das Gerät selbständig ausrichten setzen. Dann die Sensor-Automatic mit der auto/man-Taste ausschalten. Anschließend das Gerät in den gewünschten Winkel neigen.

Neigung einstellen >3^

handempfängermodus

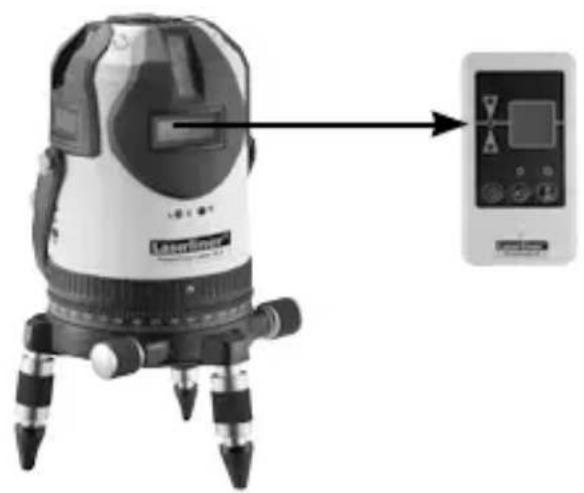

Optional: Arbeitsen mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sightbaren Laserlinien einen Laserempfänger RX (optional).

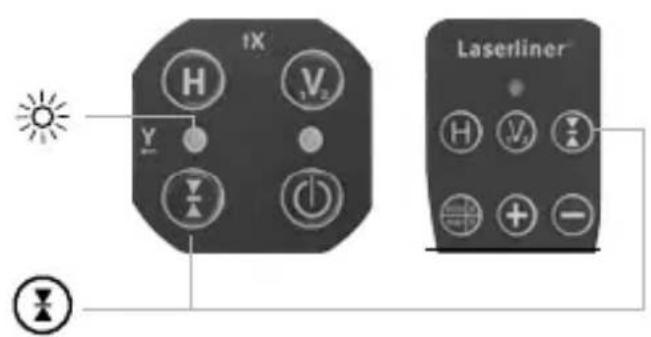

Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Taste 11 in den Hand empfänger modus schalten. jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch diese Pulsieren die Laserlinien.

Der Handempfängermodus kann sowohl beim horizontalen bzw. vertikalen Nivellieren als auch bei den Neigungsfungtionen verwendet werden.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusammenweis unter:

www.laserliner.com/info

KalibrierungsüberprüfungVBoreiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfungitte ein Stativ verwenden.

Zur Kalibrierungsüberprüfung muss die Senso-Automatik aktiv und die Nivellierung des Gerätes abgeschlossen sein. Siehe dazu Kapitel „Horizontales und vertikales Nivellieren".

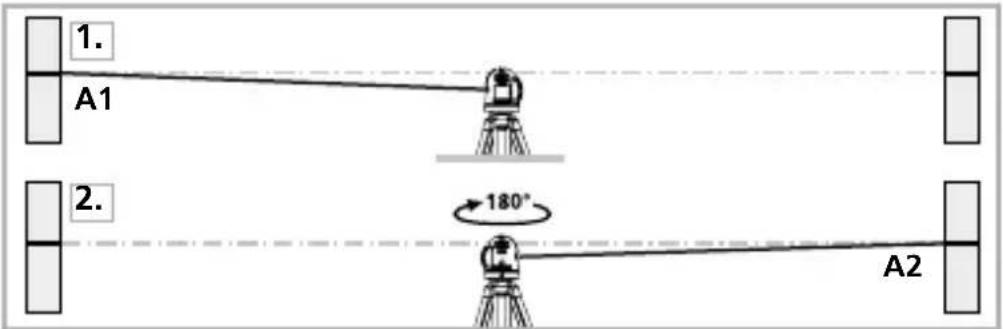

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

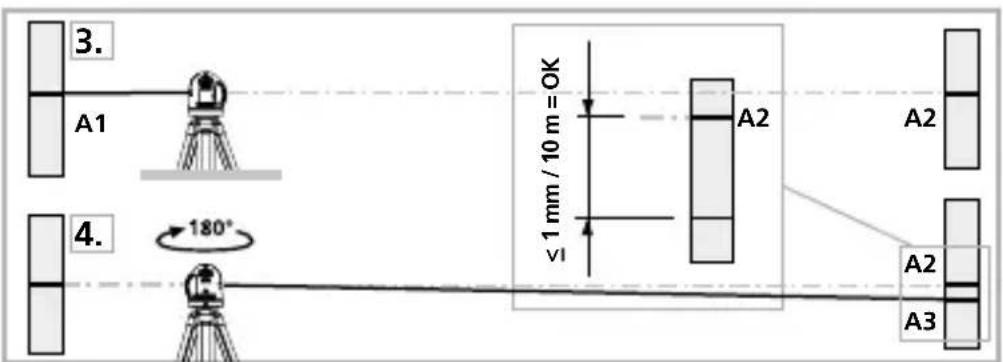

Kalibrierung überprüfen:

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180^ und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 1 mm / 10 m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollendehy bei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht länger als ± 1.5 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie,

ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Technische Daten
Selbstnivellierbereich 3°
Genauigkeit ± 1 mm / 10 m
Laserweitenlänge Linienlaser / Lotlaser 635 nm / 650 nm
Laserklasse / Ausgangsleistung Linienlaser 2M / < 5 mW
Laserklasse / Ausgangsleistung Lotlaser 2 / ≤ 1 mW
Stromversorgung Lithium-lonen Akku
Betriebsdauer Akku (alle Laser an) ca. 8 Std.
Ladedauer Akku ca. 6 Std.
Gewicht (inkl. Akku) 1,6 kg
Abmessung (B x H x T) 130 x 225 x 130 mm
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Technische Änderungen vorbehalten 04/2014

！
