BRUGSANVISNING PowerCrossLaser 8 S Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger" grundigt igennem. Følg de heri indeholdte instrukser. Opbevarppe dokumenter omhyggeligt.

Præcisions-krydslinjelaser med 8 ekstra tydelige laserlinjer og lodlaser

• Ensartet 360^ -laserlinje: De 4 horisontale laserdioder giver en laserlinje med ents lysstyrke hele vejen rundt. Apparatet kan således anvendessom rotationslaser.
• Med IR-fjernbetjening kan man styre den manuelle hældningsfunktion til indjustering af skrå flader. De体系建设 akser bliver synlige i form af LED'er.
• Enkel og præcis lodfunktion med den ekstra lodlaser forneden og laserkrydset foroven.
• Out-Off-Level: Det indikeres via optiske signaler, Near apparatet eruten for nivelleringsområdet.
• Eksakt positionering af laserlinjerne takket vare det drejelige hus med sidefinindstilling og horisontalcirkel.
• Selvnivelleringsområde 3^ , nøjagtighed 1 mm / 10 m.

Alminderige sikkerhedsforskrifter

Laserstråling!
Se/DD Se/DD direkte ind i strålen. Heller/DD gennem optiske instrumenter
Laser klasse 2M
<5 mW·635-650 nm EN 60825-1:2007-10

Bemærk: Se aldrig direkte ind i stralen! Overlad ikke laseren til børn! Sigt aldrig med laserstralen mod personer eller dyr. Instrumentet er en kvalitetslaser, der ved levering er justeret 100% i overensstemmelse med de angivne fabrikstolerancer. Laserens revisning skal altoktkontrolleres af brugeren før anvendelse (se afsnit om kontrol). Bemærk, at en sikker og nojagtg kalibrering kun er mulig på autoriseret værksted. Foretages kalibrering af brugeren, vil resultatet afhænge af dennes viden og omhu.

Særligeproduktegenskaber

AUTOMATIC Automatism indstilling af apparaterne ved hjælp af elektroniske libeller og servomotorer med temperaturstabil sensortechnologi. Apparatet nulstilles og indstiller sig automatisk.

Denne Funktion er automatisk aktiv, Near Sensor-Automatic er slæt til. Dette letter horizontal eller vertikal nivelling fx til indstilling af laseren i en ønsket hjde med et stativ med handsving eller en vægholder. Desuden kan apparatet nivelleres på vibrerende underlag og i blæsevejr.

Transport LOCK (LAS): Under transport beskyttes apparatet af en saerlig motorbremse.

Laser dioder i den højeste effektklasse skaber ekstrem tydelige laserlinjer. Disse er øgsø synlige på fjerne eller mørke overflader og i lyse omgivelser.

Med RX-READY-technologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

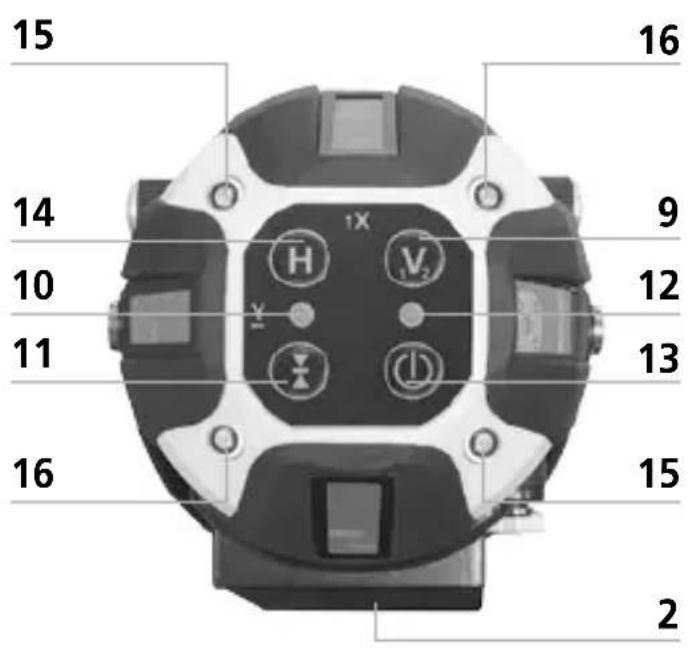

Antal og placering af lasere

H = horisontale lasere V = vertikale lasere D = lodlaser (downpoint) / S = faldfunktion

4H 4V 1D S

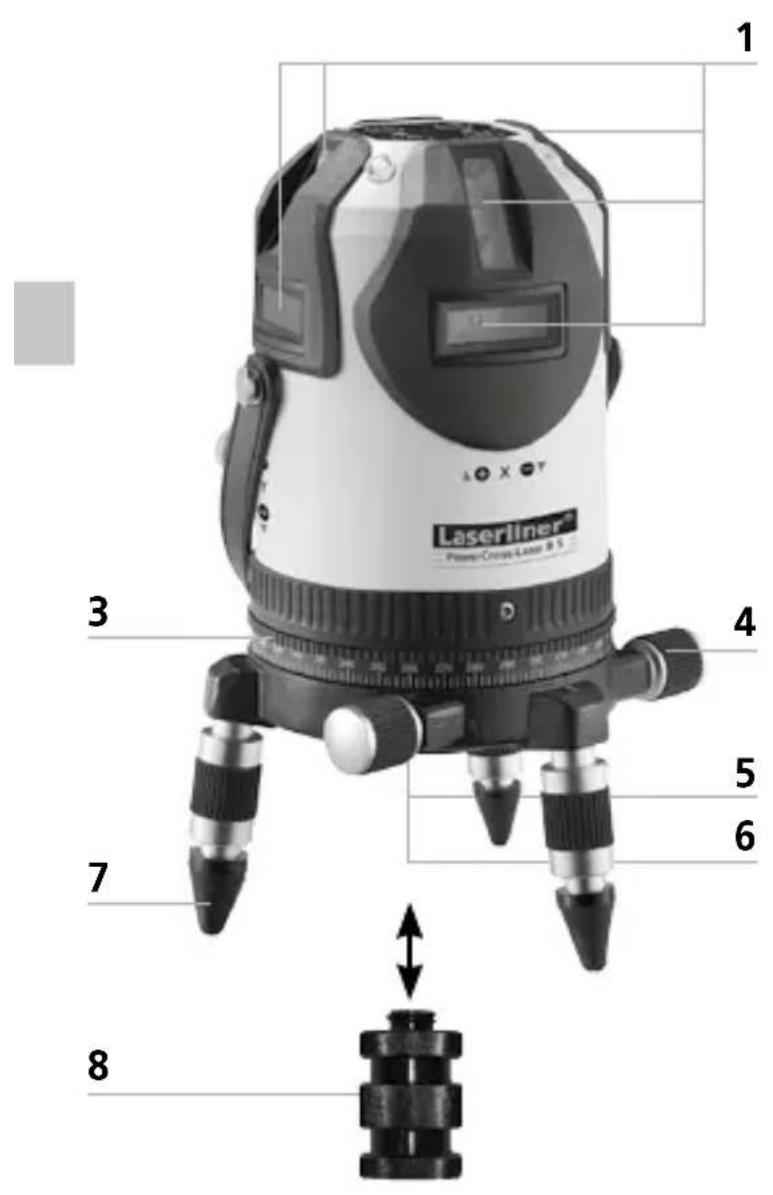

1 Laserudgangsvindue
2 Genopladeligt lithium-ion-batteri (udtageligt)
3 360^ horizontal cirkel
4 Justerskrue til finindstilling
5 5 / 8^ -gevind (underside)
6 Abning for lod laser (underside)
7 Justeringsfodder med atagelige gummikapper
8 Adapter til elevatorstativ eller teleskopstativ
9 Vertikale laserlinjer
10 LED Handmodtager-modus
11 Handmodtager-modus
12 LED driftsindikator / automatisk drift (LED blinker i indjusteringsfasen)
13 TIL-/FRA-knap
14 Horisontalelaserlinjer
15 LED'er gronne: X-akse aktiv
16 LED'er rode: Y-akse aktiv

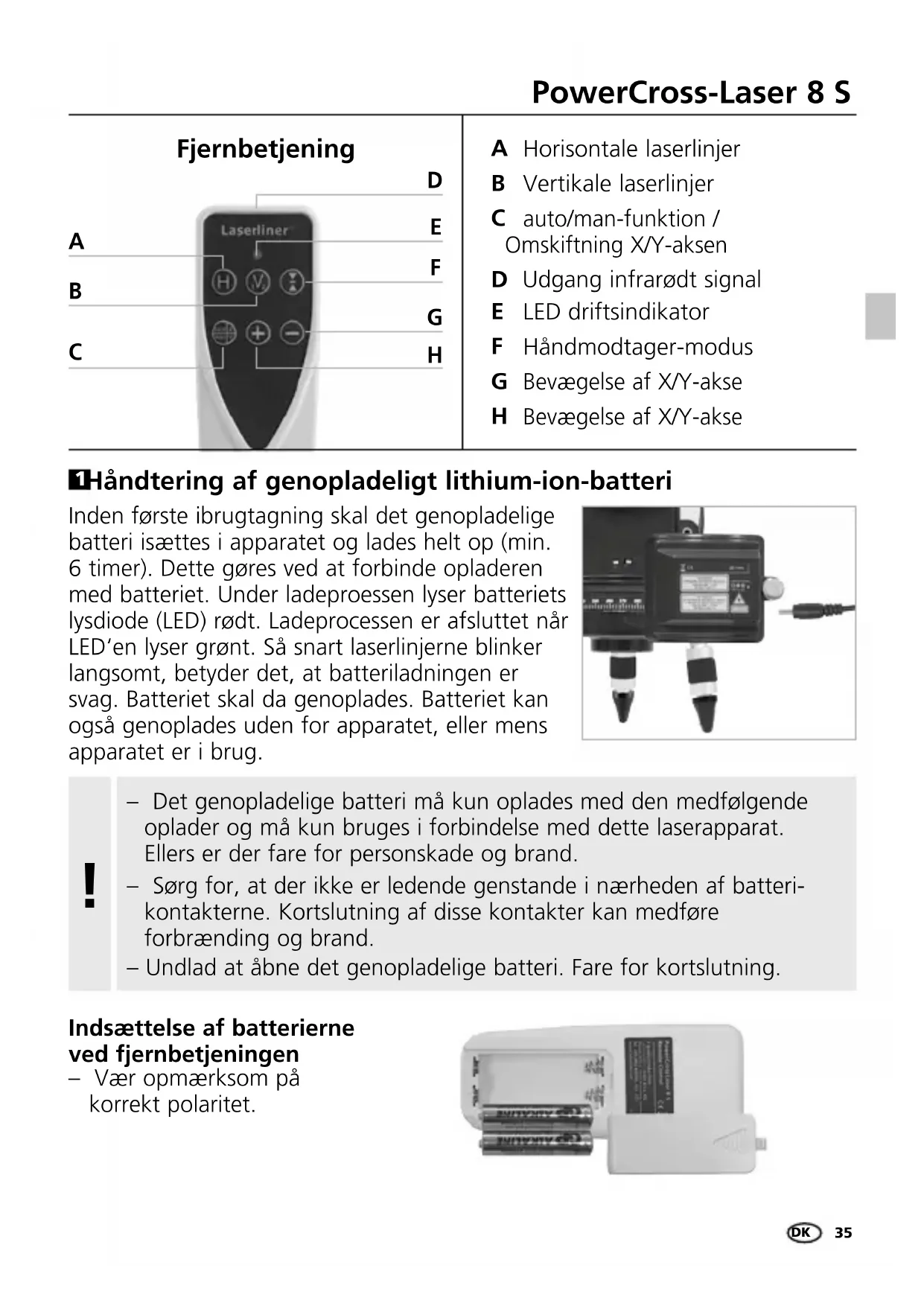

PowerCross-Laser 8 S

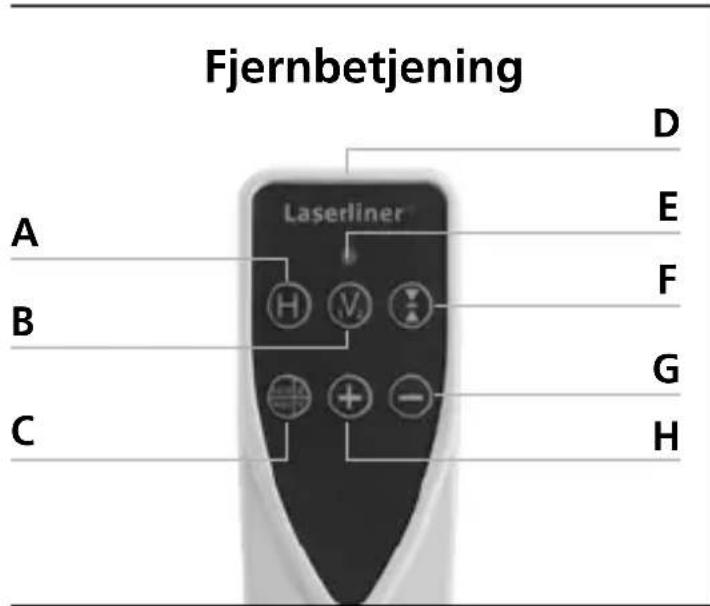

A Horisontale laserlinjer
B Vertikale laserlinjer
C auto/man-funktion / Omskiftning X/Y-aksen
D Udgang infrarodt signal
E LED driftsindicator
F Handmodtager-modus
G Bevægelse af X/Y-akse
H Bevægelse af X/Y-akse

Händtering af genopladeligt lithium-ion-batteri

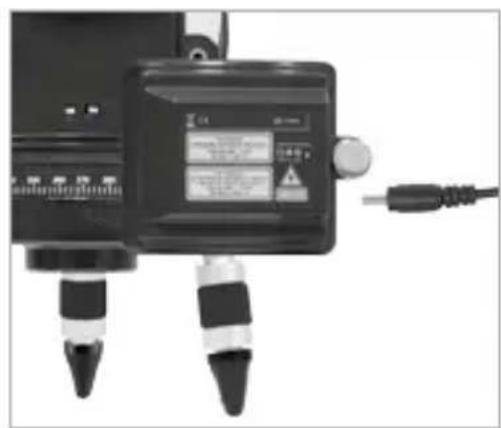

Inden feste ibrugtagning skal det genopladelige batteri isættes i apparatet og lades helt op (min. 6 timer). Dette gores ved at forbinde opladenen med batteriet. Under ladeproessen lyser batteriets lysdiode (LED) rødt. Ladeprocessen er afsluttet när LED'en lyser gront. Så snart laserlinjerne blinker langsomt, betyder det, at batteriladningen er svag. Batteriet skal da genoplades. Batteriet kan øgsa genoplades ut den for apparatet, eller mens apparatet er i brug.

• Det genopladelige batteri mA kun oplades med den medfolgende oplader og mA kun bruges i forbindelse med dette laserapparat. Ellers er der fare for personskade og brand.
• Sørg for, at der/DD er ledende genstande i nærheden af batterikkontakterne. Kortslutning af disse kontakter kan medføre forbranding og brand.
• Undlad at abne det genopladelige batteri. Fare for kortslutning.

Indsættelse af batterierende ved fjernbetjeningen

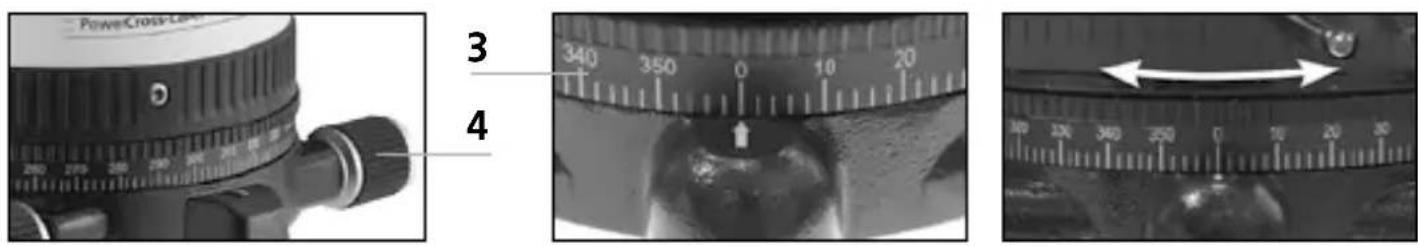

Overdelen af Lasergerätes kan justeres, sö at laseren er tæt på den optimale indstilling ved at indstille saklen. Den nøjagtige indstilling kan foretages med justerskruen (4). Justerfødderne (7) kan bruges til at stille Gerätes på skrå overflader.

Den frit drejelige horisontale cirkel (3) gør det lettere at dreje apparatet i en ønkset vinkel. Man stiller blot skalaen på nul og drejer derefter apparatet til det ønskede gratdal.

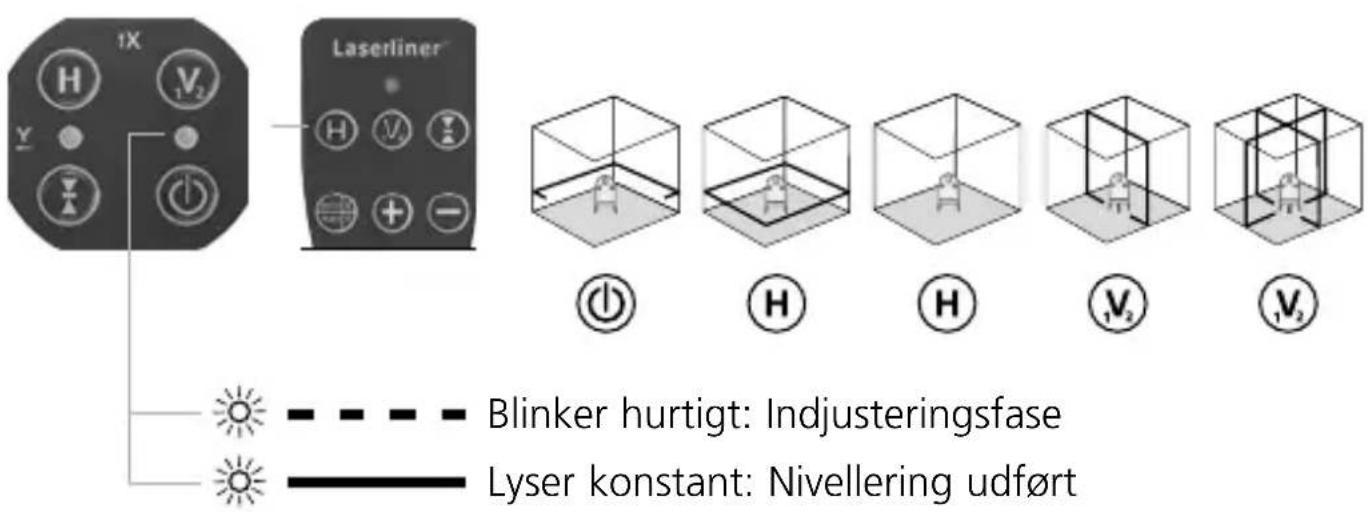

Tænd laserapparatet. Nu er sensor automatikken aktiv og nivellerer automatisk laserapparatet. Så snart nivellersen er udført, og auto-LED'en lyser konstant, kan man foretage horisontal eller vertikal nivellering. Den maksimale njagtgihed opnås,ningarerungen er afluttet.

Laserne kan tændes eller slukkes enkeltvis med knapperne H eller V1/2 (tryk kortvarigt på knappen).

När hældningsfunktionen aktiveres, slukkes der samtidigt for Sensor-Automatic-funktionen. Desuden holdes auto/man-knappen inde, til LED'erne for X-aksen (15) lyser. Nu kan hældningen indstilles motorisk. Man foretager hældningsindstillingen ved at holde Plus-ller Minus-knappen inde konstant. När laserne blinker, er det maksimale hældningsområnde næt. Med X/Y-knappen (trykkes kortvarigt ind) omskiftes akserne. Se nedenstænde figurer.

Ved hældningsfunktionen er laserlinjerne/DDle længere indstillet horisontalt eller vertikalt. Dette gælder især for justerede laserlinjer. Til horisontal eller vertikal nivellering skal man deaktivere hældningsfunktionen. Desuden skal apparatet slukkes og tændes,ller auto/manknappen holdes inde Laenge, til laserlinjerne bevæger sig automatisk.

Endstilling af horizontal hældning, op til max 3^ (X-, Y-akse)

Justering af X-aksen op til max 3^

LED'erne for X-aksen (15) lyser gront.

Justering af Y-aksen op til max 3^

LED'erne for Y-aksen (16) lyser rødt.

Justering af X- og Y-aksen

LED'erne for X-aksen (15) lyser gront.

LED'erne for Y-aksen (16) lyser rødt.

6ndstilling af vertical hældning, op til max 3^ (Z-akse)

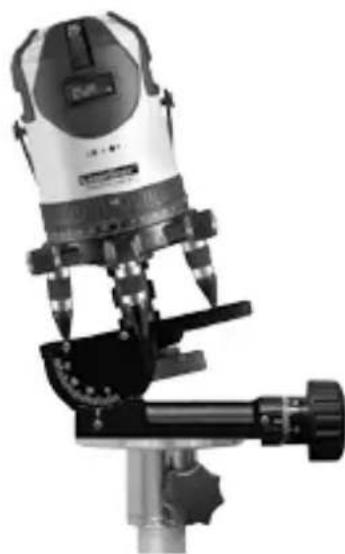

Større hældninger kan anlægges med vinkelpladen (ekstraudstyr), art.-nr. 080.75. Hertil anvendes et stativ med händsving, fx stativ med profilhändsving 300 cm, art.-nr. 080.34. Se nedenstænde figurer.

TIP: Frist stiller man vinkelpladen på nul og lader derefter apparatet indjustere sig automatisk. Dernaest slukker man for sensor-automatikken med auto/man-knappen.

Indstil hældning > 3°

handmodtagermodus

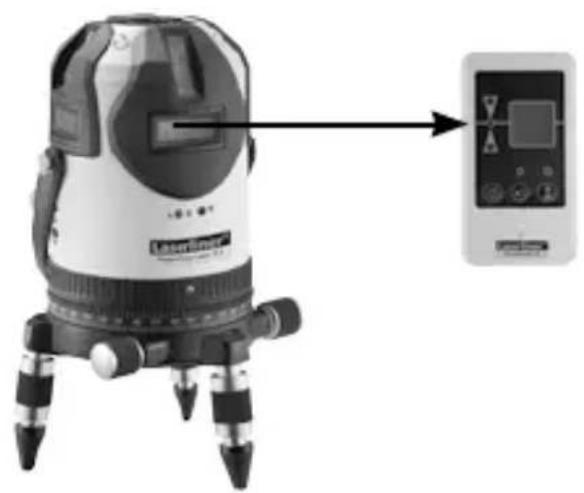

EkStraudstyr: Arbejdet med lasermodtageren RX

Brug af laser modtager RX (ekstraudstyr) til at udfore nivellering over store afstande, eller Near laserlinjer ikke længere er synlige.

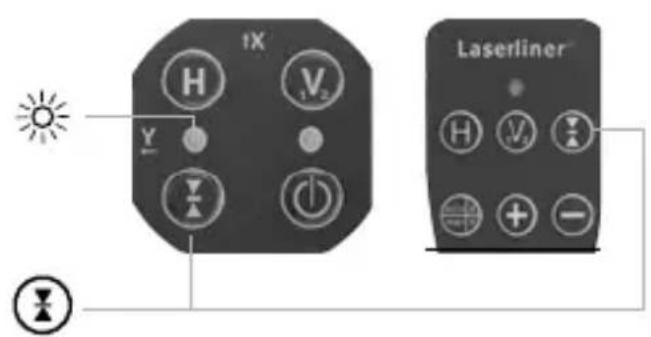

At arbejde med en laser modtager, skal du skifte laserlinjen i händ-mode modtager med händen modtageren mode-knappen (11). Laseren linjer vil nu pulsere med hij frekvens, hvilket gør laserlinjer mørkere. Laseren modtager RX kan opfangeppe pulverende laser linjer.

Handmodtagermodus kan anwendes bade ved horizontal og vertikal nivellering - samt i forbindelse med haeldningsfunktionerne.

Se betjeningsvejledningen for den pagaelende lasermodtager.

Dette produit er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

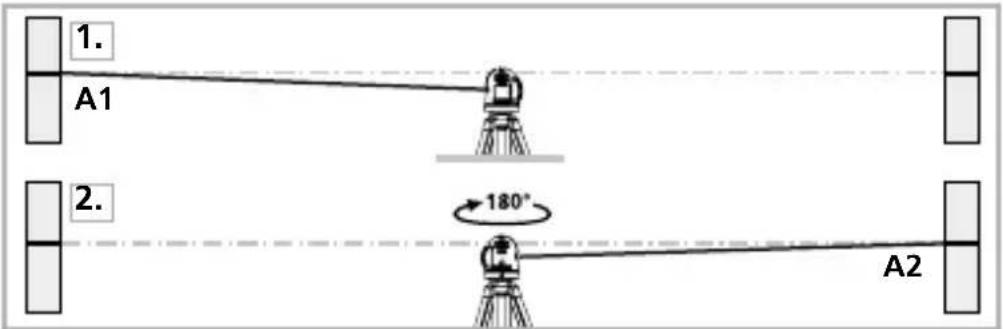

Forberedelse til kontrol af retvisning:

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midi tmellem 2 vægge, som er mindst 5m fra hinanden. Tænd apparatet (LASERKRYDSET AKTIVERES). For optimal kontrl bør man benyitte stativ.

Ved kalibreringskontrollen skal sensor-automatikken og nivelleringen af apparatet ære afsluttet. Se afsnittet „Horizontal og vertikal nivellering".

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180^ og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtigmidt mellem de 2 vægge, vil markeringerne A1 og A2+vare nøjagtig vandret overfor hinanden.

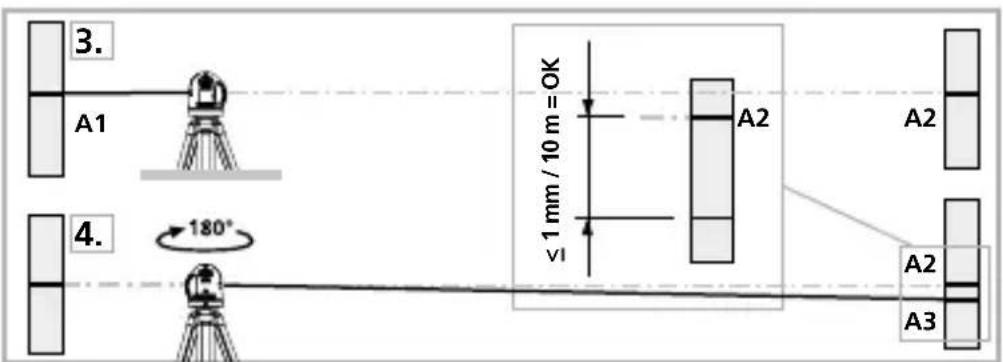

Kontrol af retvisning:

1. Flyt laseren tæt til den ene væg således peger mod væggen marker laserplanet på væggen - A3.
2. Drej apparatet 180^ , og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 1 mm / 10 m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie: Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, söledes at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, sä den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke avfiger mere end 1,5 mm fra snoren.

Kontrol af vendret laserlinie:

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg på ikke afvige mere end 2 mm fra markeringen

af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Man skal regelmæssigt kontrollere justeringen inden brug, after transport og after længere tids opbevaring.

Tekniske data
Selvnivelleringsområde 3°
Nøjagtighed ± 1 mm / 10 m
Laserbølgelængde linjelaser / lodlaser 635 nm / 650 nm
Laserklasse / Udgangsydelse linjelaser 2M / < 5 mW
Laserklasse / Udgangsydelse lodlaser 2 / ≤ 1 mW
Strømforsyning	Lithium-ion-batteri
Driftstid for det genopladelige batteri(alle lasere tændt)	ca. 8 timer
Opladningsid for akku ca. 6 timer
Vægt (inkl. batteri) 1,6 kg
Mål (b x h x l) 130 x 225 x 130 mm
Arbejdstemperatur 0°C ... + 50°C
Opbevaringstemperatur -10°C ... + 70°C
Forbehold for tekniske ændringer 04/2014

！
