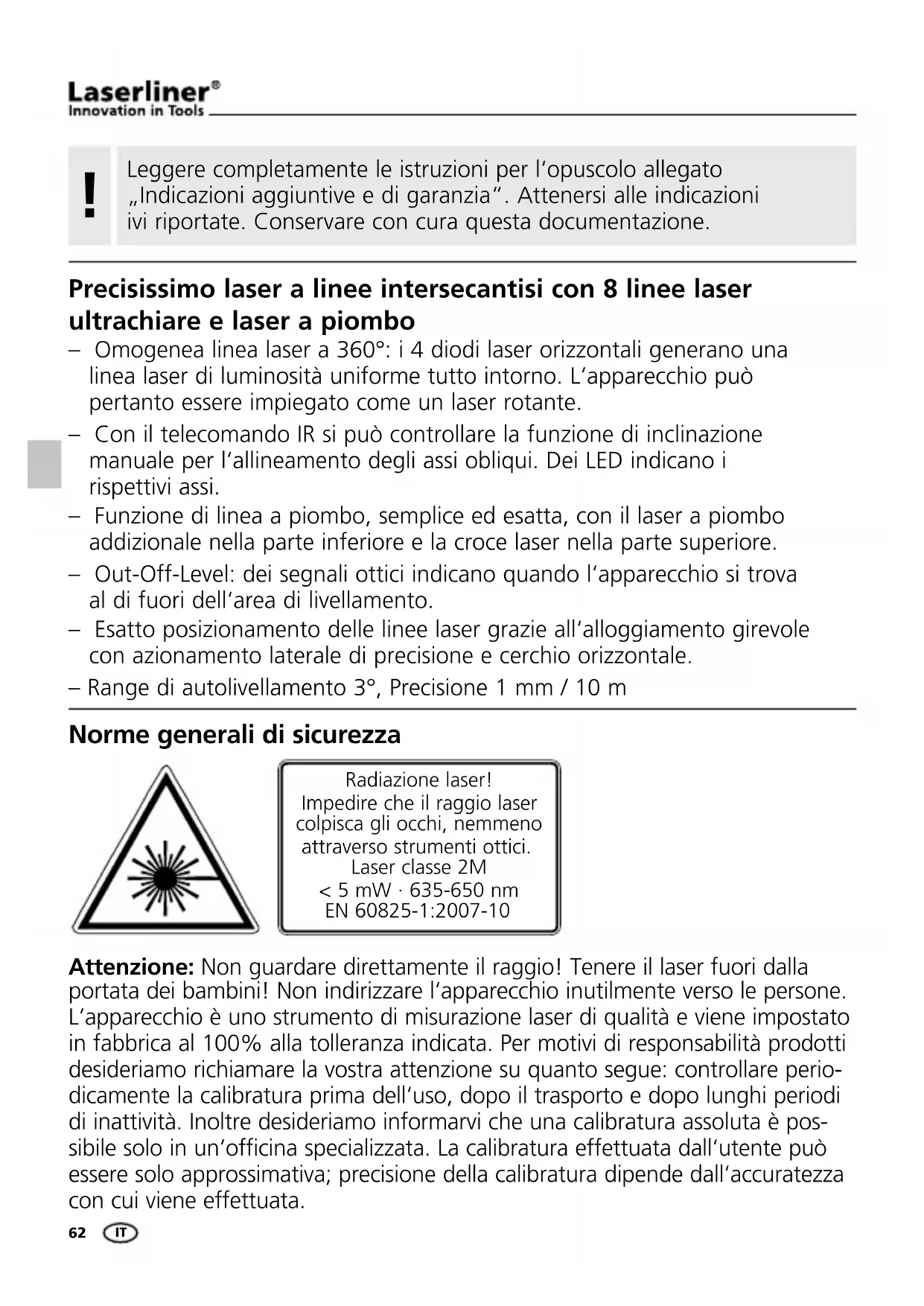

MANUALE UTENTE PowerCrossLaser 8 S Laserliner

Leggere completeness le istruzioni per l'opuscolo allegato "Indicazioni aggiuntive e di garanzia". Attenersi alleindicazioni ivi riportate. Conservare con cura但这a documentazione.

Precisissimo laser a linee intersecantisi con 8 linee laser ultrachiare e laser a piombo

• Omogenea linea laser a 360^ : i 4 diodi laser orizzontali generano una linea laser di luminosità uniforme tutto intorno. L'apparecchio può pertanto essere impiegato come un laser rotante.
• Con il telecommando IR si può controllare la funzione di inclinationazione manuale per l'allineamento degliassi obliqui. Dei LEDindicano i rispetti vi asi.
• Funzione di linea a piombo, semplice ed esatta, con il laser a piombo addizionale nella parte inferiore e la croce laser nella parte superiore.
• Out-Off-Level: dei segnali ottici indicano quando l'apparecchio si trovato al di fuori dell'area di livellamento.
• Esatto posizionamento delle linee laser grazie all'alloggiamento girevole con azionamento laterale di precisione e cerchio orizzontale.
• Range di autolivellamento 3^ , Precisione 1 mm / 10 m

Norme generali di sicurezza

Radiazione laser!
Impedire che il raggio laser
colpisce gli occhi, nemmeno
attraverso strumenti ottici.
Laser classe 2M
<5 mW·635-650 nm
EN 60825-1:2007-10

Attenzione: Non guardare direttamente il raggio! Tenere il laser fuori alla portata dei bambini! Non indirizzare l'apparecchio inutilmente verso le persone. L'apparecchio è uno strumento di misurazione laser di qualità e viene impostato in fabbrica al 100% alla tolleranza indicata. Per motivi di responsabilità prodotti desideriamo richiamare la vostra attenzione su quanto segue: controlling periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura assoluta è possibile solo in un'officina specializzata. La calibratura effettuata dall'utente cui èsso solo approssimativa; precisione della calibratura dipende dall'accuratezza con cui sono effettuata.

Caratteristiche particolari del prodotto

Orientamento automatico con livelle elettroniche e servomotori con sensori termostabili. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

Questa funzione è automaticamente attiva, quando è accesso il sensore automatico. Viene così facilitato il livellamento orizzontale e verticale dell'apparecchio, p.e. per regolare il laser sull'altezza desiderata con un treppiede a manovella o un supporto a parete. Diventa possibile livellare ancche su sottosuoli che vibrano e in presenza di vento.

BLOCCO di trasporto: durante il trasporto l'apparecchio è

protetto da uno speciale freno motore.

I diodi laser della massima classe di potenza producono linee

laser extremamente luminose, che rimangono visibilianche su superfici distanti, scure e in ambienti luminosi.

Con la Tecnologia RX-READY si possono usare laser a proiezione

di linee又能 in condizioni di luce sfavorevoli. Le linee laser pulsano ad una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distance.

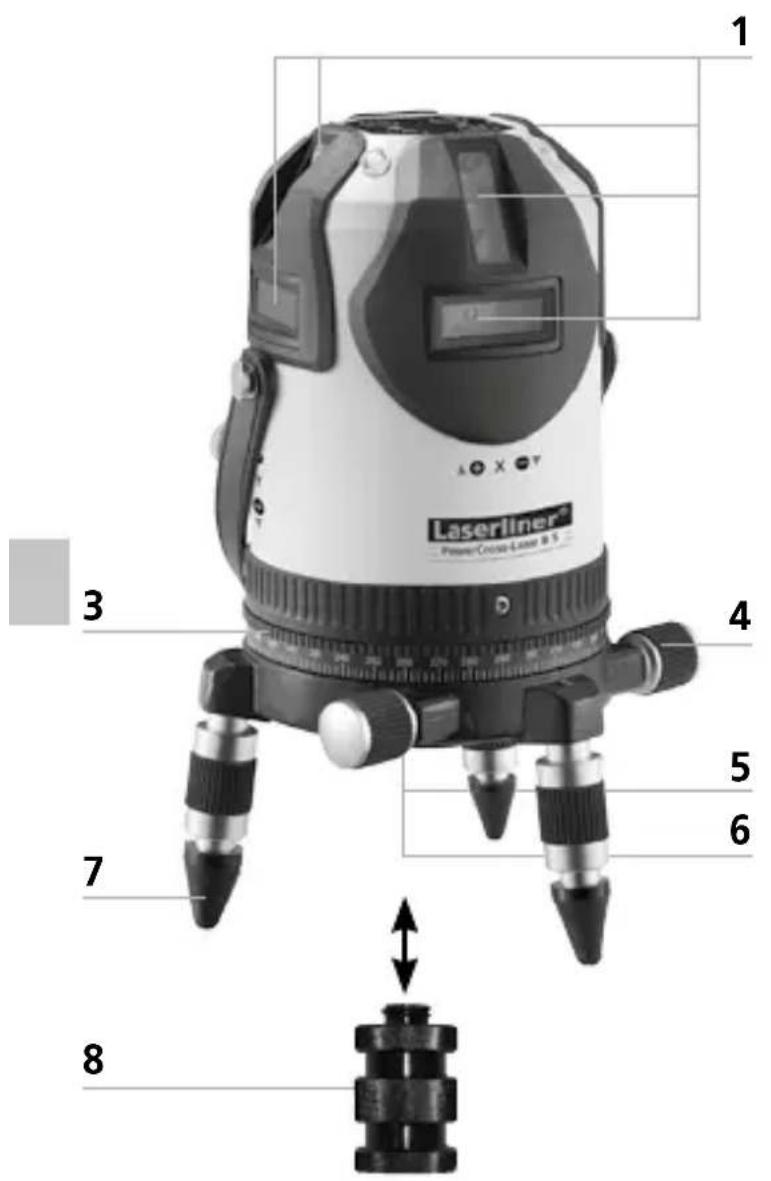

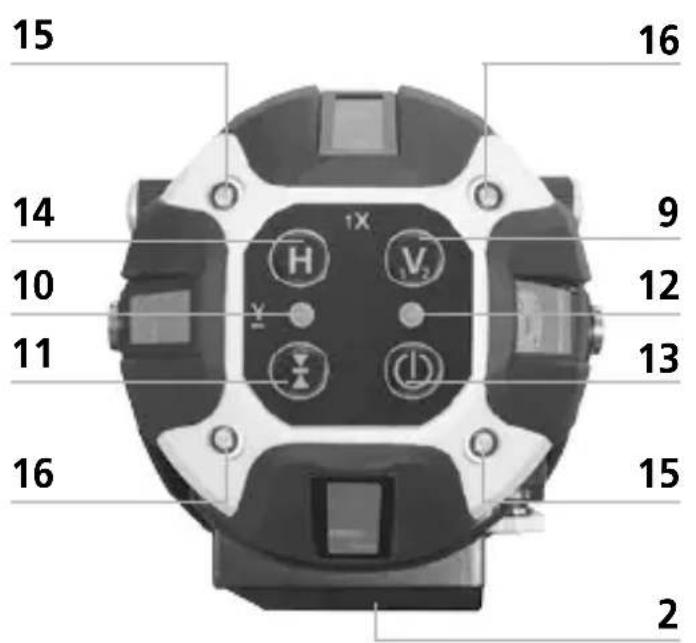

Numero e disposizione dei laser

H = laser orizzontali V = laser verticali D = laser a piombo (downpoint) / S = funzione di inclinazione

4H 4V 1D S

1 Finestra di uscita laser
2 Batteria litio-ioni (rimovibile)
3 Cerchio orizzontale di 360^
4 Manopola per la regolazione di precisione
5 Filettatura da 5 / 8'' (lato inferiore)
6 Uscita del raggio laser a piombo (lato inferiore)
7 Piedini di regolazione con cappucci di gomma toglibili
8 Adattatore per treppiedi a manovella o telescopici
9 Linee laser vertical
10 LED modalità di ricezione manuale
11 Modalità di ricezione manuale
12 Indicatore di funzionamento LED / funzionamento automatico (il LED lampeggia nella fase di configurazione)
13 Tasto ON/OFF
14 Linee laser orizzontali
15 LED verdi: asse X attivo
16 LED rossi: asse Y attivo

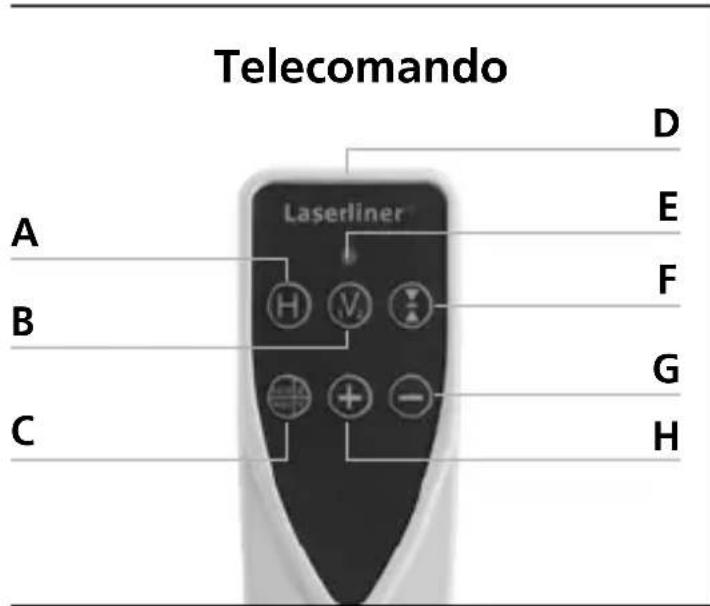

PowerCross-Laser 8 S

A Linee laser orizzontali
B Linee laser vertical
C Funzione auto/man / Adattamento asse X/Y
D Uscita segnale infrarosso
E Indicatore di funzionamento LED
F Modalità di ricezione manuale
G Spostamento asse X/Y
H Spostamento asse X/Y

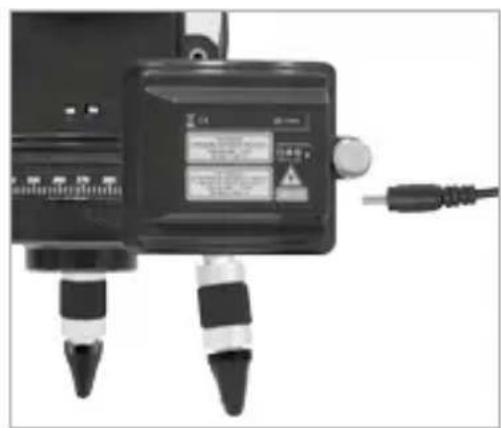

Uso della batteria ricaricabile al litio-ioni

Prima del primo uso, insere la batteria nell'apparecchio e caricarla completamente (almeno 6 ore). Collegare a tal fine il caricatore con la batteria. Durante la carica della batteria, il LED della confezione è rosso. La ricarica è completinga quando il LED si accende in verde. Il lento lampeggiamento delle linee laser significata che le batterie sono quasi scariche. Ricaricare quando la batteria. La batteria può essere caricata ancche fuori dall'apparecchio.

• La batteria può essere caricata solo con il caricatore in dotazione e utilizzata esclusivamente con il presente apparecchio laser. Si corre altrimenti il rischio di ferimenti e di incendi.
• Fare attentione a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti cui provocare bruciature o incendi.
• Non après la batteria ricaricabile. Pericolo di cortocircuito!

Inserimento delle batterie nel telecomando

-Fare attenzione alle corretta polarità.

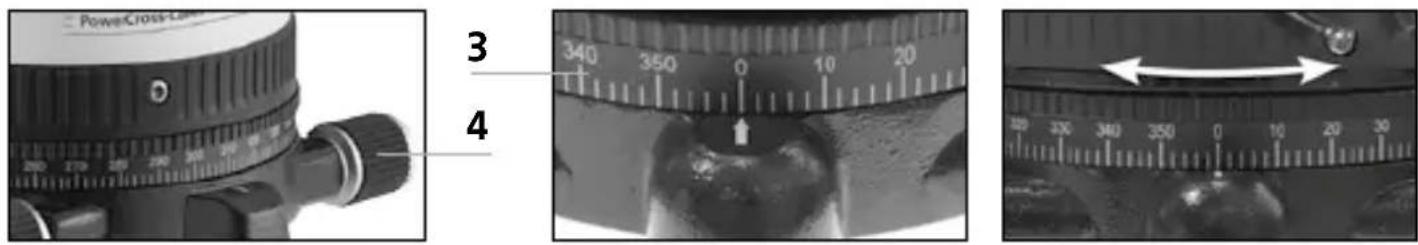

2Posizionamento delle linee laser

È possibile ruotare la parte superiore del dispositivo laser per un orientamento approssimativo dei laser sullo zoccolo. L'esatto posizionamento cui quere estabilitito con l'azionamento di precisione laterale (4). I piedini regolabili (7) permettono di collocare l'apparecchio su superfici inclinate.

Il cerchio orizzontale girevole (3) permette di ruotare più facilemente l'apparecchio nell'angolazione desiderata. Azzerare semplicamente la Scala e girare quando l'apparecchio sul numero di gradi desiderato.

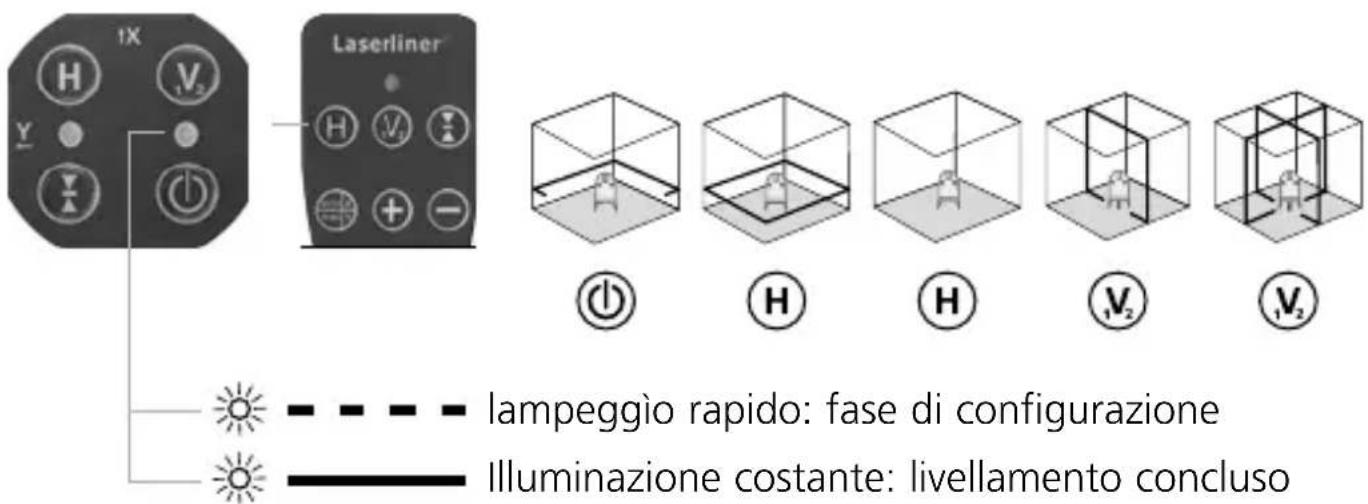

Elivellamento orizzontale e verticale

Accendere l'apparecchio laser. Si attivaanche il sensore automatico per il livellamento automatico dell'apparecchio. Non appena è terminato il livellamento e il LED auto rimane acceso, è possibile livellare orizzontalmente e verticalmente. La precisione massima viene raggiunta a livellamento concluso. I laser possono essere accesi o spenti premendo brevamente i tasti Ho V1/2.

Se il disposativo viene collocato con una pendenza eccessiva (o|- 3^ ), i laser attivati lampeggiano. Orientare quando l'apparecchio con i piedini regolabili (7) oppure collocarlo su una superficie meno inclinata.

4Funzione di inclinazione,mino a max. 3^

Quando si attiva la funzione di inclinazione, si disattiva il sensore automatico. Premere a tale scopo il tasto auto/man fino a quando non si accendono i LED dell'asse X (15). Ora si può regolare l'inclinazione a motore. Per regolare l'inclinazione tenere premuti i tasti Più o Meno. Quando i laser iniziano a lampeggiare, significica che è stato raggiunto il Campo di inclinazione massimo. Premendo brevamente il tasto X/Y, si passa da un asse all'alto. Vedi le seguenti figure.

Nella funzione di inclinazione, le linee laser non sono più ordinate orizzontalmente o verticalmente, in modo particolare le linee laser regolate. Per il livellamento orizzontale o verticale, disattivare la funzione di inclinazione. spegnendo e riaccendendo l'apparecchio o premendo a lungo il tasto auto/man fino allo spostamento automatico delle linee laser.

5 Impostazione dell'inclinazione orizzontale, fino a max. 3^ (asse X, Y)

Regolazione dell'asse Xmino a max. 3^

Si accendono i LED verdi dell'asse X (15).

Regolazione dell'asse Ymino a max. 3^

Si accendono i LED rossi dell'asse Y (16).

Regolazione dell'asse X e Y

Si accendono i LED verdi dell'asse X (15).

Si accendono i LED rossi dell'asse Y (16).

(1)

H

+

+

6 Impostazione dell'inclinazione verticale, fino a max 3^ (asse Z)

(1)
2x H

V

+

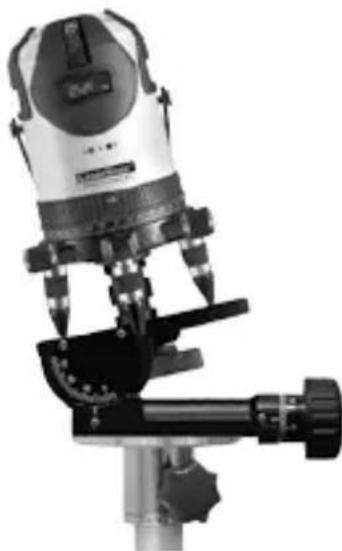

Funzione di inclinationazione >3^

Inclinazioni notevoli sono essere ottentue mediante la piastra goniometrica opzionale (cod. art. 080.75). A tal fine utilizzato un treppiede a manovella, ad esempio il treppiede professionale a manovella 300~cm , cod. art. 080.34. Vedi le seguenti figure.

SUGGERIMENTO: R egolare innanzitutto la piastra goniometrica su zero e far posizionare l'apparecchio autonomamente. Disattivare quindi il sensore automatico con il tasting auto/man. Infine inclinare l'apparecchio dell'angolo desiderato.

Impostare l'inclinazione >3^

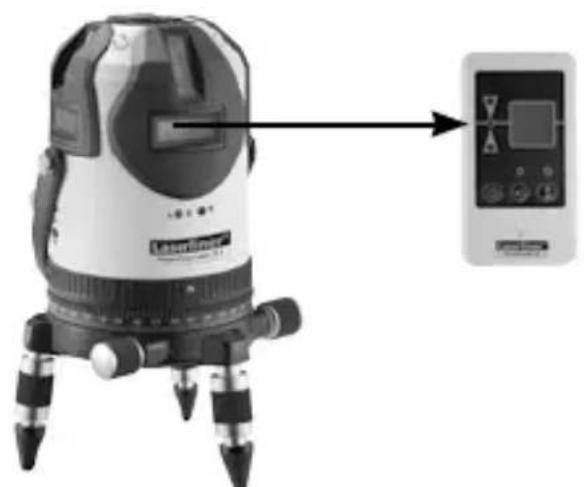

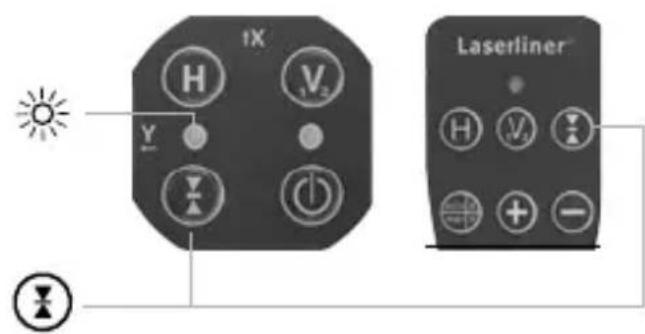

@Vidalità ricezione manuale Opzionale: Uso del ricevitore laser RX

Utilizzare il ricevitore laser RX (opzionale) per il livellamento su granidi distanze o quando le linie laser non sono più visibili.

Per poter utilizzato il ricevitore laser attivare il laser lineare nella modalità di riscizione manuale premendo il relativo tasto (11). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser RX di riconoscerle.

La modalità di ricezione manuale può essere utilizzata sua per il livellamento orizzontale e verticale, sua per la funzione di inclinazione.

! Attenersi a quanto contentuto nelle istruzioni per l'uso del relativo ricevitore laser.

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza: www.laserliner.com/info

Verifica della calibratura:

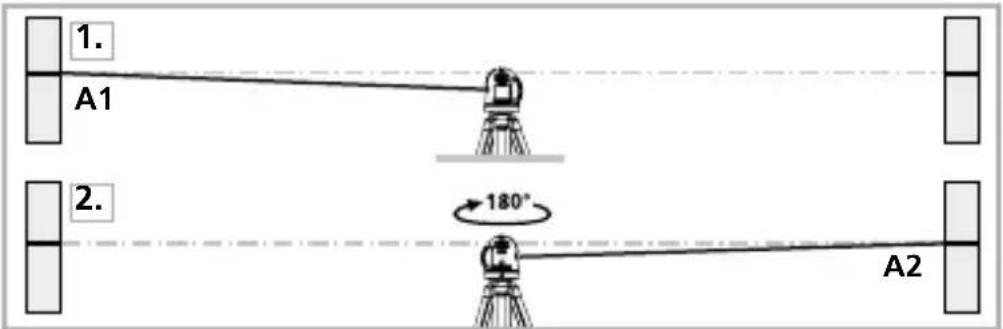

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accenderere l'apparecchio (CROCE DI COLLIMAZIONE ATTIVA). Per una verifica ottimale, usate un treppiede.

Per il controllo della calibrazione, il sensore automatico deve essere attivo e il livellamento dell'apparecchio concluso. Vedi capitolo "Livellamento orizzontale e verticale".

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180^ e marcate il punto A2.
   A quello punto avrete un riferimento orizzontale tra A1 e A2.

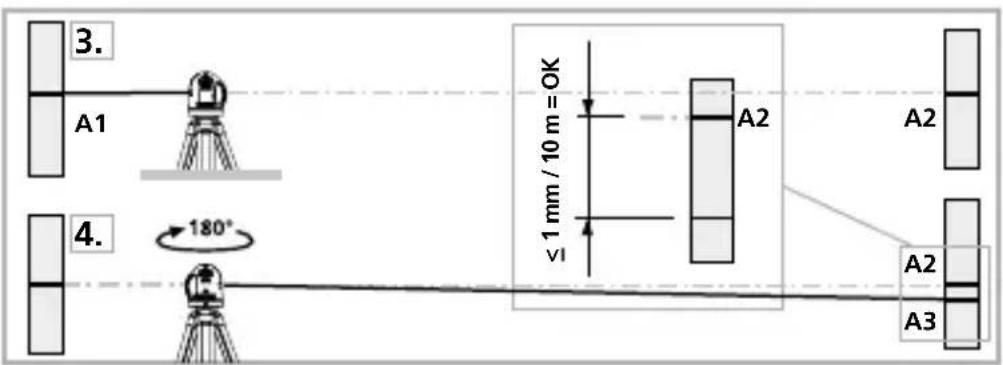

Esecuzione:

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180^ e marcate il punto A3. La differenza tra A2 e A3 rappresents la tolleranza.

Se la distanza tra A2 e A3 è superiore a 1 mm / 10 m, si rende necessaria una regolazione. Contattate il vosto rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale: Collocate l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e punctare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,5 mm.

Verifica della linea orizzontale: Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la

linea orizzontale passante per il punto C si trovava alla stessa altezza del punto B ± 2 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo periodo di immagazzinamento.

Dati tecnici
Range di autolivellamento 3°
Precisione ± 1 mm / 10 m
Lunghezza delle onde laser Laser a proiezione di linee / Laser a piombo	635 nm / 650 nm
Linee laser / potenza iniziale del laser 2M / < 5 mW
Laser a piombo / potenza iniziale del laser 2 / ≤ 1 mW
Alimentazione	Batteria litio-ioni
Durata di funzionamento della batteria (tutti i laser accesi)	ca. 8 h
Durata di carica dell'accumulatore ca. 6 h
Peso (compr. accumulator) 1,6 kg
Dimensioni (L x A x P) 130 x 225 x 130 mm
Temperatura d'esercizio 0°C ... + 50°C
Temperatura di stoccaggio -10°C ... + 70°C
Con riserva di modifiche tecniche 04/2014

！
