KÄYTTÖOHJE PowerCrossLaser 8 S Laserliner

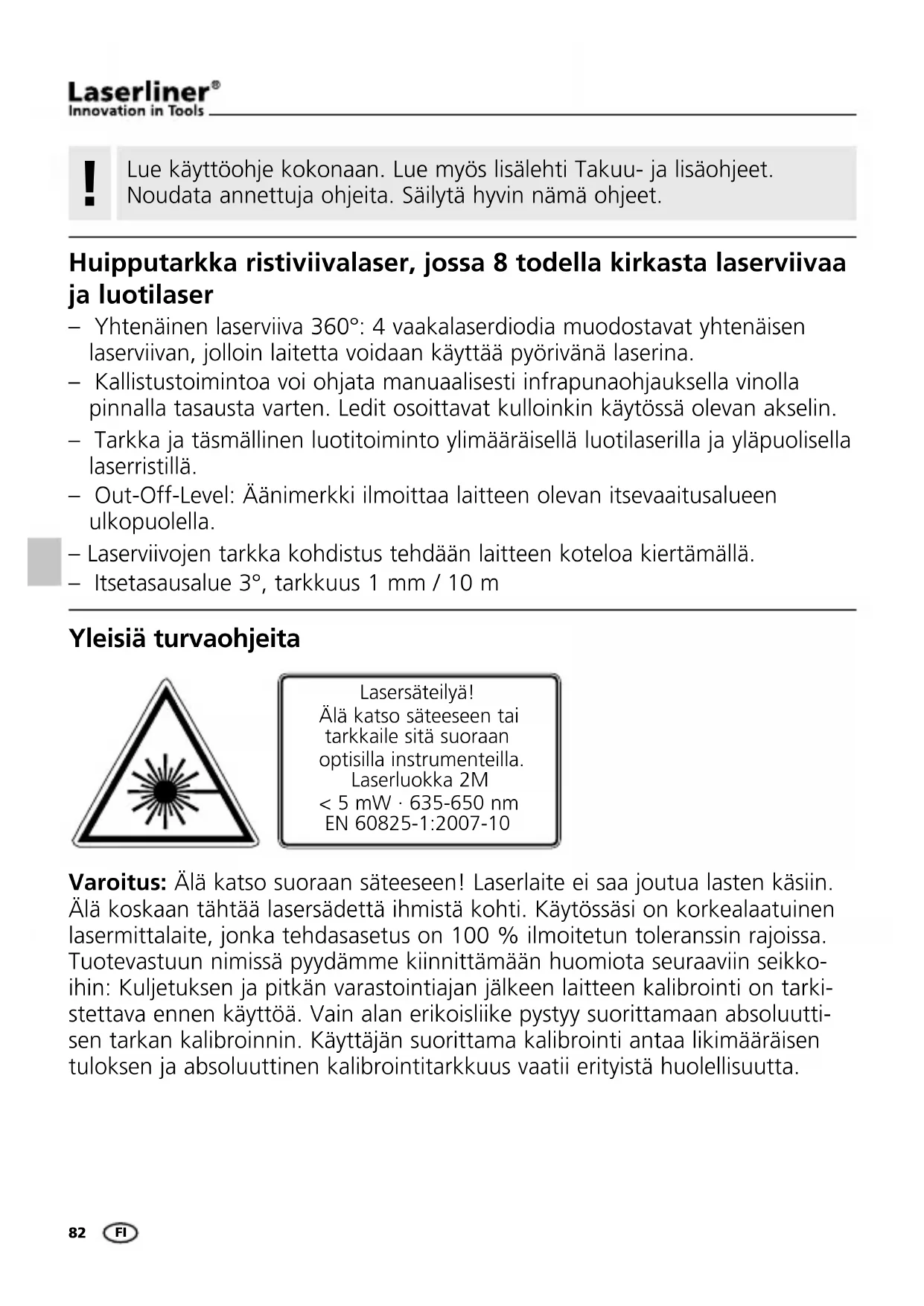

Lue käyttoohje kokonaan. Lue myös lisalehti Takuu- ja lisähjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Huipputarkka ristiviivalaser, jossa 8 todella kirkasta laserviivaa ja luotilaser

• Yhtenäinen laserviiva 360^ : 4 vaakalaserdiodia muodostavat yhtenäisen laserviivan, jolloin laitetta voidaan käyttaa pyörivänä laserina.
• Kallistustoimintoa voi ohjata manuaalisesti infrapunaohjauksella vinolla pinnalla tasausta varten. Ledit osoittavat kulloinkin käytössä olevan akselin.
• Tarkka ja tāsmällinen luotitoiminto ylimääraisellä luotilaserilla ja yläpuolisella laserristillä.
• Out-Off-Level: Aänimerkki ilmoittaa laitteen olevan itsevaaitusalueen ulkopuolella.
• Laserviivojen tarkka kohdistus tehdään laitteen koteloa kiertämällä.
• Itsetasausalue 3^ , tarkkuus 1 mm / 10 m

Yleisiä turvaohjeita

Lasersäteilyä!
Älä katso sateeseen tai tarkkaile sitä suoraan optisilla instrumentella. Laserluokka 2M < 5 mW·635-650 nm EN 60825-1:2007-10

Varoitus: Alä katso suoraan sateeseen! Laserlaite ei saa joutua lasten käsinn. Alä koskaan tahtäa lasersädettä ihmistä kohti. Käytössä on korkealaatuinen lasermittalaite, Jonka tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoin: Kuljetuksen ja pitkān varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käyttoa. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käytäjan suorittama kalibrointi antaa likimäraisent tuloksen ja absoluuttinen kalibrointitarkkuus vaatii erityista huolellisuutta.

Erityisiä tuoteominaisuksia

AUTOMATIC Automaattinen vaaitus elektronisilla libelleillä, servomoottreilla ja lämpöstabilella sensoreilla. Laite asetetaan perusatentoon ja vaaitus tapahtuu automaattisesti.

Kaikkien „Sensoriautomatiikalla“ varustettujen laitteiden lisätoiminto. Elektroniikka vaaittaa laitteita jatkuvasti myös niiden liikkuessa. Pikatasaus, tasaus tärisevillä pinnoilla ja tuulisissa käytöoloissa.

Kuljetuslukitus (Transport LOCK): Laite suojataan kuljetuksen aikana erityisellä moottorijarrulla.

Korkeimman teholuokan laserdiodit tuottavat erittain kirkkaan lasersateen. Tämä lasersäde erottuu myös pitkälta matkalta, tummasta pinnasta ja kirkkaassa ympäristön valossa.

RX-READY-tekniikalla varustetuja viivalasereita voi käyttaa myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin valimatkan päästä.

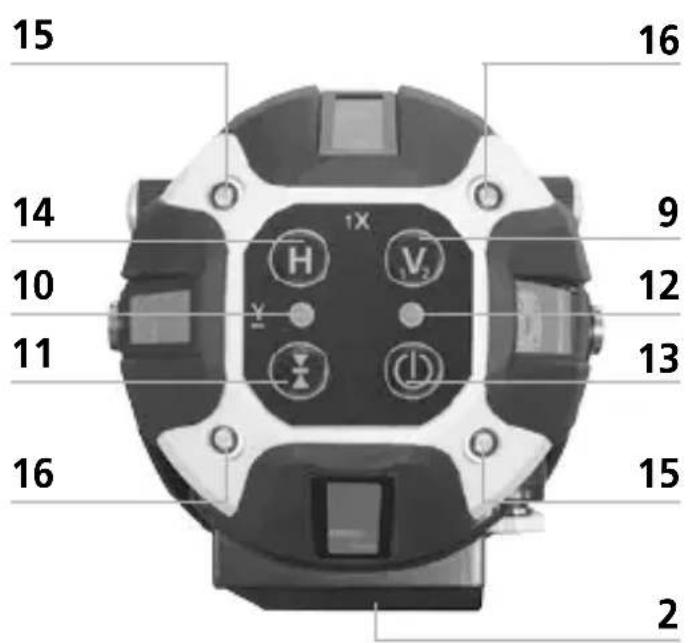

Laserien järjestys ja määrä

H = Vaakalaseria / V = Pystylaseria / D = Alapuolinen luotilaser / S = Kallistustoiminto

4H 4V 1D S

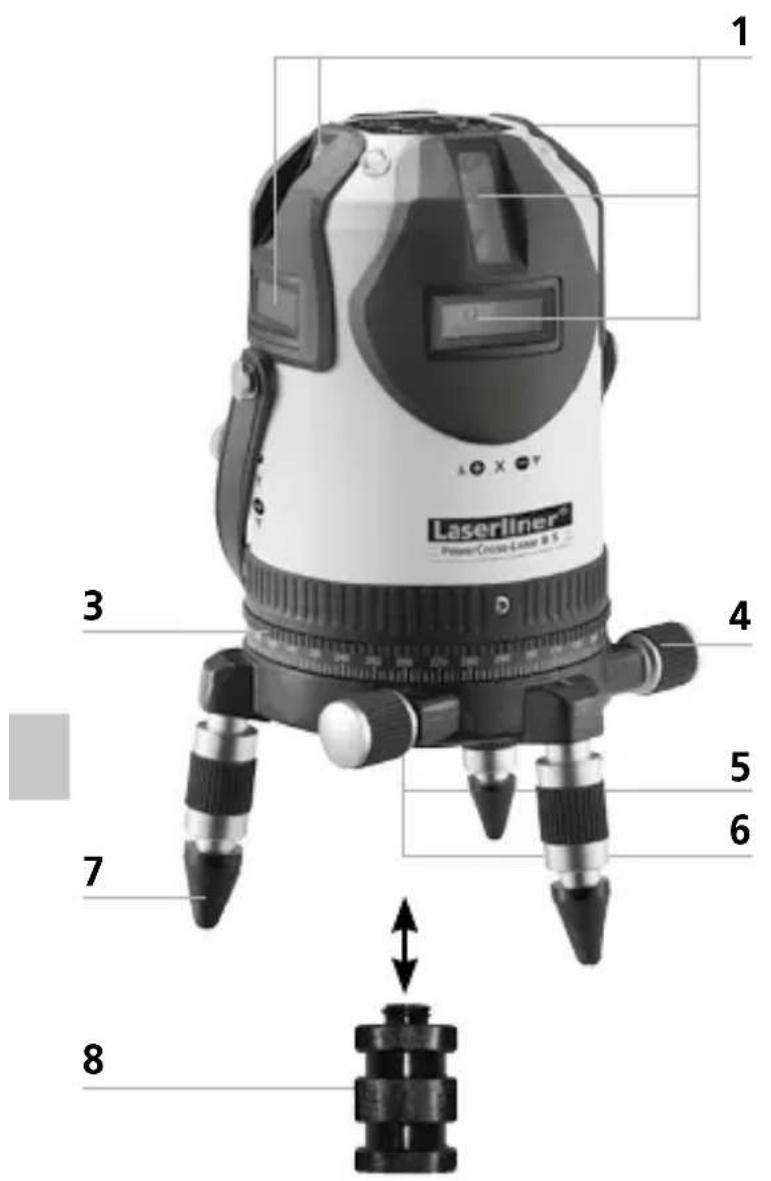

1 Laserviivan lahtoikkunat
2 Lithium-ioni-akun (irrotettava)
3 360^ Vaakaympyrä
4 Hienosaatopyora
5 5 / 8'' kierre (alapuolella)
6 Luotilaserin lahto (alasivulla)
7 Säatöjalat, joissa irroitettavat kumisuojat
8 Kolmijalka-adapteri hissijalustoin ja teleskooppi-jalustaan
9 Pystysuorat laserviivat
10 LED Käsivastaanoton merkkivalo
11 Käsivastaanotto
12 LED-merkkivalo / automaattikayttö (ledi vilkkuu kohdistusvaiheen aikana)
13 ON/OFF-näppäin
14 Vaakasuorat laserviivat
15 Ledit, vihrea: X-akseli aktiivisena
16 Ledit, punainen: Y-akseli aktiivisena

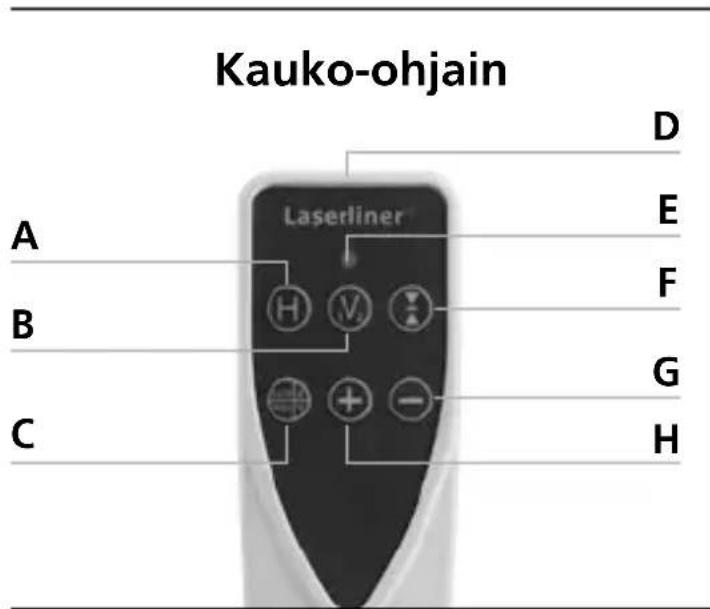

PowerCross-Laser 8 S

A Vaakasuorat laserviivat
B Pystysuorat laserviivat
C auto/man-toiminto / X/Y-akselin vaihtaminen
D Infrapunasignaalin lahtö
E LED-merkkivalo
F Käsivastaanotto
G X/Y -akselin käsittely
H X/Y -akselin käsittely

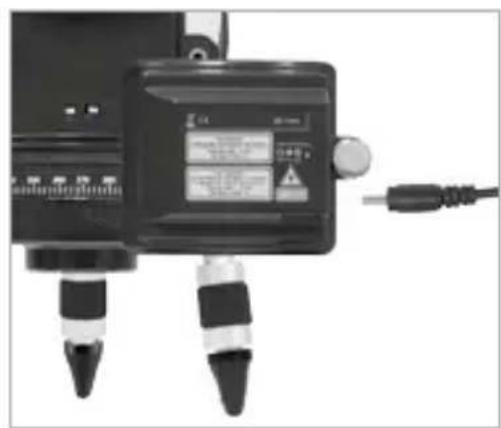

Lithium-ioni-akun käsittely

Asenna akku laitteseen. Ennen laitteen ensimmäistä käytökertaa lataa akku tayteen (min. 6 h). Liitä latur akkuun lataamista varten. Kun akku latautuu, palaa akkupakan punainen ledi. Vihrea ledi ilmoittaa, etta akku on ladattu tayteen. Akun varaustila on pieni, kun laservivat vilkkuvat hitaasti. Lataa akku silloin uudelleen. Akun voi ladata myös laitteesta erillään tai käytön aikana.

• Akun saa ladata vain tällä laitteen mukana toimitettavalla laturilla. Laturia saa käyttaa vain tämän laserlaitteen yhteydessä. Muussa tapauksessa on tapaturman ja tulipalon vaara.
• Huolehdi, etta akun kontaktien lahellä ei ole sahköä johtavia esineitä. Kontaktien oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
• Älä avaa akkua. Oikosulun vaara.

Aseta paristot kauko-ohjaimeen

• Tarkista oikea napaisuus!

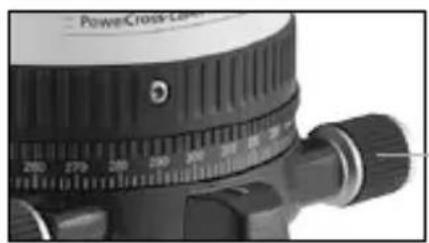

Laserlinjojen asettaminen

Laserlaitteen ylaosaa voidaan kiertäjalustalla lasersateiden suuntaamista varten. Tarkka kohdistus tehdäan sivuttaisella hienosäddöllä (4). Saatjaloilla (7) laite voidaan asettaa myös kalteville pinnoille.

Kolme vapaasti kierrettävävaakaympyrä (3) helppottaa laitteen asettamista oikeaan kulmaan. Aseta steikko nollakohtaan ja kännä laite käytettään kulmaan.

3

4

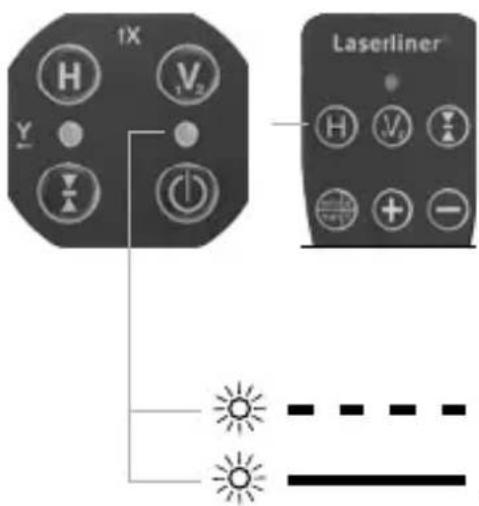

B/aaka- ja pystyvaaitus

Käynnistä laserlaite. Sensoriautomatikka aktivoituu ja suorittaa automaativaaituksen. Kun vaaitus on valmis ja auto-LED palaa, laitteeseen voidaan tehdä vaaka- tai pystysuuntaus.

Lasereita voi kytkeä yksittäin on / off nappäimellä H tai V1/2 (paina nappäintä lyhyesti).

(1)

H

H

V

V

Nopea vilkuminen: Saatovaihe

Jatkuva palaminen: Vaaitus valmis

Laserien vikkuminen on merkkinä siitä, että laite on liian vinossa asennossa (yli 3^ ). Suorista siinä tapauksessa laite saatöjaloilla (7) tai aseta tasaisemmalle alustalle.

4Kallistustoiminto, max. 3^

Sensoriautomatiikka ei toimi kallistustoiminon aikana. Paina sitä varten auto/ man-nappäintä, kunnes X-akselin (15) ledi palaa. Nyt voit säätä kallistusta moottoriohjatusti. Säädä kallistusta painamalla plus- tai miinusnappäintä koko ajan. Max. kallistus ilmoitetaan laserien nopealla vilkumisella. Vaihda akseleita XY-nappäintä lyhyesti painamalla. Ks. oheiset kuvat.

！

Kallistustoiminnossa viivojen vaaka- tai pystyvaaitus ei ole voimassa. Tämä koskee erityisesti siirtyneitä laserviivoja. Poista kallistustoiminnon aktivointi vaakasuoraa ja pystysuoraa tasausta varten. Sitä varten kytke laite pois toiminnasta tai paina auto/man-nappäintä, kunnes laserviivat siirtyvät automaattisesti.

E/aakakallistuksen säätö, max. 3^ (X, Y-akseli)

X-akselin saatö, max 3^

X-akselin (15) ledit palavat vihreinä.

Y-akselin saatö, max 3^

Y-akselin (16) ledit palavat punaisina.

X- ja Y-akselien saatäminen

X-akselin (15) ledit palavat vihreinä.

Y-akselin (16) ledit palavat punaisina.

(1)

H

+

+

6Pystykallistuksen säätö, max. 3^ (Z-akseli)

(1)
2 × (H)

V

+

ZKallistustoimininto >3^

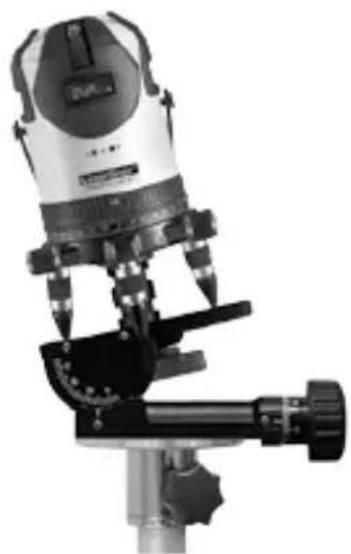

Suuria kallistuksia varten voi käyttaa lisavarusteena saatavaa kulmalevyä, tuotenro 080.75. Käytä myös kolmijalkaa, esim. profililjalusta 300 cm, tuotenro 080.34. Ks. oheiset kuvat.

VIHJE: Aseta kulmalevy ensin nollamittaan ja odota, etta laite suorittaa automaativaaituksen. Kytke sitten sensor-automatiikka auto/man-nappaimellä pois pälta.

Kallistuksen saatö > 3°

中
①

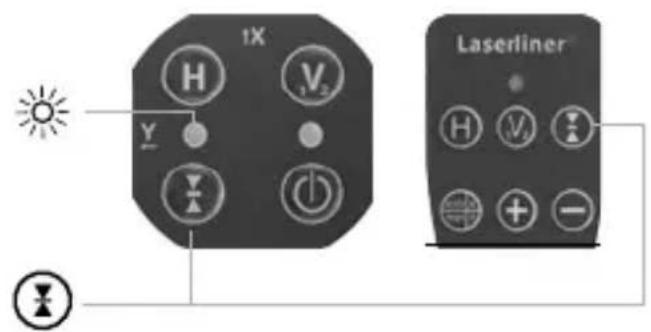

Kasvastaanotintila

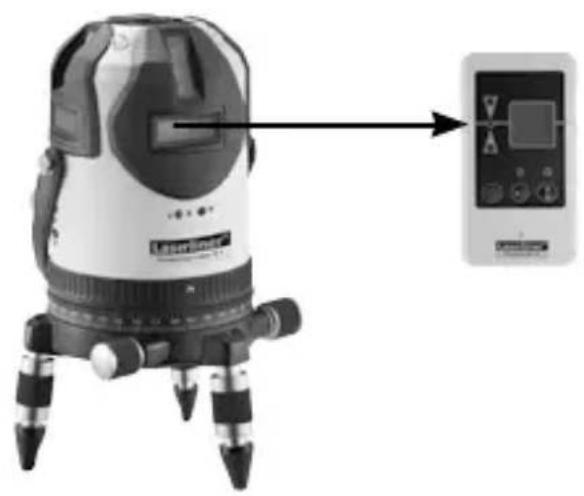

Valinnainen: RX-laservastaanottimen käytto

Laserin vastaanotinta (valinnaisvaruste) käytetaän pitkillä etäisyyksillä tai alueilla, joissa laserviiva ei ole nakyvissä.

Laserin vastaanottimen käytöä varten viivalaser kytketään käsivastaanottoon painikkeella (11). Laserviivat varähtelevät suurella taajuudella ja muuttuvat tummemmiki.

Laservastaanotin tunnistaa tällä taajuudella varähtelevät laservivat.

Noudata viivalaserien laservastaanottimien käyttoohjetta.

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisälla tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierrätettävā tai havitettävā vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

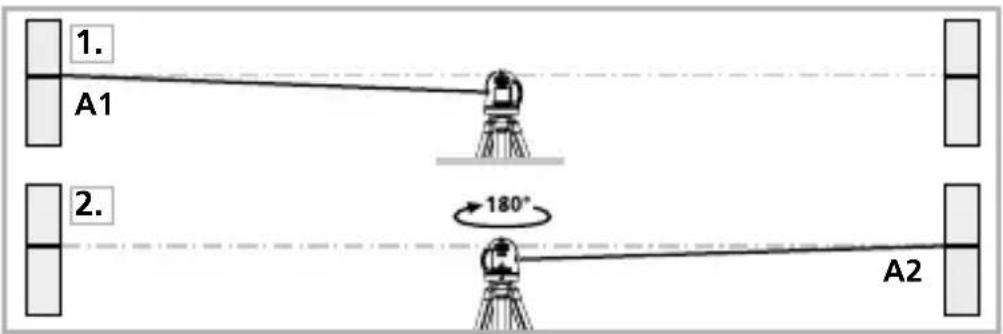

Kalibroinitarkistuksen valmistelutoimet:

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintaan 5 metrin etäisyydella olevan seinän valiin keskikohdalle. Käynnista laite (KÄYNNISTÄ RISTILASER). Optimaalinen tarkistustulos edellyttä kolmijalan käyttoä.

Kalibroinnin tarkistuksen aikana sensoriautomatiikan täytyy olla toiminnassa ja vaaituksen valmiina. Ks. Kappale „Vaaka- ja pystyvaaitus".

1. Merkitse piste A1 seinään.
2. Kännä laite 180^ ja merkitse piste A2. Pisteiden A1 ja A2 valille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

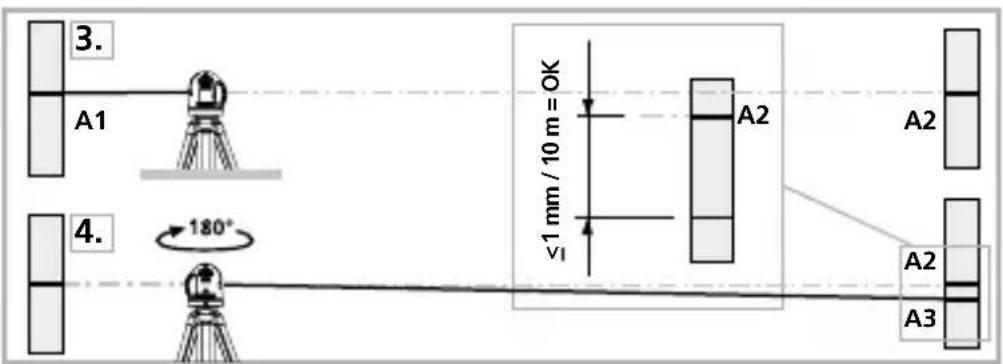

Kalibroinnin tarkistus:

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lahelle seinä, suuntaa laite.
2. Kännä laitetta 180^ ja merkitse piste A3. Pisteiden A2 ja A3 valinen erotus toleransssi.

Laite on kalibroitava, jos pisteiden A2 ja A3 valinen erotus on suurempi kuin 1 mm / 10 m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Pystyviivan tarkistus:

Aseta laite n. 5 m:n etäisydelle seinästä. Kiinnitä mittaluoti seinaän 2,5 m:n pituisella langalla siten, etta luoti pääsee vapaasti ceilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleransssin rajoissa, kun laserviivan ja luotilangan valinen poikkeama on enintään ± 1,5 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinaan. Kaannä laserristä n. 2,5 m oikealle ja merkit piste C. Tarkista onko pisteestä C lähteva

vaakaviiva ± 2 mm:n tarkkuudella samalla korkeudella pisteen B kanssa.

Toista toiminto laitetta uudelleen vasemmalle kaantamalla.

Tarkista laitteen kalibrointi aina kuljetuksen ja pitkän varastoinnin jälkeen.

Teknisitet tiedot
Itsetasausalue 3°
Tarkkuus ± 1 mm / 10 m
Laseraallonpituus linjalaser / luotilaser 635 nm / 650 nm
Laserluokka / Viivalaserin lahtöteho 2M / < 5 mW
Laserluokka / luotilaserin lahtöteho 2 / ≤ 1 mW
Virransyöttö	Lithium-ioni-akku
Akun käyttoika (kaikki laserviivat päällä) n. 8 h
Akun latausaika n. 6 h
Paino (sis. akun) 1,6 kg
Ulkomitat (L x K x S) 130 x 225 x 130 mm
Käyttolampötila 0°C ... + 50°C
Varaston lampa tila -10°C ... + 70°C
Tekniset muutokset mahdollisia 04/2014

！
